2019 TOYOTA COROLLA HATCHBACK Návod na použití (in Czech)

393
4
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
■Funkce PKSB (statické objekty)
(je-li ve výbavě)
Pro detekci statických objektů, např.
zdi, v oblasti detekce se používají
ultrazvukové senzory, když jedete
nízkou rychlostí nebo couváte.
(oS.399)
■Funkce PKSB (vozidla křižující
dráhu vzadu) (je-li ve výbavě)
Pro detekci přibližujících se vozidel
v oblastech detekce za vozidlem se
používají zadní radarové senzory,
když couváte. (oS.405)
PKSB může být zapnuto/vypnuto na
multiinformačním displeji. Všechny
funkce PKSB (statické objekty a vo-
zidla křižující dráhu vzadu) jsou za-
pnuty/vypnuty současně.
PKSB (Brzdění při parko-
vání)*
Systém PKSB (Brzdění při par-
kování) se skládá z následujících
funkcí, které jsou v činnosti,
když jedete nízkou rychlostí
nebo couváte, např. při parko-
vání. Když systém rozhodne, že
pravděpodobnost kolize s de-
tekovaným objektem je vysoká,
uvede se v činnost varování,
aby vyzvalo řidiče k vyhýbací
akci. Pokud systém rozhodne,
že pravděpodobnost kolize
s detekovaným objektem je ex-
trémně vysoká, automaticky se
zabrzdí brzdy, aby pomohly vy-
hnout se kolizi nebo pomohly
snížit náraz při kolizi.
Systém PKSB (Brzdění při
parkování)
VÝSTRAHA
■Omezení systému PKSB (Brzdění
při parkování)
Nespoléhejte se výhradně na tento systém, protože to může vést k ne-
hodě.
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte opa-
trně a věnujte pozornost svému oko-
lí. Systém PKSB je určen k tomu, aby poskytl podporu pro snížení zá-
važnosti kolizí. V některých situa-
cích však nemusí fungovat.
●Systém PKSB není určen k tomu,
aby úplně vozidlo zastavil. Kromě toho, i když tento systém vozidlo za-
staví, je nutné sešlápnout ihned brz-
dová pedál, protože ovládání brzd bude zrušeno po přibližně 2 sekun-
dách.
UPOZORNĚNÍ
■Pokud je na multiinformačním
displeji zobrazeno "Parking Sup-
port Brake Unavailable" (PKSB
nedostupné) a indikátor vypnutí PKSB bliká
Pokud se toto hlášení zobrazí ihned
poté, co je spínač motoru přepnut do ZAPNUTO, ovládejte vozidlo opatr-
ně, přičemž věnujte pozornost svému
okolí. Může být nezbytné jet s vozi-dlem určitou dobu předtím, než se
systém vrátí do normálního stavu.
(Pokud se systém nevrátí do normál-ního stavu po chvíli jízdy, očistěte
senzory a jejich okolí na náraznících.)
Zapnutí/vypnutí PKSB

394
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
Pro zapnutí/vypnutí PKSB použijte
spínače ovládání přístroje. (oS.124)
1Stiskněte nebo pro volbu
.
2Stiskněte nebo pro volbu
a pak stiskněte .
Když je PKSB vypnuto, na multiinfor-
mačním displeji se rozsvítí indikátor vy-
pnutí PKSB (oS.111).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak ho zapněte.
Pokud je vypnutí provedeno tímto způ-
sobem, systém nebude opětovně za-
pnut vypnutím spínače motoru a pak jeho přepnutím do ZAPNUTO.
Pokud je v činnosti ovládání omezení
výkonu motoru nebo ovládání brzd, za-
zní bzučák a na displeji audiosystému
(je-li ve výbavě) a multiinformačním dis-
pleji se zobrazí hlášení, aby řidiče varo-
valo. U vozidel s projekčním displejem
(je-li ve výbavě) bude zobrazovat pro-
jekční displej stejné hlášení jako multiin-
formační displej.
V závislosti na situaci funguje ovládání
omezení výkonu motoru buď omezením
akcelerace, nebo maximálně možným
omezením výkonu.
zOvládání omezení výkonu motoru
je v činnosti (omezení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Displej audiosystému: Není zobrazeno
žádné varování
Multiinformační displej: "Object Detect-
ed Ahead Speed Reduced" (Detekován
objekt vpředu. Rychlost snížena.)
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
zOvládání omezení výkonu motoru
je v činnosti (maximálně možné
omezení výkonu)
Systém rozhodl, že je nutné silnější než
normální brzdění.
Displej audiosystému: "BRAKE!"
(BRZDĚTE!)
Multiinformační displej: "Brake!" (Brz-
děte!)
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
zOvládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové
brzdění.
Displej audiosystému: "BRAKE!"
(BRZDĚTE!)
Multiinformační displej: "Brake!" (Brz-
děte!)
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
zVo z i d lo j e z a s t a v e n o p o m o c í č i n -
nosti systému
Vo z i d l o b y l o z a s t a v e n o p o m o c í č i n n o s t i
ovládání brzd.
Displej audiosystému: "Press Brake
Pedal" (Sešlápněte brzdový pedál)
Multiinformační displej: "Switch to Brake"
(Pokud není sešlápnut plynový pedál,
zobrazí se "Press Brake Pedal".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutí
Zobrazení a bzučáky pro
ovládání omezení výkonu
motoru a ovládání brzd

395
4
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
Jízda
Pokud PKSB rozhodne, že může dojít ke kolizi s detekovaným objektem
nebo chodcem, výkon motoru bude omezen, aby zabránil jakémukoliv zvý-
šení rychlosti vozidla. (Ovládání omezení výkonu motoru: Viz obrázek 2.)
Kromě toho, pokud je plynový pedál nadále sešlápnutý, uvedou se automa-
ticky v činnost brzdy, aby snížily rychlost vozidla. (Ovládání brzd: Viz obrá-
zek 3.)

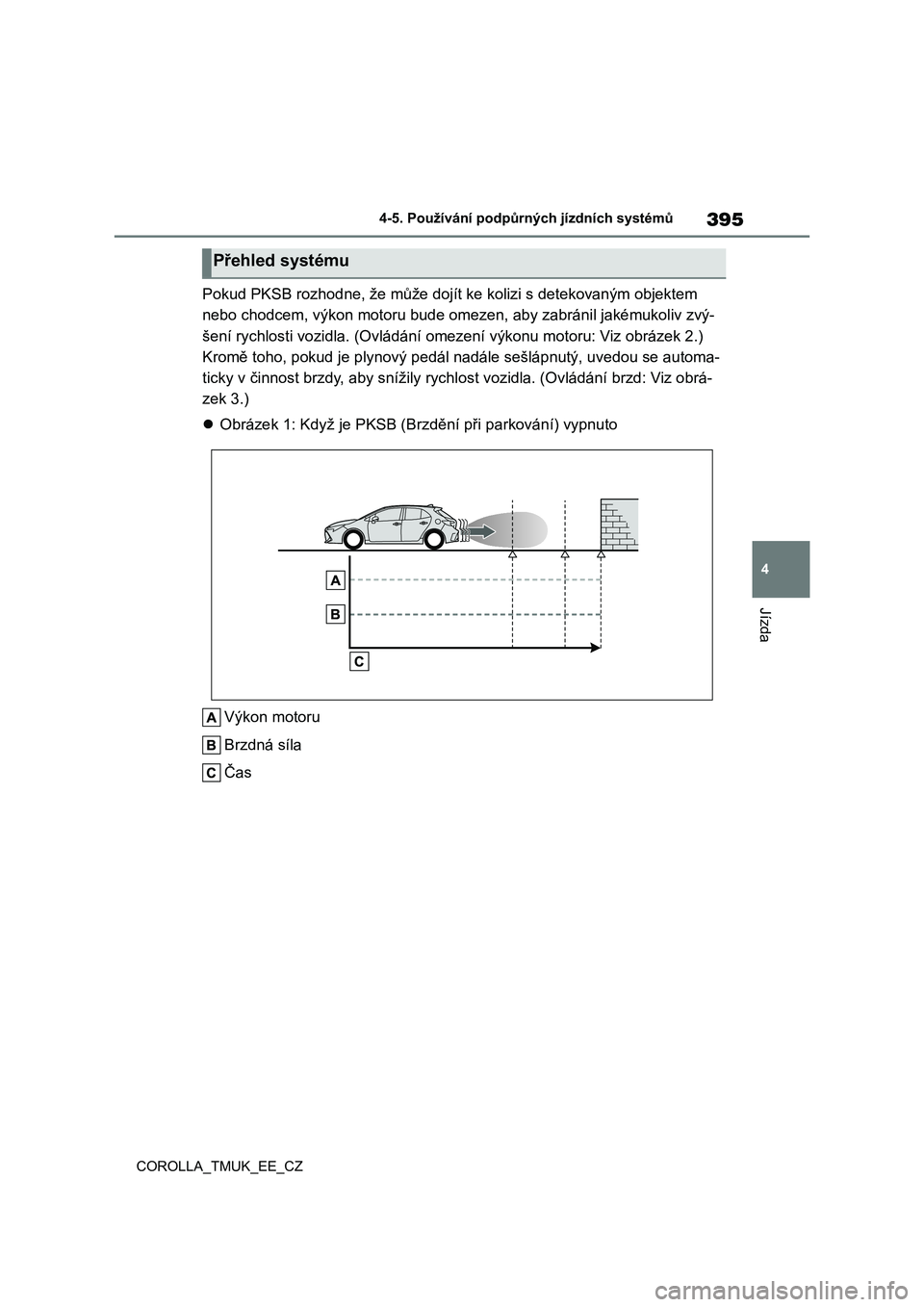

zObrázek 1: Když je PKSB (Brzdění při parkování) vypnuto
Výkon motoru
Brzdná síla
Čas
Přehled systému

396
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
zObrázek 2: Když je v činnosti ovládání omezení výkonu motoru
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu motoru zahajuje činnost
Systém rozhodne, že je pravděpodobnost kolize s detekovaným objek-
tem vysoká
Výkon motoru je omezen
Příklad: Multiinformační displej: "Brake!" (Brzděte!)

397
4
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
Jízda
zObrázek 3: Když je v činnosti ovládání brzd
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu motoru zahajuje činnost
Systém rozhodne, že je pravděpodobnost kolize s detekovaným objek-
tem vysoká
Výkon motoru je omezen
Systém vyhodnocuje, zda je pravděpodobnost kolize s detekovaným ob-
jektem extrémně vysoká
Ovládání brzd zahajuje činnost
Ovládání brzd zvyšuje intenzitu
Příklad: Multiinformační displej: "Brake!" (Brzděte!)
Příklad: Multiinformační displej: "Switch to Brake"
■Pokud bylo PKSB v činnosti
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB. Pokud je
PKSB v činnosti zbytečně, ovládání brzd může být zrušeno sešlápnutím brzdové-
ho pedálu nebo vyčkáním přibližně 2 se-
kundy, aby byl automaticky zrušen. Pak může být vozidlo ovládáno sešlápnutím
plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnutí PKSB, když je vy-pnut z důvodu činnosti PKSB, buď sys-
tém znovu zapněte (oS.393) nebo
vypněte spínač motoru a pak ho zapně-te zpět do ZAPNUTO. Kromě toho, po-
kud se objekt již nenachází ve směru
jízdy vozidla, nebo pokud se směr jízdy vozidla změní (např., když změníte směr
z jízdy vpřed na couvání nebo z couvání
na jízdu vpřed), systém se automaticky znovu zapne.

398
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
■Pokud je na multiinformačním dis-
pleji zobrazeno "Parking Support Brake Unavailable" (PKSB nedo-
stupné) a indikátor vypnutí PKSB
bliká
Pokud je vozidlo zastaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB.
●Senzor může být pokryt námrazou,
sněhem, nečistotami atd. Odstraňte námrazu, sníh, nečistoty atd. ze sen-
zoru, aby se systém vrátil do normál-
ního stavu.Výstražné hlášení se může zobrazit
nebo nemusí být detekována překáž-
ka také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jak-
mile se námraza rozpustí, systém se
vrátí do normálního stavu.
●Pokud se zobrazí toto hlášení, senzor
na předním nebo zadním nárazníku může být zašpiněn. Očistěte senzory
a oblast v jejich okolí na náraznících.
●Pokud se toto hlášení zobrazuje dále
i po očištění senzoru, nebo se zobra-
zí, ačkoliv je senzor čistý, nechte vozidlo zkontrolovat kterýmkoliv auto-
rizovaným prodejcem nebo servisem
To y o t a , n e b o k t e r ý mkoliv spolehlivým servisem.
●Nemusela být provedena inicializace systému po odpojení a připojení pólo-
vých vývodů akumulátoru. Inicializuj-
te systém. (oS.398)Pokud se toto hlášení zobrazuje dále
i po inicializaci, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud byl odpojen a znovu připo-
jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-lostí přibližně 35 km/h nebo vyšší. Kro-
mě toho, u vozidel s funkcí PKSB otočte
volant úplně doleva a doprava při zasta-veném vozidle.

399
4
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
Ta t o f u n k c e b u d e v č i n n o s t i v n ásledujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
■Když vozidlo jede nízkou rychlostí a není sešlápnut brzdový pedál,
nebo je sešlápnut pozdě
Funkce PKSB (statické objekty)*
Pokud senzory detekují statický objekt, např. zeď, ve směru jízdy vo-
zidla a systém vyhodnotí, že může dojít ke kolizi z důvodu náhlého
pohybu vozidla vpřed vlivem nechtěného ovládání plynového pedá-
lu, pohybu vozidla nezamýšleným směrem vlivem volby nesprávné
zařazené polohy, nebo při parkování nebo jízdě nízkou rychlostí,
systém bude fungovat, aby zmenšil náraz do detekovaného statické-
ho objektu a snížil tak výsledné poškození.
Příklady činnosti funkce

400
COROLLA_TMUK_EE_CZ
4-5. Používání podpůrných jízdních systémů
■Když je nepřiměřeně sešlápnut plynový pedál
■Když se vozidlo se pohybuje nezamýšleným směrem z důvodu špat-
ně zvolené zařazené polohy
oS.379
Ty p y s e n z o r ůVÝSTRAHA
■Abyste zajistili, že PKSB může správně fungovat
Dodržujte následující pokyny týkající
se senzorů (oS.379). Nedodržení těchto pokynů může způsobit, že sen-
zory nebudou fungovat správně
a může to mít za následek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
