2019 TOYOTA COROLLA HATCHBACK Instructieboekje (in Dutch)

424
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
●Als een van de volgende zaken achter
de auto aanwezig is binnen het gebied
waaruit de auto wegrijdt:
• Bomen of palen
• Brandkranen
• Hoog gras, bloemperken, enz.
• Muren die de auto omringen
• Auto's die wachten in de buurt van het parkeervak
• Metalen I-balken
• Muren met uitsteeksels
•Gaten
■ Overzicht van functies
Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Als de par-
keerplaats kan worden gesignaleerd,
kan de begeleidingsfunctie voor voor-
uitrijden worden gebruikt. Bovendien
wordt er afhankelijk van de parkeer-
plaats en andere omstandigheden en
indien nodig ondersteuning verleend
bij het maken van meerdere keer-
manoeuvres.
WAARSCHUWING
■Gebruik van de modus parkeer-
plaats fileparkeren verlaten
Rijd in de volgende situatie voorzichtig
omdat de sensoren opzij objecten
mogelijk niet juist detecteren, waardoor
er een ongeval kan ontstaan.
Als er een object aanwezig is in een
gebied dat buiten het detectiebereik van
de sensoren opzij valt.
Obstakel
OPMERKING
■Gebruik van de modus parkeer-
plaats fileparkeren verlaten om
weg te rijden
●Gebruik de modus parkeerplaats file-
parkeren verlaten niet in een andere
situatie dan bij het verlaten van een
fileparkeerplek.
Trap het rempedaal in en breng de
auto tot stilstand en druk vervolgens
de S-IPA-schakelaar in om de onder-
steuningsregeling uit te schakelen als
de ondersteuningsregeling onbedoeld
in werking treedt.
●Het detectiebereik van de sensoren
(→Blz. 388) is beperkt. Controleer of
het gebied rondom uw auto veilig is.
Breng, als de kans bestaat dat er iets
wordt geraakt, de auto tot stilstand
door het rempedaal in te trappen.
●Mogelijk kunnen objecten die zich
dicht bij de grond bevinden niet wor-
den gesignaleerd. Controleer of het
gebied rondom uw auto veilig is en
breng de auto tot stilstand door het
rempedaal in te trappen als het lijkt
alsof de auto mogelijk iets zal raken.
●Controleer bij het wegrijden of het
gebied rondom uw auto veilig is.
Naast andere auto's
parkeren (modus
automatisch achteruit
inparkeren)
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 424 Thursday, November 8, 2018 10:31 AM

425
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
1
Stop op het punt waarbij het mid-
den van de beoogde parkeer-
plaats vrijwel haaks op de auto
staat. Druk vervolgens 2 keer op
de S-IPA-schakelaar om de
modus automatisch achteruit
inparkeren te selecteren.
2 De automatische bediening van
het stuurwiel begint wanneer de
auto begint te rijden.
3 Er is een geluid te horen en er
wordt een display weergegeven
om u te laten weten wanneer de
auto de positie bereikt van waaruit
achteruit kan worden gereden.
Als de gesignaleerde parkeerplaats of de
weg (afstand tot de rand van de weg
tegenover de parkeerplaats) smal is of als
er zich obstakels voor de auto bevinden,
wordt er geen begeleiding gegeven.
4Het parkeren is voltooid.
Hiermee is de ondersteuningsmodus vol-
tooid.
Afhankelijk van de conditie van de parkeer-
plaats worden de begeleiding voor de
beginpunten voor naar voren rijden en ach-
teruitrijden en de automatische bediening
van het stuurwiel telkens wanneer meer-
dere keermanoeuvres nodig zijn, herhaald.
Hierbij wordt stap
3 gevolgd vanaf het moment dat de auto ach
teruit begint te rij-
den totdat het parkeren is voltooid.
■ Parkeren
1 Stop op het punt waarbij het mid-
den van de beoogde parkeer-
plaats vrijwel haaks op de auto
staat. Druk vervolgens 2 keer op
de S-IPA-schakelaar en contro-
leer of het display op het
multi-informatiedisplay terugkeert
naar “Reverse-in Parking” (ach-
teruit inparkeren).
1 m
 Controleer het gebied in de rich-
ting van de pijl die de richting van
de automatische bediening van
het stuurwiel en de beoogde par-
keerplaats op het display aangeeft
visueel.
 Iedere keer dat er op de
S-IPA-schakelaar wordt gedrukt,
wijzigt de modus. ( →Blz. 414)
 Als de selectiehendel niet in D of
M staat of als de rijsnelheid te
hoog is, zal door het indrukken van
de S-IPA-schakelaar het scherm
niet wijzigen naar het scherm
“Reverse-in Parking” (achteruit
inparkeren).
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 425 Thursday, November 8, 2018 10:31 AM

426
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
De richtingaanwijzerschakelaar
(→Blz. 276) kan worden bediend
om te selecteren of u linksaf of
rechtsaf wilt parkeren.
 Het systeem kan niet worden
gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteu-
ningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de
informatie op het multi-informatie-
display om naar een andere par-
keerplaats te gaan.
2Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuur-
wiel rusten, controleer of het
gebied voor en rondom de auto
veilig is en rijd langzaam vooruit
terwijl u de rijsnel heid regelt met
het rempedaal. Vervolgens klinkt
een hoog piepsignaal en gaat tege-
lijkertijd een indicator op het instru-
mentenpaneel branden, waarna de
ondersteuningsregeling start.
 Wanneer de automatische bedie-
ning van het stuurwiel begint, wor-
den de weergave van de
automatische bediening van het
stuurwiel en de indicator die de
mate van assistentie aangeeft
(→Blz. 414) op de displayzone
weergegeven. 
Druk op de S-IPA-schakelaar om
de ondersteuningsregeling te stop-
pen.
 Wanneer de rijsnelheid te hoog is,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(→Blz. 415)
 Als na het starten van de onder-
steuningsregeling de ruimte te
smal blijkt te zijn, klinkt er een
schril piepsignaal en stopt de
ondersteuningsregeling.
3 Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(→Blz. 414) op het display wordt
weergegeven.
4 De selectiehendel in stand R zet-
ten.
5 Neem een normale zithouding
voor achteruitrijden aan, laat uw
handen lichtjes en zonder kracht
te gebruiken op het stuurwiel rus-
ten, controleer of het gebied ach-
ter en rondom de auto veilig is,
controleer of er zich geen obsta-
kels bevinden op de parkeer-
plaats en rijd langzaam achteruit
terwijl u de rijsnelheid regelt met
het rempedaal.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 426 Thursday, November 8, 2018 10:31 AM

427
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden

Wanneer de auto niet netjes in één
keer de beoogde parkeerplaats
kan worden ingereden en er meer-
dere keermanoeuvres nodig zijn,
ga dan naar stap 6.
 Wanneer er niet meerdere keer-
manoeuvres nodig zijn, ga dan
naar stap 12.
6 Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(→ Blz. 414) op het display wordt
weergegeven.
7 Zet de selectiehendel in stand D
of M.
Wanneer u de ondersteuningsregeling
wilt beëindigen op uw huidige positie, zet
dan de selectiehendel in stand P.
8Neem een normale zithouding
aan, laat uw handen lichtjes en
zonder kracht te gebruiken op het
stuurwiel rusten, controleer of het
gebied voor en rondom de auto
veilig is en rijd langzaam vooruit
terwijl u de rijsnelheid regelt met
het rempedaal.
9 Breng de auto tot stilstand wan-
neer een gelijkmatig piepsignaal
te horen is en de stopweergave
(→ Blz. 414) op het display wordt
weergegeven. 10
De selectiehendel in stand R zet-
ten.
11Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en
rondom de auto veilig is en rijd
langzaam achteruit terwijl u de rij-
snelheid regelt met het rempedaal.
Afhankelijk van de conditie van de par-
keerplaats moeten de stappen 6 tot 11
mogelijk worden herhaald.
12 Wanneer de auto zich bijna
geheel binnen de beoogde par-
keerplaats bevindt, klinkt er een
hoog piepsignaal en wordt de
stopweergave op het display
(→Blz. 414) weergegeven. Breng
de auto tot stilstand.
Hiermee is de modus automatisch achter-
uit inparkeren voltooid.
 Uit veiligheidsoverwegingen klinkt
de zoemer net voordat de auto vol-
ledig op de beoogde parkeerplaats
staat. Bovendien wordt op dat
moment de werking van het sys-
teem ook beëindigd. Houd, om op
de gewenste parkeerplaats te
komen, het stuurwiel stevig vast
en rijd langzaam achteruit terwijl u
de rijsnelheid regelt met het rem-
pedaal.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 427 Thursday, November 8, 2018 10:31 AM

428
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
Houd bij het achteruitrijden de
omgeving voor en achter de auto
in de gaten. Controleer de omge-
ving ook via de (buiten)spiegels.
■Werkingsvoorwaarden modus auto-
matisch achteruit inparkeren
●Rijd langzaam (met een snelheid waar-
bij de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten
werken. Breng de auto volledig tot stil-
stand op het punt waarbij het midden
van de parkeerplaats vrijwel haaks op
de auto staat en druk op de S-IPA-scha-
kelaar.
●De functie kan niet worden gebruikt
wanneer de rijsnelheid ongeveer 30
km/h of hoger is.
●De zijsensoren voor en zijsensoren ach-
ter worden gebruikt om geparkeerde
auto's te signaleren en de parkeerplaats
te bepalen. Daarom wordt er geen bege-
leiding gegeven wanneer signalering
niet mogelijk is ( →Blz. 436).
●Als er geen geparkeerde auto's zijn, kan
de parkeerplaats niet worden bepaald.
Daardoor kan de modus automatisch
achteruit inparkeren niet worden
bediend.
●Wanneer de omgeving van de parkeer-
plaats niet kan worden gesignaleerd,
werkt de modus automatisch achteruit
inparkeren mogelijk niet.
●Als er, afhankelijk van de conditie van
de parkeerplaats, onvoldoende ruimte is
vóór de auto om de parkeerprocedure
uit te voeren, kan de beoogde parkeer-
plaats mogelijk niet worden bereikt.
Beoogde parkeerplaats
Muur
■Tips voor het gebruik van de modus
automatisch achteruit inparkeren
1 Laat een ruimte van ongeveer 1 m tus-
sen uw auto en de geparkeerde auto's
en rijd richting de beoogde parkeer-
plaats. Als de ruimte tussen uw auto
en de geparkeerde auto's te groot is,
kunnen de zijsensoren voor en zijsen-
soren achter de geparkeerde auto's
mogelijk niet signaleren.
1 m
2 Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Druk boven-
dien pas op de S-IPA-schakelaar wan-
neer de auto volledig tot stilstand is
gebracht.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 428 Thursday, November 8, 2018 10:31 AM

429
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer het Simple Intelligent Parking Assist-systeem niet kan
worden
bediend of wanneer de werking is beëindigd, het systeem is uitg eschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het
multi-informatiedisplay. Neem de juiste maatregelen overeenkoms tig de weer-
gave op het display.
■ Wanneer bediening niet mogelijk is
OPMERKING
■Tips voor het gebruik van de modus
automatisch achteruit inparkeren
●Als er kuilen of hellingen in de weg
zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor
wordt de auto mogelijk schuin of
deels buiten de parkeerplaats gepar-
keerd. Gebruik in deze gevallen de
modus automatisch achteruit inparke-
ren niet.
●Bij het parkeren in een smalle ruimte
komt de auto dicht bij nabij gepar-
keerde auto's. Als het lijkt alsof de
auto mogelijk iets zal raken, breng de
auto dan tot stilstand door het rempe-
daal in te trappen.
●Mogelijk kunnen objecten die zich
dicht bij de grond bevinden niet wor-
den gesignaleerd. Controleer of het
gebied rondom uw auto veilig is en
breng de auto tot stilstand door het
rempedaal in te trappen als het lijkt
alsof de auto mogelijk iets zal raken.
●Afhankelijk van de omgeving, zoals
andere geparkeerde auto's, wordt de
auto mogelijk schuin of deels buiten
de parkeerplaats geparkeerd. Pas de
positie van de auto indien nodig
handmatig aan.
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
“IPA System Check Visit Your Dea-
ler” (IPA-systeemcontrole. Ga naar
uw dealer.)
Er is mogelijk een storing in het systeem aanwe-
zig.
→ Zet het contact UIT en start vervolgens de
motor.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding opnieuw
wordt weergegeven.
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 429 Thursday, November 8, 2018 10:31 AM

430
COROLLA_TMUK_EE4-5. Gebruik van de ond
ersteunende systemen
“Currently Unavailable” (momenteel
niet beschikbaar)
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→Zet het contact UIT, wach t enige tijd en start
vervolgens de motor opnieuw.
De motor draait niet.
→ Start de motor.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op een sen-
sor. Verwijder het ijs, de sneeuw, het vuil, enz.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden
recht vooruit met een snelheid van onge-
veer 35 km/h of hoger.
“Excessive Speed” (snelheid te
hoog)
De S-IPA-schakelaar wordt bediend wanneer de
rijsnelheid hoger is dan 30 km/h.
→ Bedien de schakelaar w anneer de rijsnel-
heid ongeveer 30 km/h of lager is.
“Unavailable” (niet beschikbaar)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend in een gebied
zonder parkeerplaatsen of in een gebied waar de
ruimte om te parkeren smal is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaat-
sen zijn. Rijd door n aar een parkeerplaats
waarvan de breedte ongeveer 2,6 m of meer
is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd
door naar een parkeerplaats waar de
breedte van de weg ongeveer 4,5 m of meer
is.
MeldingSituatie/oplossing
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 430 Thursday, November 8, 2018 10:31 AM

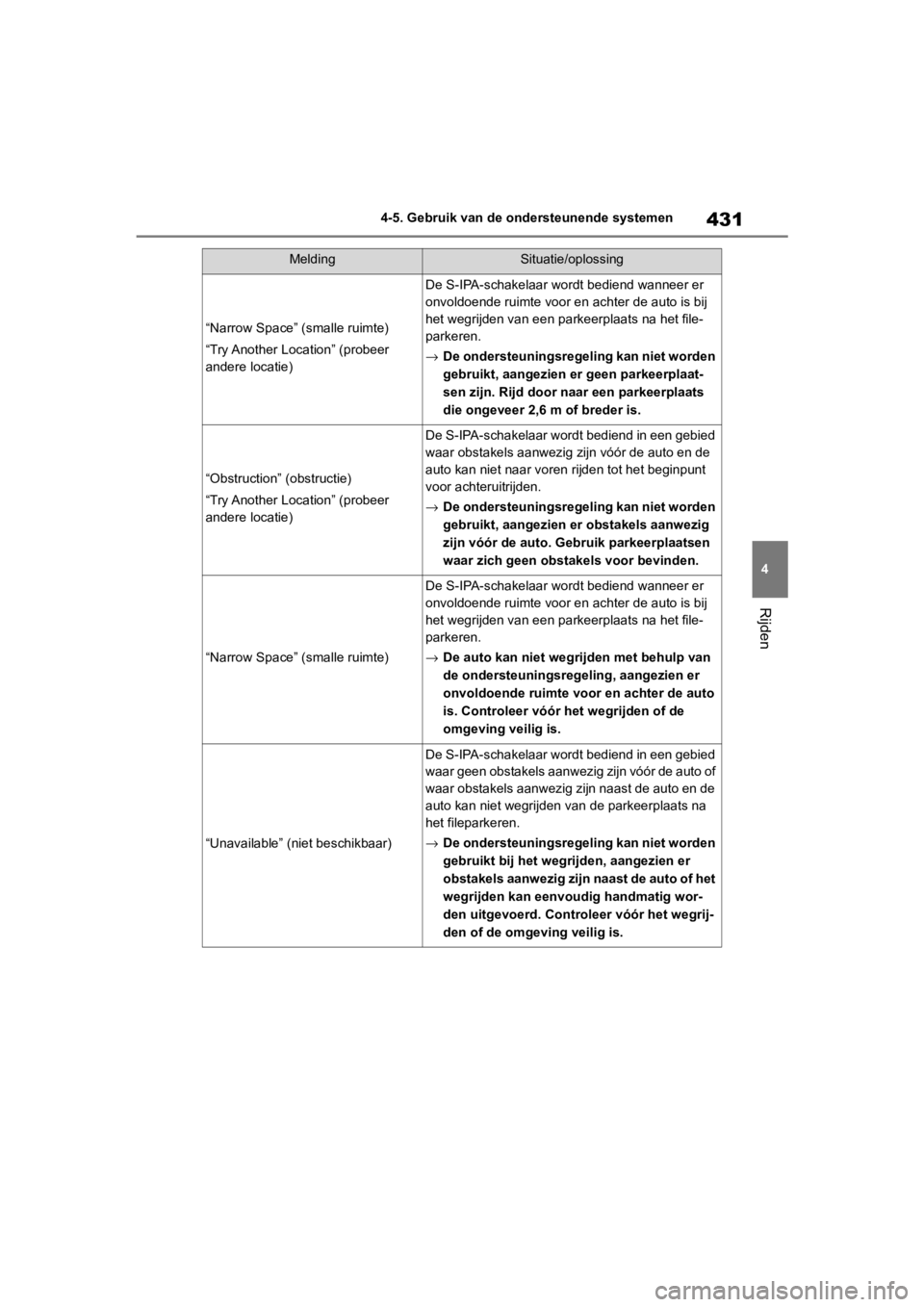

431
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
“Narrow Space” (smalle ruimte)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij
het wegrijden van een parkeerplaats na het file-
parkeren.
→
De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaat-
sen zijn. Rijd door n aar een parkeerplaats
die ongeveer 2,6 m of breder is.
“Obstruction” (obstructie)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend in een gebied
waar obstakels aanwezig zijn vóór de auto en de
auto kan niet naar voren rijden tot het beginpunt
voor achteruitrijden.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien er obstakels aanwezig
zijn vóór de auto. Gebruik parkeerplaatsen
waar zich geen obstakels voor bevinden.
“Narrow Space” (smalle ruimte)
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij
het wegrijden van een parkeerplaats na het file-
parkeren.
→ De auto kan niet wegri jden met behulp van
de ondersteuningsregeling, aangezien er
onvoldoende ruimte voor en achter de auto
is. Controleer vóór het wegrijden of de
omgeving veilig is.
“Unavailable” (niet beschikbaar)
De S-IPA-schakelaar wordt bediend in een gebied
waar geen obstakels aanwezig zijn vóór de auto of
waar obstakels aanwezig zijn naast de auto en de
auto kan niet wegrijden van de parkeerplaats na
het fileparkeren.
→ De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er
obstakels aanwezig zijn naast de auto of het
wegrijden kan eenvoudig handmatig wor-
den uitgevoerd. Controleer vóór het wegrij-
den of de omgeving veilig is.
MeldingSituatie/oplossing
COROLLA(TMUK)_OM_Europe_OM12L 25E.book Page 431 Thursday, November 8, 2018 10:31 AM
