6336-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

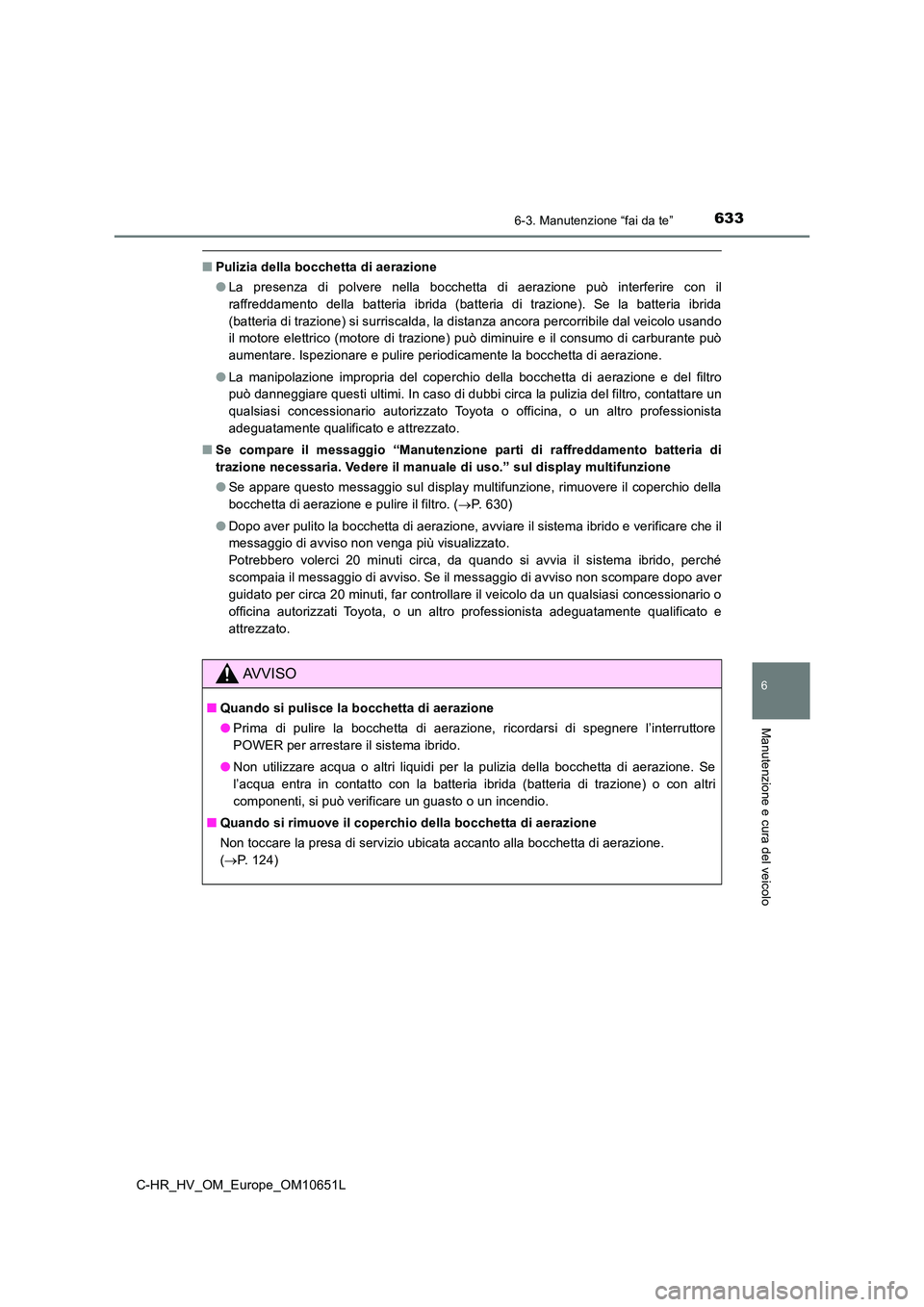

■Pulizia della bocchetta di aerazione
● La presenza di polvere nella bocchetta di aerazione può interferire con il
raffreddamento della batteria ibrida (batteria di trazione). Se la batteria ibrida
(batteria di trazione) si surriscalda, la distanza ancora percorribile dal veicolo usando
il motore elettrico (motore di trazione) può diminuire e il consumo di carburante può
aumentare. Ispezionare e pulire periodicamente la bocchetta di aerazione.
● La manipolazione impropria del coperchio della bocchetta di aerazione e del filtro
può danneggiare questi ultimi. In caso di dubbi circa la pulizia del filtro, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se compare il messaggio “Manutenzione parti di raffreddamento batteria di
trazione necessaria. Vedere il manu ale di uso.” sul display multifunzione
● Se appare questo messaggio sul display multifunzione, rimuovere il coperchio della
bocchetta di aerazione e pulire il filtro. ( P. 630)
● Dopo aver pulito la bocchetta di aerazione, avviare il sistema ibrido e verificare che il
messaggio di avviso non venga più visualizzato.
Potrebbero volerci 20 minuti circa, da quando si avvia il sistema ibrido, perché
scompaia il messaggio di avviso. Se il messaggio di avviso non scompare dopo aver
guidato per circa 20 minuti, far controllare il veicolo da un qualsiasi concessionario o
officina autorizzati Toyota, o un altro professionista adeguatamente qualificato e
attrezzato.
AVVISO
■ Quando si pulisce la bocchetta di aerazione
● Prima di pulire la bocchetta di aerazione, ricordarsi di spegnere l’interruttore
POWER per arrestare il sistema ibrido.
● Non utilizzare acqua o altri liquidi per la pulizia della bocchetta di aerazione. Se
l’acqua entra in contatto con la batteria ibrida (batteria di trazione) o con altri
componenti, si può verificare un guasto o un incendio.
■ Quando si rimuove il coperchio della bocchetta di aerazione
Non toccare la presa di servizio ubicata accanto alla bocchetta di aerazione.
( P. 124)

6346-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
NOTA
■Quando si pulisce la bocchetta di aerazione
■ Per evitare di danneggiare il veicolo
● Evitare assolutamente che acqua o corpi estranei penetrino all’interno della
bocchetta di aerazione quando è rimosso il coperchio.
● Maneggiare il filtro rimosso con cautela, in modo da non danneggiarlo. In caso di
danneggiamento del filtro, farlo sostituire da un qualsiasi concessionario
autorizzato Toyota o officina, o da un altro professionista adeguatamente
qualificato e attrezzato.
● Assicurarsi di reinstallare il filtro e il coperchio nella posizione originale dopo la
pulizia.
● Non installare alcunché sulle bocchette di aerazione a parte il filtro esclusivo per
questo veicolo, né utilizzare il veicolo senza installare il filtro.
■ Se compare il messaggio “Manutenzione parti di raffreddamento batteria di
trazione necessaria. Vedere il manuale di uso.” sul display multifunzione
Se il veicolo viene guidato di continuo con il messaggio di avviso (indicante che la
carica/scarica della batteria ibrida [batteria di trazione] potrebbe diventare limitata)
visualizzato, la batteria ibrida (batteria di trazione) potrebbe funzionare in modo
difettoso. Se appare il messaggio di avviso, pulire immediatamente la bocchetta di
aerazione.
Tenere presente che per rimuovere polvere e
intasamenti dalla bocchetta di aerazione si
deve usare esclusivamente una sorgente di
aspirazione. Se si dovesse utilizzare una
pistola ad aria compressa, ecc. per soffiare
via la polvere e gli intasamenti, questi ultimi
potrebbero essere spinti nella bocchetta di
aerazione, il che potrebbe influire
negativamente sulle prestazioni della batteria
ibrida (batteria di trazione) e provocare un
difetto di funzionamento.

6356-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

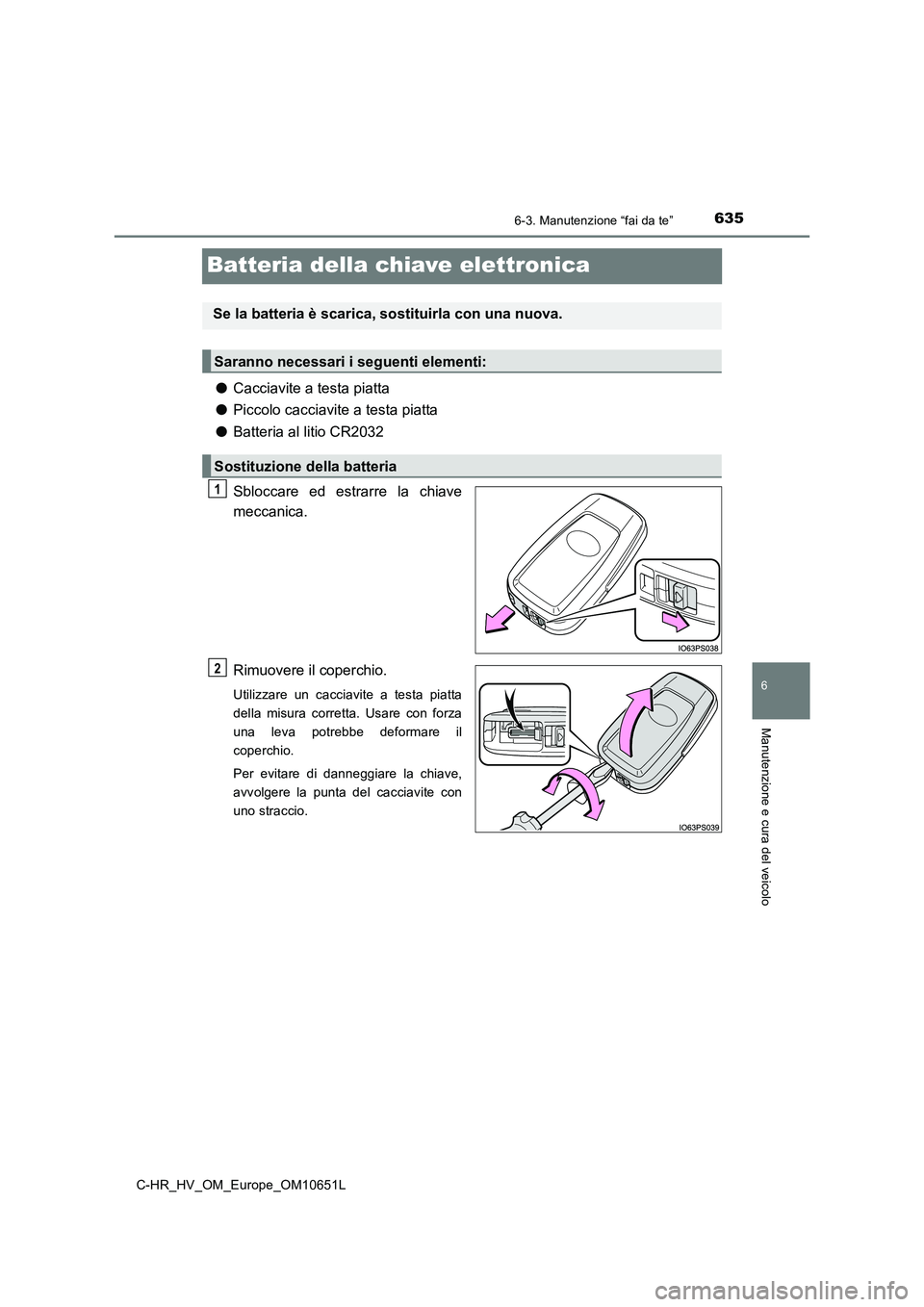

Batteria della chiave elettronica
●Cacciavite a testa piatta
● Piccolo cacciavite a testa piatta
● Batteria al litio CR2032
Sbloccare ed estrarre la chiave
meccanica.
Rimuovere il coperchio.
Utilizzare un cacciavite a testa piatta
della misura corretta. Usare con forza
una leva potrebbe deformare il
coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con
uno straccio.
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2

6366-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

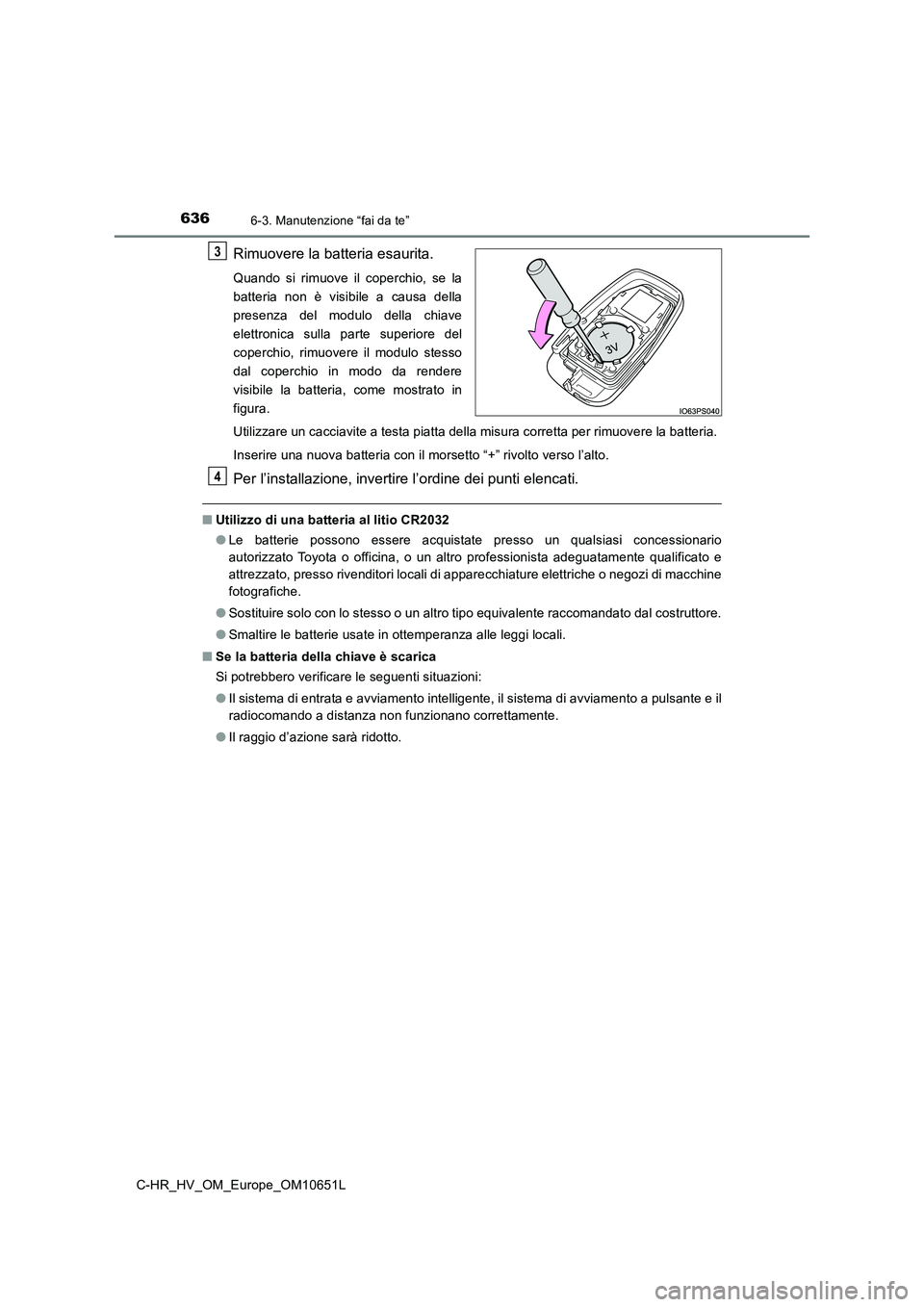

Rimuovere la batteria esaurita.
Quando si rimuove il coperchio, se la
batteria non è visibile a causa della
presenza del modulo della chiave
elettronica sulla parte superiore del
coperchio, rimuovere il modulo stesso
dal coperchio in modo da rendere
visibile la batteria, come mostrato in
figura.
Utilizzare un cacciavite a testa piatta della misura corretta per rimuovere la batteria.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
Per l’installazione, invertire l’ordine dei punti elencati.
■ Utilizzo di una batteria al litio CR2032
● Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
● Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
● Il sistema di entrata e avviamento intelligente, il sistema di avviamento a pulsante e il
radiocomando a distanza non funzionano correttamente.
● Il raggio d’azione sarà ridotto.
3
4

6376-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo

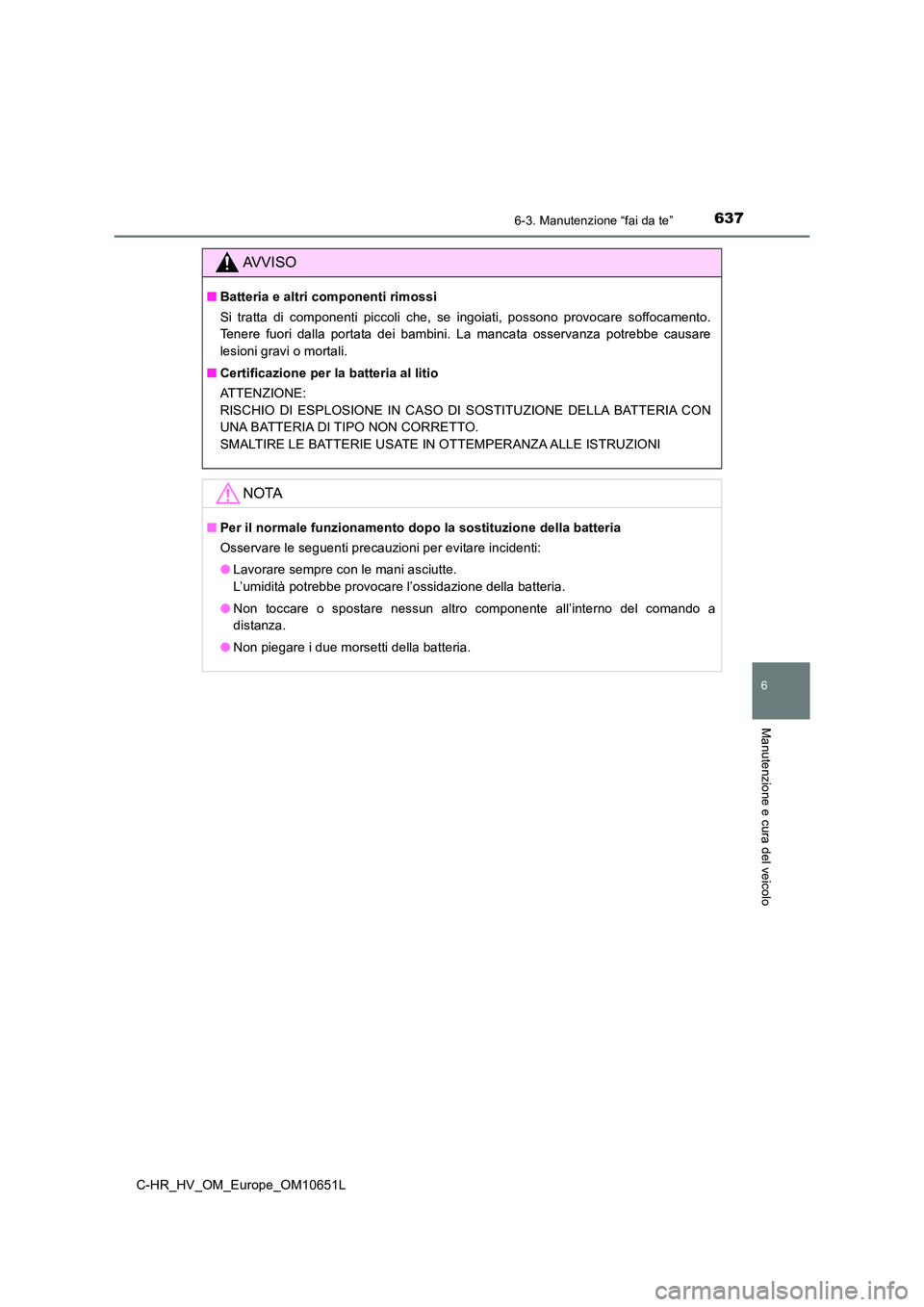

AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA BATTERIA CON
UNA BATTERIA DI TIPO NON CORRETTO.
SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.

6386-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

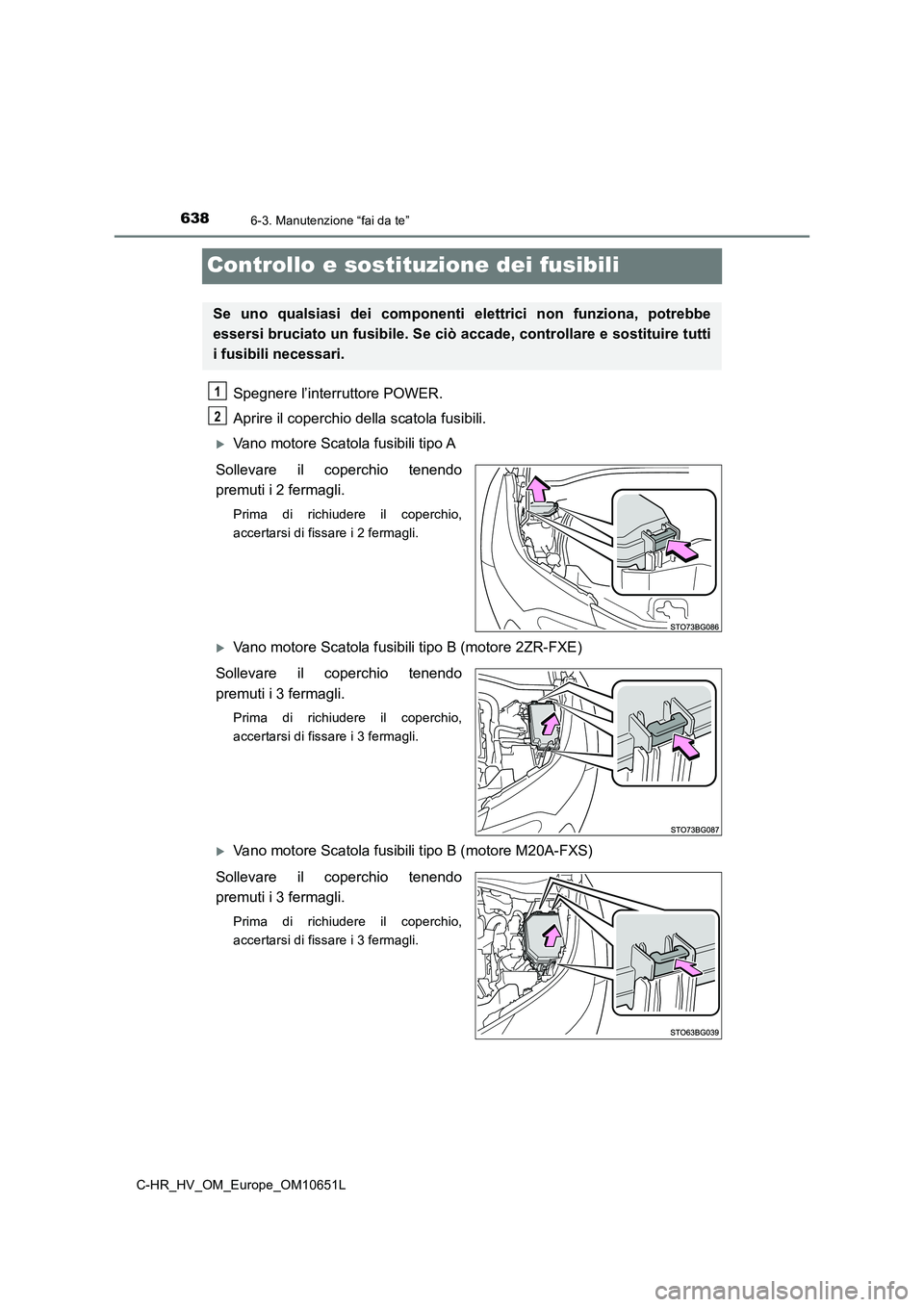

Controllo e sostituzione dei fusibili
Spegnere l’interruttore POWER.
Aprire il coperchio della scatola fusibili.
Vano motore Scatola fusibili tipo A
Sollevare il coperchio tenendo
premuti i 2 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 2 fermagli.
Vano motore Scatola fusibili tipo B (motore 2ZR-FXE)
Sollevare il coperchio tenendo
premuti i 3 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 3 fermagli.
Vano motore Scatola fusibili tipo B (motore M20A-FXS)
Sollevare il coperchio tenendo
premuti i 3 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 3 fermagli.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.
1
2

6396-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L
6
Manutenzione e cura del veicolo
Vano motore Scatola fusibili tipo C (motore 2ZR-FXE)
Rimuovere il coperchio.
Prima di installare il coperchio,
accertarsi di fissare i fermagli.
Vano bagagli (motore M20A-FXS)
Rimuovere il pianale ( P. 557).
Sollevare il coperchio tenendo
premuto il fermaglio.
Prima di chiudere il coperchio,
accertarsi di fissare il fermaglio.
Lato sinistro plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o l’installazione.

6406-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10651L

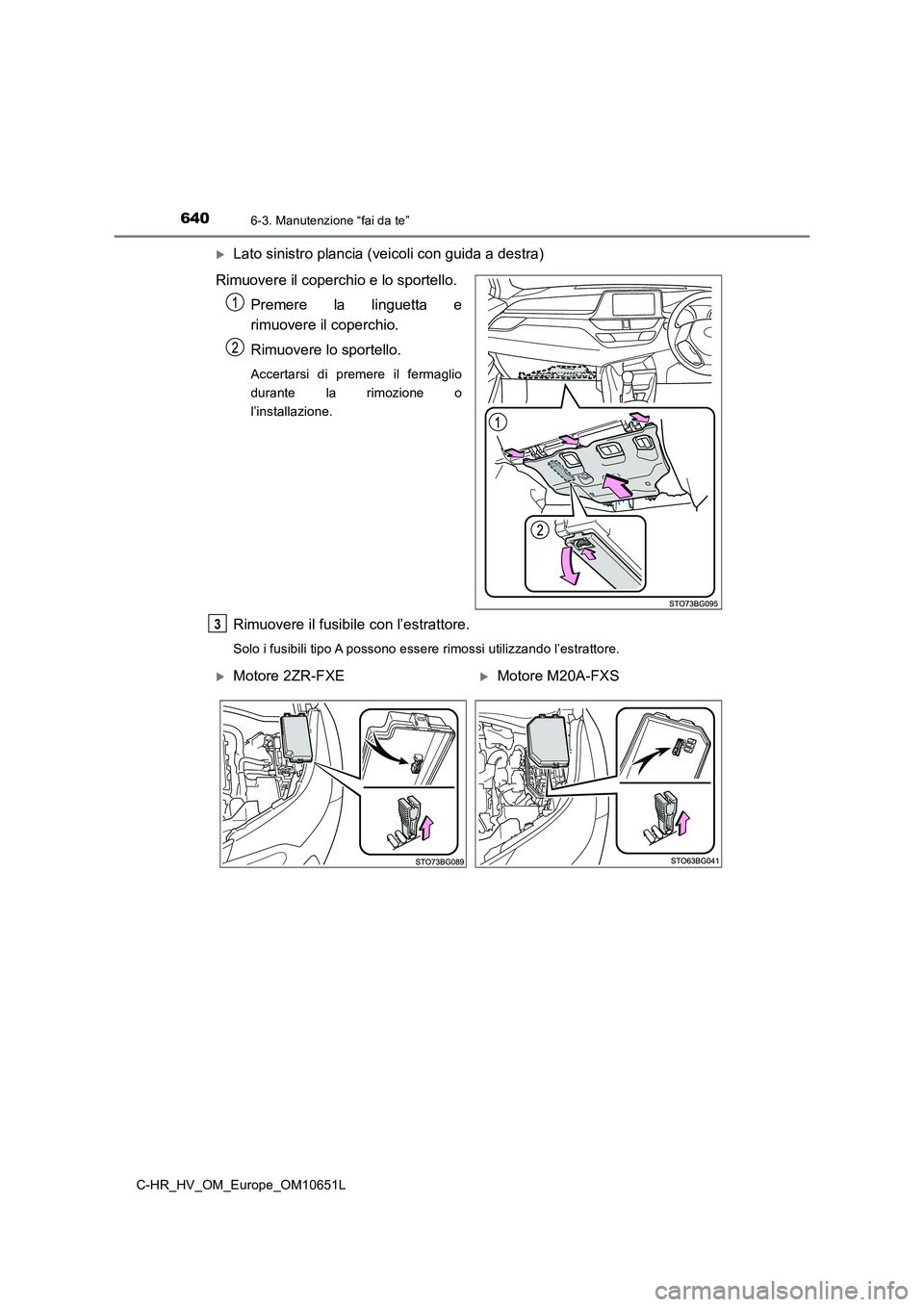

Lato sinistro plancia (veicoli con guida a destra)
Rimuovere il coperchio e lo sportello.
Premere la linguetta e
rimuovere il coperchio.
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o
l’installazione.
Rimuovere il fusibile con l’estrattore.
Solo i fusibili tipo A possono essere rimossi utilizzando l’estrattore.
3
Motore 2ZR-FXEMotore M20A-FXS
