2019 TOYOTA C-HR Manuale duso (in Italian)

6977-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L
7
Se sono presenti anomalie
Accertarsi che l’interruttore del
compressore sia spento.
Rimuovere la spina
dell’alimentazione dal
compressore.
Collegare la spina
dell’alimentazione alla presa di
corrente. ( P. 566)
9
10
11

6987-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L

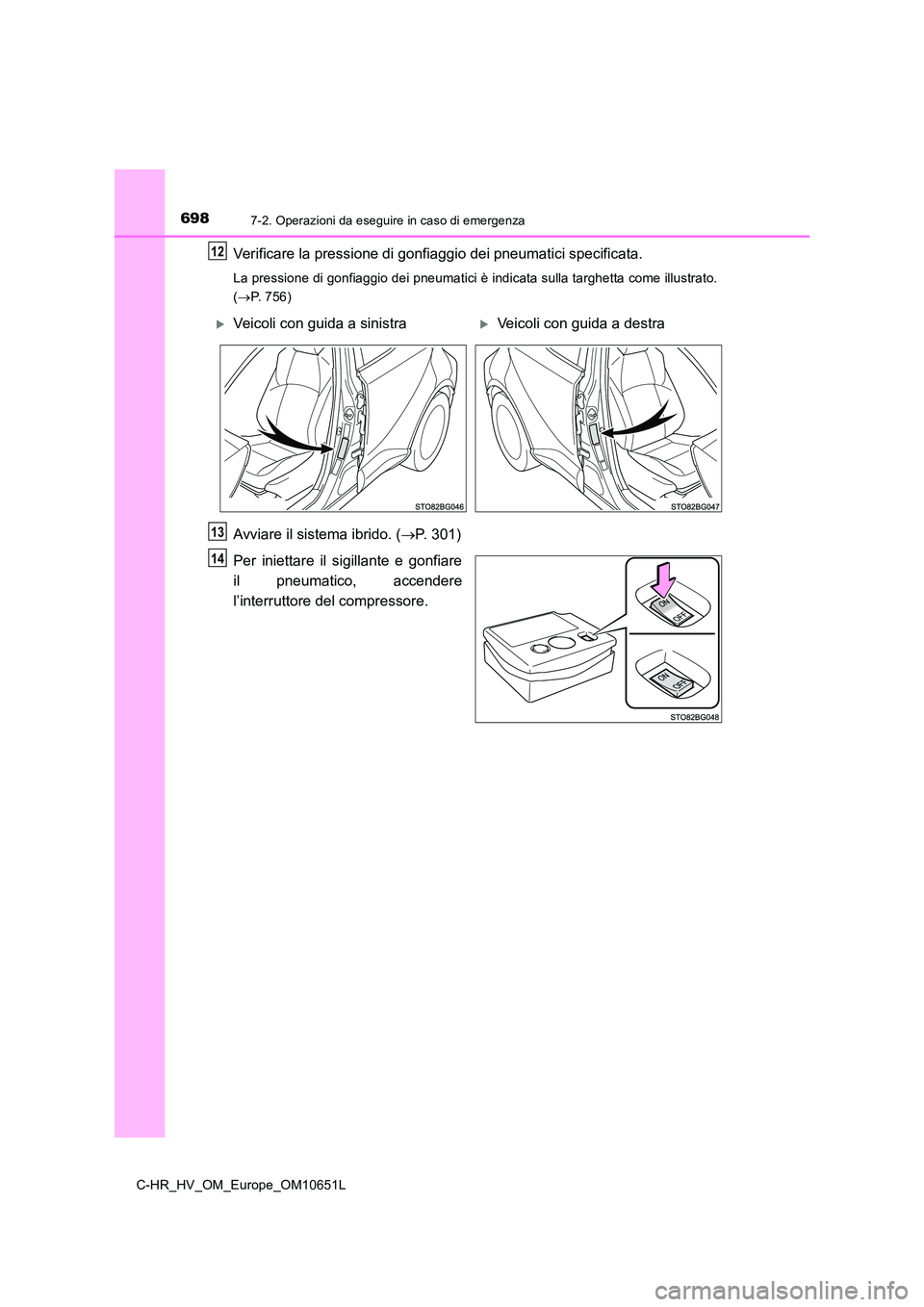

Verificare la pressione di gonfiaggio dei pneumatici specificata.
La pressione di gonfiaggio dei pneumatici è indicata sulla targhetta come illustrato.
( P. 756)
Avviare il sistema ibrido. (P. 301)
Per iniettare il sigillante e gonfiare
il pneumatico, accendere
l’interruttore del compressore.
12
Veicoli con guida a sinistraVeicoli con guida a destra
13
14

6997-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L
7
Se sono presenti anomalie

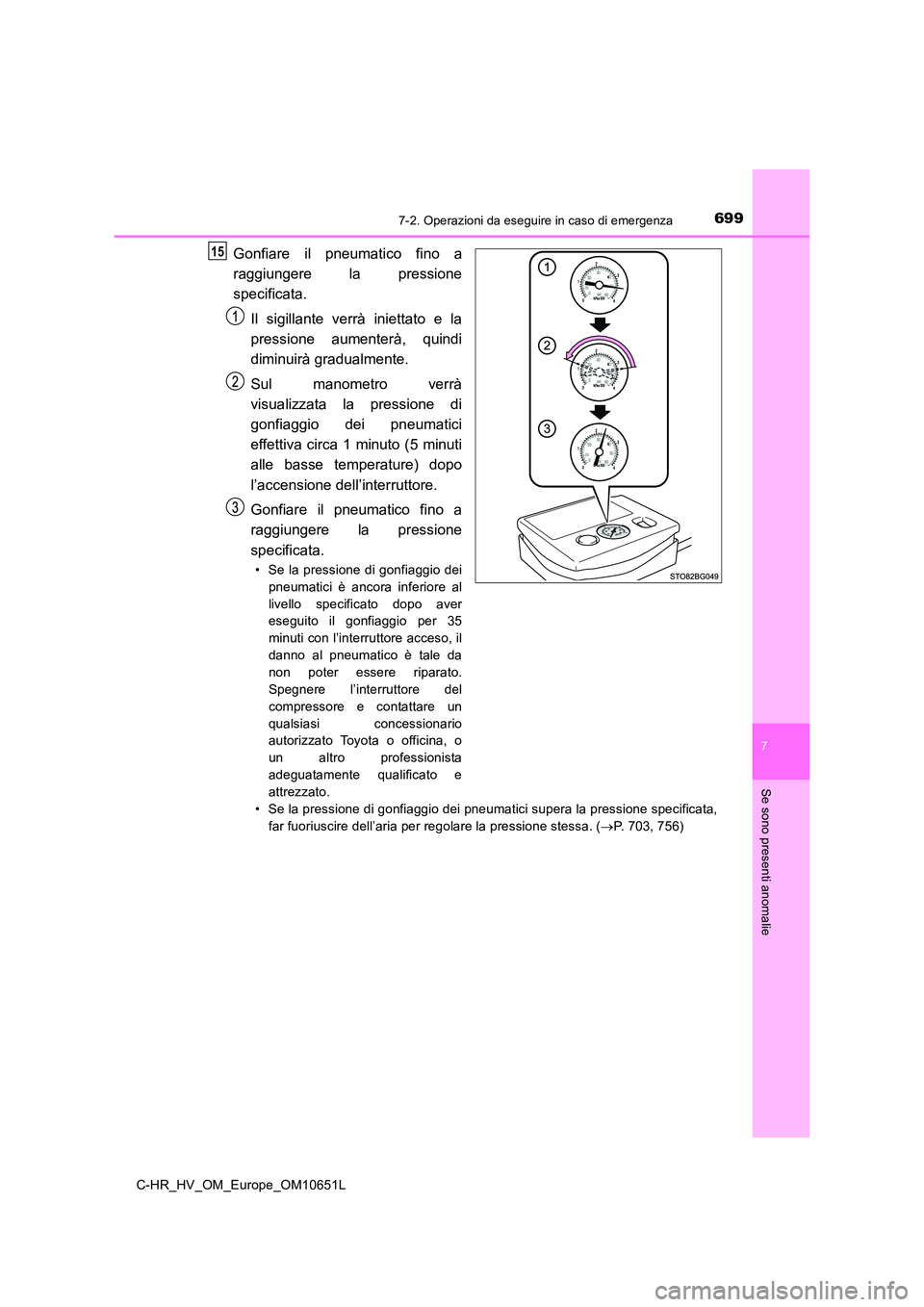

Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
Il sigillante verrà iniettato e la
pressione aumenterà, quindi
diminuirà gradualmente.
Sul manometro verrà
visualizzata la pressione di
gonfiaggio dei pneumatici
effettiva circa 1 minuto (5 minuti
alle basse temperature) dopo
l’accensione dell’interruttore.
Gonfiare il pneumatico fino a
raggiungere la pressione
specificata.
• Se la pressione di gonfiaggio dei
pneumatici è ancora inferiore al
livello specificato dopo aver
eseguito il gonfiaggio per 35
minuti con l’interruttore acceso, il
danno al pneumatico è tale da
non poter essere riparato.
Spegnere l’interruttore del
compressore e contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
• Se la pressione di gonfiaggio dei pneumatici supera la pressione specificata,
far fuoriuscire dell’aria per regolare la pressione stessa. ( P. 703, 756)
15

7007-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L

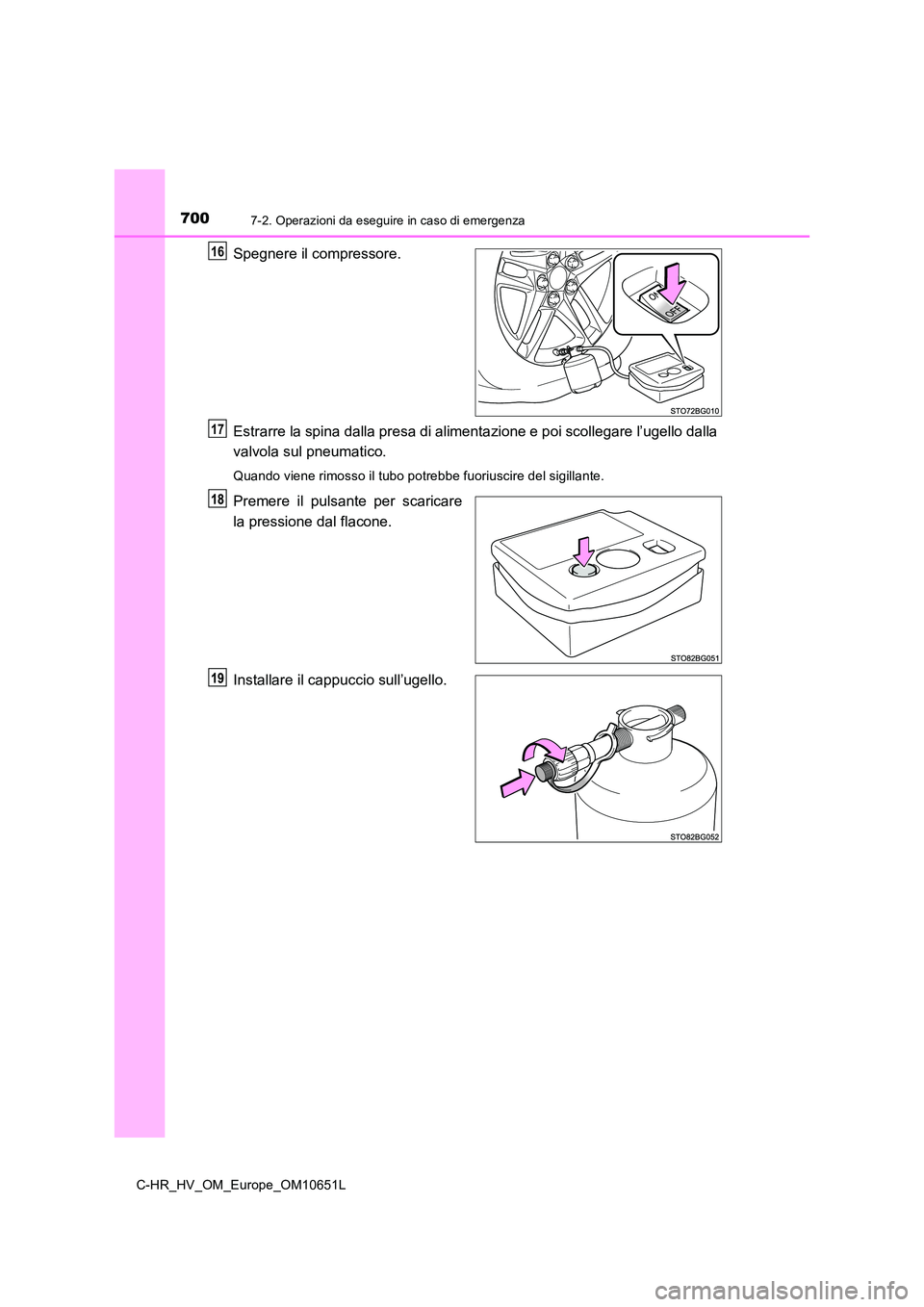

Spegnere il compressore.
Estrarre la spina dalla presa di al imentazione e poi scollegare l’ugello dalla
valvola sul pneumatico.
Quando viene rimosso il tubo potrebbe fuoriuscire del sigillante.
Premere il pulsante per scaricare
la pressione dal flacone.
Installare il cappuccio sull’ugello.
16
17

7017-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L
7
Se sono presenti anomalie

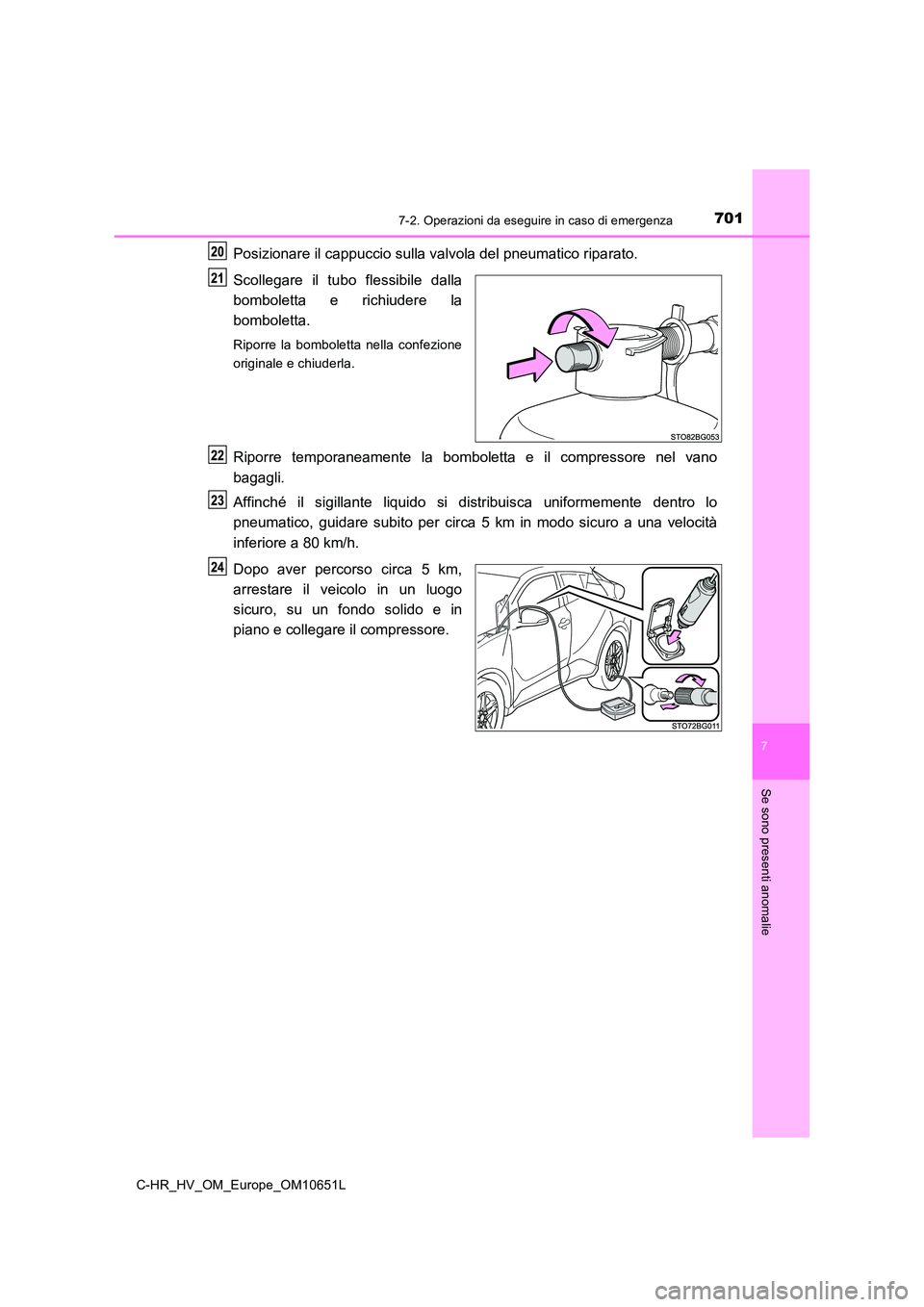

Posizionare il cappuccio sulla valvola del pneumatico riparato.
Scollegare il tubo flessibile dalla
bomboletta e richiudere la
bomboletta.
Riporre la bomboletta nella confezione
originale e chiuderla.
Riporre temporaneamente la bomboletta e il compressore nel vano
bagagli.
Affinché il sigillante liquido si distribuisca uniformemente dentro lo
pneumatico, guidare subito per circa 5 km in modo sicuro a una velocità
inferiore a 80 km/h.
Dopo aver percorso circa 5 km,
arrestare il veicolo in un luogo
sicuro, su un fondo solido e in
piano e collegare il compressore.

7027-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L

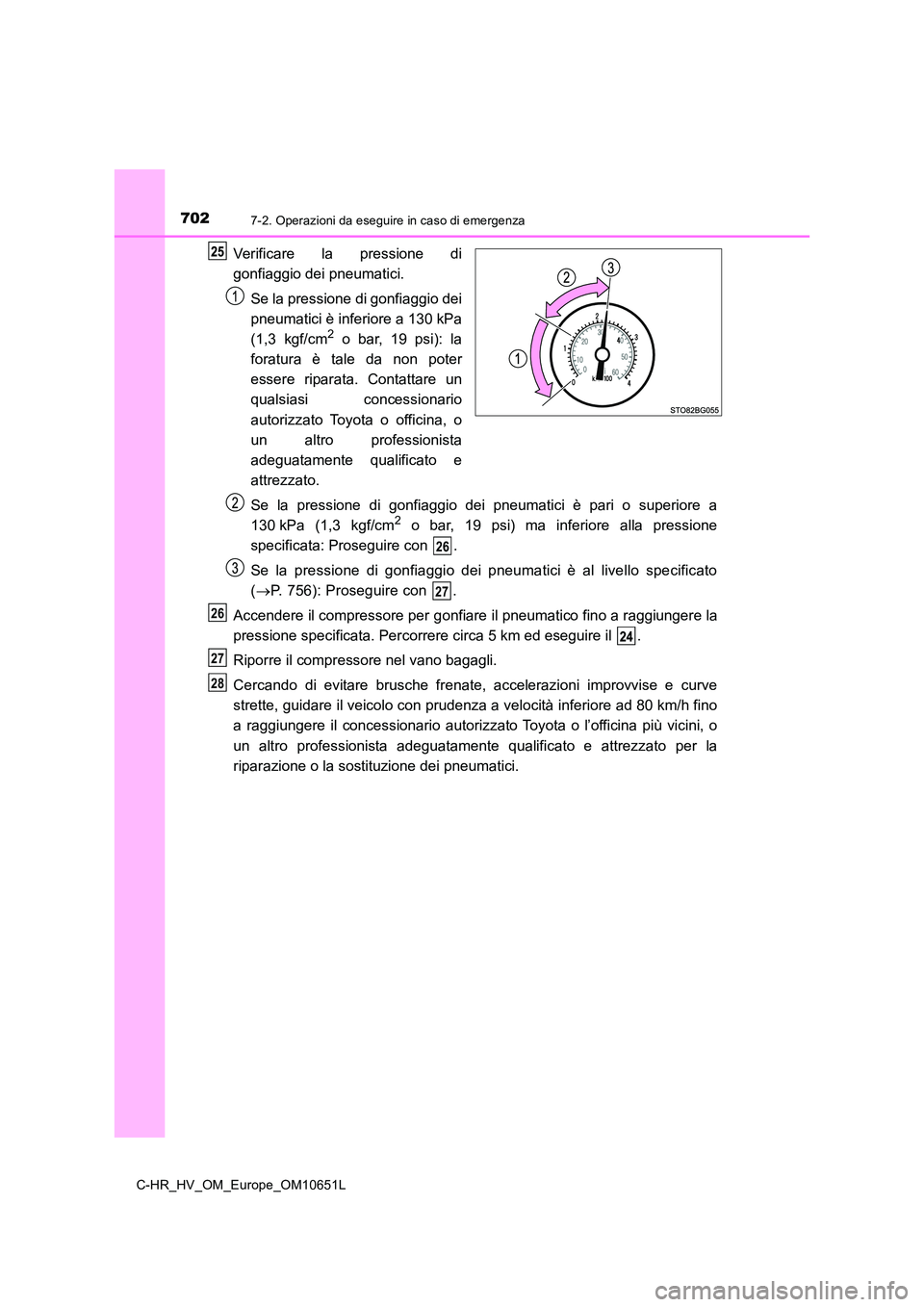

Verificare la pressione di
gonfiaggio dei pneumatici.
Se la pressione di gonfiaggio dei
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la
foratura è tale da non poter
essere riparata. Contattare un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Se la pressione di gonfiaggio dei pneumatici è pari o superiore a
130 kPa (1,3 kgf/cm2 o bar, 19 psi) ma inferiore alla pressione
specificata: Proseguire con .
Se la pressione di gonfiaggio dei pneumatici è al livello specificato
( P. 756): Proseguire con .
Accendere il compressore per gonfiare il pneumatico fino a raggiungere la
pressione specificata. Percorrere circa 5 km ed eseguire il .
Riporre il compressore nel vano bagagli.
Cercando di evitare brusche frenate, accelerazioni improvvise e curve
strette, guidare il veicolo con prudenza a velocità inferiore ad 80 km/h fino
a raggiungere il concessionario autorizzato Toyota o l’officina più vicini, o
un altro professionista adeguatamente qualificato e attrezzato per la
riparazione o la sostituzione dei pneumatici.
26
27
26
27
28

7037-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L
7
Se sono presenti anomalie
■Se la pressione di gonfiaggio del pneumatico è superiore alla pressione
specificata
Accertarsi che l’indicatore della pressione di gonfiaggio indichi la pressione
specificata.
Se la pressione di gonfiaggio è inferiore alla pressione stabilita, accendere
nuovamente il compressore e ripetere l’operazione di gonfiaggio fino al
raggiungimento della pressione specificata.
■ La valvola di un pneumatico riparato
Dopo aver riparato un pneumatico con l’apposito kit di emergenza, è bene sostituire la
valvola.
■ Dopo aver riparato un pneumatico con il kit di emergenza per la riparazione dei
pneumatici in caso di foratura
● Sostituire la valvola di segnalazione pressione pneumatici ed il trasmettitore.
● Anche se la pressione di gonfiaggio si trova al livello raccomandato, la relativa spia di
avvertimento potrebbe accendersi/lampeggiare.
■ Nota per la verifica del kit di emergenza per la riparazione dei pneumatici in caso
di foratura
Verificare periodicamente la data di scadenza del sigillante.
La data di scadenza è riportata sul flacone. Non utilizzare sigillante scaduto. In caso
contrario non sarà possibile effettuare riparazioni con il kit di emergenza in modo
corretto.
Premere il pulsante per far uscire un po’
d’aria.
1
2

7047-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10651L

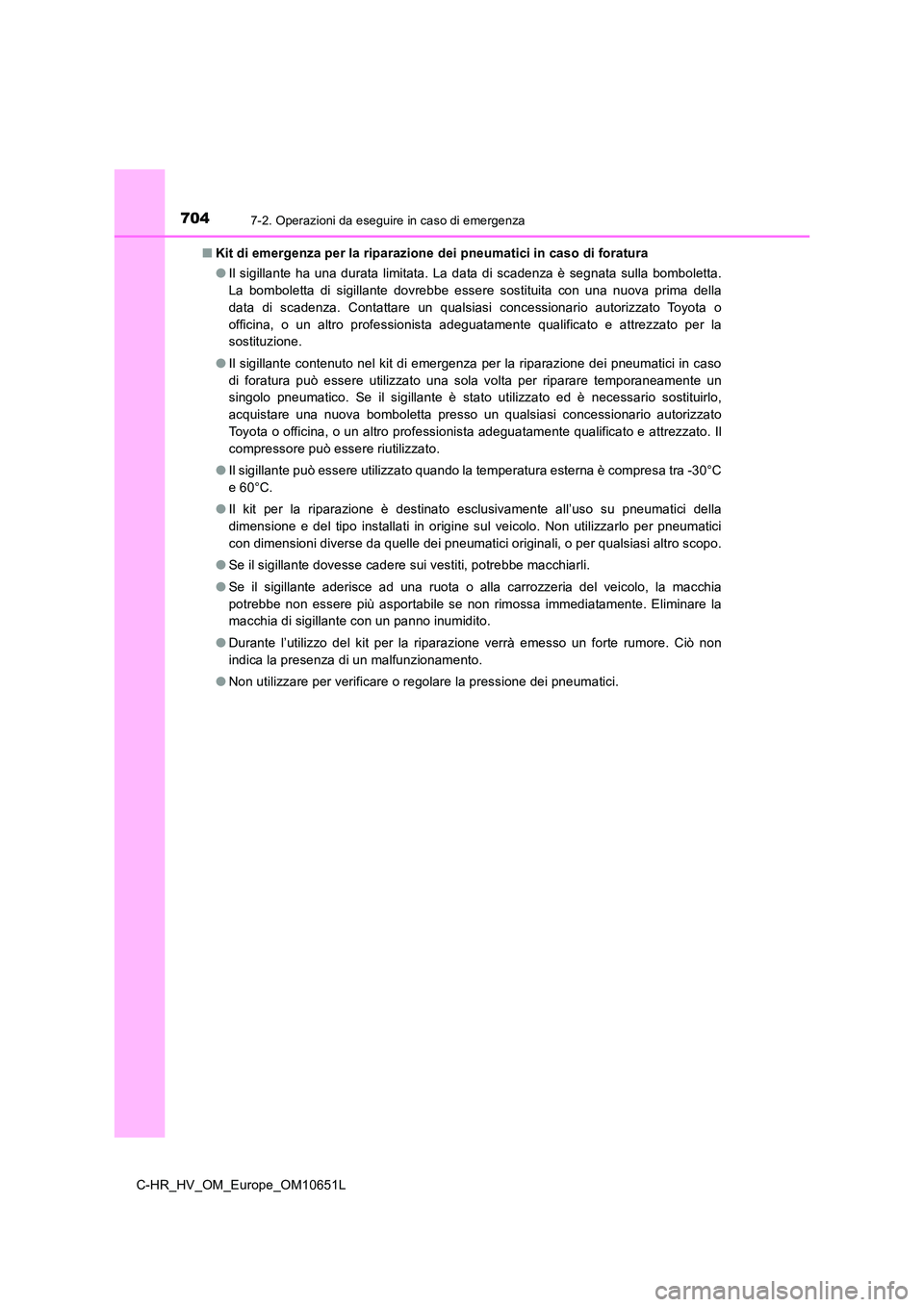

■ Kit di emergenza per la riparazione dei pneumatici in caso di foratura
● Il sigillante ha una durata limitata. La data di scadenza è segnata sulla bomboletta.
La bomboletta di sigillante dovrebbe essere sostituita con una nuova prima della
data di scadenza. Contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato per la
sostituzione.
● Il sigillante contenuto nel kit di emergenza per la riparazione dei pneumatici in caso
di foratura può essere utilizzato una sola volta per riparare temporaneamente un
singolo pneumatico. Se il sigillante è stato utilizzato ed è necessario sostituirlo,
acquistare una nuova bomboletta presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato. Il
compressore può essere riutilizzato.
● Il sigillante può essere utilizzato quando la temperatura esterna è compresa tra -30°C
e 60°C.
● Il kit per la riparazione è destinato esclusivamente all’uso su pneumatici della
dimensione e del tipo installati in origine sul veicolo. Non utilizzarlo per pneumatici
con dimensioni diverse da quelle dei pneumatici originali, o per qualsiasi altro scopo.
● Se il sigillante dovesse cadere sui vestiti, potrebbe macchiarli.
● Se il sigillante aderisce ad una ruota o alla carrozzeria del veicolo, la macchia
potrebbe non essere più asportabile se non rimossa immediatamente. Eliminare la
macchia di sigillante con un panno inumidito.
● Durante l’utilizzo del kit per la riparazione verrà emesso un forte rumore. Ciò non
indica la presenza di un malfunzionamento.
● Non utilizzare per verificare o regolare la pressione dei pneumatici.
