2019 TOYOTA C-HR Manuale duso (in Italian)

569
6
C-HR_HV_OM_Europe_OM10651L
Manutenzione e
cura del veicolo
6-1. Manutenzione e cura
del veicolo
Pulizia e protezione
dell’esterno del veicolo ......... 570
Pulizia e protezione
dell’interno del veicolo .......... 576
6-2. Manutenzione
Requisiti di
manutenzione ....................... 580
6-3. Manutenzione “fai da te”
Precauzioni per l’assistenza
“fai da te”............................... 583
Cofano..................................... 586
Posizionamento di un
sollevatore ............................ 588
Vano motore............................ 589
Batteria da 12 volt
(motore M20A-FXS).............. 602
Pneumatici .............................. 606
Pressione di gonfiaggio
dei pneumatici....................... 622
Ruote....................................... 624
Filtro aria condizionata ............ 627
Bocchetta di aerazione
batteria ibrida (batteria
di trazione) e filtro ................. 630
Batteria della chiave
elettronica ............................. 635
Controllo e sostituzione
dei fusibili .............................. 638
Lampadine .............................. 643

5706-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L

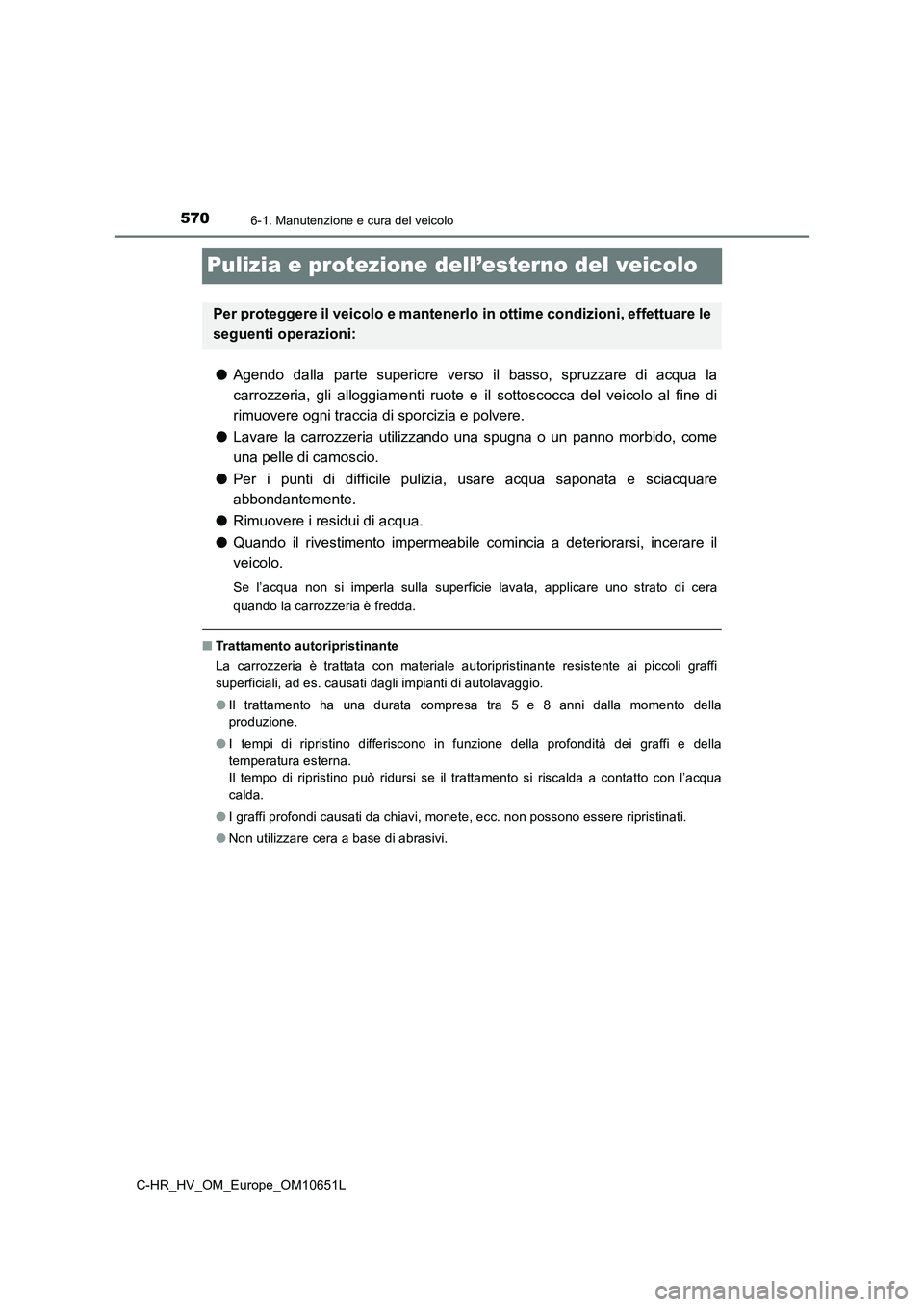

Pulizia e protezione dell’esterno del veicolo
●Agendo dalla parte superiore verso il basso, spruzzare di acqua la
carrozzeria, gli alloggiam enti ruote e il sottoscocca del veicolo al fine di
rimuovere ogni traccia di sporcizia e polvere.
● Lavare la carrozzeria utilizzando una spugna o un panno morbido, come
una pelle di camoscio.
● Per i punti di difficile pulizia, usare acqua saponata e sciacquare
abbondantemente.
● Rimuovere i residui di acqua.
● Quando il rivestimento impermeabile comincia a deteriorarsi, incerare il
veicolo.
Se l’acqua non si imperla sulla superficie lavata, applicare uno strato di cera
quando la carrozzeria è fredda.
■ Trattamento autoripristinante
La carrozzeria è trattata con materiale autoripristinante resistente ai piccoli graffi
superficiali, ad es. causati dagli impianti di autolavaggio.
● Il trattamento ha una durata compresa tra 5 e 8 anni dalla momento della
produzione.
● I tempi di ripristino differiscono in funzione della profondità dei graffi e della
temperatura esterna.
Il tempo di ripristino può ridursi se il trattamento si riscalda a contatto con l’acqua
calda.
● I graffi profondi causati da chiavi, monete, ecc. non possono essere ripristinati.
● Non utilizzare cera a base di abrasivi.
Per proteggere il veicolo e mantenerlo in ottime condizioni, effettuare le
seguenti operazioni:

5716-1. Manutenzione e cura del veicolo
6
Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L
■ Impianti di autolavaggio automatici
● Prima di lavare il veicolo, ripiegare gli specchietti. Iniziare il lavaggio dalla parte
anteriore del veicolo. Assicurarsi di aprire gli specchietti prima di mettersi alla guida.
● Le spazzole utilizzate negli impianti di autolavaggio automatici potrebbero rigare e
danneggiare la vernice del veicolo.
● In certi impianti di autolavaggio automatici, potrebbe non essere possibile lavare lo
spoiler posteriore. Inoltre, potrebbero esservi maggiori rischi di danneggiare il
veicolo.
■ Impianti di autolavaggio ad alta pressione
Poiché l’acqua potrebbe entrare nella cabina, non portare la punta dell’ugello vicino
alle fessure intorno alle porte o al perimetro dei finestrini, né spruzzare tali aree in
modo continuo.
■ Nota per il sistema di entrata e avviamento intelligente
Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio di
portata effettiva, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. In questo
caso, seguire le procedure correttive riportate per lavare il veicolo:
● Tenere la chiave a una distanza di 2 m o più dal veicolo quando questo viene lavato.
(Assicurarsi che la chiave non venga rubata.)
● Impostare la chiave elettronica in modalità di risparmio batteria per disattivare il
sistema di entrata e avviamento intelligente. ( P. 205)
■ Ruote in alluminio (veicoli senza cerchi verniciati in “Matte Black”)
● Rimuovere immediatamente qualsiasi traccia di sporco utilizzando un detergente
neutro.
● Sciacquare via con acqua il detergente subito dopo l’uso.
● Per proteggere la vernice dai danni, assicurarsi di osservare le seguenti precauzioni.
• Non usare detergenti acidi, alcalini o abrasivi
• Non usare spazzole dure
• Non usare detergente sui cerchi se sono molto caldi, per esempio dopo la guida o
una sosta prolungata al sole

5726-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L
■ Ruote in alluminio (veicoli con cerchi verniciati in “Matte Black”)
I cerchi verniciati in “Matte Black” richiedono metodi di pulizia diversi rispetto ai
tradizionali cerchi in alluminio, pertanto attenersi assolutamente a quanto riportato di
seguito. Per informazioni dettagliate, rivolgersi a un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Rimuovere lo sporco utilizzando acqua. Se l’imbrattamento dei cerchi è eccessivo,
rimuovere lo sporco utilizzando una spugna o un panno inumidito con un detergente
neutro diluito.
● Se si utilizza il detergente, risciacquare immediatamente con acqua. Poi asciugare
l’acqua con un panno morbido.
● Per evitare danni alla vernice “Matte Black”, assicurarsi di osservare le seguenti
precauzioni:
• Non strofinare o lucidare i cerchi utilizzando una spazzola o un panno asciutto.
• Non utilizzare trattamenti superficiali per cerchi o detergenti abrasivi.
• Se si lava il veicolo in un impianto automatico, disabilitare/non selezionare la
funzione di spazzolamento delle ruote (se tale opzione è disponibile).
■ Paraurti e modanature laterali
Non sfregare con detergenti abrasivi.
■ Porzioni placcate (se presenti)
Se non è possibile rimuovere lo sporco, pulire le parti nel modo seguente:
● Usare un panno morbido inumidito con una soluzione del 5% circa di detergente
neutro e acqua per rimuovere lo sporco.
● Pulire la superficie con un panno morbido e asciutto per togliere eventuali residui di
bagnato.
● Per rimuovere i depositi oleosi, usare delle salviette inumidite con alcol oppure un
prodotto analogo.

5736-1. Manutenzione e cura del veicolo
6
Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L

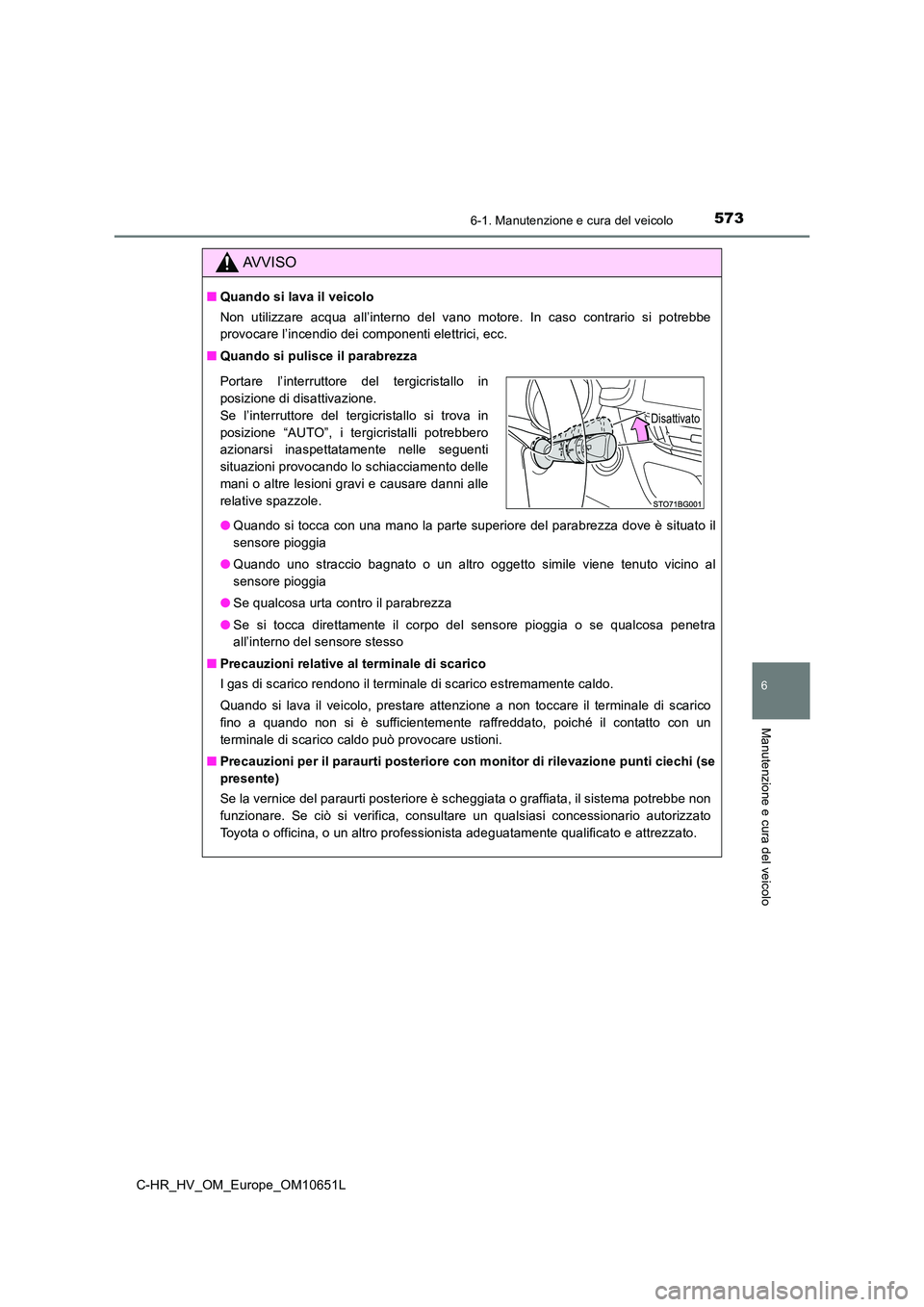

AVVISO
■Quando si lava il veicolo
Non utilizzare acqua all’interno del vano motore. In caso contrario si potrebbe
provocare l’incendio dei componenti elettrici, ecc.
■ Quando si pulisce il parabrezza
● Quando si tocca con una mano la parte superiore del parabrezza dove è situato il
sensore pioggia
● Quando uno straccio bagnato o un altro oggetto simile viene tenuto vicino al
sensore pioggia
● Se qualcosa urta contro il parabrezza
● Se si tocca direttamente il corpo del sensore pioggia o se qualcosa penetra
all’interno del sensore stesso
■ Precauzioni relative al terminale di scarico
I gas di scarico rendono il terminale di scarico estremamente caldo.
Quando si lava il veicolo, prestare attenzione a non toccare il terminale di scarico
fino a quando non si è sufficientemente raffreddato, poiché il contatto con un
terminale di scarico caldo può provocare ustioni.
■ Precauzioni per il paraurti posteriore con monitor di rilevazione punti ciechi (se
presente)
Se la vernice del paraurti posteriore è scheggiata o graffiata, il sistema potrebbe non
funzionare. Se ciò si verifica, consultare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Portare l’interruttore del tergicristallo in
posizione di disattivazione.
Se l’interruttore del tergicristallo si trova in
posizione “AUTO”, i tergicristalli potrebbero
azionarsi inaspettatamente nelle seguenti
situazioni provocando lo schiacciamento delle
mani o altre lesioni gravi e causare danni alle
relative spazzole.
Disattivato

5746-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L
NOTA
■Per evitare un deterioramento della vernice e la corrosione della carrozzeria e
dei componenti (cerchi in alluminio, ecc.)
● Lavare immediatamente il veicolo nei seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso sale
• Se sono presenti tracce di catrame o di resina sulla vernice
• Se sono presenti insetti morti, escrementi di insetti o di uccelli sulla superficie
della vernice
• Dopo aver guidato in una zona contaminata da fuliggine, fumo oleoso, polvere
di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di polvere o fango
• Se dei liquidi come il benzene e la benzina vengono spruzzati sulla vernice
● Se la vernice è scheggiata o graffiata, farla riparare immediatamente.
● Per evitarne la corrosione, rimuovere lo sporco dalle ruote e riporle in un luogo che
non presenti un elevato livello di umidità.
■ Per prevenire danni ai bracci del tergicristallo del parabrezza
Quando si sollevano i bracci del tergicristallo dal parabrezza, occorre alzare
dapprima il braccio tergicristallo del lato guida e poi quello del passeggero. Quando
si riportano i tergicristalli nella loro posizione originale, farlo dapprima dal lato
passeggero.
■ Pulizia delle luci esterne
● Lavare con cautela. Non usare alcuna sostanza organica o strofinare con spazzole
dure.
Le superfici delle luci potrebbero danneggiarsi.
● Non applicare cera sulla superficie delle luci.
La cera potrebbe causare danni alle lenti.
■ Quando si porta il veicolo a lavare in autolavaggio
Portare l’interruttore del tergicristallo in posizione di disattivazione.
Se l’interruttore del tergicristallo si trova in posizione “AUTO”, i tergicristalli
potrebbero attivarsi e le spazzole potrebbero subire danni.

5756-1. Manutenzione e cura del veicolo
6
Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L
NOTA
■Quando si utilizza un impianto di autolavaggio ad alta pressione
● Veicoli dotati di telecamera posteriore: Quando si lava il veicolo, fare in modo che
l’acqua dell’autolavaggio ad alta pressione non colpisca direttamente la telecamera
o l’area circostante. La forte sollecitazione provocata dalla pressione elevata
dell’acqua potrebbe impedire il normale funzionamento del dispositivo.
● Non avvicinare l’ugello a guarnizioni (coperture realizzate in gomma o resina),
connettori o alle seguenti parti. Entrando in contatto con i getti d’acqua ad alta
pressione, i componenti potrebbero restare danneggiati.
• Componenti correlati alla trazione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
● Mantenere l’ugello di pulizia a una distanza di almeno 30 cm dalla carrozzeria. In
caso contrario, le parti in resina, come le modanature e i paraurti, potrebbero
deformarsi e danneggiarsi. Inoltre, non mantenere l’ugello nella stessa posizione
per periodi prolungati.
● Non spruzzare in modo continuo la parte inferiore del parabrezza.
Se l’acqua entra nella presa dell’impianto di condizionamento aria situata vicino
alla parte inferiore del parabrezza, l’impianto di condizionamento aria potrebbe non
funzionare correttamente.
■ Quando si sollevano i bracci del tergicristallo del parabrezza
Accertarsi di afferrare il gancio del braccio del
tergicristallo per sollevarlo.
Non afferrare le spazzole del tergicristallo per
sollevarlo per evitarne la deformazione.
Gancio

5766-1. Manutenzione e cura del veicolo
C-HR_HV_OM_Europe_OM10651L

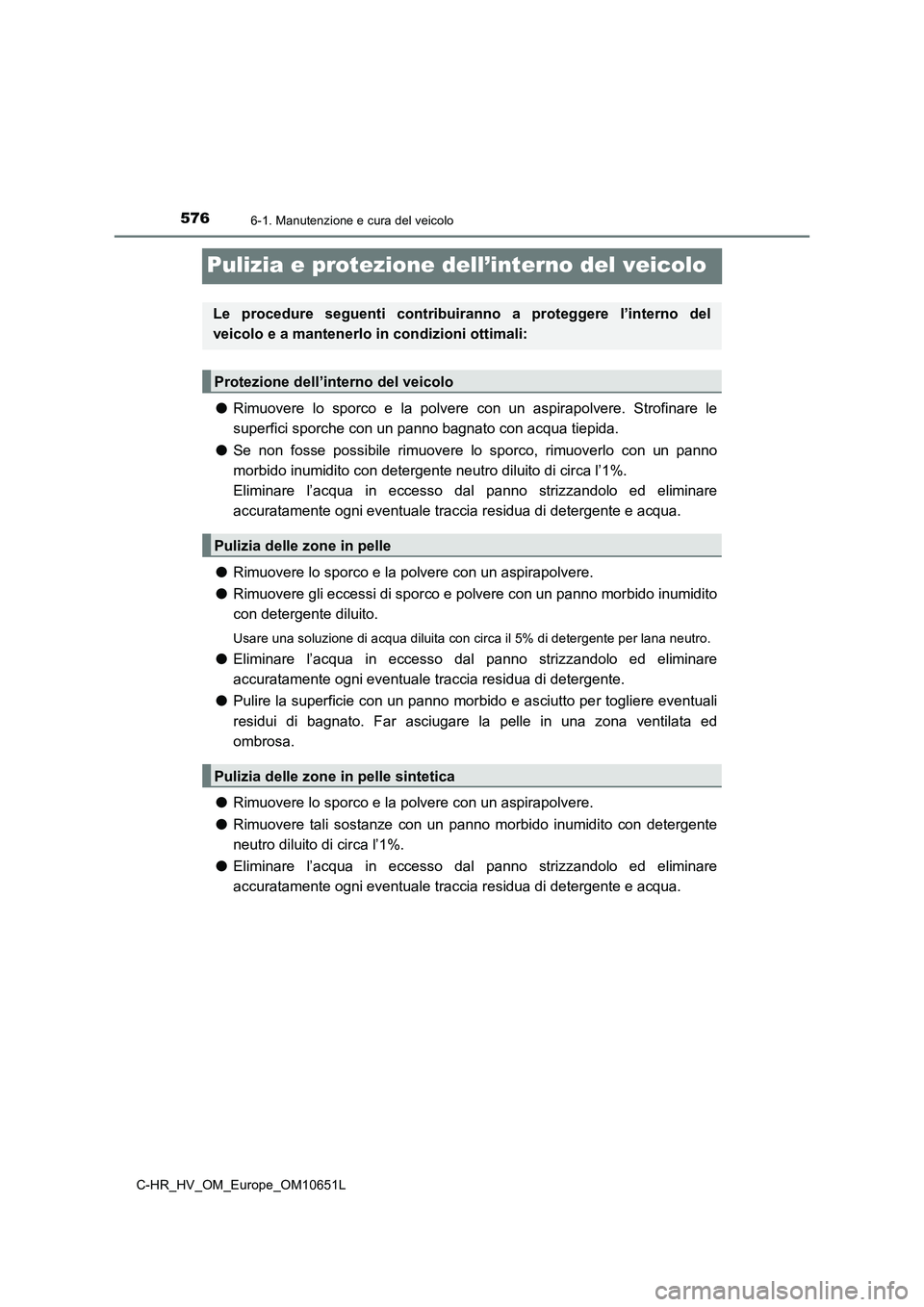

Pulizia e protezione dell’interno del veicolo
●Rimuovere lo sporco e la polvere con un aspirapolvere. Strofinare le
superfici sporche con un panno bagnato con acqua tiepida.
● Se non fosse possibile rimuovere lo sporco, rimuoverlo con un panno
morbido inumidito con detergente neutro diluito di circa l’1%.
Eliminare l’acqua in eccesso dal panno strizzandolo ed eliminare
accuratamente ogni eventuale traccia residua di detergente e acqua.
● Rimuovere lo sporco e la polvere con un aspirapolvere.
● Rimuovere gli eccessi di sporco e polvere con un panno morbido inumidito
con detergente diluito.
Usare una soluzione di acqua diluita con circa il 5% di detergente per lana neutro.
● Eliminare l’acqua in eccesso dal panno strizzandolo ed eliminare
accuratamente ogni eventuale traccia residua di detergente.
● Pulire la superficie con un panno morbido e asciutto per togliere eventuali
residui di bagnato. Far asciugare la pelle in una zona ventilata ed
ombrosa.
● Rimuovere lo sporco e la polvere con un aspirapolvere.
● Rimuovere tali sostanze con un panno morbido inumidito con detergente
neutro diluito di circa l’1%.
● Eliminare l’acqua in eccesso dal panno strizzandolo ed eliminare
accuratamente ogni eventuale traccia residua di detergente e acqua.
Le procedure seguenti contribuiranno a proteggere l’interno del
veicolo e a mantenerlo in condizioni ottimali:
Protezione dell’interno del veicolo
Pulizia delle zone in pelle
Pulizia delle zone in pelle sintetica
