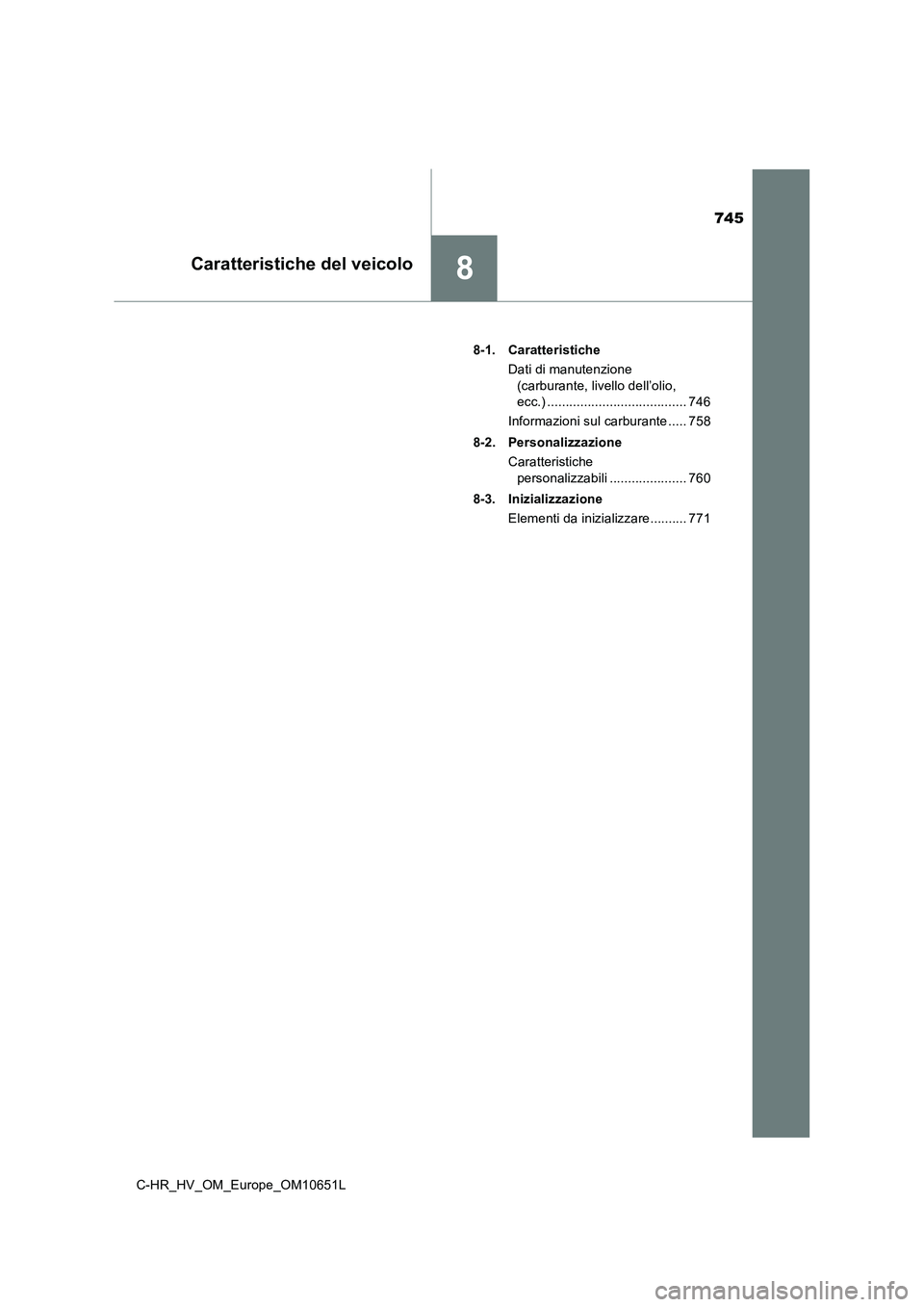

8Caratteristiche del veicolo
C-HR_HV_OM_Europe_OM10651L
8-1. Caratteristiche
Dati di manutenzione
(carburante, livello dell’olio,
ecc.) ...................................... 746
Informazioni sul carburante ..... 758
8-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 760
8-3. Inizializzazione
Elementi da inizializzare.......... 771

7468-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L

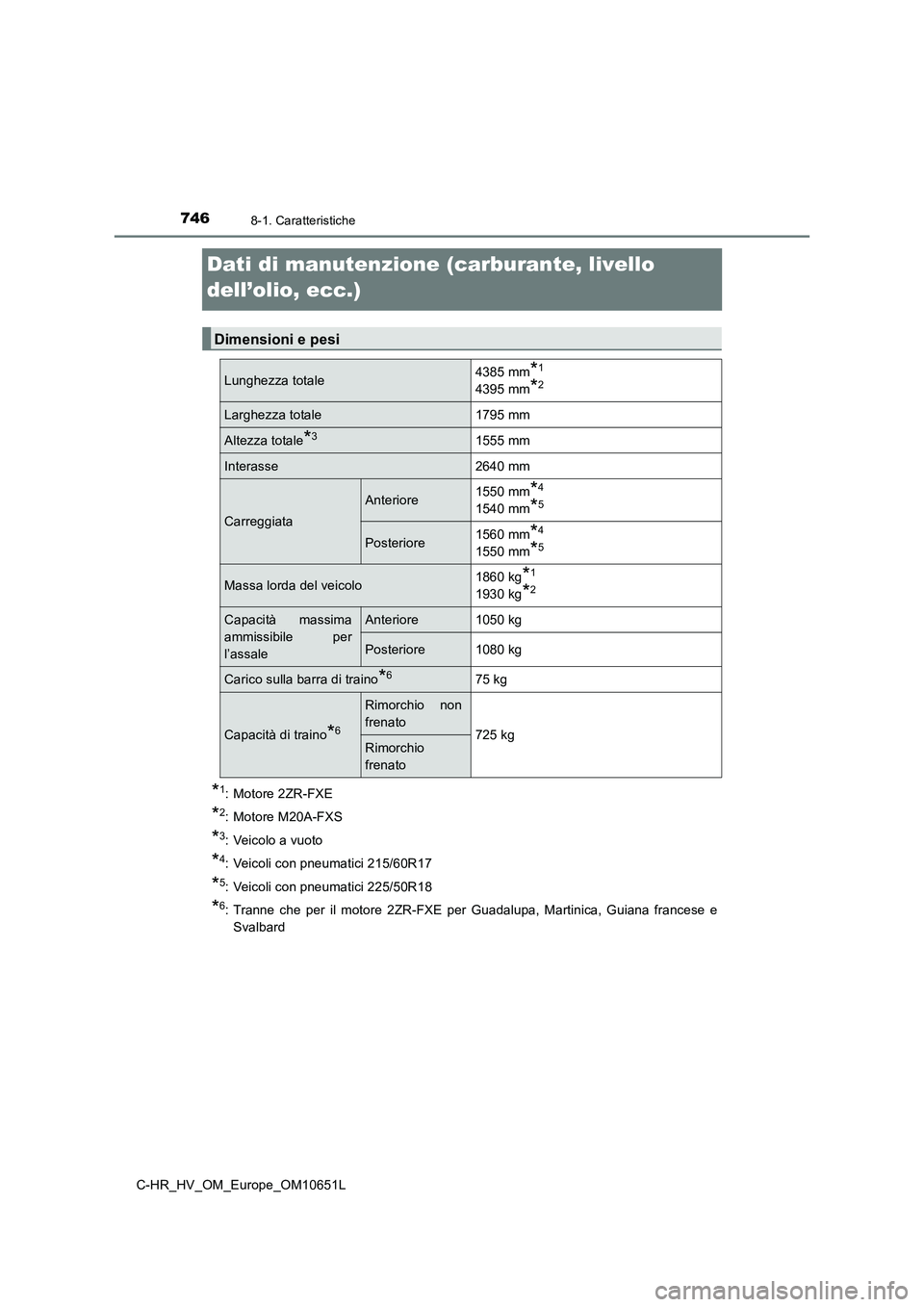

Dati di manutenzione (carburante, livello
dell’olio, ecc.)
*1: Motore 2ZR-FXE
*2: Motore M20A-FXS
*3: Veicolo a vuoto
*4: Veicoli con pneumatici 215/60R17
*5: Veicoli con pneumatici 225/50R18
*6: Tranne che per il motore 2ZR-FXE per Guadalupa, Martinica, Guiana francese e
Svalbard
Dimensioni e pesi
Lunghezza totale4385 mm*1
4395 mm*2
Larghezza totale1795 mm
Altezza totale*31555 mm
Interasse2640 mm
Carreggiata
Anteriore1550 mm*4
1540 mm*5
Posteriore1560 mm*4
1550 mm*5
Massa lorda del veicolo1860 kg*1
1930 kg*2
Capacità massima
ammissibile per
l’assale
Anteriore1050 kg
Posteriore1080 kg
Carico sulla barra di traino*675 kg
Capacità di traino*6
Rimorchio non
frenato725 kgRimorchio
frenato

7478-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo

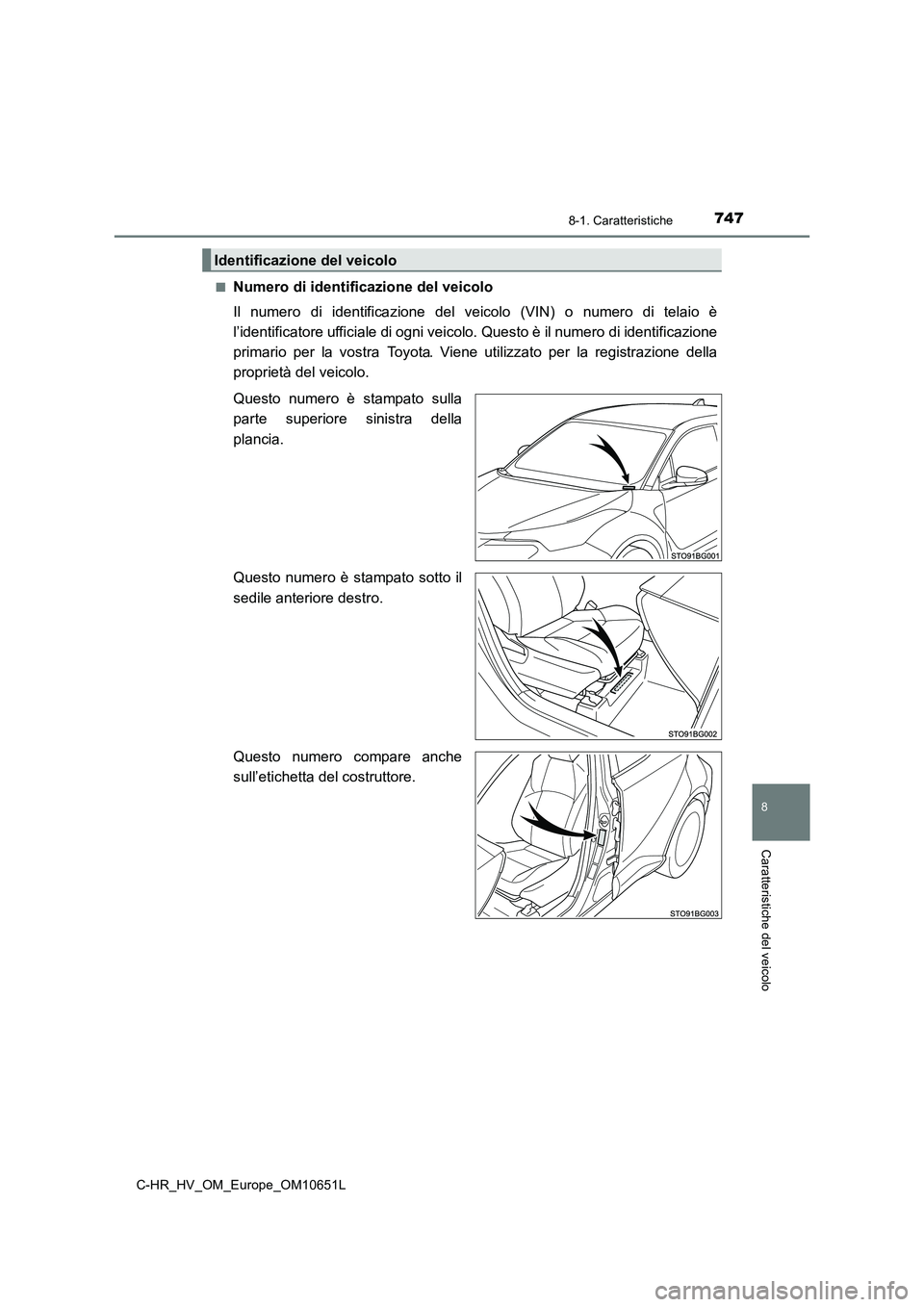

■Numero di identificazione del veicolo
Il numero di identificazione del ve icolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sulla
parte superiore sinistra della
plancia.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero compare anche
sull’etichetta del costruttore.
Identificazione del veicolo

7488-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L

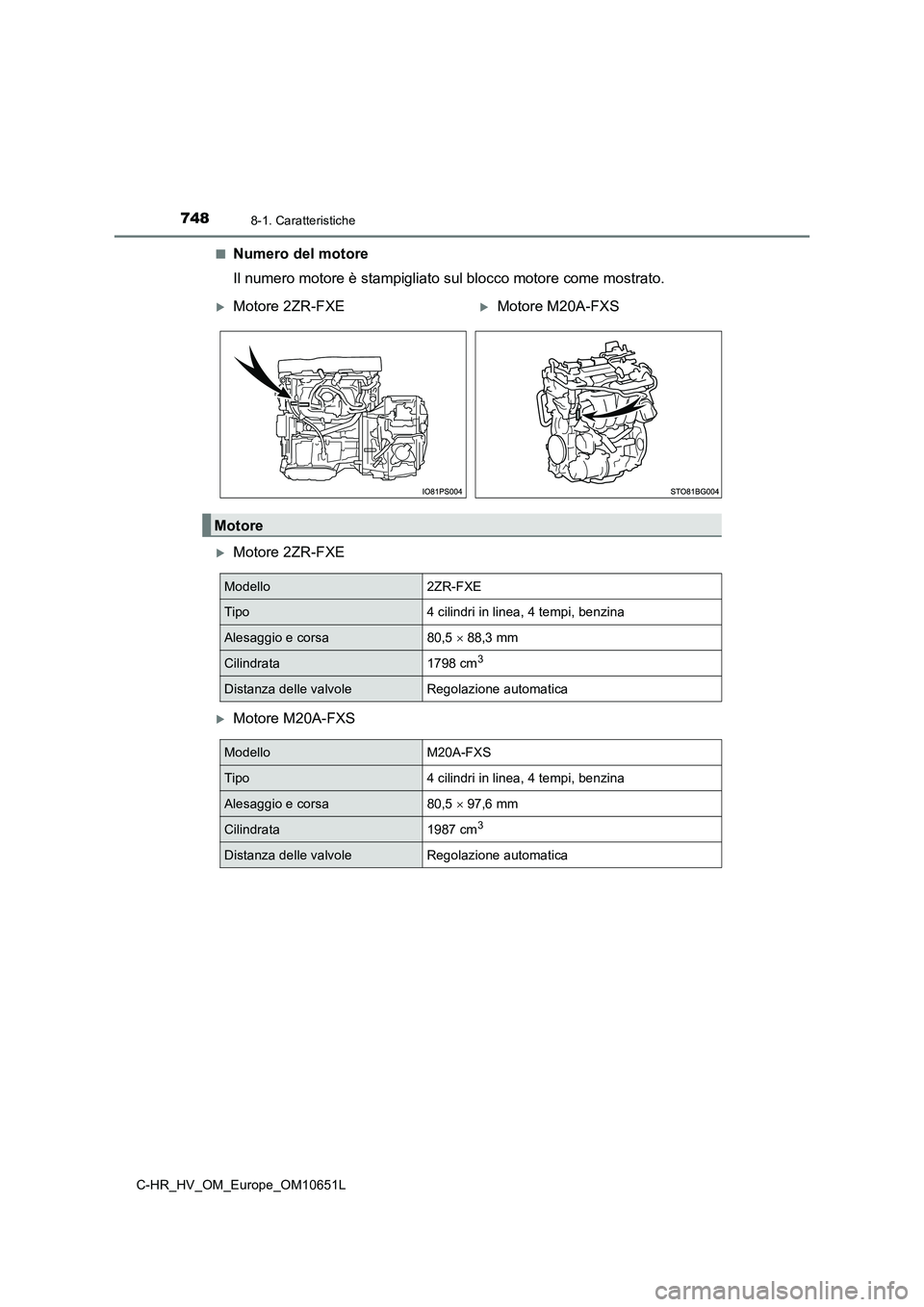

■Numero del motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Motore 2ZR-FXE
Motore M20A-FXS
Motore 2ZR-FXEMotore M20A-FXS
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1798 cm3
Distanza delle valvoleRegolazione automatica
ModelloM20A-FXS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1987 cm3
Distanza delle valvoleRegolazione automatica

7498-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo

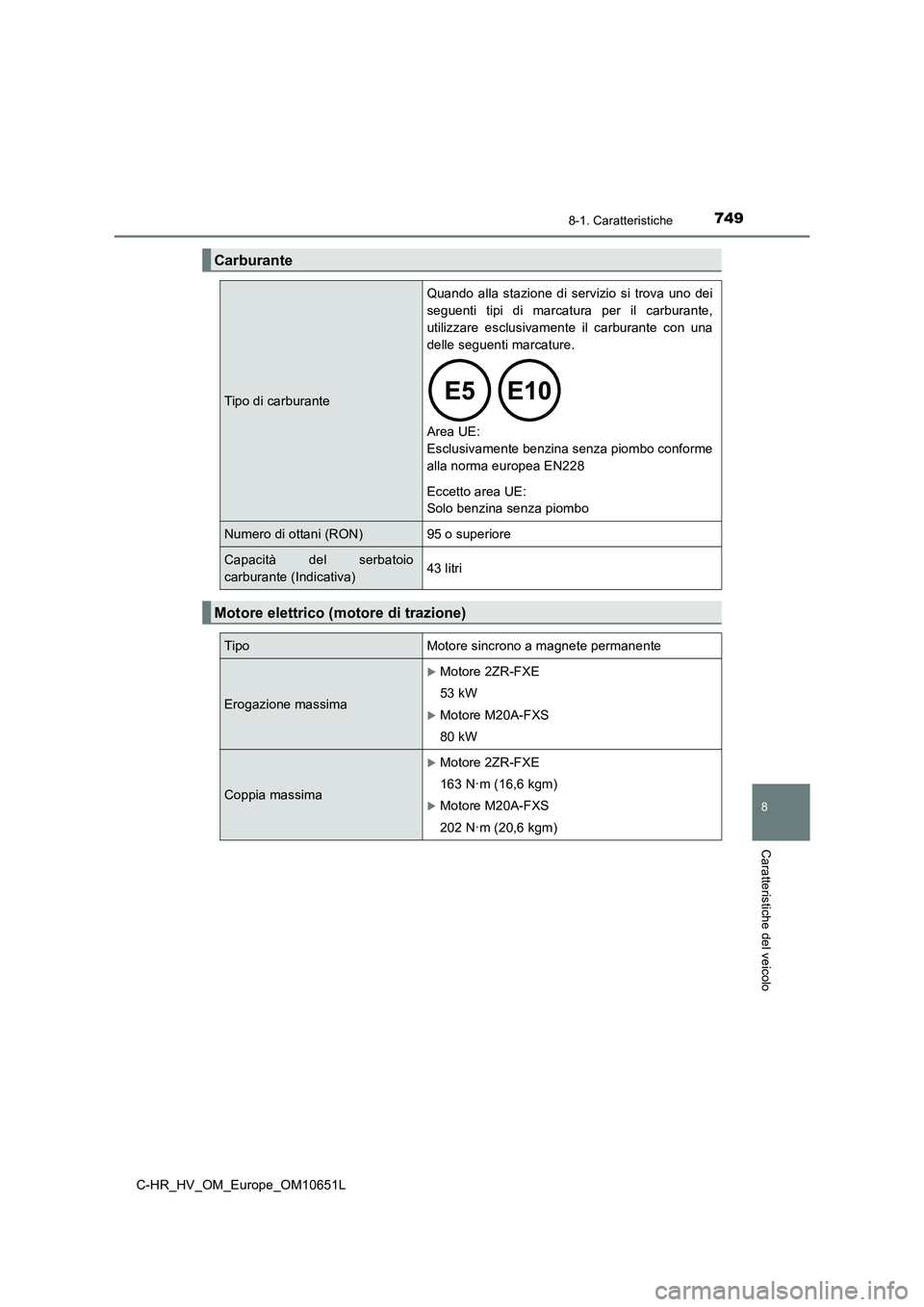

Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con una
delle seguenti marcature.

Area UE:
Esclusivamente benzina senza piombo conforme
alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)43 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima
Motore 2ZR-FXE
53 kW
Motore M20A-FXS
80 kW
Coppia massima
Motore 2ZR-FXE
163 N·m (16,6 kgm)
Motore M20A-FXS
202 N·m (20,6 kgm)

7508-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L

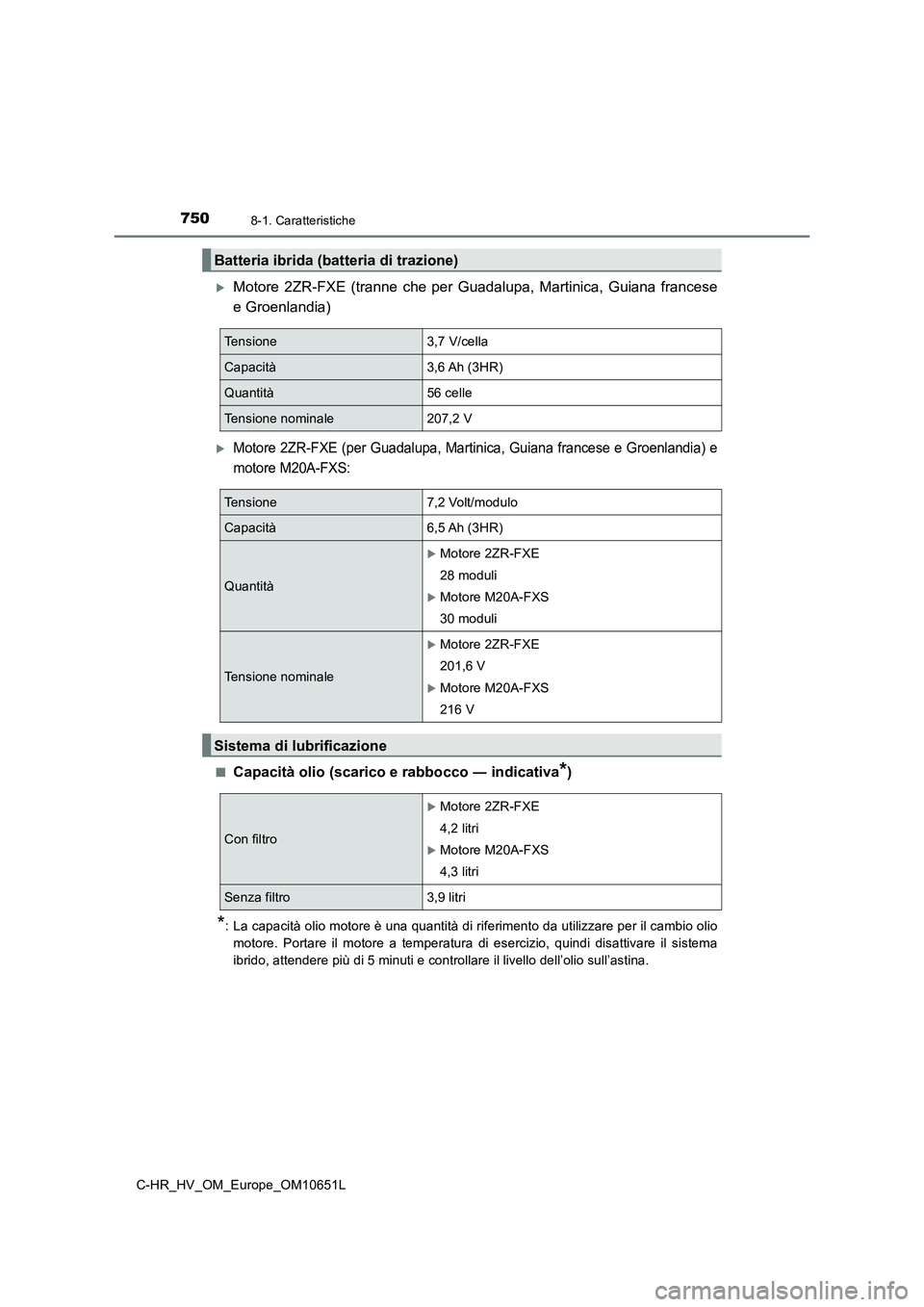

Motore 2ZR-FXE (tranne che per Guadalupa, Martinica, Guiana francese
e Groenlandia)
Motore 2ZR-FXE (per Guadalupa, Martinica, Guiana francese e Groenlandia) e
motore M20A-FXS:
■Capacità olio (scarico e rabbocco ― indicativa*)
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di esercizio, quindi disattivare il sistema
ibrido, attendere più di 5 minuti e controllare il livello dell’olio sull’astina.
Batteria ibrida (batteria di trazione)
Tensione3,7 V/cella
Capacità3,6 Ah (3HR)
Quantità56 celle
Tensione nominale207,2 V
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità
Motore 2ZR-FXE
28 moduli
Motore M20A-FXS
30 moduli
Tensione nominale
Motore 2ZR-FXE
201,6 V
Motore M20A-FXS
216 V
Sistema di lubrificazione
Con filtro
Motore 2ZR-FXE
4,2 litri
Motore M20A-FXS
4,3 litri
Senza filtro3,9 litri

7518-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo

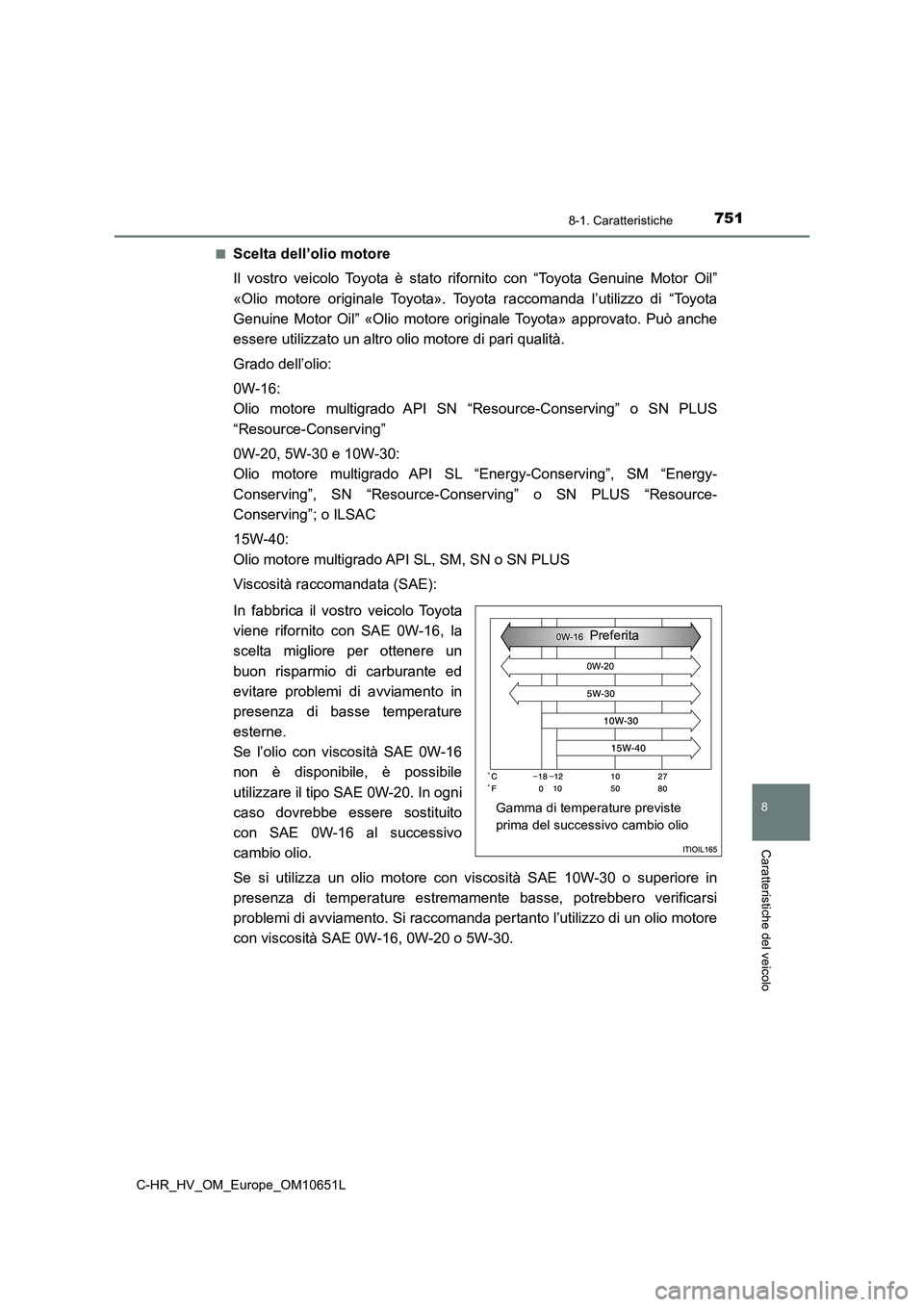

■Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-16:
Olio motore multigrado API SN “Resource-Conserving” o SN PLUS
“Resource-Conserving”
0W-20, 5W-30 e 10W-30:
Olio motore multigrado API SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” o SN PLUS “Resource-
Conserving”; o ILSAC
15W-40:
Olio motore multigrado API SL, SM, SN o SN PLUS
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-16, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-16
non è disponibile, è possibile
utilizzare il tipo SAE 0W-20. In ogni
caso dovrebbe essere sostituito
con SAE 0W-16 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse, potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo di un olio motore
con viscosità SAE 0W-16, 0W-20 o 5W-30.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

7528-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L

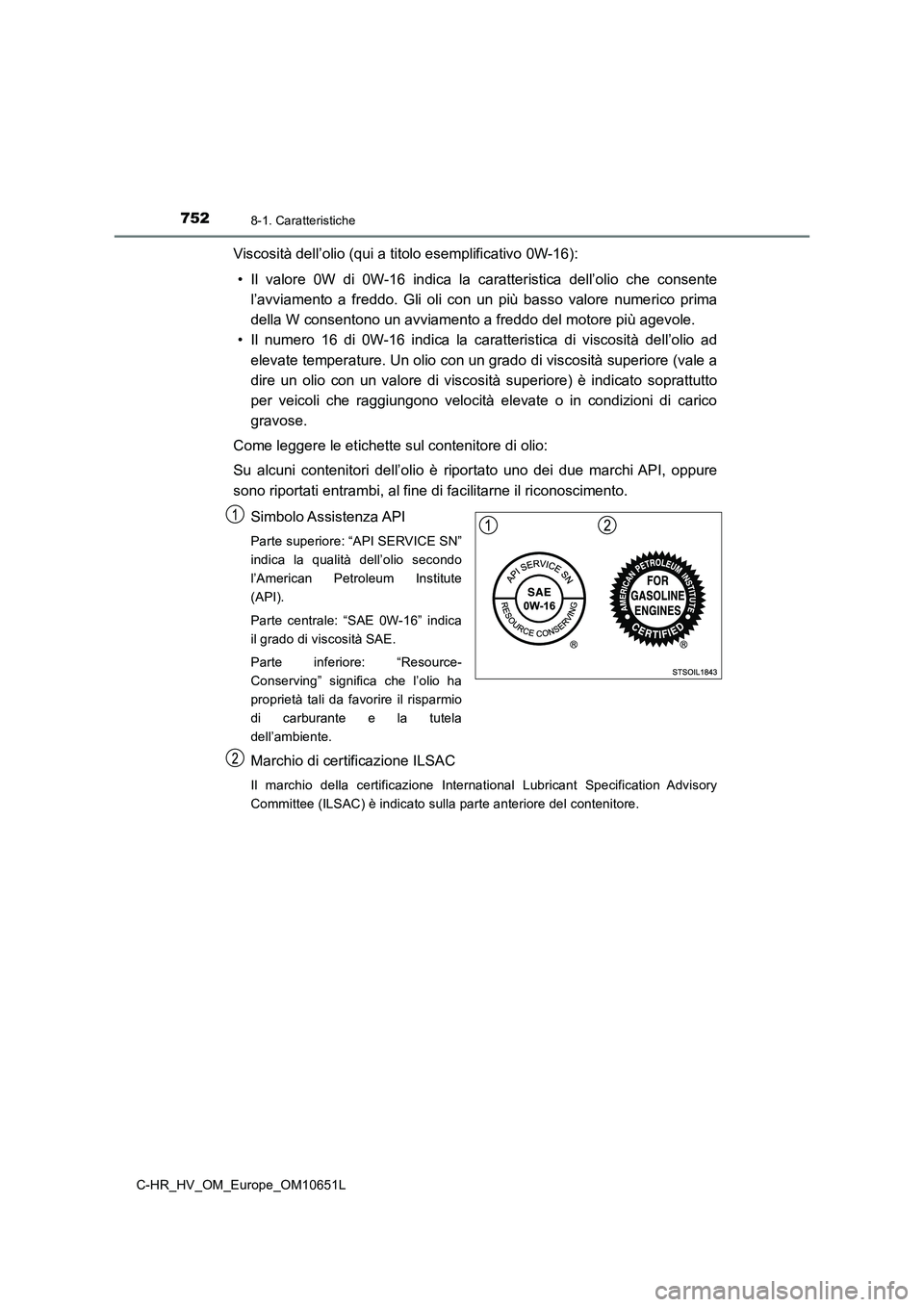

Viscosità dell’olio (qui a titolo esemplificativo 0W-16):
• Il valore 0W di 0W-16 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 16 di 0W-16 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-16” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
