7538-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

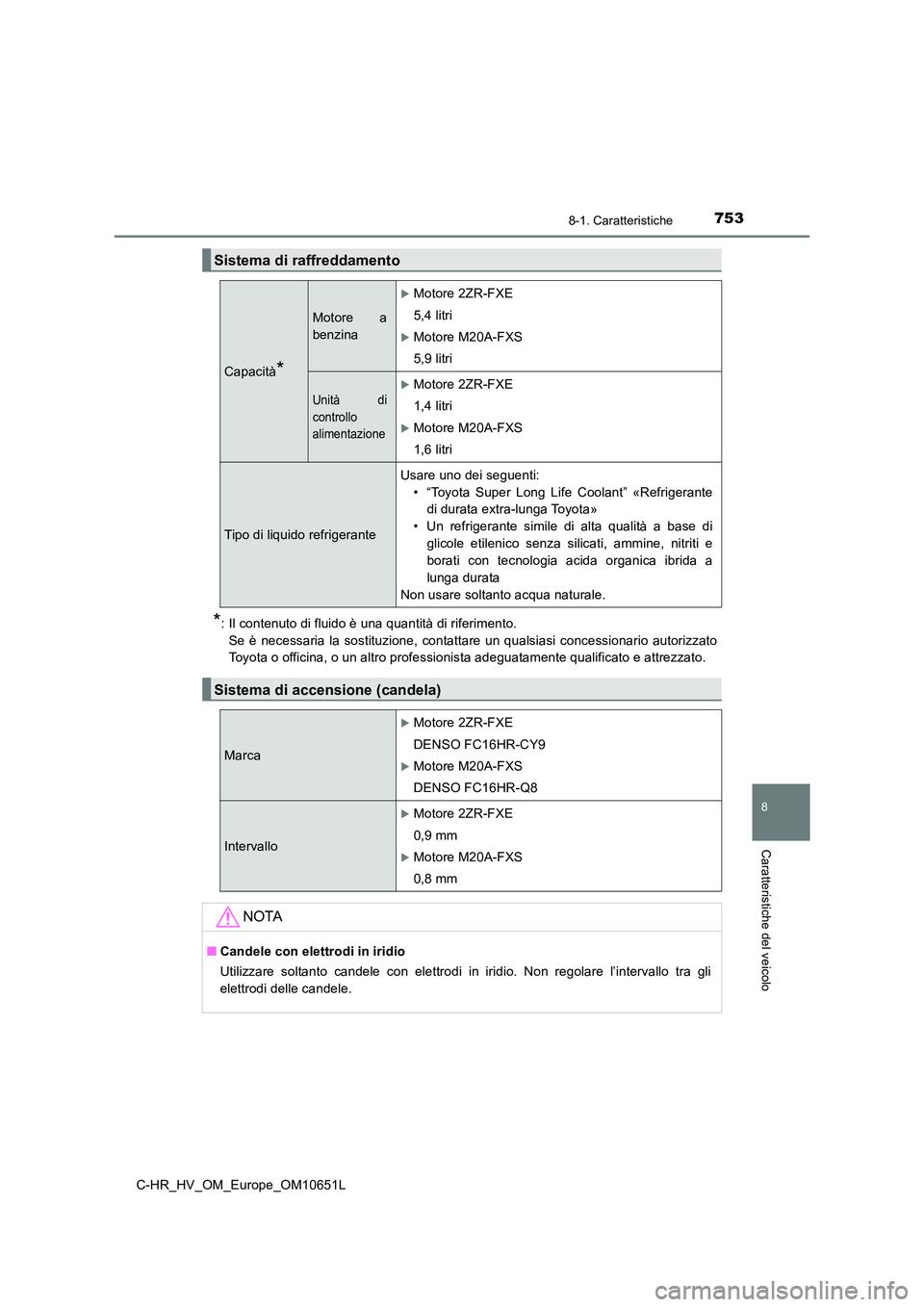

Sistema di raffreddamento
Capacità*
Motore a
benzina
Motore 2ZR-FXE
5,4 litri
Motore M20A-FXS
5,9 litri
Unità di
controllo
alimentazione
Motore 2ZR-FXE
1,4 litri
Motore M20A-FXS
1,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
Marca
Motore 2ZR-FXE
DENSO FC16HR-CY9
Motore M20A-FXS
DENSO FC16HR-Q8
Intervallo
Motore 2ZR-FXE
0,9 mm
Motore M20A-FXS
0,8 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.

7548-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Circuito elettrico (batteria a 12 volt)
Batteria
Rilevamento tensione relativa a
20 C:
Rilevamento densità relativa a
20 C:
12,0 Volt o superiore
(Portare su DISATTIVATO l’interruttore
POWER e accendere i fari abbaglianti per 30
secondi).
Se la tensione è inferiore al valore standard,
caricare la batteria.
1,25 o superiore
Se la densità relativa è inferiore al valore
standard, ricaricare la batteria.
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Cambio
Contenuto di liquido*
Motore 2ZR-FXE
3,6 litri
Motore M20A-FXS
3,8 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF Originale
Toyota WS»
NOTA
■ Tipo di liquido del cambio
L’uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale
Toyota WS» potrebbe causare un deterioramento della qualità del cambio delle
marce, il bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al
cambio del veicolo.

7558-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo
*: Distanza minima del pedale quando premuto con una forza di 300 N (30,6 kgf)
mentre il sistema ibrido è in funzione.
Freni
Distanza del pedale*
Veicoli con guida a sinistra
134 mm
Veicoli con guida a destra
125 mm
Gioco del pedale 1  5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm

7568-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
Pneumatici da 17 pollici
Pneumatici da 18 pollici
Ruotino di scorta (se presente)
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Pneumatici e cerchi
Dimensioni dei pneumatici215/60R17 96H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)Posteriore
Ruota di
scorta
Dimensioni delle ruote17  6 1/2J
Coppia dadi ruote103 N·m (10,5 kgm)
Dimensioni dei pneumatici225/50R18 95V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Posteriore
Dimensioni delle ruote18  7J
Coppia dadi ruote103 N·m (10,5 kgm)
Dimensioni dei pneumaticiT145/90D16 106M,
T145/70D18 107M
Pressione di gonfiaggio dei pneumatici
(Pressione di gonfiaggio raccomandata
a pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T, 18  4T
Coppia dadi ruote103 N·m (10,5 kgm)

7578-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo
Lampadine
LampadineWTip o
Esterno
Fari fendinebbia (tipo a lampadina)*19A
Luci degli indicatori di direzione
anteriori (tipo a lampadina)21B
Luci degli indicatori di direzione laterali5B
Luci di stop/di coda (tipo a lampadina)21/5C
Luci degli indicatori di direzione
posteriori (tipo a lampadina)21B
Faro retronebbia (tipo a lampadina)21C
Luci di retromarcia (tipo a lampadina)16C
Luci della targa5C
Abitacolo
Luci di cortesia alette parasole8C
Luci abitacolo/di cortesia anteriori5C
Luce parte posteriore dell’abitacolo8D
Luce del vano bagagli5C
A: Lampadine alogene H16
C: Lampadine con base a cuneo
(trasparenti)
*: Se presente
B: Lampadine con base a cuneo
(ambra)
D: Lampadine ad attacco doppio

7588-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
Informazioni sul carburante
■Utilizzo di benzina miscelata con etanolo in un motore a benzina
Toyota consente l’utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da
utilizzare abbia un adeguato numero di ottani (RON).
■ Se il motore detona
● Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di
accelerazione o durante la marcia in salita. Si tratta di rumori normali e non c’è
bisogno di preoccuparsi.
Quando alla stazione di servizio si trova uno dei seguenti tipi di
marcatura per il carburante, utilizza re esclusivamente il carburante con
una delle seguenti marcature.

Area UE:
Utilizzare esclusivamente benzina senza piombo conforme alla norma
europea EN228.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.
Eccetto area UE:
Utilizzare soltanto benzina senza piombo.
Per prestazioni del motore ottimali, scegliere una benzina senza
piombo con numero di ottani RON pari a 95 o superiore.

7598-1. Caratteristiche
C-HR_HV_OM_Europe_OM10651L
8
Caratteristiche del veicolo

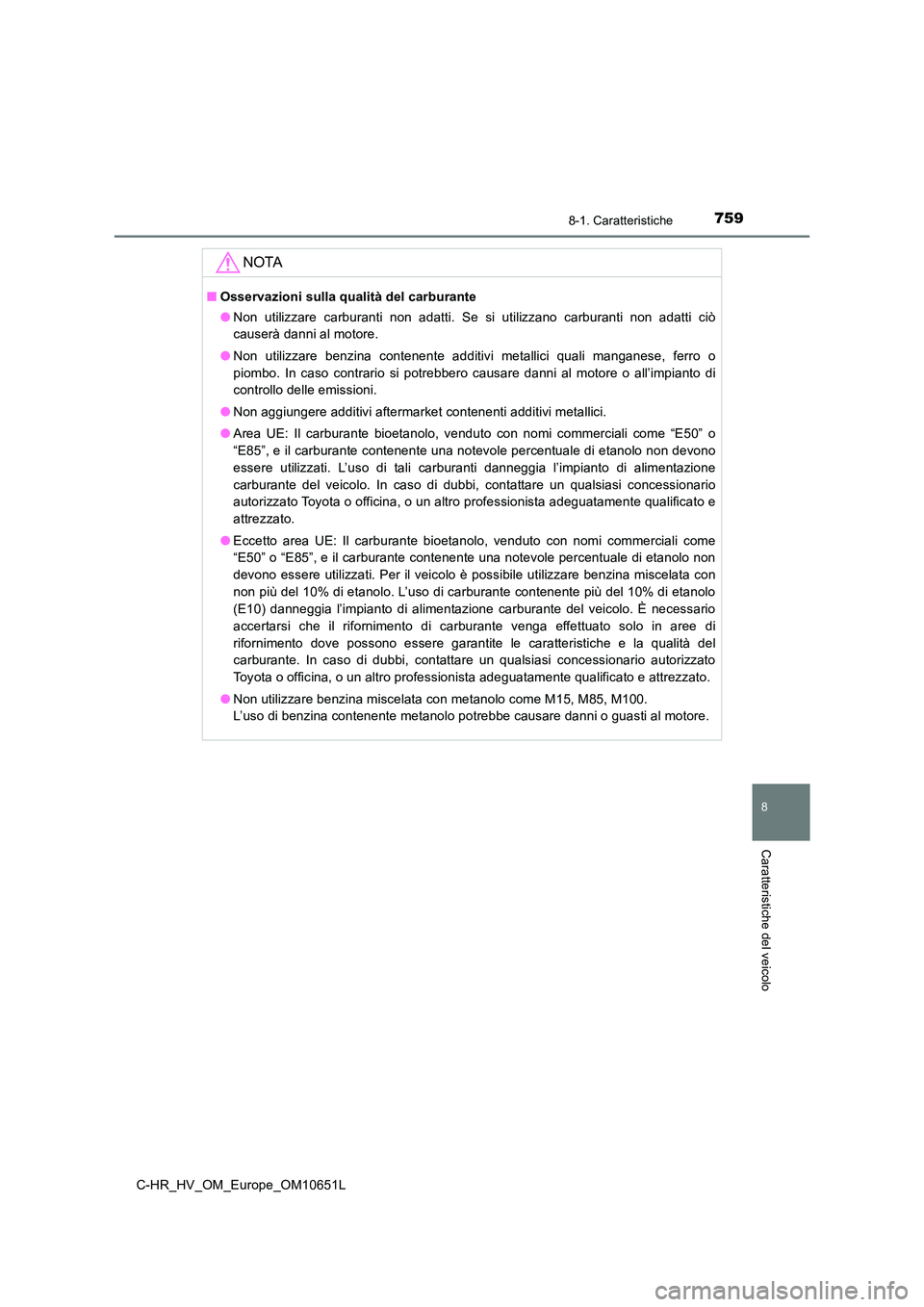

NOTA
■Osservazioni sulla qualità del carburante
● Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò
causerà danni al motore.
● Non utilizzare benzina contenente additivi metallici quali manganese, ferro o
piombo. In caso contrario si potrebbero causare danni al motore o all’impianto di
controllo delle emissioni.
● Non aggiungere additivi aftermarket contenenti additivi metallici.
● Area UE: Il carburante bioetanolo, venduto con nomi commerciali come “E50” o
“E85”, e il carburante contenente una notevole percentuale di etanolo non devono
essere utilizzati. L’uso di tali carburanti danneggia l’impianto di alimentazione
carburante del veicolo. In caso di dubbi, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Eccetto area UE: Il carburante bioetanolo, venduto con nomi commerciali come
“E50” o “E85”, e il carburante contenente una notevole percentuale di etanolo non
devono essere utilizzati. Per il veicolo è possibile utilizzare benzina miscelata con
non più del 10% di etanolo. L’uso di carburante contenente più del 10% di etanolo
(E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario
accertarsi che il rifornimento di carburante venga effettuato solo in aree di
rifornimento dove possono essere garantite le caratteristiche e la qualità del
carburante. In caso di dubbi, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non utilizzare benzina miscelata con metanolo come M15, M85, M100.
L’uso di benzina contenente metanolo potrebbe causare danni o guasti al motore.

7608-2. Personalizzazione
C-HR_HV_OM_Europe_OM10651L
Caratteristiche personalizzabili
■Modifiche attraverso il display multifunzione
Premere “ ” o “” fra gli interruttori di comando e selezionare .
Premere “ ” o “” fra gli interruttori di comando del misuratore e
selezionare “Impostazioni indicatori”, quindi premere .
Premere “ ” o “” fra gli interruttori di comando, selezionare la voce e
quindi premere .
Premere “ ” o “” fra gli interruttori di comando, selezionare
l’impostazione desiderata e quindi premere .
Per tornare alla schermata precedente o per uscire dalla modalità di
personalizzazione, premere .
Il veicolo ha una serie di caratteristiche elettroniche che possono
essere personalizzate in base alle preferenze. Le impostazioni di
queste funzioni possono essere modificate utilizzando il display
multifunzione, il sistema di navigazi one/multimediale o rivolgendosi a
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Personalizzazione delle caratteristiche del veicolo
1
2
3
4
