3534-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

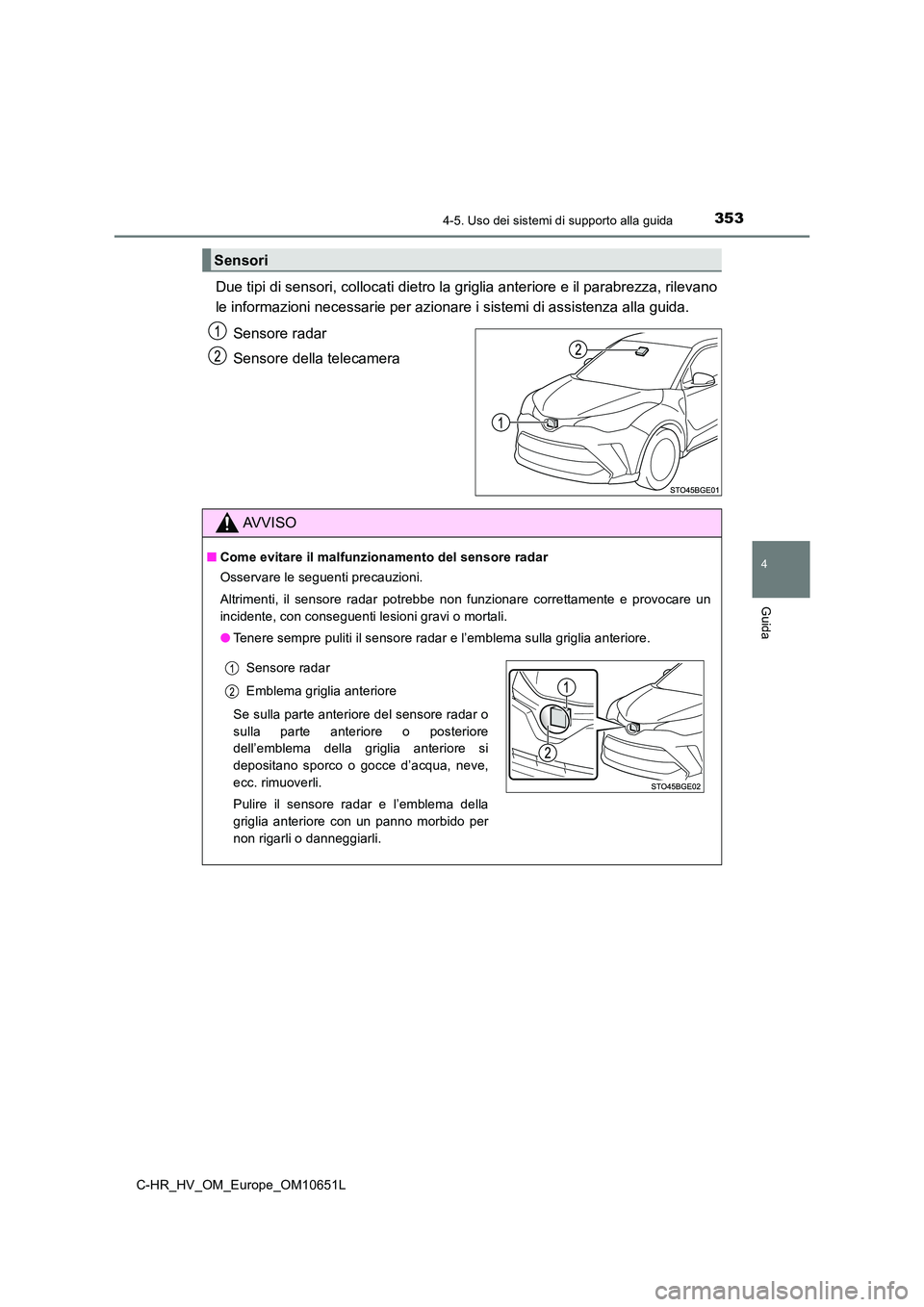

Due tipi di sensori, collocati dietro la griglia anteriore e il parabrezza, rilevano
le informazioni necessarie per azionare i sistemi di assistenza alla guida.
Sensore radar
Sensore della telecamera
Sensori
AVVISO
■ Come evitare il malfunzionamento del sensore radar
Osservare le seguenti precauzioni.
Altrimenti, il sensore radar potrebbe non funzionare correttamente e provocare un
incidente, con conseguenti lesioni gravi o mortali.
● Tenere sempre puliti il sensore radar e l’emblema sulla griglia anteriore.
Sensore radar
Emblema griglia anteriore
Se sulla parte anteriore del sensore radar o
sulla parte anteriore o posteriore
dell’emblema della griglia anteriore si
depositano sporco o gocce d’acqua, neve,
ecc. rimuoverli.
Pulire il sensore radar e l’emblema della
griglia anteriore con un panno morbido per
non rigarli o danneggiarli.

3544-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
AVVISO
●Non applicare accessori, adesivi (anche se trasparenti) o altri oggetti al sensore
radar, all’emblema della griglia anteriore o nella zona circostante.
● Non sottoporre il sensore radar o la zona circostante a forti impatti.
Se il sensore radar, la griglia anteriore o il paraurti anteriore sotto stati sottoposti a
un forte urto, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Non smontare il sensore radar.
● Non modificare o verniciare il sensore radar, l’emblema della griglia anteriore e la
zona circostante.
● Per smontare e installare o sostituire il sensore radar, la griglia anteriore o il
paraurti anteriore contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Come evitare il malfunzionamento del sensore telecamera
Osservare le seguenti precauzioni.
Altrimenti, il sensore telecamera potrebbe non funzionare correttamente e provocare
un incidente, con conseguenti lesioni gravi o mortali.
● Mantenere sempre pulito il parabrezza.
• Se il parabrezza è sporco oppure vi aderiscono particelle oleose, pioggia, neve,
ecc., provvedere alla sua pulizia.
• Se viene applicato un prodotto per il trattamento superficiale dei cristalli al
parabrezza, sarà sempre necessario utilizzare i tergicristalli del parabrezza per
rimuovere gocce d’acqua, ecc. dalla zona del parabrezza davanti al sensore
telecamera.
• Se la parte interna del parabrezza davanti al sensore telecamera è sporca,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Non applicare oggetti quali adesivi, anche se
trasparenti, ecc. sulla parte esterna del
parabrezza davanti al sensore telecamera
(area ombreggiata nella figura).
A: Dalla parte superiore del parabrezza a
circa 1 cm sotto il punto più basso del
sensore telecamera
B: Circa 20 cm (circa 10 cm a destra e a
sinistra rispetto al punto centrale del
sensore telecamera)

3554-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
AVVISO
●Se la zona del parabrezza davanti al sensore telecamera è appannata o coperta di
condensa o ghiaccio, usare lo sbrinatore per disappannarla o per rimuovere
condensa o ghiaccio. ( P. 541)
● Se non si riesce a rimuovere adeguatamente le gocce d’acqua dalla zona del
parabrezza davanti al sensore telecamera utilizzando i tergicristalli, sostituire
l’inserto o la spazzola.
Se gli inserti o le spazzole devono essere sostituiti, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Non applicare alcun trattamento di azzurramento al cristallo del parabrezza.
● Sostituire il parabrezza se è danneggiato o incrinato.
Se il parabrezza deve essere sostituito, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non bagnare il sensore telecamera.
● Non irradiare luce potente all’interno del sensore telecamera.
● Non sporcare o danneggiare il sensore telecamera.
Durante la pulizia dell’interno del parabrezza, evitare che il detergente per vetri
entri in contatto con le lenti. Inoltre, non toccare la lente.
Se la lente è sporca o danneggiata, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
● Non sottoporre il sensore telecamera a forti impatti.
● Non modificare la posizione di installazione o la direzione del sensore della
telecamera, né smontarlo.
● Non smontare il sensore della telecamera.
● Non modificare alcun componente della vettura nella zona circostante il sensore
telecamera (specchietto retrovisore interno, ecc.) o del soffitto.
● Non applicare al cofano, alla griglia o al paraurti anteriori accessori che potrebbero
ostruire il sensore telecamera. Per ulteriori dettagli, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● Se si deve trasportare sul tetto una tavola da surf o un oggetto di grandi
dimensioni, accertarsi che essi non ostruiscano il sensore telecamera.
● Non modificare i fari o le altre luci.

3564-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

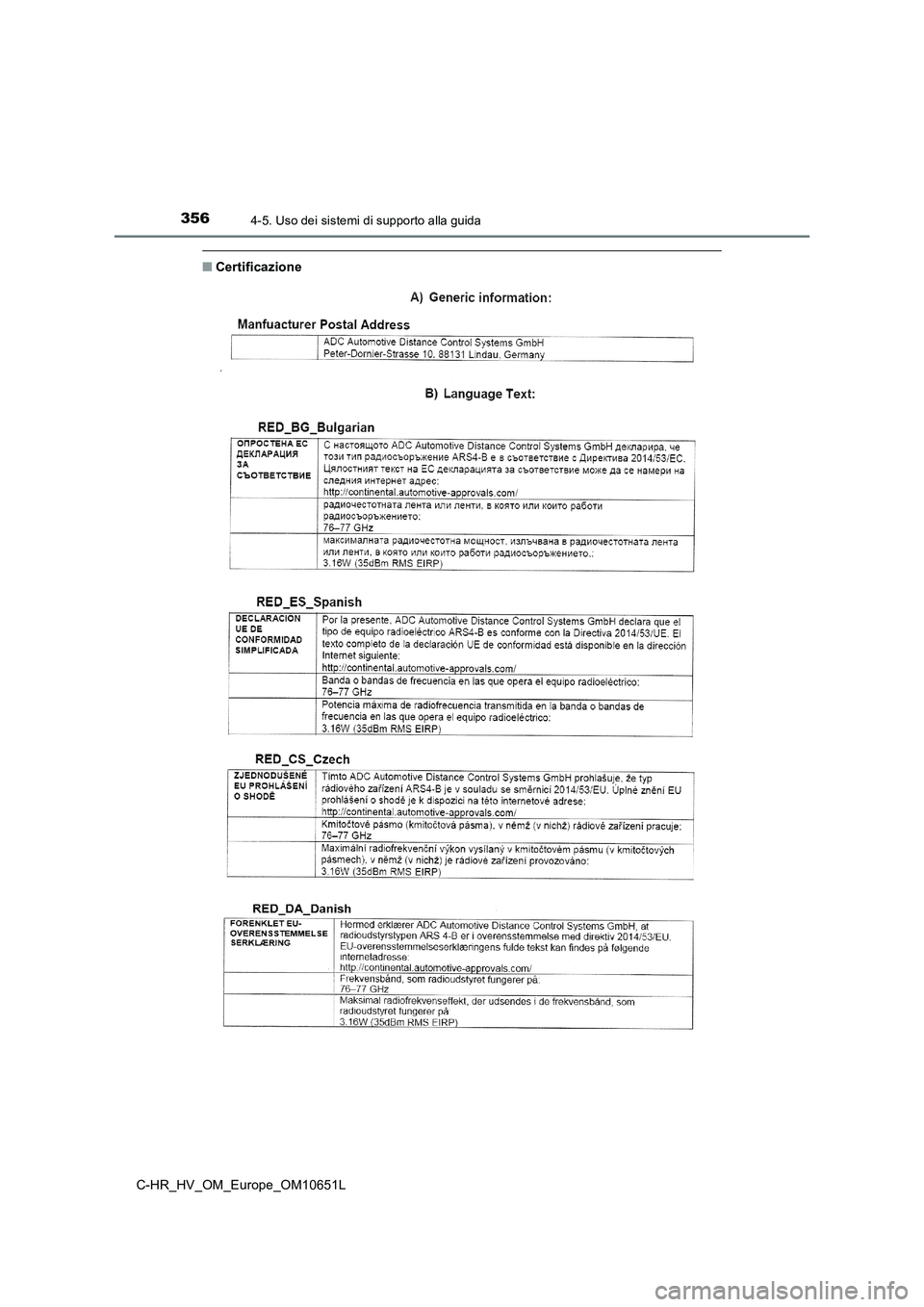

■Certificazione

3574-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

3584-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

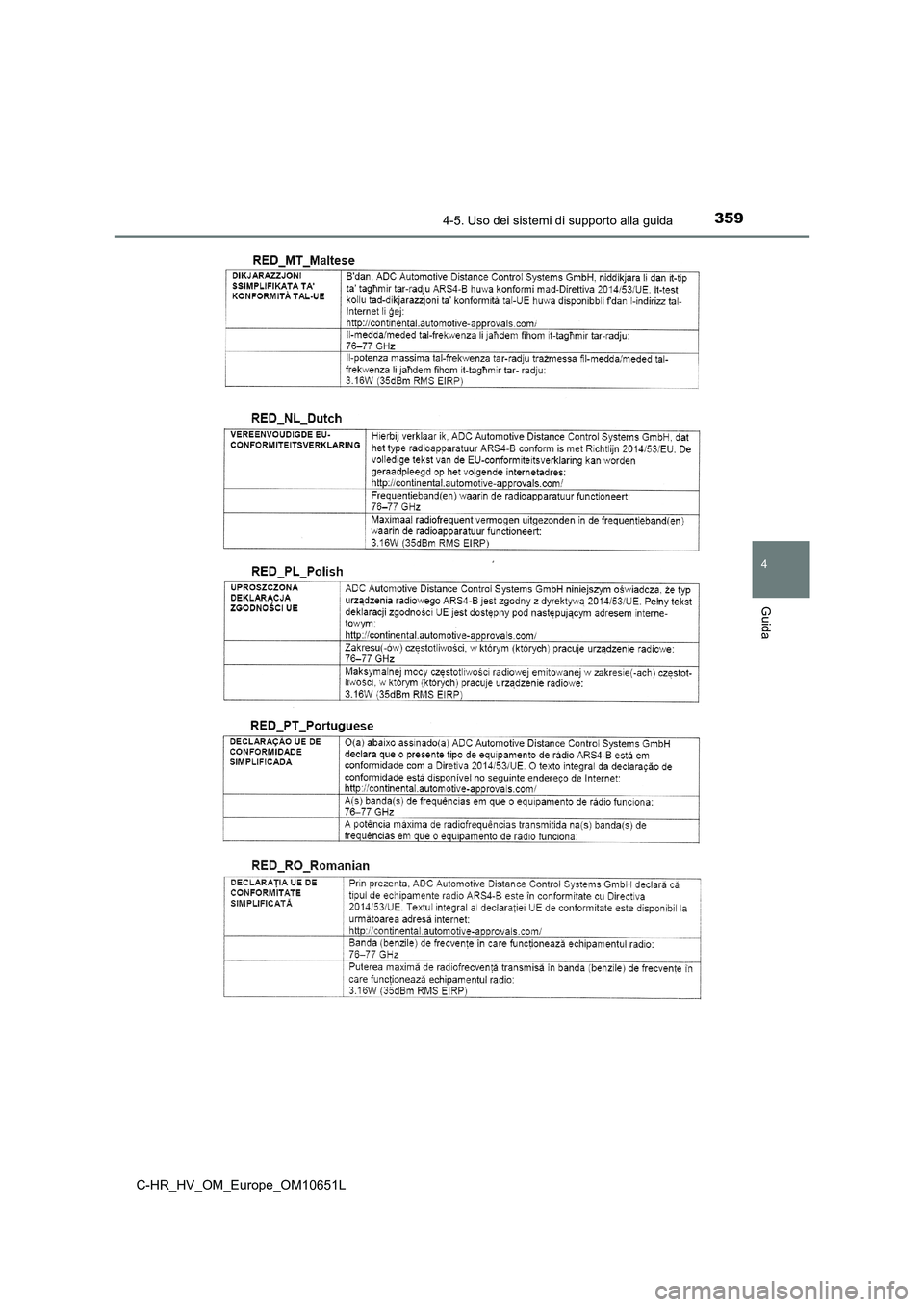

3594-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

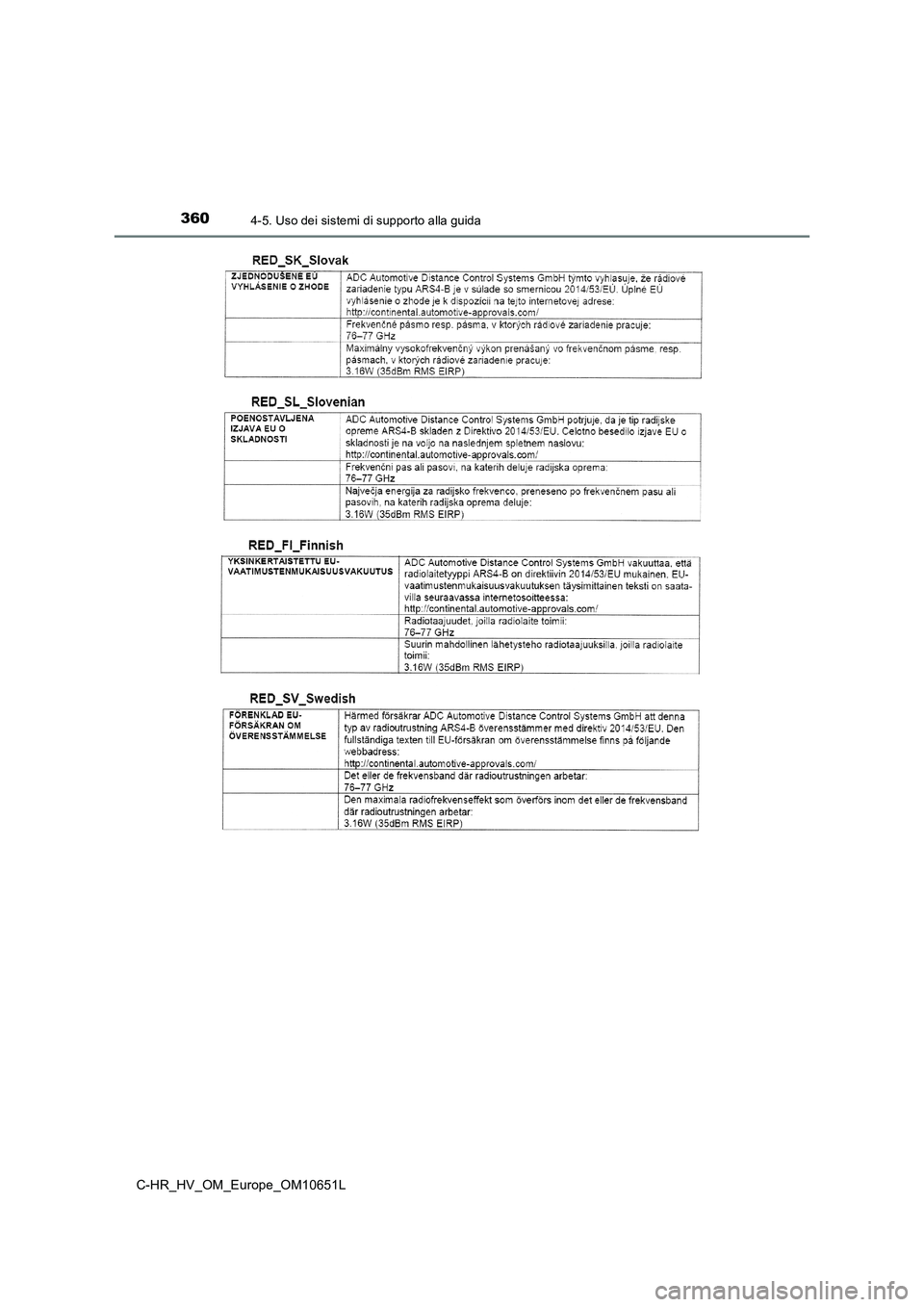

3604-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L
