2019 TOYOTA C-HR Manuale duso (in Italian)

5134-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

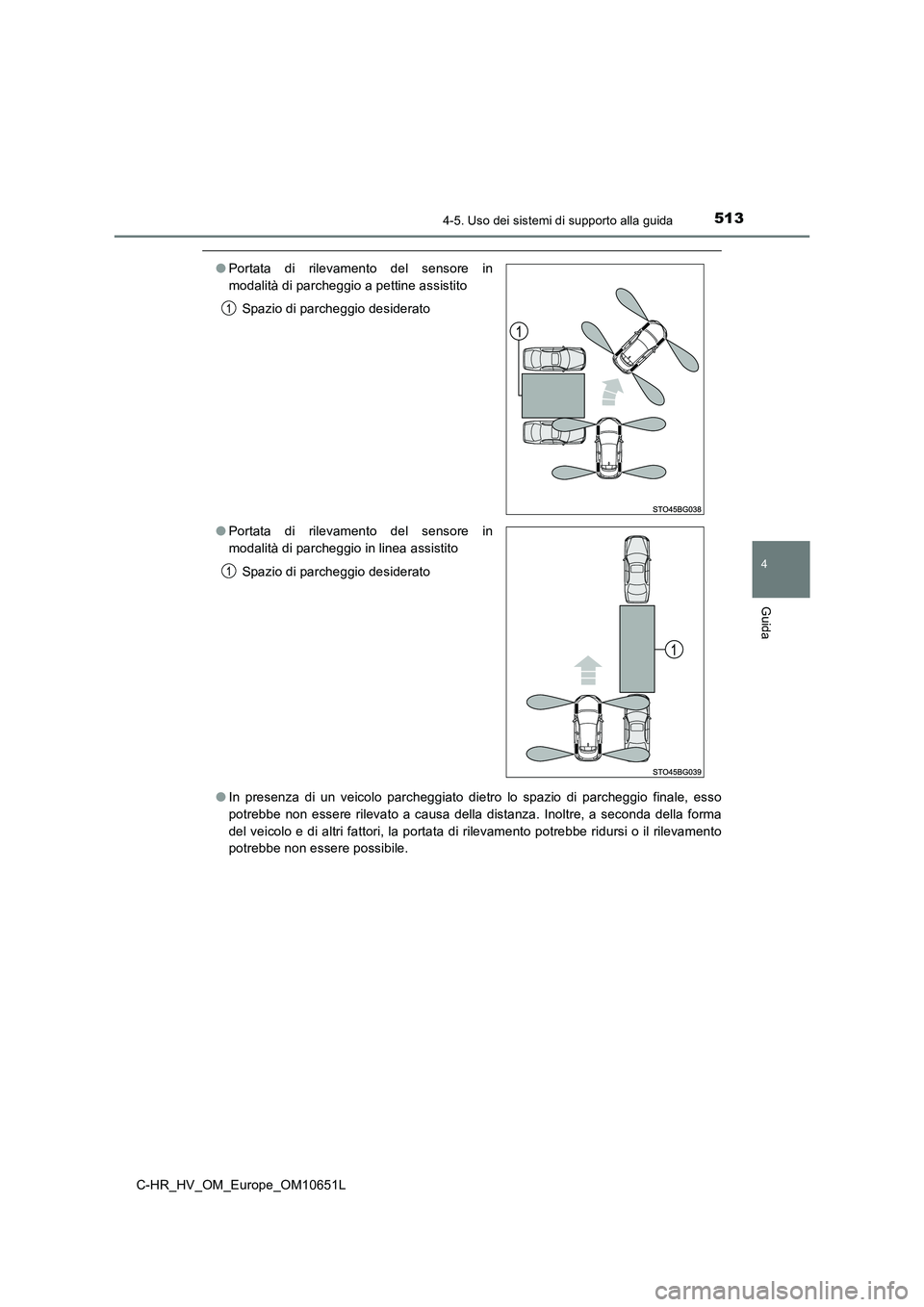

●In presenza di un veicolo parcheggiato dietro lo spazio di parcheggio finale, esso
potrebbe non essere rilevato a causa della distanza. Inoltre, a seconda della forma
del veicolo e di altri fattori, la portata di rilevamento potrebbe ridursi o il rilevamento
potrebbe non essere possibile.
● Portata di rilevamento del sensore in
modalità di parcheggio a pettine assistito
Spazio di parcheggio desiderato
● Portata di rilevamento del sensore in
modalità di parcheggio in linea assistito
Spazio di parcheggio desiderato

5144-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

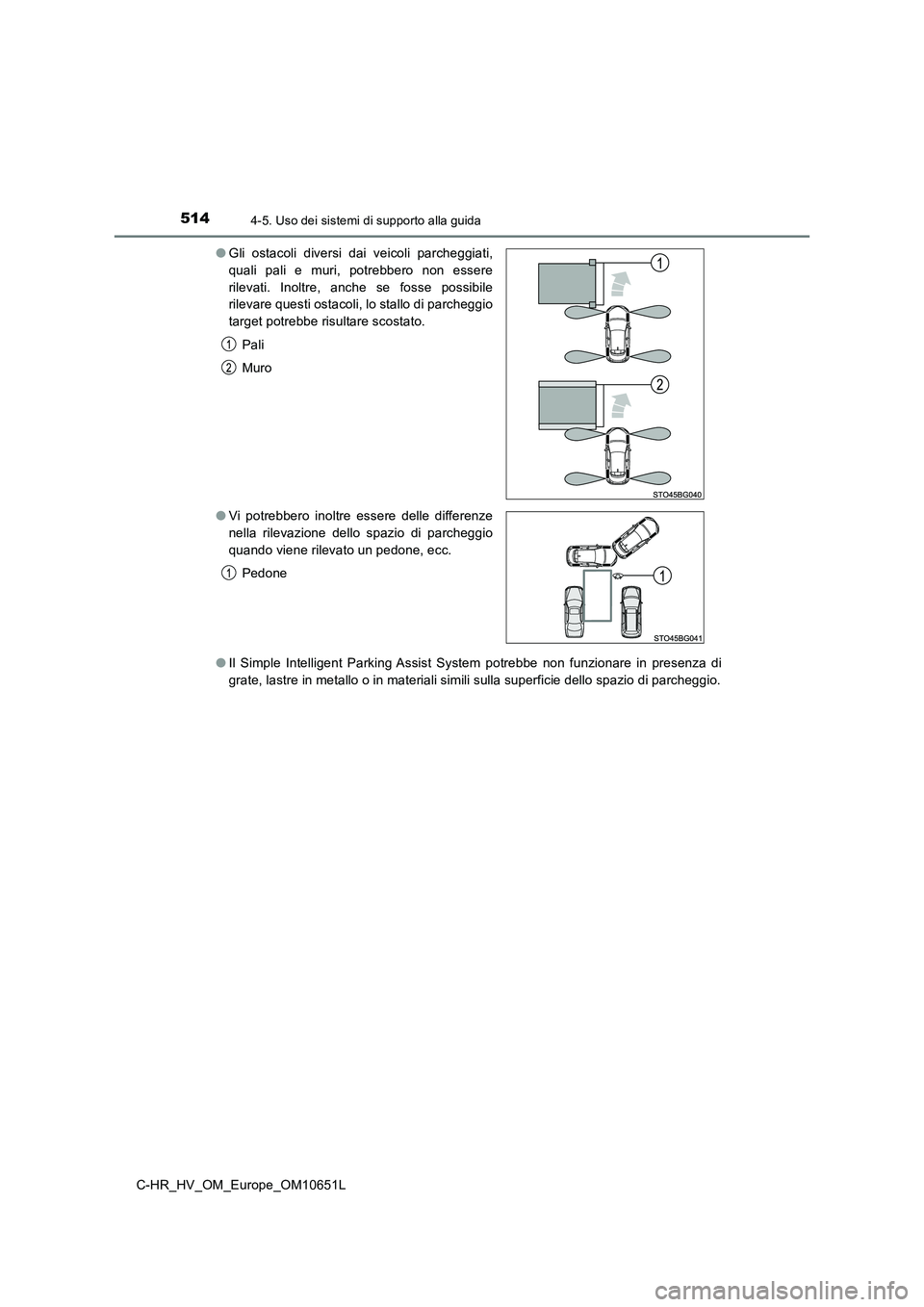

● Il Simple Intelligent Parking Assist System potrebbe non funzionare in presenza di
grate, lastre in metallo o in materiali simili sulla superficie dello spazio di parcheggio.
● Gli ostacoli diversi dai veicoli parcheggiati,
quali pali e muri, potrebbero non essere
rilevati. Inoltre, anche se fosse possibile
rilevare questi ostacoli, lo stallo di parcheggio
target potrebbe risultare scostato.
Pali
Muro
● Vi potrebbero inoltre essere delle differenze
nella rilevazione dello spazio di parcheggio
quando viene rilevato un pedone, ecc.
Pedone

5154-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

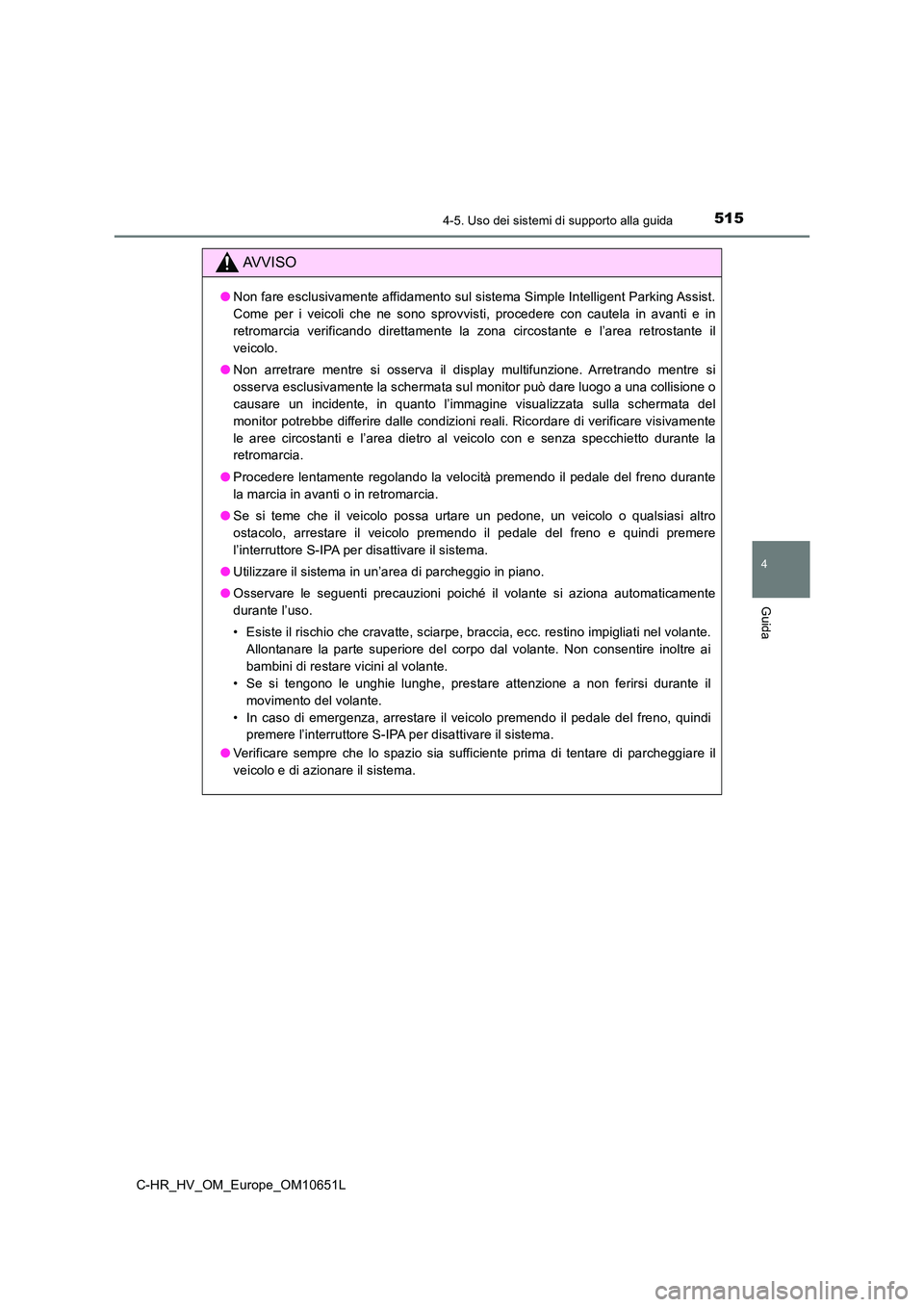

AVVISO
●Non fare esclusivamente affidamento sul sistema Simple Intelligent Parking Assist.
Come per i veicoli che ne sono sprovvisti, procedere con cautela in avanti e in
retromarcia verificando direttamente la zona circostante e l’area retrostante il
veicolo.
● Non arretrare mentre si osserva il display multifunzione. Arretrando mentre si
osserva esclusivamente la schermata sul monitor può dare luogo a una collisione o
causare un incidente, in quanto l’immagine visualizzata sulla schermata del
monitor potrebbe differire dalle condizioni reali. Ricordare di verificare visivamente
le aree circostanti e l’area dietro al veicolo con e senza specchietto durante la
retromarcia.
● Procedere lentamente regolando la velocità premendo il pedale del freno durante
la marcia in avanti o in retromarcia.
● Se si teme che il veicolo possa urtare un pedone, un veicolo o qualsiasi altro
ostacolo, arrestare il veicolo premendo il pedale del freno e quindi premere
l’interruttore S-IPA per disattivare il sistema.
● Utilizzare il sistema in un’area di parcheggio in piano.
● Osservare le seguenti precauzioni poiché il volante si aziona automaticamente
durante l’uso.
• Esiste il rischio che cravatte, sciarpe, braccia, ecc. restino impigliati nel volante.
Allontanare la parte superiore del corpo dal volante. Non consentire inoltre ai
bambini di restare vicini al volante.
• Se si tengono le unghie lunghe, prestare attenzione a non ferirsi durante il
movimento del volante.
• In caso di emergenza, arrestare il veicolo premendo il pedale del freno, quindi
premere l’interruttore S-IPA per disattivare il sistema.
● Verificare sempre che lo spazio sia sufficiente prima di tentare di parcheggiare il
veicolo e di azionare il sistema.

5164-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

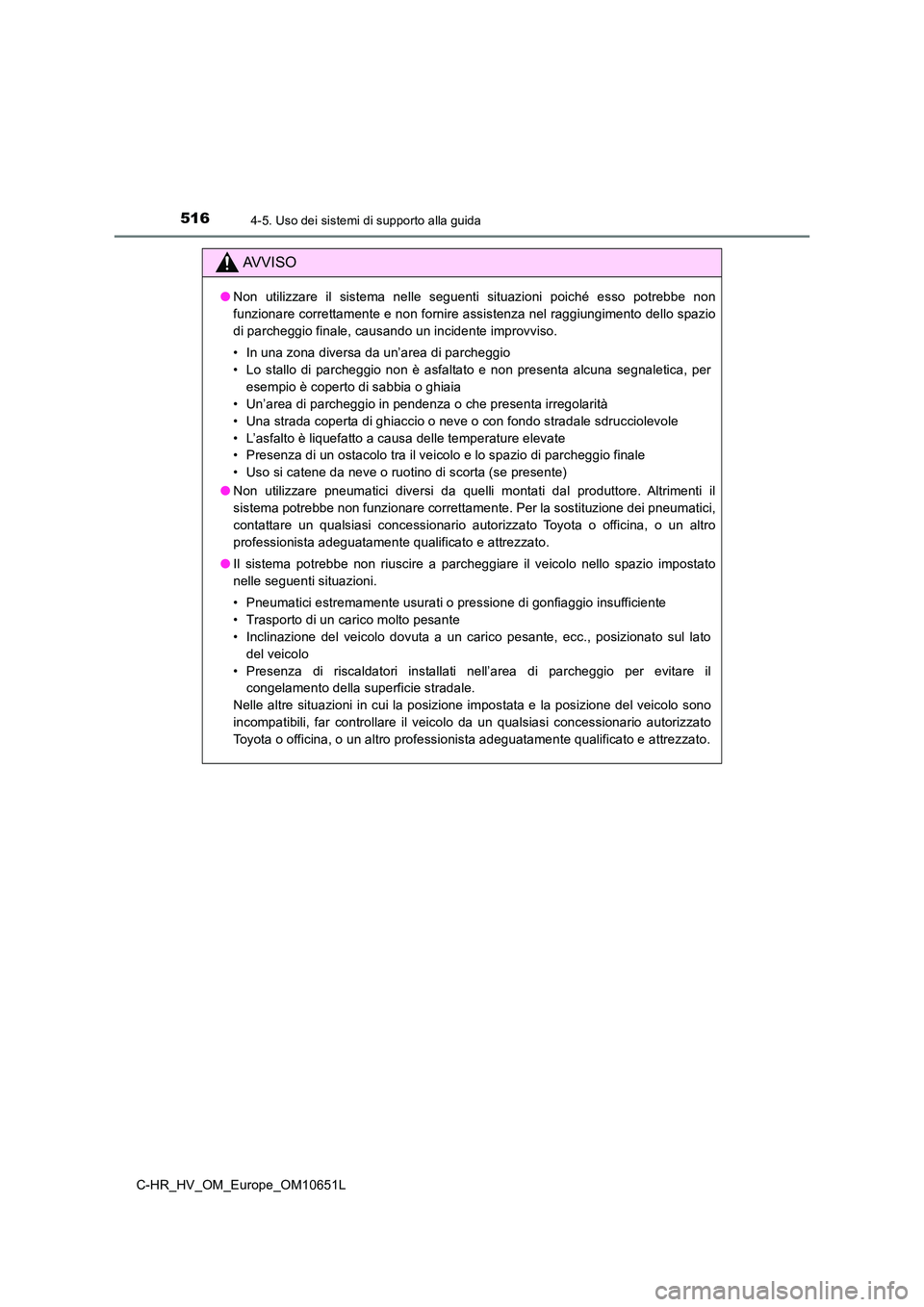

AVVISO
●Non utilizzare il sistema nelle seguenti situazioni poiché esso potrebbe non
funzionare correttamente e non fornire assistenza nel raggiungimento dello spazio
di parcheggio finale, causando un incidente improvviso.
• In una zona diversa da un’area di parcheggio
• Lo stallo di parcheggio non è asfaltato e non presenta alcuna segnaletica, per
esempio è coperto di sabbia o ghiaia
• Un’area di parcheggio in pendenza o che presenta irregolarità
• Una strada coperta di ghiaccio o neve o con fondo stradale sdrucciolevole
• L’asfalto è liquefatto a causa delle temperature elevate
• Presenza di un ostacolo tra il veicolo e lo spazio di parcheggio finale
• Uso si catene da neve o ruotino di scorta (se presente)
● Non utilizzare pneumatici diversi da quelli montati dal produttore. Altrimenti il
sistema potrebbe non funzionare correttamente. Per la sostituzione dei pneumatici,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Il sistema potrebbe non riuscire a parcheggiare il veicolo nello spazio impostato
nelle seguenti situazioni.
• Pneumatici estremamente usurati o pressione di gonfiaggio insufficiente
• Trasporto di un carico molto pesante
• Inclinazione del veicolo dovuta a un carico pesante, ecc., posizionato sul lato
del veicolo
• Presenza di riscaldatori installati nell’area di parcheggio per evitare il
congelamento della superficie stradale.
Nelle altre situazioni in cui la posizione impostata e la posizione del veicolo sono
incompatibili, far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

5174-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

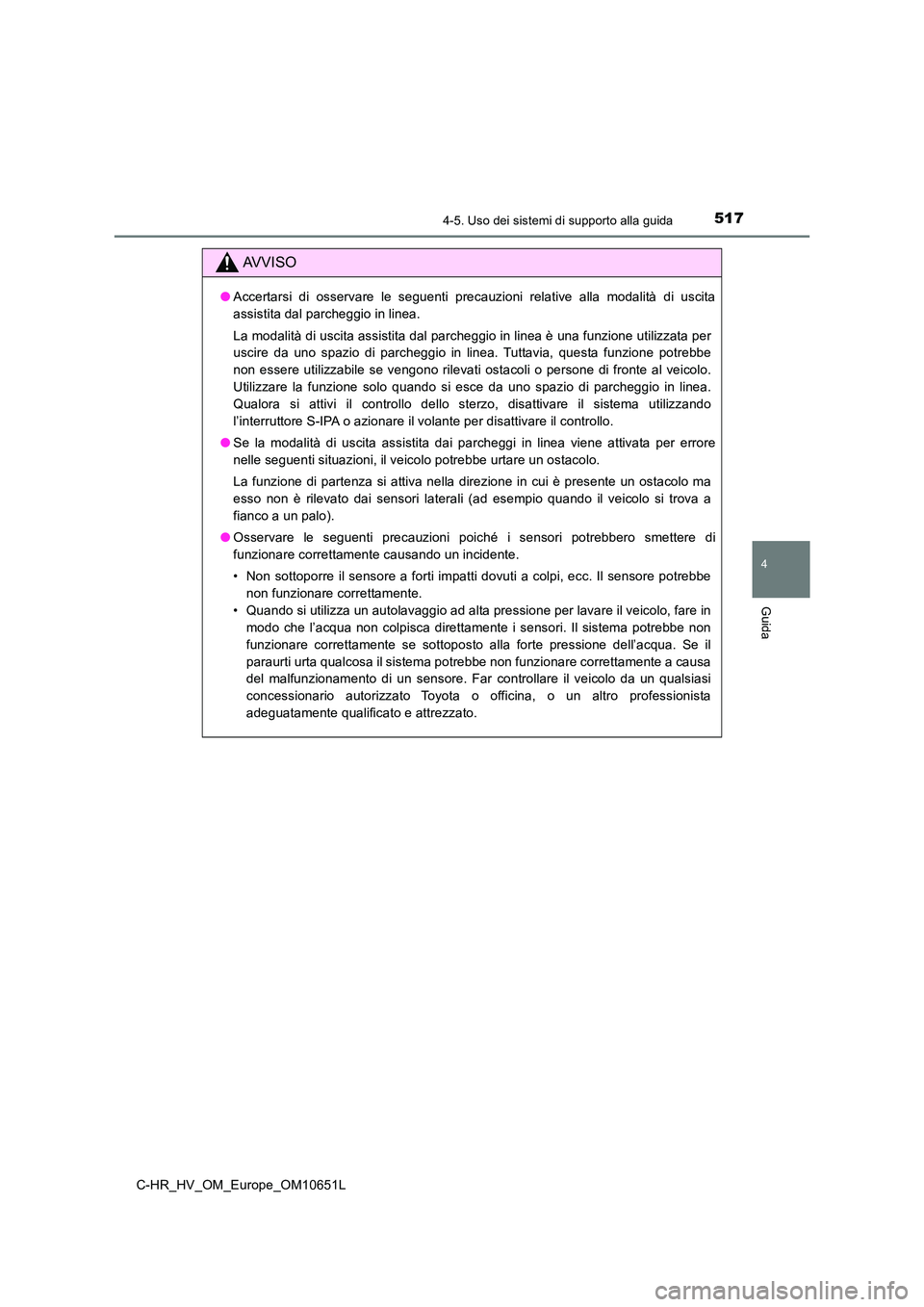

AVVISO
●Accertarsi di osservare le seguenti precauzioni relative alla modalità di uscita
assistita dal parcheggio in linea.
La modalità di uscita assistita dal parcheggio in linea è una funzione utilizzata per
uscire da uno spazio di parcheggio in linea. Tuttavia, questa funzione potrebbe
non essere utilizzabile se vengono rilevati ostacoli o persone di fronte al veicolo.
Utilizzare la funzione solo quando si esce da uno spazio di parcheggio in linea.
Qualora si attivi il controllo dello sterzo, disattivare il sistema utilizzando
l’interruttore S-IPA o azionare il volante per disattivare il controllo.
● Se la modalità di uscita assistita dai parcheggi in linea viene attivata per errore
nelle seguenti situazioni, il veicolo potrebbe urtare un ostacolo.
La funzione di partenza si attiva nella direzione in cui è presente un ostacolo ma
esso non è rilevato dai sensori laterali (ad esempio quando il veicolo si trova a
fianco a un palo).
● Osservare le seguenti precauzioni poiché i sensori potrebbero smettere di
funzionare correttamente causando un incidente.
• Non sottoporre il sensore a forti impatti dovuti a colpi, ecc. Il sensore potrebbe
non funzionare correttamente.
• Quando si utilizza un autolavaggio ad alta pressione per lavare il veicolo, fare in
modo che l’acqua non colpisca direttamente i sensori. Il sistema potrebbe non
funzionare correttamente se sottoposto alla forte pressione dell’acqua. Se il
paraurti urta qualcosa il sistema potrebbe non funzionare correttamente a causa
del malfunzionamento di un sensore. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.

5184-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

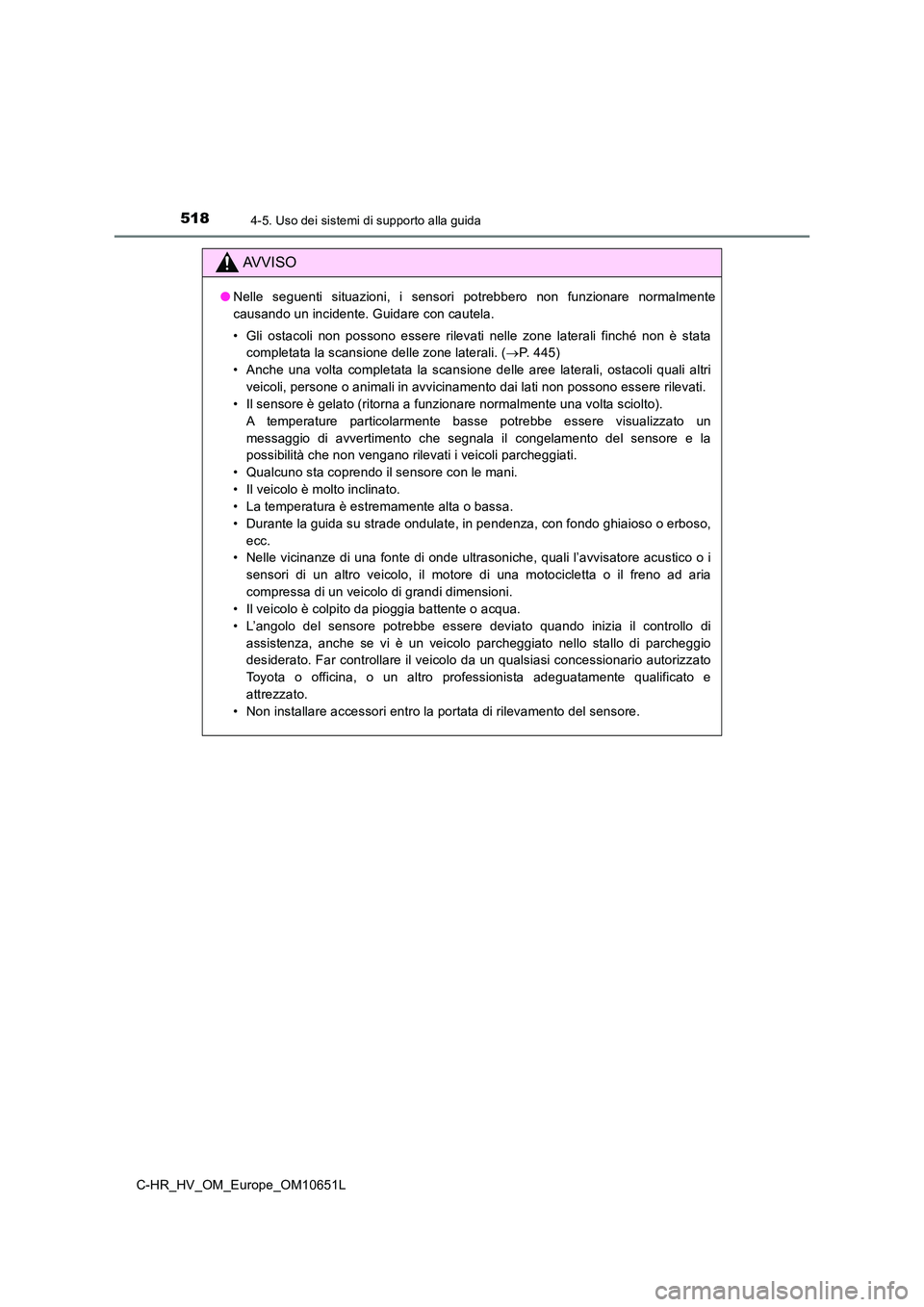

AVVISO
●Nelle seguenti situazioni, i sensori potrebbero non funzionare normalmente
causando un incidente. Guidare con cautela.
• Gli ostacoli non possono essere rilevati nelle zone laterali finché non è stata
completata la scansione delle zone laterali. ( P. 445)
• Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non possono essere rilevati.
• Il sensore è gelato (ritorna a funzionare normalmente una volta sciolto).
A temperature particolarmente basse potrebbe essere visualizzato un
messaggio di avvertimento che segnala il congelamento del sensore e la
possibilità che non vengano rilevati i veicoli parcheggiati.
• Qualcuno sta coprendo il sensore con le mani.
• Il veicolo è molto inclinato.
• La temperatura è estremamente alta o bassa.
• Durante la guida su strade ondulate, in pendenza, con fondo ghiaioso o erboso,
ecc.
• Nelle vicinanze di una fonte di onde ultrasoniche, quali l’avvisatore acustico o i
sensori di un altro veicolo, il motore di una motocicletta o il freno ad aria
compressa di un veicolo di grandi dimensioni.
• Il veicolo è colpito da pioggia battente o acqua.
• L’angolo del sensore potrebbe essere deviato quando inizia il controllo di
assistenza, anche se vi è un veicolo parcheggiato nello stallo di parcheggio
desiderato. Far controllare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
• Non installare accessori entro la portata di rilevamento del sensore.

519
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HV_OM_Europe_OM10651L
Sistema GPF (filtro antiparticolato benzina)
(motore M20A-FXS)
■ Se sul display multifunzione appare il messaggio “Filtro di scarico pieno. Vedere
il Manuale di uso e manutenzione.”
● Il messaggio può essere visualizzato durante la guida in condizioni di funzionamento
gravoso, in presenza di un accumulo di particolato.
● La potenza del sistema ibrido è limitata quando viene visualizzato il messaggio.
Tuttavia, è possibile proseguire la marcia a condizione che non si accenda la spia
guasto.
● Il particolato può accumularsi più rapidamente se il veicolo percorre spesso tratti
brevi o a bassa velocità o se il sistema ibrido viene costantemente avviato in
condizioni di freddo estremo. L’eccessivo accumulo di particolato può essere
prevenuto percorrendo periodicamente lunghe distanze, rilasciando in maniera
intermittente il pedale dell’acceleratore, per esempio durante la guida su autostrade
o superstrade.
■ Se si accende la spia guasto oppure sul display multifunzione appare il
messaggio “Manutenzione motore richiesta Recarsi dal concessionario”
La quantità di particolato accumulato ha superato un determinato livello. Far
controllare immediatamente il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Il sistema GPF raccoglie il particolato presente nei gas di scarico
mediante un filtro dei gas di scarico.
Il sistema si attiva per rigenerare au tomaticamente il filtro, in funzione
delle condizioni del veicolo.
NOTA
■ Per accertarsi che il sistema GPF funzioni sempre correttamente
● Non utilizzare carburanti diversi dal tipo specificato
● Non apportare modifiche ai terminali di scarico

5204-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

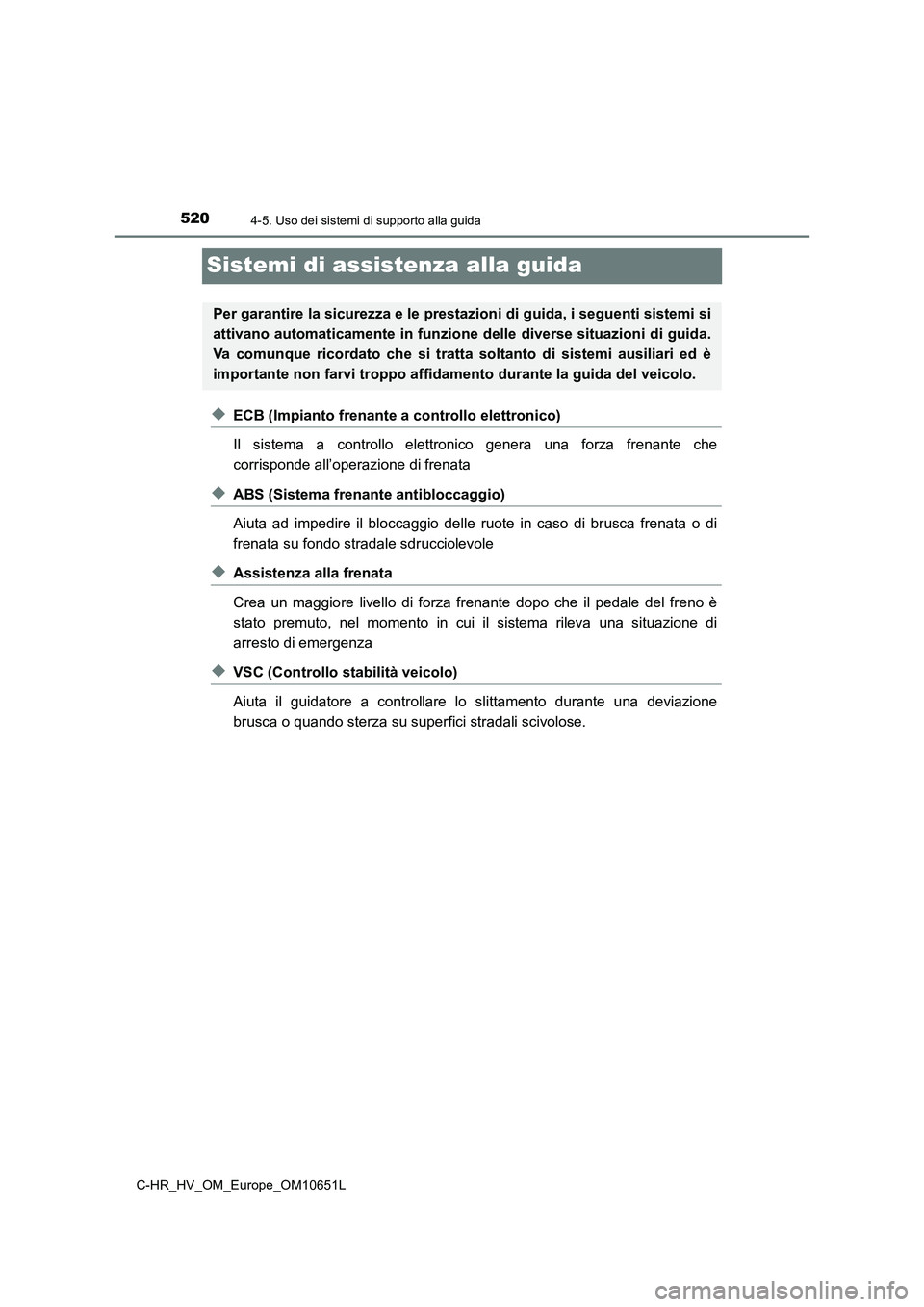

Sistemi di assistenza alla guida
◆ECB (Impianto frenante a controllo elettronico)
Il sistema a controllo elettronico genera una forza frenante che
corrisponde all’operazione di frenata
◆ABS (Sistema frenante antibloccaggio)
Aiuta ad impedire il bloccaggio delle ruote in caso di brusca frenata o di
frenata su fondo stradale sdrucciolevole
◆Assistenza alla frenata
Crea un maggiore livello di forza frenante dopo che il pedale del freno è
stato premuto, nel momento in cui il sistema rileva una situazione di
arresto di emergenza
◆VSC (Controllo stabilità veicolo)
Aiuta il guidatore a controllare lo slittamento durante una deviazione
brusca o quando sterza su superfici stradali scivolose.
Per garantire la sicurezza e le prestaz ioni di guida, i seguenti sistemi si
attivano automaticamente in funzione delle diverse situazioni di guida.
Va comunque ricordato che si tratta soltanto di sistemi ausiliari ed è
importante non farvi troppo affidamento durante la guida del veicolo.
