2019 TOYOTA C-HR Manuale duso (in Italian)

153
1
1-5. Impianto antifurto
Per la sicurezza e l’incolumità
C-HR_HV_OM_Europe_OM10651L
Etichette antifurto
Le etichette sono applicate al veicolo
per ridurre le possibilità di furto e
facilitare il ritrovamento e il recupero
di parti di veicoli rubati. Non devono
essere rimosse, pena sanzioni a
norma di legge.
: Se presente

1541-5. Impianto antifurto
C-HR_HV_OM_Europe_OM10651L

155
2Quadro strumenti
C-HR_HV_OM_Europe_OM10651L
2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 156
Indicatori e misuratori .............. 164
Display multifunzione .............. 168
Schermata di monitoraggio
energia/consumi ................... 177

1562. Quadro strumenti
C-HR_HV_OM_Europe_OM10651L

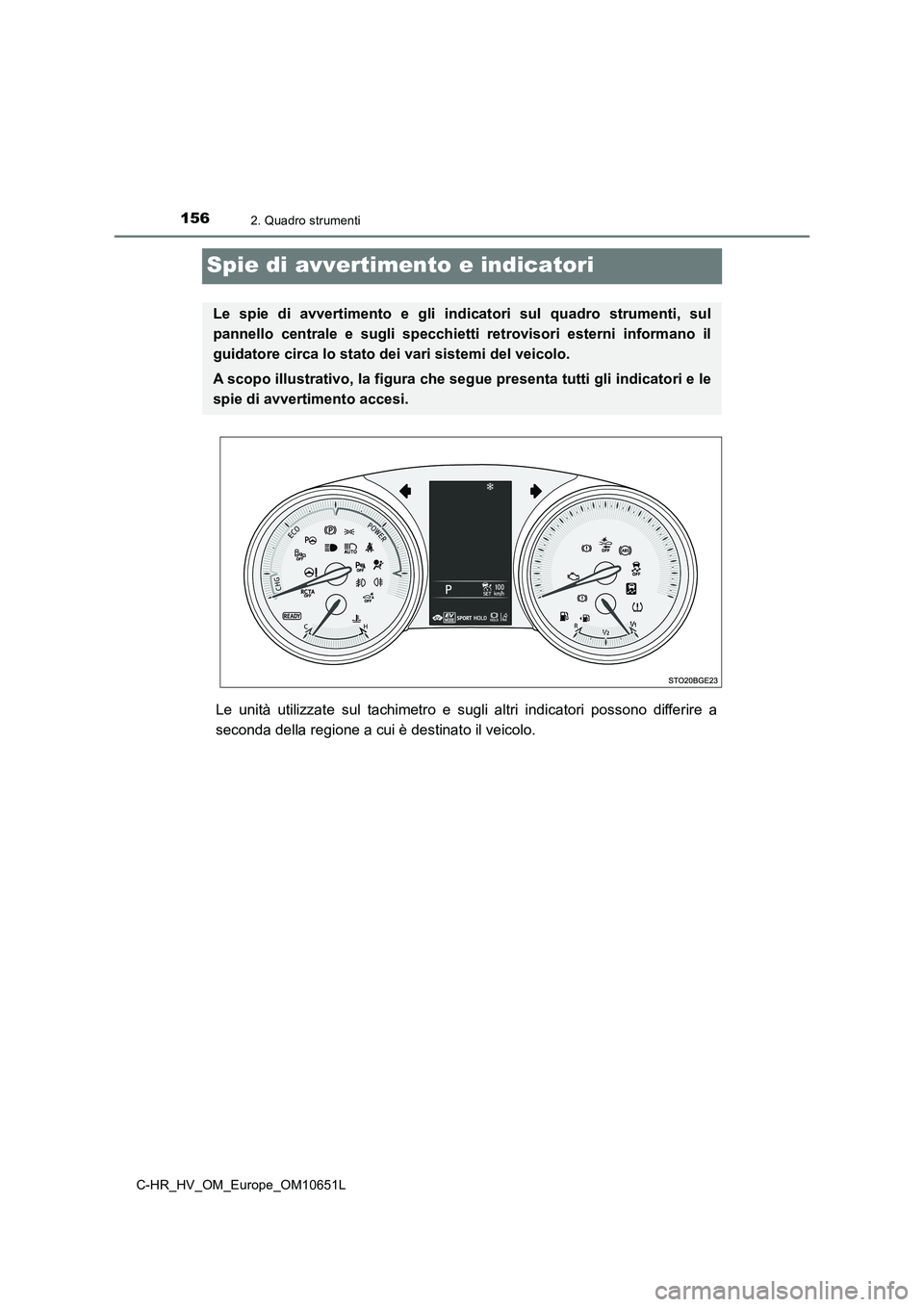

Spie di avvertimento e indicatori
Le unità utilizzate sul tachimetro e sugli altri indicatori possono differire a
seconda della regione a cui è destinato il veicolo.
Le spie di avvertimento e gli indi catori sul quadro strumenti, sul
pannello centrale e sugli specchietti retrovisori esterni informano il
guidatore circa lo stato dei vari sistemi del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

1572. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10651L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
Spie di avvertimentoPagine
*1Spia di avvertimento impianto frenante (rossa) P. 670
*1Spia guasto P. 671
*1Spia di avvertimento airbag SRS P. 671
*1Spia di avvertimento ABS P. 671
*1Spia di avvertimento servosterzo elettrico (rossa) P. 671
*1Spia di avvertimento servosterzo elettrico (gialla) P. 671
*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 6 7 2
*1, 2Indicatore PKSB OFF (se presente) P. 672
*2Indicatore “RCTA OFF” (se presente) P. 672
*1, 3Spia pattinamento P. 673
*1Spia di avvertimento impianto frenante (gialla) P. 673

1582. Quadro strumenti
C-HR_HV_OM_Europe_OM10651L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare un malfunzionamento.
*3: La spia si accende per segnalare un malfunzionamento.
*1Spia di avvertimento PCS (se presente) P. 673
*2Indicatore freno di stazionamento P. 674
Spia di avvertimento basso livello carburante P. 674
Spia di promemoria cinture di sicurezza guidatore e
passeggero anteriore non allacciate P. 6 7 4
Spie di promemoria cinture di sicurezza passeggeri
posteriori (sul pannello centrale) P. 6 7 4
*1Spia di avvertimento pressione pneumatici P. 675
Spie di avvertimentoPagine

1592. Quadro strumenti
2
Quadro strumenti
C-HR_HV_OM_Europe_OM10651L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
IndicatoriPagine
Indicatore di direzione P. 320
Indicatore luce di coda P. 329
Indicatore fari abbaglianti P. 330
Indicatore “READY” P. 301
Indicatore faro fendinebbia (se presente) P. 339
Indicatore faro retronebbia P. 339
Indicatore abbaglianti automatici (se presente) P. 335
Indicatore freno di stazionamento P. 321

1602. Quadro strumenti
C-HR_HV_OM_Europe_OM10651L
*1: Queste spie si accendono quando l’interruttore POWER è in modalità ON per
indicare che è in corso una verifica del sistema. Esse si spegneranno dopo l’avvio
del sistema ibrido o dopo alcuni secondi. Se una spia non si accende, o se le spie
non si spengono, potrebbe sussistere un malfunzionamento nel sistema. Far
controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.
*2: La luce si accende quando il sistema è spento.
*3: La spia lampeggia per segnalare che il sistema è in funzione.

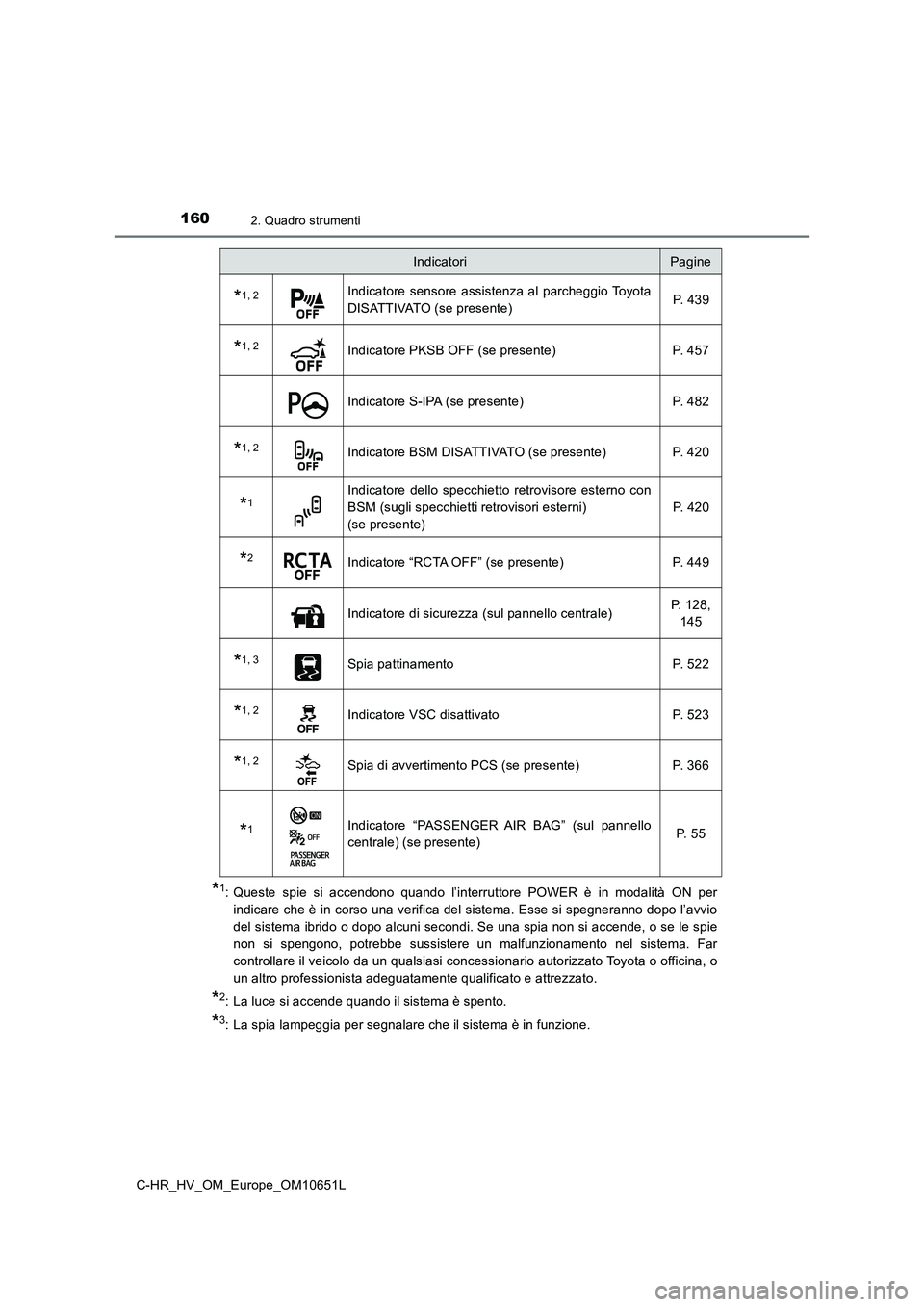

*1, 2Indicatore sensore assistenza al parcheggio Toyota
DISATTIVATO (se presente) P. 4 3 9
*1, 2Indicatore PKSB OFF (se presente) P. 457
Indicatore S-IPA (se presente) P. 482
*1, 2Indicatore BSM DISATTIVATO (se presente) P. 420
*1Indicatore dello specchietto retrovisore esterno con
BSM (sugli specchietti retrovisori esterni)
(se presente)
P. 4 2 0
*2Indicatore “RCTA OFF” (se presente) P. 449
Indicatore di sicurezza (sul pannello centrale) P. 128,
145
*1, 3Spia pattinamento P. 522
*1, 2Indicatore VSC disattivato P. 523
*1, 2Spia di avvertimento PCS (se presente) P. 366
*1Indicatore “PASSENGER AIR BAG” (sul pannello
centrale) (se presente) P. 5 5
IndicatoriPagine
