2019 TOYOTA C-HR Betriebsanleitungen (in German)

6737-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7

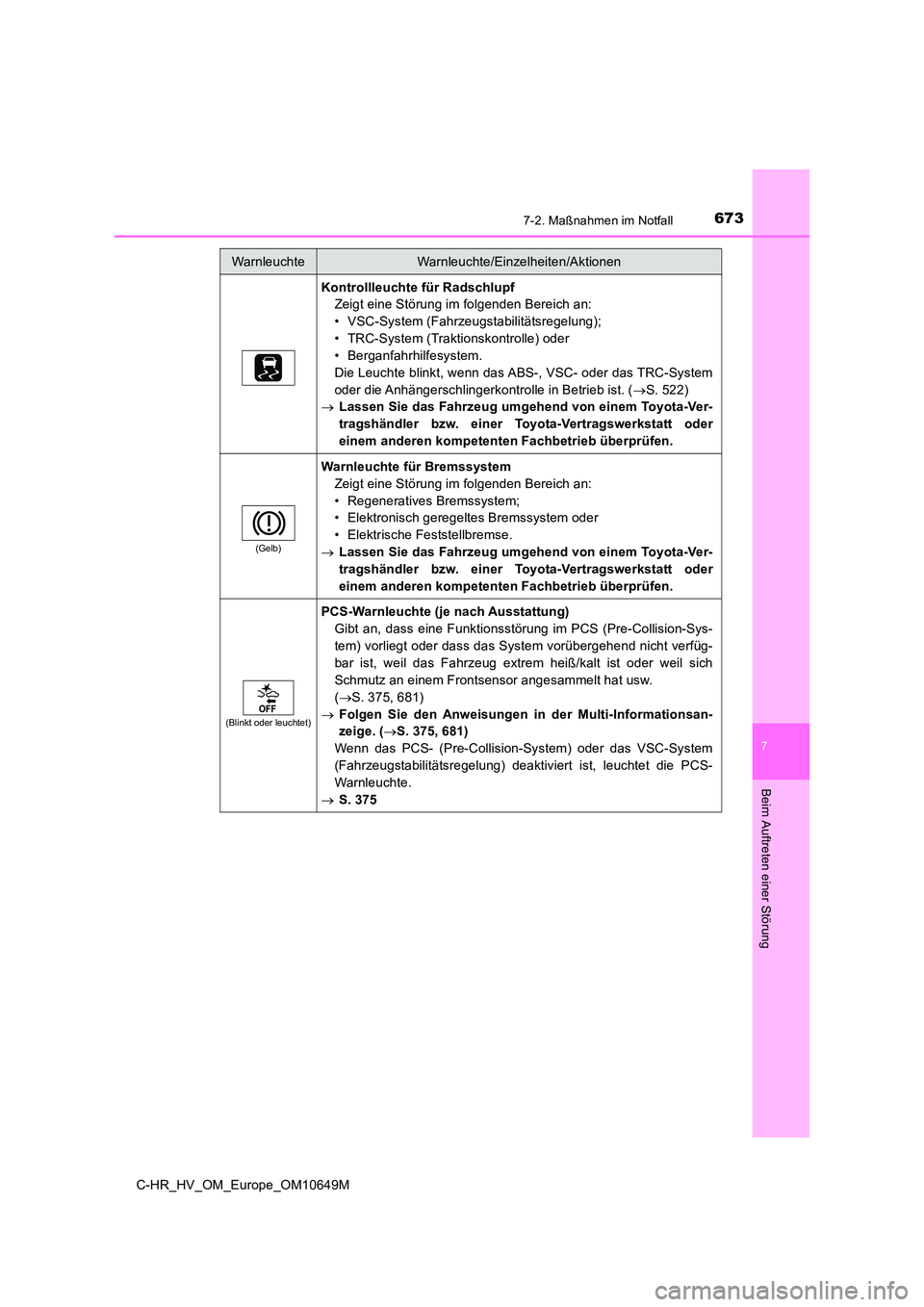

Beim Auftreten einer Störung
Kontrollleuchte für Radschlupf
Zeigt eine Störung im folgenden Bereich an:
• VSC-System (Fahrzeugstabilitätsregelung);
• TRC-System (Traktionskontrolle) oder
• Berganfahrhilfesystem.
Die Leuchte blinkt, wenn das ABS-, VSC- oder das TRC-System
oder die Anhängerschlingerkontrolle in Betrieb ist. ( S. 522)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
(Gelb)
Warnleuchte für Bremssystem
Zeigt eine Störung im folgenden Bereich an:
• Regeneratives Bremssystem;
• Elektronisch geregeltes Bremssystem oder
• Elektrische Feststellbremse.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
(Blinkt oder leuchtet)
PCS-Warnleuchte (je nach Ausstattung)
Gibt an, dass eine Funktionsstörung im PCS (Pre-Collision-Sys-
tem) vorliegt oder dass das System vorübergehend nicht verfüg-
bar ist, weil das Fahrzeug extrem heiß/kalt ist oder weil sich
Schmutz an einem Frontsensor angesammelt hat usw.
( S. 375, 681)
 Folgen Sie den Anweisungen in der Multi-Informationsan-
zeige. ( S. 375, 681)
Wenn das PCS- (Pre-Collision-System) oder das VSC-System
(Fahrzeugstabilitätsregelung) deaktiviert ist, leuchtet die PCS-
Warnleuchte.
 S. 375
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6747-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

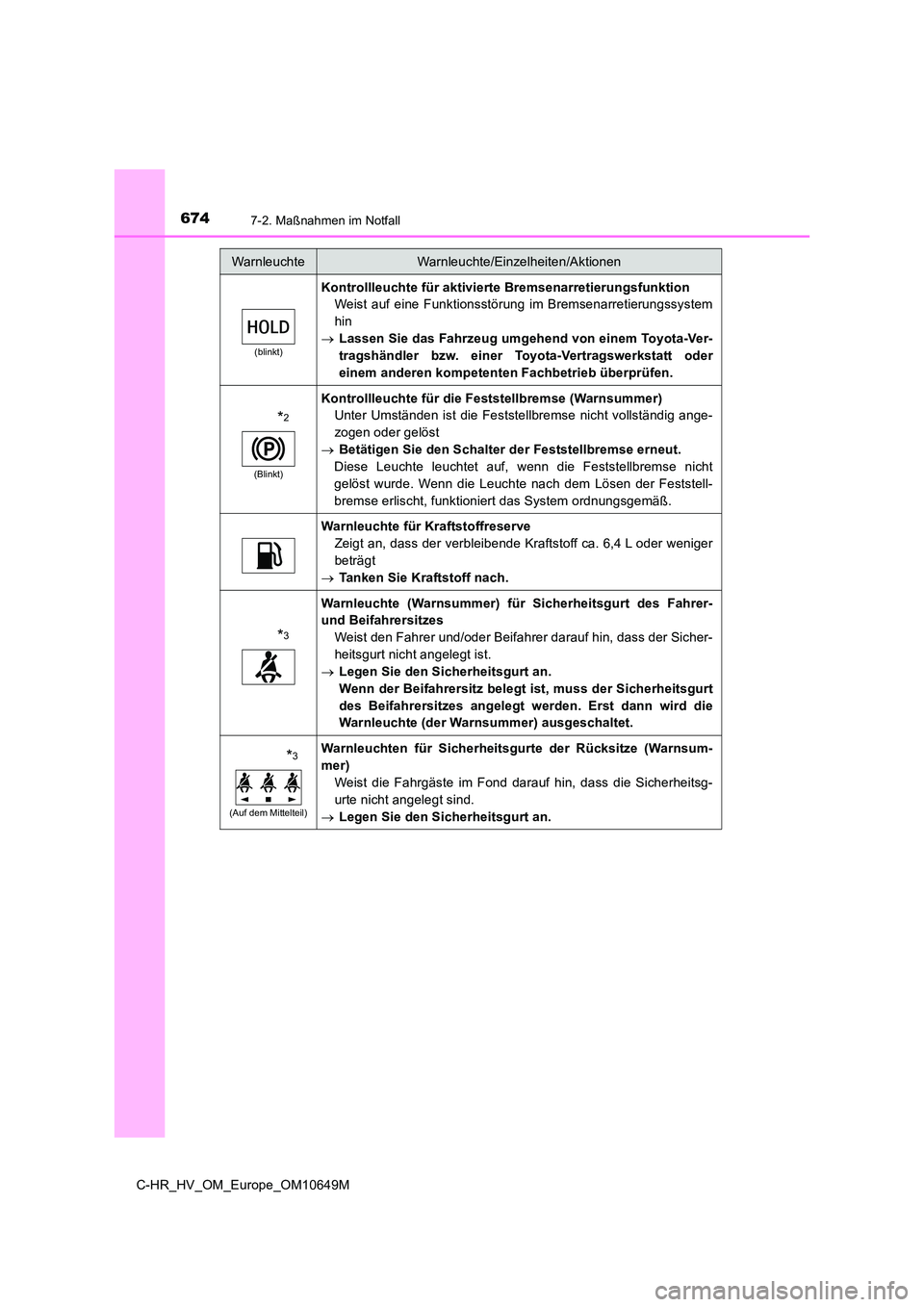

(blinkt)
Kontrollleuchte für aktivierte Bremsenarretierungsfunktion
Weist auf eine Funktionsstörung im Bremsenarretierungssystem
hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
*2
(Blinkt)
Kontrollleuchte für die Feststellbremse (Warnsummer)
Unter Umständen ist die Feststellbremse nicht vollständig ange-
zogen oder gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
Warnleuchte für Kraftstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 6,4 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
*3
Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Weist den Fahrer und/oder Beifahrer darauf hin, dass der Sicher-
heitsgurt nicht angelegt ist.
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*3
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze (Warnsum-
mer)
Weist die Fahrgäste im Fond darauf hin, dass die Sicherheitsg-
urte nicht angelegt sind.
 Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6757-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung

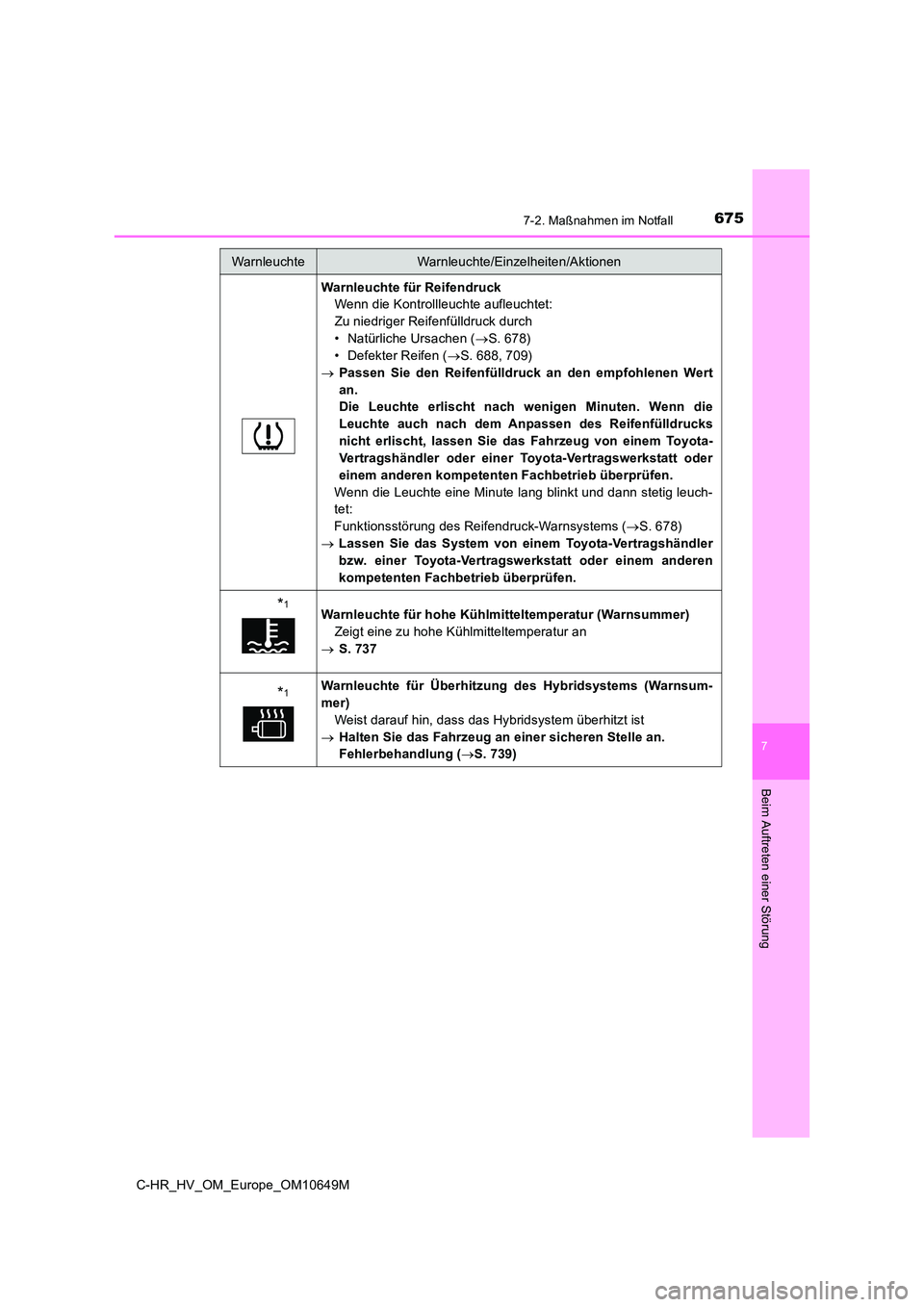

Warnleuchte für Reifendruck
Wenn die Kontrollleuchte aufleuchtet:
Zu niedriger Reifenfülldruck durch
• Natürliche Ursachen ( S. 678)
• Defekter Reifen ( S. 688, 709)
 Passen Sie den Reifenfülldruck an den empfohlenen Wert
an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte auch nach dem Anpassen des Reifenfülldrucks
nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Leuchte eine Minute lang blinkt und dann stetig leuch-
tet:
Funktionsstörung des Reifendruck-Warnsystems ( S. 678)
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*1Warnleuchte für hohe Kühlmitteltemperatur (Warnsummer)
Zeigt eine zu hohe Kühlmitteltemperatur an
 S. 737
*1Warnleuchte für Überhitzung des Hybridsystems (Warnsum-
mer)
Weist darauf hin, dass das Hybridsystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Fehlerbehandlung ( S. 739)
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6767-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

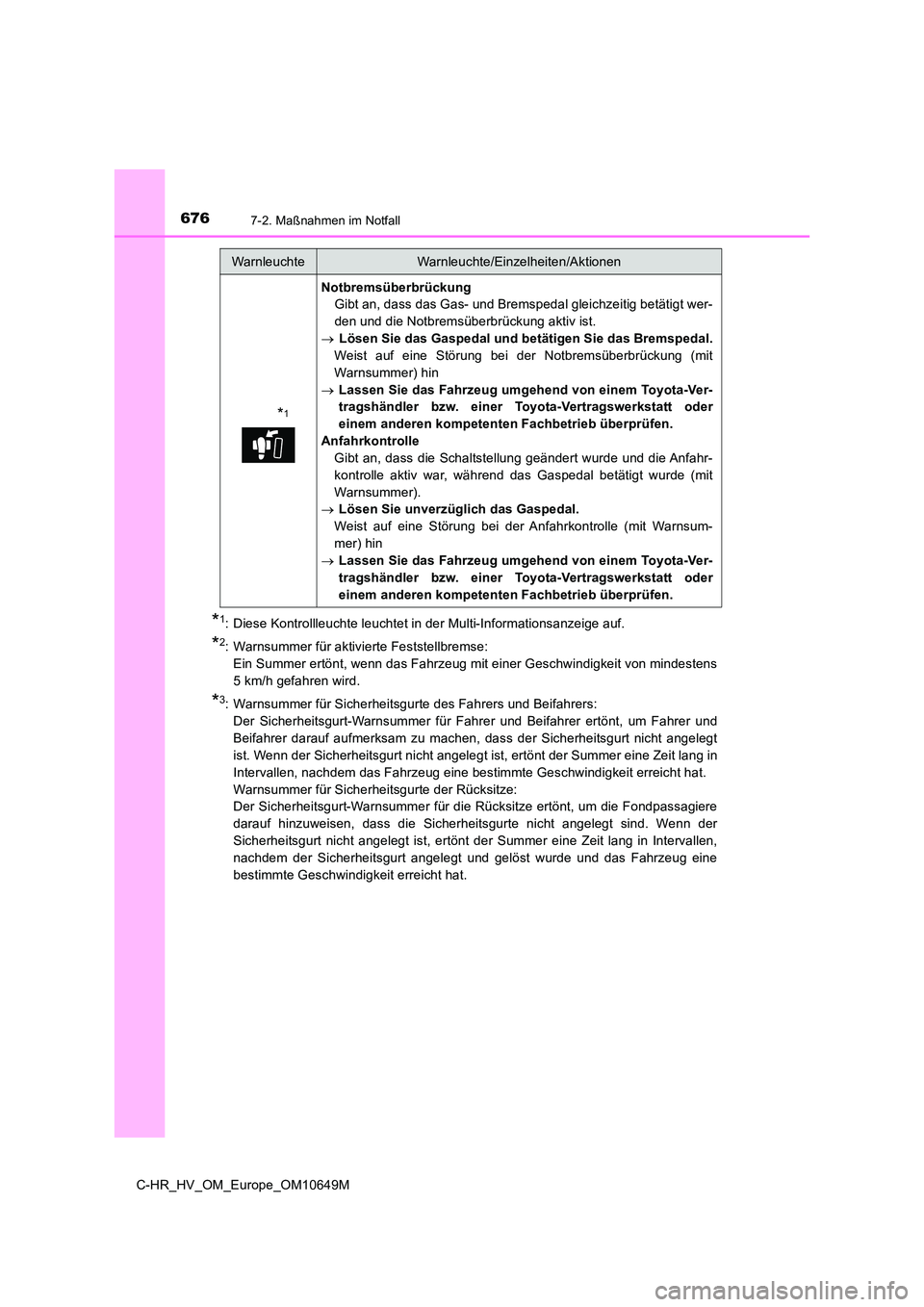

*1: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2: Warnsummer für aktivierte Feststellbremse:
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von mindestens
5 km/h gefahren wird.
*3: Warnsummer für Sicherheitsgurte des Fahrers und Beifahrers:
Der Sicherheitsgurt-Warnsummer für Fahrer und Beifahrer ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt
ist. Wenn der Sicherheitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in
Intervallen, nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
Warnsummer für Sicherheitsgurte der Rücksitze:
Der Sicherheitsgurt-Warnsummer für die Rücksitze ertönt, um die Fondpassagiere
darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt sind. Wenn der
Sicherheitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in Intervallen,
nachdem der Sicherheitsgurt angelegt und gelöst wurde und das Fahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
*1
Notbremsüberbrückung
Gibt an, dass das Gas- und Bremspedal gleichzeitig betätigt wer-
den und die Notbremsüberbrückung aktiv ist.
 Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.
Weist auf eine Störung bei der Notbremsüberbrückung (mit
Warnsummer) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Anfahrkontrolle
Gibt an, dass die Schaltstellung geändert wurde und die Anfahr-
kontrolle aktiv war, während das Gaspedal betätigt wurde (mit
Warnsummer).
 Lösen Sie unverzüglich das Gaspedal.
Weist auf eine Störung bei der Anfahrkontrolle (mit Warnsum-
mer) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6777-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung

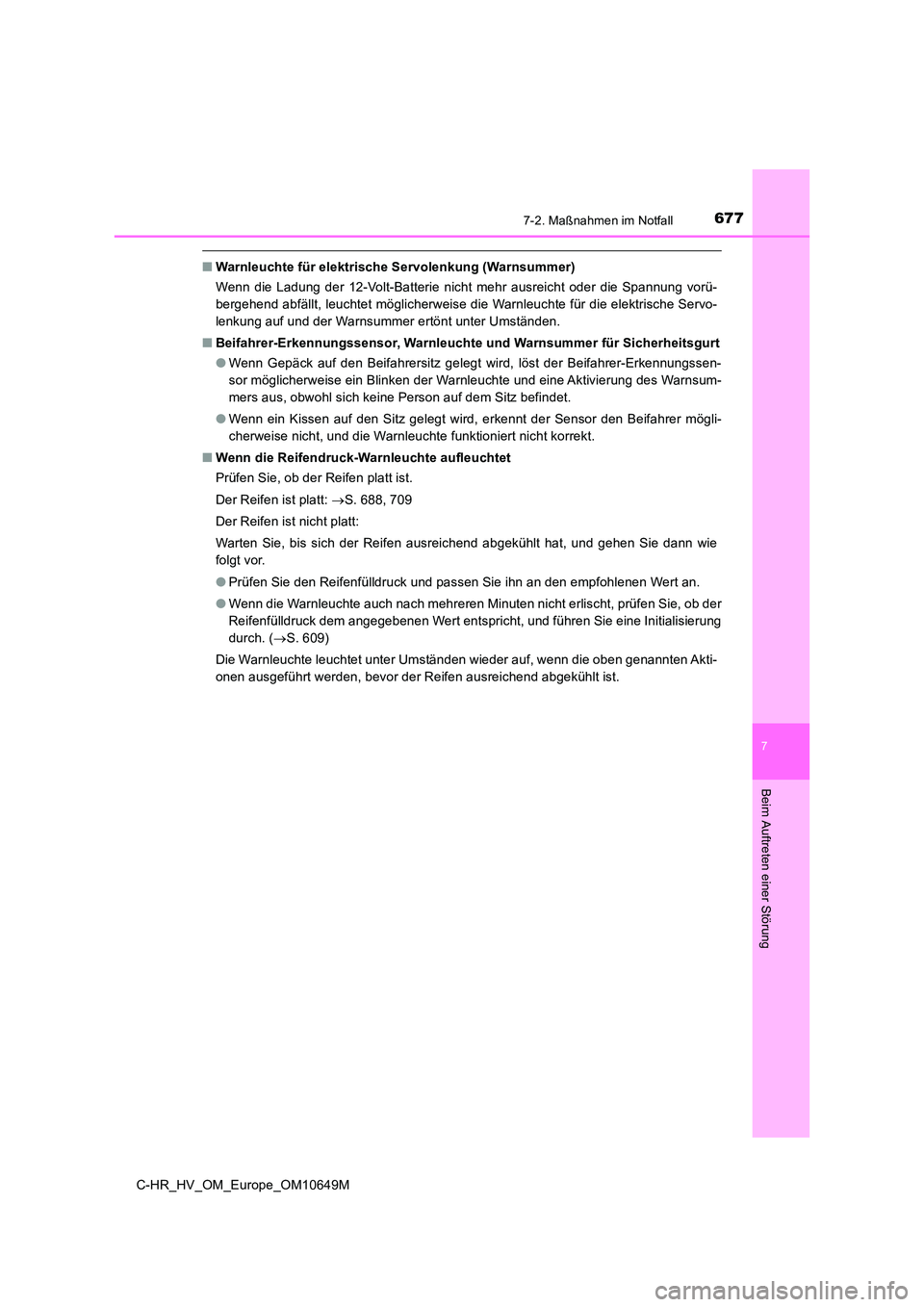

■Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die Ladung der 12-Volt-Batterie nicht mehr ausreicht oder die Spannung vorü-
bergehend abfällt, leuchtet möglicherweise die Warnleuchte für die elektrische Servo-
lenkung auf und der Warnsummer ertönt unter Umständen.
■ Beifahrer-Erkennungssensor, Warnleuchte und Warnsummer für Sicherheitsgurt
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und eine Aktivierung des Warnsum-
mers aus, obwohl sich keine Person auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 688, 709
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen ausreichend abgekühlt hat, und gehen Sie dann wie
folgt vor.
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht erlischt, prüfen Sie, ob der
Reifenfülldruck dem angegebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( S. 609)
Die Warnleuchte leuchtet unter Umständen wieder auf, wenn die oben genannten Akti-
onen ausgeführt werden, bevor der Reifen ausreichend abgekühlt ist.

6787-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

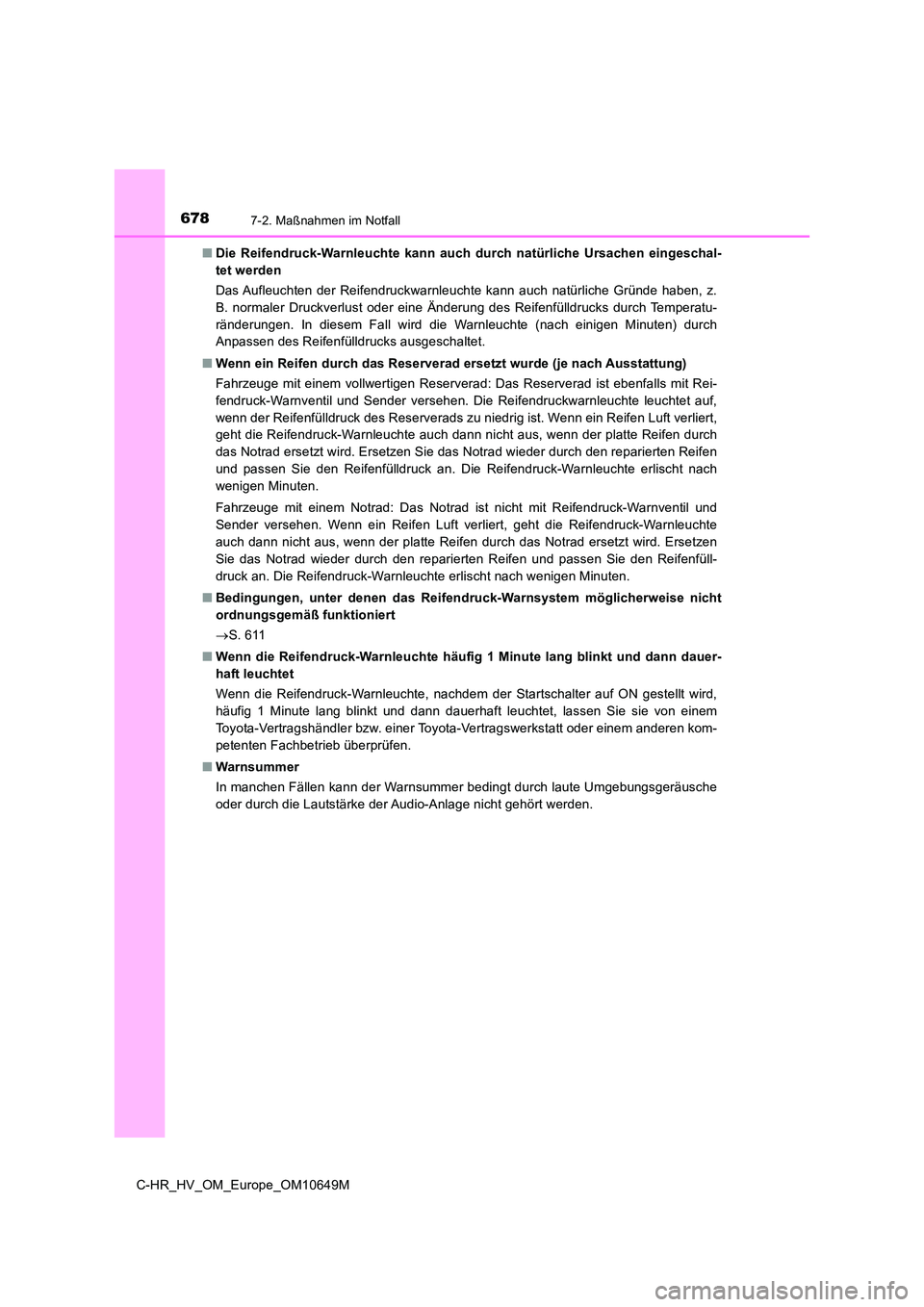

■ Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen eingeschal-
tet werden
Das Aufleuchten der Reifendruckwarnleuchte kann auch natürliche Gründe haben, z.
B. normaler Druckverlust oder eine Änderung des Reifenfülldrucks durch Temperatu-
ränderungen. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch das Reserverad ersetzt wurde (je nach Ausstattung)
Fahrzeuge mit einem vollwertigen Reserverad: Das Reserverad ist ebenfalls mit Rei-
fendruck-Warnventil und Sender versehen. Die Reifendruckwarnleuchte leuchtet auf,
wenn der Reifenfülldruck des Reserverads zu niedrig ist. Wenn ein Reifen Luft verliert,
geht die Reifendruck-Warnleuchte auch dann nicht aus, wenn der platte Reifen durch
das Notrad ersetzt wird. Ersetzen Sie das Notrad wieder durch den reparierten Reifen
und passen Sie den Reifenfülldruck an. Die Reifendruck-Warnleuchte erlischt nach
wenigen Minuten.
Fahrzeuge mit einem Notrad: Das Notrad ist nicht mit Reifendruck-Warnventil und
Sender versehen. Wenn ein Reifen Luft verliert, geht die Reifendruck-Warnleuchte
auch dann nicht aus, wenn der platte Reifen durch das Notrad ersetzt wird. Ersetzen
Sie das Notrad wieder durch den reparierten Reifen und passen Sie den Reifenfüll-
druck an. Die Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■ Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert
 S. 611
■ Wenn die Reifendruck-Warnleuchte häufig 1 Minute lang blinkt und dann dauer-
haft leuchtet
Wenn die Reifendruck-Warnleuchte, nachdem der Startschalter auf ON gestellt wird,
häufig 1 Minute lang blinkt und dann dauerhaft leuchtet, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgebungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.

6797-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung

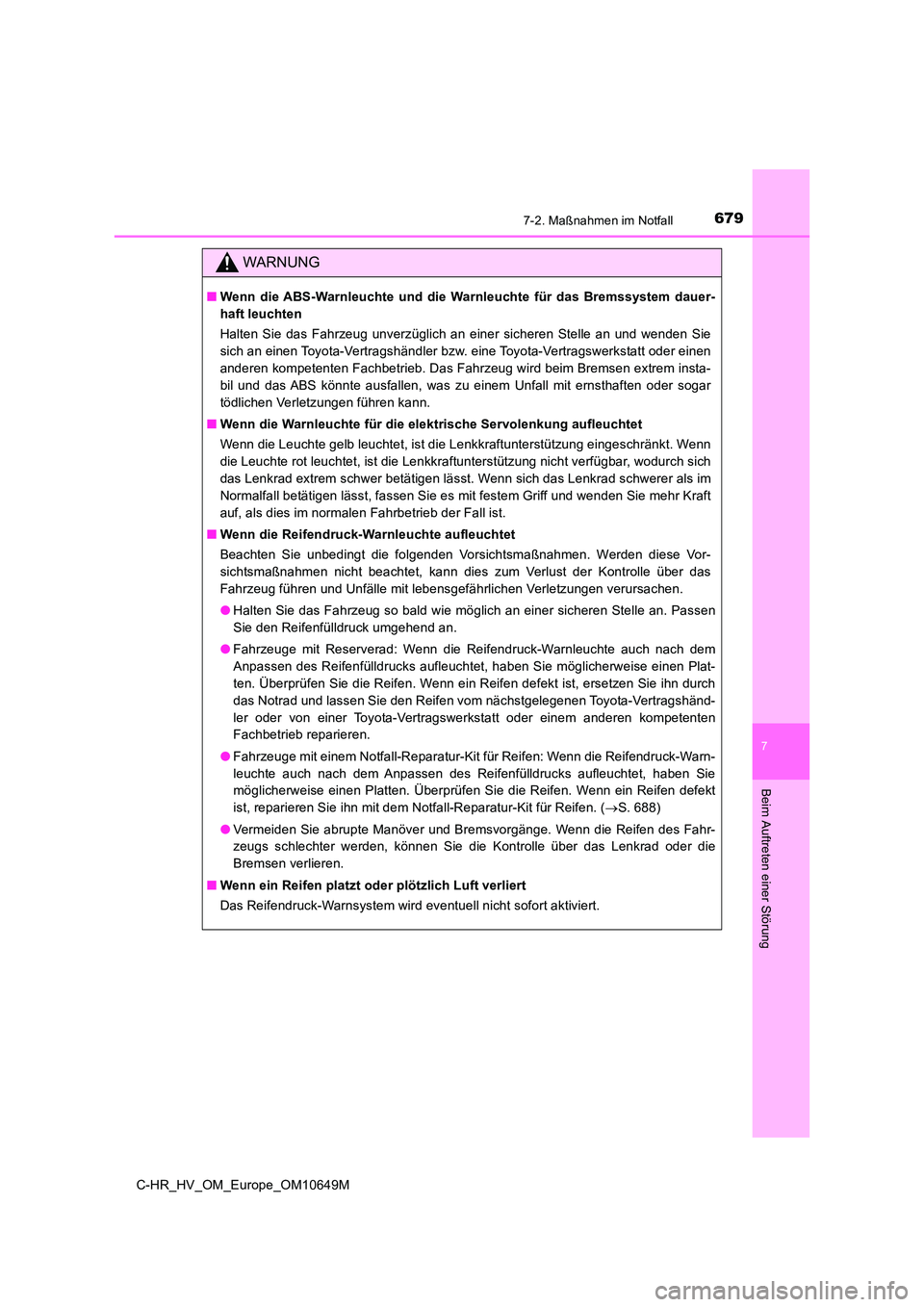

WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernsthaften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die Lenkkraftunterstützung eingeschränkt. Wenn
die Leuchte rot leuchtet, ist die Lenkkraftunterstützung nicht verfügbar, wodurch sich
das Lenkrad extrem schwer betätigen lässt. Wenn sich das Lenkrad schwerer als im
Normalfall betätigen lässt, fassen Sie es mit festem Griff und wenden Sie mehr Kraft
auf, als dies im normalen Fahrbetrieb der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Fahrzeuge mit Reserverad: Wenn die Reifendruck-Warnleuchte auch nach dem
Anpassen des Reifenfülldrucks aufleuchtet, haben Sie möglicherweise einen Plat-
ten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch
das Notrad und lassen Sie den Reifen vom nächstgelegenen Toyota-Vertragshänd-
ler oder von einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb reparieren.
● Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach dem Anpassen des Reifenfülldrucks aufleuchtet, haben Sie
möglicherweise einen Platten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt
ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reifen. ( S. 688)
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.

6807-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

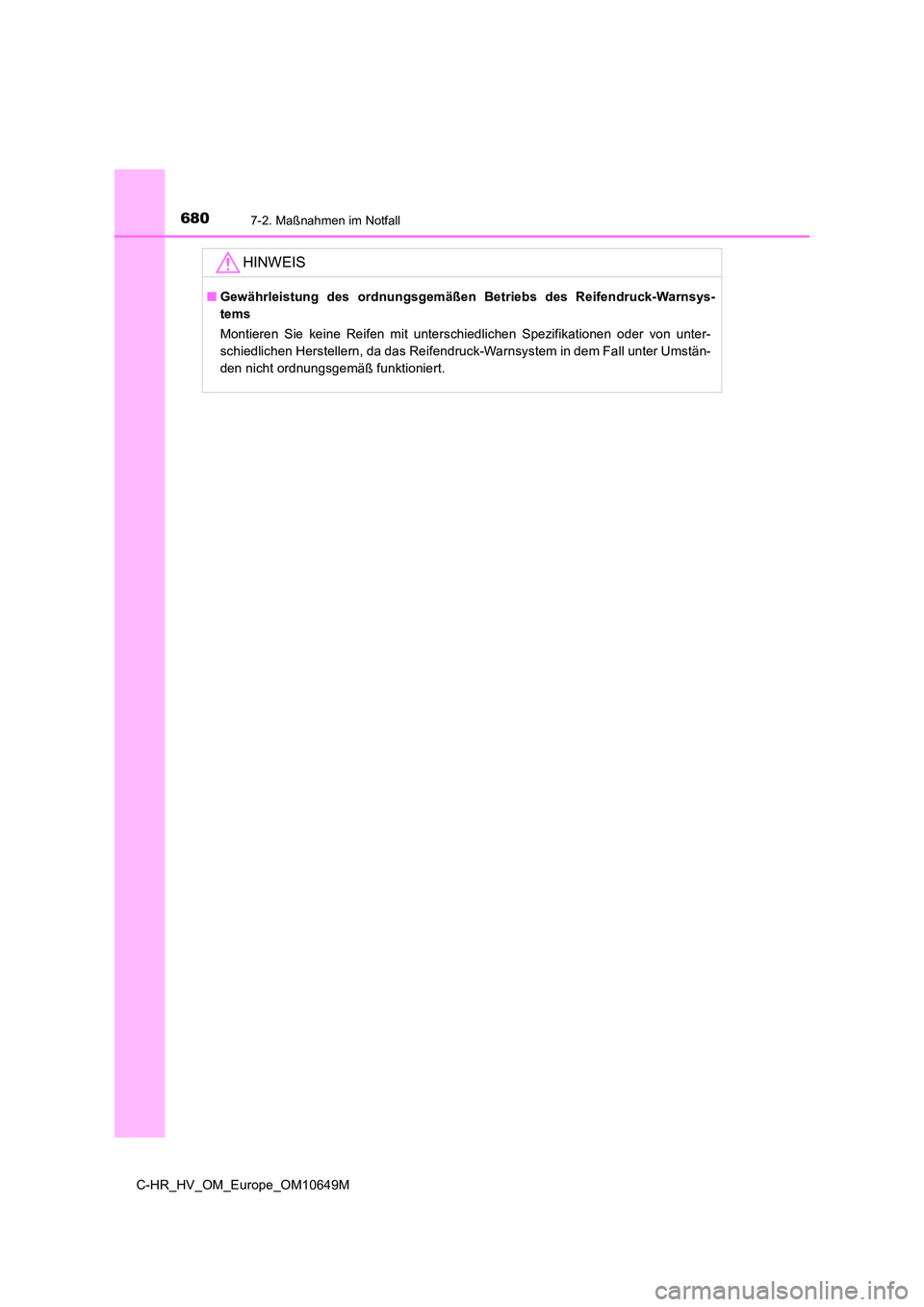

HINWEIS
■Gewährleistung des ordnungsgemäßen Betriebs des Reifendruck-Warnsys-
tems
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.
