2019 TOYOTA C-HR Betriebsanleitungen (in German)

569

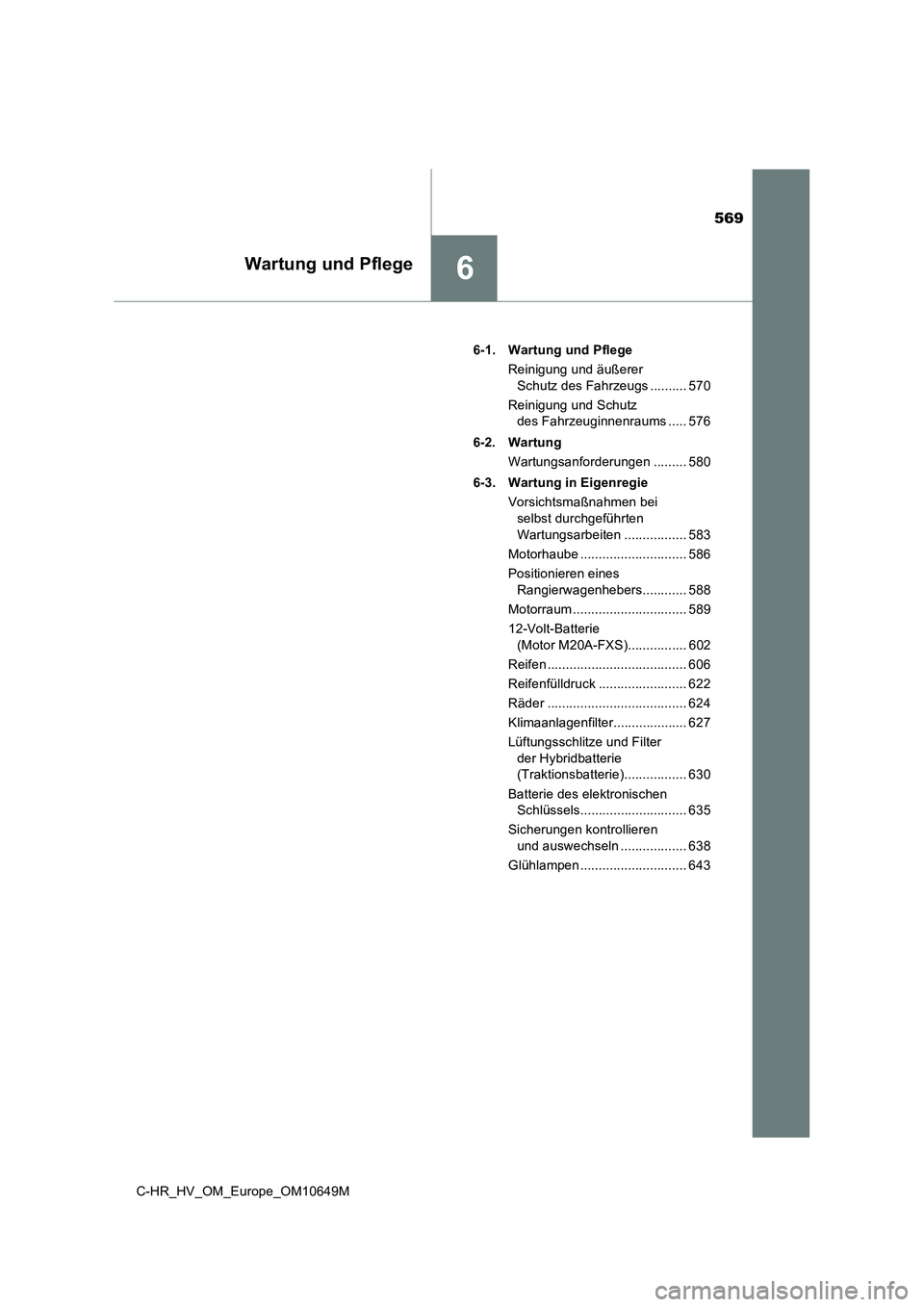

6Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
6-1. Wartung und Pflege
Reinigung und äußerer
Schutz des Fahrzeugs .......... 570
Reinigung und Schutz
des Fahrzeuginnenraums ..... 576
6-2. Wartung
Wartungsanforderungen ......... 580
6-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei
selbst durchgeführten
Wartungsarbeiten ................. 583
Motorhaube ............................. 586
Positionieren eines
Rangierwagenhebers............ 588
Motorraum ............................... 589
12-Volt-Batterie
(Motor M20A-FXS)................ 602
Reifen ...................................... 606
Reifenfülldruck ........................ 622
Räder ...................................... 624
Klimaanlagenfilter.................... 627
Lüftungsschlitze und Filter
der Hybridbatterie
(Traktionsbatterie)................. 630
Batterie des elektronischen
Schlüssels............................. 635
Sicherungen kontrollieren
und auswechseln .................. 638
Glühlampen ............................. 643

5706-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M

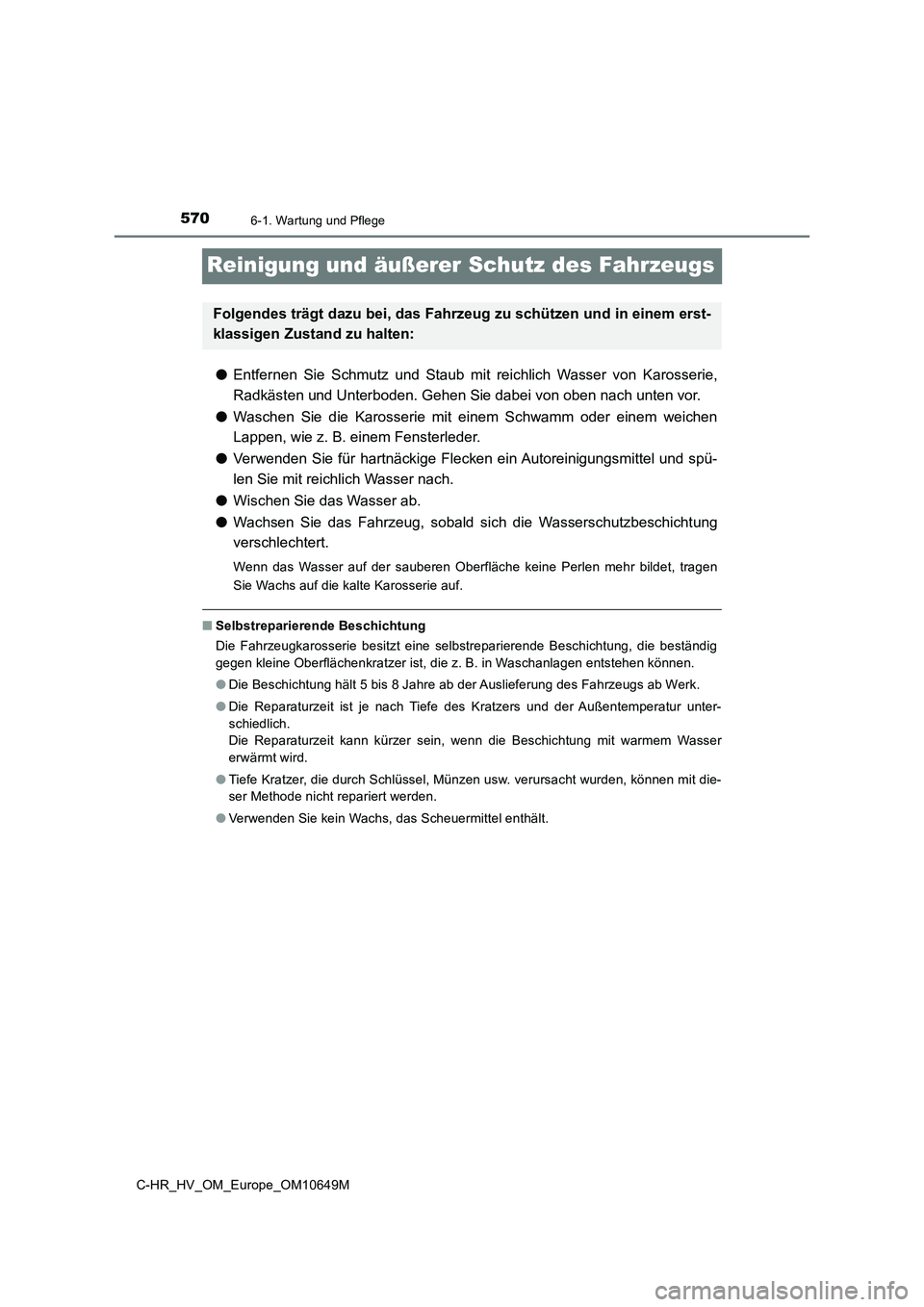

Reinigung und äußerer Schutz des Fahrzeugs
●Entfernen Sie Schmutz und Staub mit reichlich Wasser von Karosserie,
Radkästen und Unterboden. Gehen Sie dabei von oben nach unten vor.
● Waschen Sie die Karosserie mit einem Schwamm oder einem weichen
Lappen, wie z. B. einem Fensterleder.
● Verwenden Sie für hartnäckige Flecken ein Autoreinigungsmittel und spü-
len Sie mit reichlich Wasser nach.
● Wischen Sie das Wasser ab.
● Wachsen Sie das Fahrzeug, sobald sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberfläche keine Perlen mehr bildet, tragen
Sie Wachs auf die kalte Karosserie auf.
■ Selbstreparierende Beschichtung
Die Fahrzeugkarosserie besitzt eine selbstreparierende Beschichtung, die beständig
gegen kleine Oberflächenkratzer ist, die z. B. in Waschanlagen entstehen können.
● Die Beschichtung hält 5 bis 8 Jahre ab der Auslieferung des Fahrzeugs ab Werk.
● Die Reparaturzeit ist je nach Tiefe des Kratzers und der Außentemperatur unter-
schiedlich.
Die Reparaturzeit kann kürzer sein, wenn die Beschichtung mit warmem Wasser
erwärmt wird.
● Tiefe Kratzer, die durch Schlüssel, Münzen usw. verursacht wurden, können mit die-
ser Methode nicht repariert werden.
● Verwenden Sie kein Wachs, das Scheuermittel enthält.
Folgendes trägt dazu bei, das Fahrzeug zu schützen und in einem erst-
klassigen Zustand zu halten:

5716-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
■ Autowaschanlagen
● Klappen Sie vor dem Waschen des Fahrzeugs die Spiegel ein. Beginnen Sie mit dem
Waschen an der Fahrzeugfront. Klappen Sie die Spiegel vor Fahrtantritt wieder auf.
● Bürsten in Autowaschanlagen können die Fahrzeugoberfläche zerkratzen und die
Lackierung Ihres Fahrzeugs beschädigen.
● Der Heckspoiler kann in manchen automatischen Waschanlagen nicht gewaschen
werden. Es besteht außerdem erhöhte Gefahr einer Beschädigung.
■ Hochdruck-Autowaschanlagen
Da Wasser in den Innenraum eindringen kann, bringen Sie die Spitze der Düse nicht
an die Türspalte oder an die Fenstereinfassungen und spritzen Sie das Wasser nicht
dauerhaft auf diese Bereiche.
■ Hinweise für das intelligente Einstiegs- und Startsystem
Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der
Reichweite befindet, kann sich die Tür wiederholt verriegeln und entriegeln. Befolgen
Sie in dem Fall die folgenden Behebungsmaßnahmen:
● Halten Sie den Schlüssel mindestens 2 m vom Fahrzeug entfernt, während das
Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
● Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das Intelli-
gente Einstiegs- und Startsystem zu deaktivieren. ( S. 205)
■ Leichtmetallräder (Fahrzeuge ohne mattschwarz lackierte Räder)
● Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel.
● Spülen Sie Reinigungsmittel unmittelbar nach der Verwendung mit Wasser ab.
● Beachten Sie die folgenden Vorsichtsmaßnahmen, um den Lack vor Schäden zu
schützen.
• Verwenden Sie keine säurehaltigen, basischen oder scheuernden Reinigungsmit-
tel
• Verwenden Sie keine harten Bürsten
• Verwenden Sie keine Reinigungsmittel an den Rädern, wenn diese heiß sind, wie
z.B. nach einer Fahrt oder beim Parken bei hohen Temperaturen

5726-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
■ Leichtmetallräder (Fahrzeuge mit mattschwarz lackierten Rädern)
Da sich die Reinigung von mattschwarz lackierten Rädern von der Reinigung her-
kömmlicher Leichtmetallräder unterscheidet, beachten Sie bitte Folgendes. Wenden
Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Beseitigen Sie Schmutz mit Wasser. Wenn die Räder stark verschmutzt sind, ver-
wenden Sie zum Reinigen einen Schwamm oder ein weiches Tuch, der/das mit
einem verdünnten neutralen Reinigungsmittel befeuchtet.
● Wenn Sie ein Reinigungsmittel verwenden, muss dieses unverzüglich mit Wasser
abgespült werden. Wischen Sie dann das Wasser mit einem weichen Tuch ab.
● Beachten Sie die folgenden Vorsichtsmaßnahmen, um den mattschwarzen Lack vor
Schäden zu schützen:
• Scheuern oder polieren Sie das Rad nicht mit einer Bürste oder einem trockenen
Tuch.
• Verwenden Sie keine Radbeschichtungen oder scheuernden Reinigungsmittel.
• Verwenden Sie in einer automatischen Waschanlage nicht die Radbürstenfunk-
tion (sofern vorhanden).
■ Stoßfänger und seitliche Leisten
Reinigen Sie diese Teile nicht mit schmirgelnden Reinigungsmitteln.
■ Beschichtete Bereiche (je nach Ausstattung)
Wenn die Verschmutzung nicht beseitigt werden kann, reinigen Sie die Teile wie folgt:
● Wischen Sie den Schmutz mit einem weichen Tuch ab, dass mit einer Lösung aus
etwa 5% neutralem Reinigungsmittel und Wasser befeuchtet ist.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um verblie-
bene Feuchtigkeit vollständig zu entfernen.
● Verwenden Sie zum Entfernen von Ölrückständen alkoholgetränkte Feuchttücher
oder ein ähnliches Produkt.

5736-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M

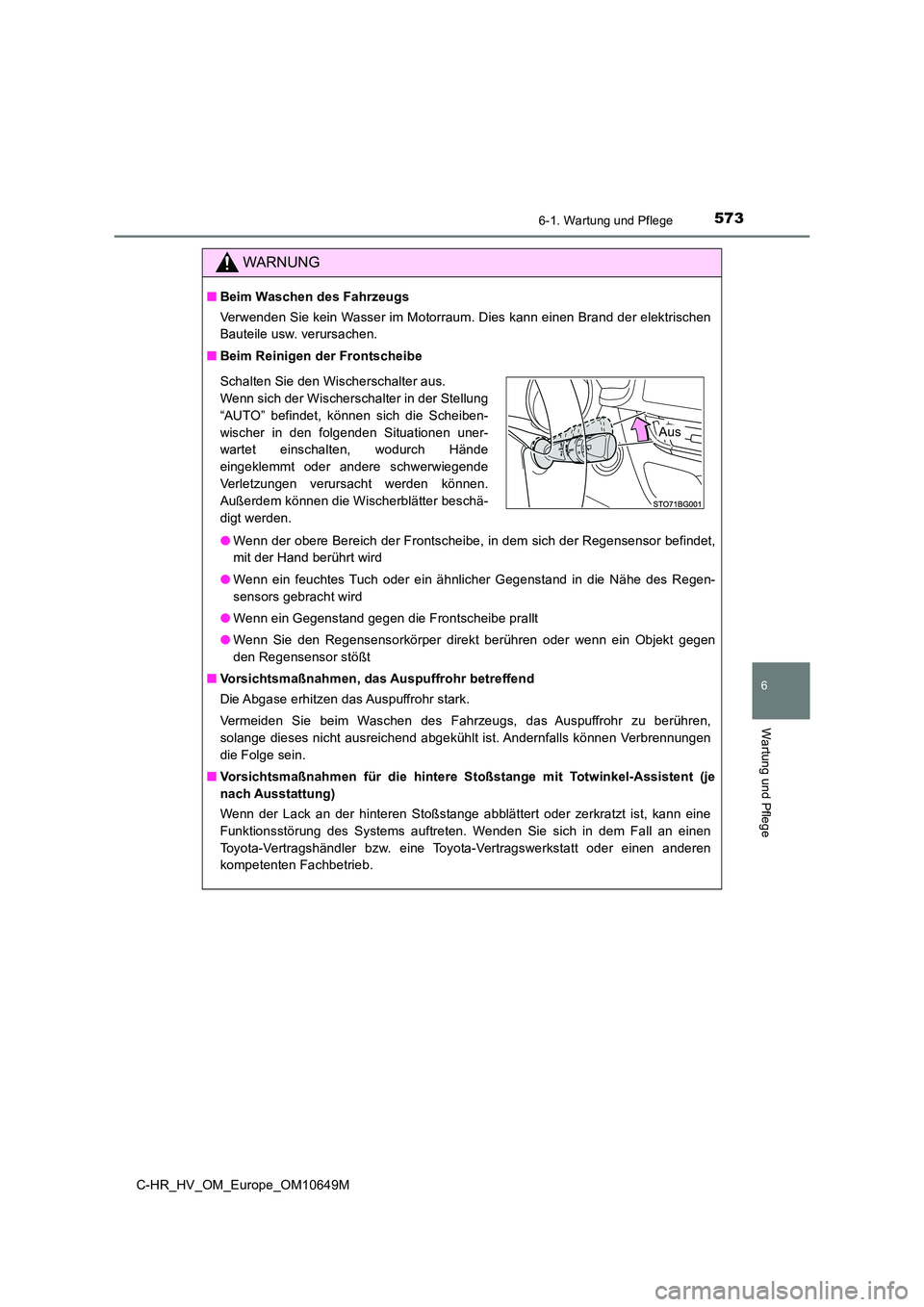

WARNUNG
■Beim Waschen des Fahrzeugs
Verwenden Sie kein Wasser im Motorraum. Dies kann einen Brand der elektrischen
Bauteile usw. verursachen.
■ Beim Reinigen der Frontscheibe
● Wenn der obere Bereich der Frontscheibe, in dem sich der Regensensor befindet,
mit der Hand berührt wird
● Wenn ein feuchtes Tuch oder ein ähnlicher Gegenstand in die Nähe des Regen-
sensors gebracht wird
● Wenn ein Gegenstand gegen die Frontscheibe prallt
● Wenn Sie den Regensensorkörper direkt berühren oder wenn ein Objekt gegen
den Regensensor stößt
■ Vorsichtsmaßnahmen, das Auspuffrohr betreffend
Die Abgase erhitzen das Auspuffrohr stark.
Vermeiden Sie beim Waschen des Fahrzeugs, das Auspuffrohr zu berühren,
solange dieses nicht ausreichend abgekühlt ist. Andernfalls können Verbrennungen
die Folge sein.
■ Vorsichtsmaßnahmen für die hintere Stoßstange mit Totwinkel-Assistent (je
nach Ausstattung)
Wenn der Lack an der hinteren Stoßstange abblättert oder zerkratzt ist, kann eine
Funktionsstörung des Systems auftreten. Wenden Sie sich in dem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
Schalten Sie den Wischerschalter aus.
Wenn sich der Wischerschalter in der Stellung
“AUTO” befindet, können sich die Scheiben-
wischer in den folgenden Situationen uner-
wartet einschalten, wodurch Hände
eingeklemmt oder andere schwerwiegende
Verletzungen verursacht werden können.
Außerdem können die Wischerblätter beschä-
digt werden.
Aus

5746-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M

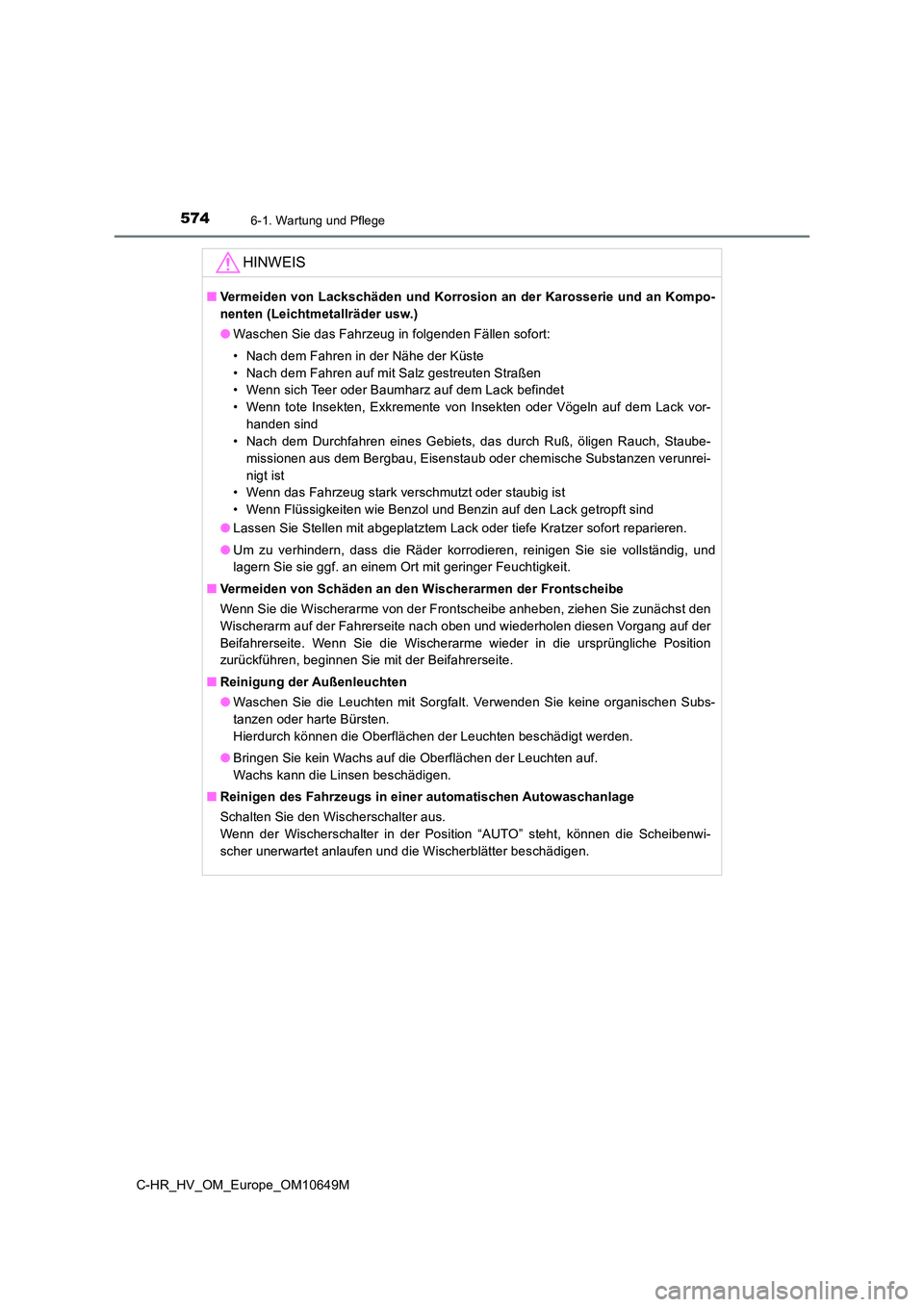

HINWEIS
■Vermeiden von Lackschäden und Korrosion an der Karosserie und an Kompo-
nenten (Leichtmetallräder usw.)
● Waschen Sie das Fahrzeug in folgenden Fällen sofort:
• Nach dem Fahren in der Nähe der Küste
• Nach dem Fahren auf mit Salz gestreuten Straßen
• Wenn sich Teer oder Baumharz auf dem Lack befindet
• Wenn tote Insekten, Exkremente von Insekten oder Vögeln auf dem Lack vor-
handen sind
• Nach dem Durchfahren eines Gebiets, das durch Ruß, öligen Rauch, Staube-
missionen aus dem Bergbau, Eisenstaub oder chemische Substanzen verunrei-
nigt ist
• Wenn das Fahrzeug stark verschmutzt oder staubig ist
• Wenn Flüssigkeiten wie Benzol und Benzin auf den Lack getropft sind
● Lassen Sie Stellen mit abgeplatztem Lack oder tiefe Kratzer sofort reparieren.
● Um zu verhindern, dass die Räder korrodieren, reinigen Sie sie vollständig, und
lagern Sie sie ggf. an einem Ort mit geringer Feuchtigkeit.
■ Vermeiden von Schäden an den Wischerarmen der Frontscheibe
Wenn Sie die Wischerarme von der Frontscheibe anheben, ziehen Sie zunächst den
Wischerarm auf der Fahrerseite nach oben und wiederholen diesen Vorgang auf der
Beifahrerseite. Wenn Sie die Wischerarme wieder in die ursprüngliche Position
zurückführen, beginnen Sie mit der Beifahrerseite.
■ Reinigung der Außenleuchten
● Waschen Sie die Leuchten mit Sorgfalt. Verwenden Sie keine organischen Subs-
tanzen oder harte Bürsten.
Hierdurch können die Oberflächen der Leuchten beschädigt werden.
● Bringen Sie kein Wachs auf die Oberflächen der Leuchten auf.
Wachs kann die Linsen beschädigen.
■ Reinigen des Fahrzeugs in einer automatischen Autowaschanlage
Schalten Sie den Wischerschalter aus.
Wenn der Wischerschalter in der Position “AUTO” steht, können die Scheibenwi-
scher unerwartet anlaufen und die Wischerblätter beschädigen.

5756-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M

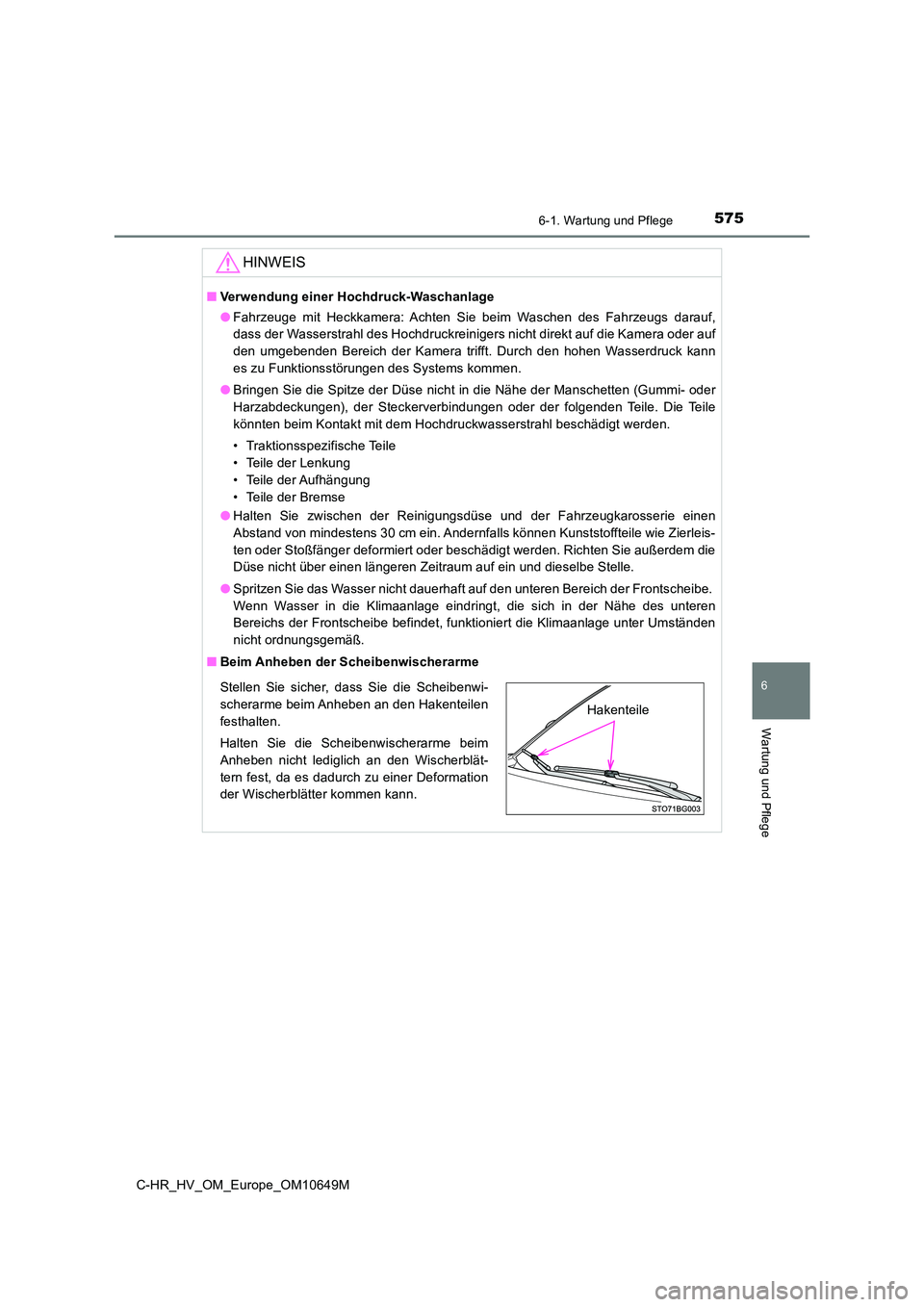

HINWEIS
■Verwendung einer Hochdruck-Waschanlage
● Fahrzeuge mit Heckkamera: Achten Sie beim Waschen des Fahrzeugs darauf,
dass der Wasserstrahl des Hochdruckreinigers nicht direkt auf die Kamera oder auf
den umgebenden Bereich der Kamera trifft. Durch den hohen Wasserdruck kann
es zu Funktionsstörungen des Systems kommen.
● Bringen Sie die Spitze der Düse nicht in die Nähe der Manschetten (Gummi- oder
Harzabdeckungen), der Steckerverbindungen oder der folgenden Teile. Die Teile
könnten beim Kontakt mit dem Hochdruckwasserstrahl beschädigt werden.
• Traktionsspezifische Teile
• Teile der Lenkung
• Teile der Aufhängung
• Teile der Bremse
● Halten Sie zwischen der Reinigungsdüse und der Fahrzeugkarosserie einen
Abstand von mindestens 30 cm ein. Andernfalls können Kunststoffteile wie Zierleis-
ten oder Stoßfänger deformiert oder beschädigt werden. Richten Sie außerdem die
Düse nicht über einen längeren Zeitraum auf ein und dieselbe Stelle.
● Spritzen Sie das Wasser nicht dauerhaft auf den unteren Bereich der Frontscheibe.
Wenn Wasser in die Klimaanlage eindringt, die sich in der Nähe des unteren
Bereichs der Frontscheibe befindet, funktioniert die Klimaanlage unter Umständen
nicht ordnungsgemäß.
■ Beim Anheben der Scheibenwischerarme
Stellen Sie sicher, dass Sie die Scheibenwi-
scherarme beim Anheben an den Hakenteilen
festhalten.
Halten Sie die Scheibenwischerarme beim
Anheben nicht lediglich an den Wischerblät-
tern fest, da es dadurch zu einer Deformation
der Wischerblätter kommen kann.
Hakenteile

5766-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M

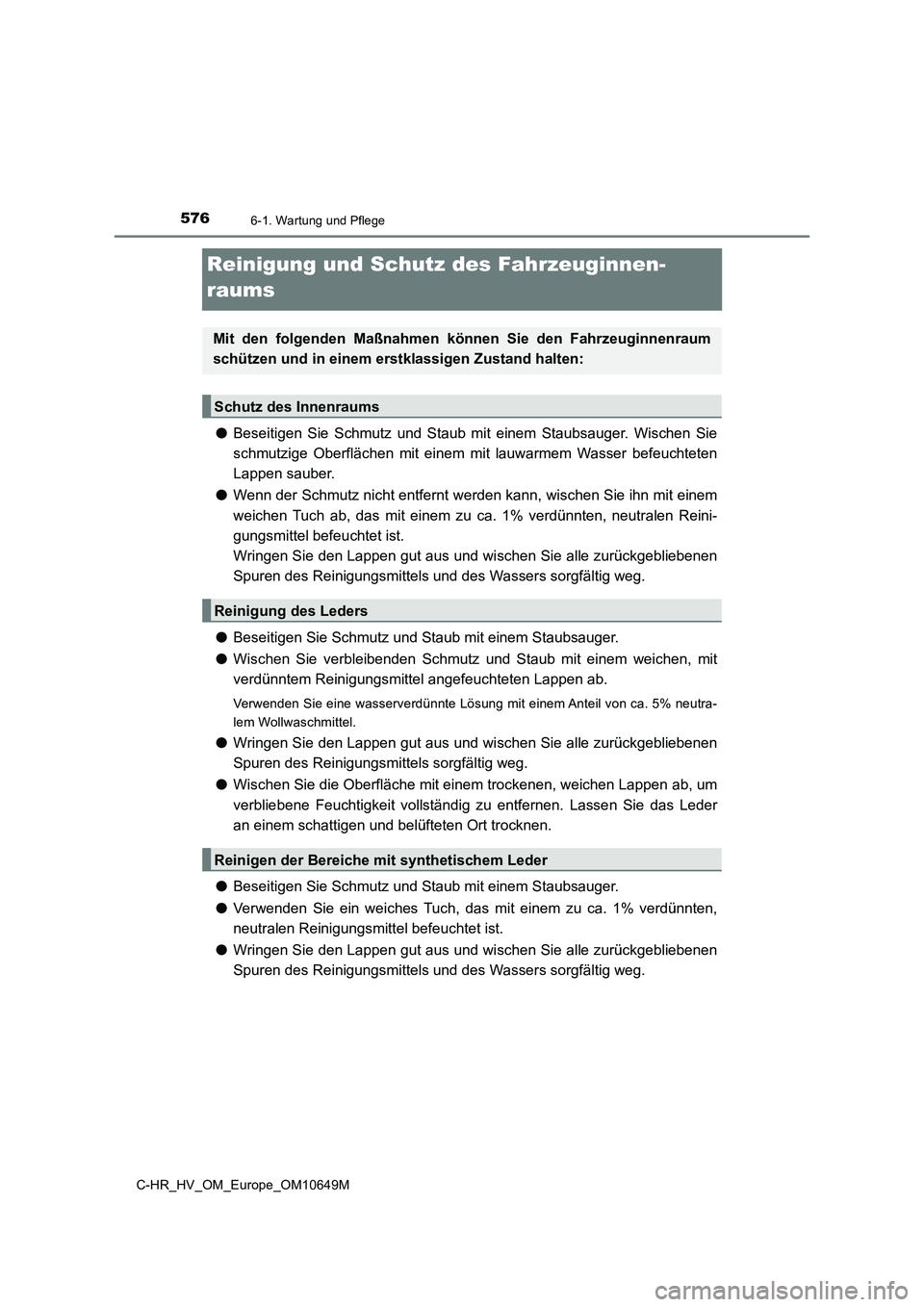

Reinigung und Schutz des Fahrzeuginnen-
raums
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem mit lauwarmem Wasser befeuchteten
Lappen sauber.
● Wenn der Schmutz nicht entfernt werden kann, wischen Sie ihn mit einem
weichen Tuch ab, das mit einem zu ca. 1% verdünnten, neutralen Reini-
gungsmittel befeuchtet ist.
Wringen Sie den Lappen gut aus und wi schen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Wischen Sie verbleibenden Schmutz und Staub mit einem weichen, mit
verdünntem Reinigungsmittel angefeuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels sorgfältig weg.
● Wischen Sie die Oberfläche mit einem trockenen, weichen Lappen ab, um
verbliebene Feuchtigkeit vollständig zu entfernen. Lassen Sie das Leder
an einem schattigen und belüfteten Ort trocknen.
● Beseitigen Sie Schmutz und Staub mit einem Staubsauger.
● Verwenden Sie ein weiches Tuch, das mit einem zu ca. 1% verdünnten,
neutralen Reinigungsmittel befeuchtet ist.
● Wringen Sie den Lappen gut aus und wischen Sie alle zurückgebliebenen
Spuren des Reinigungsmittels und des Wassers sorgfältig weg.
Mit den folgenden Maßnahmen können Sie den Fahrzeuginnenraum
schützen und in einem erstklassigen Zustand halten:
Schutz des Innenraums
Reinigung des Leders
Reinigen der Bereiche mit synthetischem Leder
