2019 TOYOTA C-HR Betriebsanleitungen (in German)

1692. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
Warnmeldungsanzeige
Wählen Sie dieses Element, um Warnmeldungen und Hinweise zu Gegen-
maßnahmen bei Störungen anzuzeigen. ( S. 681)
Einstellungsanzeige
Wählen Sie dieses Element, um die Anzeigeeinstellungen und die Betriebs-
einstellungen einiger Fahrzeugfunktionen zu ändern. ( S. 171)
Die Multi-Informationsanzeige wird
mit den Anzeigenregelschaltern
bedient.
Rückkehr zum vorherigen Bild-
schirm
Eingabe/Einstellen
Element auswählen/Seite wech-
seln
● Aktueller Kraftstoffverbrauch (Zonendisplay/numerische Anzeige)*1
Zeigt den aktuellen Kraftstoffverbrauch an.
●Durchschnittlicher Kraftstoffverbrauch (seit der Rücksetzung*2/seit dem
Start/seit dem Tanken)*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem Zurücksetzen der Funk-
tion, dem Start des Hybridsystems bzw. dem letzten Betanken des Fahrzeugs an.
Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
● Durchschnittliche Fahrzeuggeschwindigkeit (seit der Rücksetzung*2/seit
dem Start)*1
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem Zurücksetzen der
Funktion bzw. dem Start des Hybridsystems an.
● Verstrichene Zeit (seit der Rücksetzung*2/seit dem Start)*1
Zeigt die verstrichene Zeit seit dem Zurücksetzen der Funktion bzw. dem Start des
Hybridsystems an.
Verwenden der Anzeigenregelschalter
Fahrinformationen

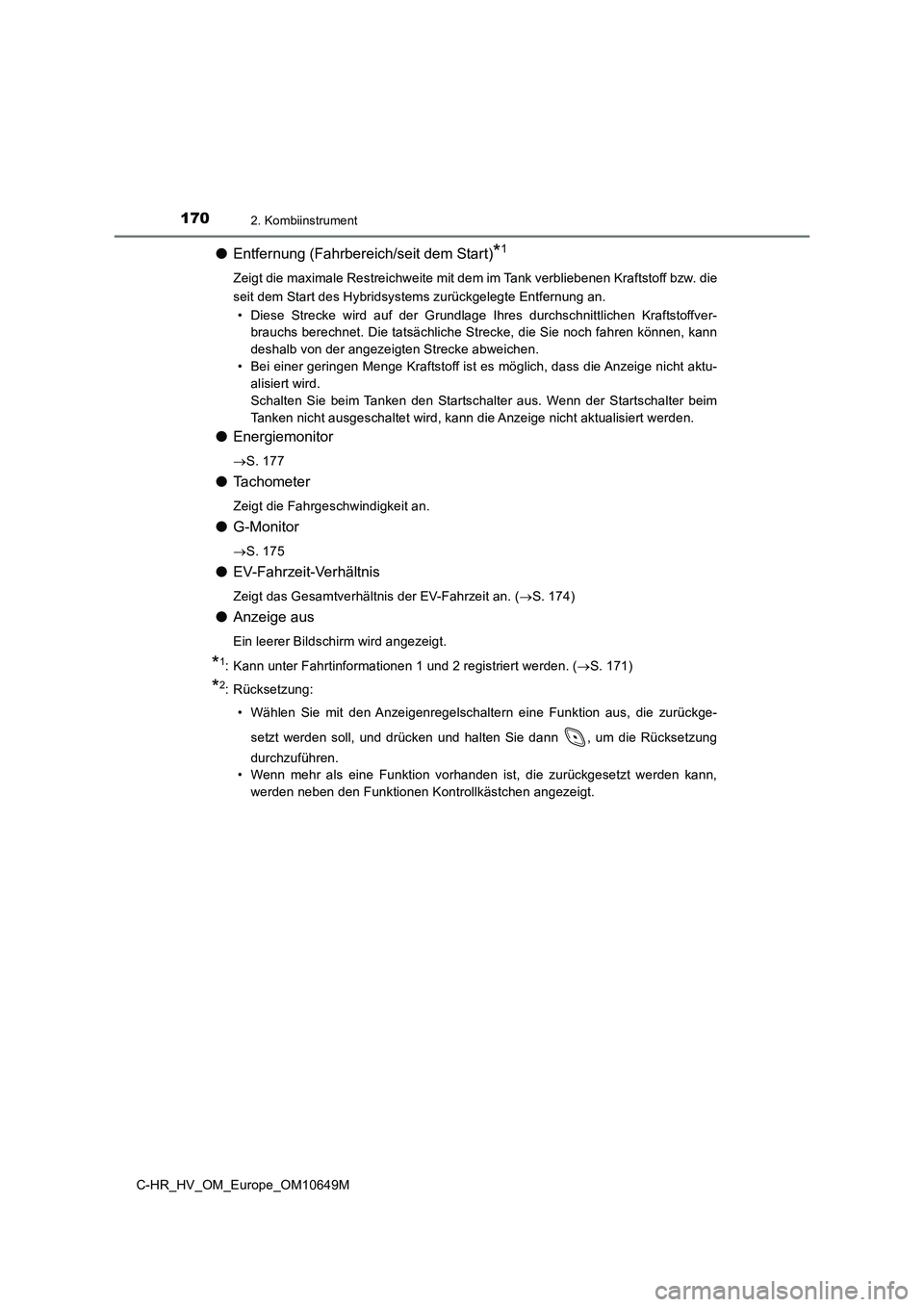

1702. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
●Entfernung (Fahrbereich/seit dem Start)*1
Zeigt die maximale Restreichweite mit dem im Tank verbliebenen Kraftstoff bzw. die
seit dem Start des Hybridsystems zurückgelegte Entfernung an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Schalten Sie beim Tanken den Startschalter aus. Wenn der Startschalter beim
Tanken nicht ausgeschaltet wird, kann die Anzeige nicht aktualisiert werden.
● Energiemonitor
S. 177
●Tachometer
Zeigt die Fahrgeschwindigkeit an.
●G-Monitor
S. 175
●EV-Fahrzeit-Verhältnis
Zeigt das Gesamtverhältnis der EV-Fahrzeit an. (S. 174)
●Anzeige aus
Ein leerer Bildschirm wird angezeigt.
*1: Kann unter Fahrtinformationen 1 und 2 registriert werden. (S. 171)
*2: Rücksetzung:
• Wählen Sie mit den Anzeigenregelschaltern eine Funktion aus, die zurückge-
setzt werden soll, und drücken und halten Sie dann , um die Rücksetzung
durchzuführen.
• Wenn mehr als eine Funktion vorhanden ist, die zurückgesetzt werden kann,
werden neben den Funktionen Kontrollkästchen angezeigt.

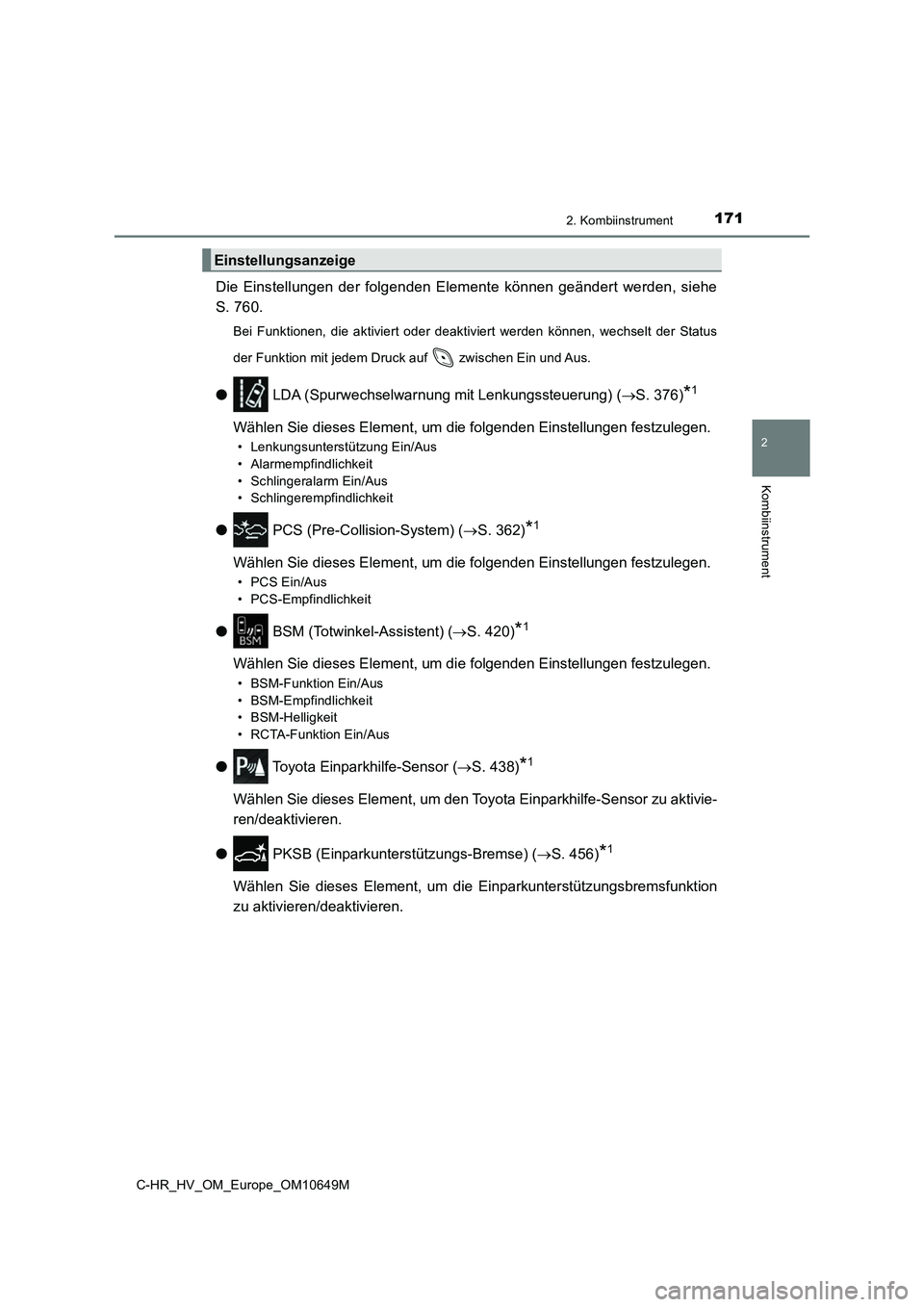

1712. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
Die Einstellungen der folgenden Elemente können geändert werden, siehe
S. 760.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung mit Lenkungssteuerung) (S. 376)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Lenkungsunterstützung Ein/Aus
• Alarmempfindlichkeit
• Schlingeralarm Ein/Aus
• Schlingerempfindlichkeit
● PCS (Pre-Collision-System) (S. 362)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• PCS Ein/Aus
• PCS-Empfindlichkeit
● BSM (Totwinkel-Assistent) (S. 420)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• BSM-Empfindlichkeit
• BSM-Helligkeit
• RCTA-Funktion Ein/Aus
● Toyota Einparkhilfe-Sensor (S. 438)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● PKSB (Einparkunterstützungs-Bremse) (S. 456)*1
Wählen Sie dieses Element, um die Einparkunterstützungsbremsfunktion
zu aktivieren/deaktivieren.
Einstellungsanzeige

1722. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
● RSA (Road Sign Assist) (S. 389)*1
Wählen Sie dieses Element, um den Verkehrszeichenassistent RSA (Road
Sign Assist) zu aktivieren/deaktivieren.
● Fahrprogrammwahl (S. 415)
● Kombiinstrumentbeleuchtung (S. 175)
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
● Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Toyota Einparkhilfe-Sensor, Einrichtung ( S. 766)*1
Wählen Sie dieses Element, um die Summerlautstärke des Toyota Ein-
parkhilfe-Sensors zu ändern.
• Toyota Einparkhilfe-Sens or und RCTA, Einrichtung
( S. 766)*1
Wählen Sie dieses Element, um die Summerlautstärke des Toyota Ein-
parkhilfe-Sensors und der RCTA-Funktion zu ändern.
• RSA (Road Sign Assist), Einrichtung ( S. 768)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 609)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.

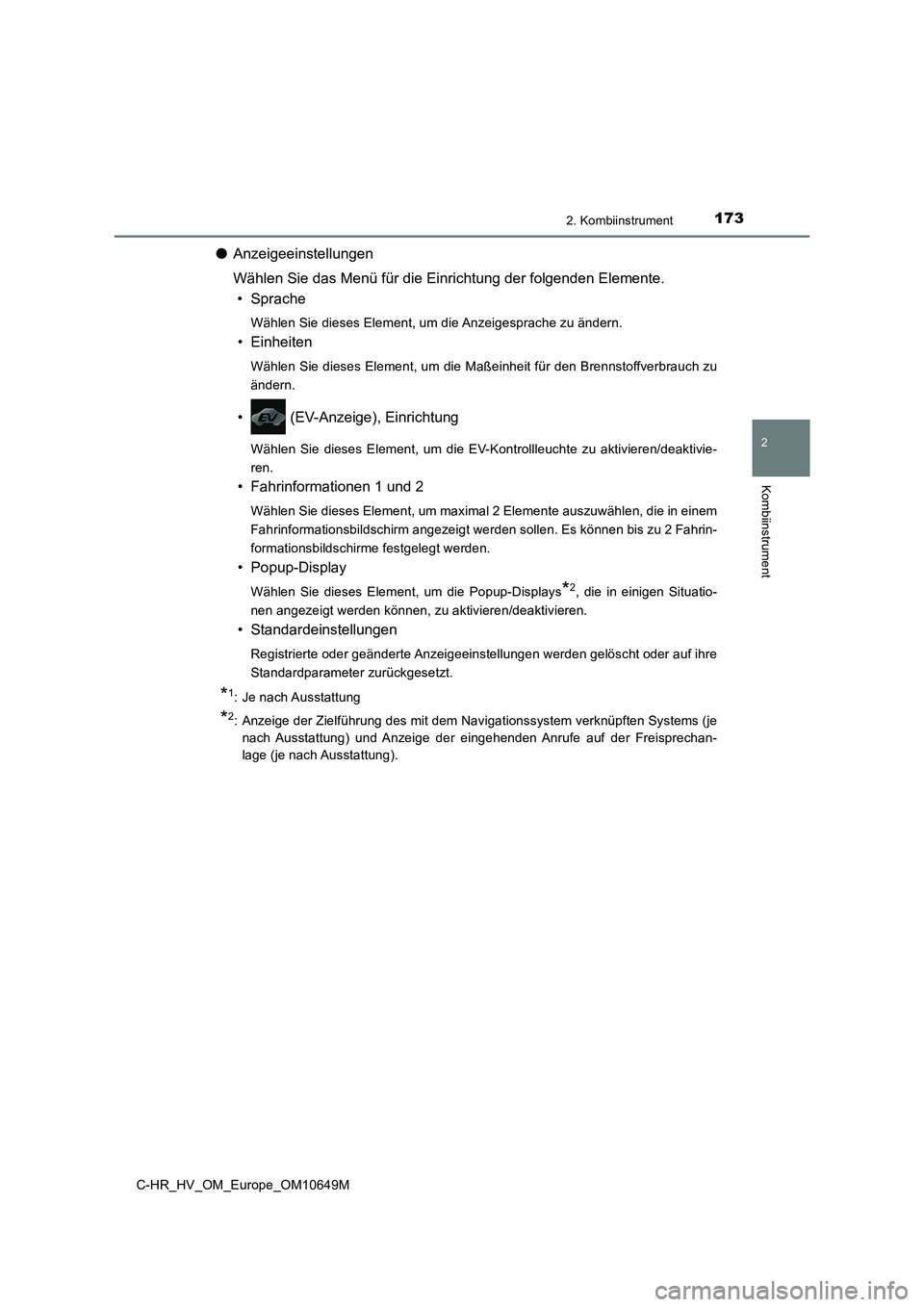

1732. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
●Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

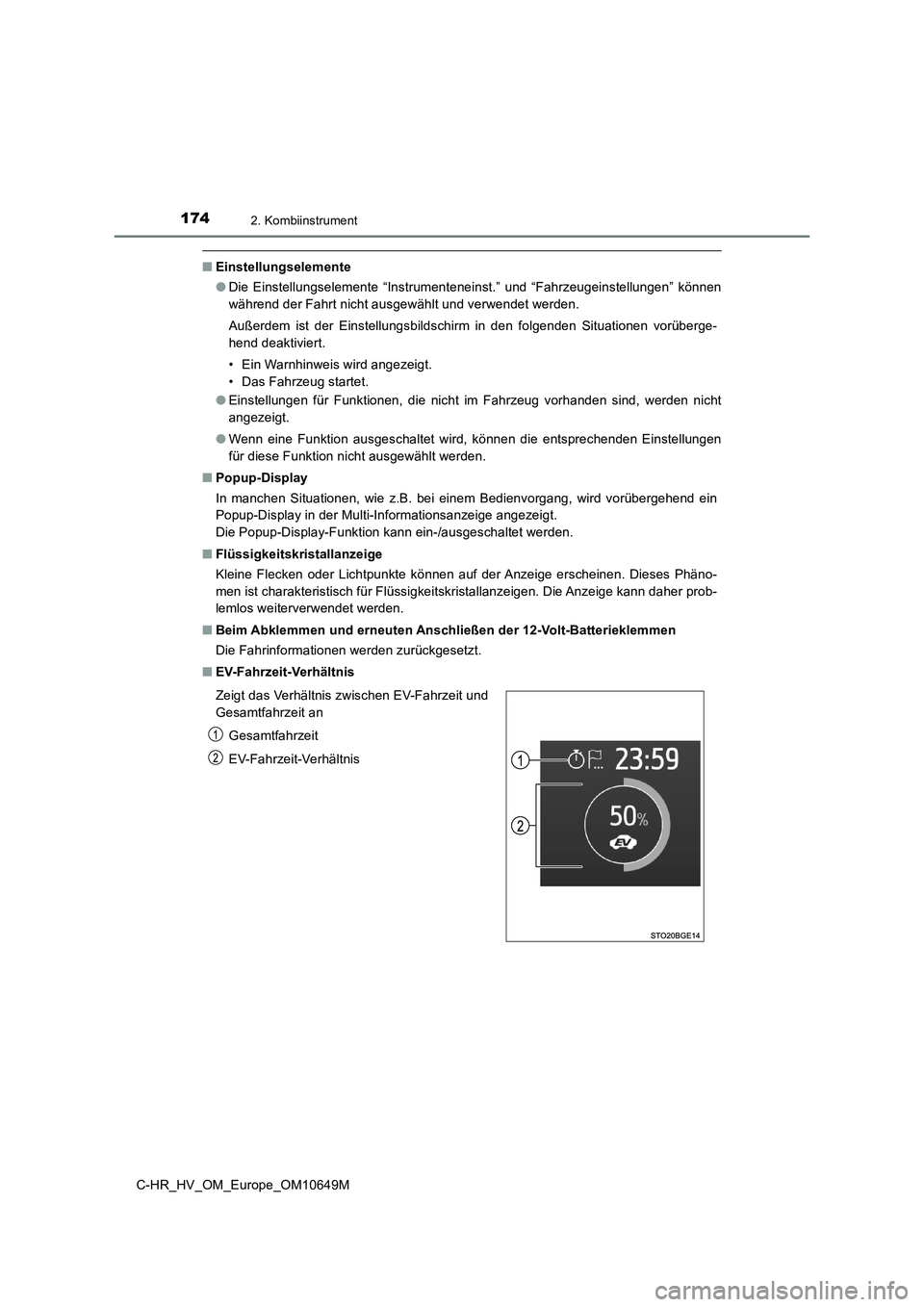

1742. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
■Einstellungselemente
● Die Einstellungselemente “Instrumenteneinst.” und “Fahrzeugeinstellungen” können
während der Fahrt nicht ausgewählt und verwendet werden.
Außerdem ist der Einstellungsbildschirm in den folgenden Situationen vorüberge-
hend deaktiviert.
• Ein Warnhinweis wird angezeigt.
• Das Fahrzeug startet.
● Einstellungen für Funktionen, die nicht im Fahrzeug vorhanden sind, werden nicht
angezeigt.
● Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
■ Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ EV-Fahrzeit-Verhältnis
Zeigt das Verhältnis zwischen EV-Fahrzeit und
Gesamtfahrzeit an
Gesamtfahrzeit
EV-Fahrzeit-Verhältnis

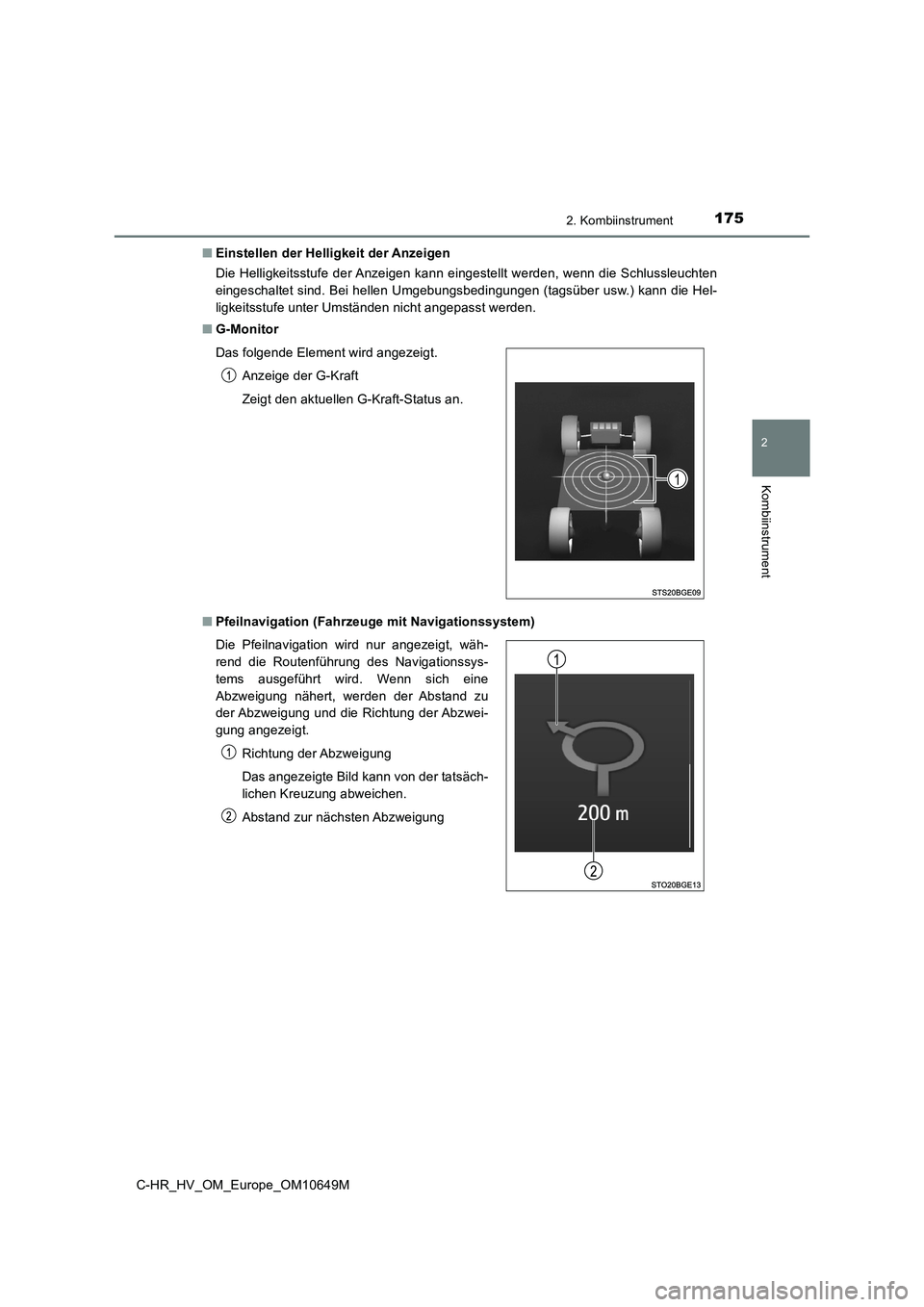

1752. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
■ Einstellen der Helligkeit der Anzeigen
Die Helligkeitsstufe der Anzeigen kann eingestellt werden, wenn die Schlussleuchten
eingeschaltet sind. Bei hellen Umgebungsbedingungen (tagsüber usw.) kann die Hel-
ligkeitsstufe unter Umständen nicht angepasst werden.
■ G-Monitor
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
Das folgende Element wird angezeigt.
Anzeige der G-Kraft
Zeigt den aktuellen G-Kraft-Status an.
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung

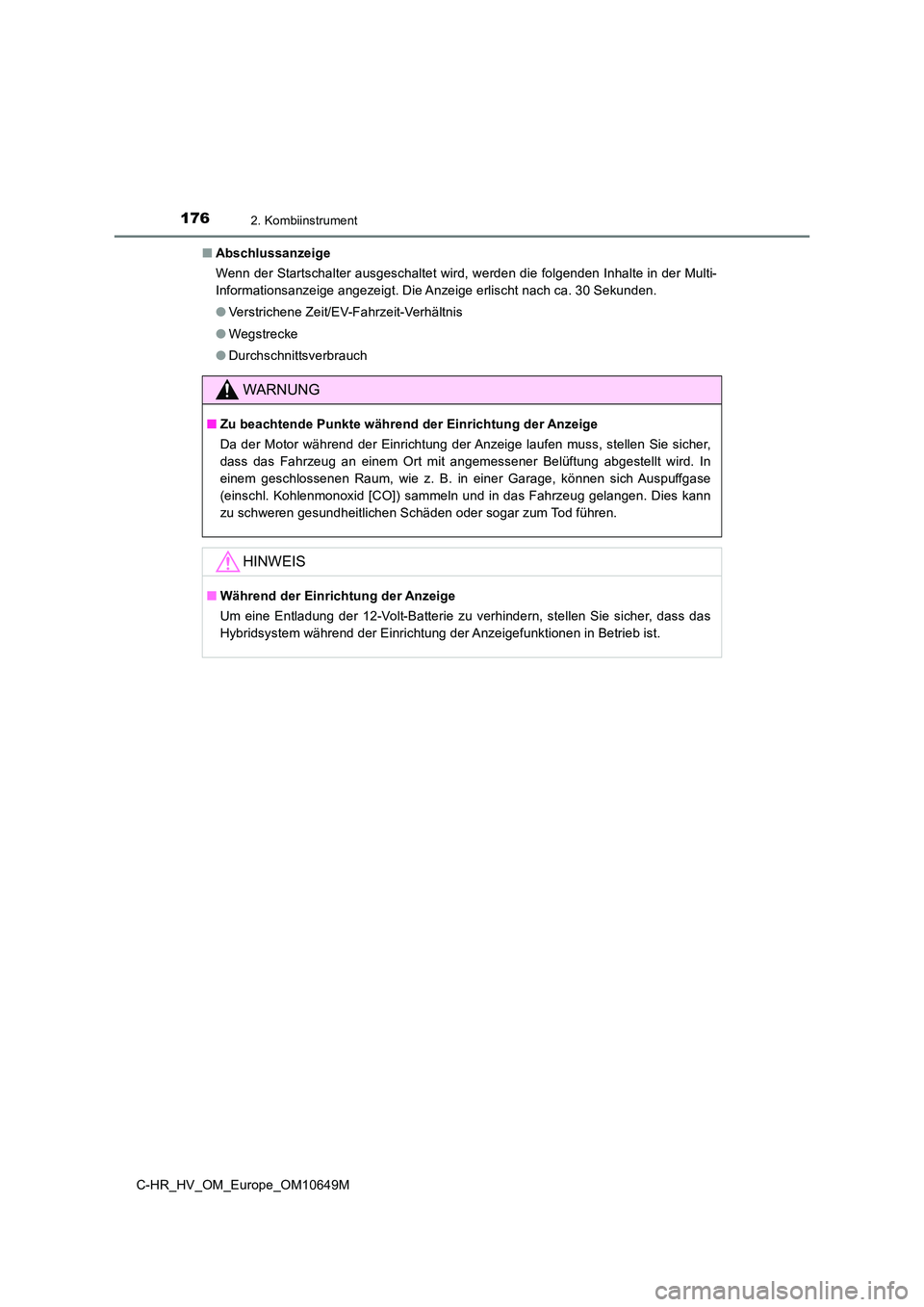

1762. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit/EV-Fahrzeit-Verhältnis
● Wegstrecke
● Durchschnittsverbrauch
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.
