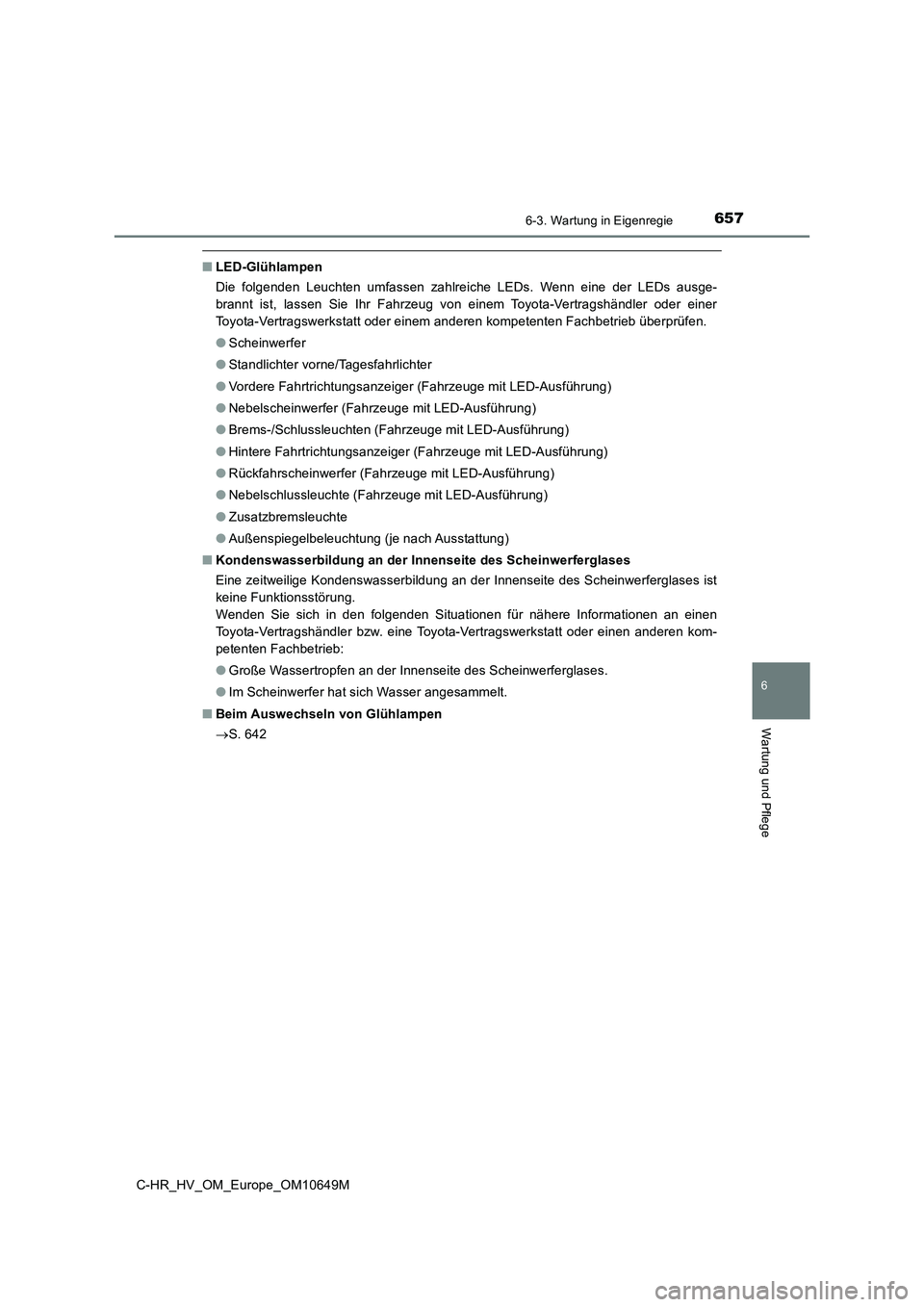

6576-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege
■LED-Glühlampen
Die folgenden Leuchten umfassen zahlreiche LEDs. Wenn eine der LEDs ausge-
brannt ist, lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
● Scheinwerfer
● Standlichter vorne/Tagesfahrlichter
● Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
● Nebelscheinwerfer (Fahrzeuge mit LED-Ausführung)
● Brems-/Schlussleuchten (Fahrzeuge mit LED-Ausführung)
● Hintere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
● Rückfahrscheinwerfer (Fahrzeuge mit LED-Ausführung)
● Nebelschlussleuchte (Fahrzeuge mit LED-Ausführung)
● Zusatzbremsleuchte
● Außenspiegelbeleuchtung (je nach Ausstattung)
■ Kondenswasserbildung an der Innenseite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist
keine Funktionsstörung.
Wenden Sie sich in den folgenden Situationen für nähere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb:
● Große Wassertropfen an der Innenseite des Scheinwerferglases.
● Im Scheinwerfer hat sich Wasser angesammelt.
■ Beim Auswechseln von Glühlampen
 S. 642

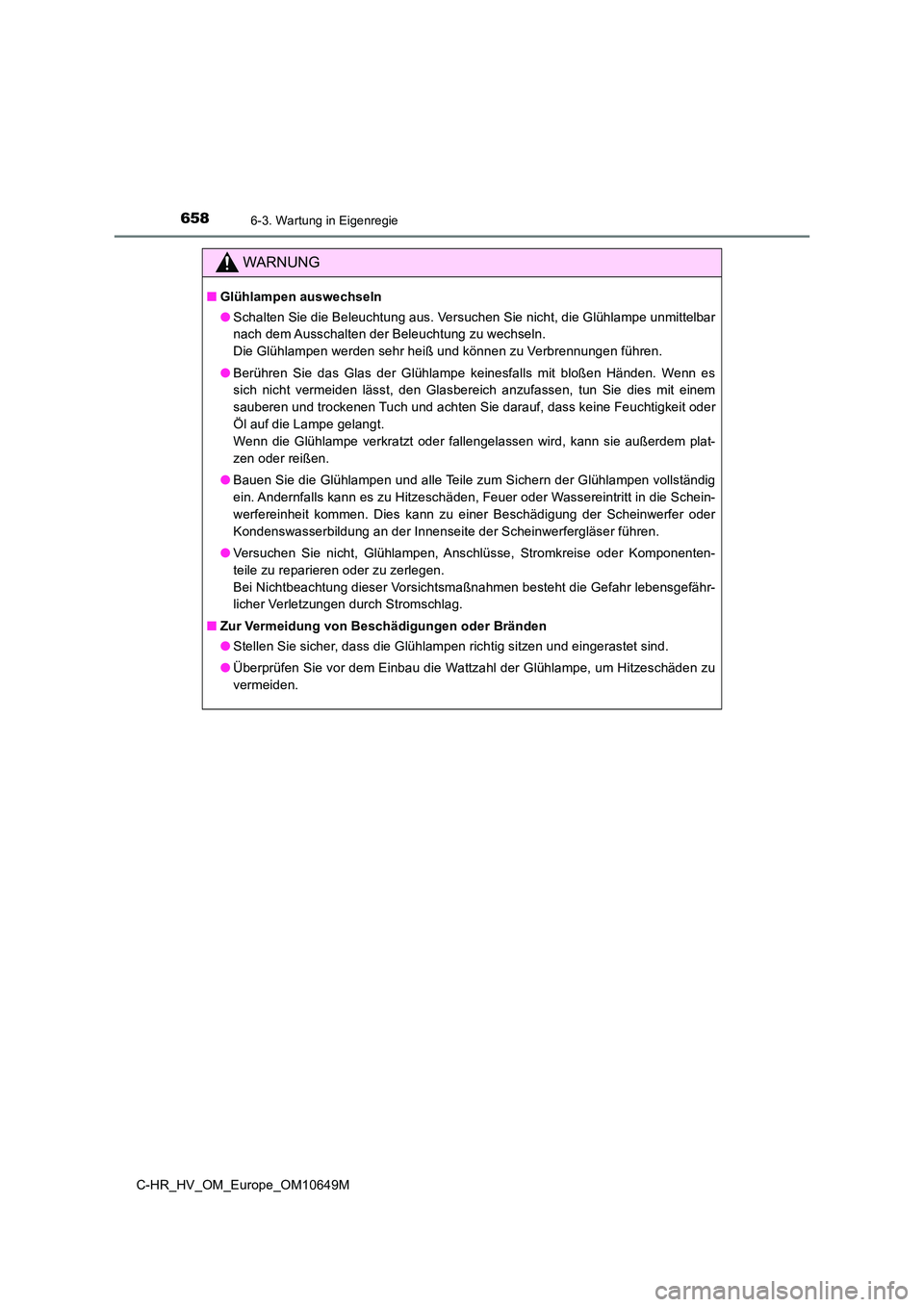

6586-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Glühlampen auswechseln
● Schalten Sie die Beleuchtung aus. Versuchen Sie nicht, die Glühlampe unmittelbar
nach dem Ausschalten der Beleuchtung zu wechseln.
Die Glühlampen werden sehr heiß und können zu Verbrennungen führen.
● Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
sich nicht vermeiden lässt, den Glasbereich anzufassen, tun Sie dies mit einem
sauberen und trockenen Tuch und achten Sie darauf, dass keine Feuchtigkeit oder
Öl auf die Lampe gelangt.
Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie außerdem plat-
zen oder reißen.
● Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig
ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Schein-
werfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder
Kondenswasserbildung an der Innenseite der Scheinwerfergläser führen.
● Versuchen Sie nicht, Glühlampen, Anschlüsse, Stromkreise oder Komponenten-
teile zu reparieren oder zu zerlegen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefähr-
licher Verletzungen durch Stromschlag.
■ Zur Vermeidung von Beschädigungen oder Bränden
● Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
● Überprüfen Sie vor dem Einbau die Wattzahl der Glühlampe, um Hitzeschäden zu
vermeiden.

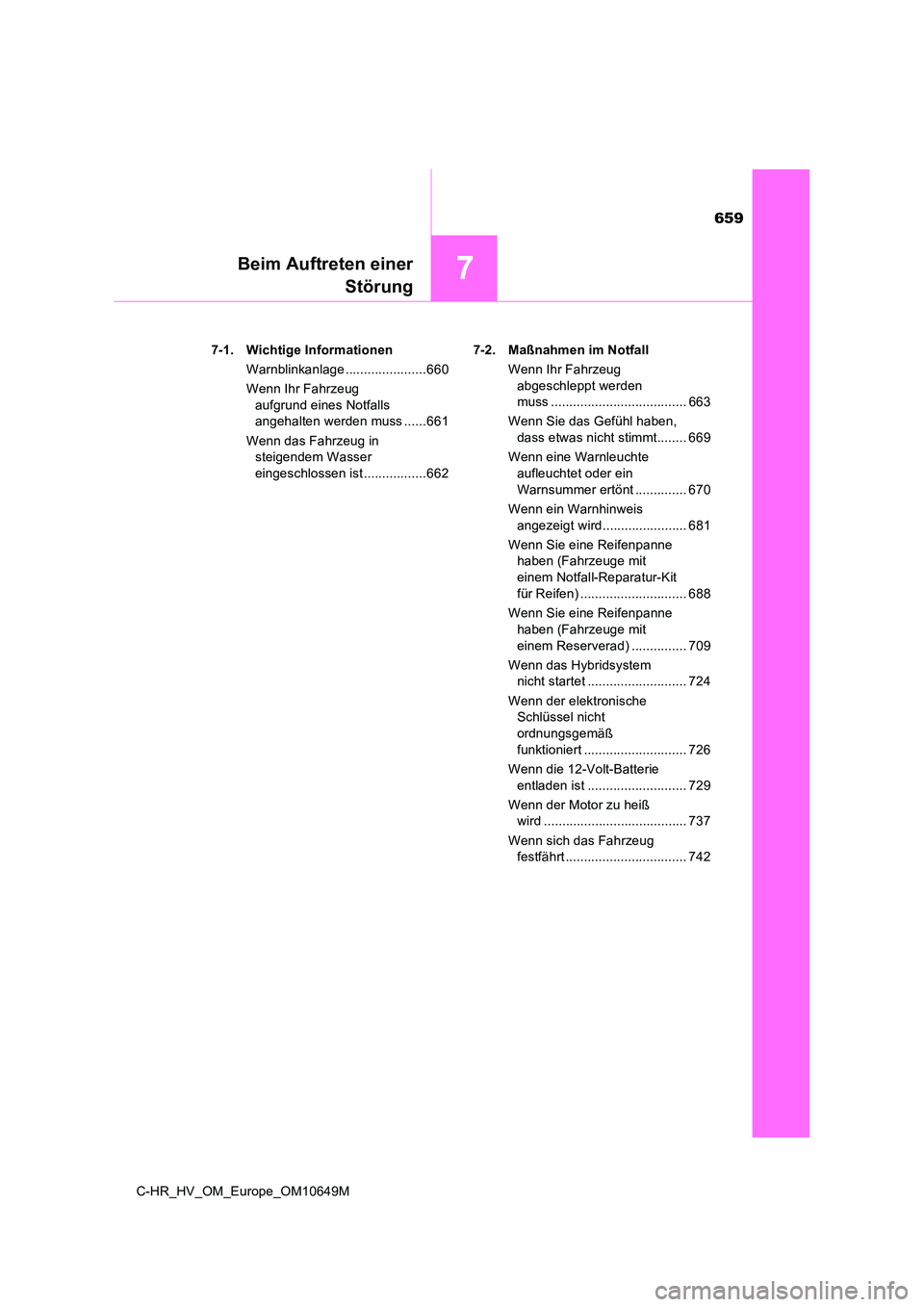

659
7
C-HR_HV_OM_Europe_OM10649M
Beim Auftreten einer
Störung
7-1. Wichtige Informationen
Warnblinkanlage ......................660
Wenn Ihr Fahrzeug
aufgrund eines Notfalls
angehalten werden muss ......661
Wenn das Fahrzeug in
steigendem Wasser
eingeschlossen ist .................662
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug
abgeschleppt werden
muss ..................................... 663
Wenn Sie das Gefühl haben,
dass etwas nicht stimmt........ 669
Wenn eine Warnleuchte
aufleuchtet oder ein
Warnsummer ertönt .............. 670
Wenn ein Warnhinweis
angezeigt wird....................... 681
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Notfall-Reparatur-Kit
für Reifen) ............................. 688
Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
einem Reserverad) ............... 709
Wenn das Hybridsystem
nicht startet ........................... 724
Wenn der elektronische
Schlüssel nicht
ordnungsgemäß
funktioniert ............................ 726
Wenn die 12-Volt-Batterie
entladen ist ........................... 729
Wenn der Motor zu heiß
wird ....................................... 737
Wenn sich das Fahrzeug
festfährt ................................. 742

6607-1. Wichtige Informationen
C-HR_HV_OM_Europe_OM10649M
Warnblinkanlage
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Zum Ausschalten der Warnblinkfunk-
tion drücken Sie den Schalter noch-
mals.
■ Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Hybridsystem (wenn die Kontrollleuchte
“READY” nicht leuchtet) über einen längeren Zeitraum verwendet wird, kann die 12-
Volt-Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.

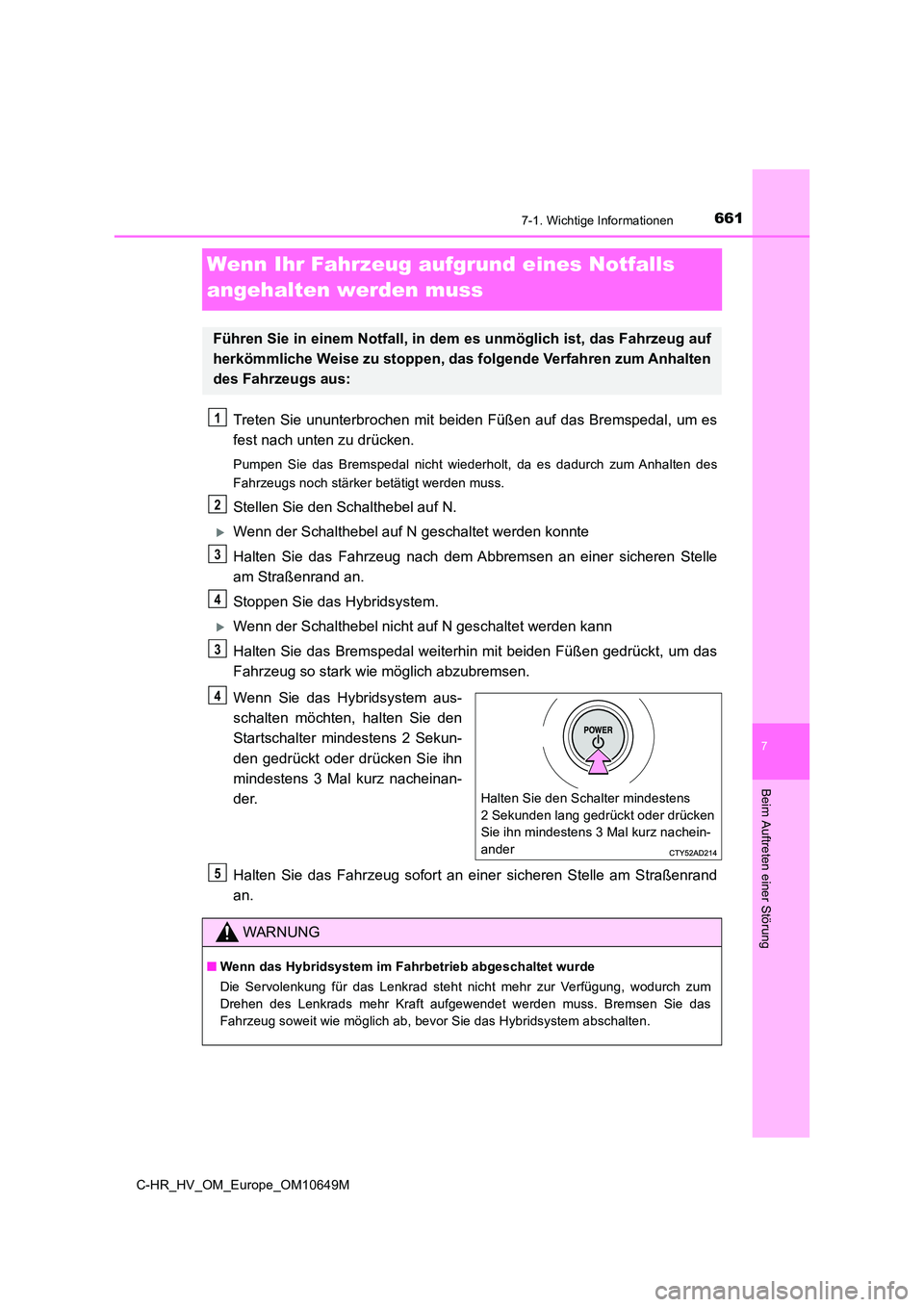

6617-1. Wichtige Informationen
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem A bbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Wenn Sie das Hybridsystem aus-
schalten möchten, halten Sie den
Startschalter mindestens 2 Sekun-
den gedrückt oder drücken Sie ihn
mindestens 3 Mal kurz nacheinan-
der.
Halten Sie das Fahrzeug sofort an ei ner sicheren Stelle am Straßenrand
an.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3
Halten Sie den Schalter mindestens
2 Sekunden lang gedrückt oder drücken
Sie ihn mindestens 3 Mal kurz nachein-
ander
4
WARNUNG
■ Wenn das Hybridsystem im Fahrbetrieb abgeschaltet wurde
Die Servolenkung für das Lenkrad steht nicht mehr zur Verfügung, wodurch zum
Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen Sie das
Fahrzeug soweit wie möglich ab, bevor Sie das Hybridsystem abschalten.
5

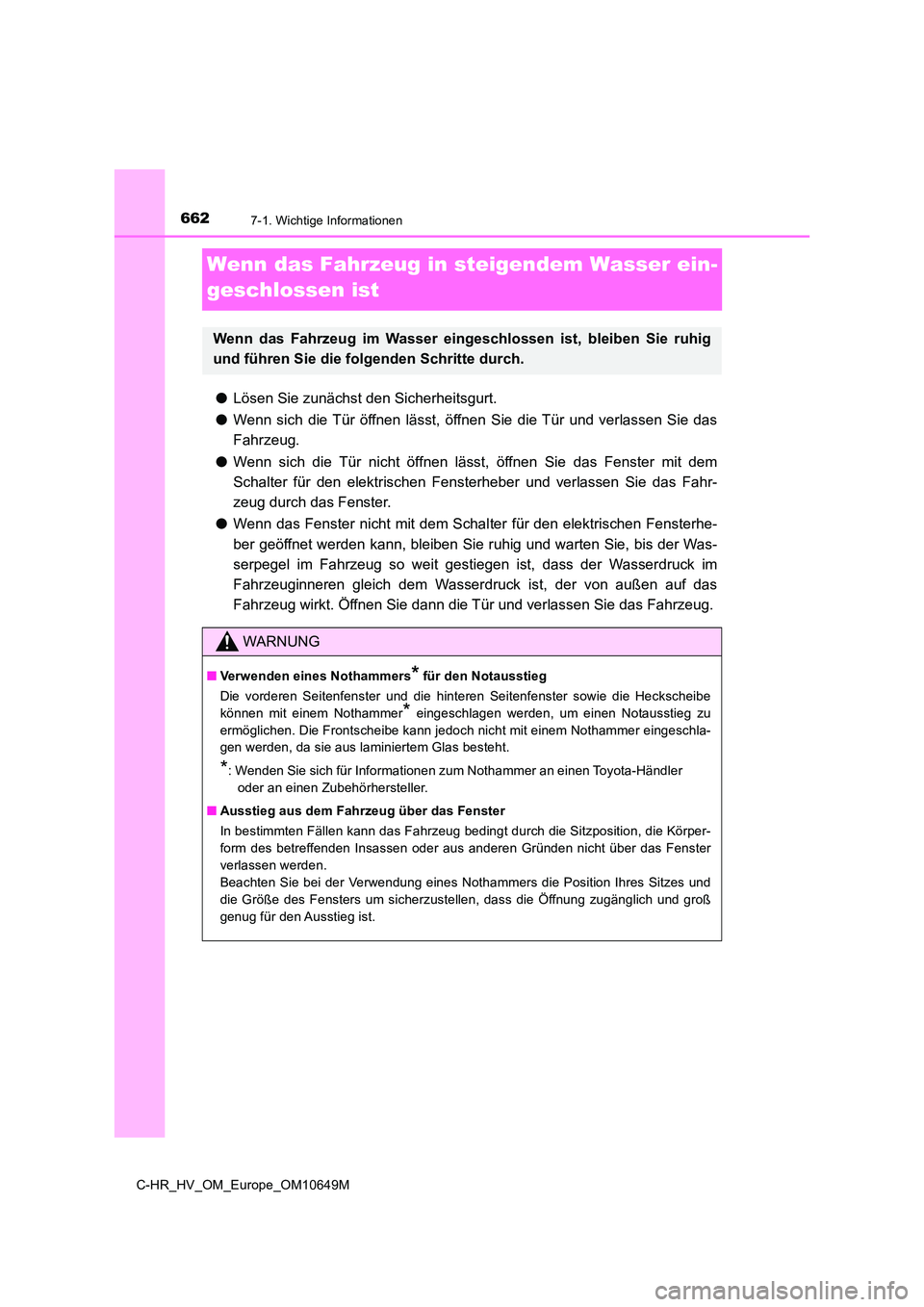

6627-1. Wichtige Informationen
C-HR_HV_OM_Europe_OM10649M
Wenn das Fahrzeug in steigendem Wasser ein-
geschlossen ist
● Lösen Sie zunächst den Sicherheitsgurt.
● Wenn sich die Tür öffnen lässt, öffnen Sie die Tür und verlassen Sie das
Fahrzeug.
● Wenn sich die Tür nicht öffnen lässt, öffnen Sie das Fenster mit dem
Schalter für den elektrischen Fenste rheber und verlassen Sie das Fahr-
zeug durch das Fenster.
● Wenn das Fenster nicht mit dem Schalter für den elektrischen Fensterhe-
ber geöffnet werden kann, bleiben Sie ruhig und warten Sie, bis der Was-
serpegel im Fahrzeug so weit gestiegen ist, dass der Wasserdruck im
Fahrzeuginneren gleich dem Wasserdruck ist, der von außen auf das
Fahrzeug wirkt. Öffnen Sie dann die Tür und verlassen Sie das Fahrzeug.
Wenn das Fahrzeug im Wasser eingeschlossen ist, bleiben Sie ruhig
und führen Sie die folgenden Schritte durch.
WARNUNG
■ Verwenden eines Nothammers* für den Notausstieg
Die vorderen Seitenfenster und die hinteren Seitenfenster sowie die Heckscheibe
können mit einem Nothammer* eingeschlagen werden, um einen Notausstieg zu
ermöglichen. Die Frontscheibe kann jedoch nicht mit einem Nothammer eingeschla-
gen werden, da sie aus laminiertem Glas besteht.
*: Wenden Sie sich für Informationen zum Nothammer an einen Toyota-Händler
oder an einen Zubehörhersteller.
■ Ausstieg aus dem Fahrzeug über das Fenster
In bestimmten Fällen kann das Fahrzeug bedingt durch die Sitzposition, die Körper-
form des betreffenden Insassen oder aus anderen Gründen nicht über das Fenster
verlassen werden.
Beachten Sie bei der Verwendung eines Nothammers die Position Ihres Sitzes und
die Größe des Fensters um sicherzustellen, dass die Öffnung zugänglich und groß
genug für den Ausstieg ist.

6637-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung
Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Hybrid-Getriebe hin.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb oder an einen Abschleppdienst.
● Die Warnmeldung des Hybridsystems wird angezeigt und das Fahrzeug
kann nicht bewegt werden.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb oder einen Abschleppdienst zu
beauftragen, der das Fahrzeug anhebt oder mit einem Tieflader trans-
portiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Situationen, in denen vor dem Ab schleppen der Händler kontaktiert
werden muss

6647-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Abschleppen mit einem Abschleppwagen mit Seilwinde
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorneVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
