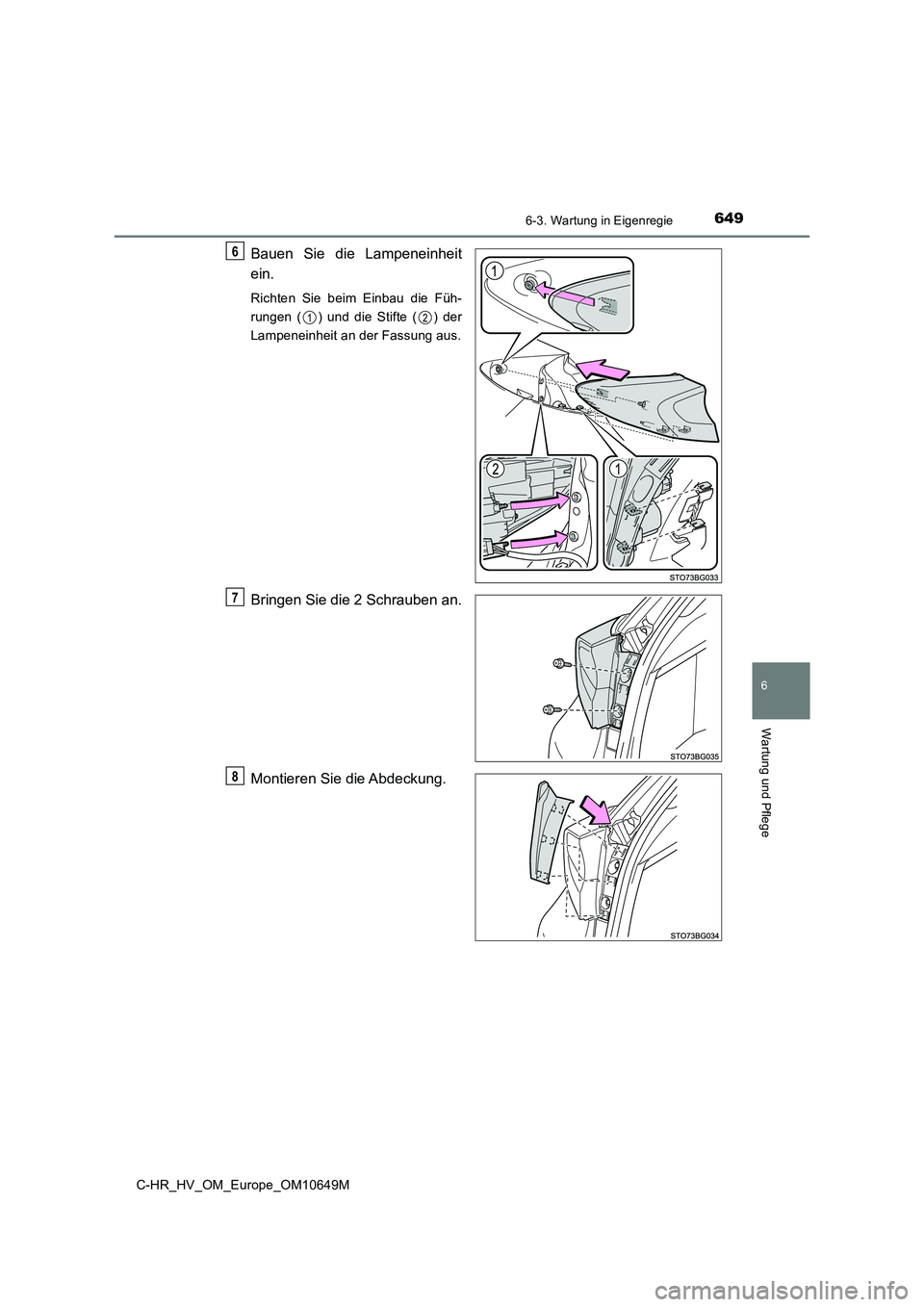

Bauen Sie die Lampeneinheit
ein.
Richten Sie beim Einbau die Füh-
rungen ( ) und die Stifte ( ) der
Lampeneinheit an der Fassung aus.
Bringen Sie die 2 Schrauben an.
Montieren Sie die Abdeckung.
6
7
8

6506-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M

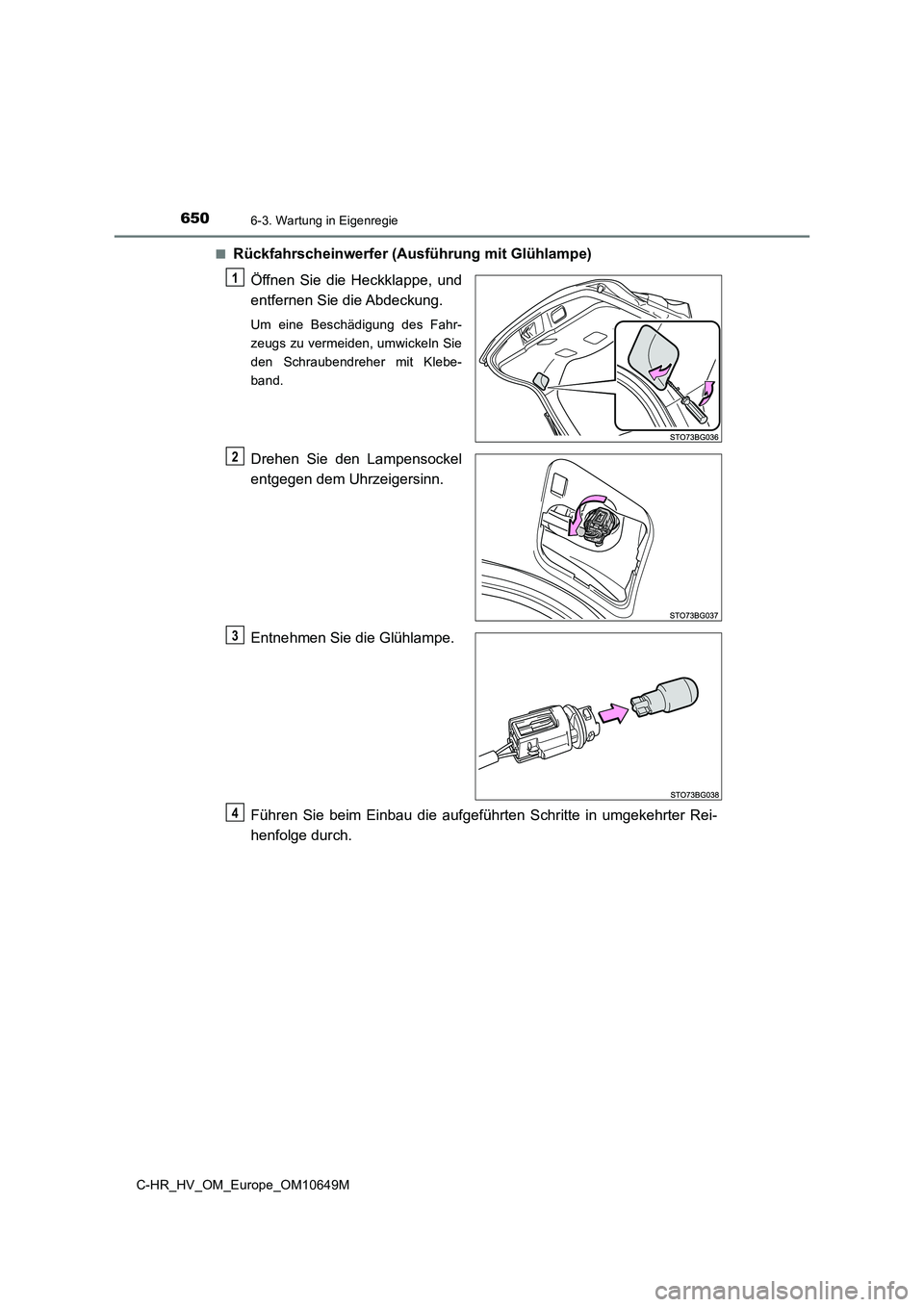

■Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6516-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege

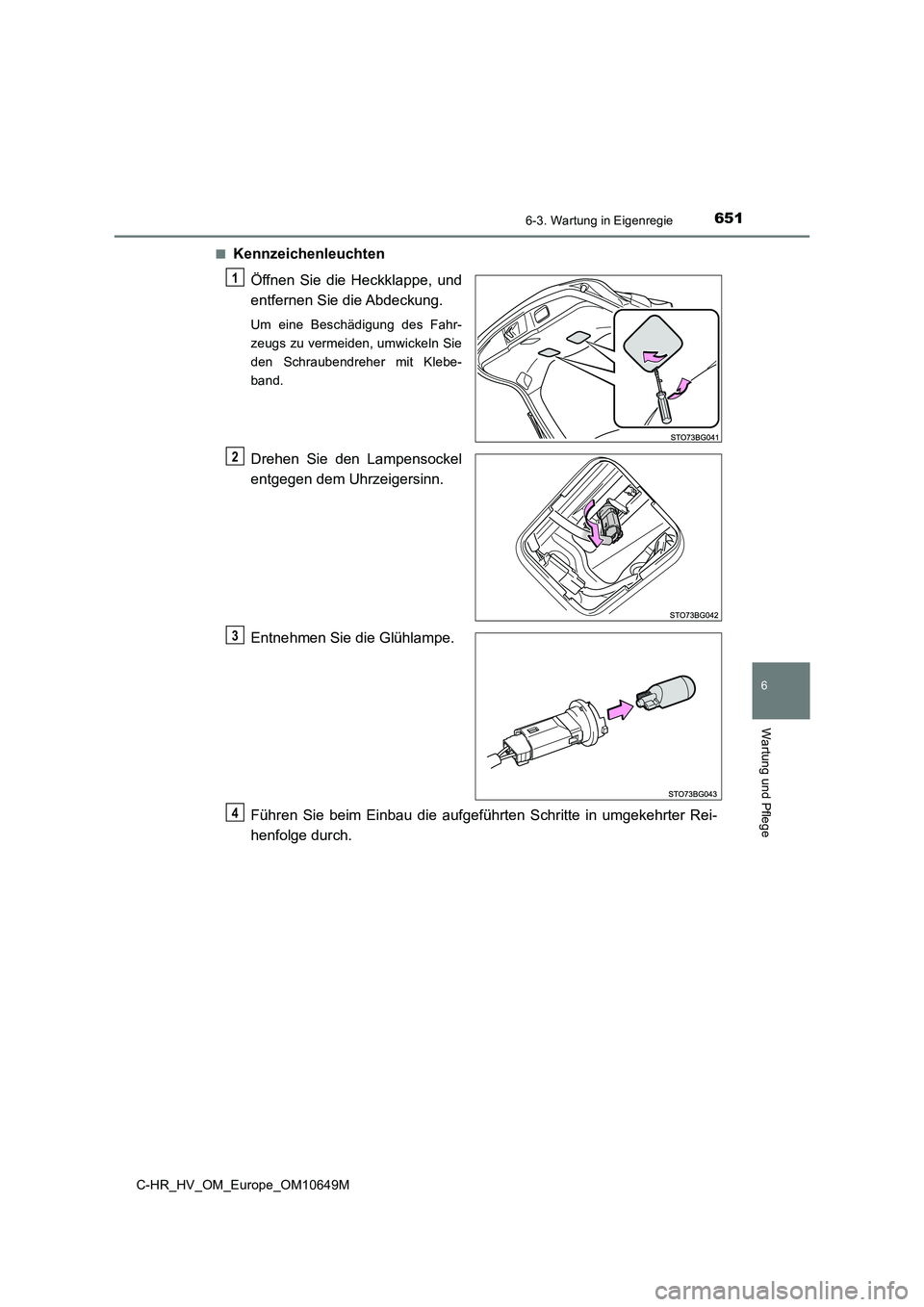

■Kennzeichenleuchten
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3
4

6526-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M

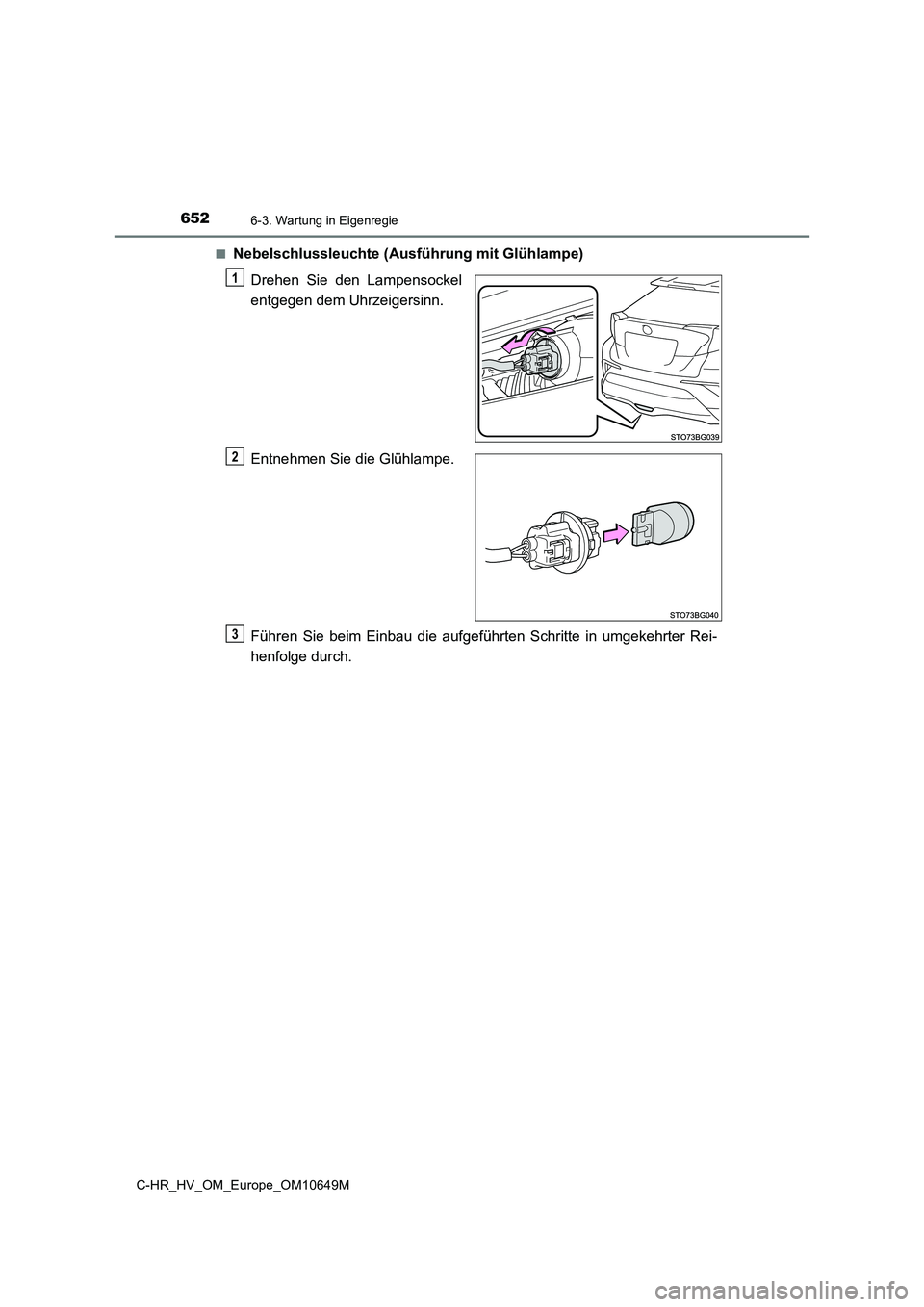

■Nebelschlussleuchte (Ausführung mit Glühlampe)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

6536-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege

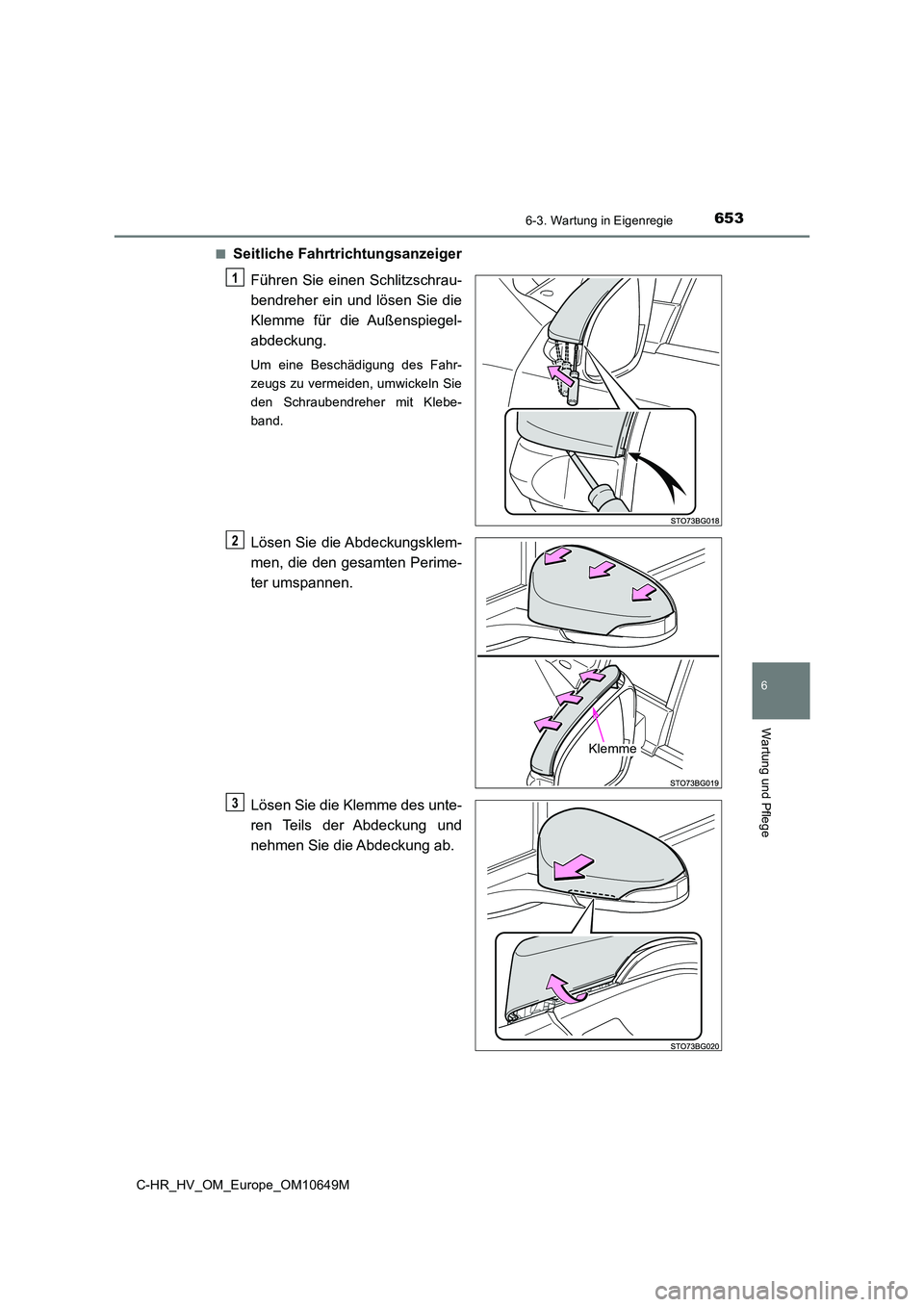

■Seitliche Fahrtrichtungsanzeiger
Führen Sie einen Schlitzschrau-
bendreher ein und lösen Sie die
Klemme für die Außenspiegel-
abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Lösen Sie die Abdeckungsklem-
men, die den gesamten Perime-
ter umspannen.
Lösen Sie die Klemme des unte-
ren Teils der Abdeckung und
nehmen Sie die Abdeckung ab.
1
Klemme
2
3

6546-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M

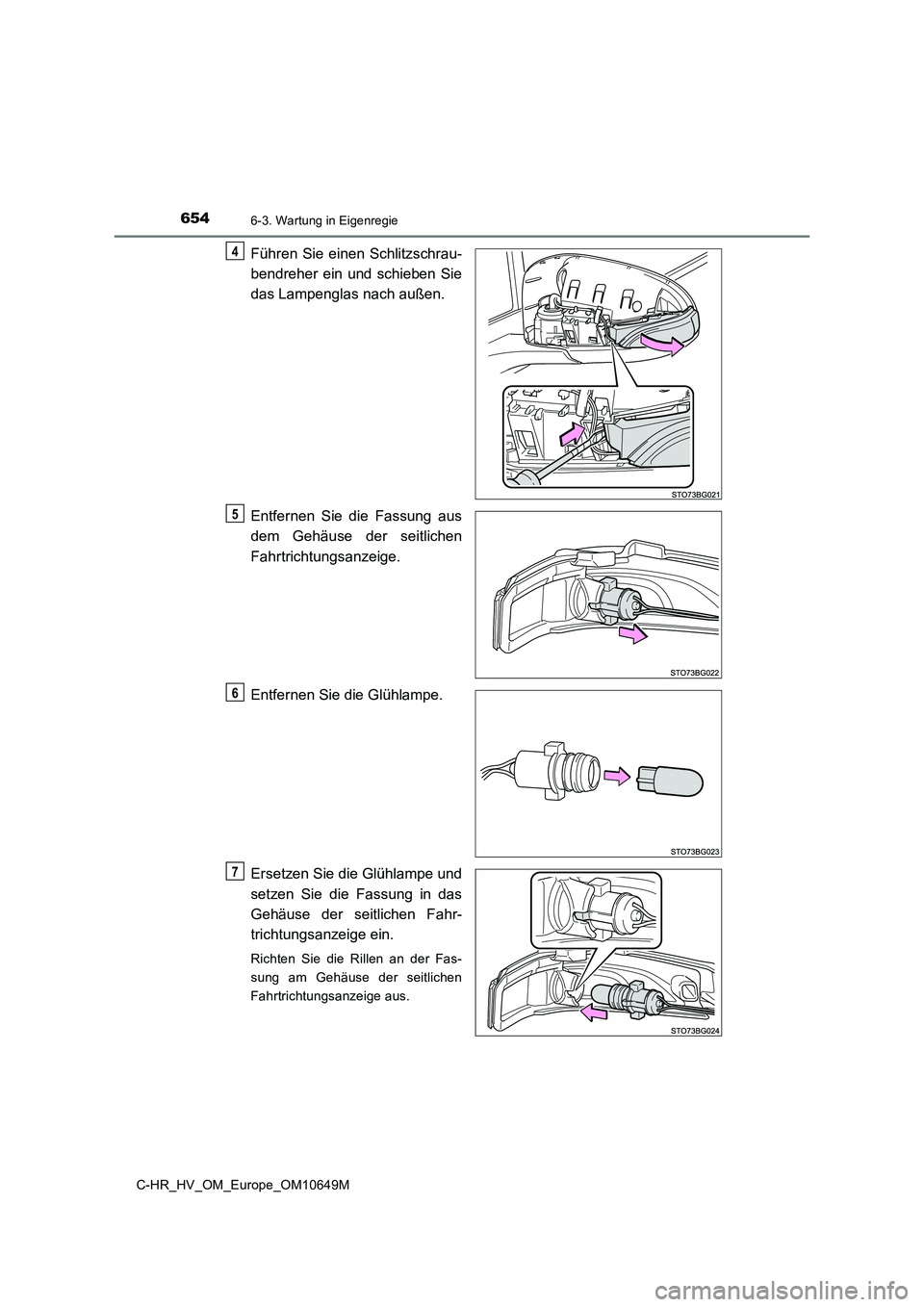

Führen Sie einen Schlitzschrau-
bendreher ein und schieben Sie
das Lampenglas nach außen.
Entfernen Sie die Fassung aus
dem Gehäuse der seitlichen
Fahrtrichtungsanzeige.
Entfernen Sie die Glühlampe.
Ersetzen Sie die Glühlampe und
setzen Sie die Fassung in das
Gehäuse der seitlichen Fahr-
trichtungsanzeige ein.
Richten Sie die Rillen an der Fas-
sung am Gehäuse der seitlichen
Fahrtrichtungsanzeige aus.
4
5
6
7

6556-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege

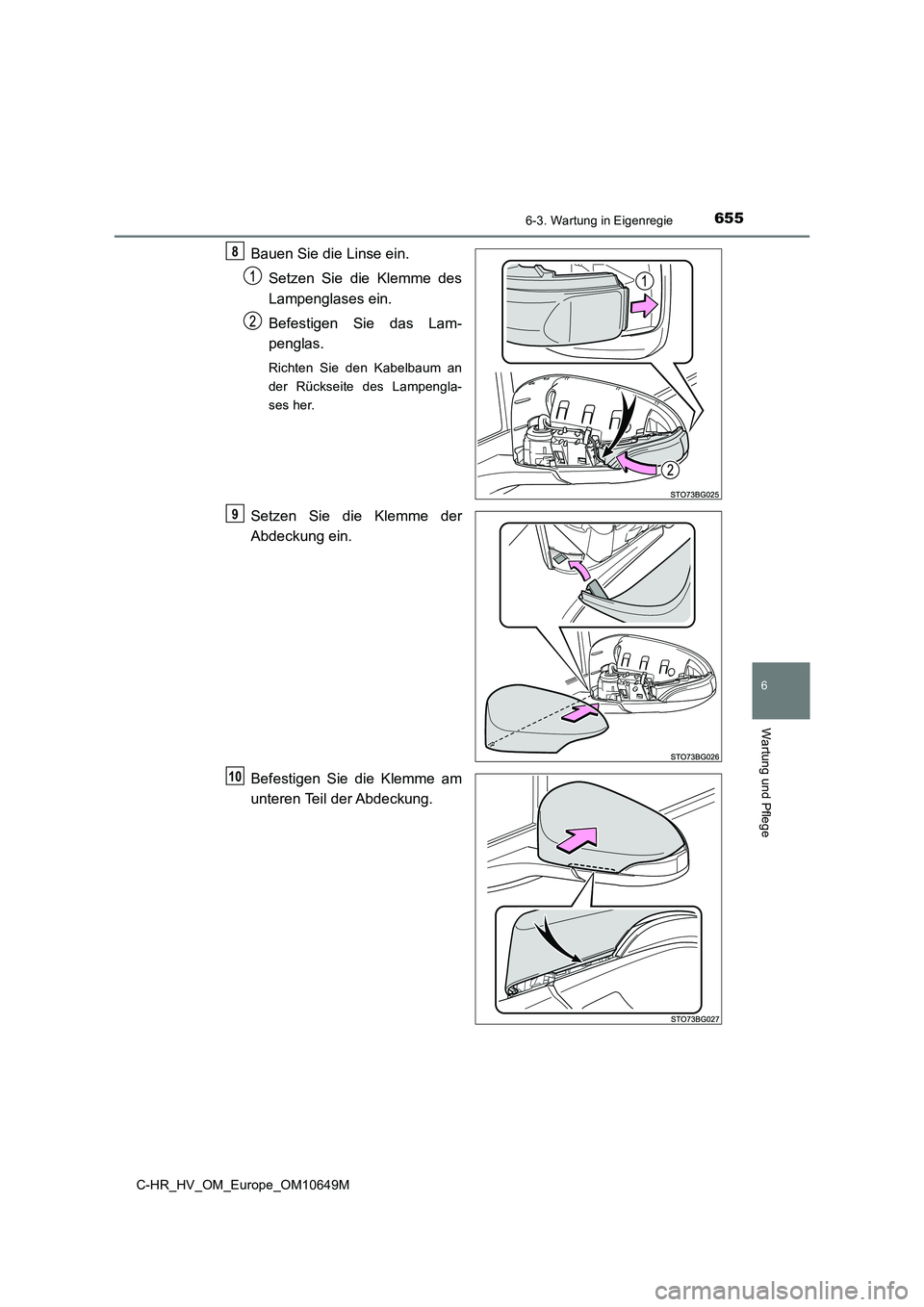

Bauen Sie die Linse ein.
Setzen Sie die Klemme des
Lampenglases ein.
Befestigen Sie das Lam-
penglas.
Richten Sie den Kabelbaum an
der Rückseite des Lampengla-
ses her.
Setzen Sie die Klemme der
Abdeckung ein.
Befestigen Sie die Klemme am
unteren Teil der Abdeckung.
8
9
10

6566-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M

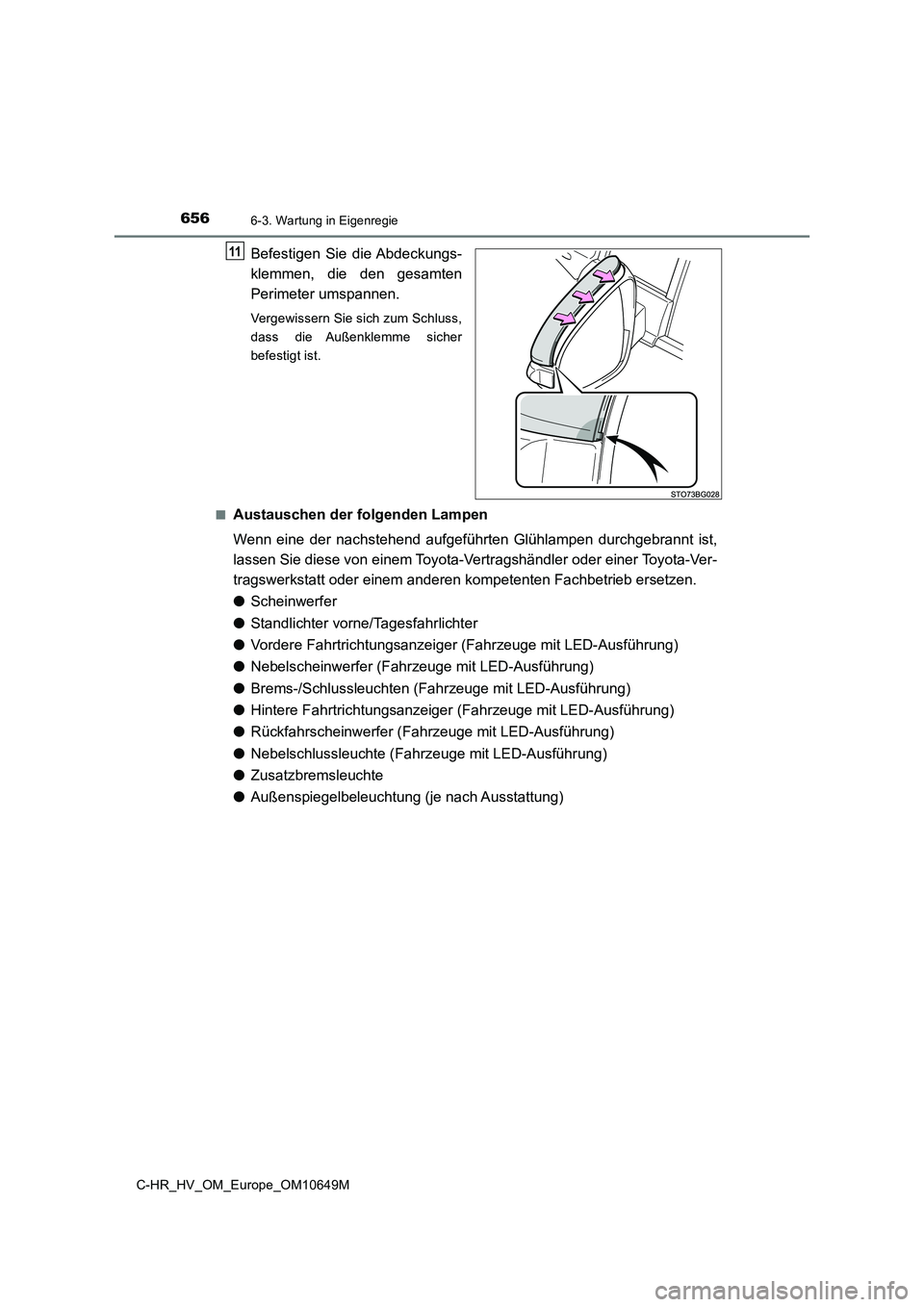

Befestigen Sie die Abdeckungs-
klemmen, die den gesamten
Perimeter umspannen.
Vergewissern Sie sich zum Schluss,
dass die Außenklemme sicher
befestigt ist.
■Austauschen der folgenden Lampen
Wenn eine der nachstehend aufgeführten Glühlampen durchgebrannt ist,
lassen Sie diese von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.
● Scheinwerfer
● Standlichter vorne/Tagesfahrlichter
● Vordere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
● Nebelscheinwerfer (Fahrzeuge mit LED-Ausführung)
● Brems-/Schlussleuchten (Fahrzeuge mit LED-Ausführung)
● Hintere Fahrtrichtungsanzeiger (Fahrzeuge mit LED-Ausführung)
● Rückfahrscheinwerfer (Fahrzeuge mit LED-Ausführung)
● Nebelschlussleuchte (Fahrzeuge mit LED-Ausführung)
● Zusatzbremsleuchte
● Außenspiegelbeleuchtung (je nach Ausstattung)
