2019 TOYOTA C-HR Betriebsanleitungen (in German)

6897-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7

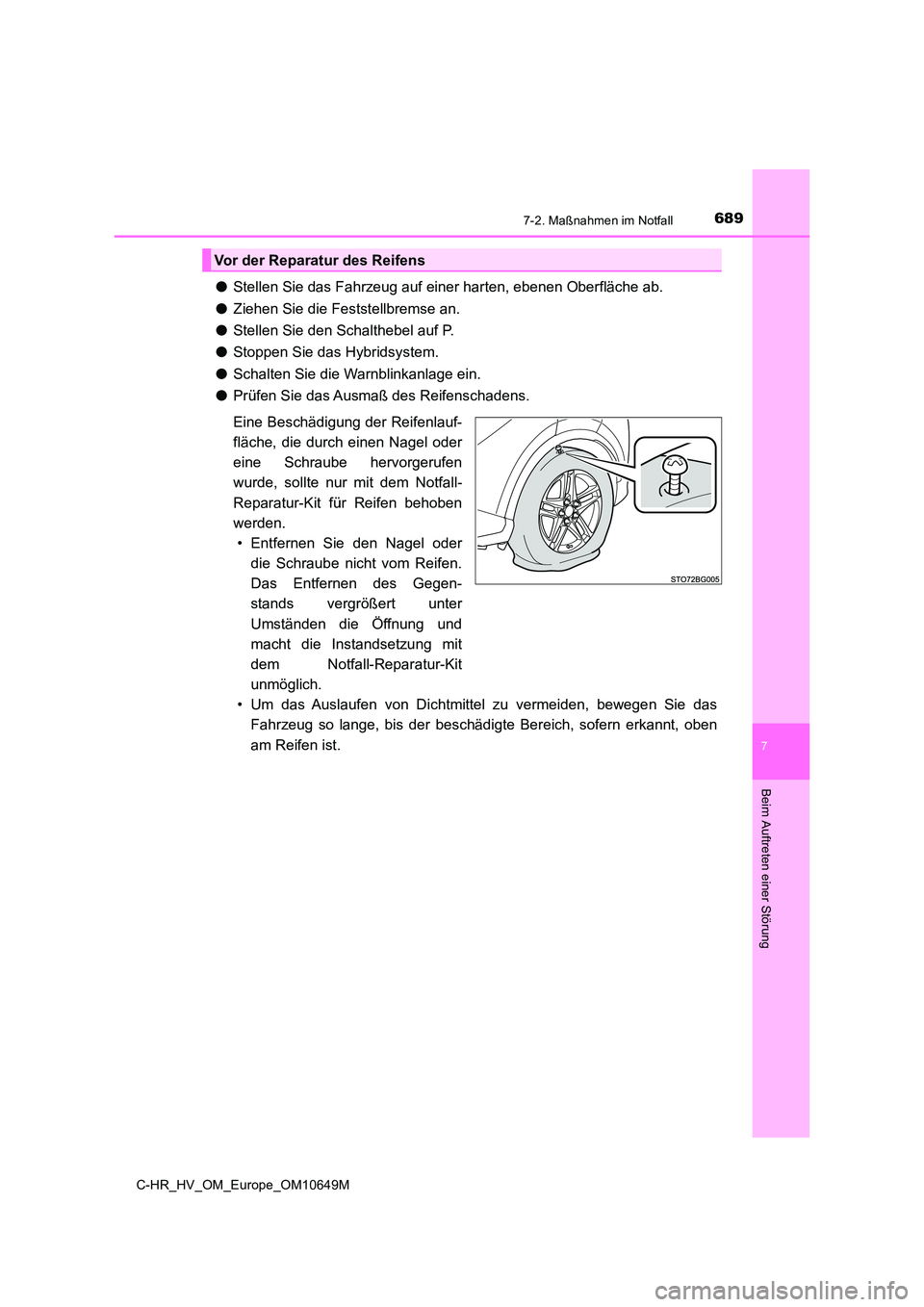

Beim Auftreten einer Störung
●Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein.
● Prüfen Sie das Ausmaß des Reifenschadens.
Eine Beschädigung der Reifenlauf-
fläche, die durch einen Nagel oder
eine Schraube hervorgerufen
wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben
werden.
• Entfernen Sie den Nagel oder
die Schraube nicht vom Reifen.
Das Entfernen des Gegen-
stands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfall-Reparatur-Kit
unmöglich.
• Um das Auslaufen von Dichtmittel zu vermeiden, bewegen Sie das
Fahrzeug so lange, bis der beschädigte Bereich, sofern erkannt, oben
am Reifen ist.
Vor der Reparatur des Reifens

6907-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
■Ein defekter Reifen, der nicht mit dem Notfall-Reparatur-Kit für Reifen repariert
werden kann
In folgenden Fällen kann der Reifen nicht mit dem Notfall-Reparatur-Kit für Reifen
repariert werden. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
● Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
● Wenn der Reifen wegen eines Risses oder einer Beschädigung der Reifenflanke Luft
verliert
● Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
● Wenn der Schnitt oder die Beschädigung an der Lauffläche mindestens 4 mm lang
ist
● Wenn das Rad beschädigt ist
● Wenn mindestens zwei Reifen beschädigt sind
● Wenn der beschädigte Reifen mehr als ein Loch oder Einschnitt aufweist

6917-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung
Ty p A
Abschleppöse
Wagenhebergriff (je nach Ausstattung)*
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Notfall-Reparatur-Kit für Reifen
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.
Aufbewahrungsort des Notfall-Reparat ur-Kits für Reifen und der Werk-
zeuge

6927-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
Ty p B
Abschleppöse
Notfall-Reparatur-Kit für Reifen
Radmutternschlüssel (je nach Ausstattung)*
Wagenheber (je nach Ausstattung)*
Wagenhebergriff (je nach Ausstattung)*
*: Wagenheber, Wagenhebergriff und Radmutternschlüssel können bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb erworben werden.

6937-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung
Ty p C
Notfall-Reparatur-Kit für Reifen
Abschleppöse

6947-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

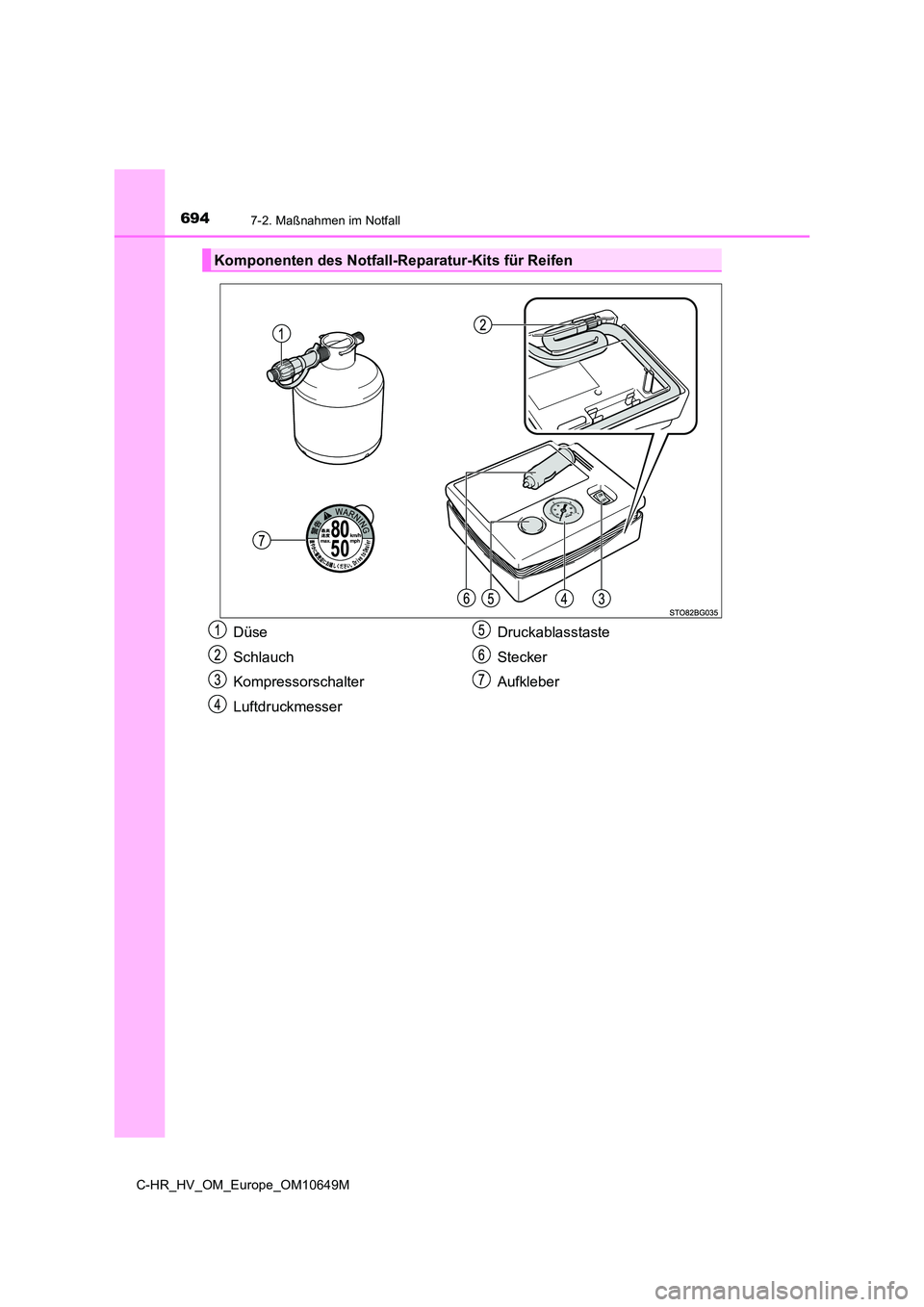

Komponenten des Notfall-Reparatur-Kits für Reifen
Düse
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Stecker
Aufkleber

6957-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M
7
Beim Auftreten einer Störung

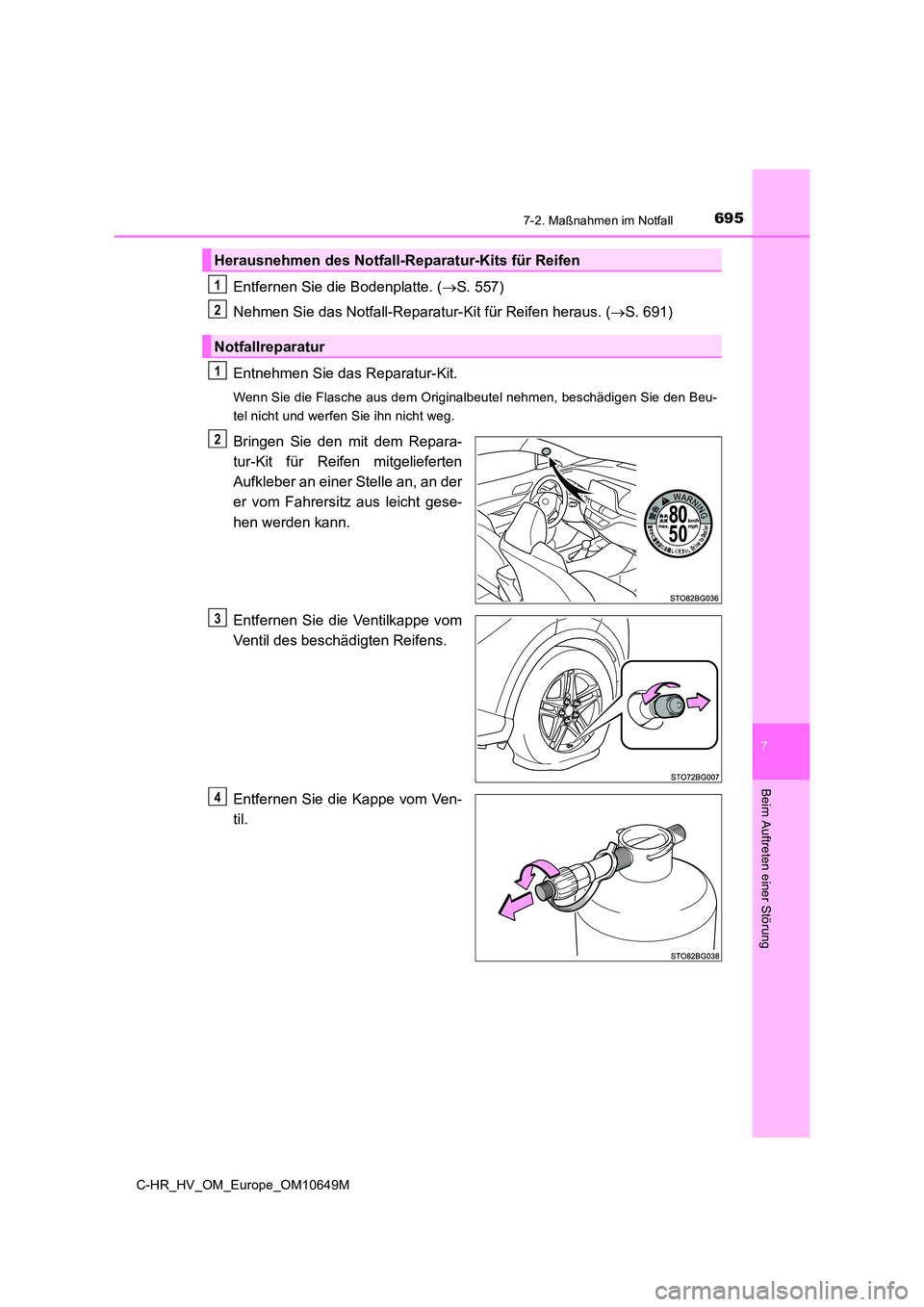

Entfernen Sie die Bodenplatte. (S. 557)
Nehmen Sie das Notfall-Reparatur-Kit für Reifen heraus. ( S. 691)
Entnehmen Sie das Reparatur-Kit.
Wenn Sie die Flasche aus dem Originalbeutel nehmen, beschädigen Sie den Beu-
tel nicht und werfen Sie ihn nicht weg.
Bringen Sie den mit dem Repara-
tur-Kit für Reifen mitgelieferten
Aufkleber an einer Stelle an, an der
er vom Fahrersitz aus leicht gese-
hen werden kann.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Kappe vom Ven-
til.
Herausnehmen des Notfall-Reparatur-Kits für Reifen
Notfallreparatur
1
2
1
2
3
4

6967-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10649M

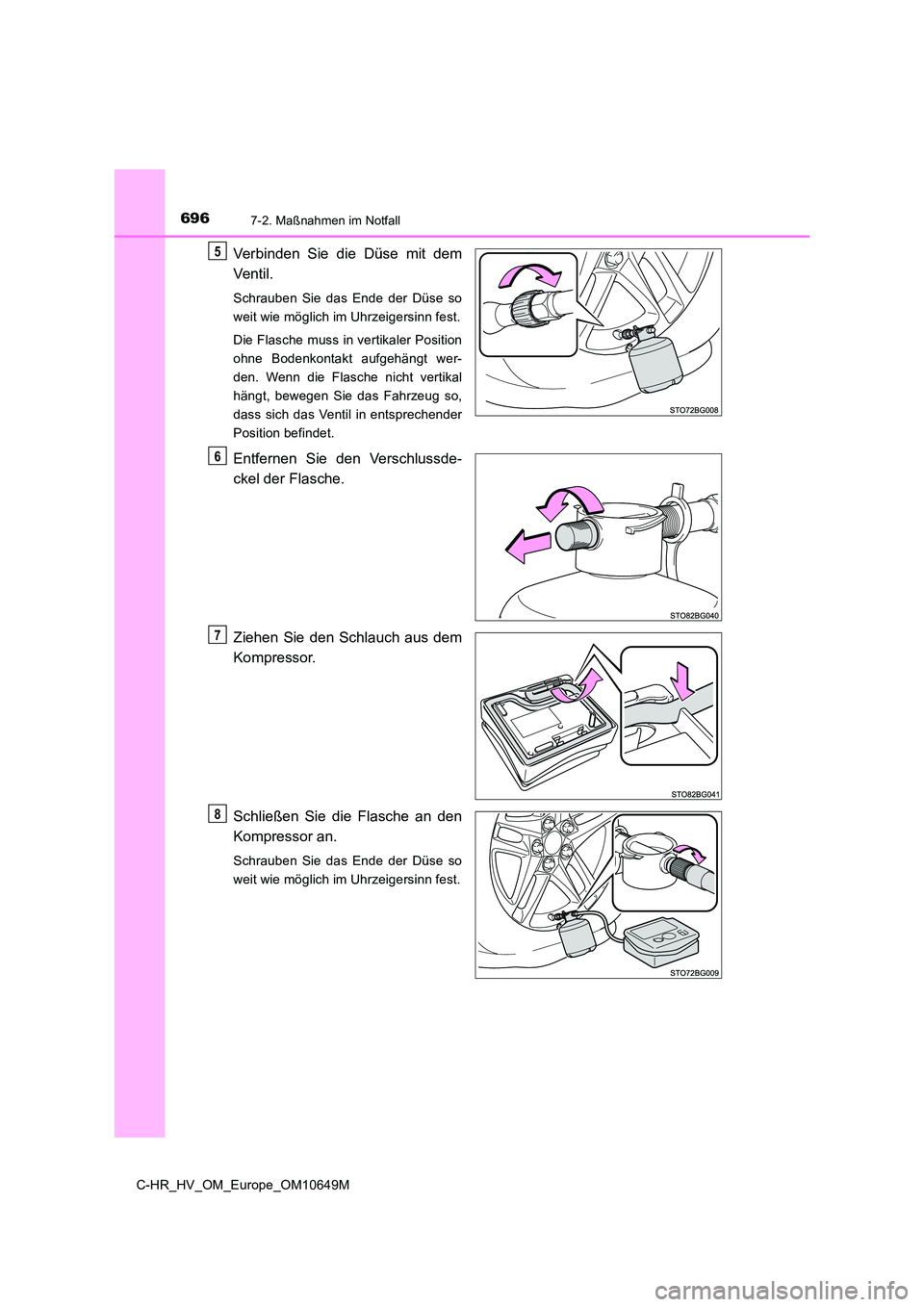

Verbinden Sie die Düse mit dem
Ventil.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
Die Flasche muss in vertikaler Position
ohne Bodenkontakt aufgehängt wer-
den. Wenn die Flasche nicht vertikal
hängt, bewegen Sie das Fahrzeug so,
dass sich das Ventil in entsprechender
Position befindet.
Entfernen Sie den Verschlussde-
ckel der Flasche.
Ziehen Sie den Schlauch aus dem
Kompressor.
Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so
weit wie möglich im Uhrzeigersinn fest.
5
6
7
8
