273
3

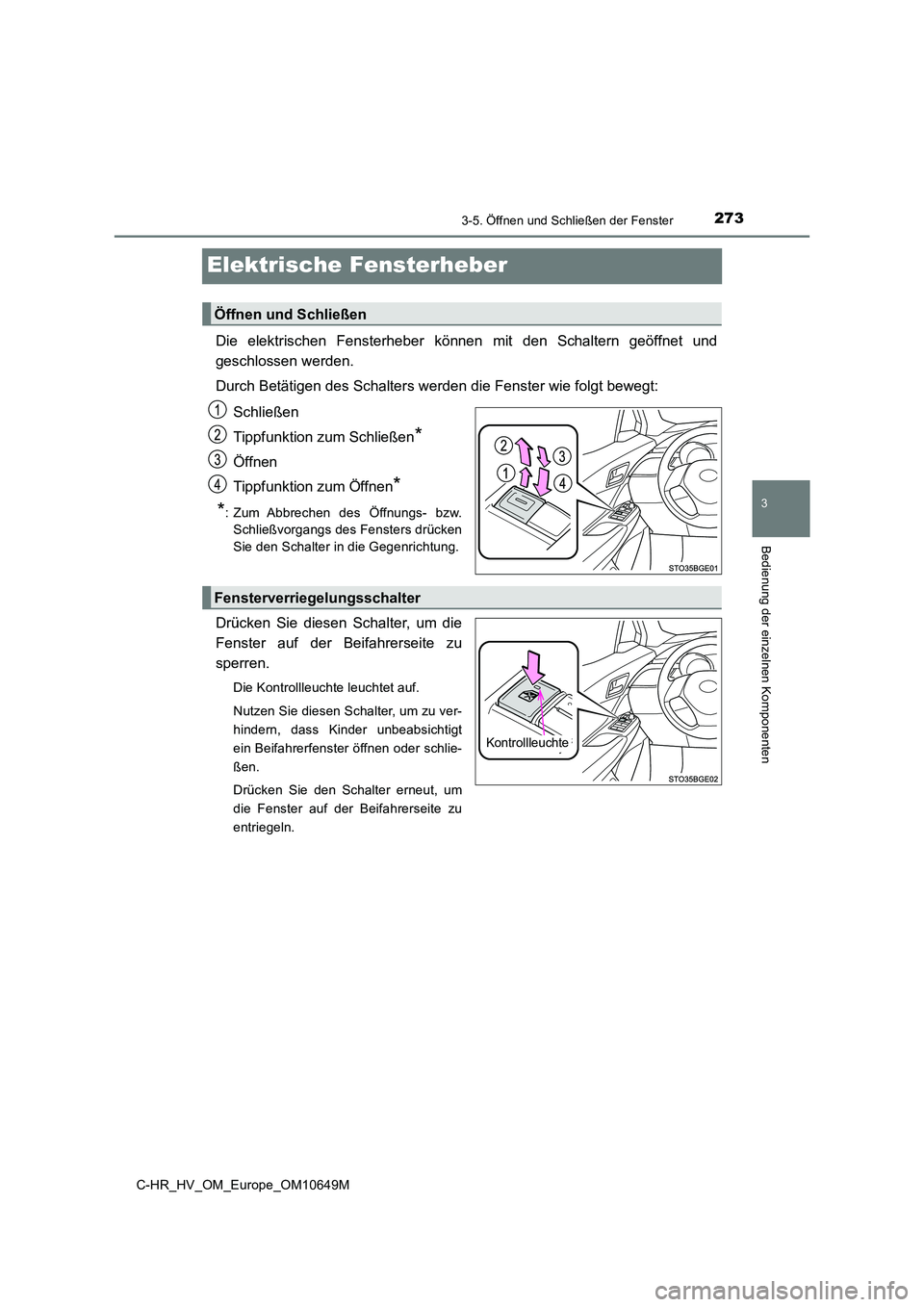

3-5. Öffnen und Schließen der Fenster
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10649M
Elektrische Fensterheber
Die elektrischen Fensterheber können mit den Schaltern geöffnet und
geschlossen werden.
Durch Betätigen des Schalters werden die Fenster wie folgt bewegt:
Schließen
Tippfunktion zum Schließen*
Öffnen
Tippfunktion zum Öffnen*
*: Zum Abbrechen des Öffnungs- bzw.
Schließvorgangs des Fensters drücken
Sie den Schalter in die Gegenrichtung.
Drücken Sie diesen Schalter, um die
Fenster auf der Beifahrerseite zu
sperren.
Die Kontrollleuchte leuchtet auf.
Nutzen Sie diesen Schalter, um zu ver-
hindern, dass Kinder unbeabsichtigt
ein Beifahrerfenster öffnen oder schlie-
ßen.
Drücken Sie den Schalter erneut, um
die Fenster auf der Beifahrerseite zu
entriegeln.
Öffnen und Schließen
Fensterverriegelungsschalter
Kontrollleuchte

2743-5. Öffnen und Schließen der Fenster
C-HR_HV_OM_Europe_OM10649M

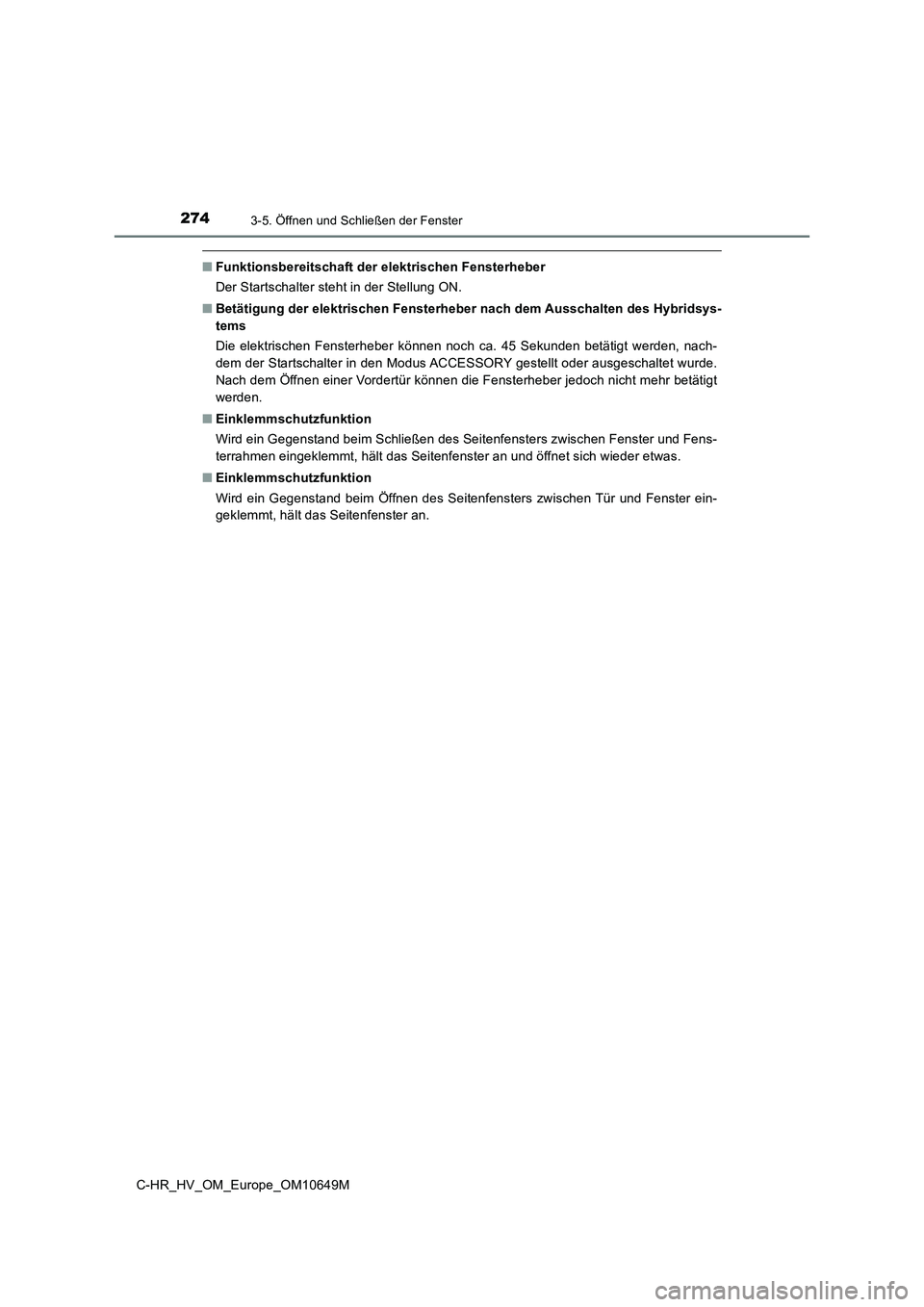

■Funktionsbereitschaft der elektrischen Fensterheber
Der Startschalter steht in der Stellung ON.
■ Betätigung der elektrischen Fensterheber nach dem Ausschalten des Hybridsys-
tems
Die elektrischen Fensterheber können noch ca. 45 Sekunden betätigt werden, nach-
dem der Startschalter in den Modus ACCESSORY gestellt oder ausgeschaltet wurde.
Nach dem Öffnen einer Vordertür können die Fensterheber jedoch nicht mehr betätigt
werden.
■ Einklemmschutzfunktion
Wird ein Gegenstand beim Schließen des Seitenfensters zwischen Fenster und Fens-
terrahmen eingeklemmt, hält das Seitenfenster an und öffnet sich wieder etwas.
■ Einklemmschutzfunktion
Wird ein Gegenstand beim Öffnen des Seitenfensters zwischen Tür und Fenster ein-
geklemmt, hält das Seitenfenster an.

2753-5. Öffnen und Schließen der Fenster
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10649M
■ Wenn das Seitenfenster nicht geöffnet oder geschlossen werden kann
Wenn sich die Einklemmschutzfunktion ungewöhnlich verhält und das Seitenfenster nicht geöffnet und geschlossen werden kann, führen Sie die folgenden Vorgänge mit dem Schalter für den elektrischen Fensterheber der betreffenden Tür durch.
● Stellen Sie das Fahrzeug ab. Betätigen Sie, während der Startschalter auf EIN steht, innerhalb von 4 Sekunden nach der Aktivierung der Einklemmschutzfunktion fortlau-fend den Schalter für den elektrischen Fensterheber in der Tipp-Schließrichtung oderTipp-Öffnungsrichtung, so dass das Seitenfenster geöffnet und geschlossen werdenkann.
● Wenn das Seitenfenster nicht anhand dieses Vorgangs geöffnet und geschlossen werden kann, führen Sie die Funktion anhand der folgenden Vorgehensweise aus.
Stellen Sie den Startschalter auf EIN.
Ziehen und halten Sie den Schalter für den elektrischen Fensterheber in der Tipp- Schließrichtung gedrückt und schließen Sie das Seitenfenster vollständig.
Lassen Sie den Schalter des elektrischen Fensterhebers einen Moment los und ziehen Sie den Schalter dann erneut in der Tipp-Schließrichtung und halten ihn ca. 6 Sekunden oder länger in dieser Position gedrückt.
Drücken und halten Sie den Schalter für den elektrischen Fensterheber in der Tipp-Öffnungsrichtung gedrückt. Wenn das Seitenfenster vollständig geöffnet ist,halten Sie den Schalter weiterhin für 1 Sekunde oder länger gedrückt.
Lassen Sie den Schalter des elektrischen Fensterhebers einen Moment los und drücken Sie den Schalter dann erneut in der Tipp-Öffnungsrichtung und halten ihnca. 4 Sekunden oder länger in dieser Position gedrückt.
Ziehen und halten Sie den Schalter für den elektrischen Fensterheber erneut in der Tipp-Schließrichtung gedrückt. Wenn das Seitenfenster vollständig geschlos-sen ist, halten Sie den Schalter weiterhin für 1 Sekunde oder länger gedrückt.
Wenn Sie den Schalter loslassen, während das Fenster in Bewegung ist, müssen Sie von vorne beginnen. Wenn die Bewegung des Fensters umgekehrt wird und dasFenster nicht vollständig geschlossen oder geöffnet werden kann, lassen Sie dasFahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
1
2
3
4
5
6

2763-5. Öffnen und Schließen der Fenster
C-HR_HV_OM_Europe_OM10649M

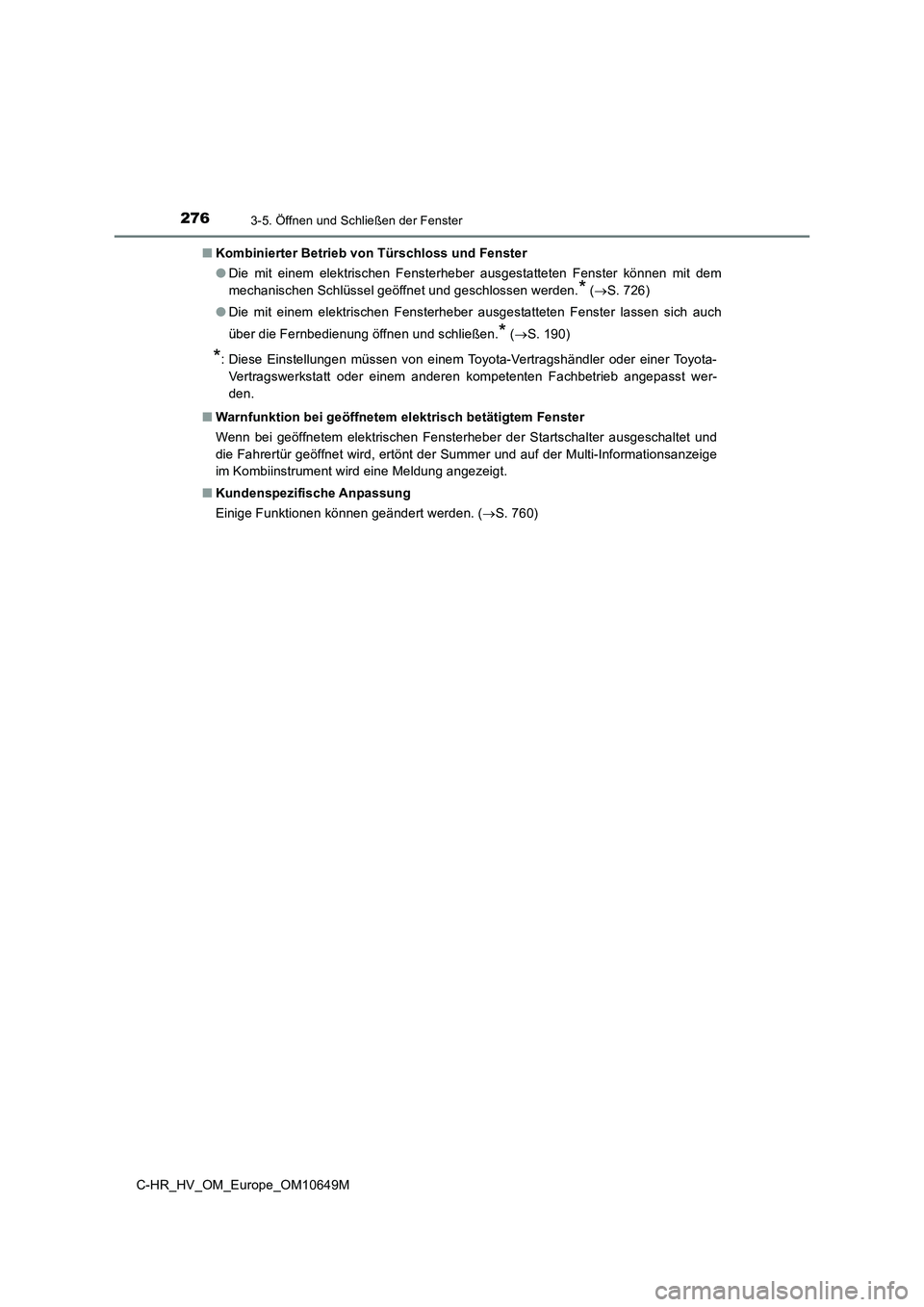

■ Kombinierter Betrieb von Türschloss und Fenster
● Die mit einem elektrischen Fensterheber ausgestatteten Fenster können mit dem
mechanischen Schlüssel geöffnet und geschlossen werden.* ( S. 726)
● Die mit einem elektrischen Fensterheber ausgestatteten Fenster lassen sich auch
über die Fernbedienung öffnen und schließen.* ( S. 190)
*: Diese Einstellungen müssen von einem Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb angepasst wer-
den.
■ Warnfunktion bei geöffnetem elektrisch betätigtem Fenster
Wenn bei geöffnetem elektrischen Fensterheber der Startschalter ausgeschaltet und
die Fahrertür geöffnet wird, ertönt der Summer und auf der Multi-Informationsanzeige
im Kombiinstrument wird eine Meldung angezeigt.
■ Kundenspezifische Anpassung
Einige Funktionen können geändert werden. ( S. 760)

2773-5. Öffnen und Schließen der Fenster
3
Bedienung der einzelnen Komponenten
C-HR_HV_OM_Europe_OM10649M

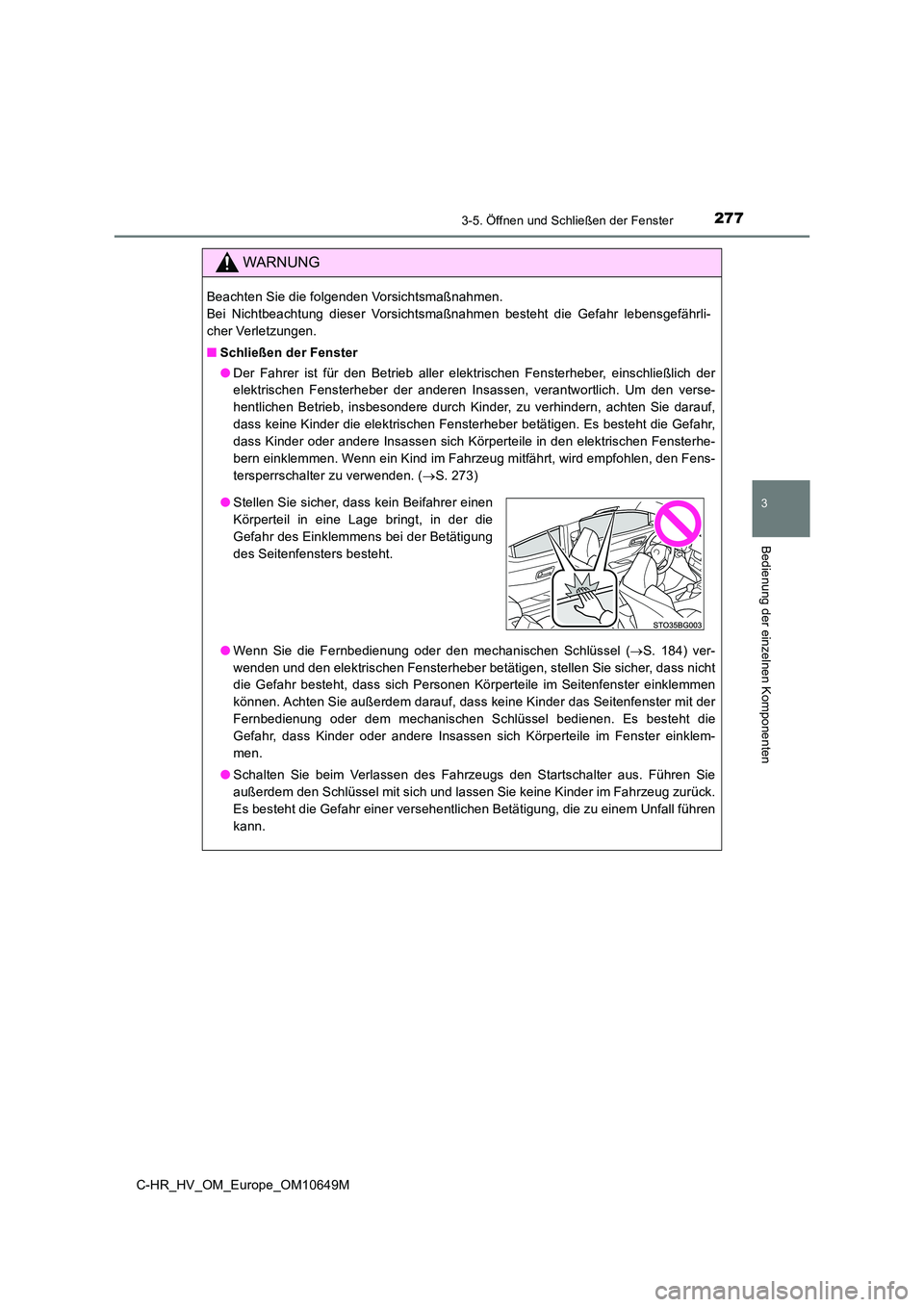

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Schließen der Fenster
● Der Fahrer ist für den Betrieb aller elektrischen Fensterheber, einschließlich der
elektrischen Fensterheber der anderen Insassen, verantwortlich. Um den verse-
hentlichen Betrieb, insbesondere durch Kinder, zu verhindern, achten Sie darauf,
dass keine Kinder die elektrischen Fensterheber betätigen. Es besteht die Gefahr,
dass Kinder oder andere Insassen sich Körperteile in den elektrischen Fensterhe-
bern einklemmen. Wenn ein Kind im Fahrzeug mitfährt, wird empfohlen, den Fens-
tersperrschalter zu verwenden. ( S. 273)
● Wenn Sie die Fernbedienung oder den mechanischen Schlüssel (S. 184) ver-
wenden und den elektrischen Fensterheber betätigen, stellen Sie sicher, dass nicht
die Gefahr besteht, dass sich Personen Körperteile im Seitenfenster einklemmen
können. Achten Sie außerdem darauf, dass keine Kinder das Seitenfenster mit der
Fernbedienung oder dem mechanischen Schlüssel bedienen. Es besteht die
Gefahr, dass Kinder oder andere Insassen sich Körperteile im Fenster einklem-
men.
● Schalten Sie beim Verlassen des Fahrzeugs den Startschalter aus. Führen Sie
außerdem den Schlüssel mit sich und lassen Sie keine Kinder im Fahrzeug zurück.
Es besteht die Gefahr einer versehentlichen Betätigung, die zu einem Unfall führen
kann.
● Stellen Sie sicher, dass kein Beifahrer einen
Körperteil in eine Lage bringt, in der die
Gefahr des Einklemmens bei der Betätigung
des Seitenfensters besteht.

2783-5. Öffnen und Schließen der Fenster
C-HR_HV_OM_Europe_OM10649M

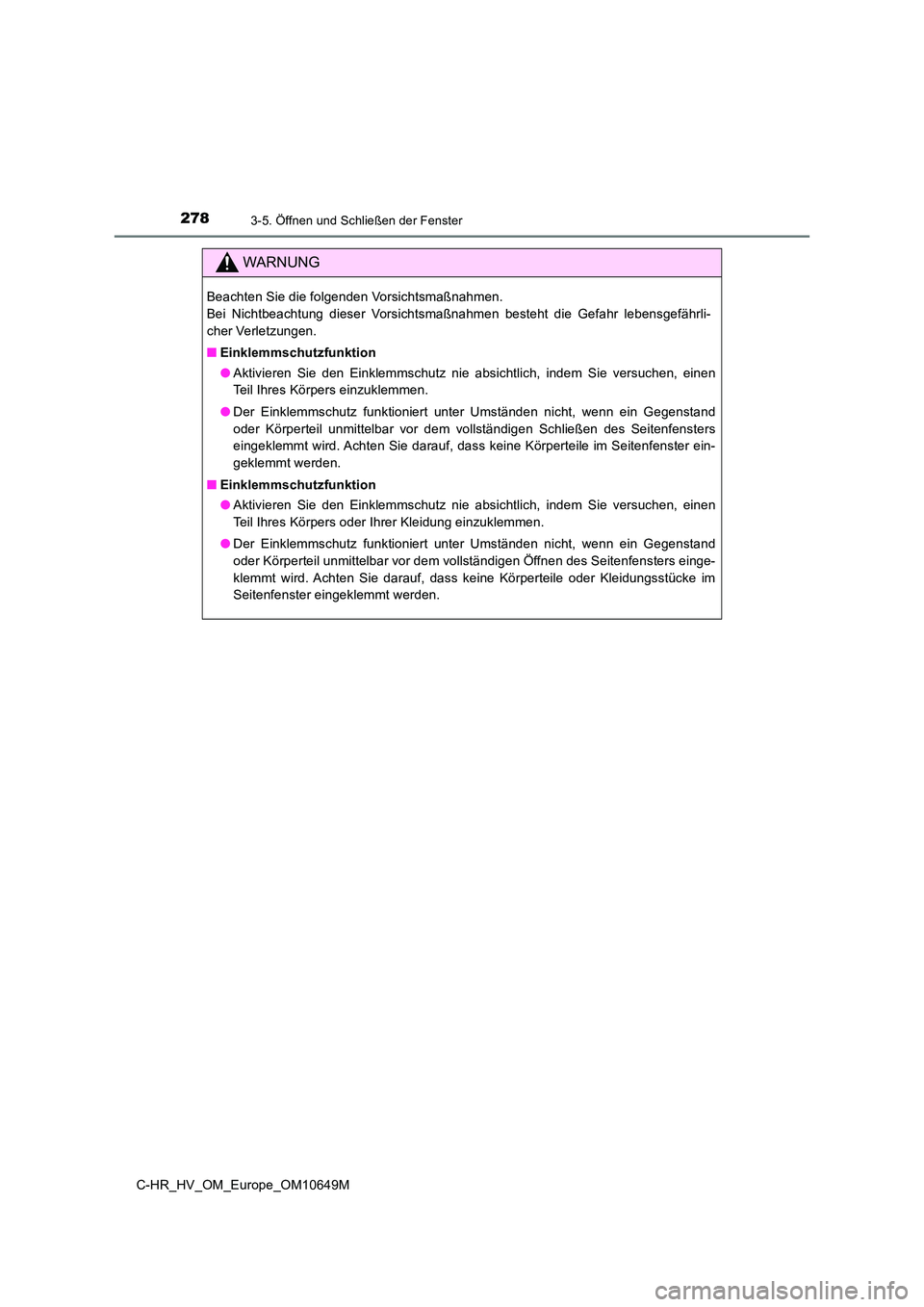

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Einklemmschutzfunktion
● Aktivieren Sie den Einklemmschutz nie absichtlich, indem Sie versuchen, einen
Teil Ihres Körpers einzuklemmen.
● Der Einklemmschutz funktioniert unter Umständen nicht, wenn ein Gegenstand
oder Körperteil unmittelbar vor dem vollständigen Schließen des Seitenfensters
eingeklemmt wird. Achten Sie darauf, dass keine Körperteile im Seitenfenster ein-
geklemmt werden.
■ Einklemmschutzfunktion
● Aktivieren Sie den Einklemmschutz nie absichtlich, indem Sie versuchen, einen
Teil Ihres Körpers oder Ihrer Kleidung einzuklemmen.
● Der Einklemmschutz funktioniert unter Umständen nicht, wenn ein Gegenstand
oder Körperteil unmittelbar vor dem vollständigen Öffnen des Seitenfensters einge-
klemmt wird. Achten Sie darauf, dass keine Körperteile oder Kleidungsstücke im
Seitenfenster eingeklemmt werden.

279

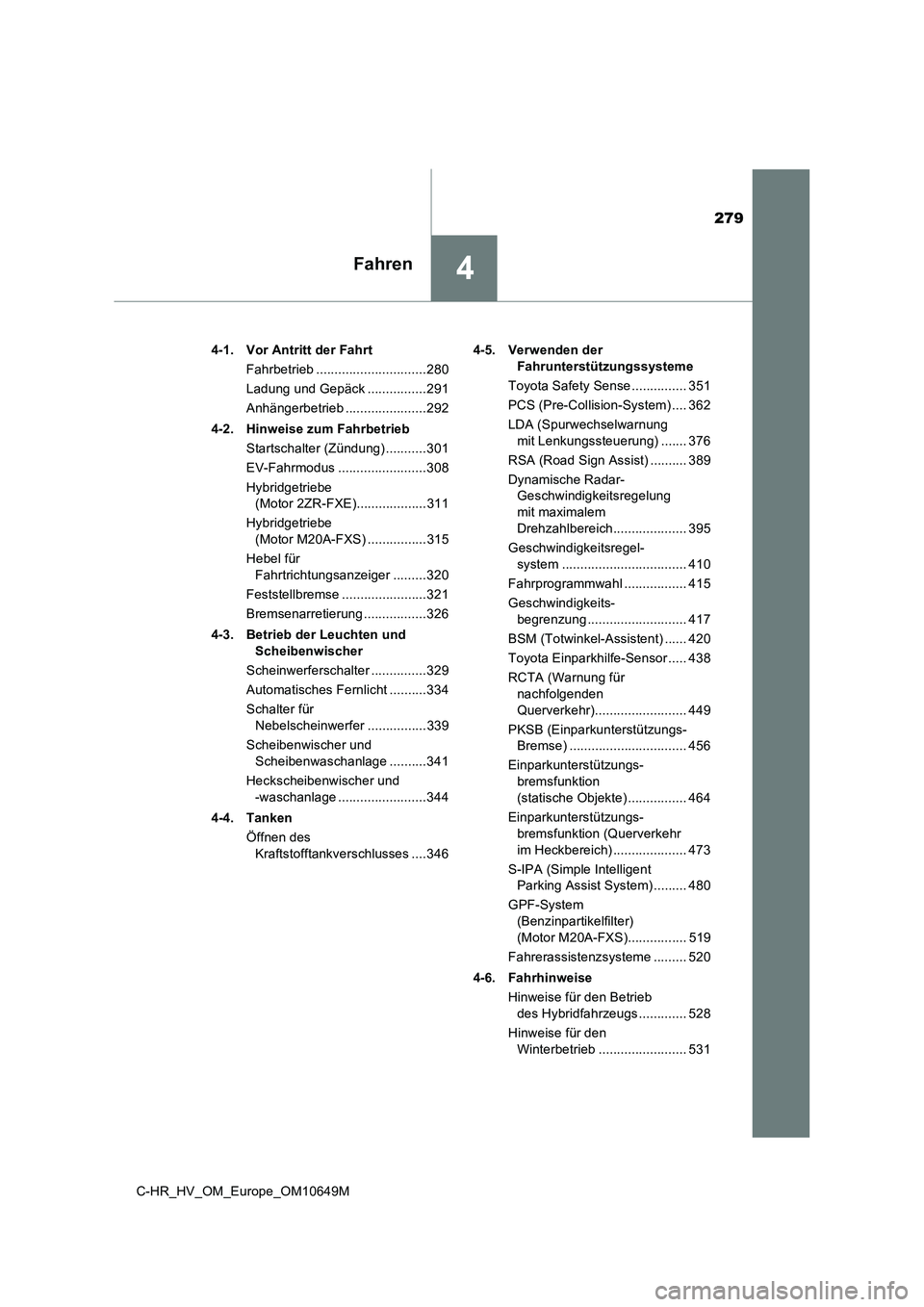

4Fahren
C-HR_HV_OM_Europe_OM10649M
4-1. Vor Antritt der Fahrt
Fahrbetrieb ..............................280
Ladung und Gepäck ................291
Anhängerbetrieb ......................292
4-2. Hinweise zum Fahrbetrieb
Startschalter (Zündung) ...........301
EV-Fahrmodus ........................308
Hybridgetriebe
(Motor 2ZR-FXE)...................311
Hybridgetriebe
(Motor M20A-FXS) ................315
Hebel für
Fahrtrichtungsanzeiger .........320
Feststellbremse .......................321
Bremsenarretierung .................326
4-3. Betrieb der Leuchten und
Scheibenwischer
Scheinwerferschalter ...............329
Automatisches Fernlicht ..........334
Schalter für
Nebelscheinwerfer ................339
Scheibenwischer und
Scheibenwaschanlage ..........341
Heckscheibenwischer und
-waschanlage ........................344
4-4. Tanken
Öffnen des
Kraftstofftankverschlusses .... 346
4-5. Verwenden der
Fahrunterstützungssysteme
Toyota Safety Sense ............... 351
PCS (Pre-Collision-System) .... 362
LDA (Spurwechselwarnung
mit Lenkungssteuerung) ....... 376
RSA (Road Sign Assist) .......... 389
Dynamische Radar-
Geschwindigkeitsregelung
mit maximalem
Drehzahlbereich.................... 395
Geschwindigkeitsregel-
system .................................. 410
Fahrprogrammwahl ................. 415
Geschwindigkeits-
begrenzung ........................... 417
BSM (Totwinkel-Assistent) ...... 420
Toyota Einparkhilfe-Sensor ..... 438
RCTA (Warnung für
nachfolgenden
Querverkehr)......................... 449
PKSB (Einparkunterstützungs-
Bremse) ................................ 456
Einparkunterstützungs-
bremsfunktion
(statische Objekte) ................ 464
Einparkunterstützungs-
bremsfunktion (Querverkehr
im Heckbereich) .................... 473
S-IPA (Simple Intelligent
Parking Assist System) ......... 480
GPF-System
(Benzinpartikelfilter)
(Motor M20A-FXS)................ 519
Fahrerassistenzsysteme ......... 520
4-6. Fahrhinweise
Hinweise für den Betrieb
des Hybridfahrzeugs ............. 528
Hinweise für den
Winterbetrieb ........................ 531

2804-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10649M

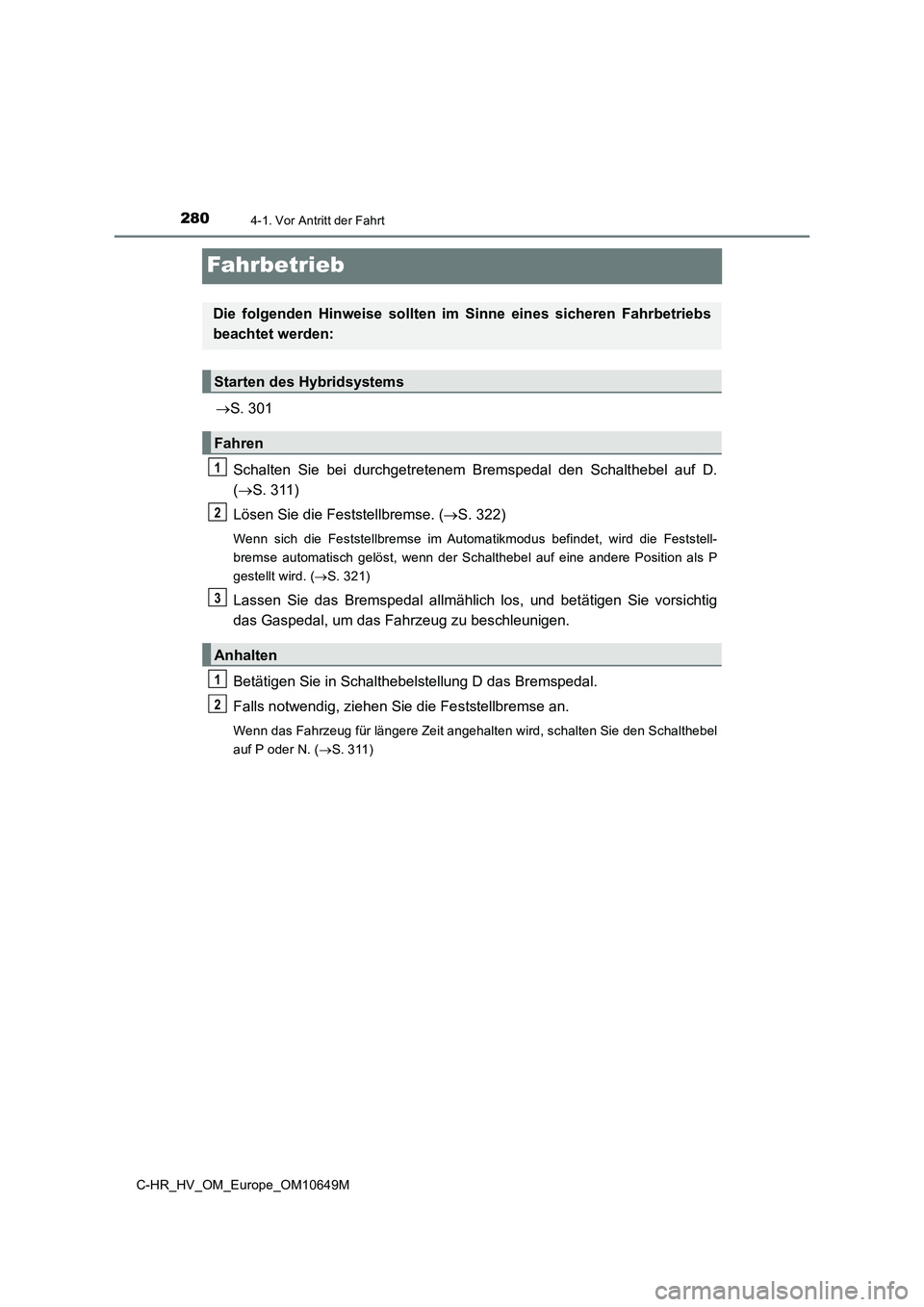

Fahrbetrieb
S. 301
Schalten Sie bei durchgetretenem Bremspedal den Schalthebel auf D.
( S. 311)
Lösen Sie die Feststellbremse. ( S. 322)
Wenn sich die Feststellbremse im Automatikmodus befindet, wird die Feststell-
bremse automatisch gelöst, wenn der Schalthebel auf eine andere Position als P
gestellt wird. ( S. 321)
Lassen Sie das Bremspedal allmählich los, und betätigen Sie vorsichtig
das Gaspedal, um das Fahrzeug zu beschleunigen.
Betätigen Sie in Schalthebelstellung D das Bremspedal.
Falls notwendig, ziehen Sie die Feststellbremse an.
Wenn das Fahrzeug für längere Zeit angehalten wird, schalten Sie den Schalthebel
auf P oder N. ( S. 311)
Die folgenden Hinweise sollten im Sinne eines sicheren Fahrbetriebs
beachtet werden:
Starten des Hybridsystems
Fahren
Anhalten
1
2
3
1
2
