1-5. Diebstahlwarnanlage
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

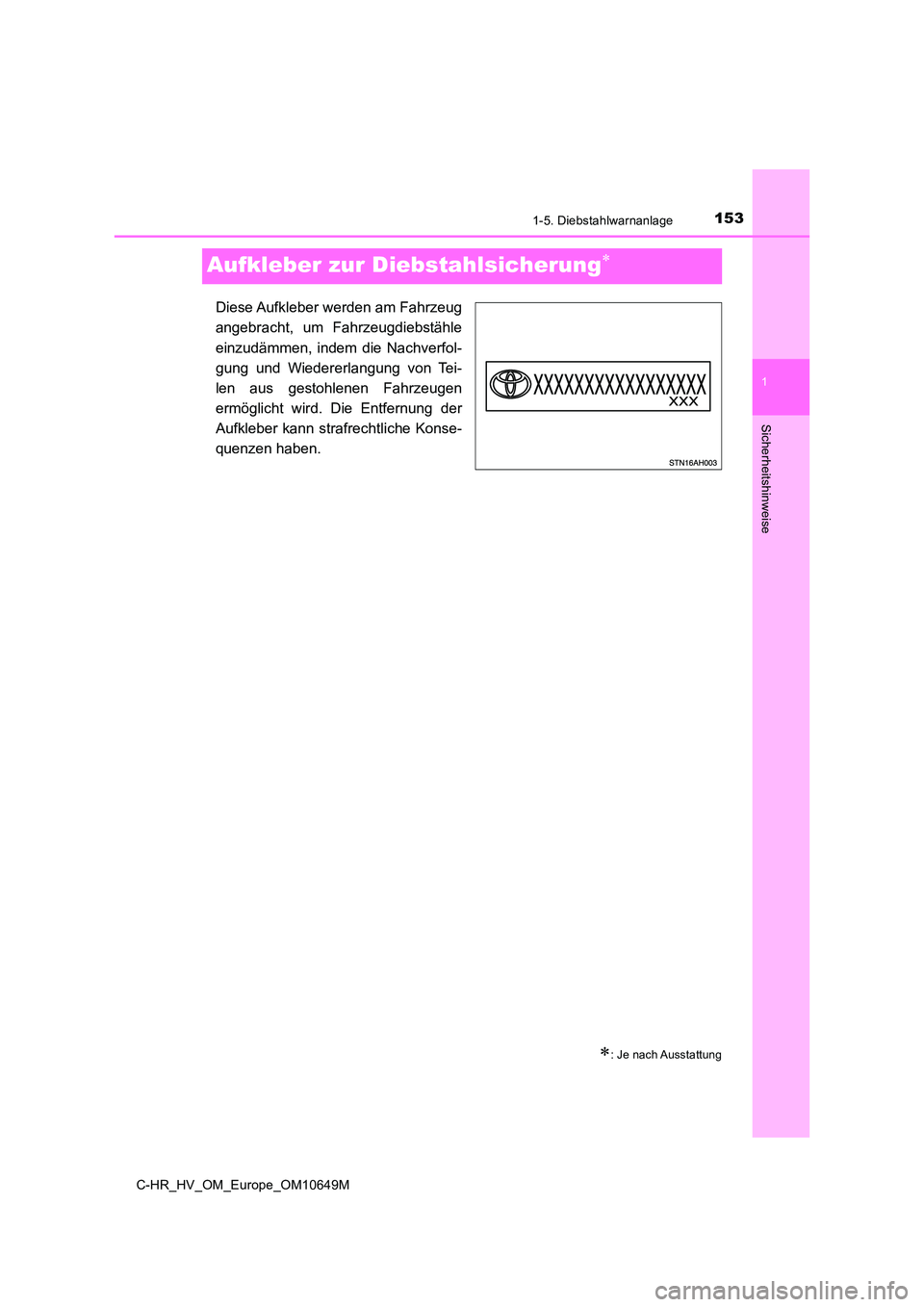

Aufkleber zur Diebstahlsicherung
Diese Aufkleber werden am Fahrzeug
angebracht, um Fahrzeugdiebstähle
einzudämmen, indem die Nachverfol-
gung und Wiedererlangung von Tei-
len aus gestohlenen Fahrzeugen
ermöglicht wird. Die Entfernung der
Aufkleber kann strafrechtliche Konse-
quenzen haben.
: Je nach Ausstattung

1541-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10649M

155
2Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

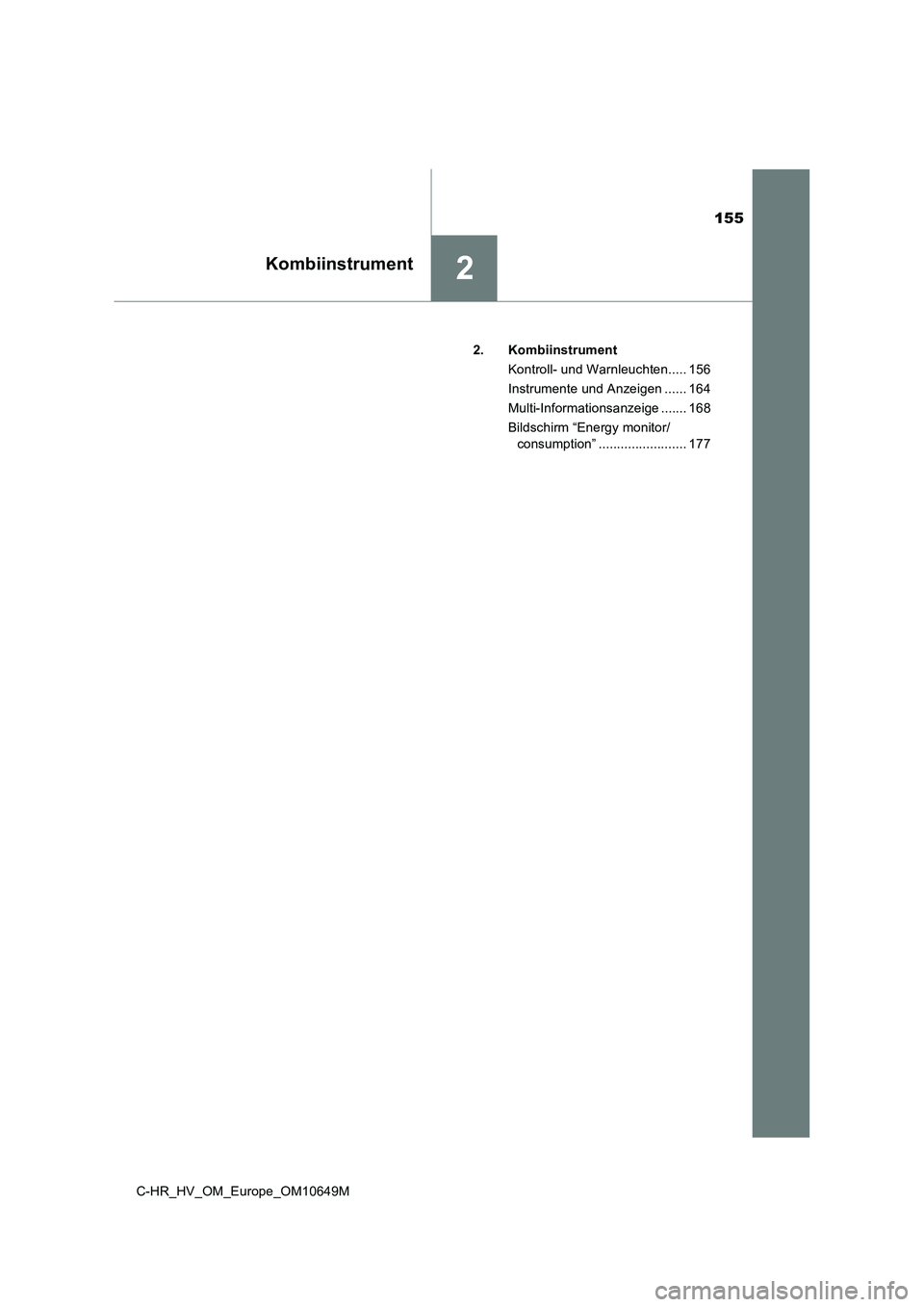

2. Kombiinstrument
Kontroll- und Warnleuchten..... 156
Instrumente und Anzeigen ...... 164
Multi-Informationsanzeige ....... 168
Bildschirm “Energy monitor/
consumption” ........................ 177

1562. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

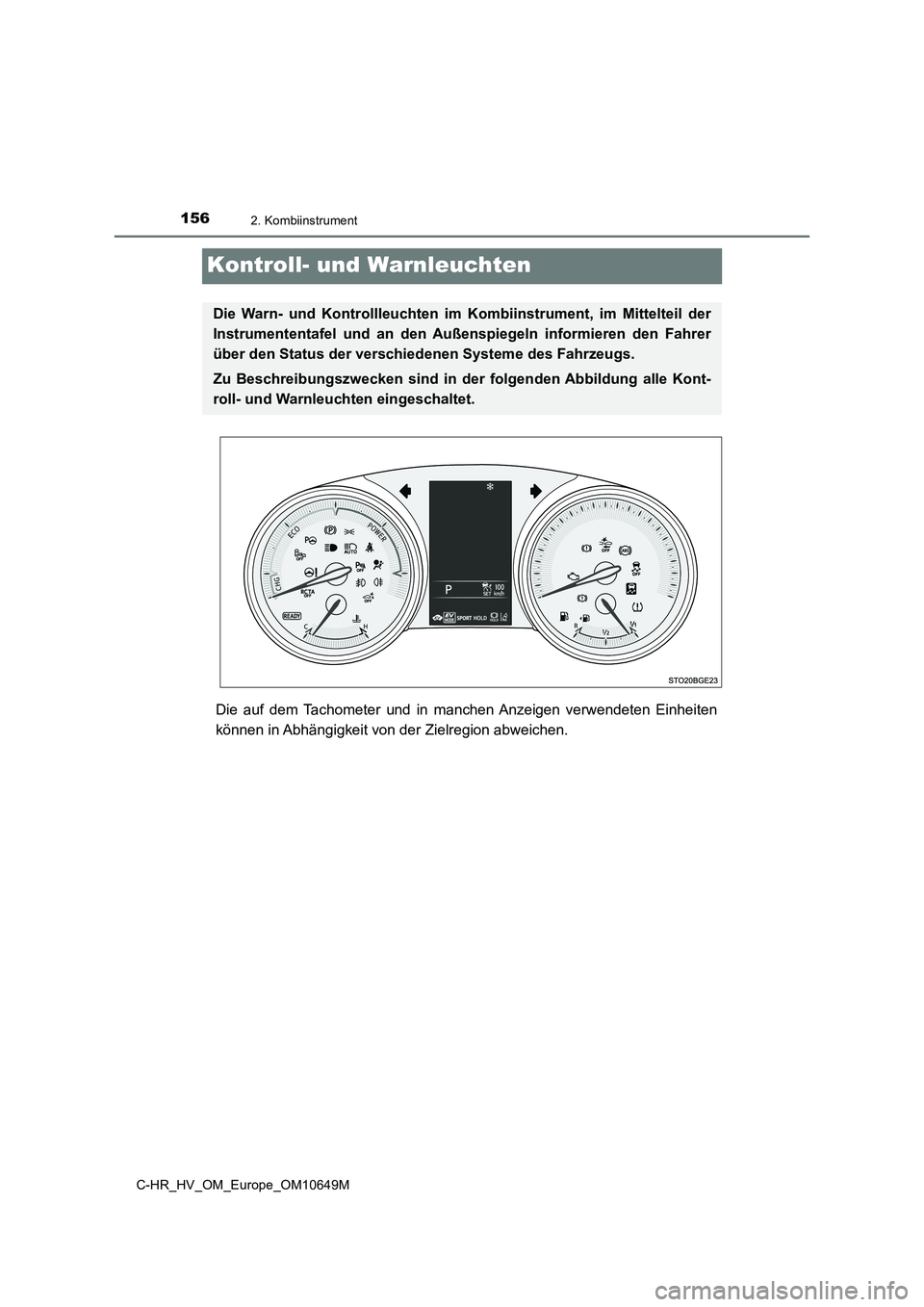

Kontroll- und Warnleuchten
Die auf dem Tachometer und in manchen Anzeigen verwendeten Einheiten
können in Abhängigkeit von der Zielregion abweichen.
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer
über den Status der verschiedenen Systeme des Fahrzeugs.
Zu Beschreibungszwecken sind in der folgenden Abbildung alle Kont-
roll- und Warnleuchten eingeschaltet.

1572. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

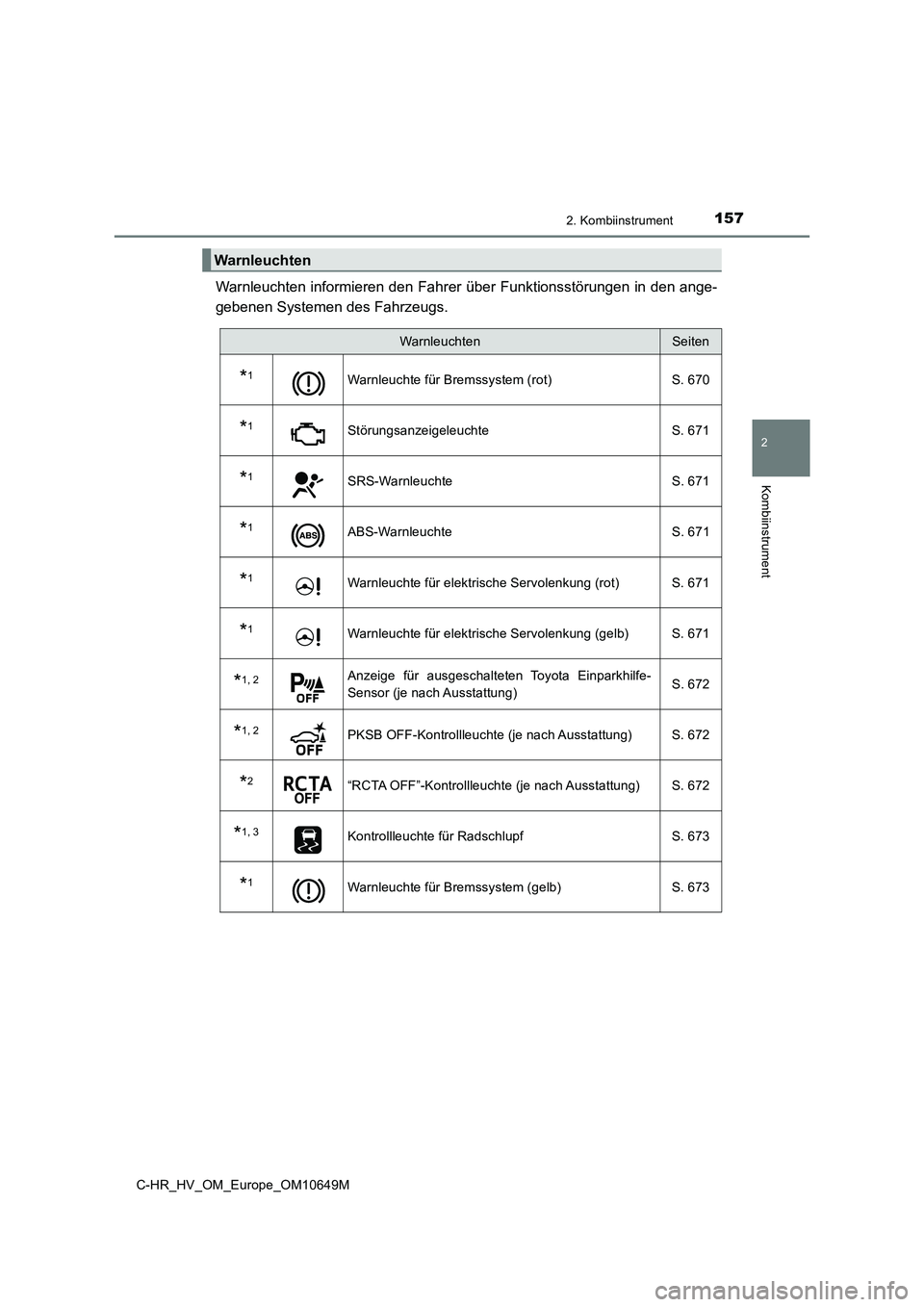

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
WarnleuchtenSeiten
*1Warnleuchte für Bremssystem (rot) S. 670
*1Störungsanzeigeleuchte S. 671
*1SRS-Warnleuchte S. 671
*1ABS-Warnleuchte S. 671
*1Warnleuchte für elektrische Servolenkung (rot) S. 671
*1Warnleuchte für elektrische Servolenkung (gelb) S. 671
*1, 2Anzeige für ausgeschalteten Toyota Einparkhilfe-
Sensor (je nach Ausstattung) S. 672
*1, 2PKSB OFF-Kontrollleuchte (je nach Ausstattung) S. 672
*2“RCTA OFF”-Kontrollleuchte (je nach Ausstattung) S. 672
*1, 3Kontrollleuchte für Radschlupf S. 673
*1Warnleuchte für Bremssystem (gelb) S. 673

1582. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Kontrollleuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Die Kontrollleuchte leuchtet auf, um auf eine Funktionsstörung hinzuweisen.

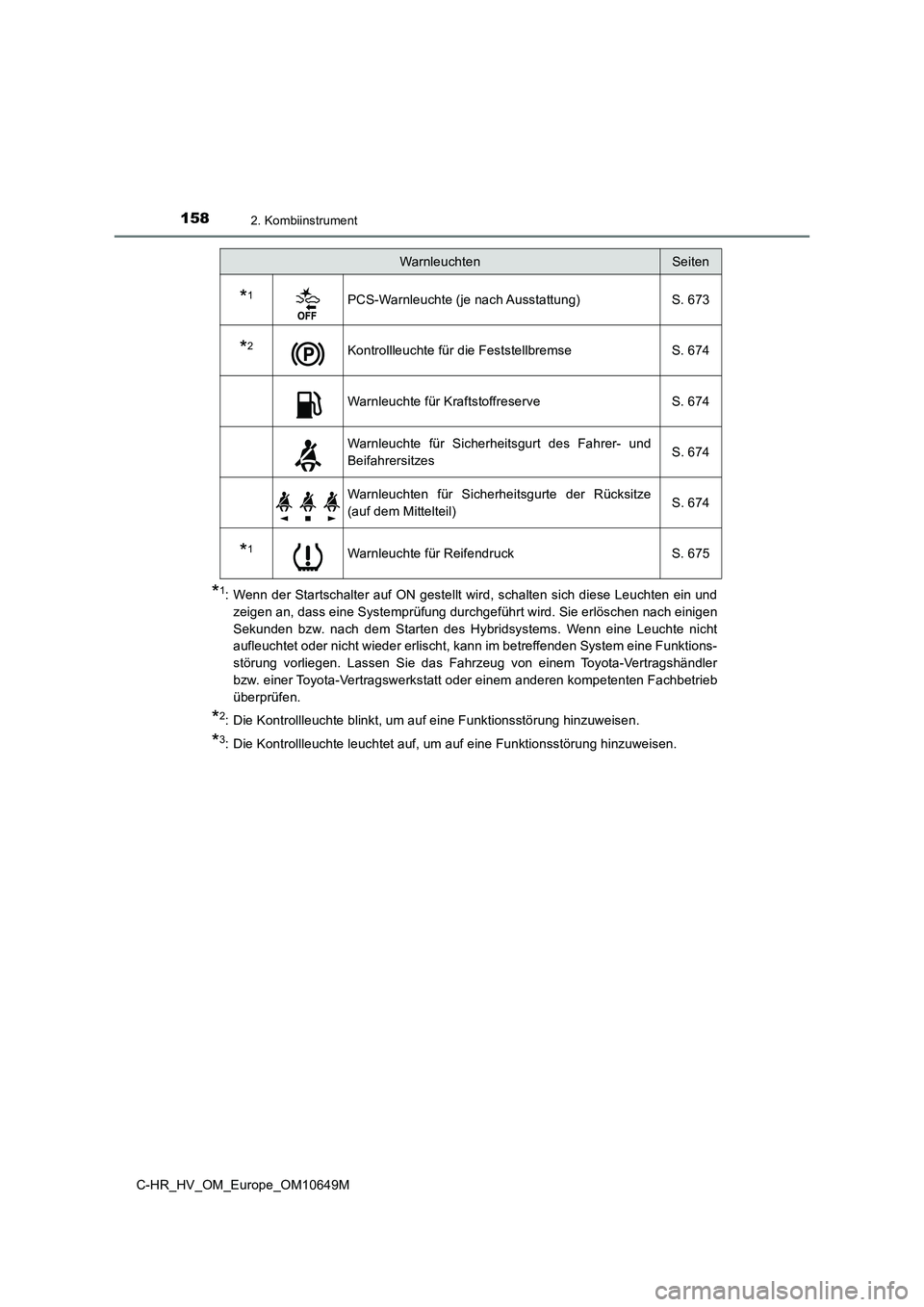

*1PCS-Warnleuchte (je nach Ausstattung) S. 673
*2Kontrollleuchte für die Feststellbremse S. 674
Warnleuchte für Kraftstoffreserve S. 674
Warnleuchte für Sicherheitsgurt des Fahrer- und
Beifahrersitzes S. 674
Warnleuchten für Sicherheitsgurte der Rücksitze
(auf dem Mittelteil) S. 674
*1Warnleuchte für Reifendruck S. 675
WarnleuchtenSeiten

1592. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

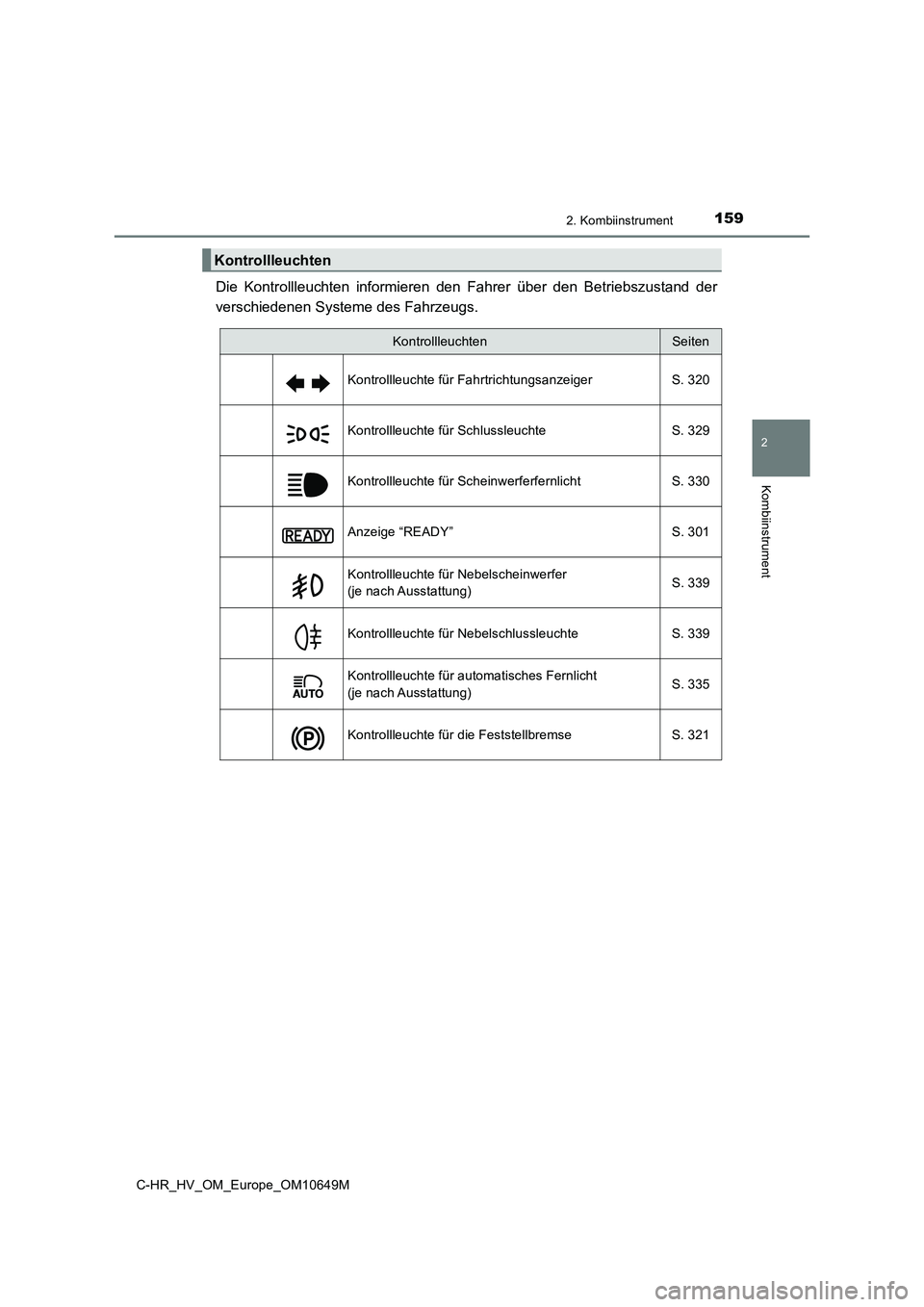

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahrzeugs.
Kontrollleuchten
KontrollleuchtenSeiten
Kontrollleuchte für Fahrtrichtungsanzeiger S. 320
Kontrollleuchte für Schlussleuchte S. 329
Kontrollleuchte für Scheinwerferfernlicht S. 330
Anzeige “READY” S. 301
Kontrollleuchte für Nebelscheinwerfer
(je nach Ausstattung) S. 339
Kontrollleuchte für Nebelschlussleuchte S. 339
Kontrollleuchte für automatisches Fernlicht
(je nach Ausstattung) S. 335
Kontrollleuchte für die Feststellbremse S. 321

1602. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Leuchte geht an, wenn das System abgeschaltet wird.
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*1, 2Anzeige für ausgeschalteten Toyota Einparkhilfe-
Sensor (je nach Ausstattung) S. 439
*1, 2PKSB OFF-Kontrollleuchte (je nach Ausstattung) S. 457
S-IPA-Kontrollleuchte (je nach Ausstattung) S. 482
*1, 2“BSM OFF”-Kontrollleuchte (je nach Ausstattung) S. 420
*1Kontrollleuchte für BSM-Außenspiegel (am Außen-
spiegel) (je nach Ausstattung) S. 420
*2“RCTA OFF”-Kontrollleuchte (je nach Ausstattung) S. 449
Security-Anzeige (auf dem Mittelteil)S. 128,
145
*1, 3Kontrollleuchte für Radschlupf S. 522
*1, 2Kontrollleuchte VSC OFF S. 523
*1, 2PCS-Warnleuchte (je nach Ausstattung) S. 366
*1Anzeige “PASSENGER AIRBAG” (auf dem Mittel-
teil) (je nach Ausstattung) S. 55
KontrollleuchtenSeiten
