2019 TOYOTA C-HR airbag off

10
C-HR_HV_OM_Europe_OM10649M

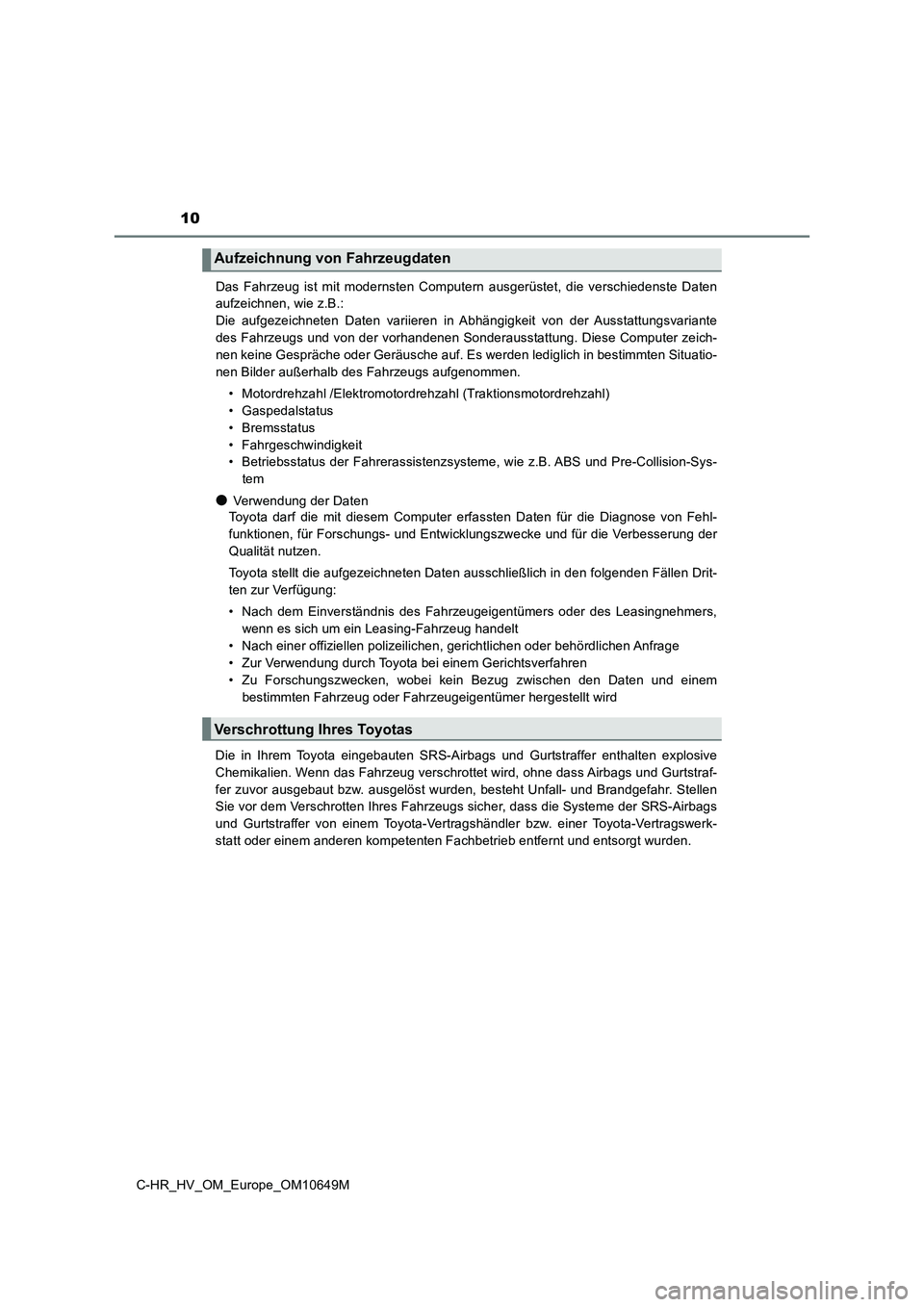

Das Fahrzeug ist mit modernsten Computern ausgerüstet, die verschiedenste Daten
aufzeichnen, wie z.B.:
Die aufgezeichneten Daten variieren in Abhängigkeit von der Ausstattungsvariante
des Fahrzeugs und von der vorhandenen Sonderausstattung. Diese Computer zeich-
nen keine Gespräche oder Geräusche auf. Es werden lediglich in bestimmten Situatio-
nen Bilder außerhalb des Fahrzeugs aufgenommen.
• Motordrehzahl /Elektromotordrehzahl (Traktionsmotordrehzahl)
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Fahrerassistenzsysteme, wie z.B. ABS und Pre-Collision-Sys-
tem
●Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von Fehl-
funktionen, für Forschungs- und Entwicklungszwecke und für die Verbesserung der
Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden Fällen Drit-
ten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasingnehmers,
wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und einem
bestimmten Fahrzeug oder Fahrzeugeigentümer hergestellt wird
Die in Ihrem Toyota eingebauten SRS-Airbags und Gurtstraffer enthalten explosive
Chemikalien. Wenn das Fahrzeug verschrottet wird, ohne dass Airbags und Gurtstraf-
fer zuvor ausgebaut bzw. ausgelöst wurden, besteht Unfall- und Brandgefahr. Stellen
Sie vor dem Verschrotten Ihres Fahrzeugs sicher, dass die Systeme der SRS-Airbags
und Gurtstraffer von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb entfernt und entsorgt wurden.
Aufzeichnung von Fahrzeugdaten
Verschrottung Ihres Toyotas

471-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

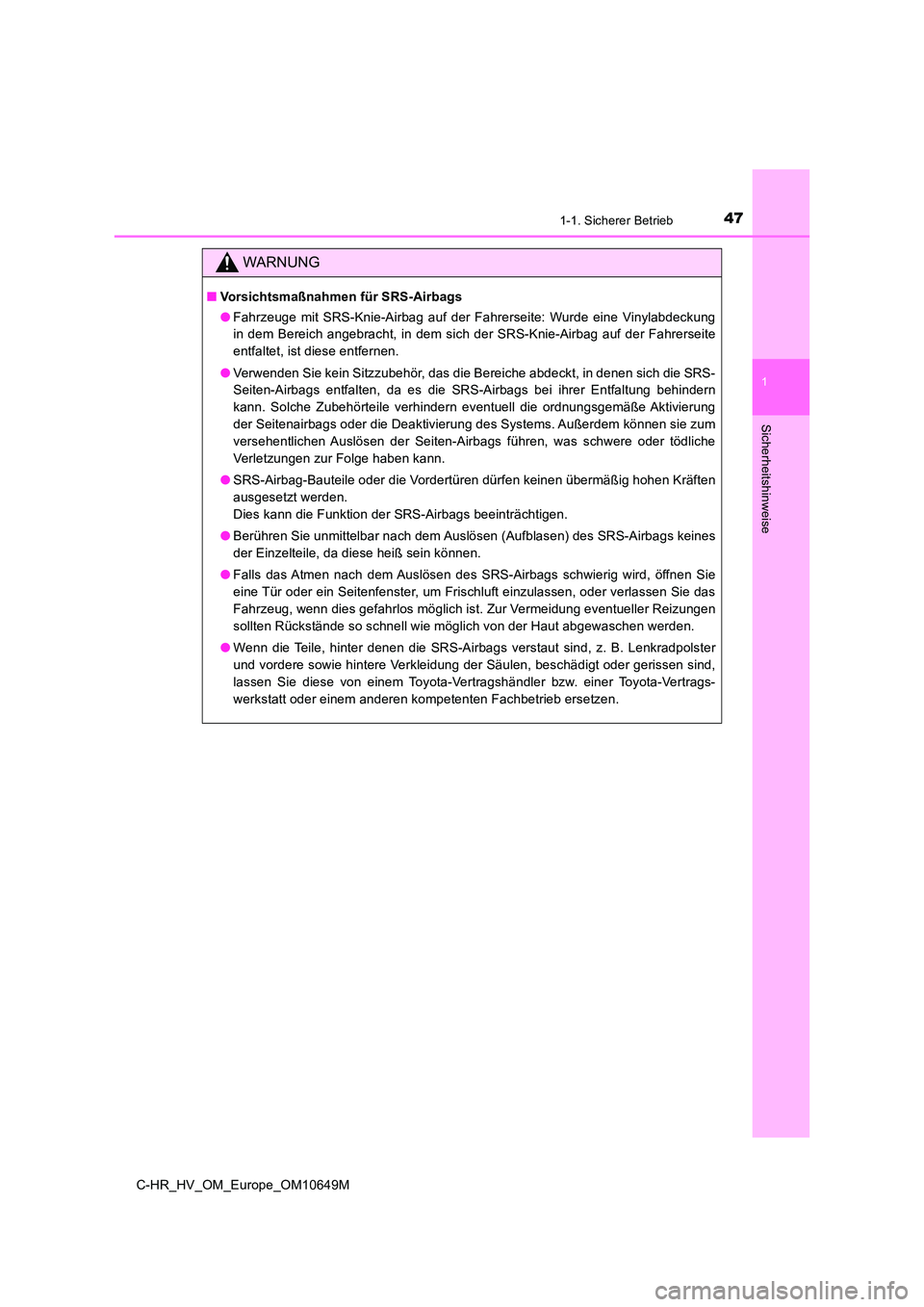

WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Fahrzeuge mit SRS-Knie-Airbag auf der Fahrerseite: Wurde eine Vinylabdeckung
in dem Bereich angebracht, in dem sich der SRS-Knie-Airbag auf der Fahrerseite
entfaltet, ist diese entfernen.
● Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich die SRS-
Seiten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behindern
kann. Solche Zubehörteile verhindern eventuell die ordnungsgemäße Aktivierung
der Seitenairbags oder die Deaktivierung des Systems. Außerdem können sie zum
versehentlichen Auslösen der Seiten-Airbags führen, was schwere oder tödliche
Verletzungen zur Folge haben kann.
● SRS-Airbag-Bauteile oder die Vordertüren dürfen keinen übermäßig hohen Kräften
ausgesetzt werden.
Dies kann die Funktion der SRS-Airbags beeinträchtigen.
● Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines
der Einzelteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Seitenfenster, um Frischluft einzulassen, oder verlassen Sie das
Fahrzeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen
sollten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
● Wenn die Teile, hinter denen die SRS-Airbags verstaut sind, z. B. Lenkradpolster
und vordere sowie hintere Verkleidung der Säulen, beschädigt oder gerissen sind,
lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb ersetzen.

491-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

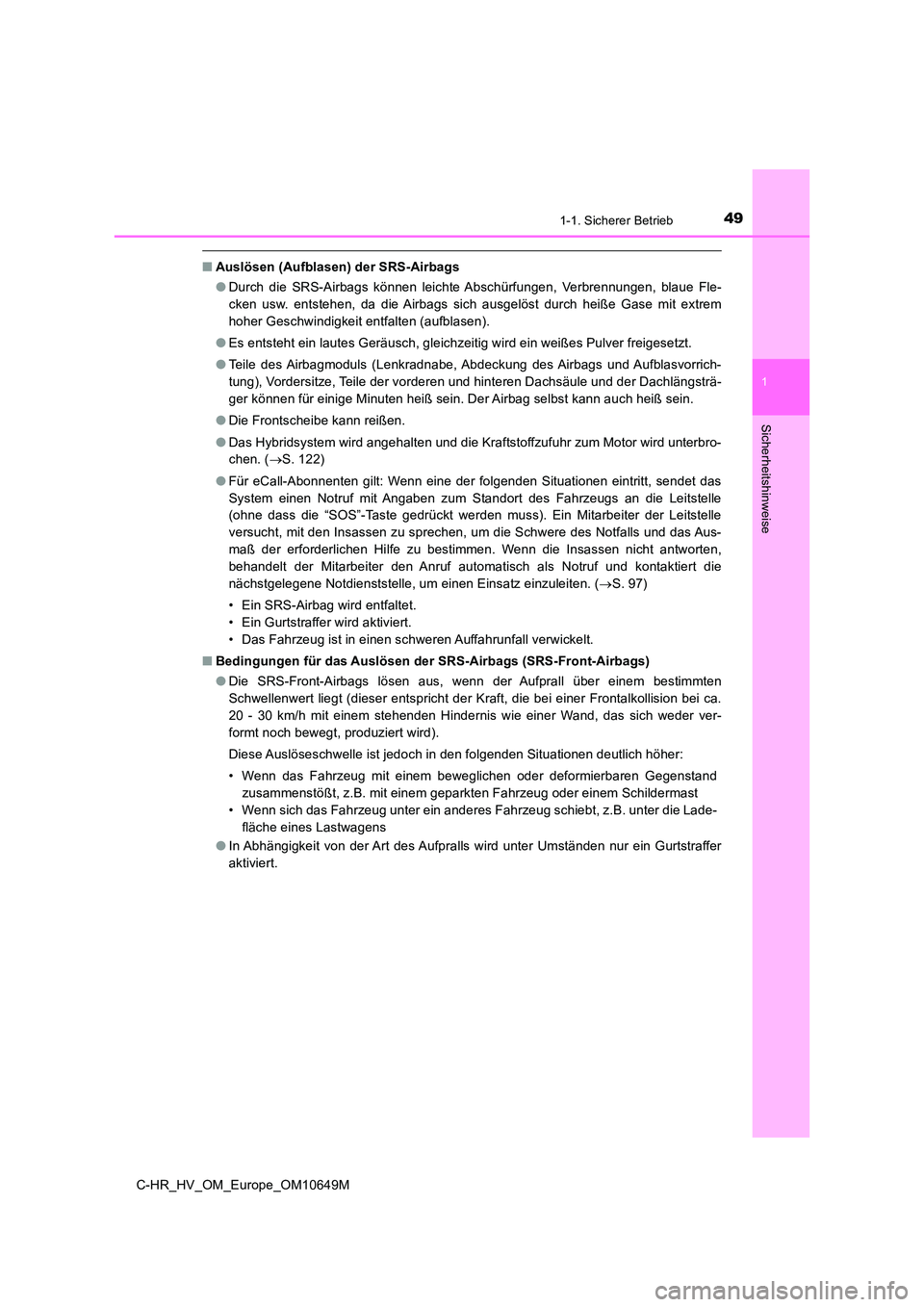

■Auslösen (Aufblasen) der SRS-Airbags
● Durch die SRS-Airbags können leichte Abschürfungen, Verbrennungen, blaue Fle-
cken usw. entstehen, da die Airbags sich ausgelöst durch heiße Gase mit extrem
hoher Geschwindigkeit entfalten (aufblasen).
● Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
● Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Aufblasvorrich-
tung), Vordersitze, Teile der vorderen und hinteren Dachsäule und der Dachlängsträ-
ger können für einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
● Die Frontscheibe kann reißen.
● Das Hybridsystem wird angehalten und die Kraftstoffzufuhr zum Motor wird unterbro-
chen. ( S. 122)
● Für eCall-Abonnenten gilt: Wenn eine der folgenden Situationen eintritt, sendet das
System einen Notruf mit Angaben zum Standort des Fahrzeugs an die Leitstelle
(ohne dass die “SOS”-Taste gedrückt werden muss). Ein Mitarbeiter der Leitstelle
versucht, mit den Insassen zu sprechen, um die Schwere des Notfalls und das Aus-
maß der erforderlichen Hilfe zu bestimmen. Wenn die Insassen nicht antworten,
behandelt der Mitarbeiter den Anruf automatisch als Notruf und kontaktiert die
nächstgelegene Notdienststelle, um einen Einsatz einzuleiten. ( S. 97)
• Ein SRS-Airbag wird entfaltet.
• Ein Gurtstraffer wird aktiviert.
• Das Fahrzeug ist in einen schweren Auffahrunfall verwickelt.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z.B. unter die Lade-
fläche eines Lastwagens
● In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.

511-1. Sicherer Betrieb
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

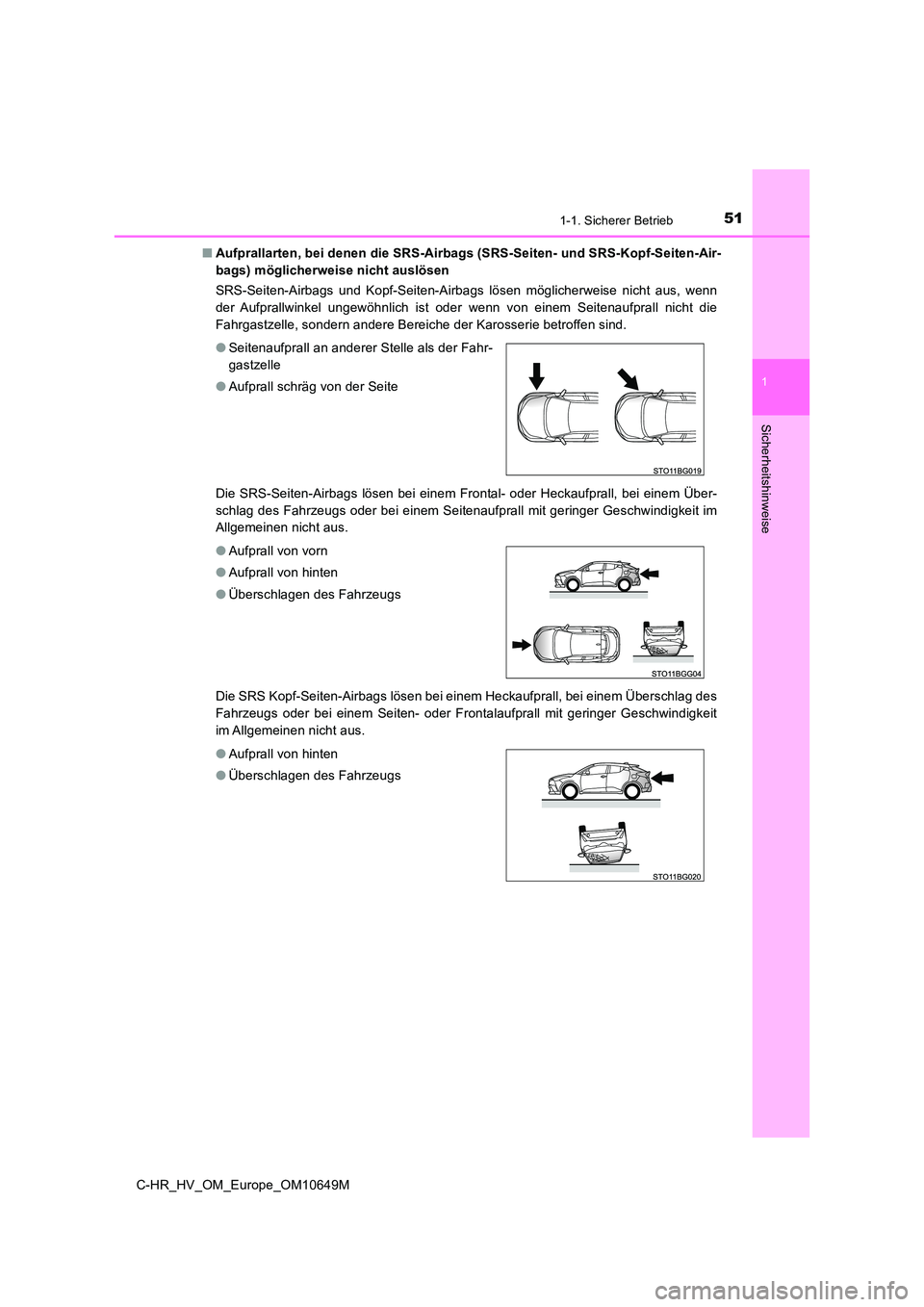

■ Aufprallarten, bei denen die SRS-Airbags (SRS-Seiten- und SRS-Kopf-Seiten-Air-
bags) möglicherweise nicht auslösen
SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen möglicherweise nicht aus, wenn
der Aufprallwinkel ungewöhnlich ist oder wenn von einem Seitenaufprall nicht die
Fahrgastzelle, sondern andere Bereiche der Karosserie betroffen sind.
Die SRS-Seiten-Airbags lösen bei einem Frontal- oder Heckaufprall, bei einem Über-
schlag des Fahrzeugs oder bei einem Seitenaufprall mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
Die SRS Kopf-Seiten-Airbags lösen bei einem Heckaufprall, bei einem Überschlag des
Fahrzeugs oder bei einem Seiten- oder Frontalaufprall mit geringer Geschwindigkeit
im Allgemeinen nicht aus.
● Seitenaufprall an anderer Stelle als der Fahr-
gastzelle
● Aufprall schräg von der Seite
● Aufprall von vorn
● Aufprall von hinten
● Überschlagen des Fahrzeugs
● Aufprall von hinten
● Überschlagen des Fahrzeugs

561-2. Sicherheit der Kinder
C-HR_HV_OM_Europe_OM10649M

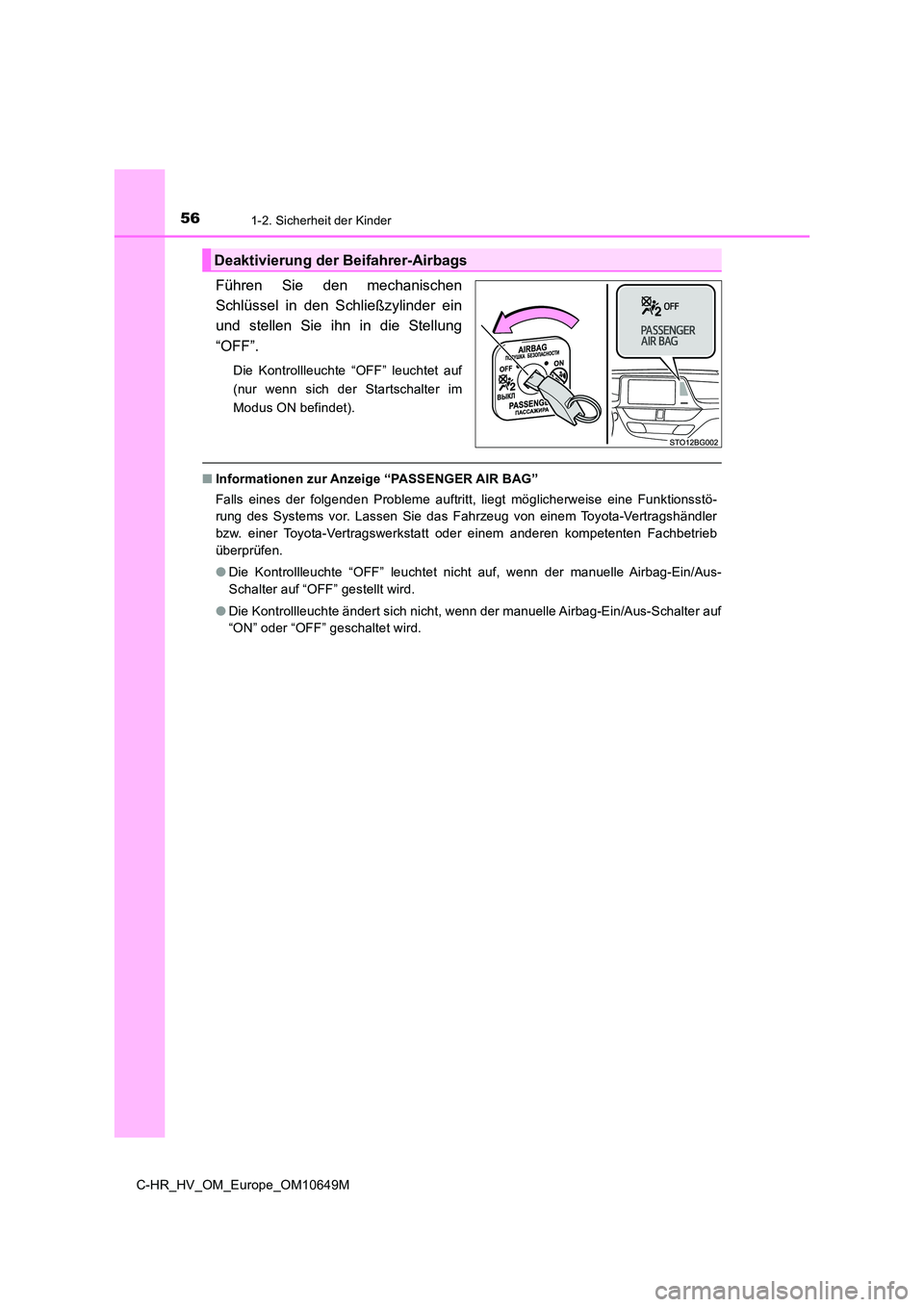

Führen Sie den mechanischen
Schlüssel in den Schließzylinder ein
und stellen Sie ihn in die Stellung
“OFF”.
Die Kontrollleuchte “OFF” leuchtet auf
(nur wenn sich der Startschalter im
Modus ON befindet).
■ Informationen zur Anzeige “PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
● Die Kontrollleuchte “OFF” leuchtet nicht auf, wenn der manuelle Airbag-Ein/Aus-
Schalter auf “OFF” gestellt wird.
● Die Kontrollleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schalter auf
“ON” oder “OFF” geschaltet wird.
Deaktivierung der Beifahrer-Airbags

571-2. Sicherheit der Kinder
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

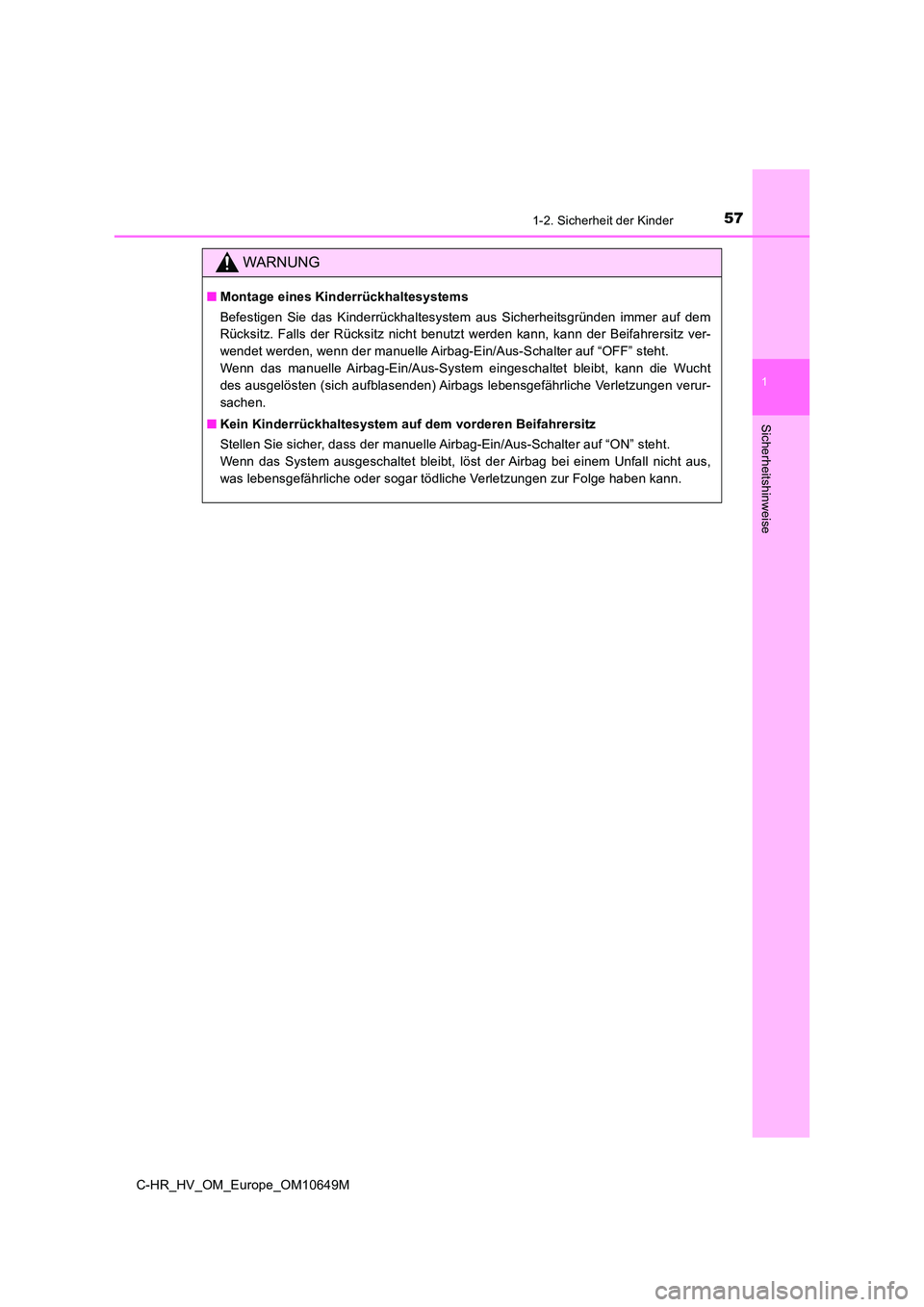

WARNUNG
■Montage eines Kinderrückhaltesystems
Befestigen Sie das Kinderrückhaltesystem aus Sicherheitsgründen immer auf dem
Rücksitz. Falls der Rücksitz nicht benutzt werden kann, kann der Beifahrersitz ver-
wendet werden, wenn der manuelle Airbag-Ein/Aus-Schalter auf “OFF” steht.
Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann die Wucht
des ausgelösten (sich aufblasenden) Airbags lebensgefährliche Verletzungen verur-
sachen.
■ Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz
Stellen Sie sicher, dass der manuelle Airbag-Ein/Aus-Schalter auf “ON” steht.
Wenn das System ausgeschaltet bleibt, löst der Airbag bei einem Unfall nicht aus,
was lebensgefährliche oder sogar tödliche Verletzungen zur Folge haben kann.

981-3. Notfallhilfe
C-HR_HV_OM_Europe_OM10649M
■Automatische Notrufe
Wenn sich ein Airbag entfaltet, ruft das System automatisch die eCall-Leit-
stelle an.* Der zuständige Mitarbeiter in der Leitstelle empfängt verschie-
dene Informationen, wie z.B. die Position des Fahrzeugs, den Zeitpunkt
des Vorfalls und die VIN des Fahrzeugs. Zudem versucht er, mit den Fahr-
zeuginsassen zu sprechen, um die Situation einzuschätzen. Wenn die
Insassen nicht antworten, behandelt der Mitarbeiter den Anruf automatisch
als Notruf und kontaktiert die nächstgelegene Notdienststelle (Notruf 112),
um die Situation zu beschreiben und die Helfer zum Fahrzeugstandort zu
entsenden.
*: In manchen Fällen kann der Anruf nicht getätigt werden. ( S. 113)
■Manuelle Notrufe
Drücken Sie bei einem Notfall die
Taste “SOS”, um die eCall-Leit-
stelle anzurufen.* Der zuständige
Mitarbeiter in der Notrufzentrale
bestimmt den Standort Ihres Fahr-
zeugs, bewertet die Situation und
entsendet die erforderlichen Ein-
satzkräfte.
Stellen Sie sicher, dass Sie vor
dem Drücken der Taste “SOS” die
Abdeckung öffnen.
Wenn Sie die Taste “SOS” versehentlich drücken, erklären Sie dem Mitarbeiter,
dass kein Notfall vorliegt.
*: In manchen Fällen kann der Anruf nicht getätigt werden. ( S. 113)
Dienst für Benachrichtigungen im Notfall

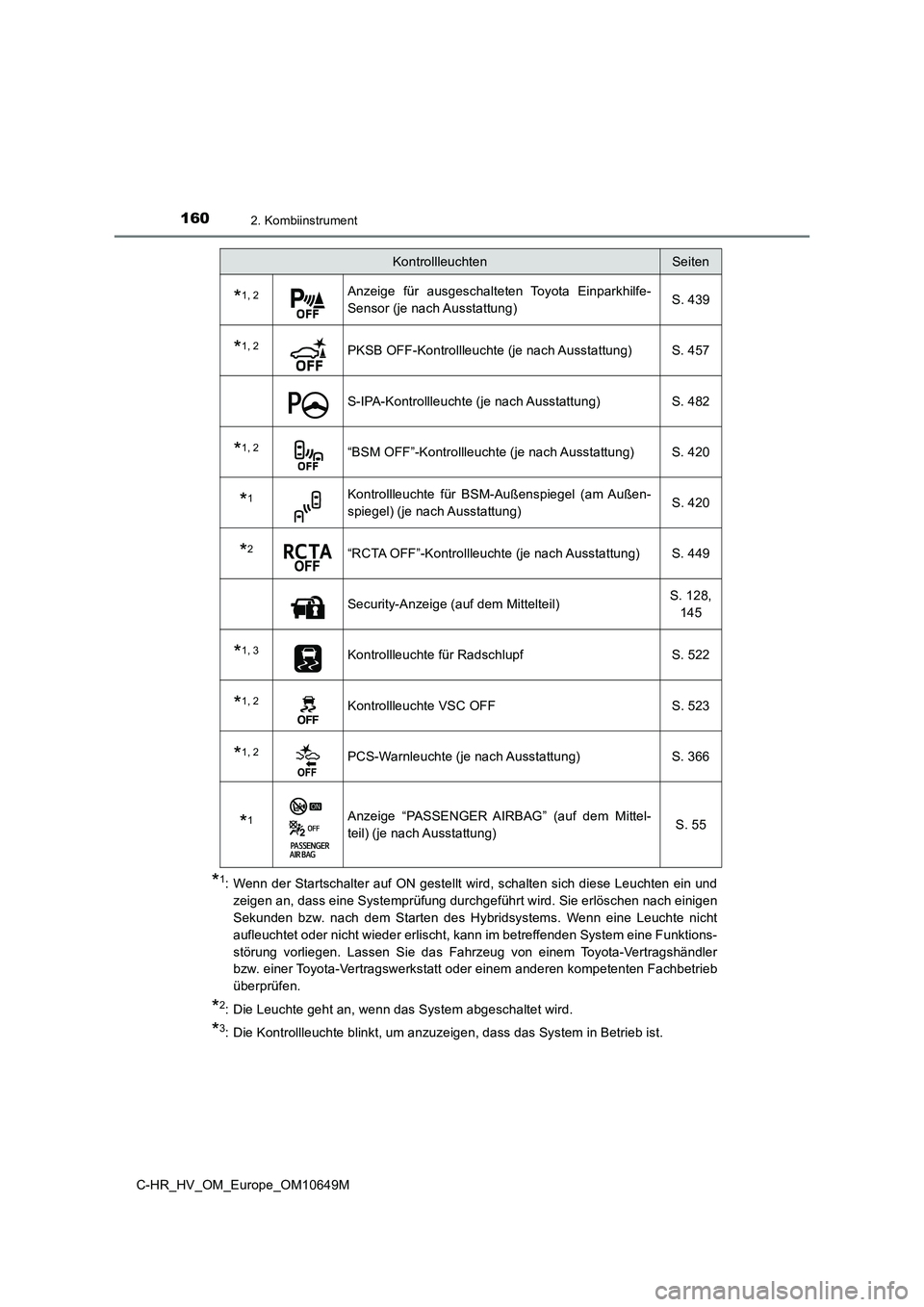

1602. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
*1: Wenn der Startschalter auf ON gestellt wird, schalten sich diese Leuchten ein und
zeigen an, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen
Sekunden bzw. nach dem Starten des Hybridsystems. Wenn eine Leuchte nicht
aufleuchtet oder nicht wieder erlischt, kann im betreffenden System eine Funktions-
störung vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
*2: Die Leuchte geht an, wenn das System abgeschaltet wird.
*3: Die Kontrollleuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*1, 2Anzeige für ausgeschalteten Toyota Einparkhilfe-
Sensor (je nach Ausstattung) S. 439
*1, 2PKSB OFF-Kontrollleuchte (je nach Ausstattung) S. 457
S-IPA-Kontrollleuchte (je nach Ausstattung) S. 482
*1, 2“BSM OFF”-Kontrollleuchte (je nach Ausstattung) S. 420
*1Kontrollleuchte für BSM-Außenspiegel (am Außen-
spiegel) (je nach Ausstattung) S. 420
*2“RCTA OFF”-Kontrollleuchte (je nach Ausstattung) S. 449
Security-Anzeige (auf dem Mittelteil)S. 128,
145
*1, 3Kontrollleuchte für Radschlupf S. 522
*1, 2Kontrollleuchte VSC OFF S. 523
*1, 2PCS-Warnleuchte (je nach Ausstattung) S. 366
*1Anzeige “PASSENGER AIRBAG” (auf dem Mittel-
teil) (je nach Ausstattung) S. 55
KontrollleuchtenSeiten
