2019 TOYOTA C-HR Betriebsanleitungen (in German)

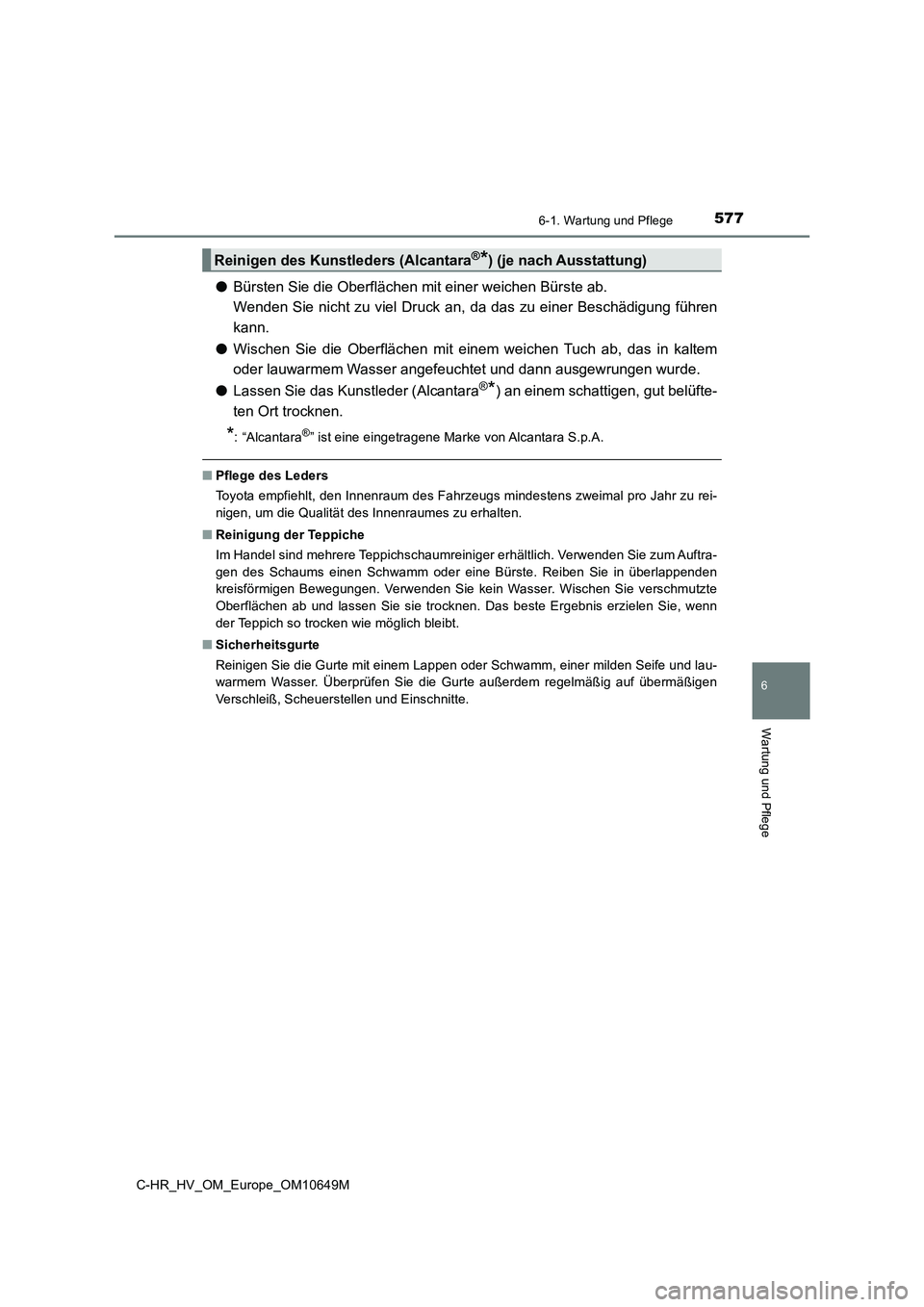

5776-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
●Bürsten Sie die Oberflächen mit einer weichen Bürste ab.
Wenden Sie nicht zu viel Druck an, da das zu einer Beschädigung führen
kann.
● Wischen Sie die Oberflächen mit einem weichen Tuch ab, das in kaltem
oder lauwarmem Wasser angefeuchtet und dann ausgewrungen wurde.
● Lassen Sie das Kunstleder (Alcantara®*) an einem schattigen, gut belüfte-
ten Ort trocknen.
*: “Alcantara®” ist eine eingetragene Marke von Alcantara S.p.A.
■ Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahrzeugs mindestens zweimal pro Jahr zu rei-
nigen, um die Qualität des Innenraumes zu erhalten.
■ Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreiniger erhältlich. Verwenden Sie zum Auftra-
gen des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden
kreisförmigen Bewegungen. Verwenden Sie kein Wasser. Wischen Sie verschmutzte
Oberflächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn
der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-
warmem Wasser. Überprüfen Sie die Gurte außerdem regelmäßig auf übermäßigen
Verschleiß, Scheuerstellen und Einschnitte.
Reinigen des Kunstleders (Alcantara®*) (je nach Ausstattung)

5786-1. Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Vermeidung von Fahrzeugschäden oder Fahrzeugbränden
● Achten Sie darauf, dass keine Flüssigkeiten im Fahrzeug verschüttet werden, wie
z. B. auf dem Boden, auf die Lufteintrittsöffnung der Hybridbatterie (Traktionsbatte-
rie) und im Kofferraum.
Ansonsten kann es zu einer Fehlfunktion oder einer Entzündung der Hybridbatterie
(Traktionsbatterie) oder der elektrischen Bauteile usw. kommen.
● SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden.
( S. 42)
Durch Funktionsstörungen in der elektrischen Anlage können die Airbags ausge-
löst oder in ihrer Funktion beeinträchtigt werden, was zu lebensgefährlichen Verlet-
zungen führen kann.
● Fahrzeuge mit nanoe™: Wenn Sie im Fahrzeug brennbare Sprays (z.B. Reini-
gungsmittel, Desodorierungsmittel, Schmiermittel) verwenden, achten Sie darauf,
dass das Spray nicht auf elektrische Bauteile gelangt. Andernfalls können Schäden
oder Fahrzeugbrände entstehen.
■ Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die Instrumen-
tentafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödlichen
Verletzungen führen.
HINWEIS
■ Reinigungsmittel
● Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Innenraum führen bzw. Streifen oder Beschädigungen der lackierten
Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder Benzin, alkali-
sche oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen wie z. B. Verdünner, Benzol oder Alkohol
● Verwenden Sie kein Reinigungswachs und keine Reinigungspolitur. Die lackierten
Flächen der Instrumententafel und anderer Teile der Innenausstattung können
beschädigt werden.

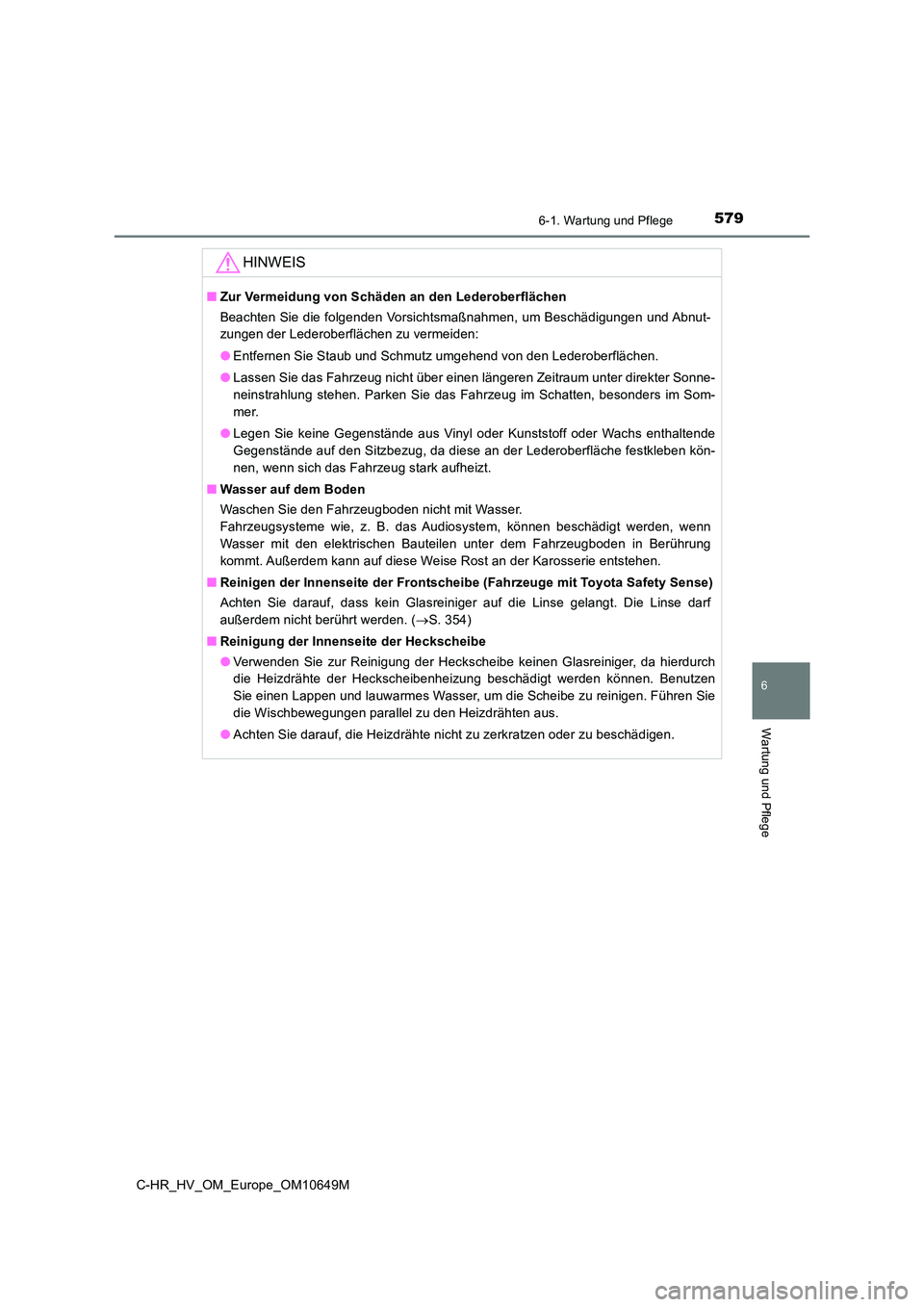

5796-1. Wartung und Pflege
6
Wartung und Pflege
C-HR_HV_OM_Europe_OM10649M
HINWEIS
■Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Beschädigungen und Abnut-
zungen der Lederoberflächen zu vermeiden:
● Entfernen Sie Staub und Schmutz umgehend von den Lederoberflächen.
● Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter Sonne-
neinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Som-
mer.
● Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende
Gegenstände auf den Sitzbezug, da diese an der Lederoberfläche festkleben kön-
nen, wenn sich das Fahrzeug stark aufheizt.
■ Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme wie, z. B. das Audiosystem, können beschädigt werden, wenn
Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■ Reinigen der Innenseite der Frontscheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gelangt. Die Linse darf
außerdem nicht berührt werden. ( S. 354)
■ Reinigung der Innenseite der Heckscheibe
● Verwenden Sie zur Reinigung der Heckscheibe keinen Glasreiniger, da hierdurch
die Heizdrähte der Heckscheibenheizung beschädigt werden können. Benutzen
Sie einen Lappen und lauwarmes Wasser, um die Scheibe zu reinigen. Führen Sie
die Wischbewegungen parallel zu den Heizdrähten aus.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

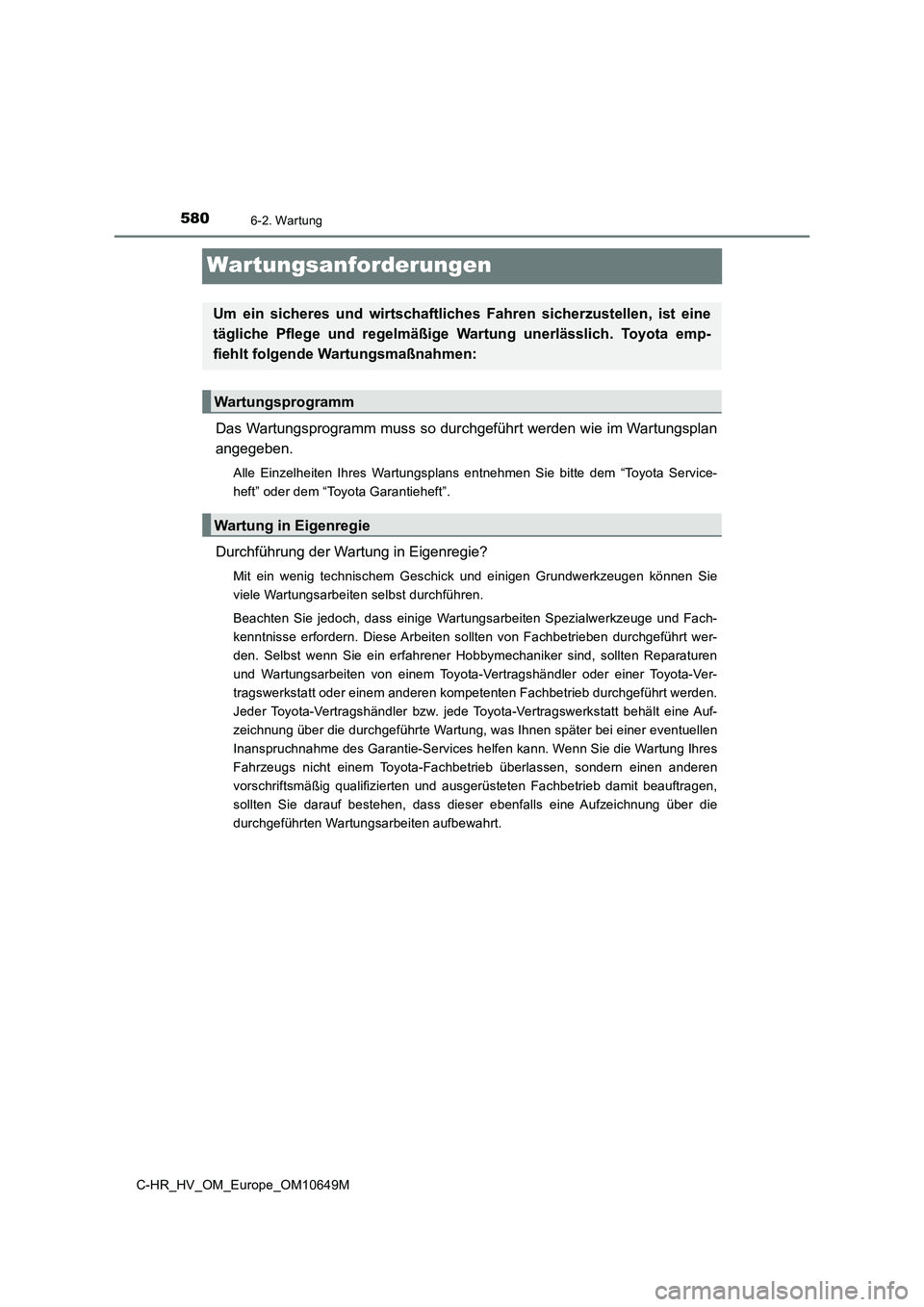

5806-2. Wartung
C-HR_HV_OM_Europe_OM10649M
Wartungsanforderungen
Das Wartungsprogramm muss so durchgeführt werden wie im Wartungsplan
angegeben.
Alle Einzelheiten Ihres Wartungsplans entnehmen Sie bitte dem “Toyota Service-
heft” oder dem “Toyota Garantieheft”.
Durchführung der Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen Grundwerkzeugen können Sie
viele Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese Arbeiten sollten von Fachbetrieben durchgeführt wer-
den. Selbst wenn Sie ein erfahrener Hobbymechaniker sind, sollten Reparaturen
und Wartungsarbeiten von einem Toyota-Vertragshändler oder einer Toyota-Ver-
tragswerkstatt oder einem anderen kompetenten Fachbetrieb durchgeführt werden.
Jeder Toyota-Vertragshändler bzw. jede Toyota-Vertragswerkstatt behält eine Auf-
zeichnung über die durchgeführte Wartung, was Ihnen später bei einer eventuellen
Inanspruchnahme des Garantie-Services helfen kann. Wenn Sie die Wartung Ihres
Fahrzeugs nicht einem Toyota-Fachbetrieb überlassen, sondern einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb damit beauftragen,
sollten Sie darauf bestehen, dass dieser ebenfalls eine Aufzeichnung über die
durchgeführten Wartungsarbeiten aufbewahrt.
Um ein sicheres und wirtschaftliches Fahren sicherzustellen, ist eine
tägliche Pflege und regelmäßige Wartung unerlässlich. Toyota emp-
fiehlt folgende Wartungsmaßnahmen:
Wartungsprogramm
Wartung in Eigenregie

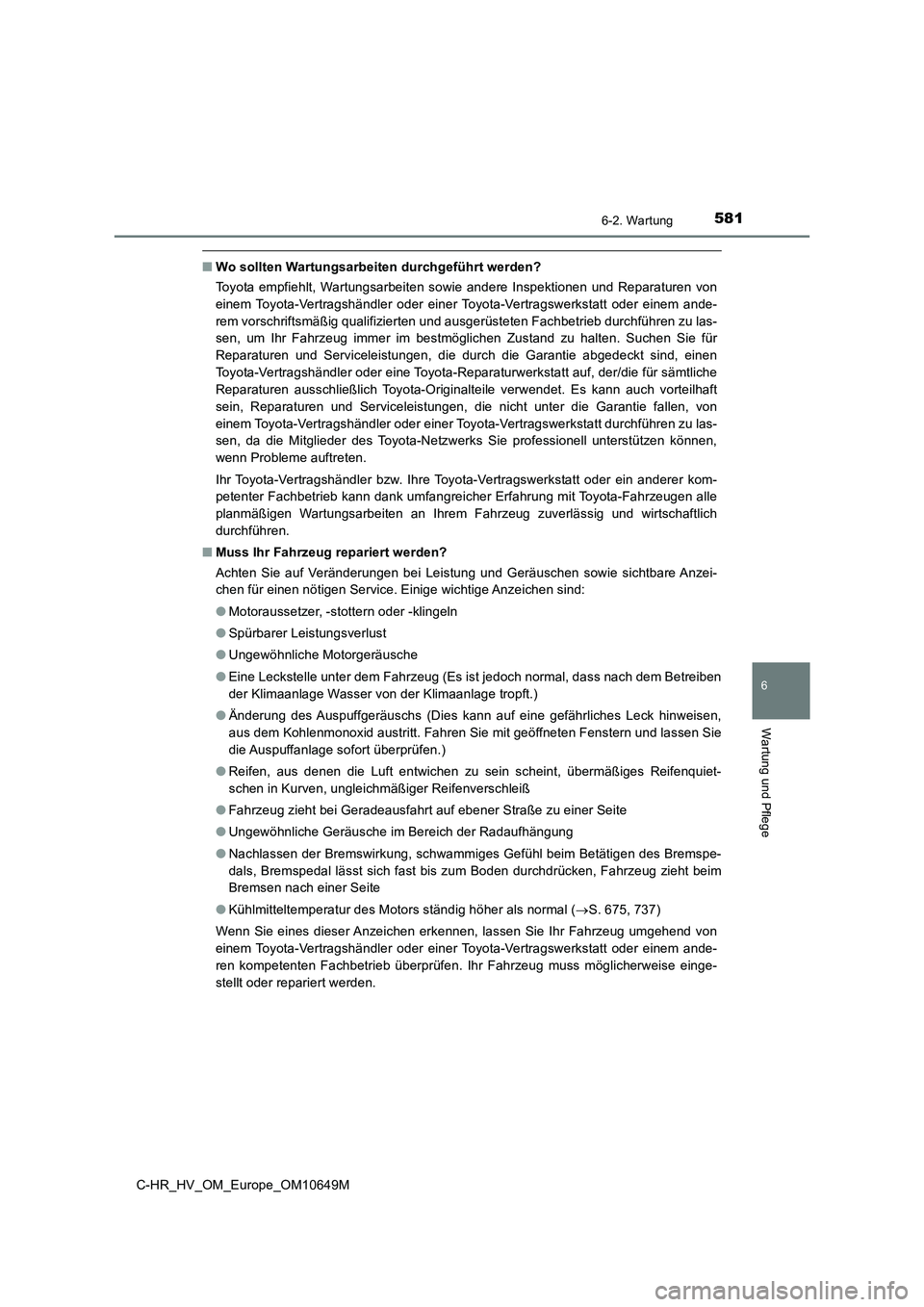

5816-2. Wartung
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege
■Wo sollten Wartungsarbeiten durchgeführt werden?
Toyota empfiehlt, Wartungsarbeiten sowie andere Inspektionen und Reparaturen von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
rem vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchführen zu las-
sen, um Ihr Fahrzeug immer im bestmöglichen Zustand zu halten. Suchen Sie für
Reparaturen und Serviceleistungen, die durch die Garantie abgedeckt sind, einen
Toyota-Vertragshändler oder eine Toyota-Reparaturwerkstatt auf, der/die für sämtliche
Reparaturen ausschließlich Toyota-Originalteile verwendet. Es kann auch vorteilhaft
sein, Reparaturen und Serviceleistungen, die nicht unter die Garantie fallen, von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt durchführen zu las-
sen, da die Mitglieder des Toyota-Netzwerks Sie professionell unterstützen können,
wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. Ihre Toyota-Vertragswerkstatt oder ein anderer kom-
petenter Fachbetrieb kann dank umfangreicher Erfahrung mit Toyota-Fahrzeugen alle
planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und wirtschaftlich
durchführen.
■ Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung und Geräuschen sowie sichtbare Anzei-
chen für einen nötigen Service. Einige wichtige Anzeichen sind:
● Motoraussetzer, -stottern oder -klingeln
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (Es ist jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaanlage tropft.)
● Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie
die Auspuffanlage sofort überprüfen.)
● Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifenverschleiß
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl beim Betätigen des Bremspe-
dals, Bremspedal lässt sich fast bis zum Boden durchdrücken, Fahrzeug zieht beim
Bremsen nach einer Seite
● Kühlmitteltemperatur des Motors ständig höher als normal (S. 675, 737)
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr Fahrzeug muss möglicherweise einge-
stellt oder repariert werden.

5826-2. Wartung
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und lebens-
gefährlichen Verletzungen führen.
■ Umgang mit der 12-Volt-Batterie
Die Pole der 12-Volt-Batterie, die Klemmen und das entsprechende Zubehör enthal-
ten Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn aus-
wirken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. ( S. 596)

5836-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
6
Wartung und Pflege
Vorsichtsmaßnahmen bei selbst durchgeführ-
ten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die in diesen
Abschnitten beschriebene Vorgehensweise.
WartungselementeTeile und Werkzeuge
Zustand der
12-V-Batterie
( S. 596)
Motor 2ZR-FXE
• Warmes Wasser • Backpulver • Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Motor M20A-FXS
•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand des
Motors/Leistungs-
reglers ( S. 594)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
entionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
( S. 591)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
( S. 638)• Sicherung mit gleicher Amperezahl wie Originalsicherung
Lüftungsschlitze der
Hybridbatterie
(Traktionsbatterie)
( S. 630)
• Staubsauger o.ä.
• Kreuzschlitzschraubendreher
Glühlampen
( S. 643)
• Glühlampe mit derselben Nummer und Wattzahl wie Origi-
nalglühlampe
• Kreuzschraubendreher
• Schlitzschraubendreher• Schraubenschlüssel
Kühler und
Kondensator
( S. 596)


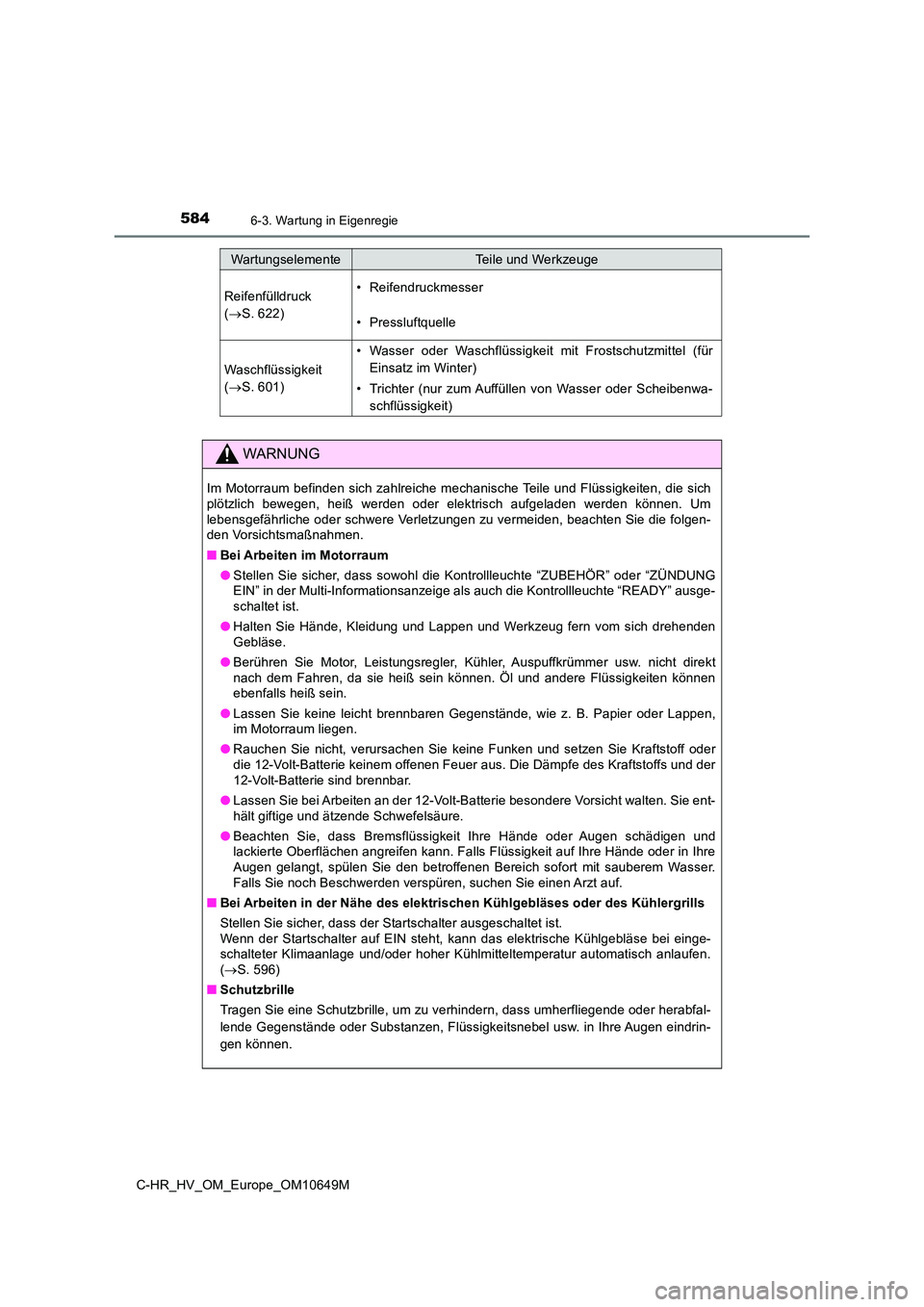

5846-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10649M
Reifenfülldruck
( S. 622)
• Reifendruckmesser
• Pressluftquelle
Waschflüssigkeit
( S. 601)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Scheibenwa-
schflüssigkeit)
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die sich
plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um lebensgefährliche oder schwere Verletzungen zu vermeiden, beachten Sie die folgen-den Vorsichtsmaßnahmen.
■ Bei Arbeiten im Motorraum
● Stellen Sie sicher, dass sowohl die Kontrollleuchte “ZUBEHÖR” oder “ZÜNDUNG EIN” in der Multi-Informationsanzeige als auch die Kontrollleuchte “READY” ausge-
schaltet ist.
● Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden Gebläse.
● Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten könnenebenfalls heiß sein.
● Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen, im Motorraum liegen.
● Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff oder
die 12-Volt-Batterie keinem offenen Feuer aus. Die Dämpfe des Kraftstoffs und der 12-Volt-Batterie sind brennbar.
● Lassen Sie bei Arbeiten an der 12-Volt-Batterie besondere Vorsicht walten. Sie ent-
hält giftige und ätzende Schwefelsäure.
● Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in Ihre
Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser. Falls Sie noch Beschwerden verspüren, suchen Sie einen Arzt auf.
■ Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass der Startschalter ausgeschaltet ist. Wenn der Startschalter auf EIN steht, kann das elektrische Kühlgebläse bei einge-schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlaufen.
( S. 596)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen eindrin-
gen können.
WartungselementeTeile und Werkzeuge
