2019 MAZDA MODEL CX-5 Instruktionsbog (in Danish)

6. Tag pæren ud af fatningen.
7. En ny pære indsættes i omvendtrækkefølge af udtagningen.
Blinklys bagpå, bremselys/baglygter
(type B)
1. Kontrollér, at tændingen er slået fra, og at forlygterne er slukket.
2. Brug en flad skruetrækker, der er viklet en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset vha.
den fladhovedede skruetrækker.
3. Drej skruerne mod uret og fjern dem.
4. Træk enheden bagud for at fjerne den.
5. Drej fatningen (inklusive pæren) moduret, og fjern den.
6. Tag pæren ud af fatningen. Blinklys bagpå
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-55
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

Bremselys/baglygter
7. En ny pære indsættes i omvendtrækkefølge af udtagningen.
Tågebaglygter
*
1. Kontrollér, at tændingen er slået fra, og at forlygterne er slukket.
2. Træk i midterdelen af plastikholderne, og fjern dem.
3. Åbn dækslet.
Afmontering
Montering
4. Drej fatningen (inklusive pæren) mod uret, og fjern den.
5. Tag pæren ud af fatningen.
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Udskiftning af pærer i indvendige
lygter
De indvendige lygter har enten LED'er
eller normale pærer.
LED-type
•Kabinelys/kortlampe (for)
•Kortlamper til bagsæder
•Sminkespejllys*
•Bagagerumslys
•Omgivelseslys*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler et autoriseret
Mazda-værksted, når udskiftning er
nødvendig.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-56*Visse modeller.
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

Pæretype
Kabinelys/kortlamper foran,
kortlamper (bag), sminkespejlslys
*
1. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løf te i kanten af
lygteglasset med skruetrækkeren.
2. Afmonter pæren ved at tage den ud. Kabinelys/kortlampe (for)
Kortlamper til bagsæder
Sminkespejllys*
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-57
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

Bagagerumslys
1. Brug en flad skruetrækker, der er vikleten klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at lø fte i kanten af
lygteglasset med en skruetrækker.
2. Fjern strømledningen fra pæren ved at trykke tappen på strømledningen ind
og trække ledningen nedad.
FORSIGTIG
Ved udskiftning af pæren skal du altid
først frakoble ledningen. Eller kan der
forekomme kortslutning af elektriske
og elektroniske enheder.
3. Stik en flad skruetrækker ind i
mellemrummet mellem lygteglasset og
lygteglasenheden, og drej derefter
skruetrækkeren for at løsne
lygteglasset.
4. Afmonter pæren ved at tage den ud.
5. En ny pære indsættes i omvendtrækkefølge af udtagningen.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-58
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

Sikringer
Bilens elektriske system er beskyttet med
sikringer.

Hvis lys, elektrisk udstyr eller
instrumenter ikke virker, skal sikringen
kontrolleres. Hvis en sikring er sprunget,
vil tråden inde i sikringen være smeltet.

Hvis den samme sikring springer igen,
skal du undgå at bruge det pågældende
system og i stedet henvende dig til en
fagekspert så hurtigt som muligt. Vi
anbefaler et autoriseret Mazda-værksted.
Udskiftning af sikringer
Udskiftning af sikringer i bilens venstre
side
Hvis det elektriske system ikke virker,
kontrolleres først sikringerne i bilens
venstre side.

1. Kontrollér, at tændingen er slået fra, og
at andre kontakter er slukket.
2. Åbn sikringspanellåget.
3. Træk sikringen lige ud med tangen, der
er placeret på sikringsblokken i
motorrummet.
4. Kontrollér sikringen, og skift den, hvisden er sprunget.
Normal Sprunget
5. Isæt en ny sikring af samme størrelse,
og sørg for, at den sidder stramt. Hvis
sikringen ikke sidder stramt, skal den
isættes af en fagekspert. Vi anbefaler et
autoriseret Mazda-værksted.
Hvis du ikke har en reservesikring, kan
du bruge en sikring af samme størrelse
fra et kredsløb, der ikke er nødvendigt,
f.eks. kredsløbet AUDIO eller
OUTLET.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-59
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

FORSIGTIG
Du skal altid udskifte en sikring med en
ægte Mazda-sikring eller tilsvarende
med samme størrelse. Hvis det ikke
gøres, kan det beskadige det elektriske
system.

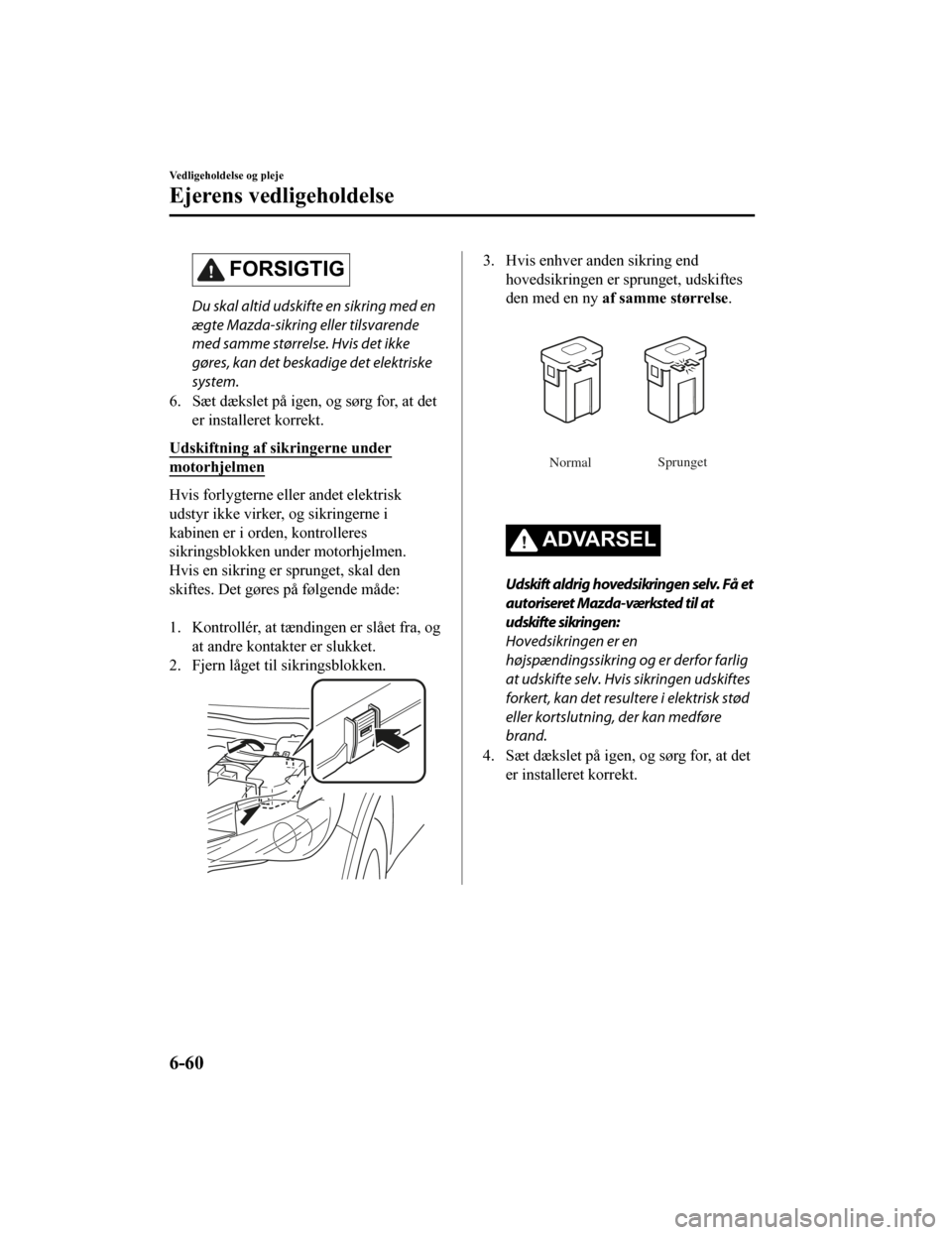

6. Sæt dækslet på igen, og sørg for, at det er installeret korrekt.
Udskiftning af sikringerne under
motorhjelmen
Hvis forlygterne eller andet elektrisk
udstyr ikke virker, og sikringerne i
kabinen er i orden, kontrolleres
sikringsblokken under motorhjelmen.
Hvis en sikring er sprunget, skal den
skiftes. Det gøres på følgende måde:

1. Kontrollér, at tændingen er slået fra, og at andre kontakter er slukket.
2. Fjern låget til sikringsblokken.
3. Hvis enhver anden sikring end hovedsikringen er sprunget, udskiftes
den med en ny af samme størrelse .
NormalSprunget
ADVARSEL
Udskift aldrig hovedsikringen selv. Få et
autoriseret Mazda-værksted til at
udskifte sikringen:
Hovedsikringen er en
højspændingssikring og er derfor farlig
at udskifte selv. Hvis sikringen udskiftes
forkert, kan det resultere i elektrisk stød
eller kortslutning, der kan medføre
brand.
4. Sæt dækslet på igen, og sørg for, at det er installeret korrekt.
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-60
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

Beskrivelse af sikringspanelet
Sikringsblok (motorrum)
BESKRIVELSESIKRINGS-
STØRRELSE BESKYTTET KOMPONENT
1 CABIN.+B 50 A Beskyttelse af forskellige kredsløb
2 IG2 30 A Beskyttelse af forskellige kredsløb
3. INJECTOR
ENG.SUB 30 A
Motorstyringssystem
*
4 SCR1
EVVT 20 A
Motorstyringssystem*
5 P.WINDOW1 30 A―
6 R.HEATER 20 A―
7 ADD FAN DE 40 A
Køleventilator
*
8 WIPER.DEI 20 A
Isfjerner til forrudeviskere*
9 DEFOG 40 A Elbagrude
10 DCDC DE 40 A
Beskyttelse af for skellige kredsløb
*
11EPB R 20 A Elektrisk parkeringsbremse (EPB) (højre)
12 EPB L 20 A Elektrisk parkeringsbremse (EPB) (venstre)
Vedligeholdelse og pleje
Ejerens vedligeholdelse
*Visse modeller.6-61
CX-5_8HD5-EE-18K-DK_Edition1 2019-2-7 11:20:54

BESKRIVELSESIKRINGS-
STØRRELSE BESKYTTET KOMPONENT
13 AUDIO
DCDC REG 30 A
Audiosystem
*, til beskyttelse af diverse kredsløb*
14 FAN GE 30 A
Køleventilator*
15 ENG.MAIN 40 A Motorstyringssystem
16 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontrol
17 FAN DE 40 A
Køleventilator
*
18 WIPER 20 A Vinduesvisker og -vasker, forrude
19 HEATER 40 A Aircondition
20 ADD FAN GE 30 A
Køleventilator
*
21 ENGINE.IG1 7,5 A Motorstyringssystem
22 C/U IG1 15 A Beskyttelse af forskellige kredsløb
23 AUDIO2 7,5 A Audiosystem
24 METER2 7,5 A
Instrumentgruppe
*
25 ENGINE3 15 A Motorstyringssystem
26 ENGINE2 15 A Motorstyringssystem
27 ENGINE1 15 A
Motorstyringssystem
*
28 AT 15 A
Gearkassekontrolsystem*, tændingskontakt
29 H/CLEAN 20 A
Forlygtevasker
*
30 A/C 7,5 A
Aircondition*
31 AT PUMP 15 A
Gearkassekontrolsystem*
32 HORN 15 A Horn
33 R.WIPER 15 A Bagrudevisker
34 H/L HI 20 A Forlygter (fjernlys)
35 ST.HEATER 15 A
Opvarmet rat
*
36 FOG 15 A
Tågelygter*
37 ENG.+B 7,5 A Motorstyringssystem
38 H/L LOW L 15 A Nærlys (venstre)
39 ENGINE4 15 A
Motorstyringssystem
*
40 ― ― ―
41 METER1 10 A Instrumentgruppe
42 SRS1 7,5 A Airbag
43 BOSE 25 A
Model med Bose
® Sound System*
44 AUDIO1 15 A Audiosystem
45 ABS/DSC S 30 A ABS, Dynamisk stabilitetskontrol
46 FUEL PUMP 15 A
Brændstofanlæg
*
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-62*Visse modeller.
