2019 Hyundai Kona EV Betriebsanleitung (in German)

8

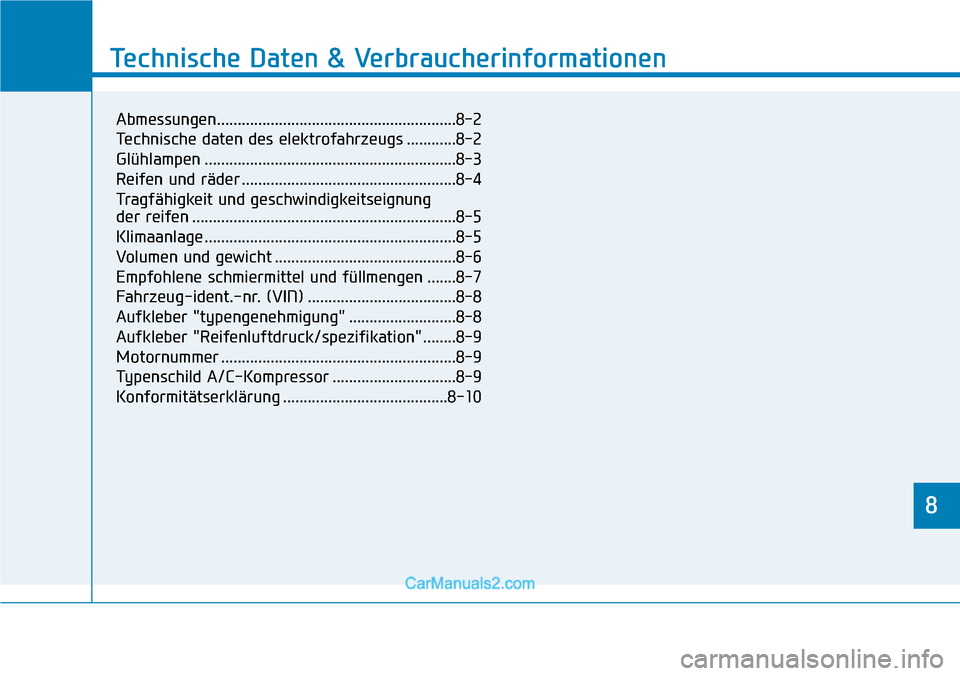

Technische Daten & Verbraucherinformationen
8
Technische Daten & Verbraucherinformationen
8
Abmessungen..........................................................8-2
Technische daten des elektrofahrzeugs ............8-2
Glühlampen .............................................................8-3
Reifen und räder ....................................................8-4
Tragfähigkeit und geschwindigkeitseignung
der reifen ................................................................8-5
Klimaanlage .............................................................8-5
Volumen und gewicht ............................................8-6
Empfohlene schmiermittel und füllmengen .......8-7
Fahrzeug-ident.-nr. (VIN) ....................................8-8
Aufkleber "typengenehmigung" ..........................8-8
Aufkleber "Reifenluftdruck/spezifikation" ........8-9
Motornummer .........................................................8-9
Typenschild A/C-Kompressor ..............................8-9
Konformitätserklärung ........................................8-10

8-2
Technische Daten & Verbraucherinformationen

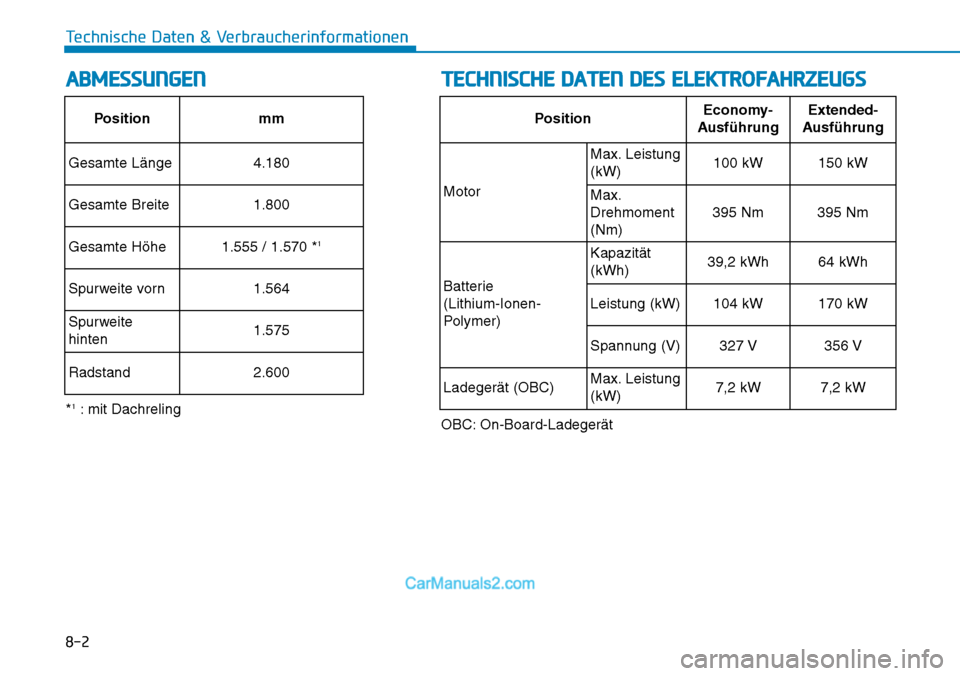

ABMESSUNGENTECHNISCHE DATEN DES ELEKTROFAHRZEUGS
Positionmm
Gesamte Länge4.180
Gesamte Breite1.800
Gesamte Höhe1.555 / 1.570 *1
Spurweite vorn1.564
Spurweite
hinten1.575
Radstand2.600
*1: mit Dachreling
OBC: On-Board-Ladegerät
PositionEconomy-
AusführungExtended-
Ausführung
Motor
Max. Leistung
(kW)100 kW150 kW
Max.
Drehmoment
(Nm)
395 Nm395 Nm
Batterie
(Lithium-Ionen-
Polymer)
Kapazität
(kWh)39,2 kWh64 kWh
Leistung (kW)104 kW170 kW
Spannung (V)327 V356 V
Ladegerät (OBC)Max. Leistung
(kW)7,2 kW7,2 kW

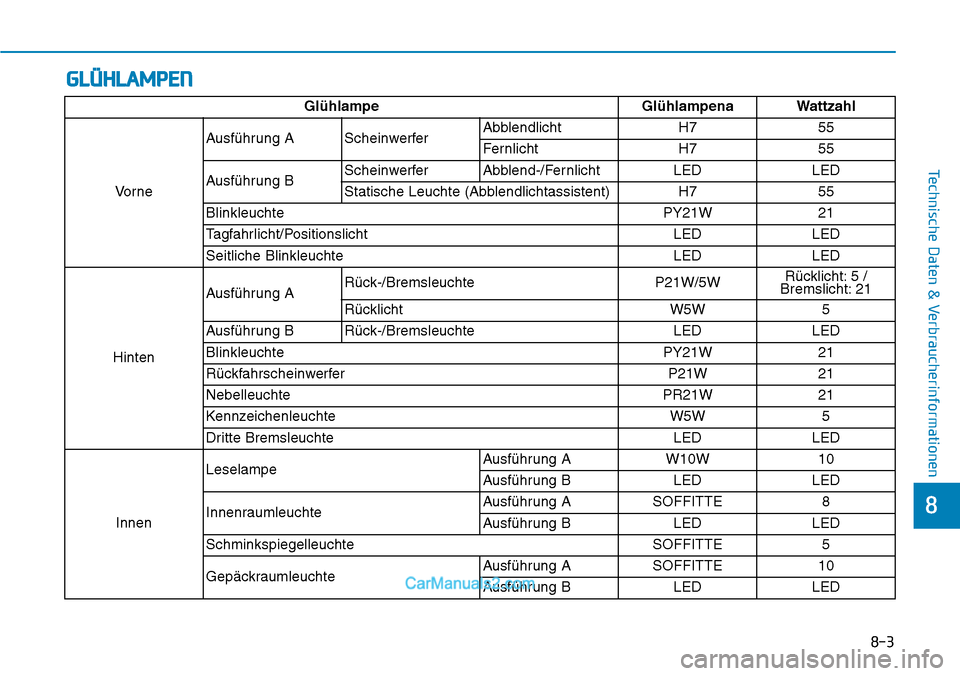

GLÜHLAMPEN
8-3
8
Technische Daten & Verbraucherinformationen
Glühlampe Glühlampena Wattzahl
Vo r n eAusführung A ScheinwerferAbblendlicht H7 55
Fernlicht H7 55
Ausführung BScheinwerfer Abblend-/Fernlicht LED LED
Statische Leuchte (Abblendlichtassistent) H7 55
Blinkleuchte PY21W 21
Tagfahrlicht/Positionslicht LED LED
Seitliche Blinkleuchte LED LED
HintenAusführung ARück-/Bremsleuchte P21W/5WRücklicht: 5 /
Bremslicht: 21
Rücklicht W5W 5
Ausführung B Rück-/Bremsleuchte LED LED
Blinkleuchte PY21W 21
Rückfahrscheinwerfer P21W 21
Nebelleuchte PR21W 21
Kennzeichenleuchte W5W 5
Dritte Bremsleuchte LED LED
InnenLeselampeAusführung A W10W 10
Ausführung B LED LED
InnenraumleuchteAusführung A SOFFITTE 8
Ausführung B LED LED
Schminkspiegelleuchte SOFFITTE 5
GepäckraumleuchteAusführung A SOFFITTE 10
Ausführung B LED LED

8-4
Technische Daten & Verbraucherinformationen

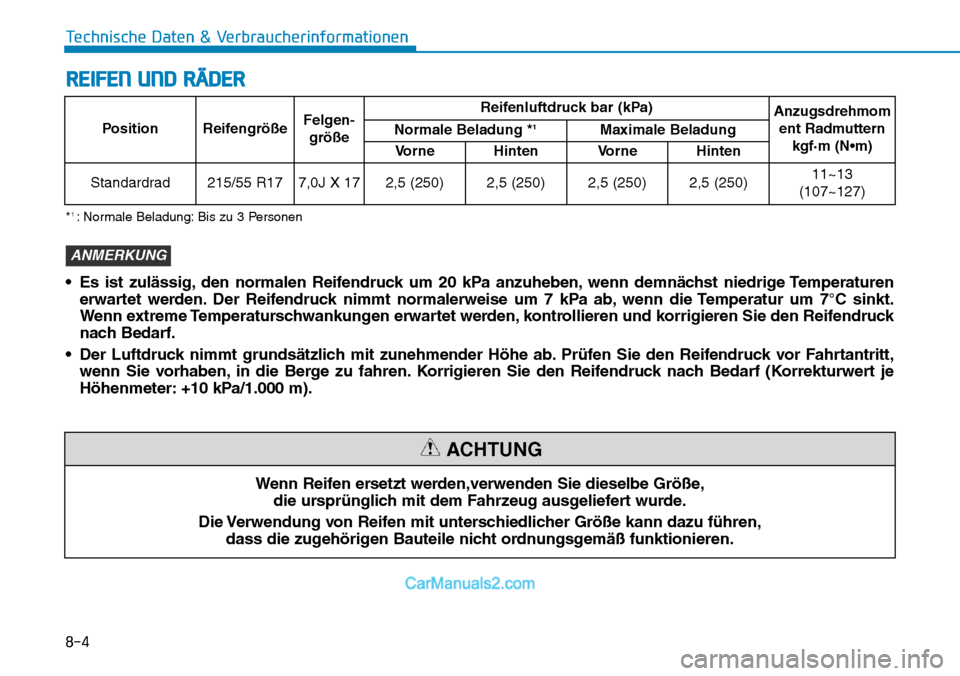

REIFEN UND RÄDER
Position ReifengrößeFelgen-
größeReifenluftdruck bar (kPa)
Anzugsdrehmom
ent Radmuttern
kgf·m (N•m) Normale Beladung *1Maximale Beladung
Vorne Hinten Vorne Hinten
Standardrad 215/55 R17 7,0J X 17 2,5 (250) 2,5 (250) 2,5 (250) 2,5 (250)11~13
(107~127)
Wenn Reifen ersetzt werden,verwenden Sie dieselbe Größe,
die ursprünglich mit dem Fahrzeug ausgeliefert wurde.
Die Verwendung von Reifen mit unterschiedlicher Größe kann dazu führen,
dass die zugehörigen Bauteile nicht ordnungsgemäß funktionieren.
ACHTUNG
*1 : Normale Beladung: Bis zu 3 Personen
• Es ist zulässig, den normalen Reifendruck um 20 kPa anzuheben, wenn demnächst niedrige Temperaturen
erwartet werden. Der Reifendruck nimmt normalerweise um 7 kPa ab, wenn die Temperatur um 7°C sinkt.
Wenn extreme Temperaturschwankungen erwartet werden, kontrollieren und korrigieren Sie den Reifendruck
nach Bedarf.
• Der Luftdruck nimmt grundsätzlich mit zunehmender Höhe ab. Prüfen Sie den Reifendruck vor Fahrtantritt,
wenn Sie vorhaben, in die Berge zu fahren. Korrigieren Sie den Reifendruck nach Bedarf (Korrekturwert je
Höhenmeter: +10 kPa/1.000 m).
ANMERKUNG

8-5
8
Technische Daten & Verbraucherinformationen

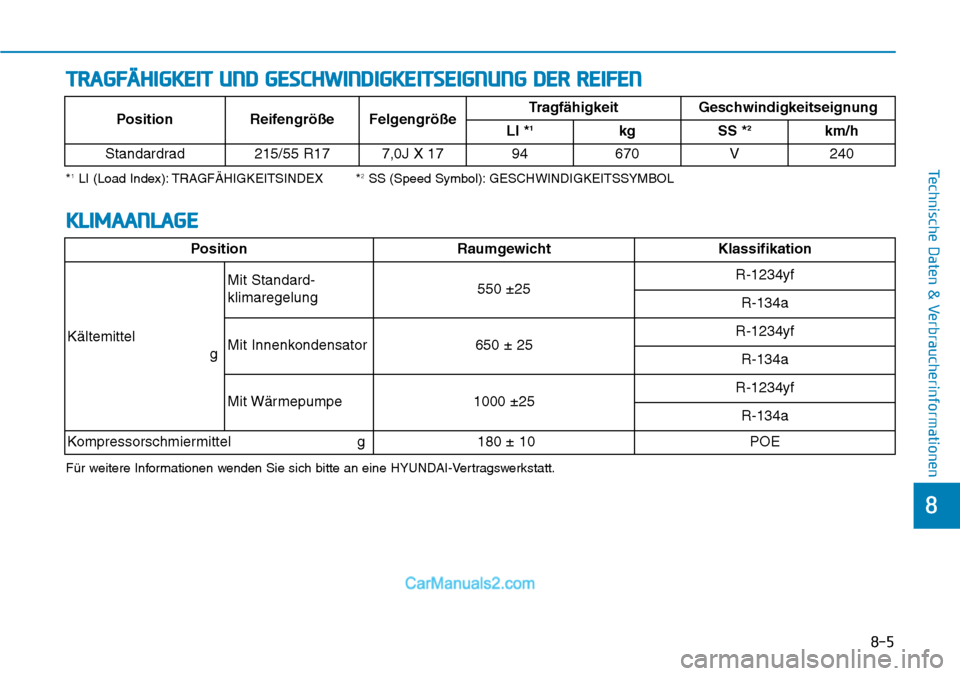

TRAGFÄHIGKEIT UND GESCHWINDIGKEITSEIGNUNG DER REIFEN
*1LI (Load Index): TRAGFÄHIGKEITSINDEX *2SS (Speed Symbol): GESCHWINDIGKEITSSYMBOL
Position Reifengröße FelgengrößeTragfähigkeit Geschwindigkeitseignung
LI *1kg SS *2km/h
Standardrad 215/55 R17 7,0J X 17 94 670 V 240
KLIMAANLAGE
PositionRaumgewicht Klassifikation
Kältemittel
g
Mit Standard-
klimaregelung550 ±25R-1234yf
R-134a
Mit Innenkondensator650 ± 25R-1234yf
R-134a
Mit Wärmepumpe1000 ±25R-1234yf
R-134a
Kompressorschmiermittel g 180 ± 10POE
Für weitere Informationen wenden Sie sich bitte an eine HYUNDAI-Vertragswerkstatt.

8-6
Technische Daten & Verbraucherinformationen
Min: Hinter dem Rücksitz bis zum Dach.
Max: Hinter dem Vordersitz bis zum Dach.

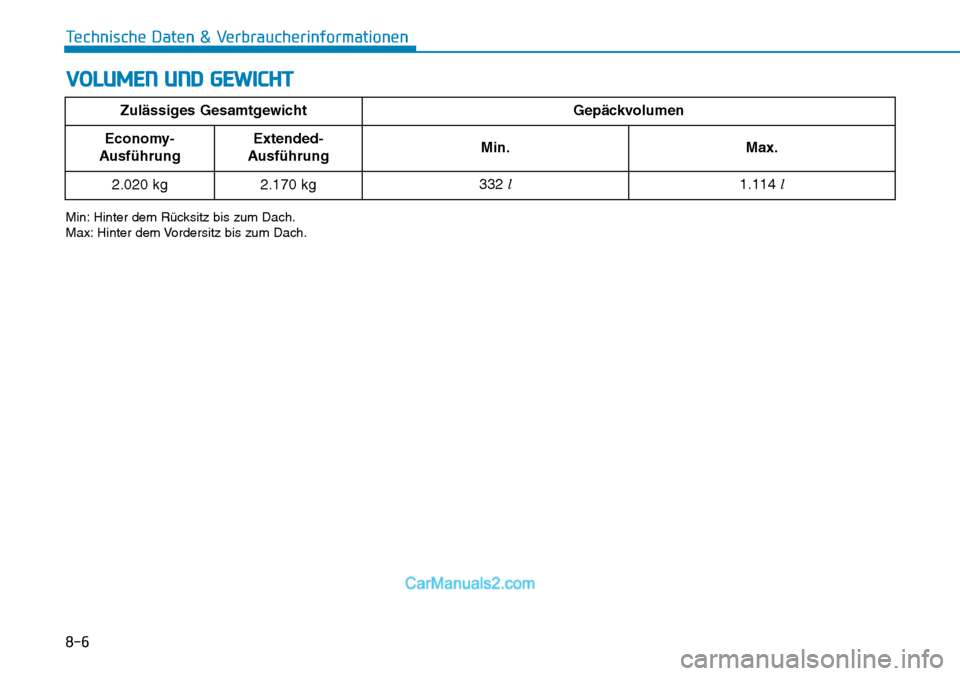

VOLUMEN UND GEWICHT
Zulässiges GesamtgewichtGepäckvolumen
Economy-
AusführungExtended-
AusführungMin.Max.
2.020 kg2.170 kg332 l1.114 l

8-7
8
Technische Daten & Verbraucherinformationen

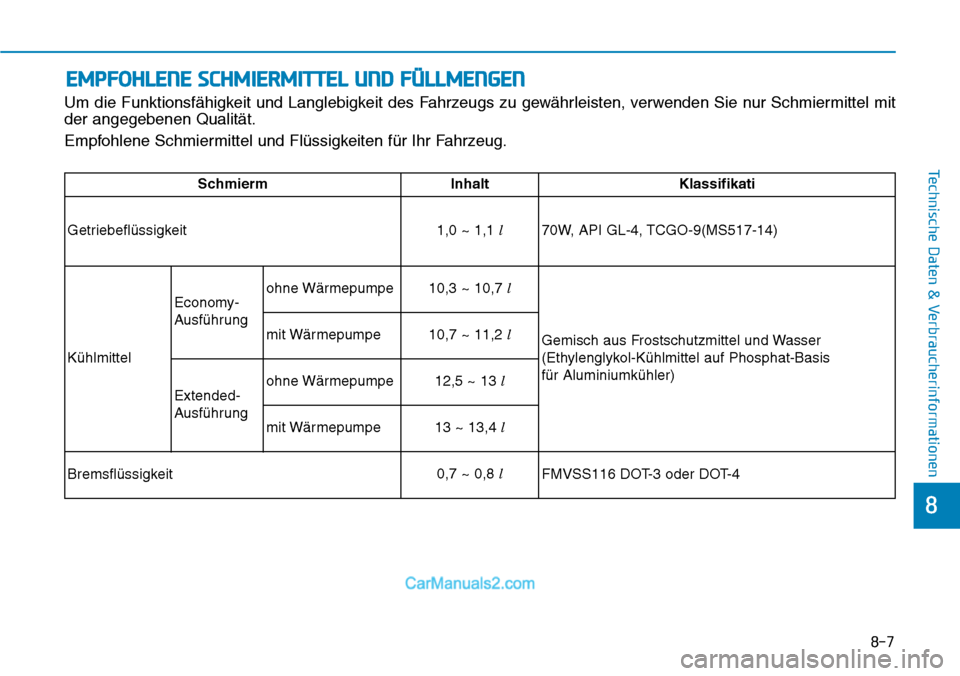

EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
Um die Funktionsfähigkeit und Langlebigkeit des Fahrzeugs zu gewährleisten, verwenden Sie nur Schmiermittel mit
der angegebenen Qualität.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug.
Schmierm Inhalt Klassifikati
Getriebeflüssigkeit1,0 ~ 1,1 l
70W, API GL-4, TCGO-9(MS517-14)
KühlmittelEconomy-
Ausführungohne Wärmepumpe10,3 ~ 10,7 l
Gemisch aus Frostschutzmittel und Wasser
(Ethylenglykol-Kühlmittel auf Phosphat-Basis
für Aluminiumkühler) mit Wärmepumpe10,7 ~ 11,2 l
Extended-
Ausführungohne Wärmepumpe12,5 ~ 13 l
mit Wärmepumpe13 ~ 13,4 l
Bremsflüssigkeit0,7 ~ 0,8 l
FMVSS116 DOT-3 oder DOT-4

8-8
Technische Daten & Verbraucherinformationen

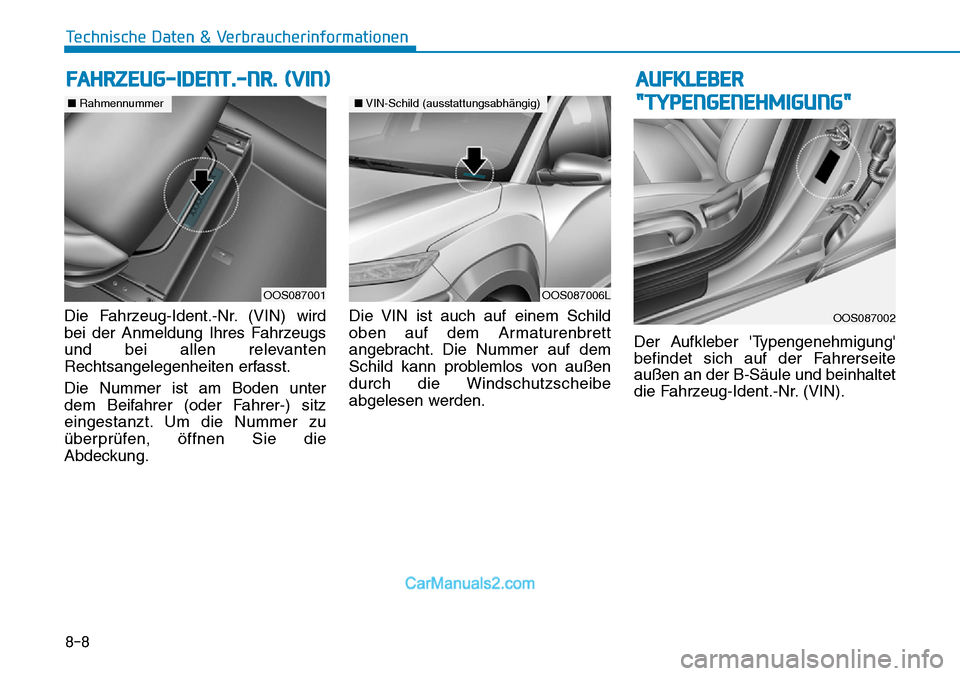

Die Fahrzeug-Ident.-Nr. (VIN) wird
bei der Anmeldung Ihres Fahrzeugs
und bei allen relevanten
Rechtsangelegenheiten erfasst.
Die Nummer ist am Boden unter
dem Beifahrer (oder Fahrer-) sitz
eingestanzt. Um die Nummer zu
überprüfen, öffnen Sie die
Abdeckung.Die VIN ist auch auf einem Schild
oben auf dem Armaturenbrett
angebracht. Die Nummer auf dem
Schild kann problemlos von außen
durch die Windschutzscheibe
abgelesen werden.Der Aufkleber 'Typengenehmigung'
befindet sich auf der Fahrerseite
außen an der B-Säule und beinhaltet
die Fahrzeug-Ident.-Nr. (VIN).
FAHRZEUG-IDENT.-NR. (VIN)AUFKLEBER
"TYPENGENEHMIGUNG"
OOS087006L
■VIN-Schild (ausstattungsabhängig)
OOS087001
■Rahmennummer
OOS087002
