2019 Hyundai Kona EV Betriebsanleitung (in German)

7-45
7
Wartung

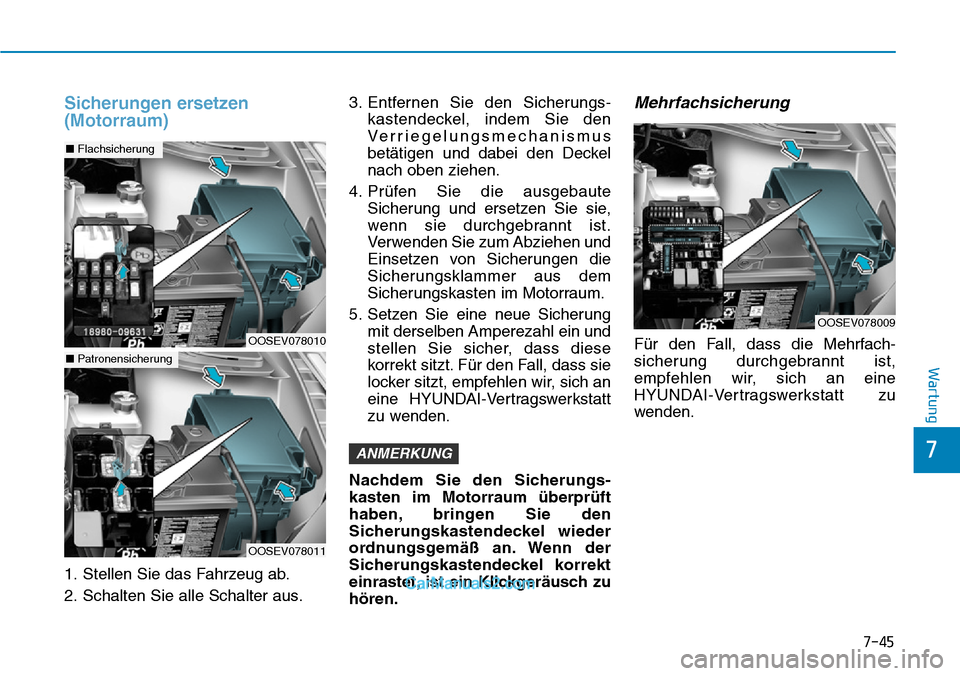

Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.3. Entfernen Sie den Sicherungs-
kastendeckel, indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den Sicherungs-
kasten im Motorraum überprüft
haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.
Mehrfachsicherung
Für den Fall, dass die Mehrfach-
sicherung durchgebrannt ist,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
ANMERKUNG
OOSEV078010
■Flachsicherung
OOSEV078011
■Patronensicherung
OOSEV078009

7-46
Wartung

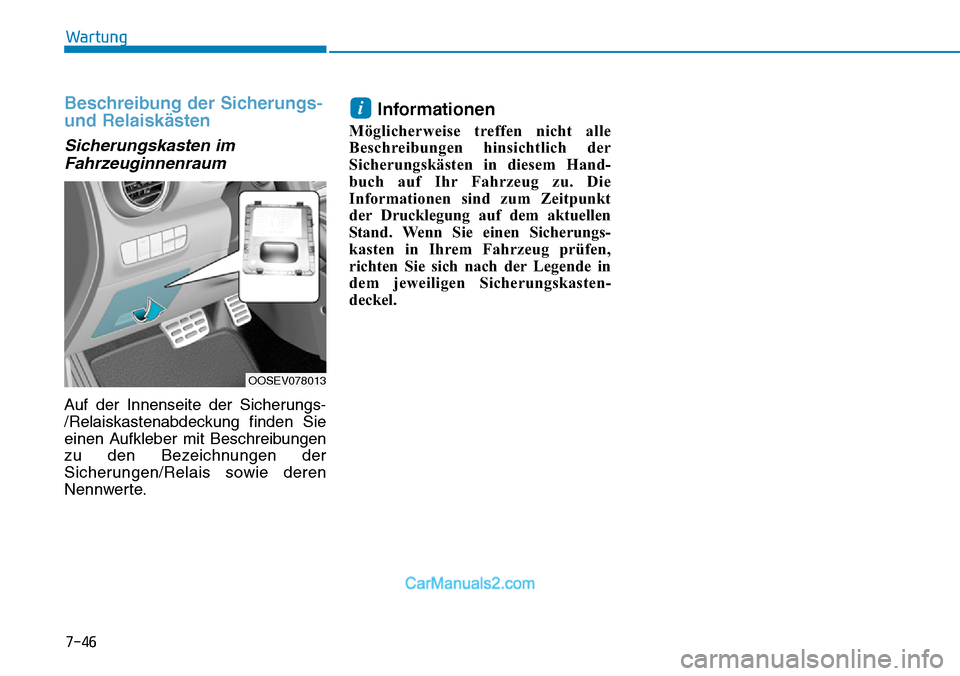

Beschreibung der Sicherungs-
und Relaiskästen
Sicherungskasten im
Fahrzeuginnenraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem Hand-
buch auf Ihr Fahrzeug zu. Die
Informationen sind zum Zeitpunkt
der Drucklegung auf dem aktuellen
Stand. Wenn Sie einen Sicherungs-
kasten in Ihrem Fahrzeug prüfen,
richten Sie sich nach der Legende in
dem jeweiligen Sicherungskasten-
deckel.
i
OOSEV078013

7-47
7
Wartung
OOSEV078039L

7-48
Wartung
Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Modul 5MODULE57,5AElektrochromatischer Rückspiegel, Audio, AMP, Scheinwerfer rechts,
Bedienteil A/V- und Navigationssystem, Pralltafelschalter, Scheinwerfer links, Modul automatische
Leuchtweitenregulierung, Modul Vordersitzbelüftung, Modul Sitzheizung vorn
Modul 3MODULE37,5AStoppschalter, BCM
Schiebedach20ASchiebedachmodul
Heckklappe10AHeckklappenrelais
Fensterheber
linksLH25ARelais Fensterheber links, Sicherheitsfensterhebermodul Fahrer (Linkslenker)
MultimediaMULTI
MEDIA15ABedienteil Audio-, AV- und Navigationssystem
Fensterheber
rechtsRH25ARelais Fensterheber rechts, Sicherheitsfensterhebermodul Fahrer (Rechtslenker)
Elektrisch ver-stellbarer Sitz
FahrerseiteDRV25AManueller Schalter Fahrersitz
Elektrisch ver-stellbarer Sitz
BeifahrerseitePASS25AManueller Schalter Beifahrersitz
Modul 4MODULE47,5AWarnsystem „Toter Winkel“ links/rechts, BCM, Pralltafelschalter, VESS (Lautsprecher),
Multifunktions-Frontkamera
PDM337,5ASmartkey-Steuermodul
Ersatz-sicherungSpare20AErsatzsicherung

7-49
7
Wartung

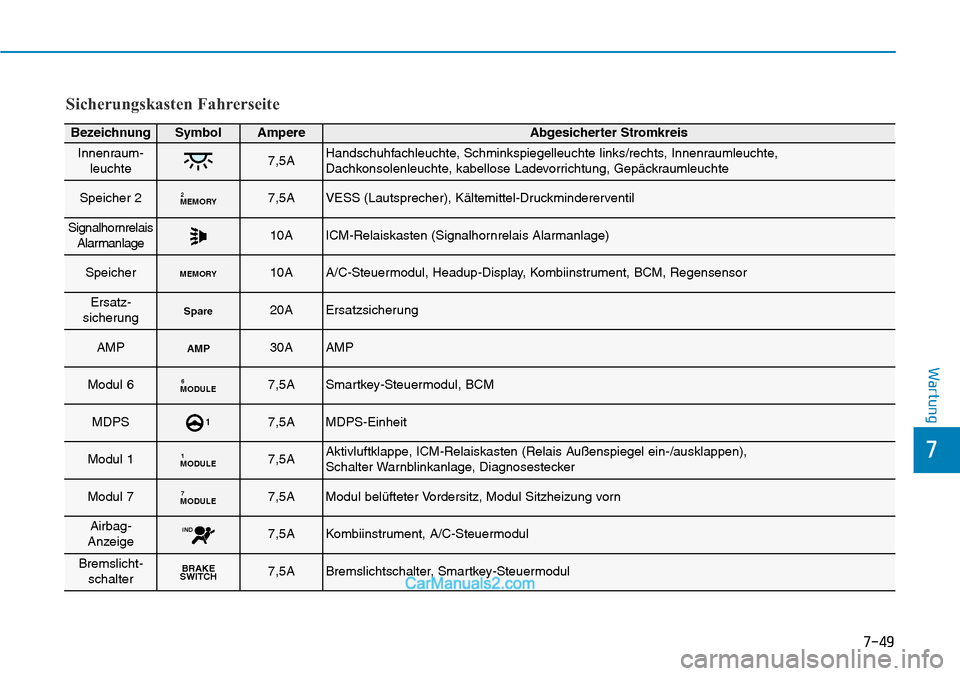

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Innenraum-leuchte7,5AHandschuhfachleuchte, Schminkspiegelleuchte links/rechts, Innenraumleuchte,
Dachkonsolenleuchte, kabellose Ladevorrichtung, Gepäckraumleuchte
Speicher 22MEMORY7,5AVESS (Lautsprecher), Kältemittel-Druckmindererventil
Signalhornrelais
Alarmanlage10AICM-Relaiskasten (Signalhornrelais Alarmanlage)
SpeicherMEMORY10AA/C-Steuermodul, Headup-Display, Kombiinstrument, BCM, Regensensor
Ersatz-sicherungSpare20AErsatzsicherung
AMPAMP30AAMP
Modul 6MODULE67,5ASmartkey-Steuermodul, BCM
MDPS17,5AMDPS-Einheit
Modul 1MODULE17,5AAktivluftklappe, ICM-Relaiskasten (Relais Außenspiegel ein-/ausklappen),
Schalter Warnblinkanlage, Diagnosestecker
Modul 7MODULE77,5AModul belüfteter Vordersitz, Modul Sitzheizung vorn
Airbag-
AnzeigeIND7,5AKombiinstrument, A/C-Steuermodul
Bremslicht-schalterBRAKE
SWITCH7,5ABremslichtschalter, Smartkey-Steuermodul

7-50
Wartung

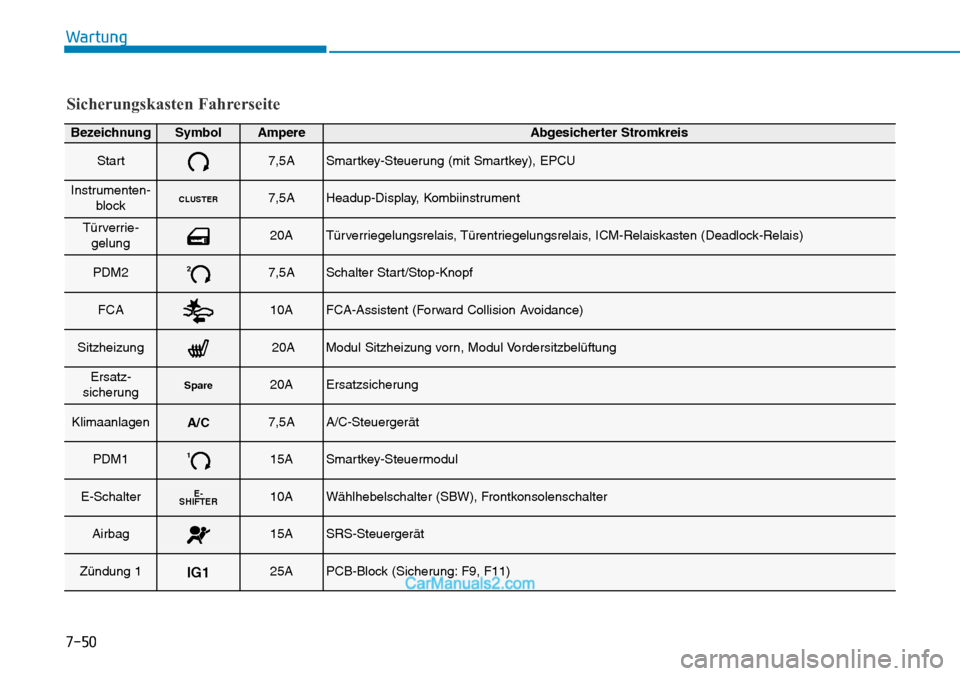

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Start7,5ASmartkey-Steuerung (mit Smartkey), EPCU
Instrumenten-blockCLUSTER7,5AHeadup-Display, Kombiinstrument
Türverrie-gelung20ATürverriegelungsrelais, Türentriegelungsrelais, ICM-Relaiskasten (Deadlock-Relais)
PDM227,5ASchalter Start/Stop-Knopf
FCA10AFCA-Assistent (Forward Collision Avoidance)
Sitzheizung20AModul Sitzheizung vorn, Modul Vordersitzbelüftung
Ersatz-sicherungSpare20AErsatzsicherung
KlimaanlagenA/C7,5AA/C-Steuergerät
PDM1115ASmartkey-Steuermodul
E-SchalterE-
SHIFTER10AWählhebelschalter (SBW), Frontkonsolenschalter
Airbag15ASRS-Steuergerät
Zündung 1IG125APCB-Block (Sicherung: F9, F11)

7-51
7
Wartung

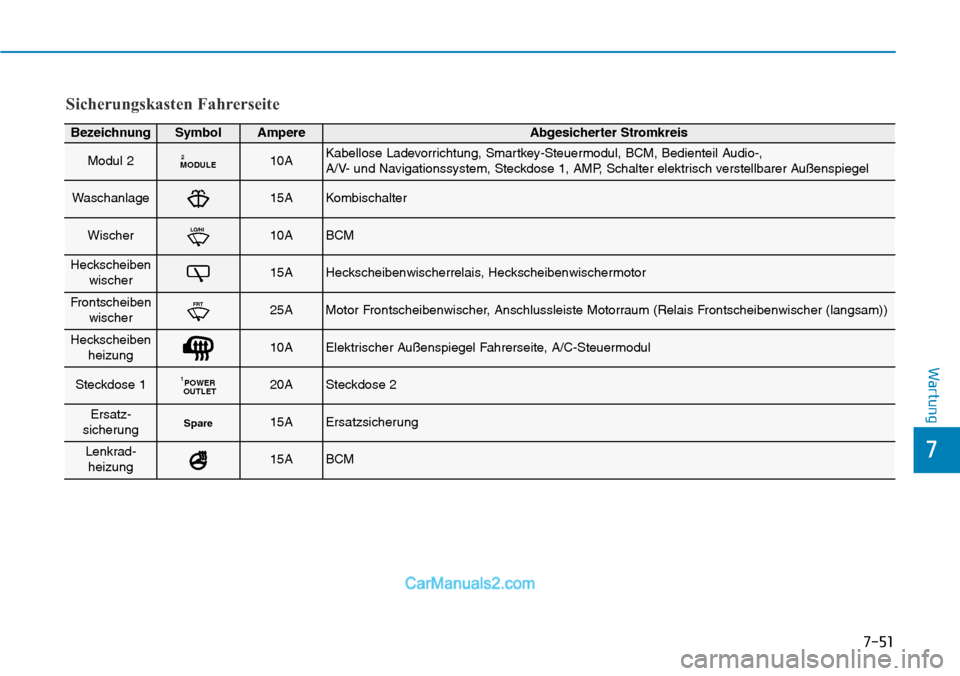

Sicherungskasten Fahrerseite
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Modul 2MODULE210AKabellose Ladevorrichtung, Smartkey-Steuermodul, BCM, Bedienteil Audio-,
A/V- und Navigationssystem, Steckdose 1, AMP, Schalter elektrisch verstellbarer Außenspiegel
Waschanlage15AKombischalter
WischerLO/HI10ABCM
Heckscheiben
wischer15AHeckscheibenwischerrelais, Heckscheibenwischermotor
Frontscheiben
wischerFRT25AMotor Frontscheibenwischer, Anschlussleiste Motorraum (Relais Frontscheibenwischer (langsam))
Heckscheiben
heizung10AElektrischer Außenspiegel Fahrerseite, A/C-Steuermodul
Steckdose 1POWER
OUTLET120ASteckdose 2
Ersatz-sicherungSpare15AErsatzsicherung
Lenkrad-heizung15ABCM

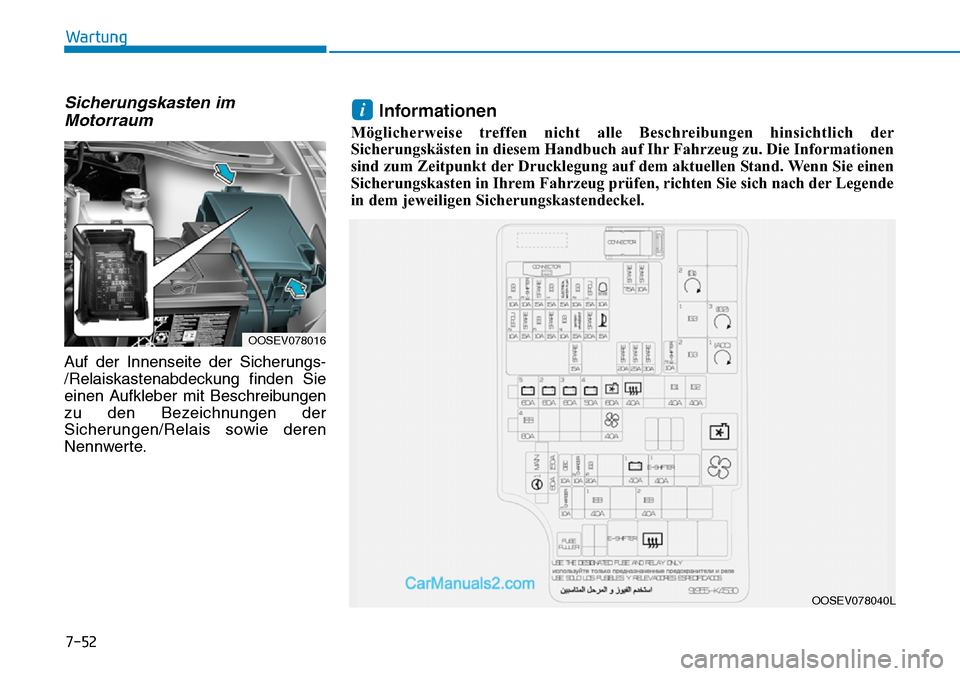

Sicherungskasten im
Motorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
7-52
Wartung
OOSEV078016
OOSEV078040L
Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende
in dem jeweiligen Sicherungskastendeckel.
i
