2019 Hyundai Kona EV Betriebsanleitung (in German)

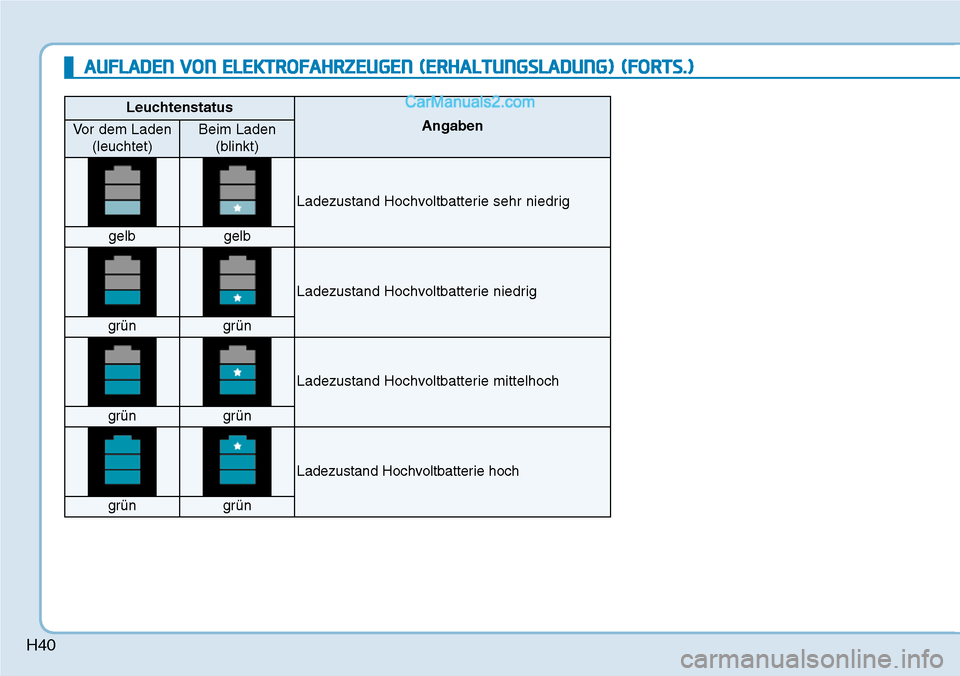

H40
Leuchtenstatus
AngabenVor dem Laden
(leuchtet)Beim Laden
(blinkt)
Ladezustand Hochvoltbatterie sehr niedrig
gelbgelb
Ladezustand Hochvoltbatterie niedrig
grüngrün
Ladezustand Hochvoltbatterie mittelhoch
grüngrün
Ladezustand Hochvoltbatterie hoch
grüngrün
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

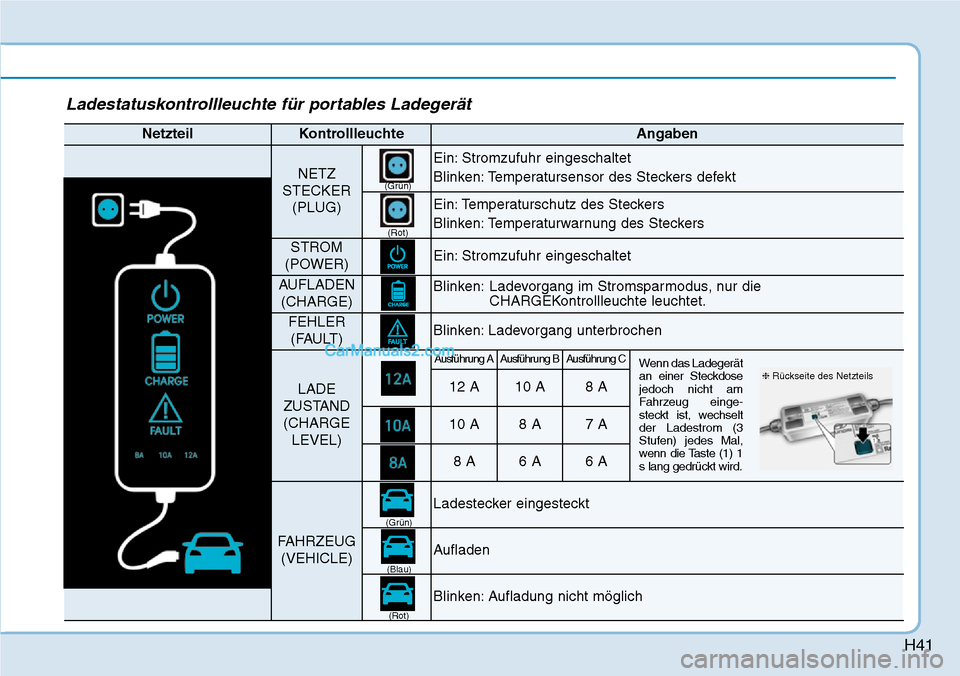

H41
Ladestatuskontrollleuchte für portables Ladegerät
NetzteilKontrollleuchteAngaben
NETZ
STECKER
(PLUG)Ein: Stromzufuhr eingeschaltet
Blinken: Temperatursensor des Steckers defekt
Ein: Temperaturschutz des Steckers
Blinken: Temperaturwarnung des Steckers
STROM
(POWER)Ein: Stromzufuhr eingeschaltet
AUFLADEN
(CHARGE)Blinken: Ladevorgang im Stromsparmodus, nur die
CHARGEKontrollleuchte leuchtet.
FEHLER
(FAULT)Blinken: Ladevorgang unterbrochen
LADE
ZUSTAND
(CHARGE
LEVEL)
Ausführung AAusführung BAusführung CWenn das Ladegerät
an einer Steckdose
jedoch nicht am
Fahrzeug einge
-steckt ist, wechselt
der Ladestrom (3
Stufen) jedes Mal,
wenn die Taste (1) 1
s lang gedrückt wird.
12 A10 A8 A
10 A8 A7 A
8 A6 A6 A
FAHRZEUG
(VEHICLE)
Ladestecker eingesteckt
Aufladen
Blinken: Aufladung nicht möglich
(Grün)
(Grün)
(Blau)
(Rot) (Rot)
❈Rückseite des Netzteils

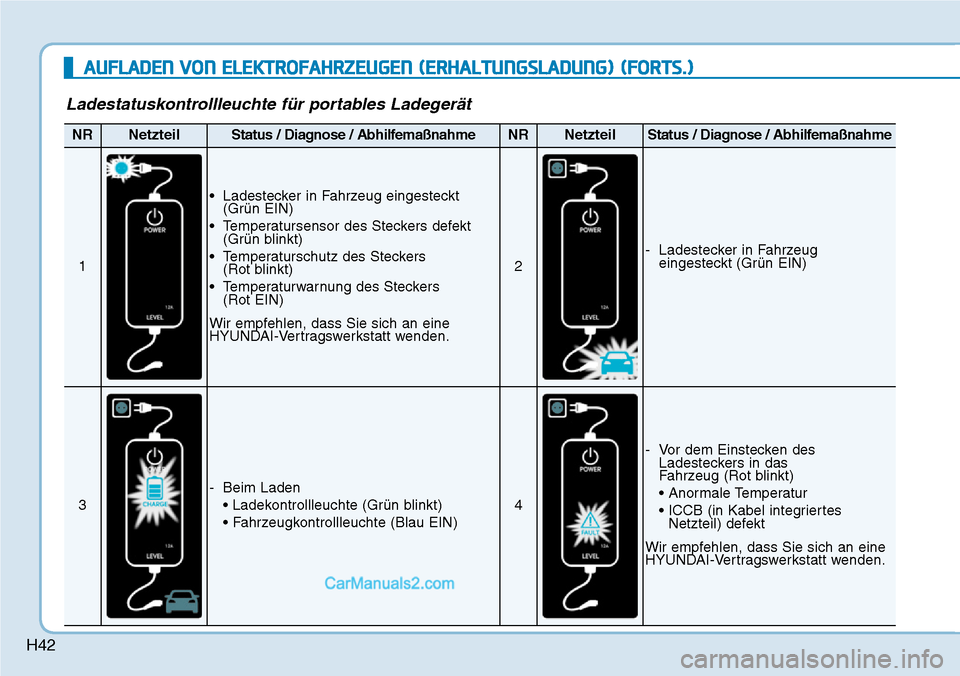

H42
Ladestatuskontrollleuchte für portables Ladegerät
NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
1
• Ladestecker in Fahrzeug eingesteckt
(Grün EIN)
• Temperatursensor des Steckers defekt
(Grün blinkt)
• Temperaturschutz des Steckers
(Rot blinkt)
• Temperaturwarnung des Steckers
(Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
2- Ladestecker in Fahrzeug
eingesteckt (Grün EIN)
3
- Beim Laden
• Ladekontrollleuchte (Grün blinkt)
• Fahrzeugkontrollleuchte (Blau EIN)
4
- Vor dem Einstecken des
Ladesteckers in das
Fahrzeug (Rot blinkt)
• Anormale Temperatur
• ICCB (in Kabel integriertes
Netzteil) defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

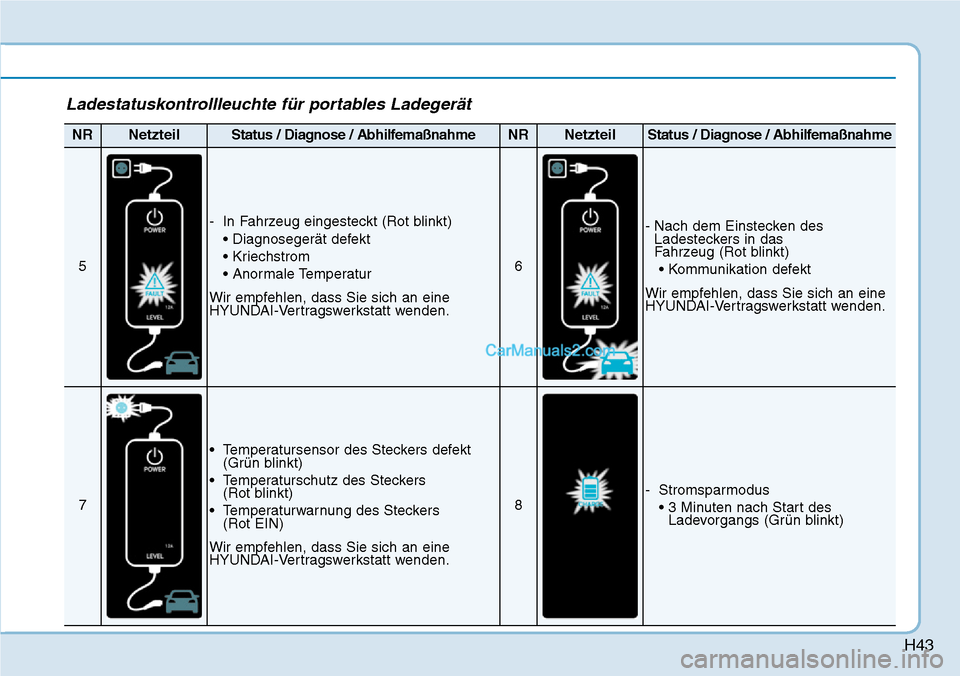

H43
NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
5
- In Fahrzeug eingesteckt (Rot blinkt)
• Diagnosegerät defekt
• Kriechstrom
• Anormale Temperatur
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
6
- Nach dem Einstecken des
Ladesteckers in das
Fahrzeug (Rot blinkt)
• Kommunikation defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
7
• Temperatursensor des Steckers defekt
(Grün blinkt)
• Temperaturschutz des Steckers
(Rot blinkt)
• Temperaturwarnung des Steckers
(Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
8- Stromsparmodus
• 3 Minuten nach Start des
Ladevorgangs (Grün blinkt)
Ladestatuskontrollleuchte für portables Ladegerät

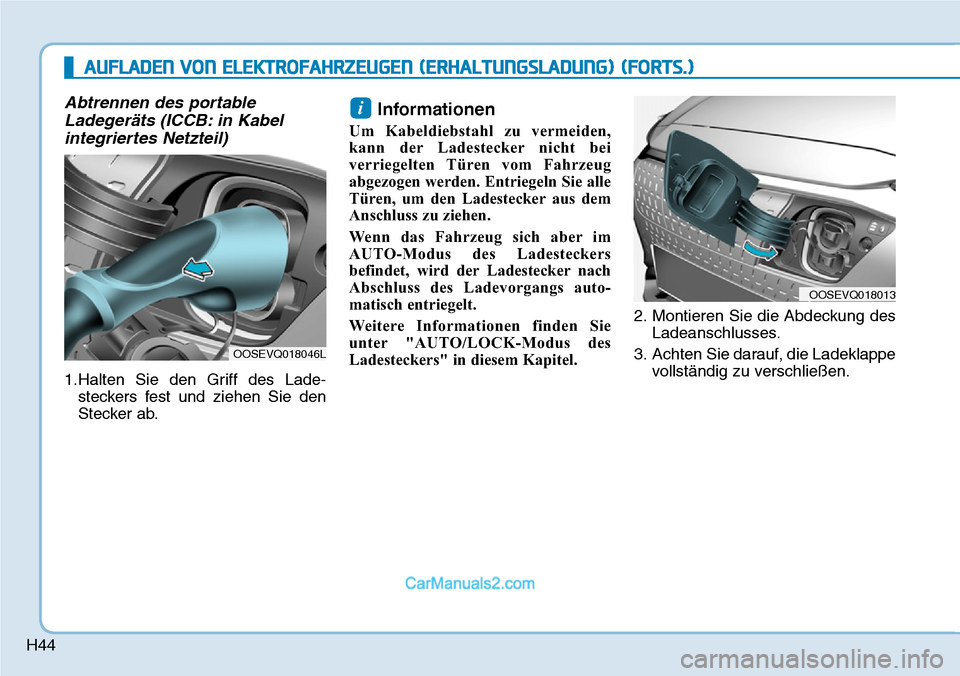

H44
Abtrennen des portable
Ladegeräts (ICCB: in Kabel
integriertes Netzteil)
1.Halten Sie den Griff des Lade-
steckers fest und ziehen Sie den
Stecker ab.
Informationen
Um Kabeldiebstahl zu vermeiden,
kann der Ladestecker nicht bei
verriegelten Türen vom Fahrzeug
abgezogen werden. Entriegeln Sie alle
Türen, um den Ladestecker aus dem
Anschluss zu ziehen.
Wenn das Fahrzeug sich aber im
AUTO-Modus des Ladesteckers
befindet, wird der Ladestecker nach
Abschluss des Ladevorgangs auto-
matisch entriegelt.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.2. Montieren Sie die Abdeckung des
Ladeanschlusses.
3. Achten Sie darauf, die Ladeklappe
vollständig zu verschließen.
i
OOSEVQ018046L
OOSEVQ018013
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

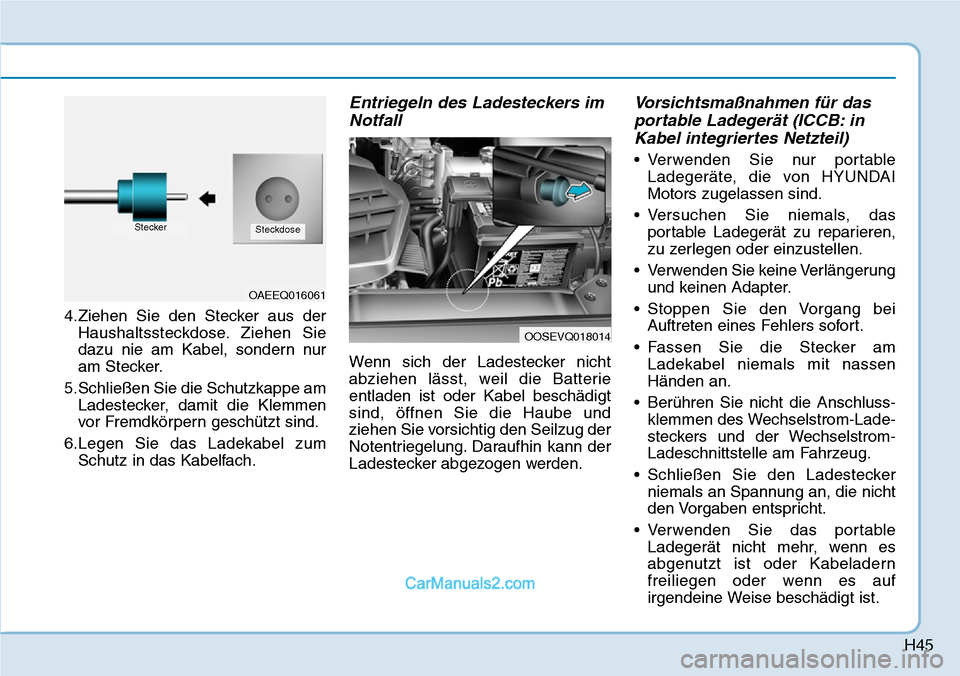

H45
4.Ziehen Sie den Stecker aus der
Haushaltssteckdose. Ziehen Sie
dazu nie am Kabel, sondern nur
am Stecker.
5.Schließen Sie die Schutzkappe am
Ladestecker, damit die Klemmen
vor Fremdkörpern geschützt sind.
6.Legen Sie das Ladekabel zum
Schutz in das Kabelfach.
Entriegeln des Ladesteckers im
Notfall
Wenn sich der Ladestecker nicht
abziehen lässt, weil die Batterie
entladen ist oder Kabel beschädigt
sind, öffnen Sie die Haube und
ziehen Sie vorsichtig den Seilzug der
Notentriegelung. Daraufhin kann der
Ladestecker abgezogen werden.
Vorsichtsmaßnahmen für das
portable Ladegerät (ICCB: in
Kabel integriertes Netzteil)
• Verwenden Sie nur portable
Ladegeräte, die von HYUNDAI
Motors zugelassen sind.
• Versuchen Sie niemals, das
portable Ladegerät zu reparieren,
zu zerlegen oder einzustellen.
• Verwenden Sie keine Verlängerung
und keinen Adapter.
• Stoppen Sie den Vorgang bei
Auftreten eines Fehlers sofort.
• Fassen Sie die Stecker am
Ladekabel niemals mit nassen
Händen an.
• Berühren Sie nicht die Anschluss-
klemmen des Wechselstrom-Lade-
steckers und der Wechselstrom-
Ladeschnittstelle am Fahrzeug.
• Schließen Sie den Ladestecker
niemals an Spannung an, die nicht
den Vorgaben entspricht.
• Verwenden Sie das portable
Ladegerät nicht mehr, wenn es
abgenutzt ist oder Kabeladern
freiliegen oder wenn es auf
irgendeine Weise beschädigt ist.
OOSEVQ018014
OAEEQ016061
SteckerSteckdose

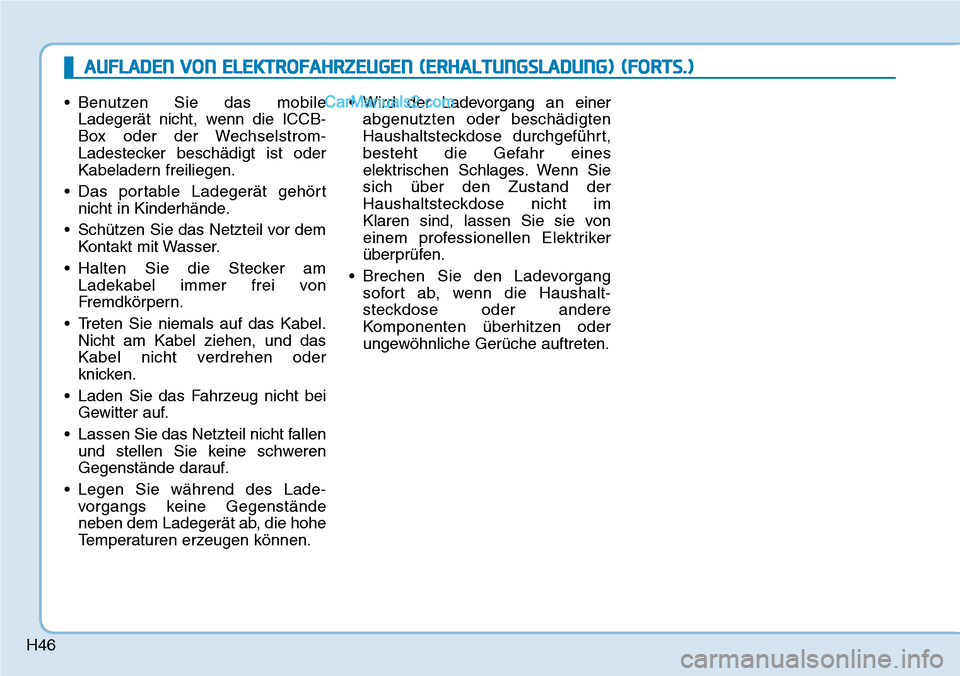

H46
• Benutzen Sie das mobile
Ladegerät nicht, wenn die ICCB-
Box oder der Wechselstrom-
Ladestecker beschädigt ist oder
Kabeladern freiliegen.
• Das portable Ladegerät gehört
nicht in Kinderhände.
• Schützen Sie das Netzteil vor dem
Kontakt mit Wasser.
• Halten Sie die Stecker am
Ladekabel immer frei von
Fremdkörpern.
• Treten Sie niemals auf das Kabel.
Nicht am Kabel ziehen, und das
Kabel nicht verdrehen oder
knicken.
• Laden Sie das Fahrzeug nicht bei
Gewitter auf.
• Lassen Sie das Netzteil nicht fallen
und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie während des Lade-
vorgangs keine Gegenstände
neben dem Ladegerät ab, die hohe
Temperaturen erzeugen können.• Wird der Ladevorgang an einer
abgenutzten oder beschädigten
Haushaltsteckdose durchgeführt,
besteht die Gefahr eines
elektrischen Schlages. Wenn Sie
sich über den Zustand der
Haushaltsteckdose nicht im
Klaren sind, lassen Sie sie von
einem professionellen Elektriker
überprüfen.
• Brechen Sie den Ladevorgang
sofort ab, wenn die Haushalt-
steckdose oder andere
Komponenten überhitzen oder
ungewöhnliche Gerüche auftreten.
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

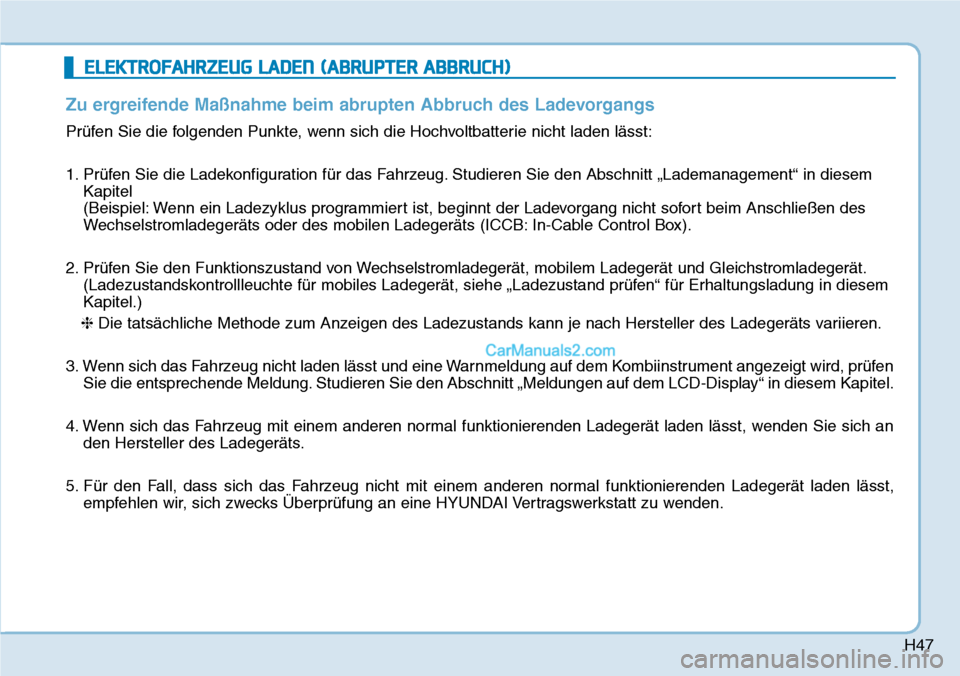

H47
ELEKTROFAHRZEUG LADEN (ABRUPTER ABBRUCH)
Zu ergreifende Maßnahme beim abrupten Abbruch des Ladevorgangs
Prüfen Sie die folgenden Punkte, wenn sich die Hochvoltbatterie nicht laden lässt:
1. Prüfen Sie die Ladekonfiguration für das Fahrzeug. Studieren Sie den Abschnitt „Lademanagement“ in diesem
Kapitel
(Beispiel: Wenn ein Ladezyklus programmiert ist, beginnt der Ladevorgang nicht sofort beim Anschließen des
Wechselstromladegeräts oder des mobilen Ladegeräts (ICCB: In-Cable Control Box).
2. Prüfen Sie den Funktionszustand von Wechselstromladegerät, mobilem Ladegerät und Gleichstromladegerät.
(Ladezustandskontrollleuchte für mobiles Ladegerät, siehe „Ladezustand prüfen“ für Erhaltungsladung in diesem
Kapitel.)
❈Die tatsächliche Methode zum Anzeigen des Ladezustands kann je nach Hersteller des Ladegeräts variieren.
3. Wenn sich das Fahrzeug nicht laden lässt und eine Warnmeldung auf dem Kombiinstrument angezeigt wird, prüfen
Sie die entsprechende Meldung. Studieren Sie den Abschnitt „Meldungen auf dem LCD-Display“ in diesem Kapitel.
4. Wenn sich das Fahrzeug mit einem anderen normal funktionierenden Ladegerät laden lässt, wenden Sie sich an
den Hersteller des Ladegeräts.
5. Für den Fall, dass sich das Fahrzeug nicht mit einem anderen normal funktionierenden Ladegerät laden lässt,
empfehlen wir, sich zwecks Überprüfung an eine HYUNDAI Vertragswerkstatt zu wenden.
