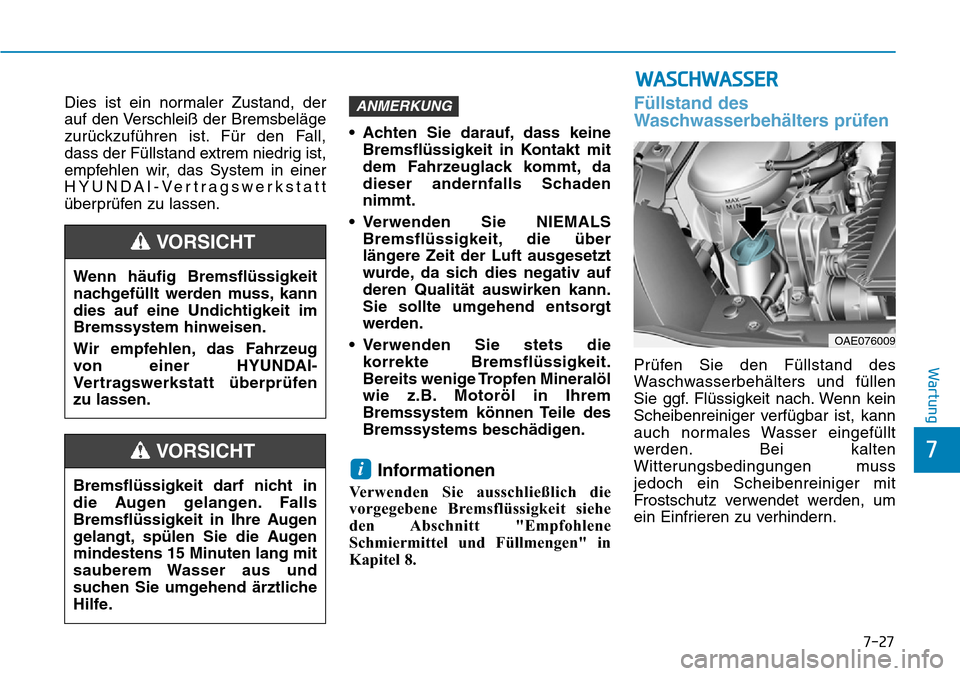

7-27
7
Wartung
Dies ist ein normaler Zustand, der
auf den Verschleiß der Bremsbeläge
zurückzuführen ist. Für den Fall,
dass der Füllstand extrem niedrig ist,
empfehlen wir, das System in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.• Achten Sie darauf, dass keine
Bremsflüssigkeit in Kontakt mit
dem Fahrzeuglack kommt, da
dieser andernfalls Schaden
nimmt.
• Verwenden Sie NIEMALS Bremsflüssigkeit, die über
längere Zeit der Luft ausgesetzt
wurde, da sich dies negativ auf
deren Qualität auswirken kann.
Sie sollte umgehend entsorgt
werden.
• Verwenden Sie stets die korrekte Bremsflüssigkeit.
Bereits wenige Tropfen Mineralöl
wie z.B. Motoröl in Ihrem
Bremssystem können Teile des
Bremssystems beschädigen.
Informationen
Verwenden Sie ausschließlich die
vorgegebene Bremsflüssigkeit siehe
den Abschnitt "Empfohlene
Schmiermittel und Füllmengen" in
Kapitel 8.
Füllstand des
Waschwasserbehälters prüfen
Prüfen Sie den Füllstand des
Waschwasserbehälters und füllen
Sie ggf. Flüssigkeit nach. Wenn kein
Scheibenreiniger verfügbar ist, kann
auch normales Wasser eingefüllt
werden. Bei kalten
Witterungsbedingungen muss
jedoch ein Scheibenreiniger mit
Frostschutz verwendet werden, um
ein Einfrieren zu verhindern.
i
ANMERKUNG
Wenn häufig Bremsflüssigkeit
nachgefüllt werden muss, kann
dies auf eine Undichtigkeit im
Bremssystem hinweisen.
Wir empfehlen, das Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
Bremsflüssigkeit darf nicht in
die Augen gelangen. Falls
Bremsflüssigkeit in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe.
VORSICHT
WASCHWASSER
OAE076009

7-28
Wartung
Feststellbremse prüfen
Pedalausführung(ausstattungsabhängig)
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 20 kg getreten wird.
Weiterhin muss die Feststellbremse
allein in der Lage sein, das Fahrzeug
auf leicht abschüssigem Untergrund
sicher zu blockieren. Wenn der
Hebelweg größer oder kleiner ist als
spezifiziert, lassen Sie die
Feststellbremse von einem
autorisierten HYUNDAI-
Vertragswerkstatt einstellen.
Pedalweg : 4~5 Rastpunkte
Beachten Sie beim Verwenden
von Scheibenreiniger die
folgenden
Sicherheitsmaßnahmen, um
schwere oder lebensgefährliche
Verletzungen zu vermeiden :
•Füllen Sie weder
Motorkühlmittel noch
Kühlerfrostschutz in den
Behälter der
Scheibenwaschanlage ein.
Motorkühlmittel auf der
Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die
Lackierung und Anbauteile
beschädigen.
•Vermeiden Sie Funkenbildung
und offene Flammen in der
Nähe der Waschflüssigkeit
und ihres Behälters.
Reinigungsflüssigkeiten
enthalten Alkoholanteile und
sind unter Umständen
entflammbar.
(Fortsetzung)
(Fortsetzung)
•Trinken Sie keinen
Scheibenreiniger und
vermeiden Sie auch den
Hautkontakt.
Reinigungsflüssigkeit ist
giftig für Mensch und Tier.
•Halten Sie die
Reinigungsflüssigkeit fern
von Kindern und Tieren.
VORSICHT
OAE056014
FESTSTELLBREMSE

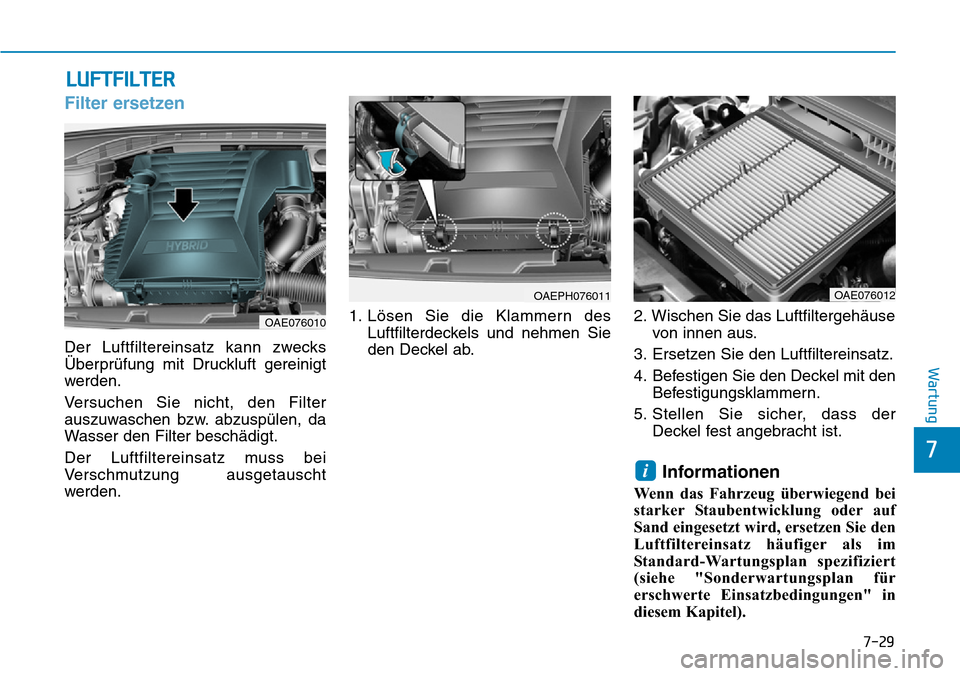

7-29
7
Wartung
LUFTFILTER
Filter ersetzen
Der Luftfiltereinsatz kann zwecks
Überprüfung mit Druckluft gereinigt
werden.
Versuchen Sie nicht, den Filter
auszuwaschen bzw. abzuspülen, da
Wasser den Filter beschädigt.
Der Luftfiltereinsatz muss bei
Verschmutzung ausgetauscht
werden.1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie
den Deckel ab. 2. Wischen Sie das Luftfiltergehäuse
von innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Deckel mit den Befestigungsklammern.
5. Stellen Sie sicher, dass der Deckel fest angebracht ist.
Informationen
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie den
Luftfiltereinsatz häufiger als im
Standard-Wartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).
i
OAE076010
OAEPH076011OAE076012

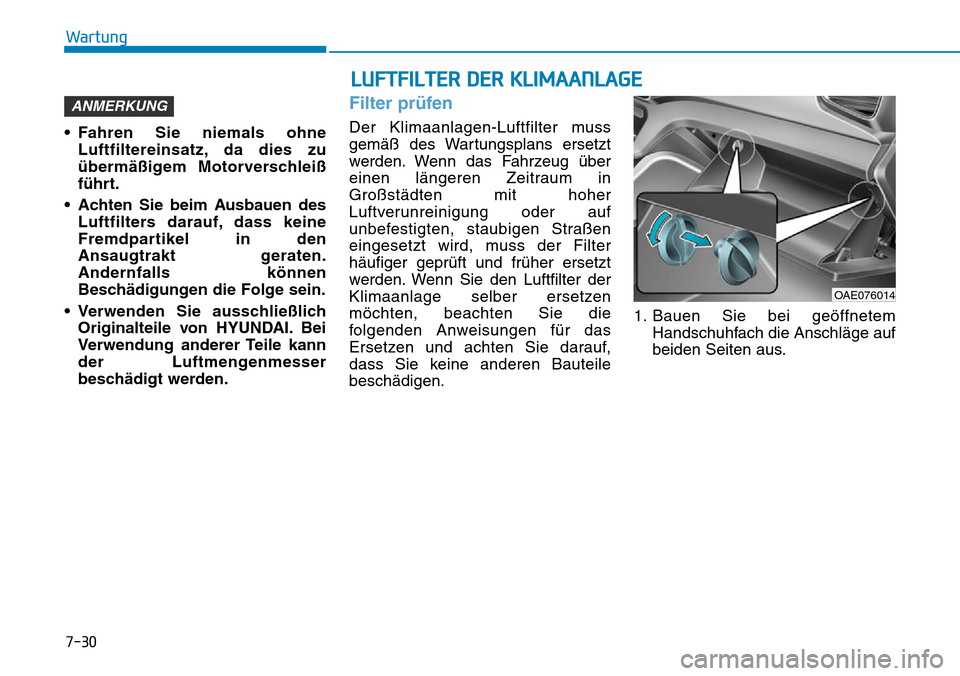

7-30
Wartung
• Fahren Sie niemals ohne Luftfiltereinsatz, da dies zu
übermäßigem Motorverschleiß
führt.
• Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den
Ansaugtrakt geraten.
Andernfalls können
Beschädigungen die Folge sein.
• Verwenden Sie ausschließlich Originalteile von HYUNDAI. Bei
Verwendung anderer Teile kann
der Luftmengenmesser
beschädigt werden.
Filter prüfen
Der Klimaanlagen-Luftfilter muss
gemäß des Wartungsplans ersetzt
werden. Wenn das Fahrzeug über
einen längeren Zeitraum in
Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter der
Klimaanlage selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen. 1. Bauen Sie bei geöffnetem
Handschuhfach die Anschläge auf
beiden Seiten aus.
ANMERKUNG
LUFTFILTER DER KLIMAANLAGE
OAE076014

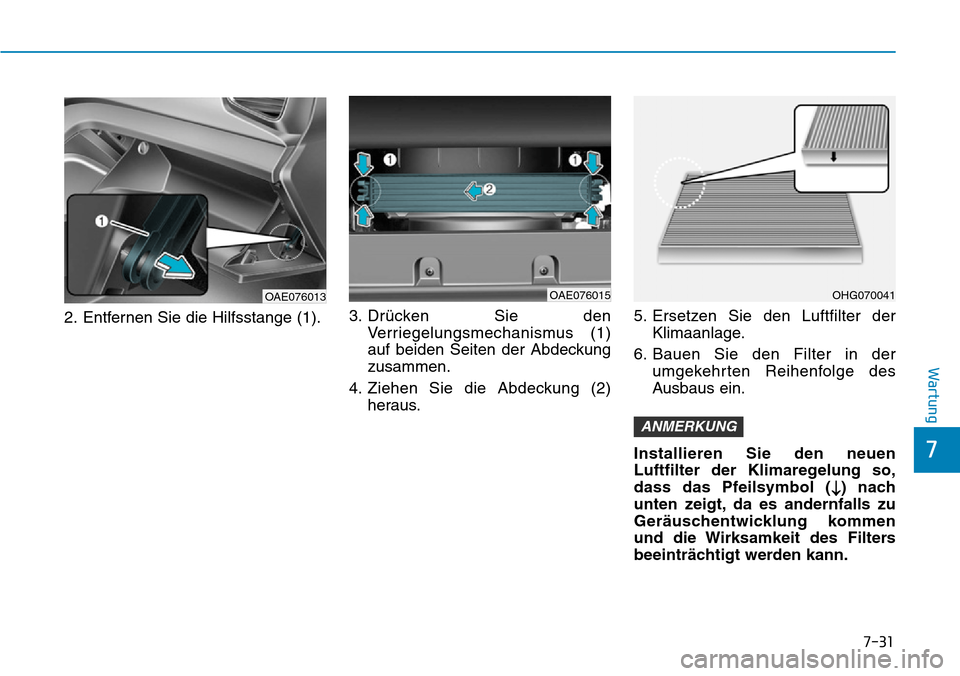

7-31
7
Wartung
2. Entfernen Sie die Hilfsstange (1).3. Drücken Sie den
Verriegelungsmechanismus (1)
auf beiden Seiten der Abdeckung
zusammen.
4. Ziehen Sie die Abdeckung (2) heraus. 5. Ersetzen Sie den Luftfilter der
Klimaanlage.
6. Bauen Sie den Filter in der umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓) nach
unten zeigt, da es andernfalls zu
Geräuschentwicklung kommen
und die Wirksamkeit des Filters
beeinträchtigt werden kann.
ANMERKUNG
OAE076013OHG070041OAE076015

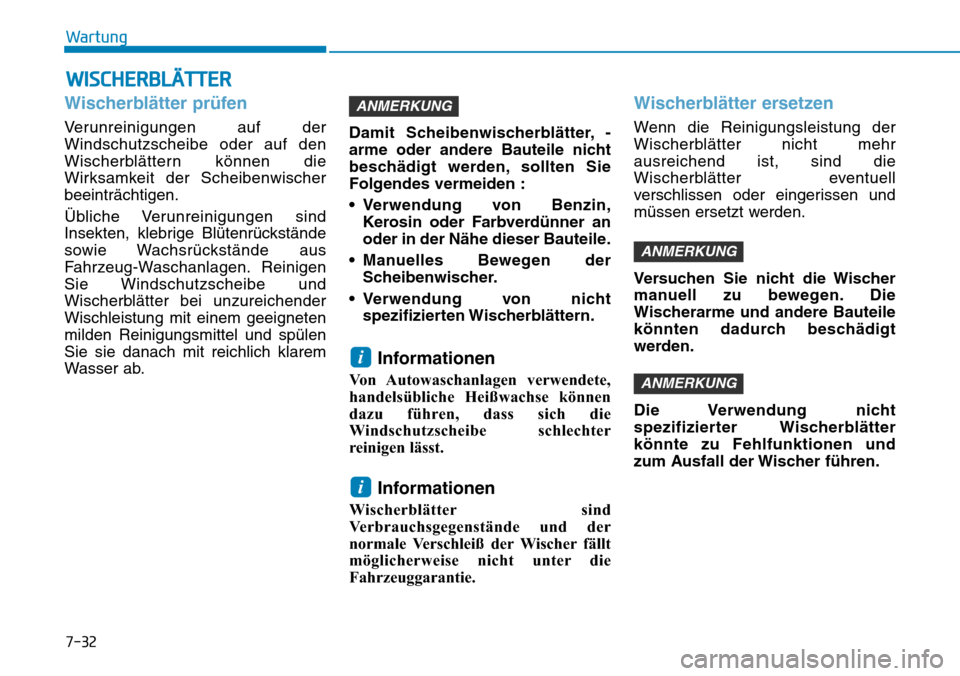

7-32
Wartung
WISCHERBLÄTTER
Wischerblätter prüfen
Verunreinigungen auf der
Windschutzscheibe oder auf den
Wischerblättern können die
Wirksamkeit der Scheibenwischer
beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus
Fahrzeug-Waschanlagen. Reinigen
Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen
Sie sie danach mit reichlich klarem
Wasser ab.Damit Scheibenwischerblätter, -
arme oder andere Bauteile nicht
beschädigt werden, sollten Sie
Folgendes vermeiden :
• Verwendung von Benzin,
Kerosin oder Farbverdünner an
oder in der Nähe dieser Bauteile.
• Manuelles Bewegen der Scheibenwischer.
• Verwendung von nicht spezifizierten Wischerblättern.
Informationen
Von Autowaschanlagen verwendete,
handelsübliche Heißwachse können
dazu führen, dass sich die
Windschutzscheibe schlechter
reinigen lässt.
Informationen
Wischerblätter sind
Verbrauchsgegenstände und der
normale Verschleiß der Wischer fällt
möglicherweise nicht unter die
Fahrzeuggarantie.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr
ausreichend ist, sind die
Wischerblätter eventuell
verschlissen oder eingerissen und
müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die
Wischerarme und andere Bauteile
könnten dadurch beschädigt
werden.
Die Verwendung nicht
spezifizierter Wischerblätter
könnte zu Fehlfunktionen und
zum Ausfall der Wischer führen.
ANMERKUNG
ANMERKUNG
i
i
ANMERKUNG

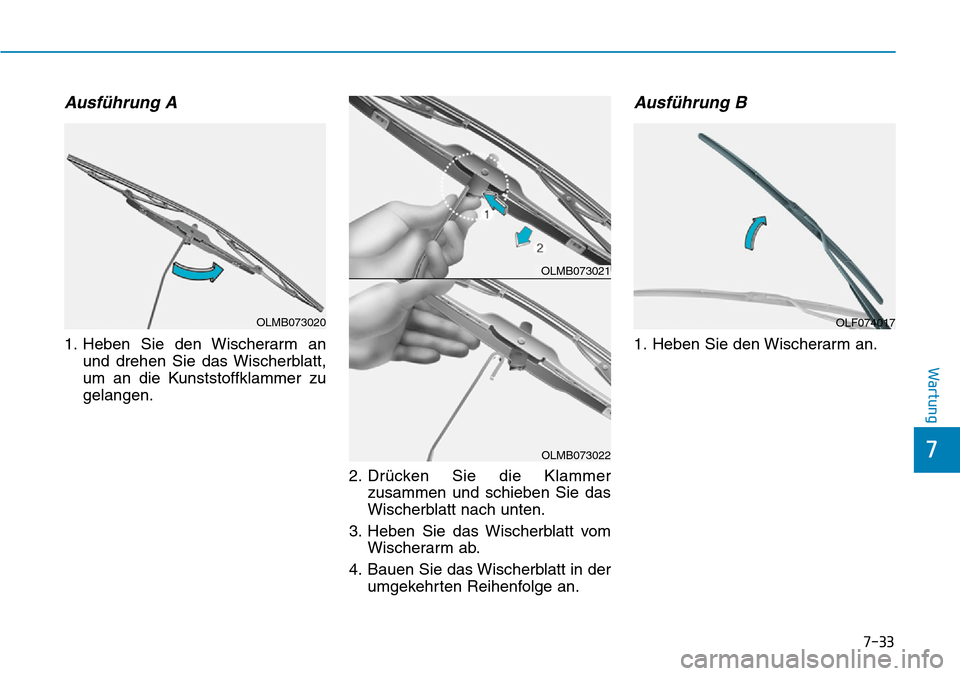

7-33
7
Wartung
Ausführung A
1. Heben Sie den Wischerarm anund drehen Sie das Wischerblatt,
um an die Kunststoffklammer zu
gelangen.
2. Drücken Sie die Klammerzusammen und schieben Sie das
Wischerblatt nach unten.
3. Heben Sie das Wischerblatt vom Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an.
Ausführung B
1. Heben Sie den Wischerarm an.
OLMB073020
OLMB073021
OLMB073022
OLF074017

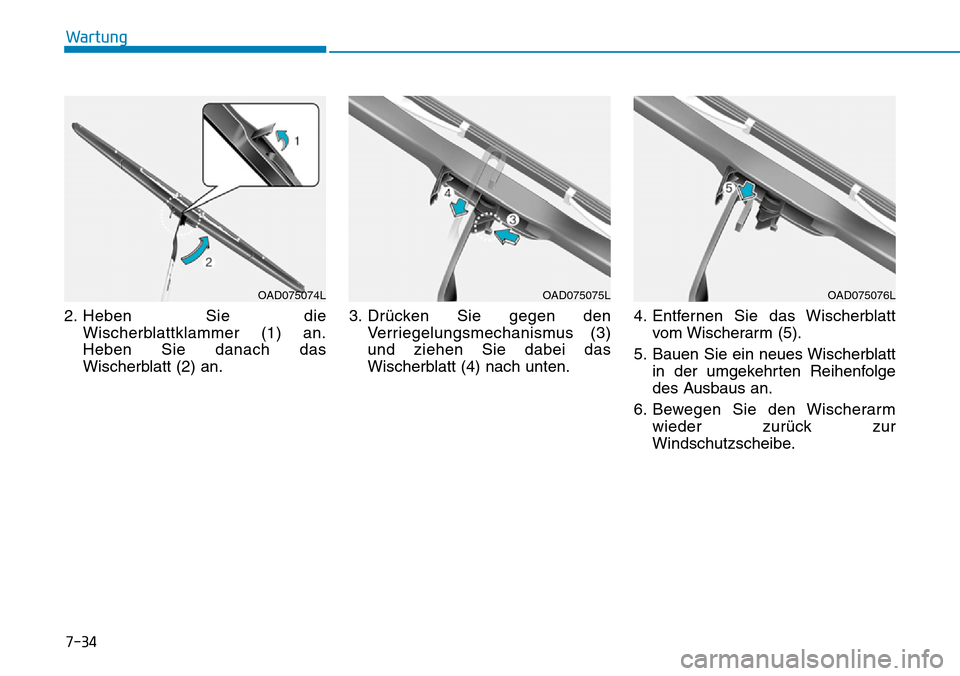

7-34
Wartung
2. Heben Sie die Wischerblattklammer (1) an.
Heben Sie danach das
Wischerblatt (2) an. 3. Drücken Sie gegen den
Verriegelungsmechanismus (3)
und ziehen Sie dabei das
Wischerblatt (4) nach unten. 4. Entfernen Sie das Wischerblatt
vom Wischerarm (5).
5. Bauen Sie ein neues Wischerblatt in der umgekehrten Reihenfolge
des Ausbaus an.
6. Bewegen Sie den Wischerarm wieder zurück zur
Windschutzscheibe.
OAD075074LOAD075075LOAD075076L
