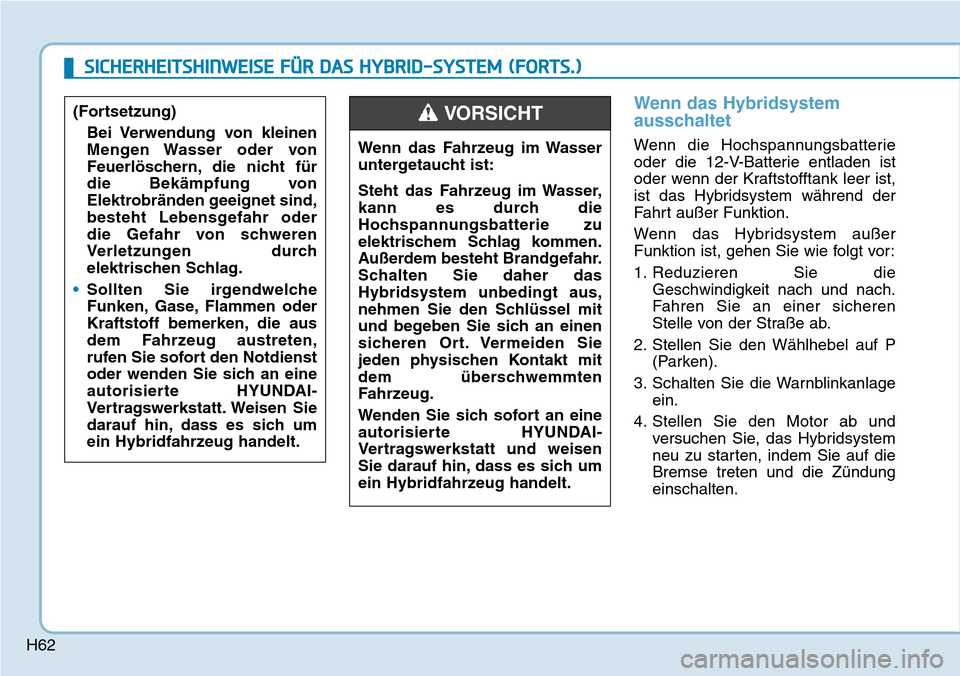

H62
Wenn das Hybridsystem
ausschaltet
Wenn die Hochspannungsbatterie
oder die 12-V-Batterie entladen ist
oder wenn der Kraftstofftank leer ist,
ist das Hybridsystem während der
Fahrt außer Funktion.
Wenn das Hybridsystem außer
Funktion ist, gehen Sie wie folgt vor:
1. Reduzieren Sie dieGeschwindigkeit nach und nach.
Fahren Sie an einer sicheren
Stelle von der Straße ab.
2. Stellen Sie den Wählhebel auf P (Parken).
3. Schalten Sie die Warnblinkanlage ein.
4. Stellen Sie den Motor ab und versuchen Sie, das Hybridsystem
neu zu starten, indem Sie auf die
Bremse treten und die Zündung
einschalten.
Wenn das Fahrzeug im Wasser
untergetaucht ist:
Steht das Fahrzeug im Wasser,
kann es durch die
Hochspannungsbatterie zu
elektrischem Schlag kommen.
Außerdem besteht Brandgefahr.
Schalten Sie daher das
Hybridsystem unbedingt aus,
nehmen Sie den Schlüssel mit
und begeben Sie sich an einen
sicheren Ort. Vermeiden Sie
jeden physischen Kontakt mit
dem überschwemmten
Fahrzeug.
Wenden Sie sich sofort an eine
autorisierte HYUNDAI-
Vertragswerkstatt und weisen
Sie darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
VORSICHT
SICHERHEITSHINWEISE FÜR DAS HYBRID-SYSTEM (FORTS.)
(Fortsetzung)
Bei Verwendung von kleinen
Mengen Wasser oder von
Feuerlöschern, die nicht für
die Bekämpfung von
Elektrobränden geeignet sind,
besteht Lebensgefahr oder
die Gefahr von schweren
Verletzungen durch
elektrischen Schlag.
• Sollten Sie irgendwelche
Funken, Gase, Flammen oder
Kraftstoff bemerken, die aus
dem Fahrzeug austreten,
rufen Sie sofort den Notdienst
oder wenden Sie sich an eine
autorisierte HYUNDAI-
Vertragswerkstatt. Weisen Sie
darauf hin, dass es sich um
ein Hybridfahrzeug handelt.

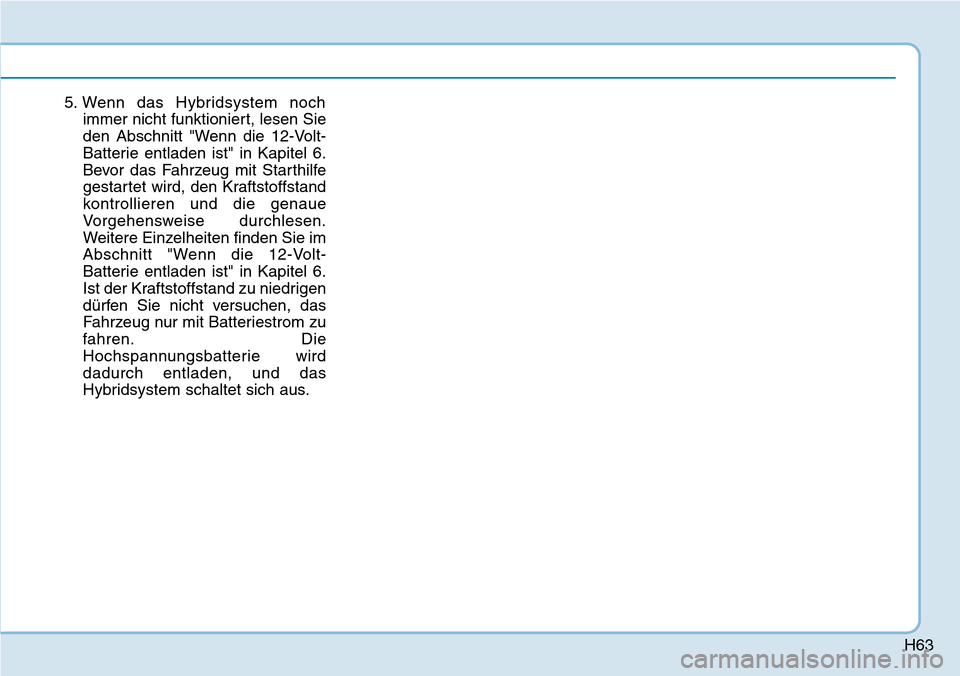

H63
5. Wenn das Hybridsystem nochimmer nicht funktioniert, lesen Sie
den Abschnitt "Wenn die 12-Volt-
Batterie entladen ist" in Kapitel 6.
Bevor das Fahrzeug mit Starthilfe
gestartet wird, den Kraftstoffstand
kontrollieren und die genaue
Vorgehensweise durchlesen.
Weitere Einzelheiten finden Sie im
Abschnitt "Wenn die 12-Volt-
Batterie entladen ist" in Kapitel 6.
Ist der Kraftstoffstand zu niedrigen
dürfen Sie nicht versuchen, das
Fahrzeug nur mit Batteriestrom zu
fahren. Die
Hochspannungsbatterie wird
dadurch entladen, und das
Hybridsystem schaltet sich aus.

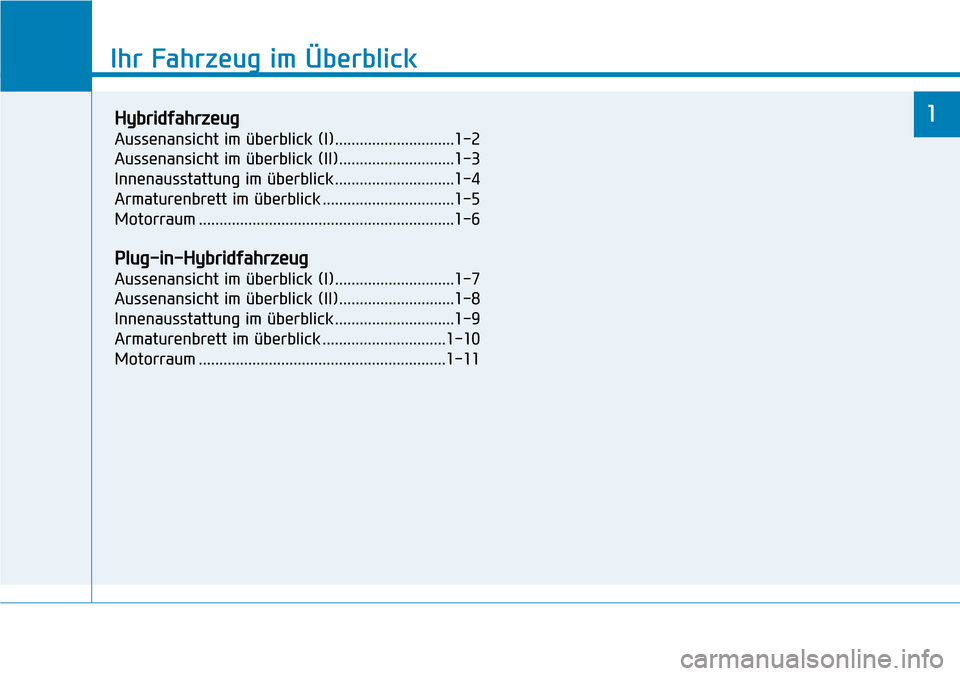

Ihr Fahrzeug im Überblick
1
Ihr Fahrzeug im Überblick
1Hybridfahrzeug
Aussenansicht im überblick (I).............................1-2
Aussenansicht im überblick (II)............................1-3
Innenausstattung im überblick .............................1-4
Armaturenbrett im überblick ................................1-5
Motorraum ..............................................................1-6
Plug-in-Hybridfahrzeug
Aussenansicht im überblick (I).............................1-7
Aussenansicht im überblick (II)............................1-8
Innenausstattung im überblick .............................1-9
Armaturenbrett im überblick ..............................1-10
Motorraum ............................................................1-11

1-2

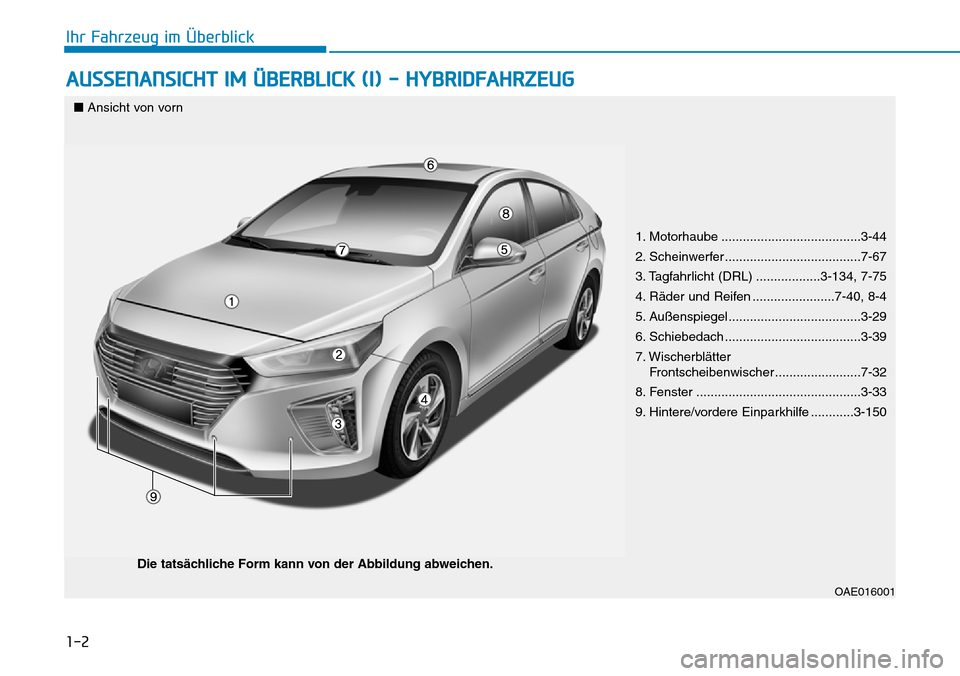

AUSSENANSICHT IM ÜBERBLICK (I) - HYBRIDFAHRZEUG
Ihr Fahrzeug im Überblick
1. Motorhaube .......................................3-44
2. Scheinwerfer ......................................7-67
3. Tagfahrlicht (DRL) ..................3-134, 7-75
4. Räder und Reifen .......................7-40, 8-4
5. Außenspiegel.....................................3-29
6. Schiebedach ......................................3-39
7. Wischerblätter Frontscheibenwischer ........................7-32
8. Fenster ..............................................3-33
9. Hintere/vordere Einparkhilfe ............3-150
OAE016001
■ Ansicht von vorn
Die tatsächliche Form kann von der Abbildung abweichen.

1-3
Ihr Fahrzeug im Überblick

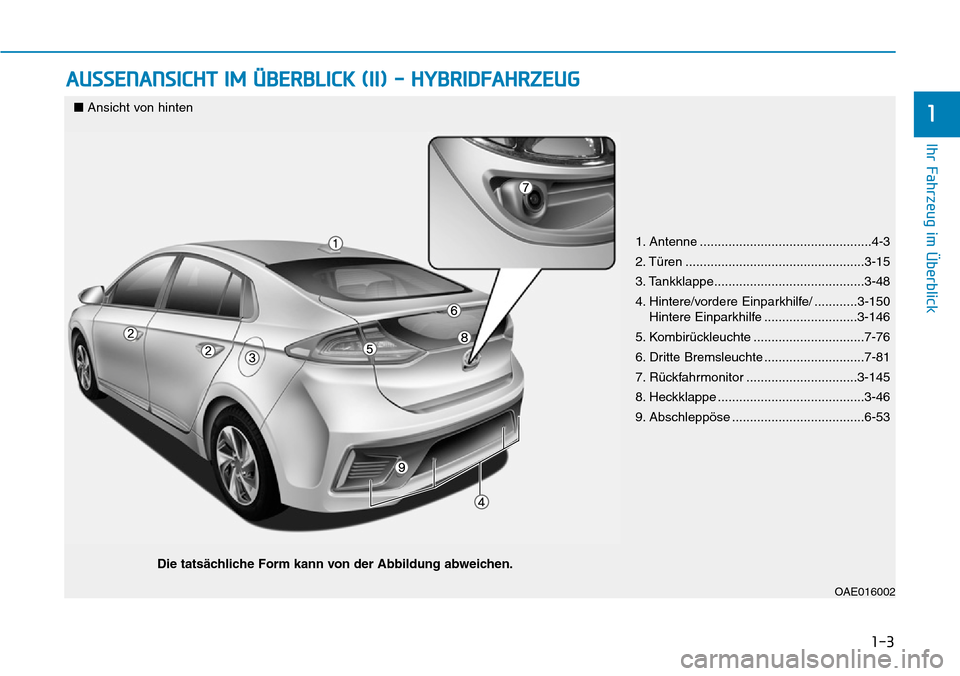

AUSSENANSICHT IM ÜBERBLICK (II) - HYBRIDFAHRZEUG
1
1. Antenne ................................................4-3
2. Türen ..................................................3-15
3. Tankklappe..........................................3-48
4. Hintere/vordere Einparkhilfe/ ............3-150Hintere Einparkhilfe ..........................3-146
5. Kombirückleuchte ...............................7-76
6. Dritte Bremsleuchte ............................7-81
7. Rückfahrmonitor ...............................3-145
8. Heckklappe .........................................3-46
9. Abschleppöse .....................................6-53
OAE016002
■ Ansicht von hinten
Die tatsächliche Form kann von der Abbildung abweichen.

1-4
Ihr Fahrzeug im Überblick

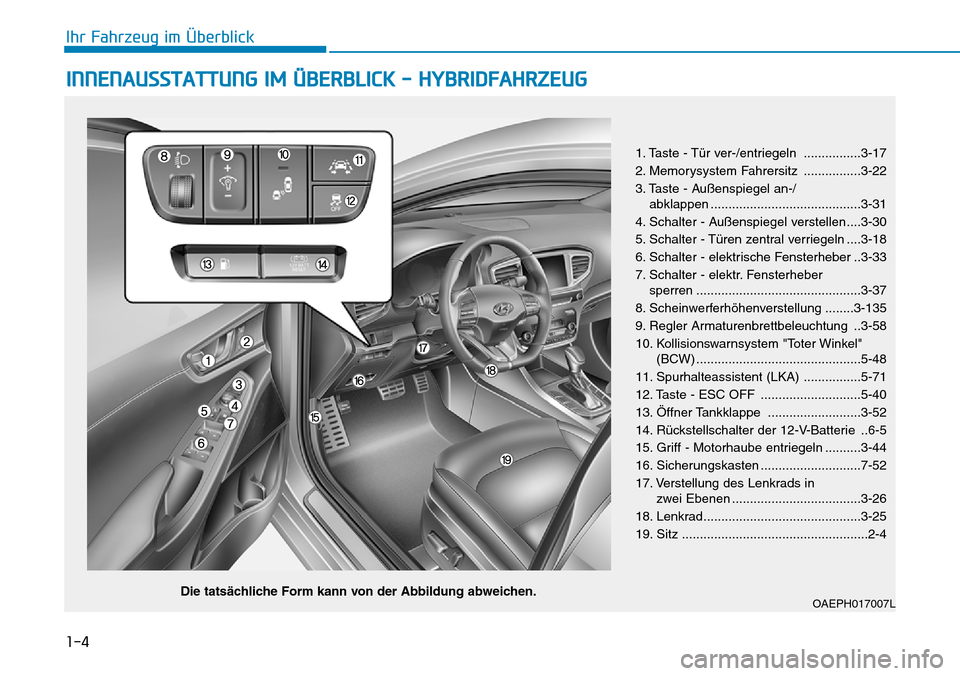

INNENAUSSTATTUNG IM ÜBERBLICK - HYBRIDFAHRZEUG
OAEPH017007L
1. Taste - Tür ver-/entriegeln ................3-17
2. Memorysystem Fahrersitz ................3-22
3. Taste - Außenspiegel an-/abklappen ..........................................3-31
4. Schalter - Außenspiegel verstellen....3-30
5. Schalter - Türen zentral verriegeln ....3-18
6. Schalter - elektrische Fensterheber ..3-33
7. Schalter - elektr. Fensterheber sperren ..............................................3-37
8. Scheinwerferhöhenverstellung ........3-135
9. Regler Armaturenbrettbeleuchtung ..3-58
10. Kollisionswarnsystem "Toter Winkel" (BCW) ..............................................5-48
11. Spurhalteassistent (LKA) ................5-71
12. Taste - ESC OFF ............................5-40
13. Öffner Tankklappe ..........................3-52
14. Rückstellschalter der 12-V-Batterie ..6-5
15. Griff - Motorhaube entriegeln ..........3-44
16. Sicherungskasten ............................7-52
17. Verstellung des Lenkrads in zwei Ebenen ....................................3-26
18. Lenkrad............................................3-25
19. Sitz ....................................................2-4
Die tatsächliche Form kann von der Abbildung abweichen.

1-5
Ihr Fahrzeug im Überblick
1
ARMATURENBRETT IM ÜBERBLICK - HYBRIDFAHRZEUG
OAE017004LDie tatsächliche Form kann von der Abbildung abweichen.
1. Kombiinstrument ...........................................3-56
2. Hupe .............................................................3-27
3. Fahrerairbag vorn..........................................2-55
4. Zündschalter/ ..................................................5-6Start/Stop-Knopf .............................................5-9
5. Beleuchtungs-/Blinkersteuerung .................3-129
6. Wisch-/Waschanlage...................................3-141
7. Audioanlage/ .................................................4-10 Navigationssystem ..........................................4-5
8. Warnblinker .....................................................6-2
9. Klimaautomatik ...........................................3-155
10. Doppelkupplungsgetriebe ...........................5-15
11. Beifahrerairbag vorn ...................................2-55
12. Handschuhfach .........................................3-175
13. Zigarettenanzünder ...................................3-183
14. Steckdose .................................................3-179
15. Drahtloses Mobiltelefon-Ladesystem ........3-180
16. Sitzheizung/Sitzbelüftung............................2-21
17. Lenkradheizung ..........................................3-26
18. Einschalttaste Hintere/vordere Einparkhilfe/ ..............................................3-151
Ausschalttaste Hintere Einparkhilfe ..........3-148
19. Getränkehalter ..........................................3-177
20. Lenkradfernsteuerung für Audioanlage/........4-4 drahtlose Bluetooth
®-Freisprechanlage ........4-5
21. Geschwindigkeitsbegrenzer/ .......................5-84 Tempomatfunktionen/..................................5-86
Intelligente Tempomatfunktionen ................5-92

1-6
Ihr Fahrzeug im Überblick

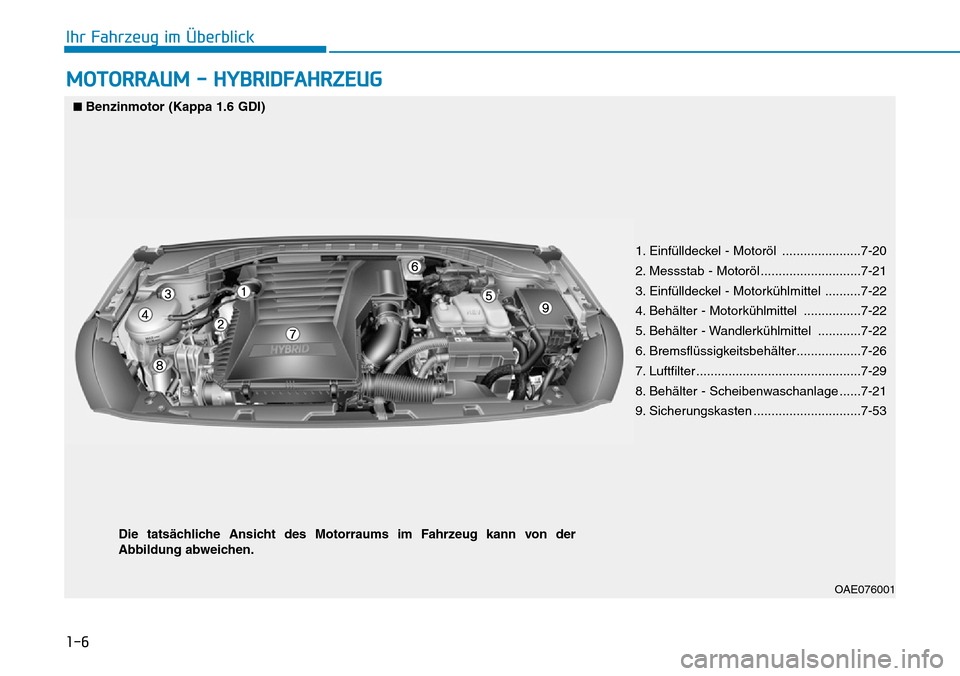

MOTORRAUM - HYBRIDFAHRZEUG
OAE076001
■Benzinmotor (Kappa 1.6 GDI)
1. Einfülldeckel - Motoröl ......................7-20
2. Messstab - Motoröl ............................7-21
3. Einfülldeckel - Motorkühlmittel ..........7-22
4. Behälter - Motorkühlmittel ................7-22
5. Behälter - Wandlerkühlmittel ............7-22
6. Bremsflüssigkeitsbehälter..................7-26
7. Luftfilter ..............................................7-29
8. Behälter - Scheibenwaschanlage ......7-21
9. Sicherungskasten ..............................7-53
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der
Abbildung abweichen.
