2019 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

2-44

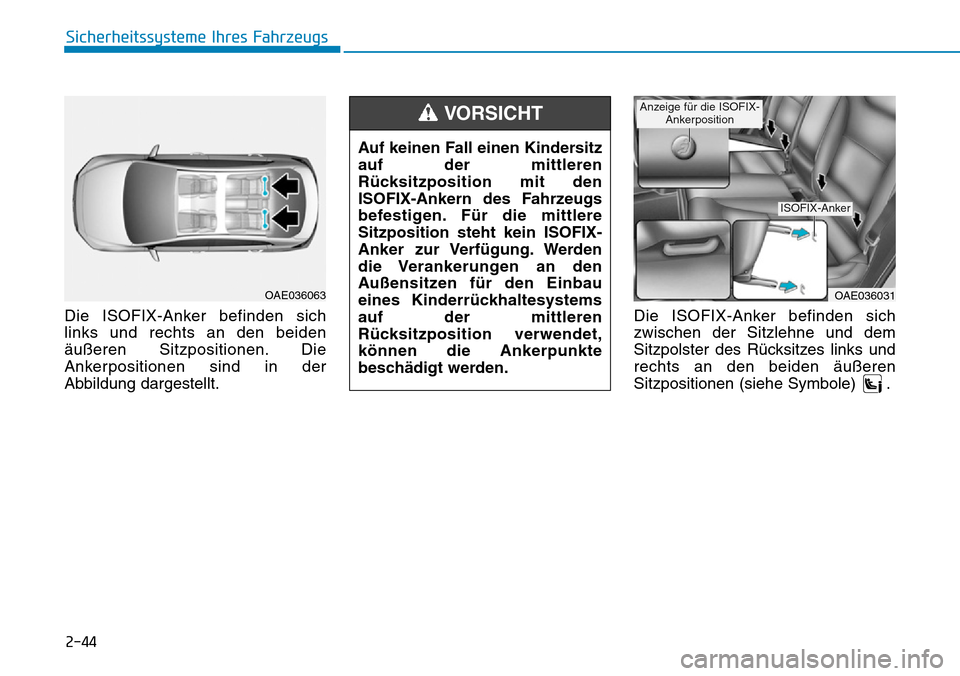

Die ISOFIX-Anker befinden sich
links und rechts an den beiden
äußeren Sitzpositionen. Die
Ankerpositionen sind in der
Abbildung dargestellt.Die ISOFIX-Anker befinden sich
zwischen der Sitzlehne und dem
Sitzpolster des Rücksitzes links und
rechts an den beiden äußeren
Sitzpositionen (siehe Symbole) .
Sicherheitssysteme Ihres Fahrzeugs
OAE036031
Anzeige für die ISOFIX-
Ankerposition
ISOFIX-Anker
Auf keinen Fall einen Kindersitz
auf der mittleren
Rücksitzposition mit den
ISOFIX-Ankern des Fahrzeugs
befestigen. Für die mittlere
Sitzposition steht kein ISOFIX-
Anker zur Verfügung. Werden
die Verankerungen an den
Außensitzen für den Einbau
eines Kinderrückhaltesystems
auf der mittleren
Rücksitzposition verwendet,
können die Ankerpunkte
beschädigt werden.
VORSICHT
OAE036063

2-45
Sicherheitssysteme Ihres Fahrzeugs

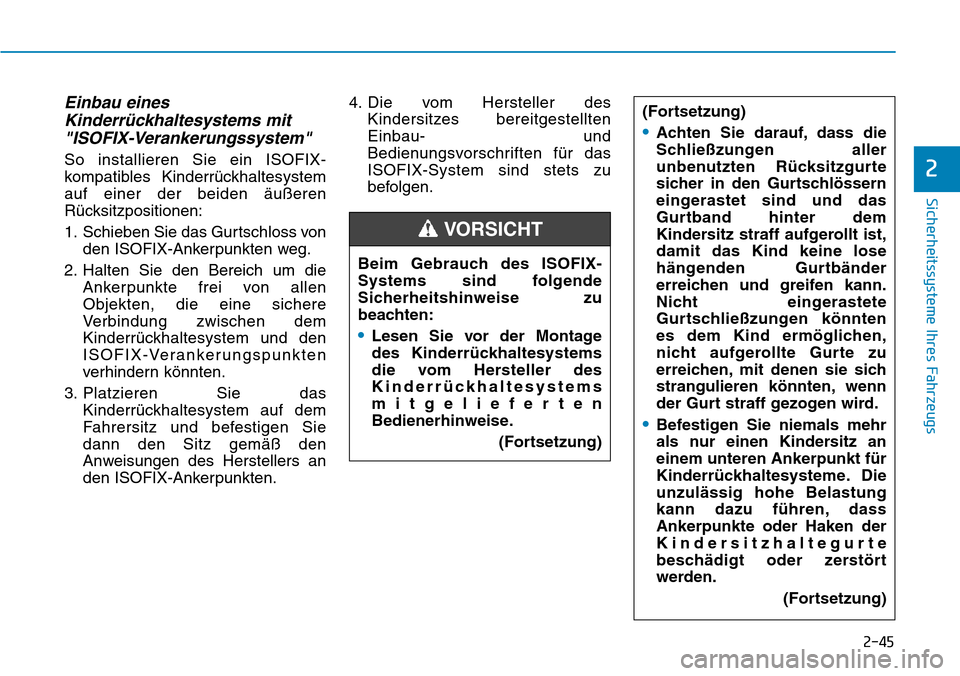

Einbau einesKinderrückhaltesystems mit"ISOFIX-Verankerungssystem"
So installieren Sie ein ISOFIX-
kompatibles Kinderrückhaltesystem
auf einer der beiden äußeren
Rücksitzpositionen:
1. Schieben Sie das Gurtschloss von
den ISOFIX-Ankerpunkten weg.
2. Halten Sie den Bereich um die Ankerpunkte frei von allen
Objekten, die eine sichere
Verbindung zwischen dem
Kinderrückhaltesystem und den
ISOFIX-Verankerungspunkten
verhindern könnten.
3. Platzieren Sie das Kinderrückhaltesystem auf dem
Fahrersitz und befestigen Sie
dann den Sitz gemäß den
Anweisungen des Herstellers an
den ISOFIX-Ankerpunkten. 4. Die vom Hersteller des
Kindersitzes bereitgestellten
Einbau- und
Bedienungsvorschriften für das
ISOFIX-System sind stets zu
befolgen.2
Beim Gebrauch des ISOFIX-
Systems sind folgende
Sicherheitshinweise zu
beachten:
•Lesen Sie vor der Montage
des Kinderrückhaltesystems
die vom Hersteller des
Kinderrückhaltesystems
mitgelieferten
Bedienerhinweise.
(Fortsetzung)
VORSICHT
(Fortsetzung)
•Achten Sie darauf, dass die
Schließzungen aller
unbenutzten Rücksitzgurte
sicher in den Gurtschlössern
eingerastet sind und das
Gurtband hinter dem
Kindersitz straff aufgerollt ist,
damit das Kind keine lose
hängenden Gurtbänder
erreichen und greifen kann.
Nicht eingerastete
Gurtschließzungen könnten
es dem Kind ermöglichen,
nicht aufgerollte Gurte zu
erreichen, mit denen sie sich
strangulieren könnten, wenn
der Gurt straff gezogen wird.
•Befestigen Sie niemals mehr
als nur einen Kindersitz an
einem unteren Ankerpunkt für
Kinderrückhaltesysteme. Die
unzulässig hohe Belastung
kann dazu führen, dass
Ankerpunkte oder Haken der
Kindersitzhaltegurte
beschädigt oder zerstört
werden.(Fortsetzung)

2-46
Sicherheitssysteme Ihres Fahrzeugs

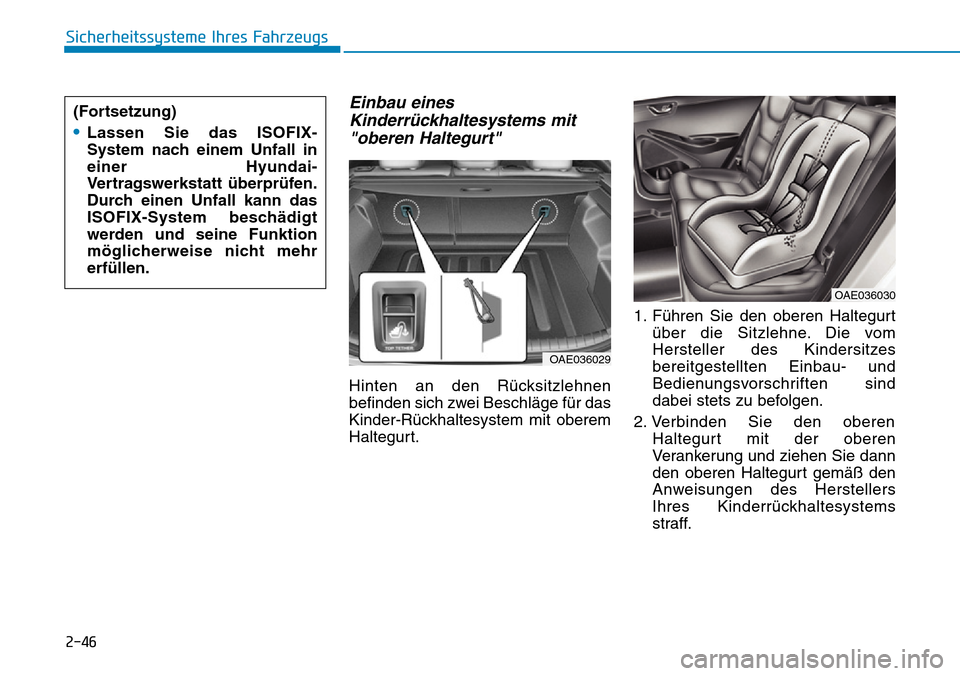

Einbau einesKinderrückhaltesystems mit"oberen Haltegurt"
Hinten an den Rücksitzlehnen
befinden sich zwei Beschläge für das
Kinder-Rückhaltesystem mit oberem
Haltegurt. 1. Führen Sie den oberen Haltegurt
über die Sitzlehne. Die vom
Hersteller des Kindersitzes
bereitgestellten Einbau- und
Bedienungsvorschriften sind
dabei stets zu befolgen.
2. Verbinden Sie den oberen Haltegurt mit der oberen
Verankerung und ziehen Sie dann
den oberen Haltegurt gemäß den
Anweisungen des Herstellers
Ihres Kinderrückhaltesystems
straff.
OAE036030
OAE036029
(Fortsetzung)
•Lassen Sie das ISOFIX-
System nach einem Unfall in
einer Hyundai-
Vertragswerkstatt überprüfen.
Durch einen Unfall kann das
ISOFIX-System beschädigt
werden und seine Funktion
möglicherweise nicht mehr
erfüllen.

2-47
Sicherheitssysteme Ihres Fahrzeugs
2

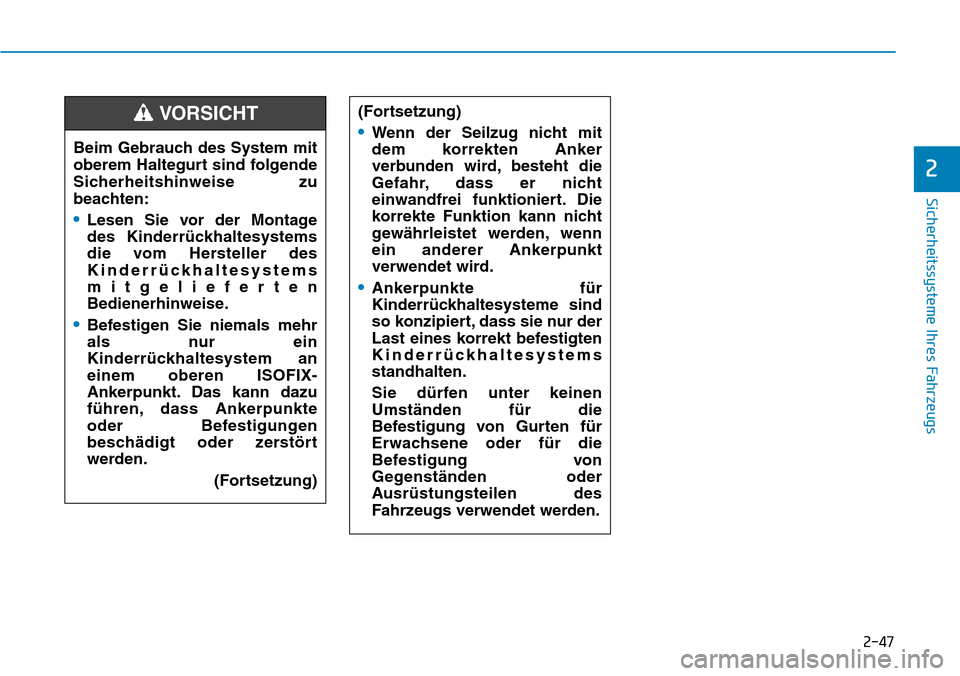

Beim Gebrauch des System mit
oberem Haltegurt sind folgende
Sicherheitshinweise zu
beachten:
•Lesen Sie vor der Montage
des Kinderrückhaltesystems
die vom Hersteller des
Kinderrückhaltesystems
mitgelieferten
Bedienerhinweise.
•Befestigen Sie niemals mehr
als nur ein
Kinderrückhaltesystem an
einem oberen ISOFIX-
Ankerpunkt. Das kann dazu
führen, dass Ankerpunkte
oder Befestigungen
beschädigt oder zerstört
werden.(Fortsetzung)
(Fortsetzung)
•Wenn der Seilzug nicht mit
dem korrekten Anker
verbunden wird, besteht die
Gefahr, dass er nicht
einwandfrei funktioniert. Die
korrekte Funktion kann nicht
gewährleistet werden, wenn
ein anderer Ankerpunkt
verwendet wird.
•Ankerpunkte für
Kinderrückhaltesysteme sind
so konzipiert, dass sie nur der
Last eines korrekt befestigten
Kinderrückhaltesystems
standhalten.
Sie dürfen unter keinen
Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von
Gegenständen oder
Ausrüstungsteilen des
Fahrzeugs verwendet werden.
VORSICHT

2-48
Sicherheitssysteme Ihres Fahrzeugs

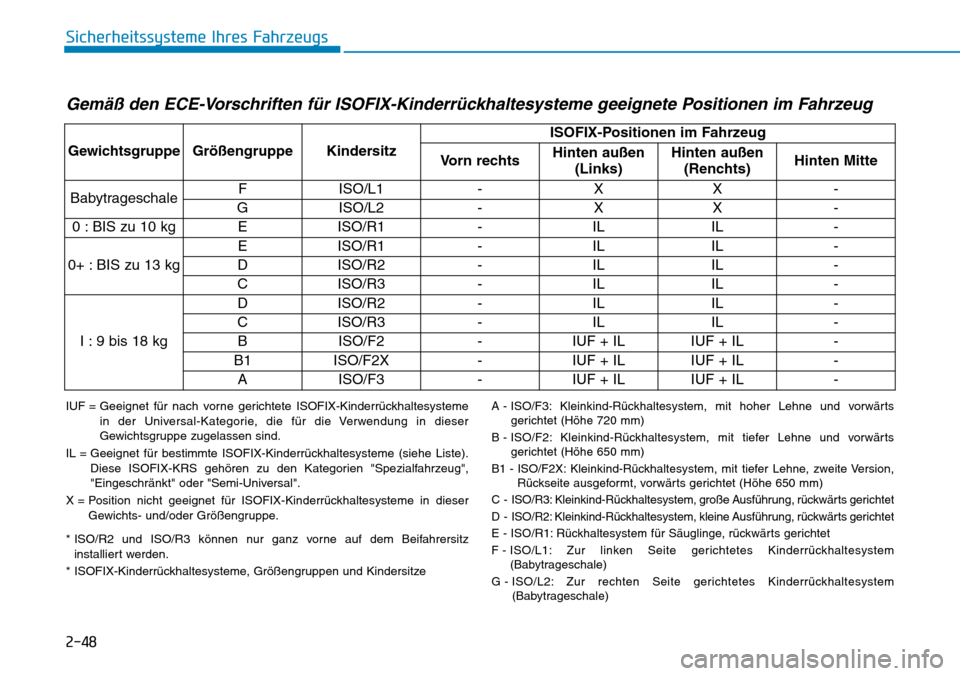

Gemäß den ECE-Vorschriften für ISOFIX-Kinderrückhaltesysteme geeignete Positionen im Fahrzeug
IUF = Geeignet für nach vorne gerichtete ISOFIX-Kinderrückhaltesystemein der Universal-Kategorie, die für die Verwendung in dieser
Gewichtsgruppe zugelassen sind.
IL = Geeignet für bestimmte ISOFIX-Kinderrückhaltesysteme (siehe Liste). Diese ISOFIX-KRS gehören zu den Kategorien "Spezialfahrzeug",
"Eingeschränkt" oder "Semi-Universal".
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Gewichts- und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur ganz vorne auf dem Beifahrersitz installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und KindersitzeA - ISO/F3: Kleinkind-Rückhaltesystem, mit hoher Lehne und vorwärts gerichtet (Höhe 720 mm)
B - ISO/F2: Kleinkind-Rückhaltesystem, mit tiefer Lehne und vorwärts gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet (Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rückwärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rückwärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)
G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)
Gewichtsgruppe Größengruppe Kindersitz ISOFIX-Positionen im Fahrzeug
Vorn rechts Hinten außen
(Links) Hinten außen
(Renchts) Hinten Mitte
Babytrageschale F
ISO/L1 -X X -
G ISO/L2 -X X -
0 : BIS zu 10 kg E ISO/R1-IL IL -
0+ : BIS zu 13 kg E
ISO/R1 -IL IL -
D ISO/R2 -IL IL -
C ISO/R3 -IL IL -
I : 9 bis 18 kg D
ISO/R2 -IL IL -
C ISO/R3 -IL IL -
B ISO/F2 -IUF + IL IUF + IL -
B1 ISO/F2X -IUF + IL IUF + IL -
A ISO/F3 -IUF + IL IUF + IL -

2-49
Sicherheitssysteme Ihres Fahrzeugs
2
Befestigen einesKinderrückhaltesystems mitdem Dreipunktgurt
Wenn Sie das ISOFIX-System nicht
benutzen wollen, müssen alle
Kinderrückhaltesystem auf dem
Rücksitz mit dem Beckengurt des
Dreipunktgurts gesichert werden.
Ein Kinderrückhaltesystem mit
einem Dreipunktgurt befestigen
So befestigen Sie ein
Kinderrückhaltesystem auf dem
Rücksitz:
1. Platzieren Sie das
Rückhaltesystem auf dem
Rücksitz und führen Sie den
Dreipunktgurt entsprechend den
Hersteller-Anweisungen durch
das Rückhaltesystem hindurch
oder darum herum.
Vergewissern Sie sich, dass das Gurtband nicht verdreht ist.
Informationen
Weitere Informationen zum Anlegen
des hinteren mittleren
Sicherheitsgurts finden Sie im
Abschnitt "Dreipunktgurt auf dem
mittleren Rücksitz".
i
OLMB033044

2-50
Sicherheitssysteme Ihres Fahrzeugs

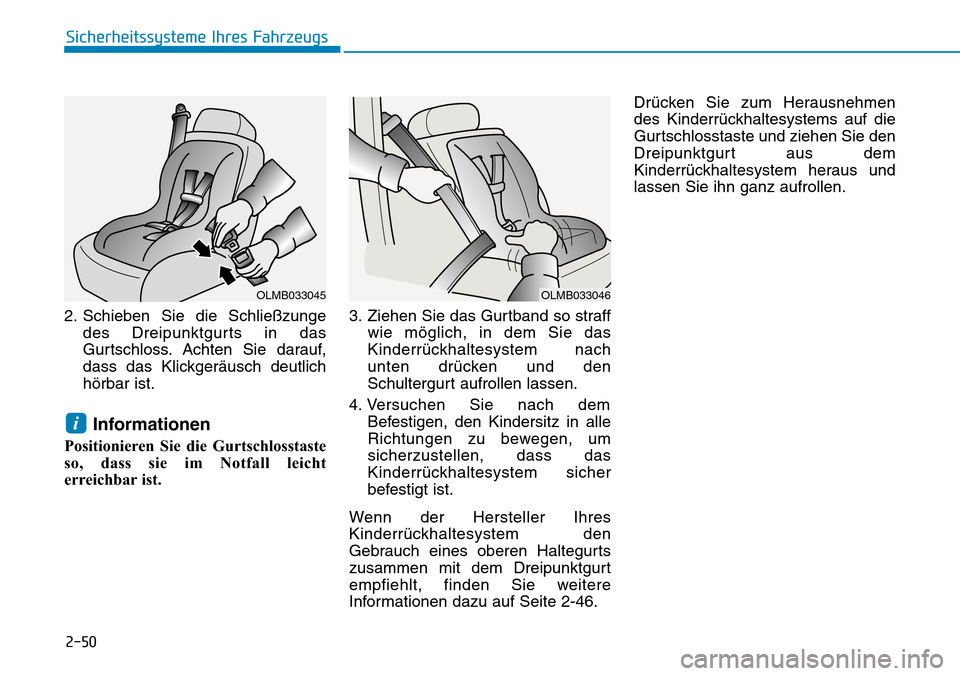

2. Schieben Sie die Schließzunge des Dreipunktgurts in das
Gurtschloss. Achten Sie darauf,
dass das Klickgeräusch deutlich
hörbar ist.
Informationen
Positionieren Sie die Gurtschlosstaste
so, dass sie im Notfall leicht
erreichbar ist. 3. Ziehen Sie das Gurtband so straff
wie möglich, in dem Sie das
Kinderrückhaltesystem nach
unten drücken und den
Schultergurt aufrollen lassen.
4. Versuchen Sie nach dem Befestigen, den Kindersitz in alle
Richtungen zu bewegen, um
sicherzustellen, dass das
Kinderrückhaltesystem sicher
befestigt ist.
Wenn der Hersteller Ihres
Kinderrückhaltesystem den
Gebrauch eines oberen Haltegurts
zusammen mit dem Dreipunktgurt
empfiehlt, finden Sie weitere
Informationen dazu auf Seite 2-46. Drücken Sie zum Herausnehmen
des Kinderrückhaltesystems auf die
Gurtschlosstaste und ziehen Sie den
Dreipunktgurt aus dem
Kinderrückhaltesystem heraus und
lassen Sie ihn ganz aufrollen.
i
OLMB033045OLMB033046

2-51
Sicherheitssysteme Ihres Fahrzeugs
2

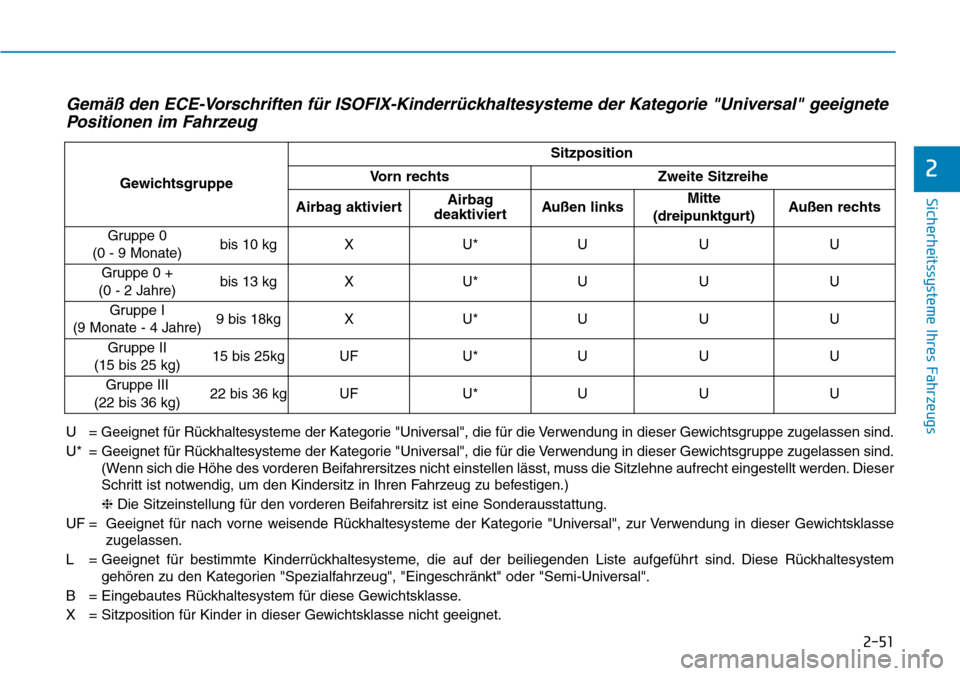

Gemäß den ECE-Vorschriften für ISOFIX-Kinderrückhaltesysteme der Kategorie "Universal" geeignetePositionen im Fahrzeug
U = Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gewichtsgruppe zugelassen sind.
U* = Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser Gewichtsgruppe zugelassen sind.
(Wenn sich die Höhe des vorderen Beifahrersitzes nicht einstellen lässt, muss die Sitzlehne aufrecht eingestellt werden. Dieser
Schritt ist notwendig, um den Kindersitz in Ihren Fahrzeug zu befestigen.)
❈ Die Sitzeinstellung für den vorderen Beifahrersitz ist eine Sonderausstattung.
UF = Geeignet für nach vorne weisende Rückhaltesysteme der Kategorie "Universal", zur Verwendung in dieser Gewichtsklasse zugelassen.
L = Geeignet für bestimmte Kinderrückhaltesysteme, die auf der beiliegenden Liste aufgeführt sind. Diese Rückhaltesystem gehören zu den Kategorien "Spezialfahrzeug", "Eingeschränkt" oder "Semi-Universal".
B = Eingebautes Rückhaltesystem für diese Gewichtsklasse.
X = Sitzposition für Kinder in dieser Gewichtsklasse nicht geeignet.
Gewichtsgruppe
Sitzposition
Vorn rechtsZweite Sitzreihe
Airbag aktiviertAirbag
deaktiviertAußen linksMitte
(dreipunktgurt)Außen rechts
Gruppe 0
(0 - 9 Monate)bis 10 kgXU*UUU
Gruppe 0 +
(0 - 2 Jahre)bis 13 kgXU*UUU
Gruppe I
(9 Monate - 4 Jahre)9 bis 18kgXU*UUU
Gruppe II
(15 bis 25 kg)15 bis 25kgUFU*UUU
Gruppe III
(22 bis 36 kg)22 bis 36 kgUFU*UUU
