2019 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

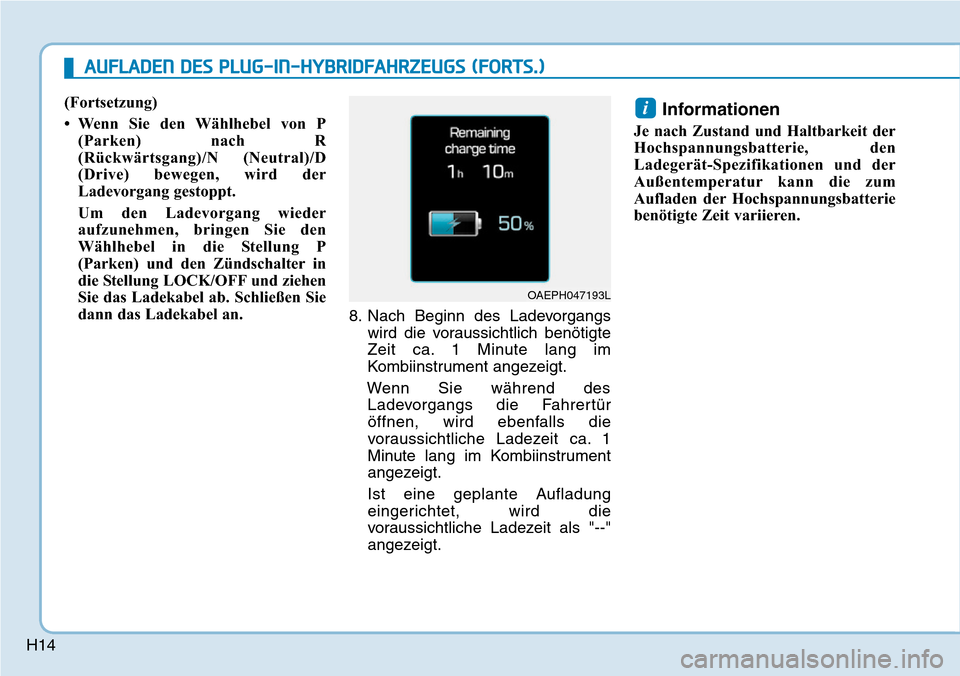

H14(Fortsetzung)
• Wenn Sie den Wählhebel von P
(Parken) nach R
(Rückwärtsgang)/N (Neutral)/D
(Drive) bewegen, wird der
Ladevorgang gestoppt.
Um den Ladevorgang wieder
aufzunehmen, bringen Sie den
Wählhebel in die Stellung P
(Parken) und den Zündschalter in
die Stellung LOCK/OFF und ziehen
Sie das Ladekabel ab. Schließen Sie
dann das Ladekabel an. 8. Nach Beginn des Ladevorgangs
wird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des Ladevorgangs die Fahrertür
öffnen, wird ebenfalls die
voraussichtliche Ladezeit ca. 1
Minute lang im Kombiinstrument
angezeigt.
Ist eine geplante Aufladung
eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
i
OAEPH047193L
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)

H15

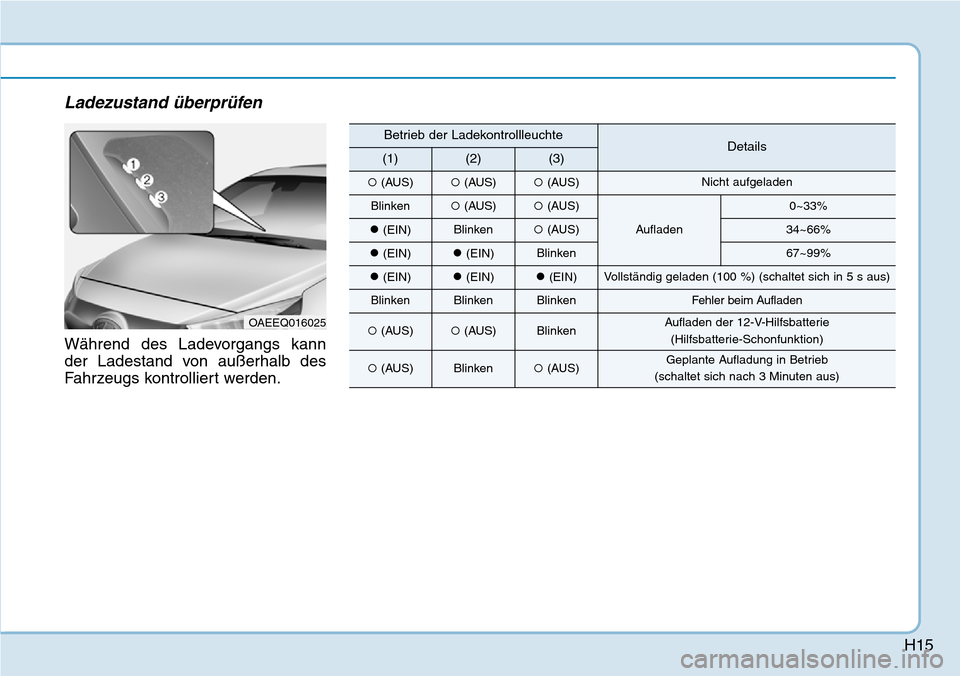

Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
OAEEQ016025
Betrieb der LadekontrollleuchteDetails(1)(2)(3)
(AUS)(AUS)(AUS)Nicht aufgeladen
Blinken(AUS)(AUS)
Aufladen
0~33%
(EIN)Blinken(AUS)34~66%
(EIN)(EIN)Blinken67~99%
(EIN)(EIN)(EIN)Vollständig geladen (100 %) (schaltet sich in 5 s aus)
BlinkenBlinkenBlinkenFehler beim Aufladen
(AUS)(AUS)BlinkenAufladen der 12-V-Hilfsbatterie (Hilfsbatterie-Schonfunktion)
(AUS)Blinken(AUS)Geplante Aufladung in Betrieb
(schaltet sich nach 3 Minuten aus)

H16

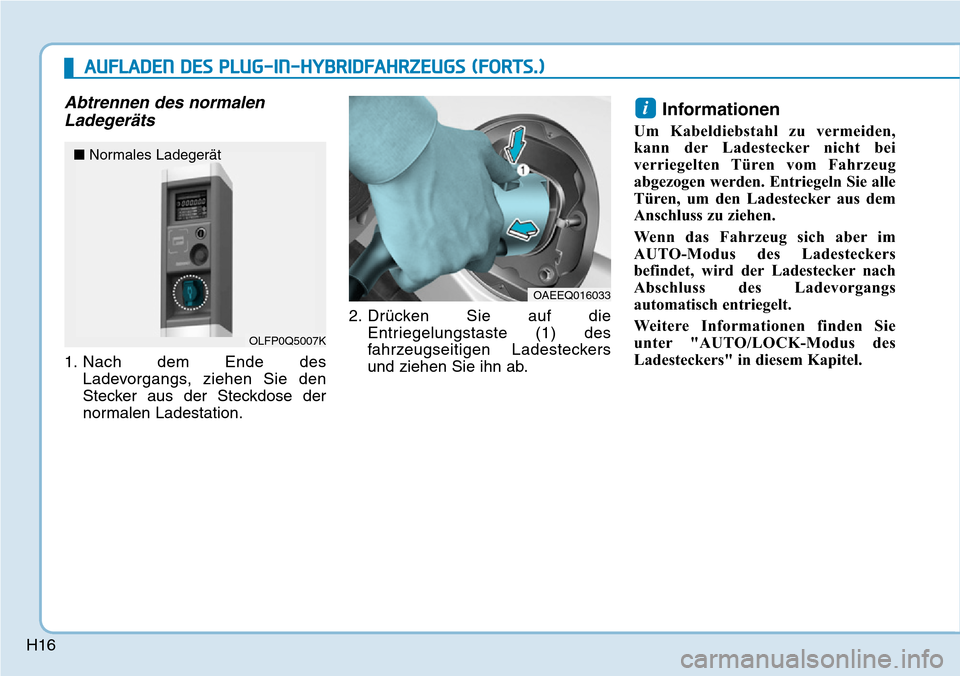

Abtrennen des normalenLadegeräts
1. Nach dem Ende des
Ladevorgangs, ziehen Sie den
Stecker aus der Steckdose der
normalen Ladestation. 2. Drücken Sie auf die
Entriegelungstaste (1) des
fahrzeugseitigen Ladesteckers
und ziehen Sie ihn ab.
Informationen
Um Kabeldiebstahl zu vermeiden,
kann der Ladestecker nicht bei
verriegelten Türen vom Fahrzeug
abgezogen werden. Entriegeln Sie alle
Türen, um den Ladestecker aus dem
Anschluss zu ziehen.
Wenn das Fahrzeug sich aber im
AUTO-Modus des Ladesteckers
befindet, wird der Ladestecker nach
Abschluss des Ladevorgangs
automatisch entriegelt.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.
i
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016033
OLFP0Q5007K
■Normales Ladegerät

H17

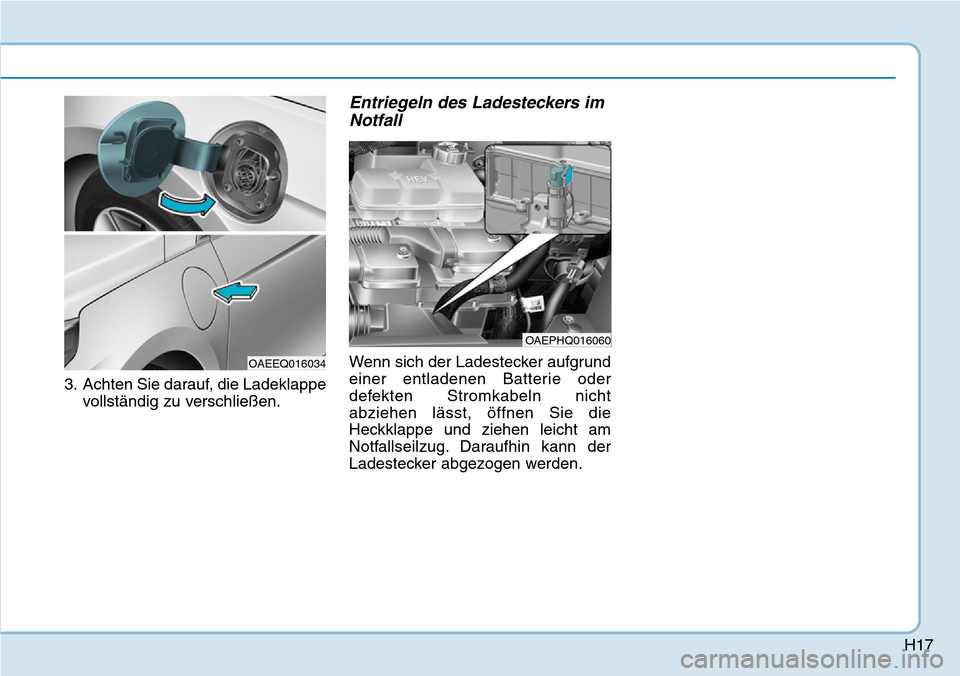

3. Achten Sie darauf, die Ladeklappevollständig zu verschließen.
Entriegeln des Ladesteckers imNotfall
Wenn sich der Ladestecker aufgrund
einer entladenen Batterie oder
defekten Stromkabeln nicht
abziehen lässt, öffnen Sie die
Heckklappe und ziehen leicht am
Notfallseilzug. Daraufhin kann der
Ladestecker abgezogen werden.
OAEPHQ016060
OAEEQ016034

H18

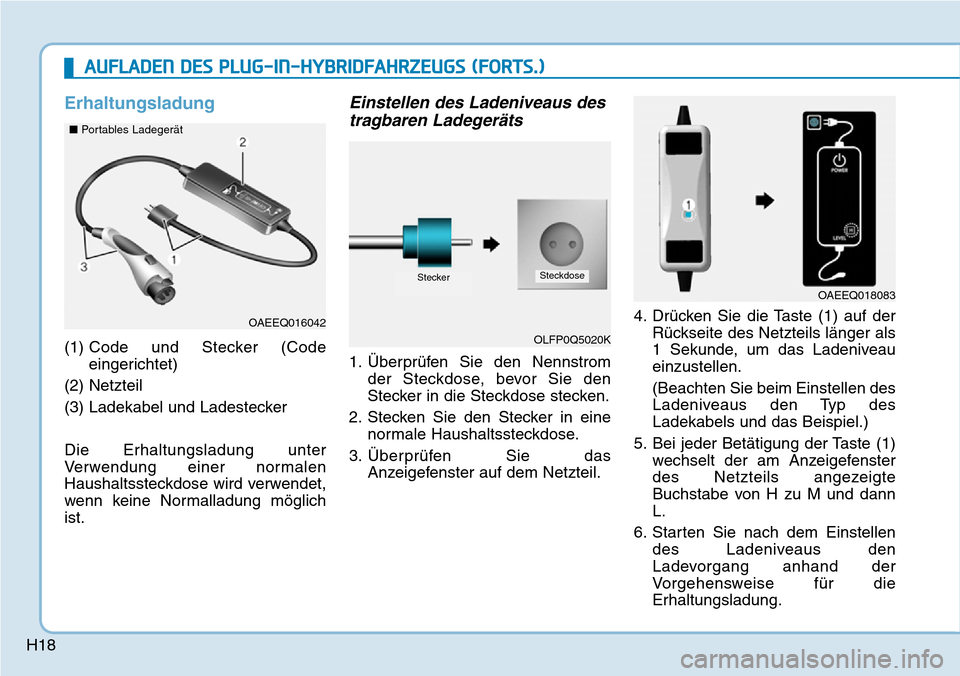

Erhaltungsladung
(1) Code und Stecker (Code
eingerichtet)
(2) Netzteil
(3) Ladekabel und Ladestecker
Die Erhaltungsladung unter
Verwendung einer normalen
Haushaltssteckdose wird verwendet,
wenn keine Normalladung möglich
ist.
Einstellen des Ladeniveaus des tragbaren Ladegeräts
1. Überprüfen Sie den Nennstrom
der Steckdose, bevor Sie den
Stecker in die Steckdose stecken.
2. Stecken Sie den Stecker in eine normale Haushaltssteckdose.
3. Überprüfen Sie das Anzeigefenster auf dem Netzteil. 4. Drücken Sie die Taste (1) auf der
Rückseite des Netzteils länger als
1 Sekunde, um das Ladeniveau
einzustellen.
(Beachten Sie beim Einstellen des
Ladeniveaus den Typ des
Ladekabels und das Beispiel.)
5. Bei jeder Betätigung der Taste (1) wechselt der am Anzeigefenster
des Netzteils angezeigte
Buchstabe von H zu M und dann
L.
6. Starten Sie nach dem Einstellen des Ladeniveaus den
Ladevorgang anhand der
Vorgehensweise für die
Erhaltungsladung.
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)
OAEEQ016042
■
Portables Ladegerät
OAEEQ018083
OLFP0Q5020K
SteckerSteckdose

H19

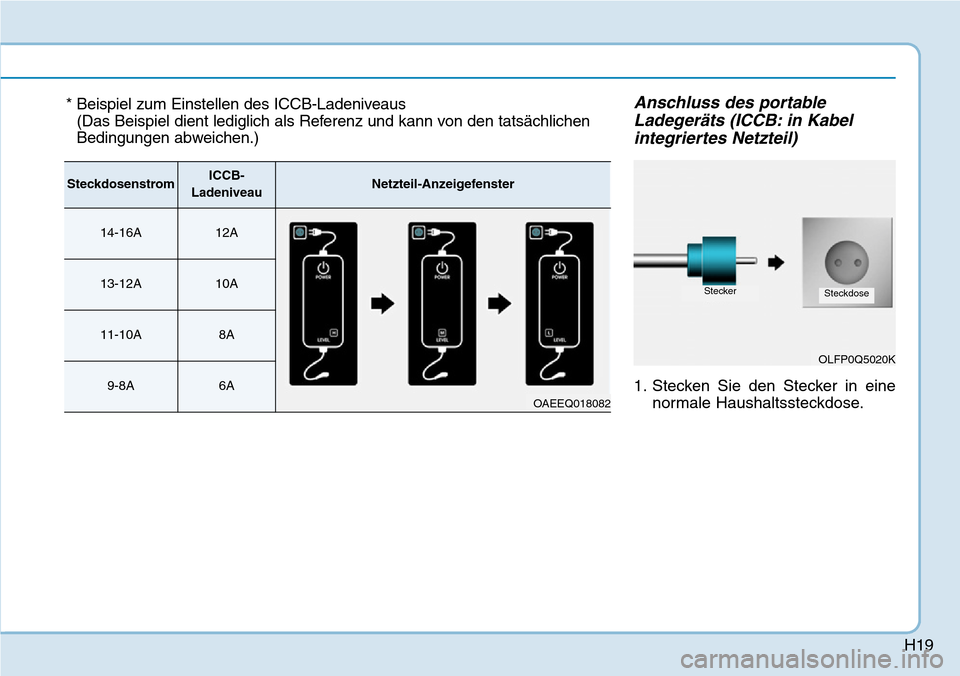

Anschluss des portableLadegeräts (ICCB: in Kabelintegriertes Netzteil)
1. Stecken Sie den Stecker in eine
normale Haushaltssteckdose.
* Beispiel zum Einstellen des ICCB-Ladeniveaus(Das Beispiel dient lediglich als Referenz und kann von den tatsächlichen
Bedingungen abweichen.)
SteckdosenstromICCB-
LadeniveauNetzteil-Anzeigefenster
14-16A12A
13-12A10A
11-10A8A
9-8A6A
OLFP0Q5020K
OAEEQ018082
SteckerSteckdose

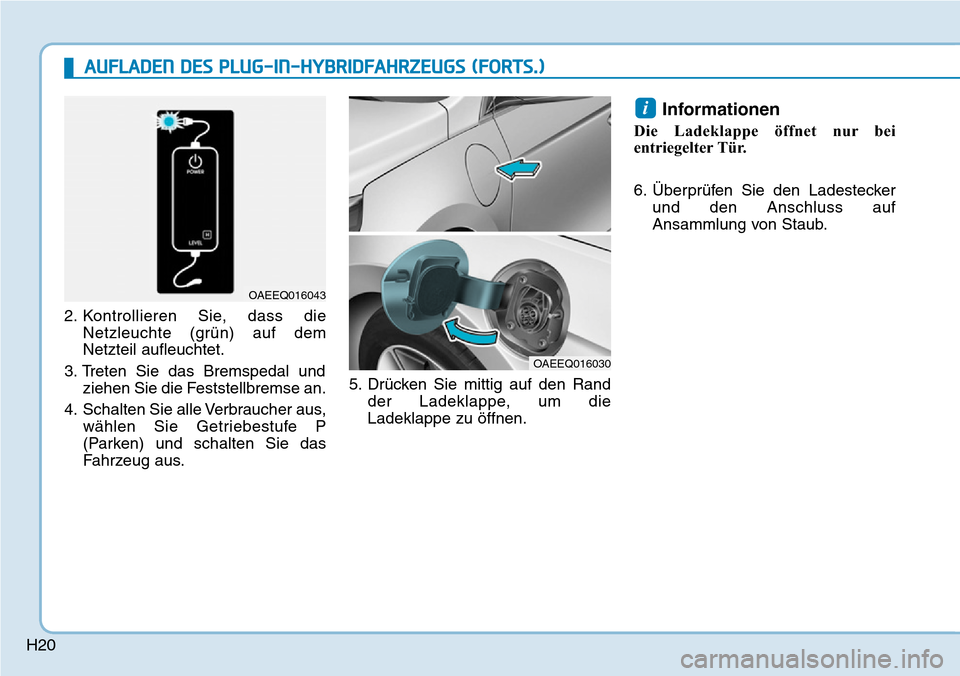

H202. Kontrollieren Sie, dass die
Netzleuchte (grün) auf dem
Netzteil aufleuchtet.
3. Treten Sie das Bremspedal und ziehen Sie die Feststellbremse an.
4. Schalten Sie alle Verbraucher aus, wählen Sie Getriebestufe P
(Parken) und schalten Sie das
Fahrzeug aus. 5. Drücken Sie mittig auf den Rand
der Ladeklappe, um die
Ladeklappe zu öffnen.
Informationen
Die Ladeklappe öffnet nur bei
entriegelter Tür.
6. Überprüfen Sie den Ladesteckerund den Anschluss auf
Ansammlung von Staub.
i
OAEEQ016043
OAEEQ016030
AUFLADEN DES PLUG-IN-HYBRIDFAHRZEUGS (FORTS.)

H21

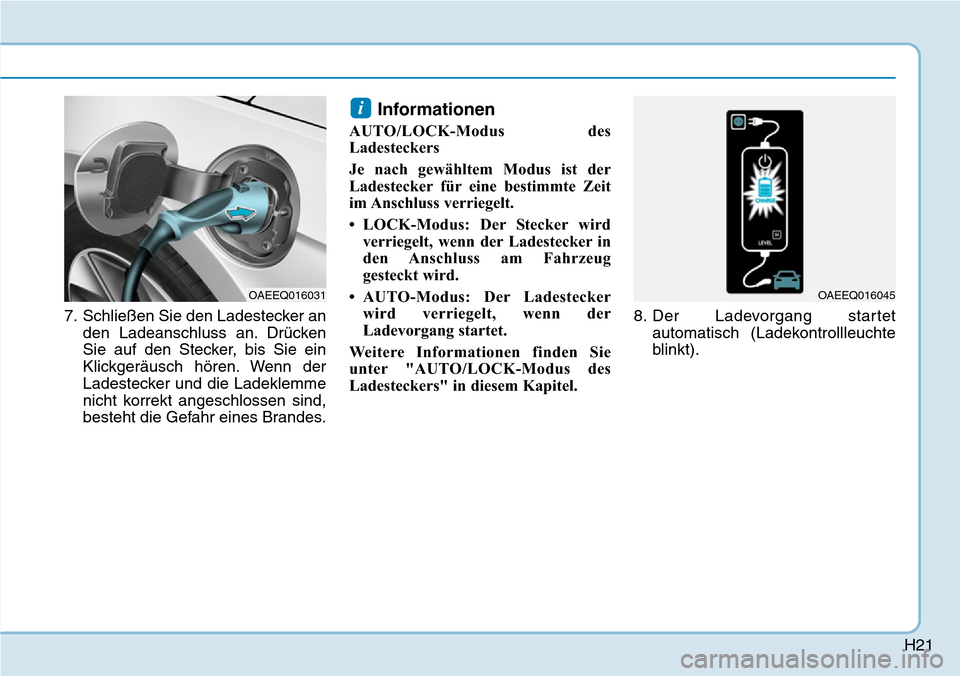

7. Schließen Sie den Ladestecker anden Ladeanschluss an. Drücken
Sie auf den Stecker, bis Sie ein
Klickgeräusch hören. Wenn der
Ladestecker und die Ladeklemme
nicht korrekt angeschlossen sind,
besteht die Gefahr eines Brandes.
Informationen
AUTO/LOCK-Modus des
Ladesteckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wirdverriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel. 8. Der Ladevorgang startet
automatisch (Ladekontrollleuchte
blinkt).
i
OAEEQ016031OAEEQ016045
