2019 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

3-58
Komfortfunktionen Ihres Fahrzeugs

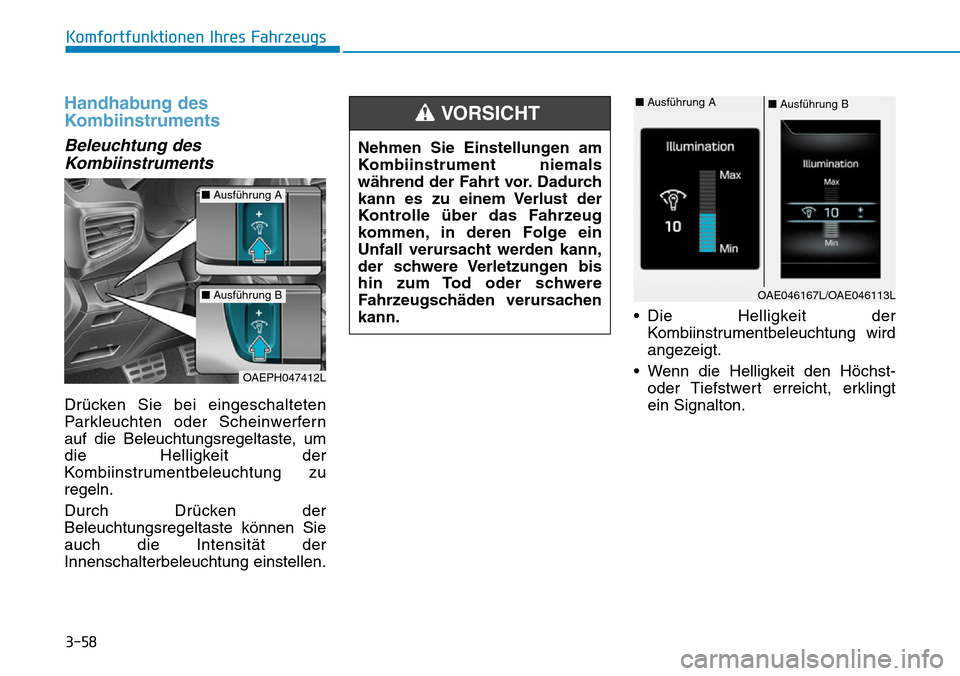

Handhabung des
Kombiinstruments
Beleuchtung desKombiinstruments
Drücken Sie bei eingeschalteten
Parkleuchten oder Scheinwerfern
auf die Beleuchtungsregeltaste, um
die Helligkeit der
Kombiinstrumentbeleuchtung zu
regeln.
Durch Drücken der
Beleuchtungsregeltaste können Sie
auch die Intensität der
Innenschalterbeleuchtung einstellen. • Die Helligkeit der
Kombiinstrumentbeleuchtung wird
angezeigt.
• Wenn die Helligkeit den Höchst- oder Tiefstwert erreicht, erklingt
ein Signalton.
Nehmen Sie Einstellungen am
Kombiinstrument niemals
während der Fahrt vor. Dadurch
kann es zu einem Verlust der
Kontrolle über das Fahrzeug
kommen, in deren Folge ein
Unfall verursacht werden kann,
der schwere Verletzungen bis
hin zum Tod oder schwere
Fahrzeugschäden verursachen
kann.
VORSICHT■
Ausführung B■Ausführung A
OAE046167L/OAE046113L
OAEPH047412L
■Ausführung A
■Ausführung B

3-59
Komfortfunktionen Ihres Fahrzeugs
3
Instrumente
Tachometer
Der Tachometer zeigt die
Fahrgeschwindigkeit in Kilometern
pro Stunde (km/h) und/oder in
Meilen pro Stunde (MPH) an.
Die Anzeige am Tachometer des
Typs B ändert sich je nachdem, ob
der Modus ECO oder SPORT
gewählt ist. Befindet sich der
Wählhebel in der Stellung S (Sport),
so ist der SPORT-Modus gewählt,
befindet er sich in der Stellung D
(Drive), so ist der ECO-Modus
gewählt.
Näheres dazu finden Sie unter
"Doppelkupplungsgetriebe" in
Kapitel 5.
Drehzahlmesser
Der Drehzahlmesser zeigt die
ungefähre Motordrehzahl in
Umdrehungen pro Minute (U/min) an.
Beachten Sie den Drehzahlmesser,
um die geeigneten Schaltpunkte zu
wählen und um das Fahren mit
unter- oder übertourigen
Motordrehzahlen zu vermeiden.
Lassen Sie die Motordrehzahl
nicht in den ROTEN BEREICH
gelangen. Andernfalls drohen
schwere Motorschäden.
ANMERKUNG
OAE046102
OAE046103
■Ausführung A
■Ausführung B
• ECO-Modus gewählt
OAE046104
■ Ausführung B
• SPORT-Modus gewählt
OAE046106
■ Ausführung B
• SPORT-Modus gewählt

3-60
Komfortfunktionen Ihres Fahrzeugs

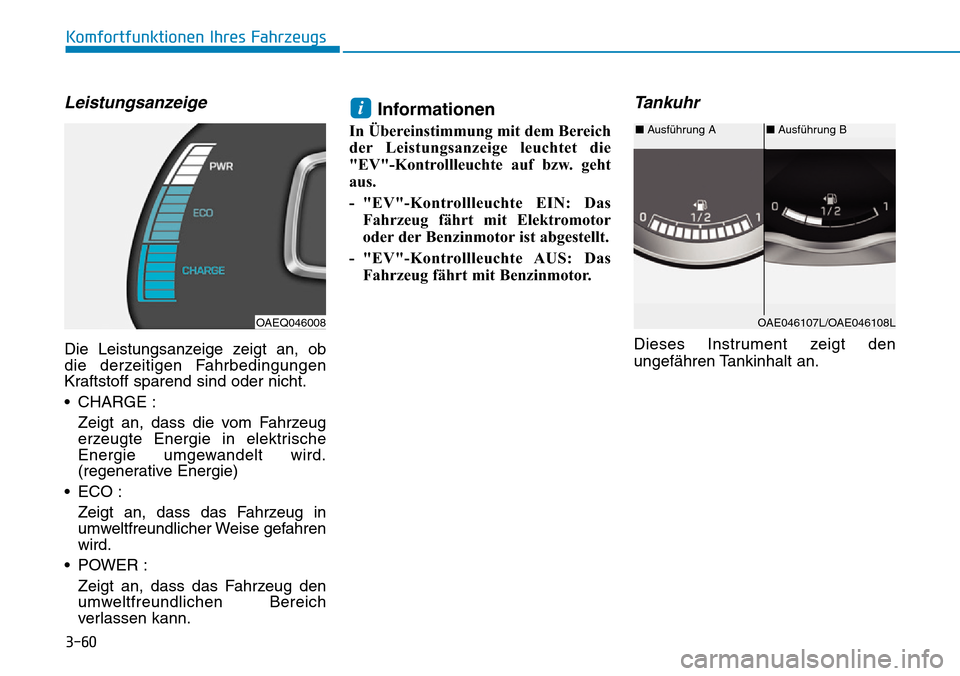

Leistungsanzeige
Die Leistungsanzeige zeigt an, ob
die derzeitigen Fahrbedingungen
Kraftstoff sparend sind oder nicht.
• CHARGE :Zeigt an, dass die vom Fahrzeug
erzeugte Energie in elektrische
Energie umgewandelt wird.
(regenerative Energie)
• ECO : Zeigt an, dass das Fahrzeug in
umweltfreundlicher Weise gefahren
wird.
• POWER : Zeigt an, dass das Fahrzeug den
umweltfreundlichen Bereich
verlassen kann.
Informationen
In Übereinstimmung mit dem Bereich
der Leistungsanzeige leuchtet die
"EV"-Kontrollleuchte auf bzw. geht
aus.
- "EV"-Kontrollleuchte EIN: DasFahrzeug fährt mit Elektromotor
oder der Benzinmotor ist abgestellt.
- "EV"-Kontrollleuchte AUS: Das Fahrzeug fährt mit Benzinmotor.
Tankuhr
Dieses Instrument zeigt den
ungefähren Tankinhalt an.
i
OAEQ046008
■ Ausführung B■Ausführung A
OAE046107L/OAE046108L

3-61
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
• Angaben zur Größe desKraftstofftanks finden Sie in
Kapitel 8.
• Die Tankuhr wird durch eine Warnleuchte ergänzt, die
aufleuchtet, wenn der Tank fast leer
ist.
• Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die
Tankwarnleuchte leuchtet früher
auf als sonst.
Fahren Sie nach Möglichkeit nicht
mit sehr wenig Tankinhalt. Wenn
dem Fahrzeug der Kraftstoff
ausgeht, kann dies
Fehlzündungen verursachen, die
den Katalysator beschädigen.
Ladestandsanzeige derHybridbatterie
Diese Anzeige zeigt die verbliebene
Kapazität der Hybridbatterie an.
Liegt der Ladezustand in der Nähe
von "0 oder L (Low)", wird der
Verbrennungsmotor automatisch
gestartet, um die Batterie zu laden.
Wenn aber die Serviceanzeige ( )
und die Störungsleuchte (MIL) ( )
aufleuchten, wenn der Ladezustand
der Hybridbatterie in der Nähe von "0
oder L (Low)" liegt, empfehlen wir,
das Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.ANMERKUNG
i
Wenn dem Fahrzeug der
Kraftstoff ausgeht, kann es für
die Fahrzeuginsassen
gefährlich werden.
Halten Sie unbedingt an und
tanken Sie nach, sobald die
Tankwarnleuchte aufleuchtet
oder die Tankuhr sich der
Markierung "0" oder "E" (Empty
= leer) nähert.
VORSICHT
■ Hybridfahrzeug■Plug-in-Hybridfahrzeug
OAEQ046009L/OAEPH047522L

3-62
Komfortfunktionen Ihres Fahrzeugs

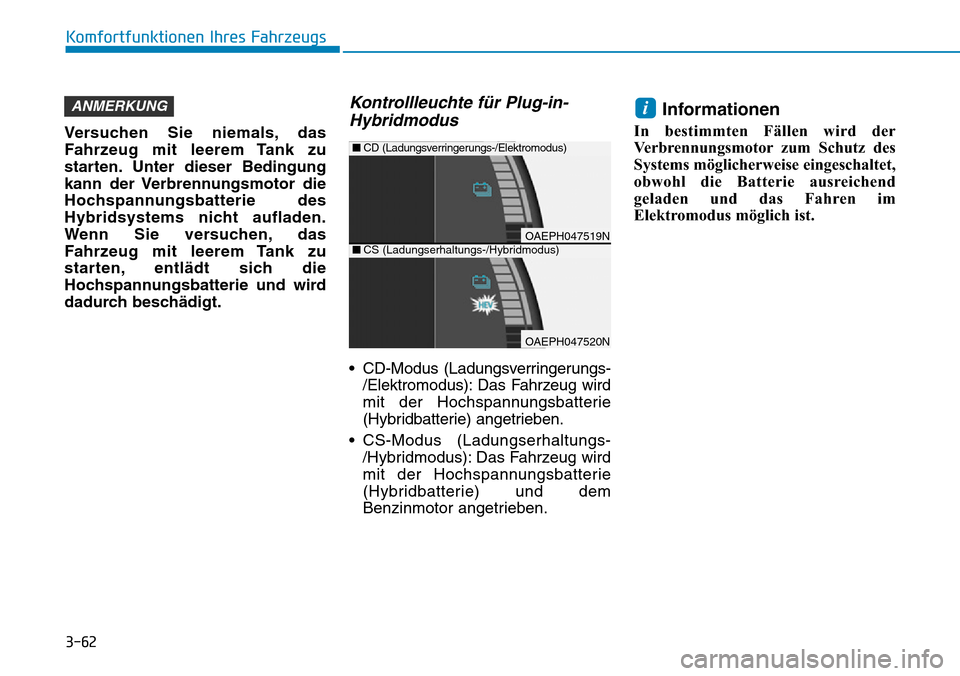

Versuchen Sie niemals, das
Fahrzeug mit leerem Tank zu
starten. Unter dieser Bedingung
kann der Verbrennungsmotor die
Hochspannungsbatterie des
Hybridsystems nicht aufladen.
Wenn Sie versuchen, das
Fahrzeug mit leerem Tank zu
starten, entlädt sich die
Hochspannungsbatterie und wird
dadurch beschädigt.
Kontrollleuchte für Plug-in- Hybridmodus
• CD-Modus (Ladungsverringerungs-
/Elektromodus): Das Fahrzeug wird
mit der Hochspannungsbatterie
(Hybridbatterie) angetrieben.
• CS-Modus (Ladungserhaltungs- /Hybridmodus): Das Fahrzeug wird
mit der Hochspannungsbatterie
(Hybridbatterie) und dem
Benzinmotor angetrieben.
Informationen
In bestimmten Fällen wird der
Verbrennungsmotor zum Schutz des
Systems möglicherweise eingeschaltet,
obwohl die Batterie ausreichend
geladen und das Fahren im
Elektromodus möglich ist.
iANMERKUNG
OAEPH047519N
■ CD (Ladungsverringerungs-/Elektromodus)
OAEPH047520N
■CS (Ladungserhaltungs-/Hybridmodus)

3-63
Komfortfunktionen Ihres Fahrzeugs
3

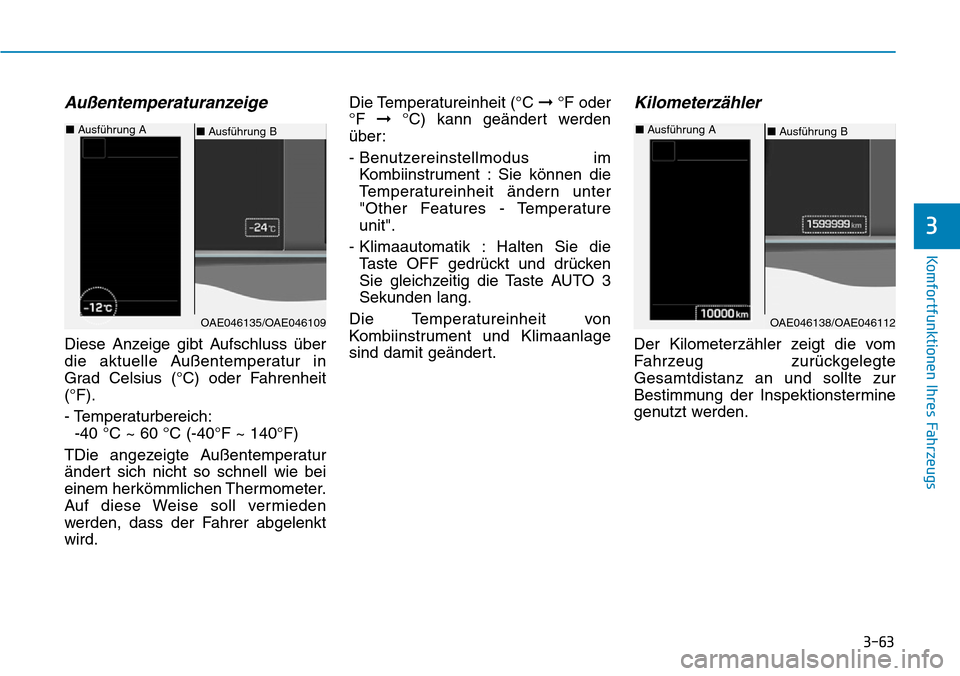

Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über
die aktuelle Außentemperatur in
Grad Celsius (°C) oder Fahrenheit
(°F).
- Temperaturbereich:-40 °C ~ 60 °C (-40°F ~ 140°F)
TDie angezeigte Außentemperatur
ändert sich nicht so schnell wie bei
einem herkömmlichen Thermometer.
Auf diese Weise soll vermieden
werden, dass der Fahrer abgelenkt
wird. Die Temperatureinheit (°C
➞°F oder
°F ➞°C) kann geändert werden
über:
- Benutzereinstellmodus im Kombiinstrument : Sie können die
Temperatureinheit ändern unter
"Other Features - Temperature
unit".
- Klimaautomatik : Halten Sie die Taste OFF gedrückt und drücken
Sie gleichzeitig die Taste AUTO 3
Sekunden lang.
Die Temperatureinheit von
Kombiinstrument und Klimaanlage
sind damit geändert.
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte
Gesamtdistanz an und sollte zur
Bestimmung der Inspektionstermine
genutzt werden.
OAE046138/OAE046112
■ Ausführung B
■
Ausführung A
OAE046135/OAE046109
■Ausführung B
■
Ausführung A

3-64
Komfortfunktionen Ihres Fahrzeugs

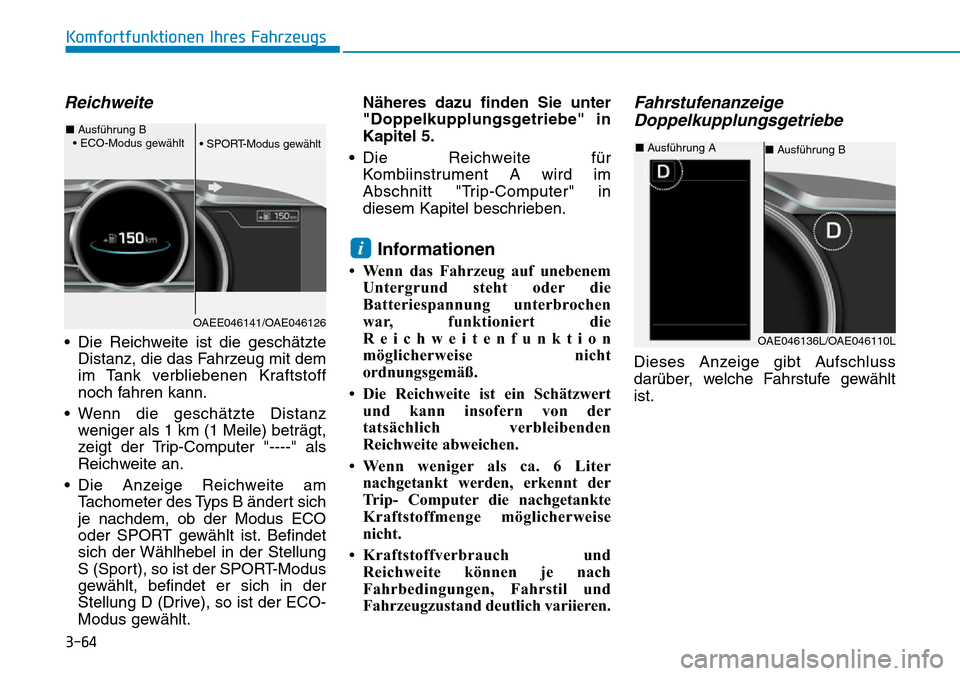

Reichweite
• Die Reichweite ist die geschätzteDistanz, die das Fahrzeug mit dem
im Tank verbliebenen Kraftstoff
noch fahren kann.
• Wenn die geschätzte Distanz weniger als 1 km (1 Meile) beträgt,
zeigt der Trip-Computer "----" als
Reichweite an.
• Die Anzeige Reichweite am Tachometer des Typs B ändert sich
je nachdem, ob der Modus ECO
oder SPORT gewählt ist. Befindet
sich der Wählhebel in der Stellung
S (Sport), so ist der SPORT-Modus
gewählt, befindet er sich in der
Stellung D (Drive), so ist der ECO-
Modus gewählt. Näheres dazu finden Sie unter
"Doppelkupplungsgetriebe" in
Kapitel 5.
• Die Reichweite für Kombiinstrument A wird im
Abschnitt "Trip-Computer" in
diesem Kapitel beschrieben.
Informationen
• Wenn das Fahrzeug auf unebenemUntergrund steht oder die
Batteriespannung unterbrochen
war, funktioniert die
Reichweitenfunktion
möglicherweise nicht
ordnungsgemäß.
• Die Reichweite ist ein Schätzwert und kann insofern von der
tatsächlich verbleibenden
Reichweite abweichen.
• Wenn weniger als ca. 6 Liter nachgetankt werden, erkennt der
Trip- Computer die nachgetankte
Kraftstoffmenge möglicherweise
nicht.
• Kraftstoffverbrauch und Reichweite können je nach
Fahrbedingungen, Fahrstil und
Fahrzeugzustand deutlich variieren.
FahrstufenanzeigeDoppelkupplungsgetriebe
Dieses Anzeige gibt Aufschluss
darüber, welche Fahrstufe gewählt
ist.
i
OAE046136L/OAE046110L
■ Ausführung B
■
Ausführung A
OAEE046141/OAE046126
■Ausführung B
• ECO-Modus gewählt • SPORT-Modus gewählt

3-65
Komfortfunktionen Ihres Fahrzeugs
3

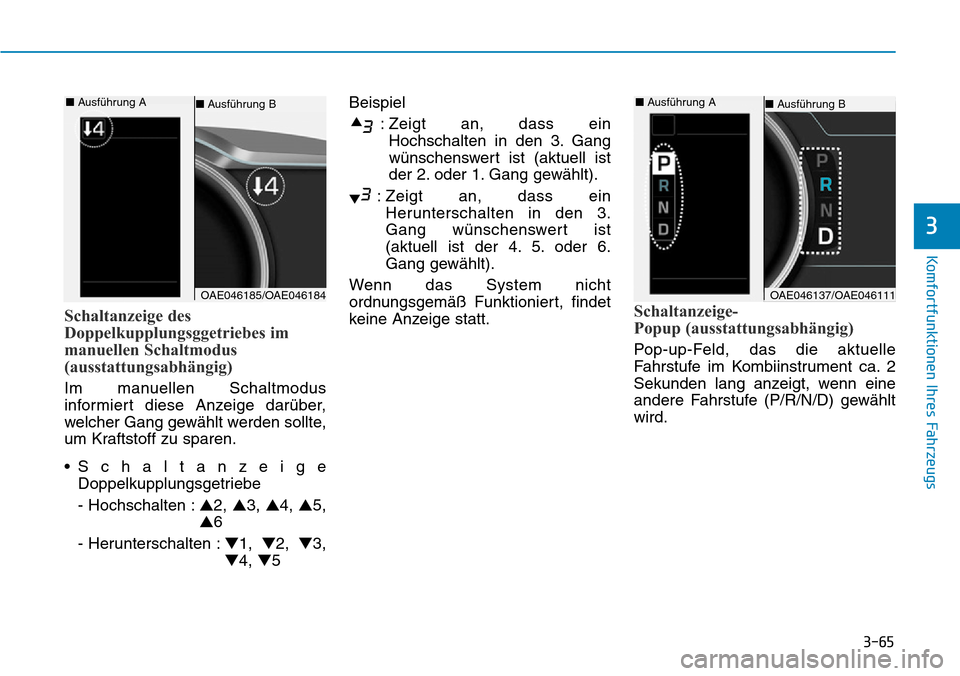

Schaltanzeige des
Doppelkupplungsggetriebes im
manuellen Schaltmodus
(ausstattungsabhängig)
Im manuellen Schaltmodus
informiert diese Anzeige darüber,
welcher Gang gewählt werden sollte,
um Kraftstoff zu sparen.
•SchaltanzeigeDoppelkupplungsgetriebe
- Hochschalten : ▲2, ▲3, ▲4, ▲5,
▲6
- Herunterschalten : ▼1, ▼2, ▼3,
▼4, ▼5 Beispiel
: Zeigt an, dass einHochschalten in den 3. Gang
wünschenswert ist (aktuell ist
der 2. oder 1. Gang gewählt).
: Zeigt an, dass ein Herunterschalten in den 3.
Gang wünschenswert ist
(aktuell ist der 4. 5. oder 6.
Gang gewählt).
Wenn das System nicht
ordnungsgemäß Funktioniert, findet
keine Anzeige statt.
Schaltanzeige-
Popup (ausstattungsabhängig)
Pop-up-Feld, das die aktuelle
Fahrstufe im Kombiinstrument ca. 2
Sekunden lang anzeigt, wenn eine
andere Fahrstufe (P/R/N/D) gewählt
wird.
OAE046137/OAE046111
■ Ausführung B
■
Ausführung A
OAE046185/OAE046184
■Ausführung B
■
Ausführung A
