2019 Hyundai Ioniq Plug-in Hybrid Betriebsanleitung (in German)

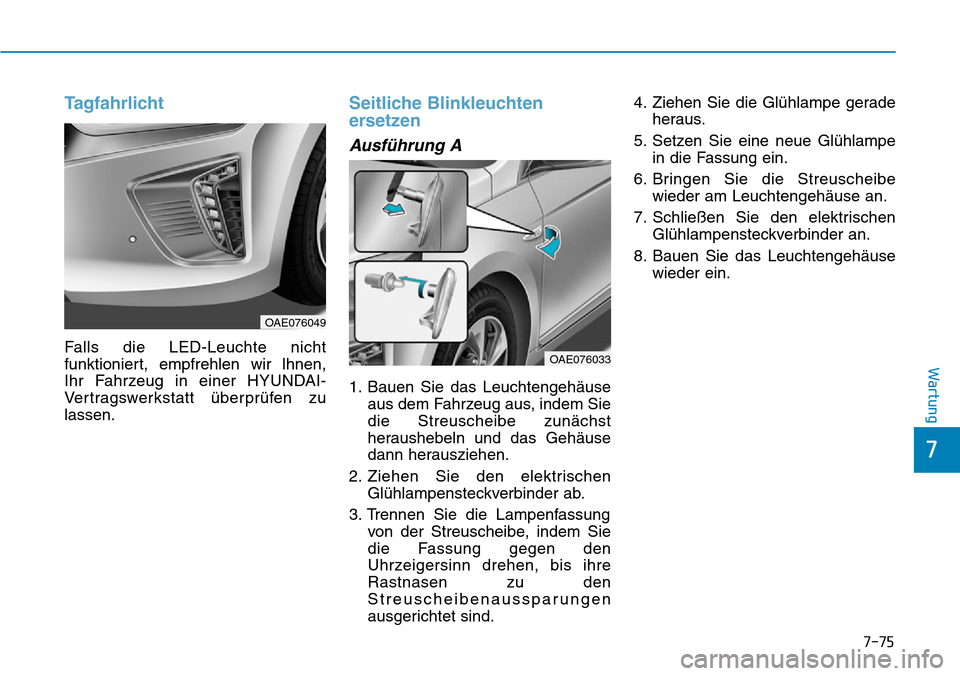

7-75
7
Wartung
Tagfahrlicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Seitliche Blinkleuchten
ersetzen
Ausführung A
1. Bauen Sie das Leuchtengehäuseaus dem Fahrzeug aus, indem Sie
die Streuscheibe zunächst
heraushebeln und das Gehäuse
dann herausziehen.
2. Ziehen Sie den elektrischen Glühlampensteckverbinder ab.
3. Trennen Sie die Lampenfassung von der Streuscheibe, indem Sie
die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Streuscheibenaussparungen
ausgerichtet sind. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein.
6. Bringen Sie die Streuscheibe wieder am Leuchtengehäuse an.
7. Schließen Sie den elektrischen Glühlampensteckverbinder an.
8. Bauen Sie das Leuchtengehäuse wieder ein.
OAE076033
OAE076049

7-76
Wartung
Ausführung B
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
Brems-/Rücklicht und
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher.OAE076035
OAE076034
OAE076037

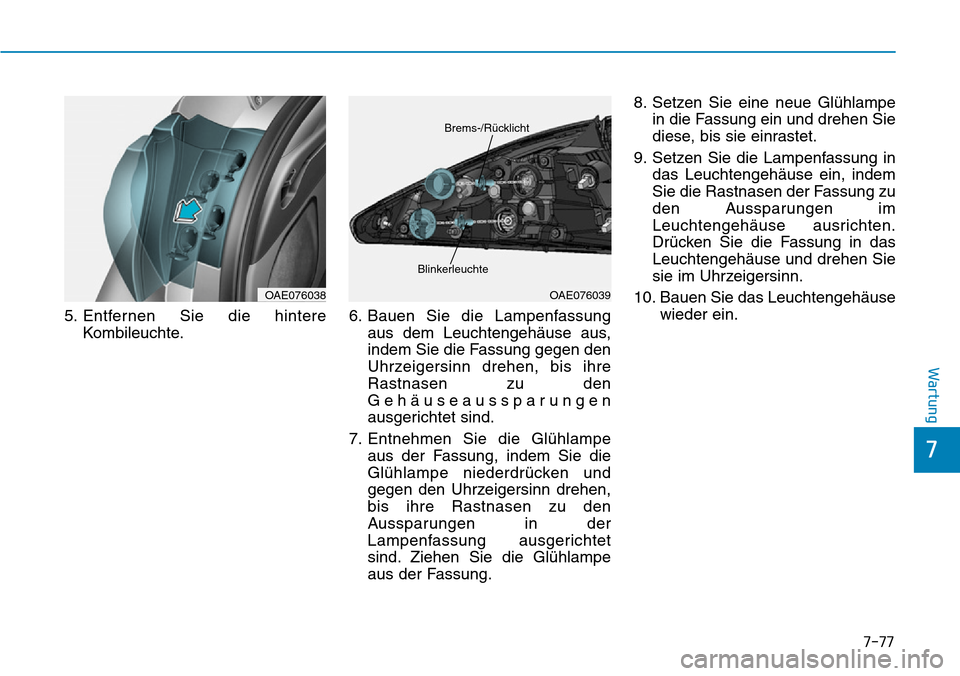

7-77
7
Wartung
5. Entfernen Sie die hintereKombileuchte. 6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung. 8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
OAE076039
Brems-/Rücklicht
Blinkerleuchte
OAE076038

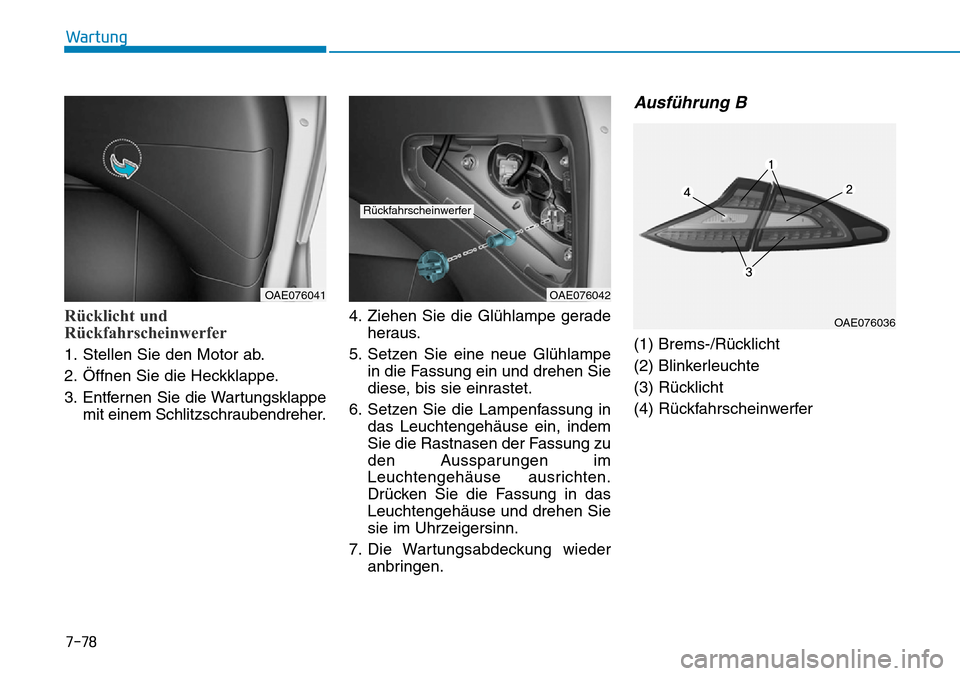

7-78
Wartung
Rücklicht und
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem Schlitzschraubendreher. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder anbringen.
Ausführung B
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
OAE076036
OAE076042
Rückfahrscheinwerfer
OAE076041

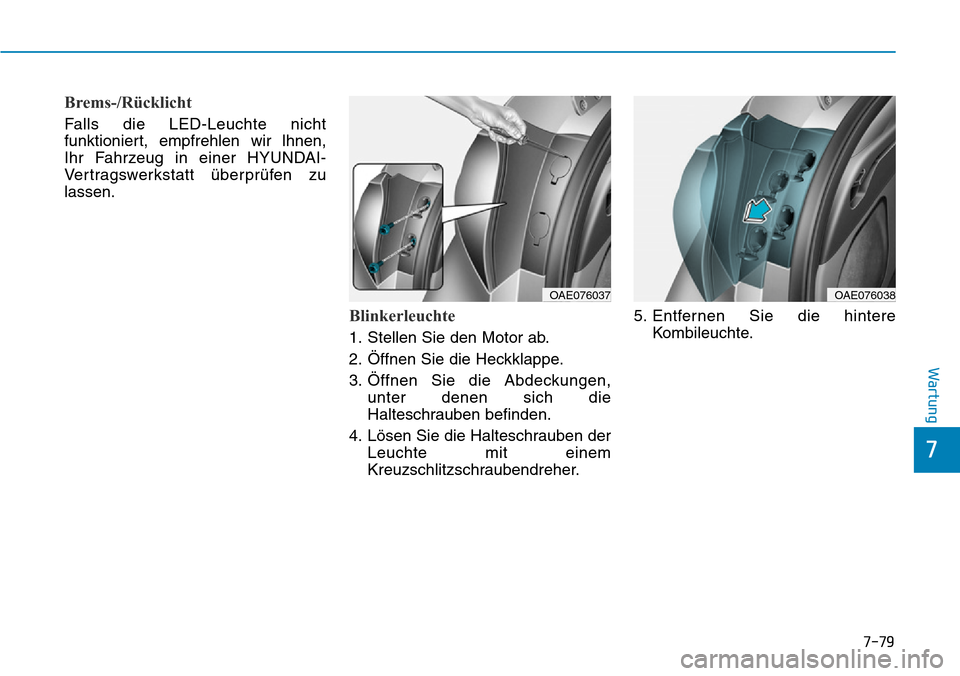

7-79
7
Wartung
Brems-/Rücklicht
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher. 5. Entfernen Sie die hintere
Kombileuchte.
OAE076038OAE076037

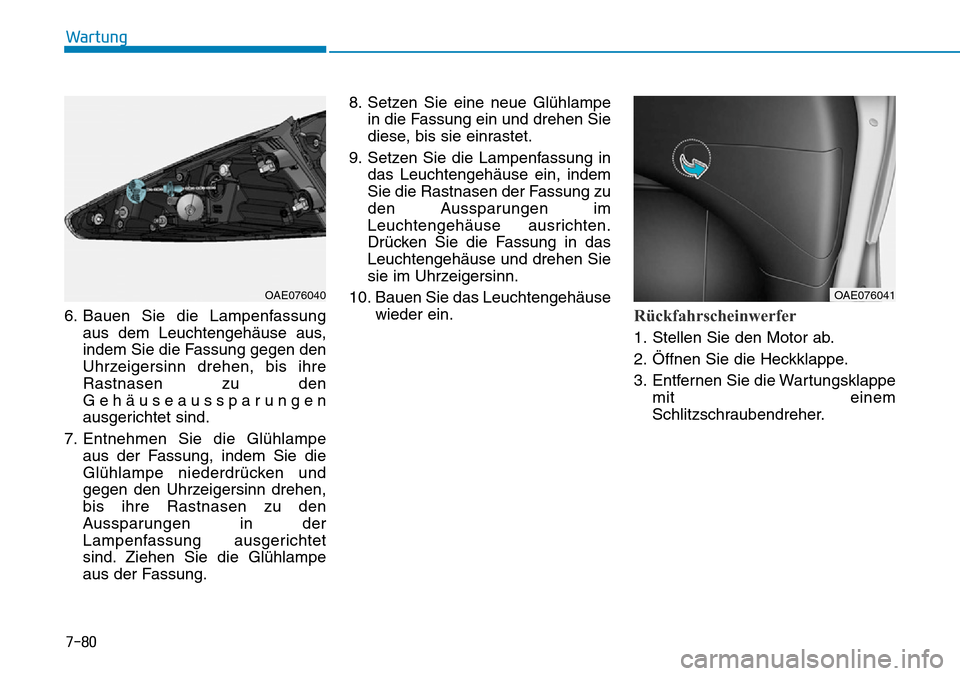

7-80
Wartung
6. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung. 8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem
Schlitzschraubendreher.
OAE076041OAE076040

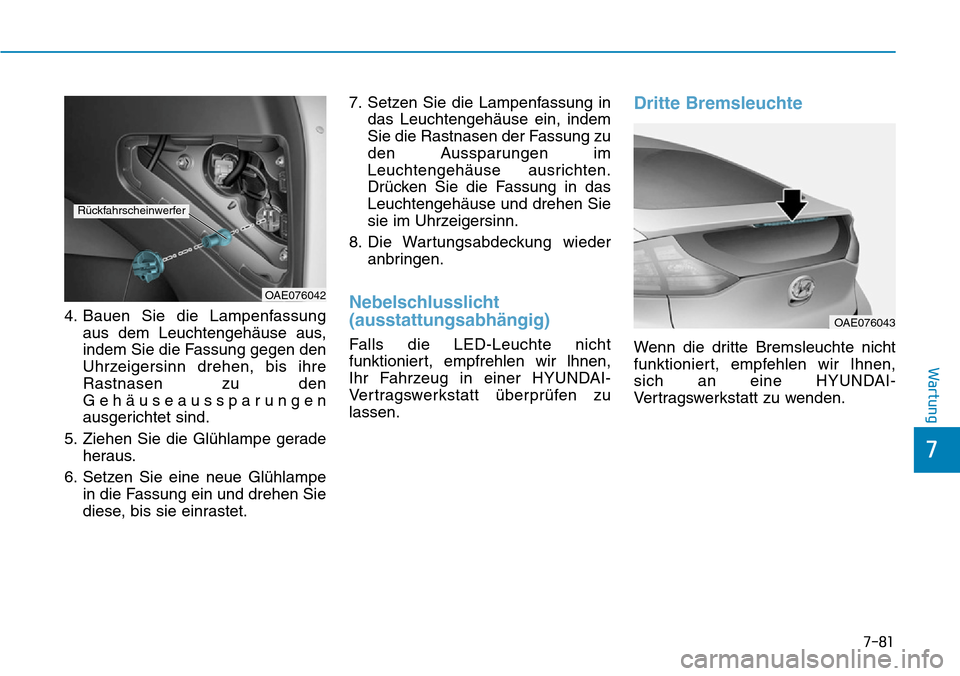

7-81
7
Wartung
4. Bauen Sie die Lampenfassungaus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
5. Ziehen Sie die Glühlampe gerade heraus.
6. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet. 7. Setzen Sie die Lampenfassung in
das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
8. Die Wartungsabdeckung wieder anbringen.Nebelschlusslicht
(ausstattungsabhängig)
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
OAE076043
OAE076042
Rückfahrscheinwerfer

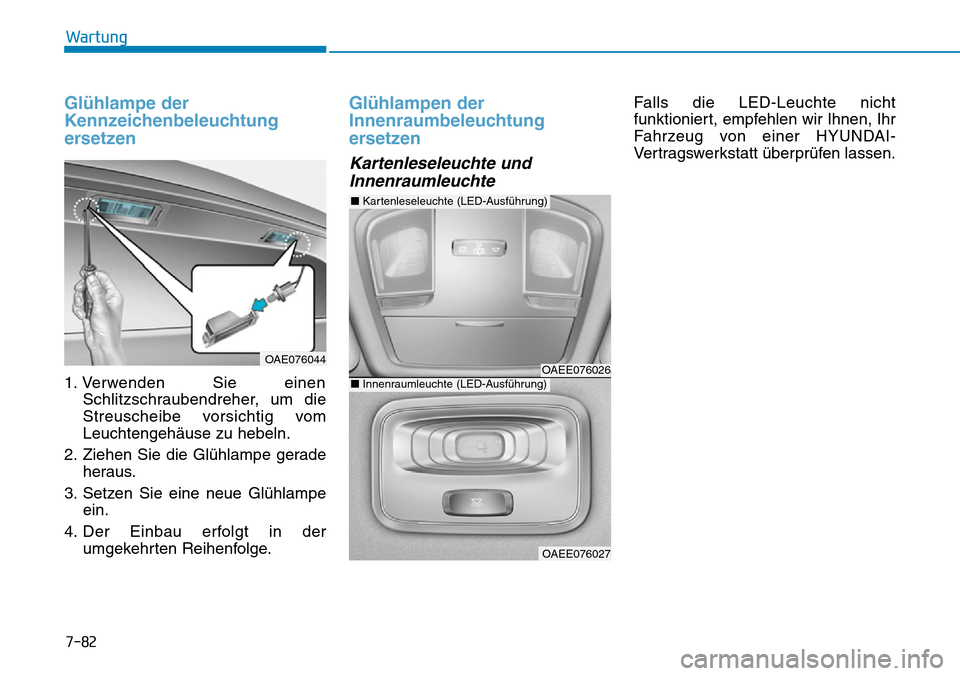

7-82
Wartung
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe ein.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge.
Glühlampen der
Innenraumbeleuchtung
ersetzen
Kartenleseleuchte undInnenraumleuchte
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OAEE076026
OAEE076027
■ Kartenleseleuchte (LED-Ausführung)
■Innenraumleuchte (LED-Ausführung)
OAE076044
