2019 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

prtljažniku; svetlo se automatski gasi
prilikom zatvaranja prtljažnika (videti i
"Unutrašnja svetla").
Ako zaboravite da zatvorite prtljažnik,
da bi se sačuvao akumulator, svetlo se
automatski gasi nakon nekoliko minuta.

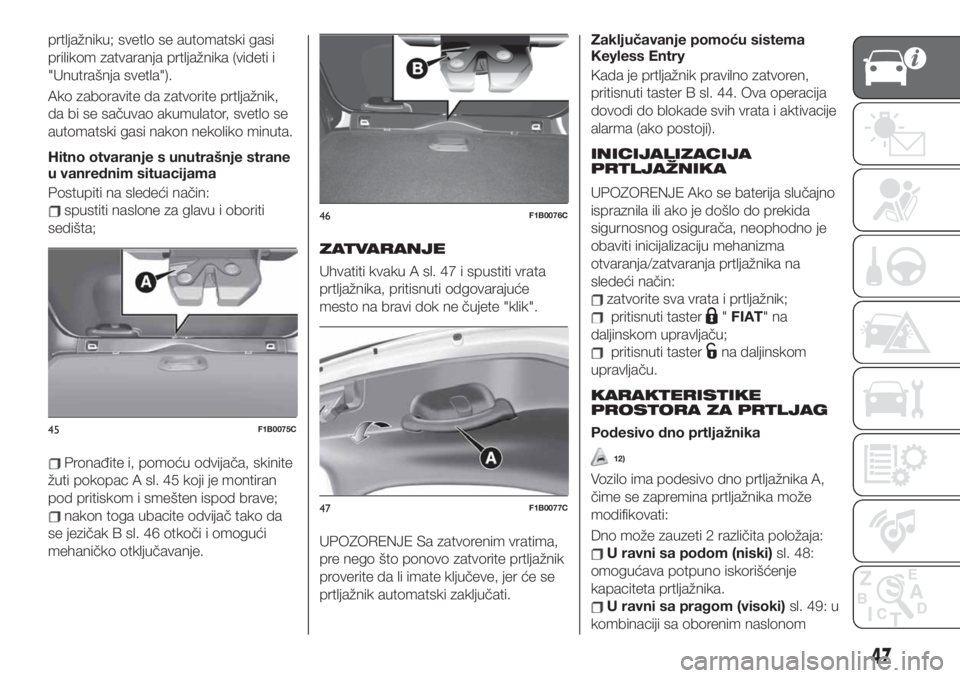

Hitno otvaranje s unutrašnje strane
u vanrednim situacijama
Postupiti na sledeći način:
spustiti naslone za glavu i oboriti
sedišta;
Pronađite i, pomoću odvijača, skinite
žuti pokopac A sl. 45 koji je montiran
pod pritiskom i smešten ispod brave;
nakon toga ubacite odvijač tako da
se jezičak B sl. 46 otkoči i omogući
mehaničko otključavanje.
ZATVARANJE
Uhvatiti kvaku A sl. 47 i spustiti vrata
prtljažnika, pritisnuti odgovarajuće
mesto na bravi dok ne čujete "klik".
UPOZORENJE Sa zatvorenim vratima,
pre nego što ponovo zatvorite prtljažnik
proverite da li imate ključeve, jer će se
prtljažnik automatski zaključati.
Zaključavanje pomoću sistema
Keyless Entry
Kada je prtljažnik pravilno zatvoren,
pritisnuti taster B sl. 44. Ova operacija
dovodi do blokade svih vrata i aktivacije
alarma (ako postoji).
INICIJALIZACIJA
PRTLJAŽNIKA
UPOZORENJE Ako se baterija slučajno
ispraznila ili ako je došlo do prekida
sigurnosnog osigurača, neophodno je
obaviti inicijalizaciju mehanizma
otvaranja/zatvaranja prtljažnika na
sledeći način:
zatvorite sva vrata i prtljažnik;
pritisnuti taster"FIAT"na
daljinskom upravljaču;
pritisnuti tasterna daljinskom
upravljaču.
KARAKTERISTIKE
PROSTORA ZA PRTLJAG
Podesivo dno prtljažnika
12)
Vozilo ima podesivo dno prtljažnika A,
čime se zapremina prtljažnika može
modifikovati:
Dno može zauzeti 2 različita položaja:
U ravni sa podom (niski)sl. 48:
omogućava potpuno iskorišćenje
kapaciteta prtljažnika.
U ravni sa pragom (visoki)sl. 49: u
kombinaciji sa oborenim naslonom
45F1B0075C
46F1B0076C
47F1B0077C
47

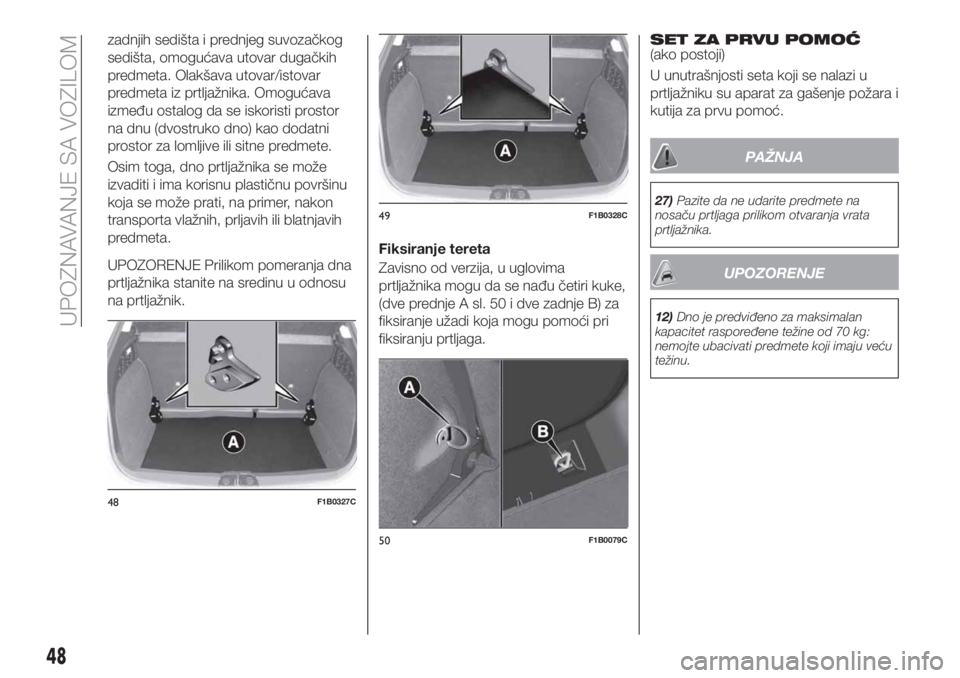

zadnjih sedišta i prednjeg suvozačkog
sedišta, omogućava utovar dugačkih
predmeta. Olakšava utovar/istovar
predmeta iz prtljažnika. Omogućava
između ostalog da se iskoristi prostor
na dnu (dvostruko dno) kao dodatni
prostor za lomljive ili sitne predmete.
Osim toga, dno prtljažnika se može
izvaditi i ima korisnu plastičnu površinu
koja se može prati, na primer, nakon
transporta vlažnih, prljavih ili blatnjavih
predmeta.
UPOZORENJE Prilikom pomeranja dna
prtljažnika stanite na sredinu u odnosu
na prtljažnik.
Fiksiranje tereta
Zavisno od verzija, u uglovima
prtljažnika mogu da se nađu četiri kuke,
(dve prednje A sl. 50 i dve zadnje B) za
fiksiranje užadi koja mogu pomoći pri
fiksiranju prtljaga.
SET ZA PRVU POMOĆ(ako postoji)
U unutrašnjosti seta koji se nalazi u
prtljažniku su aparat za gašenje požara i
kutija za prvu pomoć.
PAŽNJA
27)Pazite da ne udarite predmete na
nosaču prtljaga prilikom otvaranja vrata
prtljažnika.
UPOZORENJE
12)Dno je predviđeno za maksimalan
kapacitet raspoređene težine od 70 kg:
nemojte ubacivati predmete koji imaju veću
težinu.
48F1B0327C
49F1B0328C
50F1B0079C
48

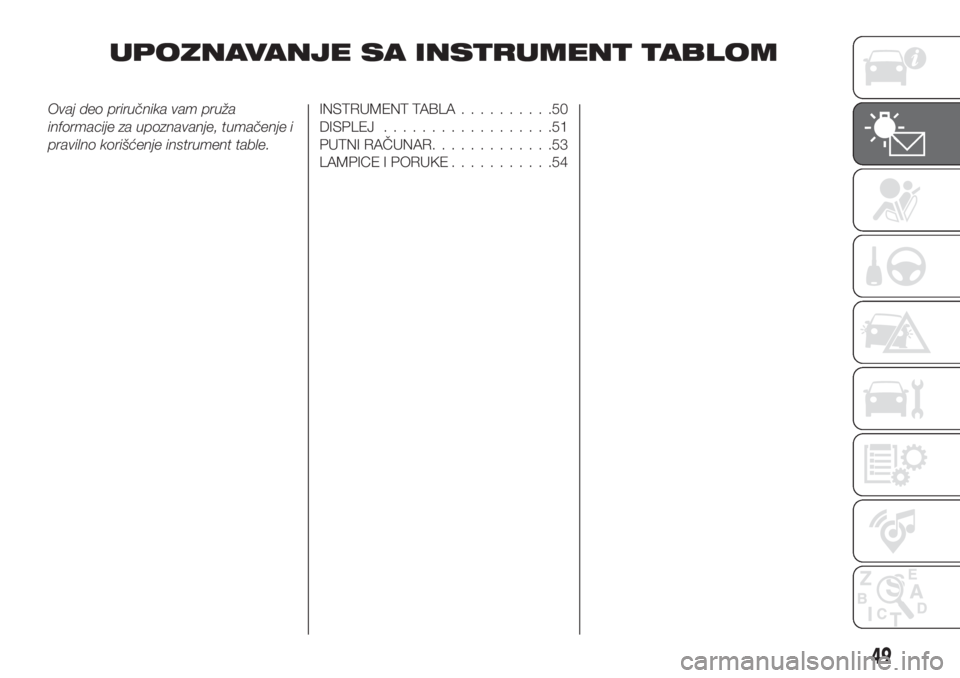

UPOZNAVANJE SA VOZILOM

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA..........50
DISPLEJ..................51
PUTNI RAČUNAR.............53
LAMPICE I PORUKE...........54
49

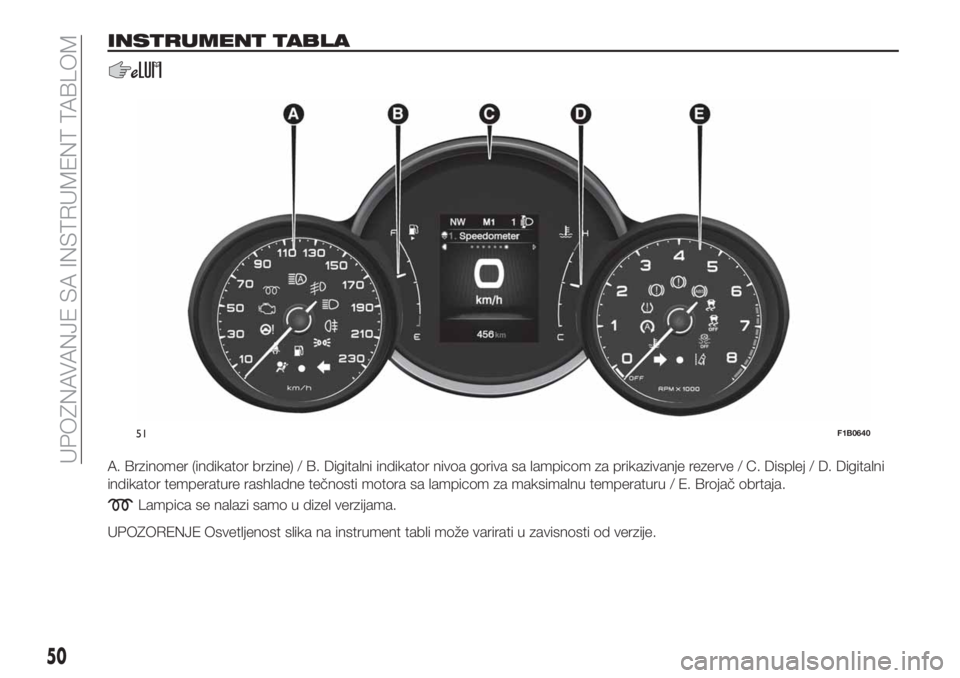

INSTRUMENT TABLA
A. Brzinomer (indikator brzine) / B. Digitalni indikator nivoa goriva sa lampicom za prikazivanje rezerve / C. Displej / D. Digitalni
indikator temperature rashladne tečnosti motora sa lampicom za maksimalnu temperaturu / E. Brojač obrtaja.
Lampica se nalazi samo u dizel verzijama.
UPOZORENJE Osvetljenost slika na instrument tabli može varirati u zavisnosti od verzije.
51F1B0640
50
UPOZNAVANJE SA INSTRUMENT TABLOM

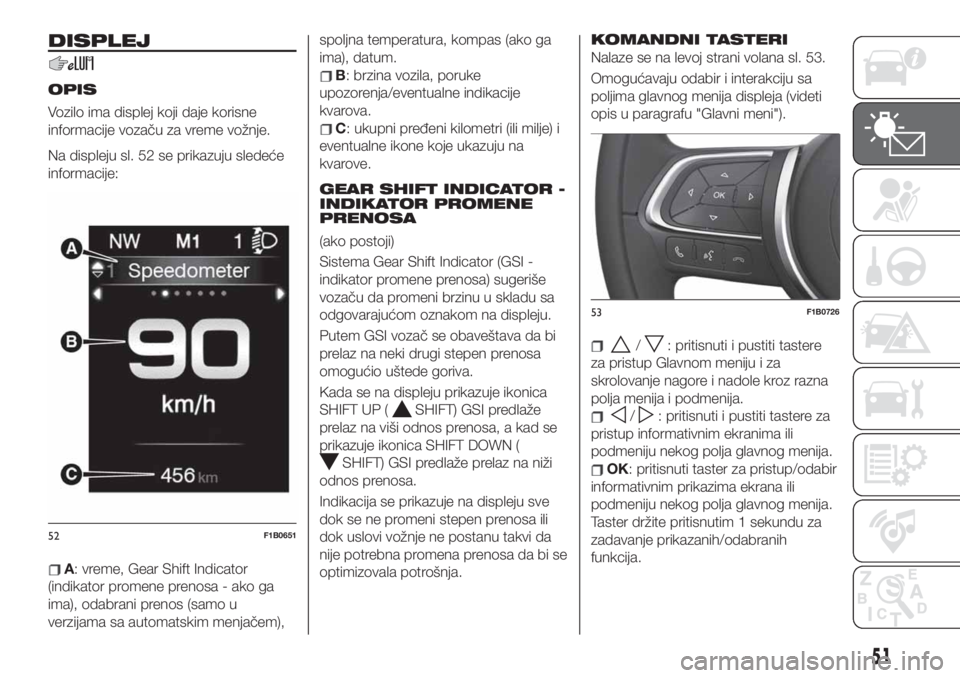

DISPLEJ
OPIS
Vozilo ima displej koji daje korisne
informacije vozaču za vreme vožnje.
Na displeju sl. 52 se prikazuju sledeće
informacije:
A: vreme, Gear Shift Indicator
(indikator promene prenosa - ako ga
ima), odabrani prenos (samo u
verzijama sa automatskim menjačem),spoljna temperatura, kompas (ako ga
ima), datum.
B: brzina vozila, poruke
upozorenja/eventualne indikacije
kvarova.
C: ukupni pređeni kilometri (ili milje) i
eventualne ikone koje ukazuju na
kvarove.
GEAR SHIFT INDICATOR -
INDIKATOR PROMENE
PRENOSA
(ako postoji)
Sistema Gear Shift Indicator (GSI -
indikator promene prenosa) sugeriše
vozaču da promeni brzinu u skladu sa
odgovarajućom oznakom na displeju.
Putem GSI vozač se obaveštava da bi
prelaz na neki drugi stepen prenosa
omogućio uštede goriva.
Kada se na displeju prikazuje ikonica
SHIFT UP (
SHIFT) GSI predlaže
prelaz na viši odnos prenosa, a kad se
prikazuje ikonica SHIFT DOWN (
SHIFT) GSI predlaže prelaz na niži
odnos prenosa.
Indikacija se prikazuje na displeju sve
dok se ne promeni stepen prenosa ili
dok uslovi vožnje ne postanu takvi da
nije potrebna promena prenosa da bi se
optimizovala potrošnja.
KOMANDNI TASTERI
Nalaze se na levoj strani volana sl. 53.
Omogućavaju odabir i interakciju sa
poljima glavnog menija displeja (videti
opis u paragrafu "Glavni meni").
/: pritisnuti i pustiti tastere
za pristup Glavnom meniju i za
skrolovanje nagore i nadole kroz razna
polja menija i podmenija.
/: pritisnuti i pustiti tastere za
pristup informativnim ekranima ili
podmeniju nekog polja glavnog menija.
OK: pritisnuti taster za pristup/odabir
informativnim prikazima ekrana ili
podmeniju nekog polja glavnog menija.
Taster držite pritisnutim 1 sekundu za
zadavanje prikazanih/odabranih
funkcija.
52F1B0651
53F1B0726
51

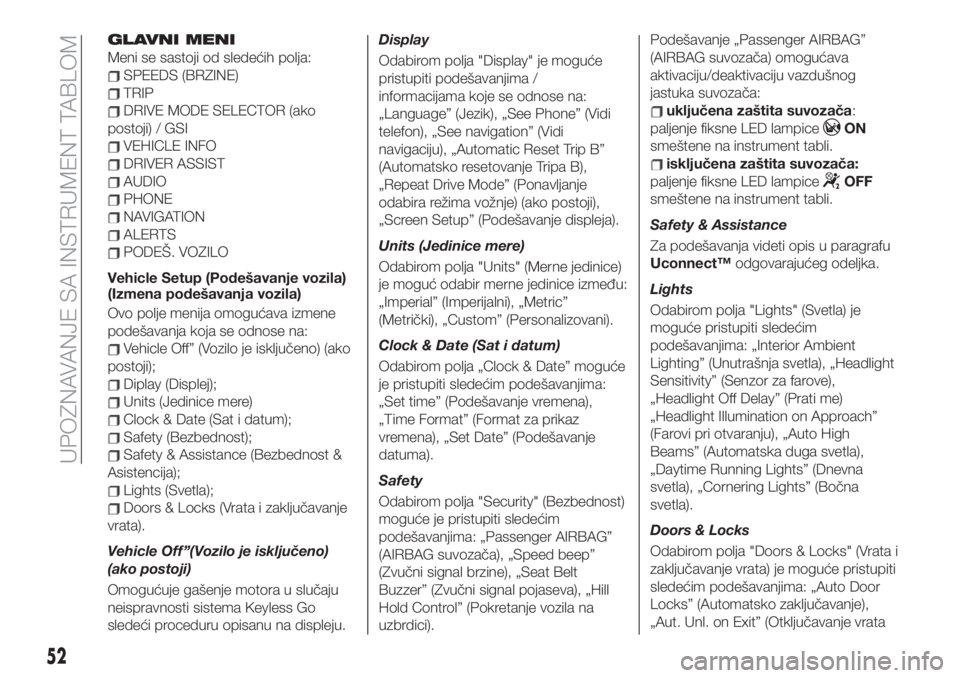

GLAVNI MENI
Meni se sastoji od sledećih polja:
SPEEDS (BRZINE)
TRIP
DRIVE MODE SELECTOR (ako
postoji) / GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO
PHONE
NAVIGATION
ALERTS
PODEŠ. VOZILO
Vehicle Setup (Podešavanje vozila)
(Izmena podešavanja vozila)
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
Vehicle Off” (Vozilo je isključeno) (ako
postoji);
Diplay (Displej);
Units (Jedinice mere)
Clock & Date (Sat i datum);
Safety (Bezbednost);
Safety & Assistance (Bezbednost &
Asistencija);
Lights (Svetla);
Doors & Locks (Vrata i zaključavanje
vrata).
Vehicle Off”(Vozilo je isključeno)
(ako postoji)
Omogućuje gašenje motora u slučaju
neispravnosti sistema Keyless Go
sledeći proceduru opisanu na displeju.Display
Odabirom polja "Display" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na:
„Language” (Jezik), „See Phone” (Vidi
telefon), „See navigation” (Vidi
navigaciju), „Automatic Reset Trip B”
(Automatsko resetovanje Tripa B),
„Repeat Drive Mode” (Ponavljanje
odabira režima vožnje) (ako postoji),
„Screen Setup” (Podešavanje displeja).
Units (Jedinice mere)
Odabirom polja "Units" (Merne jedinice)
je moguć odabir merne jedinice između:
„Imperial” (Imperijalni), „Metric”
(Metrički), „Custom” (Personalizovani).
Clock & Date (Sat i datum)
Odabirom polja „Clock & Date” moguće
je pristupiti sledećim podešavanjima:
„Set time” (Podešavanje vremena),
„Time Format” (Format za prikaz
vremena), „Set Date” (Podešavanje
datuma).
Safety
Odabirom polja "Security" (Bezbednost)
moguće je pristupiti sledećim
podešavanjima: „Passenger AIRBAG”
(AIRBAG suvozača), „Speed beep”
(Zvučni signal brzine), „Seat Belt
Buzzer” (Zvučni signal pojaseva), „Hill
Hold Control” (Pokretanje vozila na
uzbrdici).Podešavanje „Passenger AIRBAG”
(AIRBAG suvozača) omogućava
aktivaciju/deaktivaciju vazdušnog
jastuka suvozača:
uključena zaštita suvozača:
paljenje fiksne LED lampice
ON
smeštene na instrument tabli.
isključena zaštita suvozača:
paljenje fiksne LED lampice
OFF
smeštene na instrument tabli.
Safety & Assistance
Za podešavanja videti opis u paragrafu
Uconnect™odgovarajućeg odeljka.
Lights
Odabirom polja "Lights" (Svetla) je
moguće pristupiti sledećim
podešavanjima: „Interior Ambient
Lighting” (Unutrašnja svetla), „Headlight
Sensitivity” (Senzor za farove),
„Headlight Off Delay” (Prati me)
„Headlight Illumination on Approach”
(Farovi pri otvaranju), „Auto High
Beams” (Automatska duga svetla),
„Daytime Running Lights” (Dnevna
svetla), „Cornering Lights” (Bočna
svetla).
Doors & Locks
Odabirom polja "Doors & Locks" (Vrata i
zaključavanje vrata) je moguće pristupiti
sledećim podešavanjima: „Auto Door
Locks” (Automatsko zaključavanje),
„Aut. Unl. on Exit” (Otključavanje vrata
52
UPOZNAVANJE SA INSTRUMENT TABLOM

pri izlasku), „Flash Headlights with
Lock” (Svetlo pri izlasku), „Horn with
Lock” (Sirena pri zaključavanju), „Horn
w/Rem.Strt” (Sirena pri daljinskom
startu motora), „Remote Unlock”
(Daljinsko otključavanje vrata), „Door
Unlock” (Otključavanje vrata) (verzije sa
Keyless Entry), „Keyless Entry” (Ulazak
bez ključa).
NAPOMENA U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis u
poglavlju "Multimedia" ili u dodatku

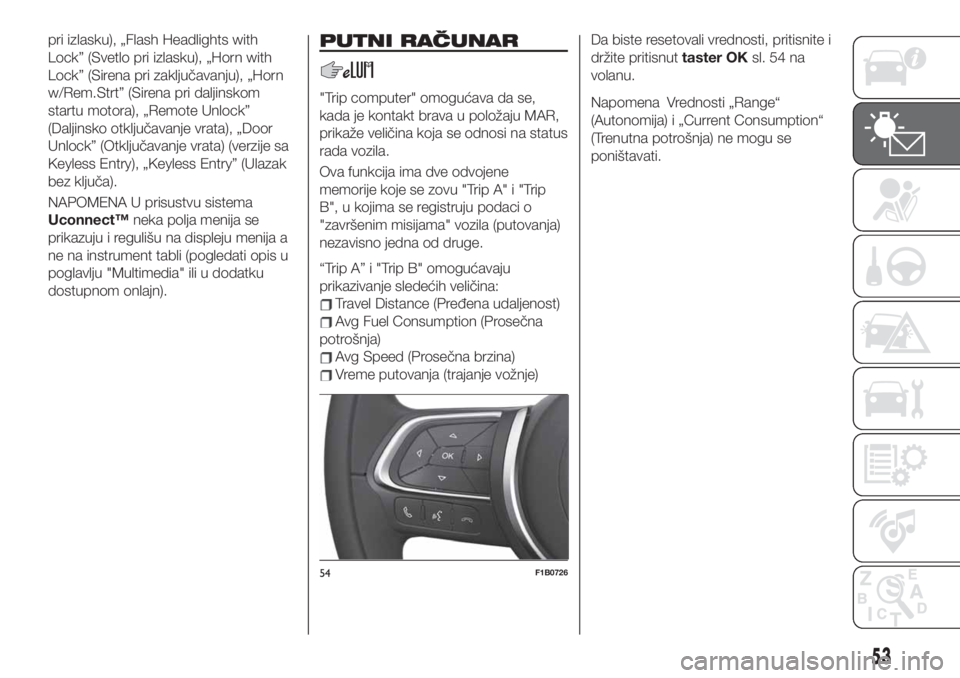

dostupnom onlajn).PUTNI RAČUNAR
"Trip computer" omogućava da se,
kada je kontakt brava u položaju MAR,
prikaže veličina koja se odnosi na status
rada vozila.
Ova funkcija ima dve odvojene
memorije koje se zovu "Trip A" i "Trip
B", u kojima se registruju podaci o
"završenim misijama" vozila (putovanja)
nezavisno jedna od druge.
“Trip A” i "Trip B" omogućavaju
prikazivanje sledećih veličina:
Travel Distance (Pređena udaljenost)
Avg Fuel Consumption (Prosečna
potrošnja)
Avg Speed (Prosečna brzina)
Vreme putovanja (trajanje vožnje)Da biste resetovali vrednosti, pritisnite i
držite pritisnuttaster OKsl. 54 na
volanu.
Napomena Vrednosti „Range“
(Autonomija) i „Current Consumption“
(Trenutna potrošnja) ne mogu se
poništavati.
54F1B0726
53

LAMPICE I PORUKE
UPOZORENJE Paljenje kontrolne lampice je povezano sa nekom određenom porukom i/ili zvučnim signalom, tamo gde
instrument tabla to dozvoljava. Ovakva signalizacija je sintetička i upozoravajuća i ne treba je smatrati detaljnom i/ili
alternativnom u odnosu na ono što je precizirano u ovom Priručniku za upotrebu i održavanje, čije pažljivo čitanje se uvek
preporučuje. U slučaju signala kvara uvek i svakako konsultujte ono što je navedeno u ovom poglavlju.
UPOZORENJE Signali o kvaru koji se pojavljuju na displeju su podeljeni u dve kategorije: ozbiljne nepravilnosti i manje ozbiljne
nepravilnosti. Teške nepravilnosti očitavaju "ciklus" signala koji se ponavlja u dužem vremenskom periodu. Manje teške
nepravilnosti očitavaju "ciklus" signala u ograničenom vremenskom periodu. Moguće je prekinuti ciklus očitavanje u obe
kategorije. Kontrolna lampica na instrument tabli ostaje upaljena sve dok se ne ukloni uzrok nepravilnog rada.
Lampica Značenje
crvenaNEDOVOLJAN NIVO KOČIONE TEČNOSTI / AKTIVIRANA ELEKTRIČNA RUČNA KOČNICA
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema. Uspostavite ponovo nivo kočione tečnosti, potom proverite da li se lampica ugasila.
Ukoliko lampica ostane upaljena obratite se ovlašćenom servisu za vozila marke Fiat.
Električna ručna kočnica je aktivirana
Lampica sa pali kada se aktivira električna ručna kočnica. Deaktivirajte električnu ručnu kočnicu, potom
proverite da li se lampica ugasila. Ukoliko lampica ostane upaljena obratite se ovlašćenom servisu za vozila
marke Fiat.
crvena
žutaHAVARIJA EBD
Istovremeno paljenje lampica
(crvena) i(tamno žuta) kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje.
Vožnjom uz krajnji oprez, odmah se uputite u najbliži ovlašćeni servis za vozila marke Fiat, radi provere
sistema.
54
UPOZNAVANJE SA INSTRUMENT TABLOM
