2019 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

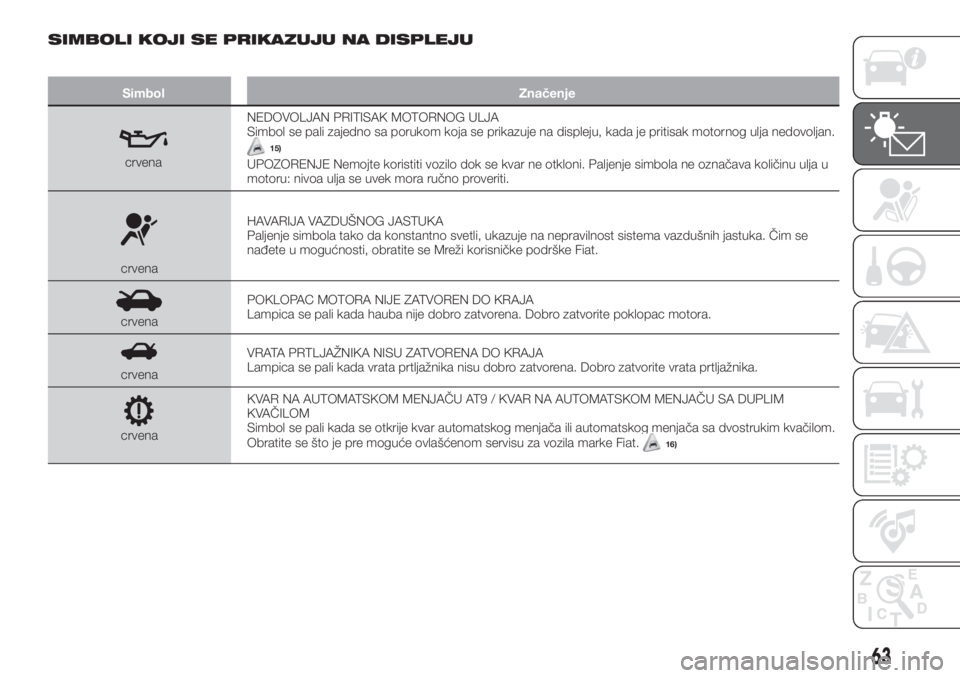

SIMBOLI KOJI SE PRIKAZUJU NA DISPLEJU
Simbol Značenje
crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA
Simbol se pali zajedno sa porukom koja se prikazuje na displeju, kada je pritisak motornog ulja nedovoljan.15)
UPOZORENJE Nemojte koristiti vozilo dok se kvar ne otkloni. Paljenje simbola ne označava količinu ulja u
motoru: nivoa ulja se uvek mora ručno proveriti.
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Paljenje simbola tako da konstantno svetli, ukazuje na nepravilnost sistema vazdušnih jastuka. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaPOKLOPAC MOTORA NIJE ZATVOREN DO KRAJA
Lampica se pali kada hauba nije dobro zatvorena. Dobro zatvorite poklopac motora.
crvenaVRATA PRTLJAŽNIKA NISU ZATVORENA DO KRAJA
Lampica se pali kada vrata prtljažnika nisu dobro zatvorena. Dobro zatvorite vrata prtljažnika.
crvenaKVAR NA AUTOMATSKOM MENJAČU AT9 / KVAR NA AUTOMATSKOM MENJAČU SA DUPLIM
KVAČILOM
Simbol se pali kada se otkrije kvar automatskog menjača ili automatskog menjača sa dvostrukim kvačilom.
Obratite se što je pre moguće ovlašćenom servisu za vozila marke Fiat.16)
63

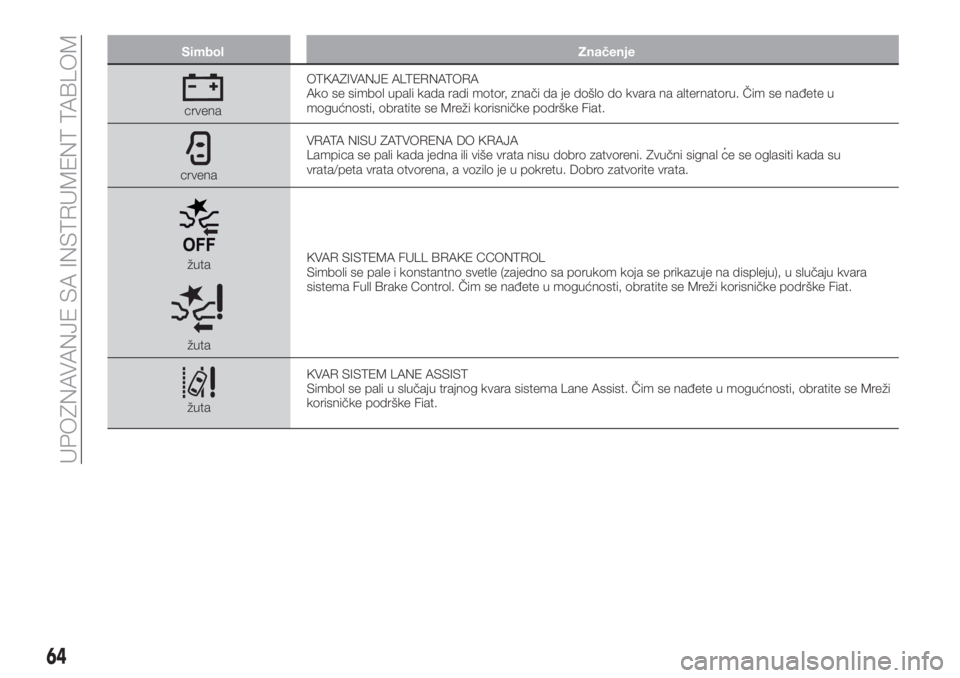

Simbol Značenje
crvenaOTKAZIVANJE ALTERNATORA
Ako se simbol upali kada radi motor, znači da je došlo do kvara na alternatoru. Čim se nađete u
mogućnosti, obratite se Mreži korisničke podrške Fiat.
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica se pali kada jedna ili više vrata nisu dobro zatvoreni. Zvučni signal ce se oglasiti kada su
vrata/peta vrata otvorena, a vozilo je u pokretu. Dobro zatvorite vrata.
žuta
žutaKVAR SISTEMA FULL BRAKE CCONTROL
Simboli se pale i konstantno svetle (zajedno sa porukom koja se prikazuje na displeju), u slučaju kvara
sistema Full Brake Control. Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaKVAR SISTEM LANE ASSIST
Simbol se pali u slučaju trajnog kvara sistema Lane Assist. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
64
UPOZNAVANJE SA INSTRUMENT TABLOM

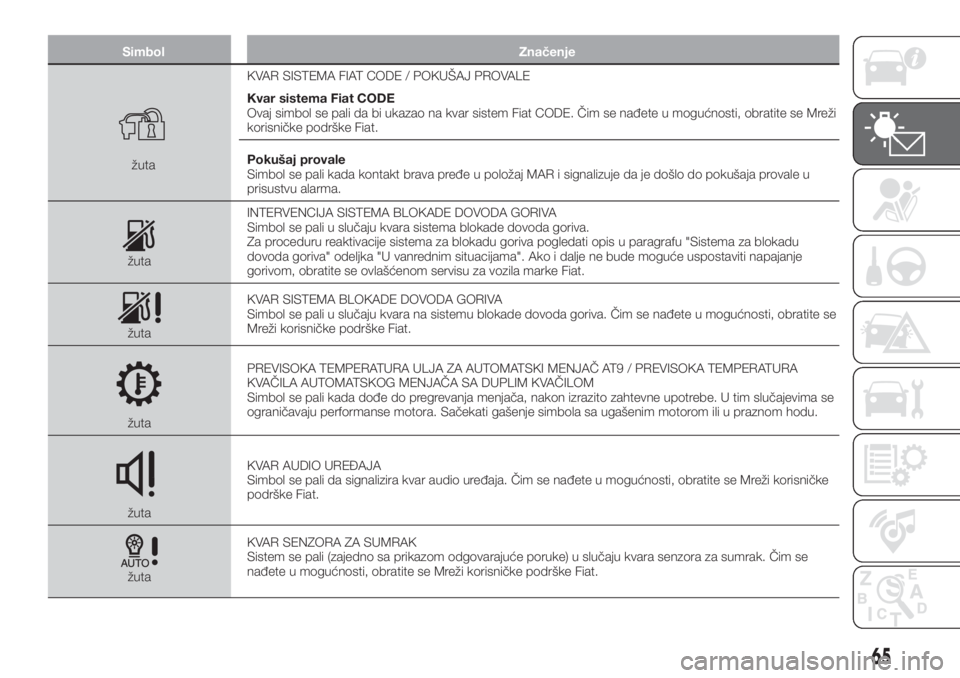

Simbol Značenje
žutaKVAR SISTEMA FIAT CODE / POKUŠAJ PROVALE
Kvar sistema Fiat CODE
Ovaj simbol se pali da bi ukazao na kvar sistem Fiat CODE. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
Pokušaj provale
Simbol se pali kada kontakt brava pređe u položaj MAR i signalizuje da je došlo do pokušaja provale u
prisustvu alarma.
žutaINTERVENCIJA SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara sistema blokade dovoda goriva.
Za proceduru reaktivacije sistema za blokadu goriva pogledati opis u paragrafu "Sistema za blokadu
dovoda goriva" odeljka "U vanrednim situacijama". Ako i dalje ne bude moguće uspostaviti napajanje
gorivom, obratite se ovlašćenom servisu za vozila marke Fiat.
žutaKVAR SISTEMA BLOKADE DOVODA GORIVA
Simbol se pali u slučaju kvara na sistemu blokade dovoda goriva. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
žutaPREVISOKA TEMPERATURA ULJA ZA AUTOMATSKI MENJAČ AT9 / PREVISOKA TEMPERATURA
KVAČILA AUTOMATSKOG MENJAČA SA DUPLIM KVAČILOM
Simbol se pali kada dođe do pregrevanja menjača, nakon izrazito zahtevne upotrebe. U tim slučajevima se
ograničavaju performanse motora. Sačekati gašenje simbola sa ugašenim motorom ili u praznom hodu.
žutaKVAR AUDIO UREĐAJA
Simbol se pali da signalizira kvar audio uređaja. Čim se nađete u mogućnosti, obratite se Mreži korisničke
podrške Fiat.
žutaKVAR SENZORA ZA SUMRAK
Sistem se pali (zajedno sa prikazom odgovarajuće poruke) u slučaju kvara senzora za sumrak. Čim se
nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
65

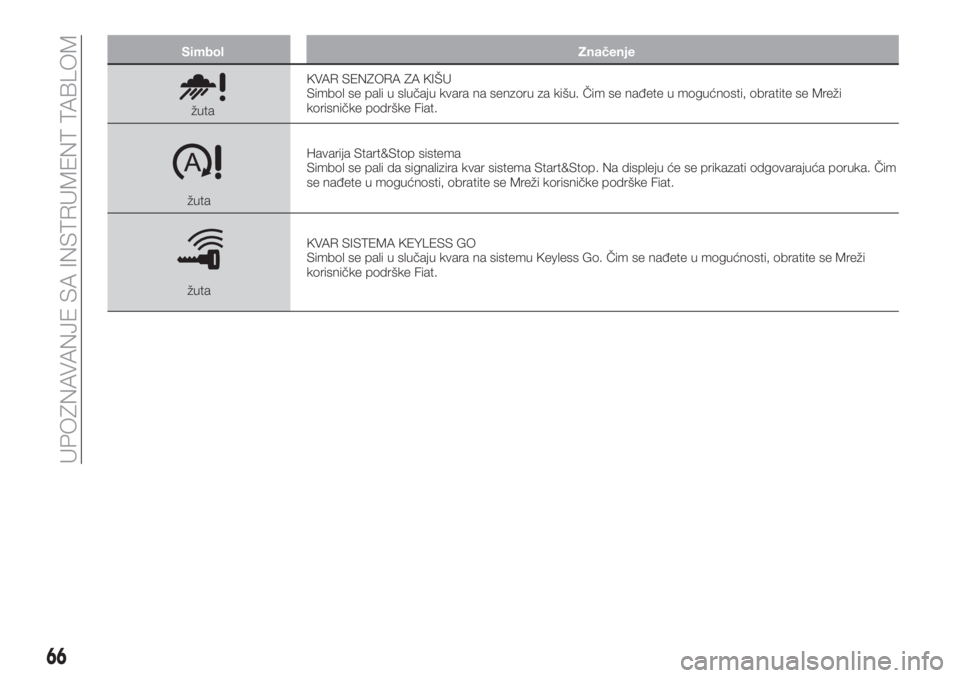

Simbol Značenje
žutaKVAR SENZORA ZA KIŠU
Simbol se pali u slučaju kvara na senzoru za kišu. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
žutaHavarija Start&Stop sistema
Simbol se pali da signalizira kvar sistema Start&Stop. Na displeju će se prikazati odgovarajuća poruka. Čim
se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaKVAR SISTEMA KEYLESS GO
Simbol se pali u slučaju kvara na sistemu Keyless Go. Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
66
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje
žutaMOGUĆ LED NA PUTU
Sistem se pali kada je spoljna temperatura manja ili jednaka 3°C.
UPOZORENJE U slučaju kvara senzora spoljne temperature, cifre koje označavaju njenu vrednost su
zamenjene crticama.
žutaKVAR SPEED LIMITER
Simbol se pali kada dođe do kvara na uređaju Speed Limiter. Obratite se, što je pre moguće ovlašćenom
servisu za vozila marke Fiat kako bi se uklonio kvar.
žutaKVAR SISTEMA INTEGRALNOG POGONA 4x4
Simbol se pali da bi označio da je prisutan kvar na sistemu integralnog pogona. Obratite se što je pre
moguće ovlašćenom servisu za vozila marke Fiat.
žutaKVAR SPOLJAŠNJIH SVETALA
Simbol se pali da signalizira kvar sledećih svetala: dnevna svetla (DRL); svetla za parkiranje; poziciona
svetla, pokazivači pravca; zadnja svetla za maglu; rikverc svetlo; svetla registarskih tablica; stop svetla,
oborena LED svetla (ako postoje).
Nepravilnost može biti usled pregorevanja sijalice ili odgovarajućeg sigurnosnog osigurača ili prekida
električnog kola.
žutaKVAR AUTOMATSKOG DUGOG SVETLA
Simbol se pali da signalizira kvar automatskog dugog svetla. Čim se nađete u mogućnosti, obratite se
Mreži korisničke podrške Fiat.
67

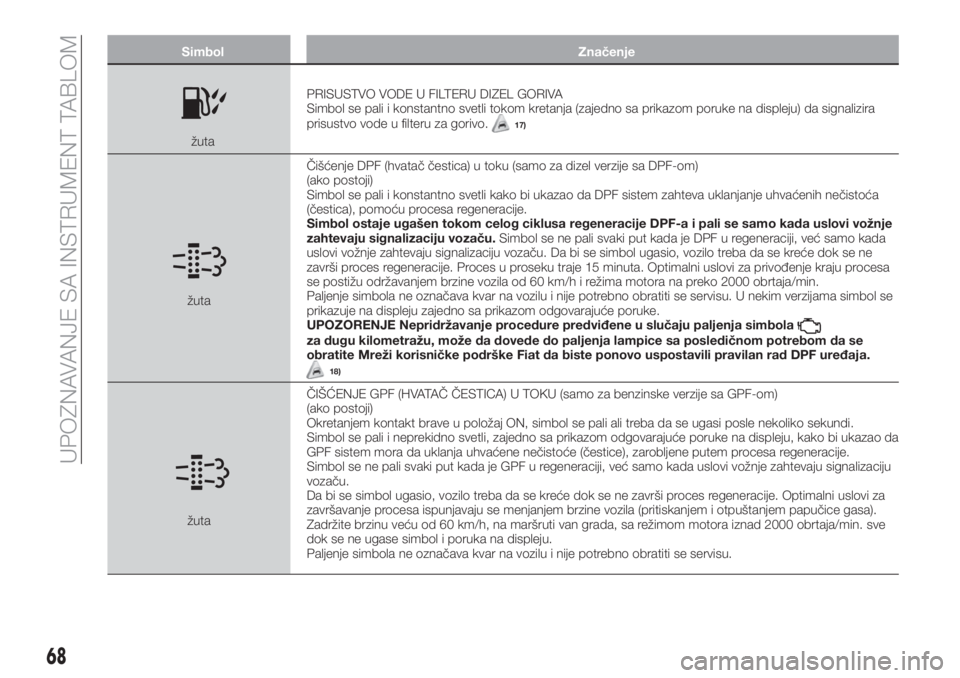

Simbol Značenje
žutaPRISUSTVO VODE U FILTERU DIZEL GORIVA
Simbol se pali i konstantno svetli tokom kretanja (zajedno sa prikazom poruke na displeju) da signalizira
prisustvo vode u filteru za gorivo.
17)
žutaČišćenje DPF (hvatač čestica) u toku (samo za dizel verzije sa DPF-om)
(ako postoji)
Simbol se pali i konstantno svetli kako bi ukazao da DPF sistem zahteva uklanjanje uhvaćenih nečistoća
(čestica), pomoću procesa regeneracije.
Simbol ostaje ugašen tokom celog ciklusa regeneracije DPF-a i pali se samo kada uslovi vožnje
zahtevaju signalizaciju vozaču.Simbol se ne pali svaki put kada je DPF u regeneraciji, već samo kada
uslovi vožnje zahtevaju signalizaciju vozaču. Da bi se simbol ugasio, vozilo treba da se kreće dok se ne
završi proces regeneracije. Proces u proseku traje 15 minuta. Optimalni uslovi za privođenje kraju procesa
se postižu održavanjem brzine vozila od 60 km/h i režima motora na preko 2000 obrtaja/min.
Paljenje simbola ne označava kvar na vozilu i nije potrebno obratiti se servisu. U nekim verzijama simbol se
prikazuje na displeju zajedno sa prikazom odgovarajuće poruke.
UPOZORENJE Nepridržavanje procedure predviđene u slučaju paljenja simbola
za dugu kilometražu, može da dovede do paljenja lampice sa posledičnom potrebom da se
obratite Mreži korisničke podrške Fiat da biste ponovo uspostavili pravilan rad DPF uređaja.
18)
žutaČIŠĆENJE GPF (HVATAČ ČESTICA) U TOKU (samo za benzinske verzije sa GPF-om)
(ako postoji)
Okretanjem kontakt brave u položaj ON, simbol se pali ali treba da se ugasi posle nekoliko sekundi.
Simbol se pali i neprekidno svetli, zajedno sa prikazom odgovarajuće poruke na displeju, kako bi ukazao da
GPF sistem mora da uklanja uhvaćene nečistoće (čestice), zarobljene putem procesa regeneracije.
Simbol se ne pali svaki put kada je GPF u regeneraciji, već samo kada uslovi vožnje zahtevaju signalizaciju
vozaču.
Da bi se simbol ugasio, vozilo treba da se kreće dok se ne završi proces regeneracije. Optimalni uslovi za
završavanje procesa ispunjavaju se menjanjem brzine vozila (pritiskanjem i otpuštanjem papučice gasa).
Zadržite brzinu veću od 60 km/h, na maršruti van grada, sa režimom motora iznad 2000 obrtaja/min. sve
dok se ne ugase simbol i poruka na displeju.
Paljenje simbola ne označava kvar na vozilu i nije potrebno obratiti se servisu.
68
UPOZNAVANJE SA INSTRUMENT TABLOM

Simbol Značenje
žutaKVAR GPF (HVATAČ ČESTICA) U TOKU (samo za benzinske verzije sa GPF-om)
(ako postoji)
Simbol se pali neprekidnim svetlom, zajedno sa paljenjem lampice
i prikazom namenskih poruka na
displeju, u slučaju kvara hvatača čestica GPF.
Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
žutaSIGNAL NISKOG NIVOA ADITIVA ZA EMISIJE DIESEL MOTORA AdBlue® (UREA)
(ako postoji)
Simbol niskog nivoa aditiva za emisije Diesel motora AdBlue® (UREA) se pali ako je nivo aditiva AdBlue®
(UREA) u vozilu nizak.
Što je pre moguće dolijte najmanje 5 litara aditiva AdBlue® (UREA) u rezervoar za AdBlue® (UREA). Ako se
dolivanje vrši kad je autonomija rezervoara aditiva AdBlue® (UREA) na nuli, pre nego što pokrenete vozilo
moguće je čekati i do 2 minuta.
69

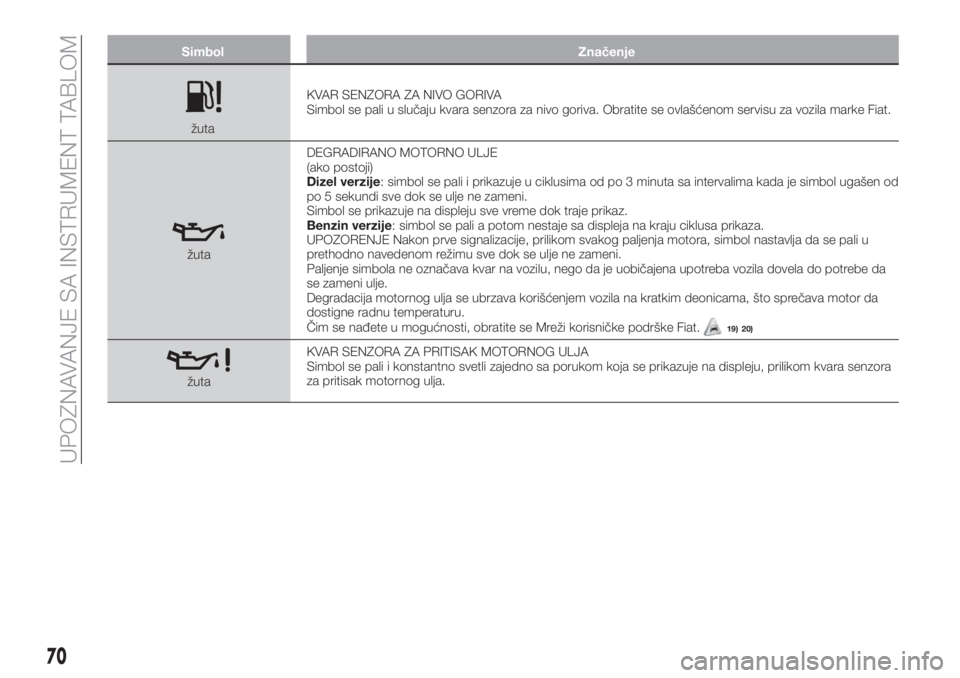

Simbol Značenje
žutaKVAR SENZORA ZA NIVO GORIVA
Simbol se pali u slučaju kvara senzora za nivo goriva. Obratite se ovlašćenom servisu za vozila marke Fiat.
žutaDEGRADIRANO MOTORNO ULJE
(ako postoji)
Dizel verzije: simbol se pali i prikazuje u ciklusima od po 3 minuta sa intervalima kada je simbol ugašen od
po 5 sekundi sve dok se ulje ne zameni.
Simbol se prikazuje na displeju sve vreme dok traje prikaz.
Benzin verzije: simbol se pali a potom nestaje sa displeja na kraju ciklusa prikaza.
UPOZORENJE Nakon prve signalizacije, prilikom svakog paljenja motora, simbol nastavlja da se pali u
prethodno navedenom režimu sve dok se ulje ne zameni.
Paljenje simbola ne označava kvar na vozilu, nego da je uobičajena upotreba vozila dovela do potrebe da
se zameni ulje.
Degradacija motornog ulja se ubrzava korišćenjem vozila na kratkim deonicama, što sprečava motor da
dostigne radnu temperaturu.
Čim se nađete u mogućnosti, obratite se Mreži korisničke podrške Fiat.
19) 20)
žutaKVAR SENZORA ZA PRITISAK MOTORNOG ULJA
Simbol se pali i konstantno svetli zajedno sa porukom koja se prikazuje na displeju, prilikom kvara senzora
za pritisak motornog ulja.
70
