172)Kočiona tečnost je otrovna i izuzetno
korozivna. Pri slučajnom dodiru, odmah
operite delove tela sa kojima je došlo u
kontakt vodom i neutralnim sapunom a
potom isperite sa dosta vode. U slučaju
gutanja, odmah se obratite lekaru.
173)Simbol
, koji se nalazi na posudi,
pokazuje da je reč o sintetičkoj tečnosti za
kočnice i pravi razliku između onih
mineralnih. Upotreba tečnosti mineralnog
tipa trajno oštećuje specijalne gumene
dihtunge uređaja za kočenje.
174)Tečnost u akumulatoru je otrovna i
korozivna. Izbegavajte kontakt sa kožom i
očima. Nemojte se približavati akumulatoru
s otvorenim plamenom ili sa mogućim
uređajima koji varniče: opasnost o
eksplozije i požara.
175)Rad sa previše niskim nivoom tečnosti
trajno oštećuje akumulator i može dovesti
do njegove eksplozije.
176)Kad god vršite neke radnje na
akumulatoru ili u njegovoj blizini, uvek
zaštitite oči uz pomoć posebnih zaštitnih
naočara.
UPOZORENJE
80)Pažnja, tokom sipanja vodite računa da
ne pomešate tečnosti: sve tečnosti su
međusobno nekompatibilne! Dolivanje
neadkvatne tečnosti može ozbiljno da ošteti
vozilo.
81)Nivo ulja ne sme nikada da premaši
MAX vrednost.
82)Nemojte dodavati ulje sa karakteristika
koje su drugačije od ulja koje je već u
motoru.83)Rashladni sistem motora koristi zaštitnu
tečnost protiv zamrzavanja PARAFLU
UP.
Za eventualna dolivanja koristite tečnost
tipa istog kao i ona koja se nalazi u
rashladnom sistemu. Tečnost PARAFLU
UP
se ne sme mešati sa bilo kojim drugim
tipom tečnosti. Ukoliko je potrebno proveriti
ovaj uslov apsolutno izbegavajte pokretanje
motora i kontaktirajte ovlašćeni servis za
vozila marke Fiat.
84)Nemojte dozvoliti da se tečnost za
kočnice, koje je izuzetno korozivno, dođe u
kontakt sa ofarbanim delovima. Ako se to
dogodi, odmah isperite vodom.
85)Ako će vozilo duže vreme bilo
zaustavljeno u uslovima velike hladnoće,
skinite akumulator i odnesite ga na
zagrejano mesto kako se ne bi zaledio.
86)Nepravilna montaža električnih i
elektronskih dodatnih uređaja može ozbilno
da ošteti vozilo. Ako se, nakon kupovine
vozila, želite da instalirate dodatke (npr.
uređaji protiv krađe, radijski telefon, itd.)
obratite se ovlašćenom servisu za vozila
marke Fiat koji će vam preporučiti
najadekvatnije uređaje i, pre svega,
posavetovaće vas da uvek koristite
akumulator sa većim kapacitetom.
UPOZORENJE
3)Iskorišćeno ulje motora i zamenjeni filter
za ulje sadrže opasne supstance za životnu
sredinu. Za zamenu ulja i filtera, savetuje se
da se obratite ovlašćenom servisu za vozila
marke Fiat.4)Zamenjeno ulje menjača sadrži
supstance koje su opasne za životnu
okolinu. Za zamenu ulja, se obratite
ovlašćenom servisu za vozila marke Fiat.
5)Akumulatori sadrže izuzetno opasne
supstance za životnu okolinu. Za zamenu
akumulatora, obratite se ovlašćenom
servisu za vozila marke Fiat.
207
Page 210 of 290

PUNJENJE
AKUMULATORA
UPOZORENJA
UPOZORENJE Opis procedure
punjenja akumulatora je dato samo u
informativne svrhe. Za obavljanje ove
operacije se obratite ovlašćenom
servisu za vozila marke Fiat.
UPOZORENJE Pre nego što isključite
električno napajanje akumulatora,
sačekajte najmanje jedan minut od
postavljanja kontakt brave u položaj
STOP i zatvaranja vrata sa strane
vozača. Pri sledećem povezivanju
akumulatora na električni dovod
napajanja, proveriti da li je kontakt
brava u položaju STOP i da li su vrata
na strani vozača zatvorena.
UPOZORENJE Savetuje se lagano
punjenje na niskoj amperaži u trajanju
od oko 24 časa. Dugotrajno punjenje
može oštetiti akumulator.
UPOZORENJE Od suštinske je važnosti
da žice električnog uređaja budu
ispravno povezane na akumulator, tj.
plus (+) na pozitivan priključak i minus
(–) na negativan priključak. Kleme
akumulatora su označene oznakom za
pozitivan priključak (+) i negativan
priključak (–) i nalaze se na kućištuakumulatora sa gornje strane. Priključci
za žice ne smeju da korodiraju i moraju
biti čvrsto pričvršćeni na kleme. Ako se
koristi punjač koji brzo puni a
akumulator je priključen na vozilo, pre
priključivanja punjača, isključiti obe žice
akumulatora vozila. Nemojte koristiti
punjač za brzo punjenje za
obezbeđivanje startnog napona.
VERZIJE BEZ SISTEMA
START&STOP
Za punjenje uradite sledeće:
odvojite stezaljku negativnog pola od
akumulatora;
povežite sa polovima akumulatora
vodove uređaja za punjenje, poštujući
polaritet;
uključite uređaj za punjenje;
po završetku punjenja, isključite
uređaj pre odvajanja akumulatora;
povežite stezaljku negativnog pola sa
akumulatorom;
VERZIJE SA SISTEMOM
STOP/START
Za punjenje uradite sledeće:
Odvojite priključak A
sl. 176 (pritiskom na taster B) od
senzora C za nadzor stanja
akumulatora na negativnom polu (-) D
samog akumulatora;
povežite pozitivan vod (+) uređaja za
punjenje sa pozitivnim polom
akumulatora E a negativni vod (-) sa
176F1B0744
208
ODRŽAVANJE I BRIGA O VOZILU
Page 211 of 290

priključkom senzora D kao na slici;
uključite uređaj za punjenje. Po
završetku punjenja, isključite uređaj;
nakon isključivanja uređaja sa
napajanja, ponovo povezati priključak A
na senzor C kao na slici.
PROCEDURE
ODRŽAVANJA
87) 88) 89)
Na sledećim stranicama se nalaze
neophodnistandardi održavanja
predviđeni od strane stručnjaka koji su
projektovali vozilo.
Osim ovih određenih uputstava za
redovno održavanje, predviđeni su i
drugi zahvati koji bi mogli da zahtevaju
intervencije ili zamene za vreme veka
trajanja vozila.
MOTORNO ULJE
90)
Provera motornog ulja
Da bi se obezbedilo pravilno
podmazivanje motora, neophodno je da
ulje uvek bude na predviđenom nivou
(videti paragraf "Kućište motora" ovog
odeljka).
FILTER ZA VAZDUH
177)
Zamena filtera za vazduh
Videti opis u okviru "Plana redovnog
održavanja" za upoznavanje sa
predviđenim intervalima održavanja.Za zamenu se preporučuje originalni
filter, konstruisan specijalno za ovo
vozilo.
ODRŽAVANJE KLIMA
UREĐAJA
91) 92)
Da bi se obezbedile maksimalne
performanse, klima uređaj prema
ovlašćenom servisu za vozila marke Fiat
treba proveravati i održavati na početku
letnje sezone.
STAKLA
Obratite pažnju na zagrevanje
vetrobrana i zadnjeg stakla, ako je
uključena funkcija za odleđivanje, pazite
na temperaturu stakla prilikom čišćenja i
kada deca mogu doći u dodir sa
zagrejanom površinom. Staklo može biti
vrelo.
Nemojte nikada koristiti abrazivni
deterdžent za čišćenje površine stakala.
Nemojte koristiti strugače ni zašiljene
predmete koji mogu ogrebati staklo.
Za pranje retrovizora sipajte deterdžent
na krpu kojom ćete čistiti. Nemojte
sipati deterdžent direktno na staklo.
Eventualne nalepnice se mogu odlepiti
nakon pranja stakla hladnom vodom.
209
Page 212 of 290

PREDNJI I ZADNJI
BRISAČI
Podizanje metlica brisača
vetrobrana
Ako je potrebno podići metlice brisača
sa vetrobrana (npr. u slučaju snega ili
ako je potrebno zameniti metlice)
potrebno je aktivirati funkciju "Service
Position" (pogledajte opis u paragrafu
"Prednji i zadnji brisači" u poglavlju
"Poznavanje vozila").
Za spuštanje metlica dovoljno je dovesti
kontakt bravu u položaj MAR.
UPOZORENJE Ponovo postavite
metlice u kontakt sa vetrobranom pre
ponovnog aktiviranja brisača i/ili pre
dovođenja kontakt brave u položaj
MAR.
Zamena metlica brisača vetrobrana
Postupiti na sledeći način:
podignuti brisač, pritisnuti taster A
sl. 177 opruge spoja i skinuti gumu sa
brisača;
staviti novu gumu ubacivanjem
jezička na odgovarajuće mesto i
proveriti da li je dobro pričvršćeno;
spustiti brisač na staklo.
UPOZORENJE Ne pokrećite brisač
vetrobrana kada su metlice podignute
iznad vetrobrana.
Zamena gume zadnjeg stakla
Postupiti na sledeći način:
produžiti dva štitnika kako pokazuju
strelice i okrenuti poklopac A sl. 178 ka
spolja;
odvrnite zavrtanj B i skinite ručicu
brisača C sa centralnog stožera;
pravilno postavite novu ručicu
brisača;
zategnuti zavrtanj B do kraja i
ponovo staviti poklopac A.
UPOZORENJE Nemojte pokretati
brisače kada su odignuti od stakla.
PRSKALICE
Prskalica za pranje vetrobranskog
stakla
Mlaznice tečnosti za pranje vetrobrana
su fiksne. Ako mlaz ne izlazi, proverite
pre svega da li ima tečnosti u posudi za
tečnost za pranje stakla (videti paragraf
"Kućište motora" ovog odeljka). Nakon
toga proveriti da li su otvori blokirani,
očistite ih iglicom ako jesu.
UPOZORENJE U verzijama sa
pokretnim krovom, pre puštanja mlaza
proveriti da li je krov zatvoren.
Prskalica za pranje zadnjeg stakla
Mlaznica za pranje zadnjeg stakla je
fiksirana. Prskalica pored trećeg Stopa.
177F1B0302C178F1B0303C
210
ODRŽAVANJE I BRIGA O VOZILU
Page 213 of 290

AUSPUH
178) 179)
93)
Odgovarajuće održavanje auspuha
motora predstavlja najbolju zaštitu od
prodora ugljen monoksida u kabinu.
AUTOMATSKI MENJAČ
94)
Koristiti samo ulje koja ima iste
karakteristike kao u tabeli "Tečnosti i
maziva" (videti odeljak "Tehnički
podaci").
PAŽNJA
177)Sistem za dovod vazduha (filter za
vazduh, creva, itd.) može igrati zaštitnu
ulogu u slučaju povraćaja plamena motora.
NEMOJTE UKLANJATI takav sistem osim
ako ne možete da pristupite intervencijama
na održavanju i popravkama. Pre paljenja
motora proveriti da sistem nije demontiran:
ako izostane ova predostrožnost može doći
do teških povreda.
178)Izduvni gasovi su veoma opasni i
mogu biti smrtonosni. Sadrže ugljen
monoksid, bezbojan gas bez mirisa koji,
ako se udahne, može izazvati trovanje i
onesvešćivanje.179)Auspuh može da dostigne visoke
temperature i izazove požar ako se vozilo
parkira na zapaljiv materijal. Čak i suva
trava i lišće se mogu zapaliti ako dođu u
dodir sa auspuhom. Izbegavajte parkiranje
vozila ili njegovo korišćenje na mestima gde
auspuh može doći u dodir sa zapaljivim
materijalom.
UPOZORENJE
87)Preporučuje se da održavanje vozila
poverite ovlašćenom servisu za vozila
marke Fiat. Ako sami želite da obavite
uobičajene redovne i sitne intervencije
održavanja na vozilu, u svakom slučaju se
preporučuje korišćenje odgovarajućeg
alata, originalnih rezervnih delova i
potrebnih tečnosti. Nemojte vršiti nikakve
intervencije ukoliko nemate potrebno
iskustvo.
88)Pogrešno održavanje vozila ili izostanak
intervencija i popravki (kada su potrebne)
može prouzrokovati skuplje popravke,
oštećenja drugih komponenti ili negativan
uticaj na performanse vozila. Ovlašćeni
servis za vozila marke Fiat treba odmah da
pregleda eventualne nepravilnosti u
funkcionisanju.
89)Vozilo ima tečnosti za zaštitu
performansi i produžavanje veka trajanja
vozila i intervala održavanja. Nemojte
koristiti hemijska sredstva za pranje ovih
komponenti jer mogu oštetiti motor, menjač
ili klima uređaj. Takva oštećenja nisu
pokrivena garancijom. Ako je potrebno
pranje zbog nepravilnog rada neke
komponente, koristiti isključivo za to
posebno namenjenu tečnost.90)Nedovoljna ili suvišna količina ulja u
donjem kućištu motora je izuzetno štetna za
motor. Vodite računa da bude na
odgovarajućem nivou.
91)Zatražiti isključivo upotrebu rashladnih
sredstava i maziva za kompresor odobrenih
i prilagođenih određenom klima uređaju
vozila. Neka neodobrena rashladna
sredstva se mogu zapaliti i eksplodirati, sa
rizikom od povreda. Upotreba neodobrenih
rashladnih sredstava i lubrikanata može
između ostalog ugroziti efikasnost uređaja i
dovesti do potrebe da se obave skupe
popravke.
92)Klima uređaj ima rashladno sredstvo
pod visokim pritiskom: da bi se izbegle
povrede i oštećenja uređaja, eventualna
zamena ili dopuna rashladnog sredstva ili
bilo koja druga popravka koja iziskuje
rastavljanje cevi mora biti obavljena u
ovlašćenom servisu za vozila marke Fiat.
93)Vozila sa katalitičkim konvertorom treba
da koriste isključivo bezolovni benzin.
Benzin koji sadrži olovo može odmah
oštetiti katalizator i poništiti funkciju
smanjenja štetne emisije, uz ozbiljno
ugrožavanje performansi motora, koji se
nepovratno uništava. Ako motor ne
funkcioniše ispravno, naročito kod
nepravilnog paljenja ili gubitka performansi,
odmah se obratiti ovlašćenom servisu za
vozila marke Fiat. Duži i nepravilan rad
motora može izazvati pregrevanje
katalizatora i kao posledicu, moguća
oštećenja katalizatora i vozila.
94)Upotreba ulja menjača koje nije
predviđeno može ugroziti kvalitet promene
transmisije i/ili izazvati anomalne vibracije
menjača.
211
Page 214 of 290

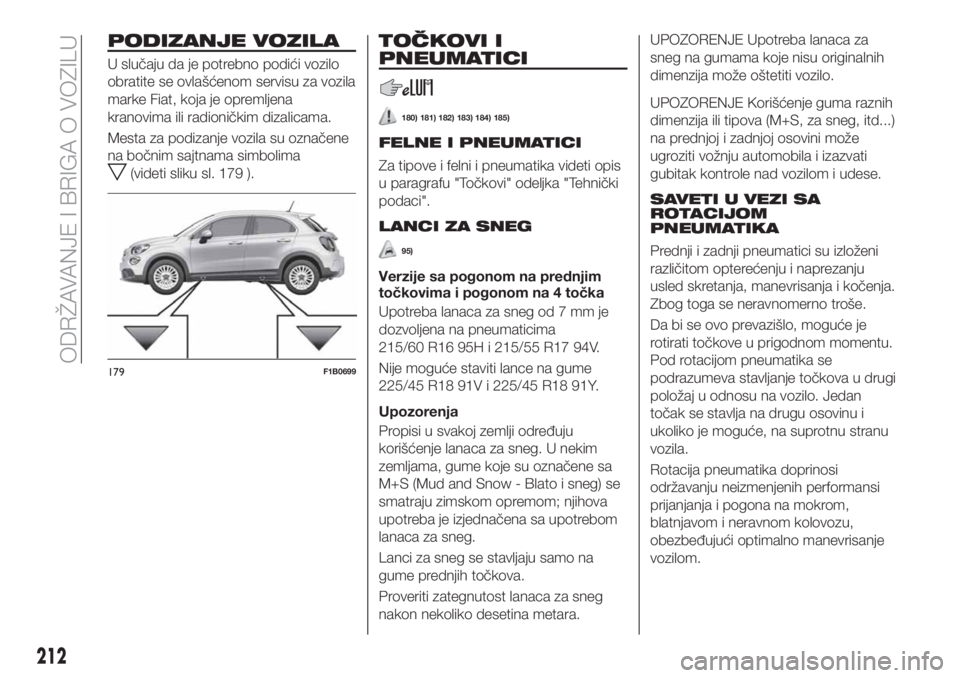

PODIZANJE VOZILA
U slučaju da je potrebno podići vozilo
obratite se ovlašćenom servisu za vozila
marke Fiat, koja je opremljena
kranovima ili radioničkim dizalicama.
Mesta za podizanje vozila su označene
na bočnim sajtnama simbolima
(videti sliku sl. 179 ).
TOČKOVI I
PNEUMATICI
180) 181) 182) 183) 184) 185)
FELNE I PNEUMATICI
Za tipove i felni i pneumatika videti opis
u paragrafu "Točkovi" odeljka "Tehnički
podaci".
LANCI ZA SNEG
95)
Verzije sa pogonom na prednjim
točkovima i pogonom na 4 točka
Upotreba lanaca za sneg od 7 mm je
dozvoljena na pneumaticima
215/60 R16 95H i 215/55 R17 94V.
Nije moguće staviti lance na gume
225/45 R18 91V i 225/45 R18 91Y.
Upozorenja
Propisi u svakoj zemlji određuju
korišćenje lanaca za sneg. U nekim
zemljama, gume koje su označene sa
M+S (Mud and Snow - Blato i sneg) se
smatraju zimskom opremom; njihova
upotreba je izjednačena sa upotrebom
lanaca za sneg.
Lanci za sneg se stavljaju samo na
gume prednjih točkova.
Proveriti zategnutost lanaca za sneg
nakon nekoliko desetina metara.
UPOZORENJE Upotreba lanaca za
sneg na gumama koje nisu originalnih
dimenzija može oštetiti vozilo.
UPOZORENJE Korišćenje guma raznih
dimenzija ili tipova (M+S, za sneg, itd...)
na prednjoj i zadnjoj osovini može
ugroziti vožnju automobila i izazvati
gubitak kontrole nad vozilom i udese.
SAVETI U VEZI SA
ROTACIJOM
PNEUMATIKA
Prednji i zadnji pneumatici su izloženi
različitom opterećenju i naprezanju
usled skretanja, manevrisanja i kočenja.
Zbog toga se neravnomerno troše.
Da bi se ovo prevazišlo, moguće je
rotirati točkove u prigodnom momentu.
Pod rotacijom pneumatika se
podrazumeva stavljanje točkova u drugi
položaj u odnosu na vozilo. Jedan
točak se stavlja na drugu osovinu i
ukoliko je moguće, na suprotnu stranu
vozila.
Rotacija pneumatika doprinosi
održavanju neizmenjenih performansi
prijanjanja i pogona na mokrom,
blatnjavom i neravnom kolovozu,
obezbeđujući optimalno manevrisanje
vozilom.
179F1B0699
212
ODRŽAVANJE I BRIGA O VOZILU
Page 215 of 290

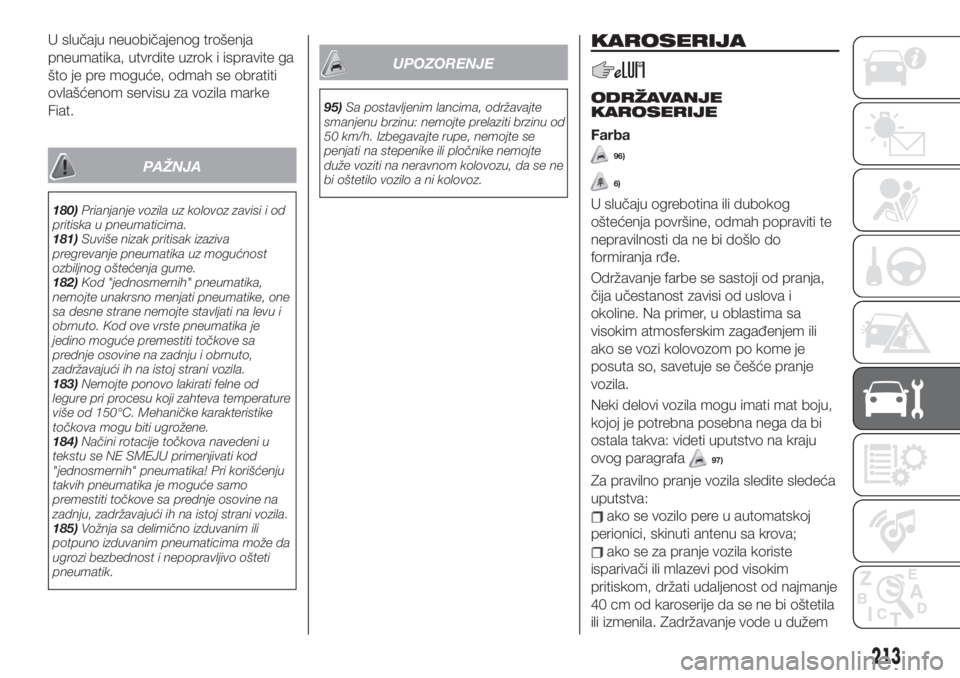

U slučaju neuobičajenog trošenja
pneumatika, utvrdite uzrok i ispravite ga
što je pre moguće, odmah se obratiti
ovlašćenom servisu za vozila marke
Fiat.
PAŽNJA
180)Prianjanje vozila uz kolovoz zavisi i od
pritiska u pneumaticima.
181)Suviše nizak pritisak izaziva
pregrevanje pneumatika uz mogućnost
ozbiljnog oštećenja gume.
182)Kod "jednosmernih" pneumatika,
nemojte unakrsno menjati pneumatike, one
sa desne strane nemojte stavljati na levu i
obrnuto. Kod ove vrste pneumatika je
jedino moguće premestiti točkove sa
prednje osovine na zadnju i obrnuto,
zadržavajući ih na istoj strani vozila.
183)Nemojte ponovo lakirati felne od
legure pri procesu koji zahteva temperature
više od 150°C. Mehaničke karakteristike
točkova mogu biti ugrožene.
184)Načini rotacije točkova navedeni u
tekstu se NE SMEJU primenjivati kod
"jednosmernih" pneumatika! Pri korišćenju
takvih pneumatika je moguće samo
premestiti točkove sa prednje osovine na
zadnju, zadržavajući ih na istoj strani vozila.
185)Vožnja sa delimično izduvanim ili
potpuno izduvanim pneumaticima može da
ugrozi bezbednost i nepopravljivo ošteti
pneumatik.
UPOZORENJE
95)Sa postavljenim lancima, održavajte
smanjenu brzinu: nemojte prelaziti brzinu od
50 km/h. Izbegavajte rupe, nemojte se
penjati na stepenike ili pločnike nemojte
duže voziti na neravnom kolovozu, da se ne
bi oštetilo vozilo a ni kolovoz.
KAROSERIJA
ODRŽAVANJE
KAROSERIJE
Farba
96)
6)
U slučaju ogrebotina ili dubokog
oštećenja površine, odmah popraviti te
nepravilnosti da ne bi došlo do
formiranja rđe.
Održavanje farbe se sastoji od pranja,
čija učestanost zavisi od uslova i
okoline. Na primer, u oblastima sa
visokim atmosferskim zagađenjem ili
ako se vozi kolovozom po kome je
posuta so, savetuje se češće pranje
vozila.
Neki delovi vozila mogu imati mat boju,
kojoj je potrebna posebna nega da bi
ostala takva: videti uputstvo na kraju
ovog paragrafa
97)
Za pravilno pranje vozila sledite sledeća
uputstva:
ako se vozilo pere u automatskoj
perionici, skinuti antenu sa krova;
ako se za pranje vozila koriste
isparivači ili mlazevi pod visokim
pritiskom, držati udaljenost od najmanje
40 cm od karoserije da se ne bi oštetila
ili izmenila. Zadržavanje vode u dužem
213

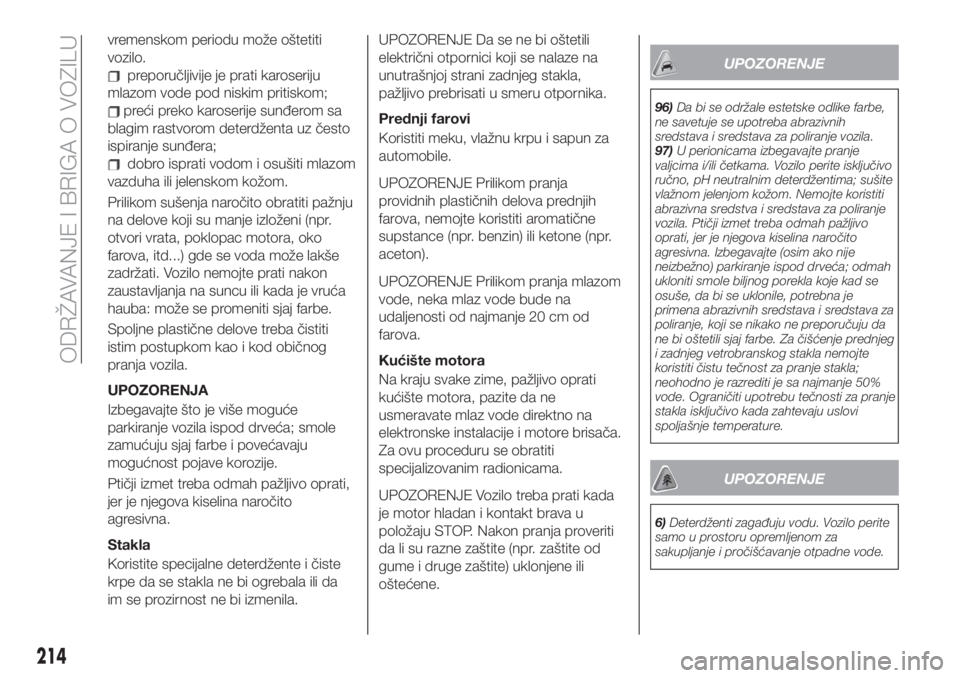

Page 216 of 290

vremenskom periodu može oštetiti
vozilo.
preporučljivije je prati karoseriju
mlazom vode pod niskim pritiskom;
preći preko karoserije sunđerom sa
blagim rastvorom deterdženta uz često
ispiranje sunđera;
dobro isprati vodom i osušiti mlazom
vazduha ili jelenskom kožom.
Prilikom sušenja naročito obratiti pažnju
na delove koji su manje izloženi (npr.
otvori vrata, poklopac motora, oko
farova, itd...) gde se voda može lakše
zadržati. Vozilo nemojte prati nakon
zaustavljanja na suncu ili kada je vruća
hauba: može se promeniti sjaj farbe.
Spoljne plastične delove treba čistiti
istim postupkom kao i kod običnog
pranja vozila.
UPOZORENJA
Izbegavajte što je više moguće
parkiranje vozila ispod drveća; smole
zamućuju sjaj farbe i povećavaju
mogućnost pojave korozije.
Ptičji izmet treba odmah pažljivo oprati,
jer je njegova kiselina naročito
agresivna.
Stakla
Koristite specijalne deterdžente i čiste
krpe da se stakla ne bi ogrebala ili da
im se prozirnost ne bi izmenila.
UPOZORENJE Da se ne bi oštetili
električni otpornici koji se nalaze na
unutrašnjoj strani zadnjeg stakla,
pažljivo prebrisati u smeru otpornika.
Prednji farovi
Koristiti meku, vlažnu krpu i sapun za
automobile.
UPOZORENJE Prilikom pranja
providnih plastičnih delova prednjih
farova, nemojte koristiti aromatične
supstance (npr. benzin) ili ketone (npr.
aceton).
UPOZORENJE Prilikom pranja mlazom
vode, neka mlaz vode bude na
udaljenosti od najmanje 20 cm od
farova.
Kućište motora
Na kraju svake zime, pažljivo oprati
kućište motora, pazite da ne
usmeravate mlaz vode direktno na
elektronske instalacije i motore brisača.
Za ovu proceduru se obratiti
specijalizovanim radionicama.
UPOZORENJE Vozilo treba prati kada
je motor hladan i kontakt brava u
položaju STOP. Nakon pranja proveriti
da li su razne zaštite (npr. zaštite od
gume i druge zaštite) uklonjene ili
oštećene.
UPOZORENJE
96)Da bi se održale estetske odlike farbe,
ne savetuje se upotreba abrazivnih
sredstava i sredstava za poliranje vozila.
97)U perionicama izbegavajte pranje
valjcima i/ili četkama. Vozilo perite isključivo
ručno, pH neutralnim deterdžentima; sušite
vlažnom jelenjom kožom. Nemojte koristiti
abrazivna sredstva i sredstava za poliranje
vozila. Ptičji izmet treba odmah pažljivo
oprati, jer je njegova kiselina naročito
agresivna. Izbegavajte (osim ako nije
neizbežno) parkiranje ispod drveća; odmah
ukloniti smole biljnog porekla koje kad se
osuše, da bi se uklonile, potrebna je
primena abrazivnih sredstava i sredstava za
poliranje, koji se nikako ne preporučuju da
ne bi oštetili sjaj farbe. Za čišćenje prednjeg
i zadnjeg vetrobranskog stakla nemojte
koristiti čistu tečnost za pranje stakla;
neohodno je razrediti je sa najmanje 50%
vode. Ograničiti upotrebu tečnosti za pranje
stakla isključivo kada zahtevaju uslovi
spoljašnje temperature.
UPOZORENJE
6)Deterdženti zagađuju vodu. Vozilo perite
samo u prostoru opremljenom za
sakupljanje i pročišćavanje otpadne vode.
214
ODRŽAVANJE I BRIGA O VOZILU
