2019 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

159

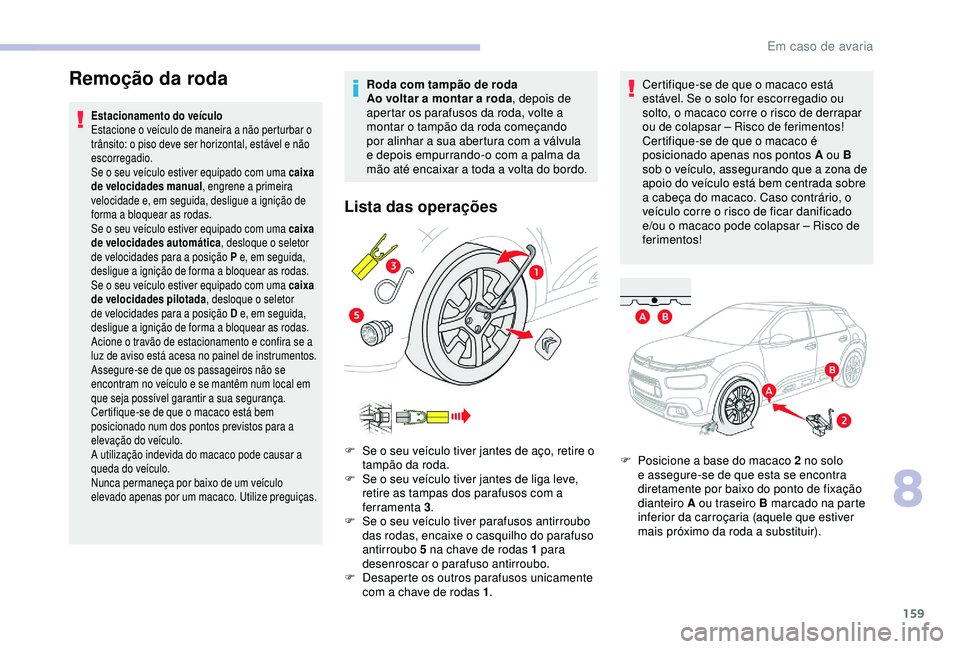

Remoção da roda
Estacionamento do veículo
Estacione o veículo de maneira a não perturbar o
trânsito: o piso deve ser horizontal, estável e não
escorregadio.
Se o seu veículo estiver equipado com uma caixa
de velocidades manual, engrene a primeira
velocidade e, em seguida, desligue a ignição de
forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa
de velocidades automática , desloque o seletor
de velocidades para a posição P e, em seguida,
desligue a ignição de forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa
de velocidades pilotada , desloque o seletor
de velocidades para a posição D e, em seguida,
desligue a ignição de forma a bloquear as rodas.
Acione o travão de estacionamento e confira se a
luz de aviso está acesa no painel de instrumentos.
Assegure-se de que os passageiros não se
encontram no veículo e se mantêm num local em
que seja possível garantir a sua segurança.
Certifique-se de que o macaco está bem
posicionado num dos pontos previstos para a
elevação do veículo.
A utilização indevida do macaco pode causar a
queda do veículo.
Nunca permaneça por baixo de um veículo
elevado apenas por um macaco. Utilize preguiças.
Roda com tampão de roda
Ao voltar a montar a roda , depois de
apertar os parafusos da roda, volte a
montar o tampão da roda começando
por alinhar a sua abertura com a válvula
e depois empurrando-o com a palma da
mão até encaixar a toda a volta do bordo.
Lista das operações
F Se o seu veículo tiver jantes de aço, retire o tampão da roda.
F

S
e o seu veículo tiver jantes de liga leve,
retire as tampas dos parafusos com a
ferramenta 3 .
F

S
e o seu veículo tiver parafusos antirroubo
das rodas, encaixe o casquilho do parafuso
antirroubo 5 na chave de rodas 1 para
desenroscar o parafuso antirroubo.
F

D
esaperte os outros parafusos unicamente
com a chave de rodas 1 . Certifique-se de que o macaco está
estável. Se o solo for escorregadio ou
solto, o macaco corre o risco de derrapar
ou de colapsar – Risco de ferimentos!
Certifique-se de que o macaco é
posicionado apenas nos pontos A ou B
sob o veículo, assegurando que a zona de
apoio do veículo está bem centrada sobre
a cabeça do macaco. Caso contrário, o
veículo corre o risco de ficar danificado
e/ou o macaco pode colapsar – Risco de
ferimentos!
F P osicione a base do macaco 2 no solo
e assegure-se de que esta se encontra
diretamente por baixo do ponto de fixação
dianteiro A ou traseiro B marcado na parte
inferior da carroçaria (aquele que estiver
mais próximo da roda a substituir).
8
Em caso de avaria

160
F Eleve o macaco 2 até a cabeça encostar ao ponto A ou B, consoante o que estiver a ser
usado; a área de apoio A ou B do veículo
deve ficar bem inserida na parte central da
cabeça do macaco.
F

E
leve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para montar
facilmente a roda sobresselente (não
furada). Arrumação da roda
A roda danificada pode ser arrumada sob
o piso, no alojamento standard da roda
sobresselente.
Para arrumar uma junta de liga, primeiro
retire o tampão do cubo do centro da
roda, de modo a poder colocar no lugar o
elemento de aperto (porca e parafuso)
No caso de uma roda sobresselente de
tipo “economizador de espaço”, a roda
danificada não pode ser arrumada sob o
piso. Deverá ser arrumada na mala; utilize
uma cobertura para proteger o interior da
mala.
Montagem da roda
F Retire os parafusos e guarde-os num lugar
limpo.
F

R
etire a roda.
Fixação da roda sobresselente
economizadora de espaço
Se o seu veículo estiver equipado com
jantes de liga de alumínio, é normal
confirmar, aquando do aperto dos
parafusos durante a montagem, que as
anilhas não entram em contacto com
a roda sobresselente ou de utilização
temporária. A roda é fixada pelo apoio
cónico de cada parafuso.
Em caso de avaria

161
Após a substituição de uma roda
Ao circular com a roda sobresselente de
utilização temporária, não ultrapasse a
velocidade de 80 km/h.
Dirija-se rapidamente a um revendedor
CITROËN ou a uma oficina qualificada
para verificação do aperto dos parafusos
e da pressão da roda sobresselente.
Solicite a verificação da roda furada.
Após diagnóstico, o técnico dir-lhe-á se
o pneu pode ser reparado ou se deve ser
substituído.
Lista de operações
F Se presente no seu veículo, aperte o parafuso antirroubo com a chave de rodas 1
equipada com chave antirroubo 5.
F

A
perte os outros parafusos apenas com a
chave de rodas 1 .
F

A
rrume as ferramentas na caixa.
F
I
nstale a roda no cubo.
F
A
perte os parafusos manualmente até ao
limite.
F

S

e presente no seu veículo, efetue um
pré-aperto do parafuso antirroubo com
a chave de rodas 1 equipada com chave
antirroubo


5 . F

E
fetue um pré-aperto dos outros parafusos
apenas com a chave de rodas 1 .
F
B
aixe totalmente o veículo.
F
D
obre o macaco 2 e retire-o.
Substituir uma lâmpada
As luzes encontram-se equipadas com
vidro em policarbonato, revestido por um
verniz protetor:
F

n
ão os limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F

u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte a
lança de maneira persistente para as
luzes nem para os seus rebordos, para
evitar deteriorar o respetivo verniz e a
junta de estanqueidade.
A substituição de uma lâmpada deve ser
efetuada depois de a luz estar apagada
há vários minutos – Risco de queimadura
grave!
F

N
ão toque diretamente na lâmpada
com os dedos: utilize um pano sem
pelos.
É essencial utilizar apenas lâmpadas
do tipo antiultravioletas (UV), para não
danificar as luzes.
Substitua sempre uma lâmpada com
defeito por uma lâmpada nova com as
mesmas referências e caraterísticas.
8
Em caso de avaria

162
Díodos emissores de luz (LED)
Para a substituição deste tipo de
lâmpadas, contacte um revendedor
CITROËN ou uma oficina qualificada.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento das
luzes.
Luzes dianteiras
1.Luzes diurnas/luzes de presença (LED).
2. Luzes de cruzamento (H7).
3. Luzes de estrada (H1).
4.
Indicadores de mudança de direção (PY21W).
5. Luzes de nevoeiro (PS24W).
Luzes diurnas/luzes de presença
(LED)
Luzes de cruzamento
Para a substituição dos díodos
eletroluminiscentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
F

R
etire a tampa de proteção, puxando a
lingueta.
F

I
ntroduza o conector e o porta-lâmpadas
e, em seguida, eleve o conjunto para cima
para desencaixar.
F

R
etire o conjunto do conector e porta-
lâmpadas. F
D esligue o conector da lâmpada.
F R etire a lâmpada e substitua-a.
Para montar novamente, execute as operações
pela ordem inversa, virando para baixo a
lingueta de posicionamento da lâmpada .
Luzes de estrada
F Retire a tampa de proteção, puxando a
lingueta.
F

D
esligue o conector da lâmpada (não retire
o conector de massa, situado por baixo).
Em caso de avaria

163
Para voltar a montar, efetue as operações pela
ordem inversa.
Indicadores de mudança de direção
A intermitência rápida da luz indicadora
de mudança de direção (esquerda ou
direita) indica avaria numa das luzes do
respetivo lado.
F

R
ode o suporte da lâmpada um oitavo de
volta para a esquerda e retire-o.
F

R
etire a lâmpada e substitua-a.
Para a montagem, efetuar as operações pela
ordem inversa. As lâmpadas de cor âmbar, tais como
os indicadores de mudança de direção,
devem ser substituídas por lâmpadas de
caraterísticas e cor idênticas.
Luzes de nevoeiro
F Sob o para-choques dianteiro,
desaparafuse os 3 parafusos de fixação do
resguardo da cava da roda.
F

A
faste o resguardo da cava da roda para
aceder à luz de nevoeiro dianteira.
F

D
esligue o conector do porta-lâmpadas,
pressionando a lingueta, situada na parte
superior. Para voltar a montar, efetue estas operações
pela ordem inversa.
F

P

ressione a mola e, em seguida, retire-a
para o centro do veículo para libertar a
lâmpada.
F

R

etire a lâmpada e substitua-a.
Para a substituição destas lâmpadas,
pode contactar um revendedor CITROËN
ou uma oficina qualificada.
Luzes indicadoras de mudança
de direção laterais integradas
Para a substituição deste tipo de lâmpada,
consulte um revendedor CITROËN ou uma
oficina qualificada. F
R
etire o porta-lâmpada pressionando os
dois grampos (em cima e em baixo) com o
dedo polegar e o indicador.
F
S
ubstitua o módulo (porta-lâmpadas e
lâmpada).
8
Em caso de avaria

164
Luzes traseiras
1.Luzes de stop (P21W).
2. Luz(es) de nevoeiro (LED).
3. Luzes de presença (LED).
4. Luzes de marcha atrás (W16W).
5. Luzes indicadoras de mudança de direção
(PY21W ).
Substituição das lâmpadas
Estas lâmpadas são substituídas a partir do
interior da mala.
F

A
bra a mala. F

R
etire o revestimento lateral para aceder
aos casquilhos das lâmpadas.
F D esligue o conector da luz A premindo o
botão de desbloqueio (situado por baixo do
conetor da luz do lado direito e por cima do
conetor da luz do lado esquerdo).
F

D
esaperte a porca B e retire-a (certifique-
se de que não cai para dentro do
guarda-lamas ).
F

P
ressione o grampo de fixação da luz C
para baixo e retire para fora com cuidado. F

A
faste as patilhas de manutenção do porta-
lâmpadas e retire-o.
F

D
esligue o conetor da luz de presença D e
retire o porta-lâmpadas.
F

S
ubstitua a lâmpada avariada:
-

p
ara a luz de marcha-atrás, puxe a
lâmpada (inferior),
Em caso de avaria

165
Para voltar a montar, efetue estas operações
pela ordem inversa.Certifique-se de que a luz de marcha-
atrás está corretamente ligada antes de
inserir novamente o porta-lâmpadas.
Tenha o cuidado de encaixar a luz nas
guias permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade, mas sem deteriorar a luz.
Luzes de presença de LED e
luzes de nevoeiro (LED)
Para a substituição de LED, contacte um
revendedor CITROËN ou uma oficina
qualificada.
Terceira luz de travagem (LED)
Para a substituição dos díodos
eletroluminiscentes (LED), consulte a rede
CITROËN ou uma oficina qualificada.
Luzes da chapa de matrícula
(W5W)
Iluminação interior
Luz de teto com lâmpadas (W5W)
F Com uma chave de parafusos de ponta plana pequena desencaixe o conjunto da
consola que envolve a luz de cortesia.
F

R
etire a lâmpada com defeito e substitua-a.
F

V
olte a colocar a consola que envolve a luz
de cortesia e fixe-a corretamente.
Luz de cortesia com LED
Para a substituição de LEDs, consulte
um revendedor CITROËN ou uma oficina
qualificada.
-

n

as outras lâmpadas, prima
suavemente por cima e rode a lâmpada
correspondente um quarto de volta no
sentido contrário ao dos ponteiros do
relógio.
F

I

nsira uma chave de parafusos fina num dos
entalhes no exterior da parte transparente. F

E
mpurre para o exterior para desencaixar.
F
R
etire a parte transparente.
F
S
ubstitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a encaixar.
8
Em caso de avaria

166
Mala (W5W)
F Desprenda a luz, pressionando a base pela parte traseira.
F

R
etire a lâmpada e substitua-a.
F

V
olte a colocar a lâmpada no seu devido
lugar.
Substituir um fusível
Acesso às ferramentas
A pinça de extração encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo. F

S
olte a tampa puxando a parte superior
esquerda e, em seguida, a direita.
F
S
olte totalmente a tampa e rode-a.
F R etire a pinça da parte traseira da tampa.
Substituição de um fusível
Antes de substituir um fusível, é necessário:
F
c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores elétricos, Para substituir um fusível tem de:
F

u
tilizar a pinça especial para extrair o
fusível do respetivo compartimento e
verificar o estado do filamento.
F
s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria ocorrer novamente após a
substituição do fusível, solicite a verificação
do equipamento elétrico por um revendedor
CITROËN ou por uma oficina qualificada. F
i
mobilizar o veículo e desligar a ignição,
F
i
dentificar o fusível avariado utilizando
as tabelas e esquemas de atribuição
existentes.
Bom Avariado
Pinça
Em caso de avaria
