2019 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

111
Indicações no painel de instrumentos
1.Indicação do limite de velocidade.
Visualização da velocidade
O sistema fica ativo, mas não deteta a
informação de limite de velocidade. Ao detetar uma informação de limite de
velocidade, o sistema apresenta o valor.
O condutor pode ajustar a velocidade do
veículo consoante as informações fornecidas
pelo sistema.
Ativação/desativação
A ativação ou desativação da função é
efetuada pelo menu de configuração do
veículo.
F

N
o menu do ecrã tátil
Condução/Veículo , selecione
“ Parâmetros do veículo ”,
depois “ Segurança ” e ative/
desative “ Visualização da
velocidade aconselhada ”.A regulamentação sobre os limites de
velocidade é específica de cada país.
O sistema não leva em consideração as
reduções das limitações de velocidade nos
seguintes casos:
-

i
ntempéries (chuva, neve),
-
p
oluição atmosférica,
-
r
eboque, caravana,
-
c
ondução com roda sobresselente de
utilização temporária ou correntes para a
neve,
-
r
eparação de um furo com o kit de
reparação provisória,
-
j
ovens condutores, etc.
O sistema pode ser perturbado ou não
funcionar nas seguintes situações:
-
m
ás condições de visibilidade (iluminação
insuficiente do piso, quedas de neve, de
chuva, de nevoeiro),
-
z
ona do para-brisas situada em frente
à câmara: suja, embaciada, congelada,
com neve, danificada ou tapada com um
autocolante,
- p roblema de funcionamento da câmara,
- c artografia obsoleta ou errada,
-

p
ainéis de estrada ocultos (outros veículos,
vegetação, neve),
-

p
ainéis de limitação de velocidade não
conformes com a norma, danificados ou
deformados.
Limites de funcionamento
6
Condução

112
Memorização da velocidade
de referência
Esta memorização é um complemento da
visualização do Reconhecimento dos limites
de velocidade.
Para mais informações sobre o Limitador
de velocidade e o Regulador de
velocidade , consulte as secções
correspondentes.
Comandos no volante
1. Seleção do modo limitador de velocidade/
regulador de velocidade.
2. Memorização da velocidade de referência.
Indicações no painel de instrumentos
O condutor pode optar por adaptar a velocidade
de referência ao limite de velocidade sugerido,
premindo o botão de memorização do limitador
de velocidade ou do regulador de velocidade.
Esta velocidade de referência substituirá então
a velocidade de referência anterior no limitador
de velocidade e/ou no regulador de velocidade
dinâmico.
3.Indicação do limite de velocidade.
4. Memorização da velocidade.
5. Velocidade atual do veículo.
6. Velocidade de referência atual.
Memorização da velocidade
Em caso de diferença inferior a 10 km/h entre
a v elocidade de referência e a velocidade
apresentada no sistema de reconhecimento,
o símbolo MEM não é apresentado.
F Prima o botão MEM 2 uma vez para
guardar a velocidade sugerida.
Uma mensagem solicita que confirme o pedido
premindo uma segunda vez. F
Ac
ione o limitador de velocidade/regulador
de velocidade.
São apresentadas as informações do limitador
de velocidade/regulador de velocidade.
Aquando da deteção de um sinal de limite
de velocidade, o sistema apresenta o limite
de velocidade e uma mensagem em que se
oferece para o definir como a nova velocidade
de referência.
A visualização MEM pisca durante alguns
segundos no ecrã.
Condução

113
F Prima o utra vez o botão MEM 2 para
confirmar e memorizar a nova velocidade
de referência.
Limitador de velocidade
O sistema impede que o veículo
ultrapasse a definição de velocidade
do veículo programada pelo
condutor.
O limitador de velocidade aciona-se
manualmente.
O limite mínimo de velocidade
programada é de 30
km/h.
O valor da velocidade programada
permanece em memória no sistema
mesmo após desligar a ignição.
O sistema limitador de velocidade é
apenas um auxiliar à condução. Não
dispensa o condutor do cumprimento dos
limites de velocidade ou de permanecer
sempre vigilante.
Comandos no volante
Indicações no painel de instrumentos
6. Indicação de ligar/desligar o limitador de
velocidade.
7. Valor da velocidade de referência
programada.
8. Indicação de seleção do modo limitador.
Ativar
F Rode o botão 1 para a posição LIMIT para
selecionar o limitador de velocidade; a
função é colocada em pausa.
1. Seleção do modo limitador de velocidade.
2. Diminuição da velocidade programada.
3. Aumento da velocidade programada.
4. Acionamento/Pausa do limitador de
velocidade.
5. Utilização da velocidade sugerida pelo
sistema de reconhecimento dos limites de
velocidade.
Para mais informações sobre o
Reconhecimento dos limites de velocidade ,
consulte a secção correspondente. F

S
e a velocidade de referência for a
adequada (última velocidade de referência
programada no sistema), prima o botão 4
para acionar o limitador de velocidade.
F

U
ma nova pressão no botão 4 interrompe
temporariamente a função (pausa).
Regulação da velocidade
limite
Não é necessário ligar o limitador de
velocidade para ajustar a velocidade.
Selecione o modo limitador de velocidade
(botão 1 na posição LIMIT).
Para modificar a regulação da velocidade
limite:
F

e
m inter valos de +/- 1 km/h, pressione
rápida e sucessivamente o botão 2 ou 3 ,
F

d
e forma contínua, em inter valos de +/-
5
km/h, mantenha premido o botão 2 ou 3 .
6
Condução

114
Para alterar o valor do limitador de velocidade
usando a velocidade sugerida pelo sistema de
reconhecimento dos limites de velocidade:
F
a v
elocidade sugerida é exibida no painel
de instrumentos,
F

p
rima uma primeira vez a tecla 5 ; surge
uma mensagem para confirmar o pedido de
memorização,
F

p
ressione uma segunda vez o botão 5 para
registar a velocidade sugerida.
O valor é apresentado imediatamente como
a nova velocidade de referência no painel de
instrumentos.
Ultrapassagem temporária
da velocidade de referência
F Prima c om força o pedal do acelerador
e ultrapasse o ponto de resistência
para ultrapassar o limite de velocidade
programado.
O limitador de velocidade desativa-se
temporariamente e a velocidade programada
apresentada fica intermitente.
No caso de descida acentuada ou em
caso de forte aceleração, o limitador de
velocidade não poderá impedir o veículo
de ultrapassar a velocidade programada.
Quando a ultrapassagem não se dever a uma
ação do condutor, um sinal sonoro completa o
alerta visual (a definição fica intermitente). Assim que o veículo abrandar até à velocidade
requerida, o limitador de velocidade fica
novamente ativo: a velocidade de referência é
apresentada novamente de forma contínua.
Desligar
F Rode o botão rotativo 1 para a posição 0: as
informações sobre o limitador de velocidade
deixam de ser apresentadas.
Anomalia de funcionamento
Os traços intermitentes indicam um problema
do sistema do limitador de velocidade.
Solicite a verificação pela rede CITROËN ou
por uma oficina qualificada.
A utilização de tapetes não homologados
pela CITROËN pode perturbar o
funcionamento do limitador de velocidade.
Para evitar qualquer risco de bloqueio dos
pedais:
-

v
erifique o posicionamento correto do
tapete,
-

n
unca sobreponha vários tapetes.
Regulador de velocidade
Sistema que mantém
automaticamente a velocidade do
veículo no valor programado pelo
condutor, sem ação no pedal do
acelerador.
O acionamento do regulador de
velocidade é manual.
Necessita uma velocidade mínima do
veículo de 40
km/h, assim como:
-

c

om caixa de velocidades manual, tem
de estar engatada a terceira, a quarta
ou outra velocidade superior,
-

c

om caixa de velocidades automática
ou pilotada, tem de estar engatada a
segunda velocidade ou outra superior.
Esta função permanece ativa após uma
mudança de velocidade nos veículos
equipados com caixa de velocidades
automática.
O regulador de velocidade pode ser colocado
em pausa manualmente, pressionando o
travão ou o pedal da embraiagem ou em caso
de acionamento do sistema ESC, por motivos
de segurança.
Após ter sido ativado, o regulador de
velocidade pode ser colocado em pausa a
qualquer momento premindo o botão 4: o ecrã
confirma a pausa.
O corte da ignição anula qualquer valor de
velocidade programado.
Condução

115
O regulador de velocidade é uma ajuda à
condução que não pode, em caso algum,
substituir o respeito pelos limites de
velocidade nem a vigilância por parte do
condutor.
Por motivos de segurança,
recomendamos que posicione sempre os
pés junto aos pedais.
Comandos no volante
Para mais informações sobre o Reconhecimento dos
limites de velocidade, consulte a secção correspondente.
Indicações no painel de instrumentos
6.Indicação de pausa/retoma do regulador
de velocidade.
7. Valor da velocidade de referência
programada.
8. Indicação da seleção do regulador de
velocidade.
Ativar
F Rode o botão 1 para a posição CRUISE
para selecionar o modo regulador de
velocidade; a função é colocada em pausa.
F

P
ara iniciar o regulador de velocidade e
registar uma velocidade de referência,
assim que o veículo atingir a velocidade
pretendida, pressione o botão 2 ou 3 : a
velocidade atual do seu veículo passa a ser
a velocidade de referência.
Pode libertar o pedal do acelerador.
F

P
remir o botão 4 interrompe o
funcionamento do sistema (pausa). F

P
remir novamente o botão 4 aciona
novamente o regulador de velocidade
( L I G .) .
Modificar a definição da
velocidade de referência
O regulador de velocidade deve estar ativo.
Por prudência, recomendamos que
mantenha uma velocidade de referência
próxima da velocidade atual do seu
veículo para evitar uma aceleração ou
desaceleração brusca do veículo.
1. Seleção do modo do regulador de
velocidade.
2. Registo da velocidade atual do veículo
como velocidade de referência ou
diminuição da velocidade de referência.
3. Registo da velocidade atual do veículo
como velocidade de referência ou
aumento da velocidade de referência.
4. Pausa/Retoma do regulador de
velocidade.
5. Utilização da velocidade sugerida pelo
sistema de reconhecimento dos limites de
velocidade. Para alterar o valor da velocidade de cruzeiro a
partir da velocidade atual do veículo:
F

e
m inter valos de + ou -1 km/h, pressione
rápida e sucessivamente o botão 2 ou 3 ,
F

d
e forma contínua, por inter valos de +/-
5
km/h, prima continuamente o botão 2
ou
3.
Atenção: a pressão contínua prolongada
no botão 2 ou 3 resulta numa alteração
demasiado rápida da velocidade do seu
veículo.
Para alterar o valor da velocidade de cruzeiro
usando a velocidade sugerida pelo sistema de
reconhecimento dos limites de velocidade:
F

a v
elocidade sugerida é exibida no painel
de instrumentos,
6
Condução

116
F prima uma primeira vez a tecla 5; surge
uma mensagem para confirmar o pedido de
memorização,
F

p
ressione uma segunda vez o botão 5 para
registar a velocidade sugerida.
O valor é apresentado imediatamente como
a nova velocidade de referência no painel de
instrumentos.
Ultrapassagem temporária
da velocidade de referência
Se for necessário (para ultrapassar, etc.), é
possível exceder a velocidade programada
carregando no pedal do acelerador.
O regulador de velocidade é neutralizado
momentaneamente e a velocidade de
referência programada fica intermitente.
Para voltar à velocidade de referência, retire o
pé do pedal do acelerador.
Assim que o veículo regressar à velocidade
programada, o regulador de velocidade volta
a funcionar: a visualização da velocidade
programada passa a ser fixa.
Numa descida acentuada, o regulador
de velocidade não conseguirá impedir
que o veículo ultrapasse a velocidade
programada.
Poderá ser necessário travar para controlar
a velocidade do seu veículo. Neste caso, o
regulador de velocidade é automaticamente
colocado em pausa. Para ativar o sistema novamente, com o
veículo a uma velocidade superior a 40
km/h,
carregue no botão 4 .
F
R
ode o botão rotativo 1 para a posição 0:
as informações do regulador de velocidade
desaparecem do ecrã.
Desligar
Anomalia de funcionamento
Os traços intermitentes indicam um problema
do sistema do regulador de velocidade.
Solicite a verificação por um revendedor
CITROËN ou por uma oficina qualificada. Use o regulador de velocidade apenas se
as condições de circulação lhe permitirem
circular a uma velocidade constante e a
uma distância de segurança adequada.
Não ative o regulador de velocidade em
zonas urbanas, com tráfego intenso,
em estradas sinuosas ou íngremes, em
pisos escorregadios ou inundados, em
condições de má visibilidade (chuva forte,
nevoeiro, queda de neve, etc.).
Em determinados casos, poderá não ser
possível manter ou atingir a velocidade
de referência: reboque, veículo muito
carregado, subidas acentuadas.
A utilização de tapetes não homologados
pela CITROËN pode inter ferir com
o funcionamento do regulador de
velocidade.
Para evitar qualquer risco de bloqueio dos
pedais:
-

v
erifique o posicionamento correto do
tapete,
-

n
unca sobreponha vários tapetes.
Condução

117

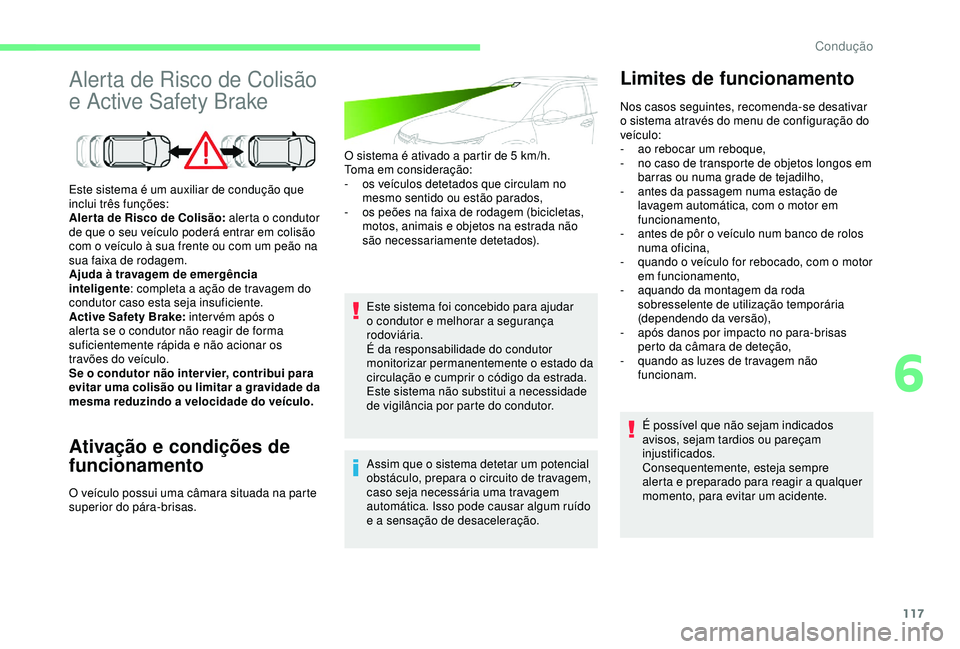

Alerta de Risco de Colisão
e Active Safety Brake
Ativação e condições de
funcionamento
O sistema é ativado a partir de 5 km/h.
T oma em consideração:
-

o
s veículos detetados que circulam no
mesmo sentido ou estão parados,
-

o
s peões na faixa de rodagem (bicicletas,
motos, animais e objetos na estrada não
são necessariamente detetados).
Este sistema foi concebido para ajudar
o condutor e melhorar a segurança
rodoviária.
É da responsabilidade do condutor
monitorizar permanentemente o estado da
circulação e cumprir o código da estrada.
Este sistema não substitui a necessidade
de vigilância por parte do condutor.
Assim que o sistema detetar um potencial
obstáculo, prepara o circuito de travagem,
caso seja necessária uma travagem
automática. Isso pode causar algum ruído
e a sensação de desaceleração.
Este sistema é um auxiliar de condução que
inclui três funções:
Aler ta de Risco de Colisão: alerta o condutor
de que o seu veículo poderá entrar em colisão
com o veículo à sua frente ou com um peão na
sua faixa de rodagem.
Ajuda à travagem de emergência
inteligente
: completa a ação de travagem do
condutor caso esta seja insuficiente.
Active Safety Brake: inter vém após o
alerta se o condutor não reagir de forma
suficientemente rápida e não acionar os
travões do veículo.
Se o condutor não inter vier, contribui para
evitar uma colisão ou limitar a gravidade da
mesma reduzindo a velocidade do veículo.
O veículo possui uma câmara situada na parte
superior do pára-brisas. Nos casos seguintes, recomenda-se desativar
o sistema através do menu de configuração do
veículo:
-
a o rebocar um reboque,
- n o caso de transporte de objetos longos em
barras ou numa grade de tejadilho,
-

a
ntes da passagem numa estação de
lavagem automática, com o motor em
funcionamento,
-

a
ntes de pôr o veículo num banco de rolos
numa oficina,
-

q
uando o veículo for rebocado, com o motor
em funcionamento,
-

a
quando da montagem da roda
sobresselente de utilização temporária
(dependendo da versão),
-

a
pós danos por impacto no para-brisas
perto da câmara de deteção,
-

q
uando as luzes de travagem não
funcionam.
É possível que não sejam indicados
avisos, sejam tardios ou pareçam
injustificados.
Consequentemente, esteja sempre
alerta e preparado para reagir a qualquer
momento, para evitar um acidente.
Limites de funcionamento
6
Condução

118
Alerta de risco de colisão
Em função do risco de colisão detetado pelo
sistema e do limite de alerta selecionado pelo
condutor, podem ser acionados vários níveis
de alerta que podem ser apresentados no
painel de instrumentos.Nível 1 (laranja) : apenas alerta
visual que informa que o veículo
que nos antecede está demasiado
próximo.
É apresentada a mensagem
“ Veículo próximo ”.
Este nível de alerta baseia-se no tempo
inter veículos entre o seu veículo e o que o
antecede. Nível 2 (vermelho) : alerta visual
e sonoro que informam sobre a
iminência de uma colisão.
É apresentada a mensagem
“ Tr a v e ! ".
Este nível de alerta baseia-se no tempo antes
da colisão. Toma em consideração a dinâmica
do veículo, a velocidade do seu veículo e do
veículo da frente, as condições ambientais, as
condições de funcionamento do veículo (numa
cur va, pedais aplicados, etc.) para acionar o
alerta no momento relevante. Quando a velocidade do seu veículo
for demasiado elevada ao aproximar-
se de outro veículo, o primeiro nível
de alerta pode não ser apresentado: o
nível de alerta 2 pode ser apresentado
diretamente.
Impor tante:
o nível de alerta 1 nunca
é apresentado quando o limite de
acionamento “ Próximo” tiver sido
selecionado.
Modificação do limite de
acionamento do alerta
O limite de acionamento determina a forma
como pretende ser informado sobre a presença
de um veículo em movimento ou parado à sua
frente ou sobre um peão presente na sua via
de circulação.
O limite atual pode ser modificado através do
menu de configuração do veículo.
Pode selecionar um destes três limites
predefinidos:
-
“Distante ”,
-
“Normal ”,
-
“Próximo”.
O último limite utilizado é memorizado ao
desligar a ignição.
Assistência à travagem de
emergência inteligente (AFUi)
No caso do condutor travar, mas não o
suficiente para evitar uma colisão, esta função
completa a travagem nos limites das leis da
física.
Esta assistência apenas ocorre se efetuar uma
pressão no pedal de travão.
Active Safety Brake
Esta função, também denominada travagem
automática de emergência, tem como objetivo
reduzir a velocidade de impacto ou evitar a
colisão frontal do seu veículo em caso de
ausência de intervenção do condutor.
Condução
