2019 CITROEN C4 CACTUS Manual do condutor (in Portuguese)

167
A substituição por um fusível não
mencionado nas tabelas de atribuição ao
lado poderá dar origem a um problema
de funcionamento grave no seu veículo.
Contacte um revendedor CITROËN ou
uma oficina qualificada.
Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos ou
acessórios elétricos no veículo, entre em
contacto com a rede CITROËN ou uma
oficina qualificada para averiguar da sua
compatibilidade.
A CITROËN declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios não fornecidos
e não recomendados pela CITROËN
e não instalados de acordo com as
respetivas instruções, em particular
quando o consumo do conjunto de todos
os aparelhos suplementares ligados
ultrapassar os 10

miliamperes.Fusíveis no painel de bordo
As 2 caixas de fusíveis encontram-se na parte
inferior do painel de bordo, por baixo do volante
nos veículos com volante do lado esquerdo
ou por baixo do porta-luvas nos veículos com
volante do lado direito.
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
Caixa de fusíveis esquerda
8
Em caso de avaria

168
FusívelN.º Intensidade
(A) Funções
F1 10Retrovisores exteriores (regulação elétrica).
F4 15Aviso sonoro.
F6 20Lava-vidros dianteiro e traseiro.
F8 20Limpa-vidros traseiro.
F10 30Fechaduras.
F27 5Alarme (preparação).
F29 20Ecrã tátil.
F31 15Rádio.
F32 15Tomada de 12 volts.
F35 5Regulação em altura das luzes, controlo de tração.
F36 5Luz de teto, luz de leitura de mapas.
Em caso de avaria

169
FusívelN.º Intensidade
(A) Funções
F30 30Óculo traseiro, desembaciamento.
F31 10Retrovisores com descongelamento.
F34 25Caixa do engate de reboque.
F35 20Caixa do engate de reboque.
F36 30Elevadores de vidros elétricos sequenciais dianteiros.
F37 30Bancos dianteiros com aquecimento.Caixa de fusíveis direita
8
Em caso de avaria

170

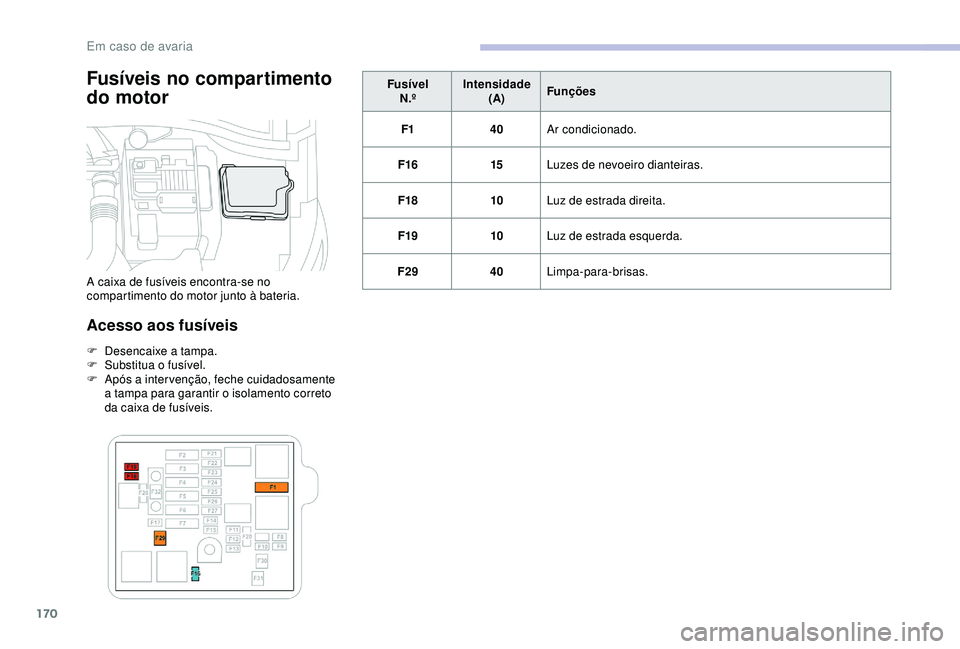

Fusíveis no compartimento
do motor
Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível.
F

A
pós a inter venção, feche cuidadosamente
a tampa para garantir o isolamento correto
da caixa de fusíveis. Fusível
N.º Intensidade
(A) Funções
F1 40Ar condicionado.
F16 15Luzes de nevoeiro dianteiras.
F18 10Luz de estrada direita.
F19 10Luz de estrada esquerda.
F29 40Limpa-para-brisas.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Em caso de avaria

171
Nunca coloque o motor em funcionamento
com um carregador de baterias.
Nunca utilize um booster de bateria de
24 V ou mais.
Verifique previamente se a bateria auxiliar
tem uma tensão nominal de 12
V e uma
capacidade pelo menos igual à da bateria
descarregada.
Os dois veículos não devem estar em
contacto.
Desligue todos os consumidores elétricos
dos dois veículos (sistema de áudio,
limpa-para-brisas, iluminação, etc.).
Assegure-se de que os cabos auxiliares
não passam junto às partes móveis do
motor (ventilador, correias, etc.).
Não desligue o terminal (+) com o motor
em funcionamento.Bateria de 12 V
Procedimento para efetuar o arranque do motor
a partir de outra bateria ou para recarregar a
sua bateria descarregada.
Baterias de arranque de
chumbo-ácido
As baterias possuem substâncias
nocivas como ácido sulfúrico e chumbo.
Devem ser eliminadas de acordo com
as prescrições legais e não devem, em
caso algum, ser eliminadas juntamente
com o lixo doméstico.
Coloque as pilhas do telecomando e as
baterias gastas do veículo num ponto
de recolha especial.
Antes de manusear a bateria, proteja os
seus olhos e a sua cara.
Qualquer operação na bateria deverá ser
efetuada num local ventilado e afastado
de chamas livres ou de fontes de faísca,
para evitar risco de explosão ou incêndio.
Lave as mãos no final da operação.
Acesso à bateria
A bateria encontra-se sob o capot.
Para aceder ao terminal (+):
F

d
estranque o capot através do comando
interior e, em seguida, do comando exterior,
F

l
evante o capot e fixe-o na posição de apoio
com as varetas.
(+) Terminal positivo.
Possui uma braçadeira do terminal de bloqueio
rápido.
(-) Terminal negativo.
O terminal (-) da bateria não está acessível,
utilize o suporte do motor.
Efetuar o arranque usando
outra bateria
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria auxiliar
(externa ou de outro veículo) e de cabos
auxiliares ou de um booster de bateria.
8
Em caso de avaria

172
F Levante a proteção de plástico do terminal (+), se o seu veículo estiver equipado com uma.
F Ligue o cabo vermelho ao terminal positivo (+) da bateria avariada A (ao nível da parte
metálica em cur va) e, em seguida, ao
terminal positivo (+) da bateria de reser va B
ou do booster.
F

L
igue uma extremidade do cabo verde ou
preto ao terminal negativo (-) da bateria
auxiliar B ou do booster (ou num ponto de
massa do outro veículo).
F

L
igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado.
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos.
F

L
igue o motor de arranque do veículo
avariado e deixe o motor a funcionar.
Se o arranque do motor não for efetuado
imediatamente, desligue a ignição e aguarde
alguns instantes antes de tentar novamente.
F

A
guarde o regresso ao “ralenti” e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

V
olte a colocar a proteção de plástico
do terminal (+), se o seu veículo estiver
equipado com uma.
F

D
eixe o motor funcionar, com o veículo em
movimento ou parado, no mínimo durante
30
minutos para permitir que a bateria atinja
um nível de carga suficiente. Algumas funcionalidades, entre as quais
o Stop & Start, não estão disponíveis
enquanto a bateria não atingir um nível de
carga suficiente.
Carregar a bateria com um
carregador de bateria
Para assegurar uma longevidade ideal da
bateria, é indispensável manter a sua carga a
um nível suficiente.
Nalguns casos, pode ser necessário carregar
a bateria:
-

s
e utilizar o seu veículo, sobretudo, para
trajetos curtos,
-

a
o prever uma imobilização prolongada do
veículo durante várias semanas.
Contacte um revendedor CITROËN ou uma
oficina qualificada.
Se pensar ser o próprio a carregar
a bateria do veículo, use apenas um
carregador compatível com baterias de
chumbo-ácido com uma tensão nominal
de 12
V.
Siga as instruções fornecidas pelo
fabricante do carregador.
Nunca inverta as polaridades. Não é necessário desligar a bateria.
F
D
esligue a ignição.
F
D
esligue todos os consumidores elétricos
(sistema de áudio, luzes, limpa-vidros, etc.).
F
D
esligue o carregador B antes de ligar os
cabos à bateria, para evitar qualquer faísca
perigosa.
F

V
erifique se os cabos do carregador estão
em bom estado.
F

S
e presente no seu veículo, eleve a tampa
em plástico do borne (+).
F

L
igue os cabos do carregador B da
seguinte forma:
-

o c
abo vermelho positivo (+) ao terminal
(+) da bateria A ,
-

o c
abo preto negativo (-) ao ponto de
massa C do veículo.
Em caso de avaria

173
Nunca tente carregar uma bateria
congelada – Risco de explosão!
Se a bateria estiver congelada, solicite
o seu controlo por um revendedor
CITROËN ou por uma oficina qualificada
que verificará se os componentes internos
não estão danificados e se o recipiente
não está partido, o que implicaria um risco
de fuga de ácido tóxico e corrosivo.
Desligar a bateria
Para manter um nível de carga suficiente para
permitir o arranque do motor, é recomendado
que desligue a bateria em caso de imobilização
do veículo durante largo período de tempo.
Terminal de bloqueio rápido
Voltar a ligar o terminal (+)
Não force o manípulo dado ser impossível
o trancamento se a braçadeira não estiver
bem posicionada; reinicie o procedimento.
Após ligar novamente a bateria
Após voltar a ligar a bateria, ligue a ignição
e aguarde 1 minuto antes de ligar o motor,
para permitir a inicialização dos sistemas
eletrónicos.
F

D

epois de carregar a bateria, desligue o
carregador B antes de desligar os cabos da
bateria A .
Na presença desta etiqueta, é imperativo
utilizar apenas um carregador de 12

V,
para evitar a degradação irreversível dos
equipamentos elétricos associados ao
sistema Stop & Start. Antes de desligar a bateria:
F

f

eche todas as aberturas (portas, porta da
mala, vidros, teto de abrir),
F

d

esligue todos os consumidores elétricos
(sistema de áudio, limpa-para-brisas, luzes,
e t c .),
F

de

sligue a ignição e aguarde cerca de
quatro minutos.
Após ter acedido à bateria, basta desligar o
terminal (+).
Desligar o borne (+)
F
E
leve o manípulo A ao máximo para
desbloquear a braçadeira B .
F

R

etire a abraçadeira B levantando-a.
F Eleve o manípulo A ao máximo.
F S ubstitua a braçadeira B aberta no terminal (+) .
F

E
mpurre a braçadeira B ao máximo para baixo.
F

B
aixe o manípulo A para bloquear a
braçadeira


B.
No entanto, se após esta operação subsistirem
ligeiras perturbações, contacte um revendedor
CITROËN ou uma oficina qualificada.
8
Em caso de avaria

174
Deve realizar a reinicialização de alguns
sistemas você mesmo, consultando a secção
correspondente como:
-
c
have de telecomando ou chave eletrónica
(dependendo da versão),
-
o

s vidros elétricos,
-

a d
ata e hora,
-
as

estações de rádio memorizadas.
Aquando do trajeto após o primeiro
arranque do motor, o sistema Stop & Start
poderá não estar operacional.
Neste caso, a função apenas ficará
novamente disponível após uma
imobilização contínua do veículo, cuja
duração dependerá da temperatura
exterior e do estado de carga da bateria
(até cerca de 8 horas).Reboque
Procedimento para fazer rebocar o seu veículo
ou para rebocar outro veículo utilizando o anel
de reboque.
Acesso às ferramentas
O gancho de reboque está instalado na mala,
sob o piso.
Para aceder:
F
ab
ra a mala,
F

l
evante o piso e retire-o,
F

r
emova o gancho de reboque do suporte. Recomendações gerais
Respeite a legislação em vigor do país em
que circula.
Certifique-se de que o peso do veículo
trator é superior ao peso do veículo
rebocado.
O condutor deverá permanecer ao volante
do veículo rebocado e deve ter carta de
condução válida.
Aquando do reboque de um veículo com
as quatro rodas no solo, utilize sempre
uma barra de reboque homologada; as
cordas e as correias são proibidas.
O veículo rebocador deve deslocar-se
progressivamente.
Quando o veículo é rebocado com o motor
desligado, a travagem e a direção deixam
de estar disponíveis.
Nos casos seguintes, deverá sempre
contactar um ser viço de reboque
profissional:
-

v
eículo avariado na autoestrada ou na
via rápida,
-

v
eículos de quatro rodas motrizes,
-

i
mpossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direção ou de soltar o
travão de estacionamento,
-
Imp

ossibilidade de rebocar um veículo
com caixa de velocidades automática,
motor a trabalhar,
-

r
eboque apenas com duas rodas no
solo,
-

s
e não estiver disponível uma barra de
reboque homologada, etc.
Em caso de avaria
