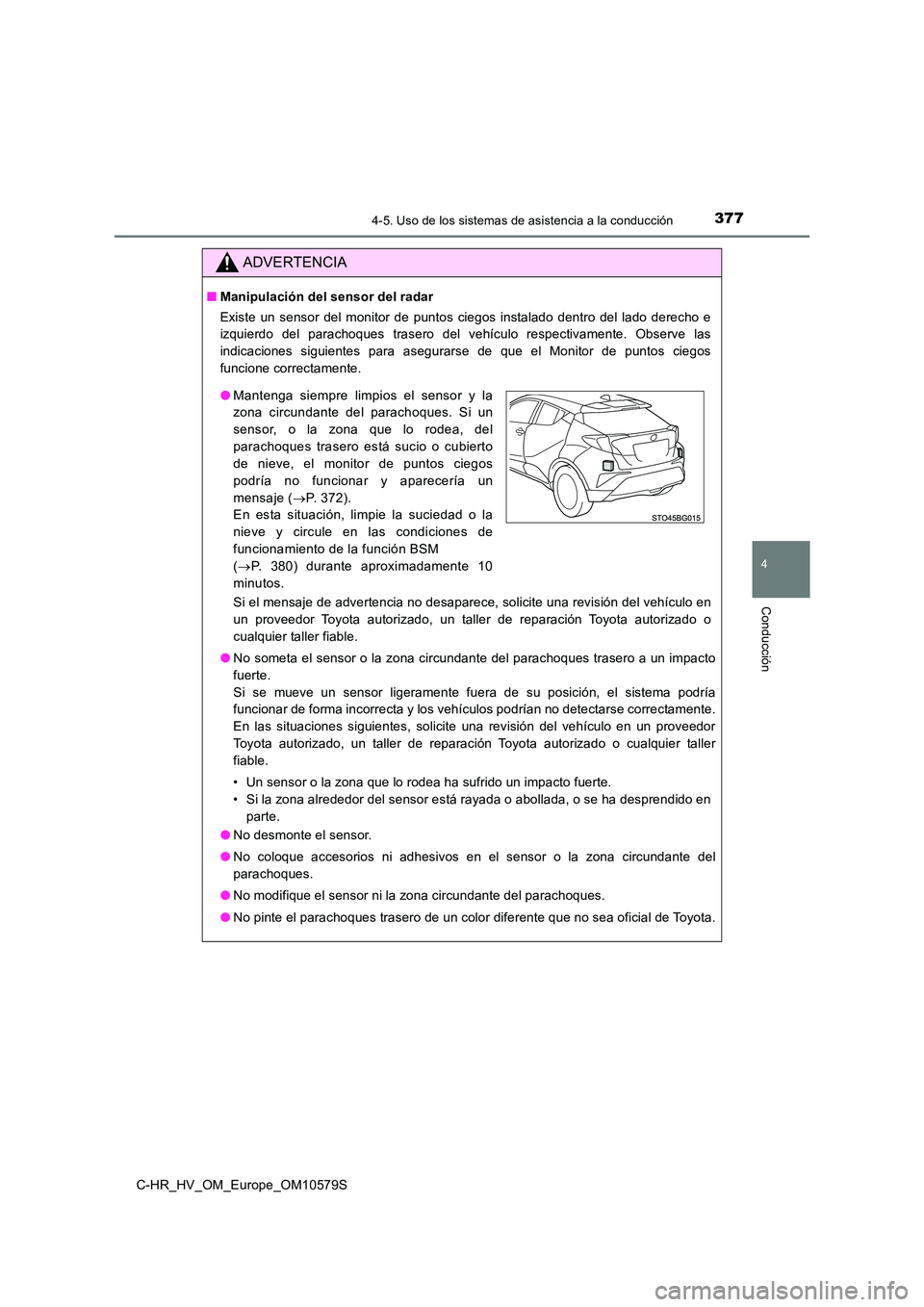

2018 TOYOTA C-HR Manual del propietario (in Spanish)

3774-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
ADVERTENCIA
■Manipulación del sensor del radar
Existe un sensor del monitor de puntos ciegos instalado dentro del lado derecho e
izquierdo del parachoques trasero del vehículo respectivamente. Observe las
indicaciones siguientes para asegurarse de que el Monitor de puntos ciegos
funcione correctamente.
Si el mensaje de advertencia no desaparece, solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
● No someta el sensor o la zona circundante del parachoques trasero a un impacto
fuerte.
Si se mueve un sensor ligeramente fuera de su posición, el sistema podría
funcionar de forma incorrecta y los vehículos podrían no detectarse correctamente.
En las situaciones siguientes, solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller
fiable.
• Un sensor o la zona que lo rodea ha sufrido un impacto fuerte.
• Si la zona alrededor del sensor está rayada o abollada, o se ha desprendido en
parte.
● No desmonte el sensor.
● No coloque accesorios ni adhesivos en el sensor o la zona circundante del
parachoques.
● No modifique el sensor ni la zona circundante del parachoques.
● No pinte el parachoques trasero de un color diferente que no sea oficial de Toyota.
●Mantenga siempre limpios el sensor y la
zona circundante del parachoques. Si un
sensor, o la zona que lo rodea, del
parachoques trasero está sucio o cubierto
de nieve, el monitor de puntos ciegos
podría no funcionar y aparecería un
mensaje ( P. 372).
En esta situación, limpie la suciedad o la
nieve y circule en las condiciones de
funcionamiento de la función BSM
( P. 380) durante aproximadamente 10
minutos.

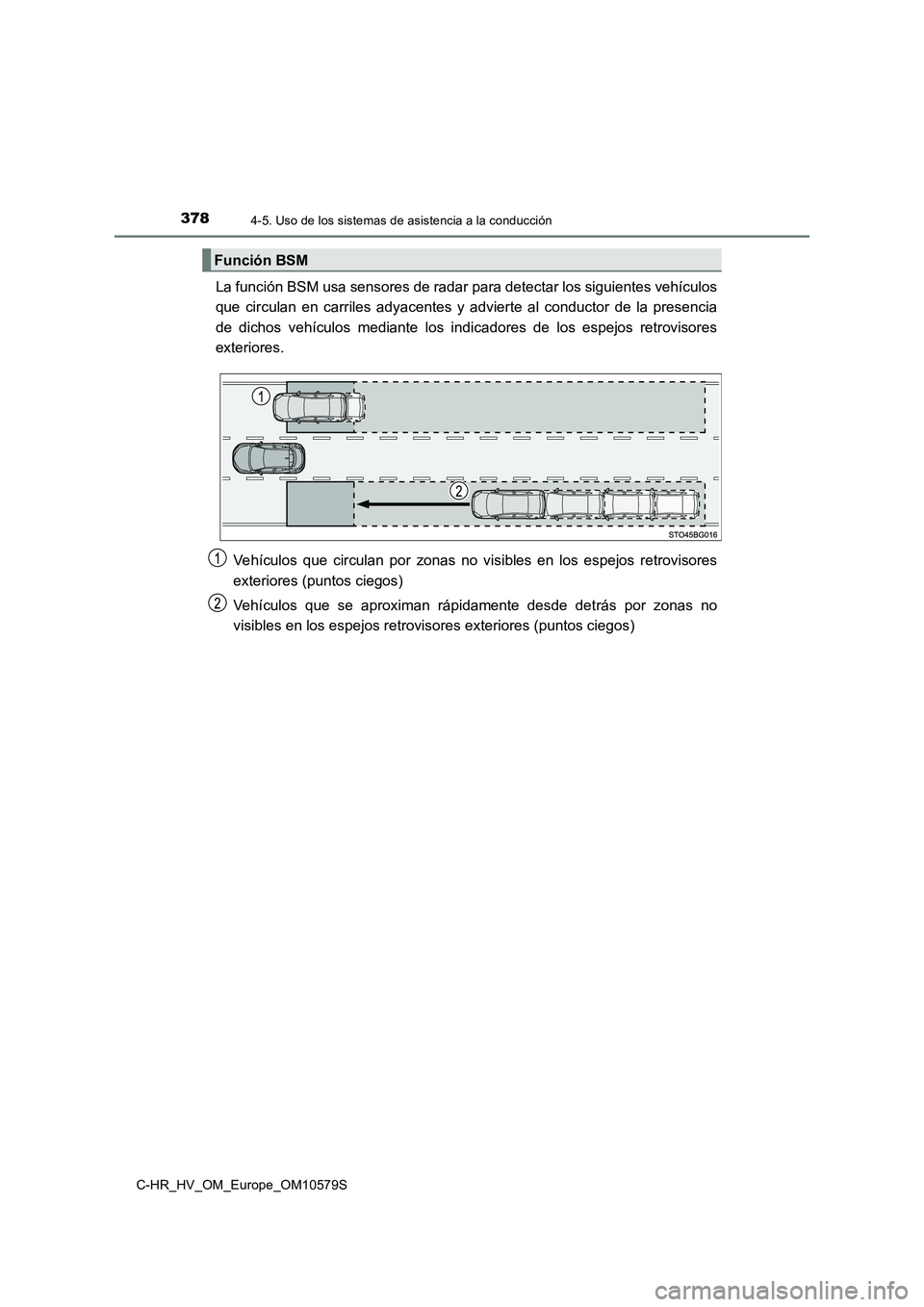

3784-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
La función BSM usa sensores de radar para detectar los siguientes vehículos
que circulan en carriles adyacentes y advierte al conductor de la presencia
de dichos vehículos mediante los indicadores de los espejos retrovisores
exteriores.
Vehículos que circulan por zonas no visibles en los espejos retrovisores
exteriores (puntos ciegos)
Vehículos que se aproximan rápidamente desde detrás por zonas no
visibles en los espejos retrovisores exteriores (puntos ciegos)
Función BSM

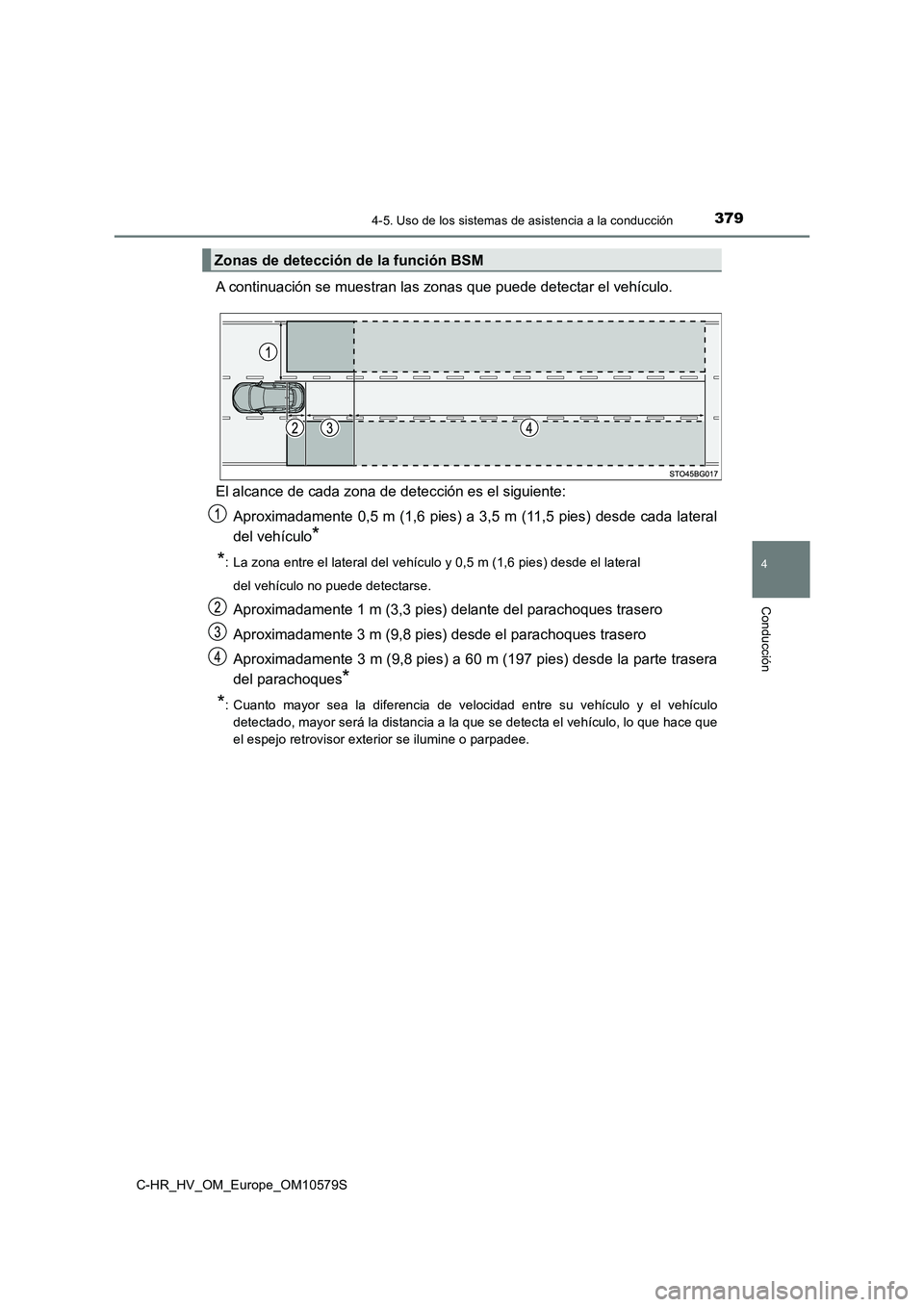

3794-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
A continuación se muestran las zonas que puede detectar el vehículo.
El alcance de cada zona de detección es el siguiente:
Aproximadamente 0,5 m (1,6 pies) a 3,5 m (11,5 pies) desde cada lateral
del vehículo*
*: La zona entre el lateral del vehículo y 0,5 m (1,6 pies) desde el lateral
del vehículo no puede detectarse.
Aproximadamente 1 m (3,3 pies) delante del parachoques trasero
Aproximadamente 3 m (9,8 pies) desde el parachoques trasero
Aproximadamente 3 m (9,8 pies) a 60 m (197 pies) desde la parte trasera
del parachoques*
*: Cuanto mayor sea la diferencia de velocidad entre su vehículo y el vehículo
detectado, mayor será la distancia a la que se detecta el vehículo, lo que hace que
el espejo retrovisor exterior se ilumine o parpadee.
Zonas de detección de la función BSM

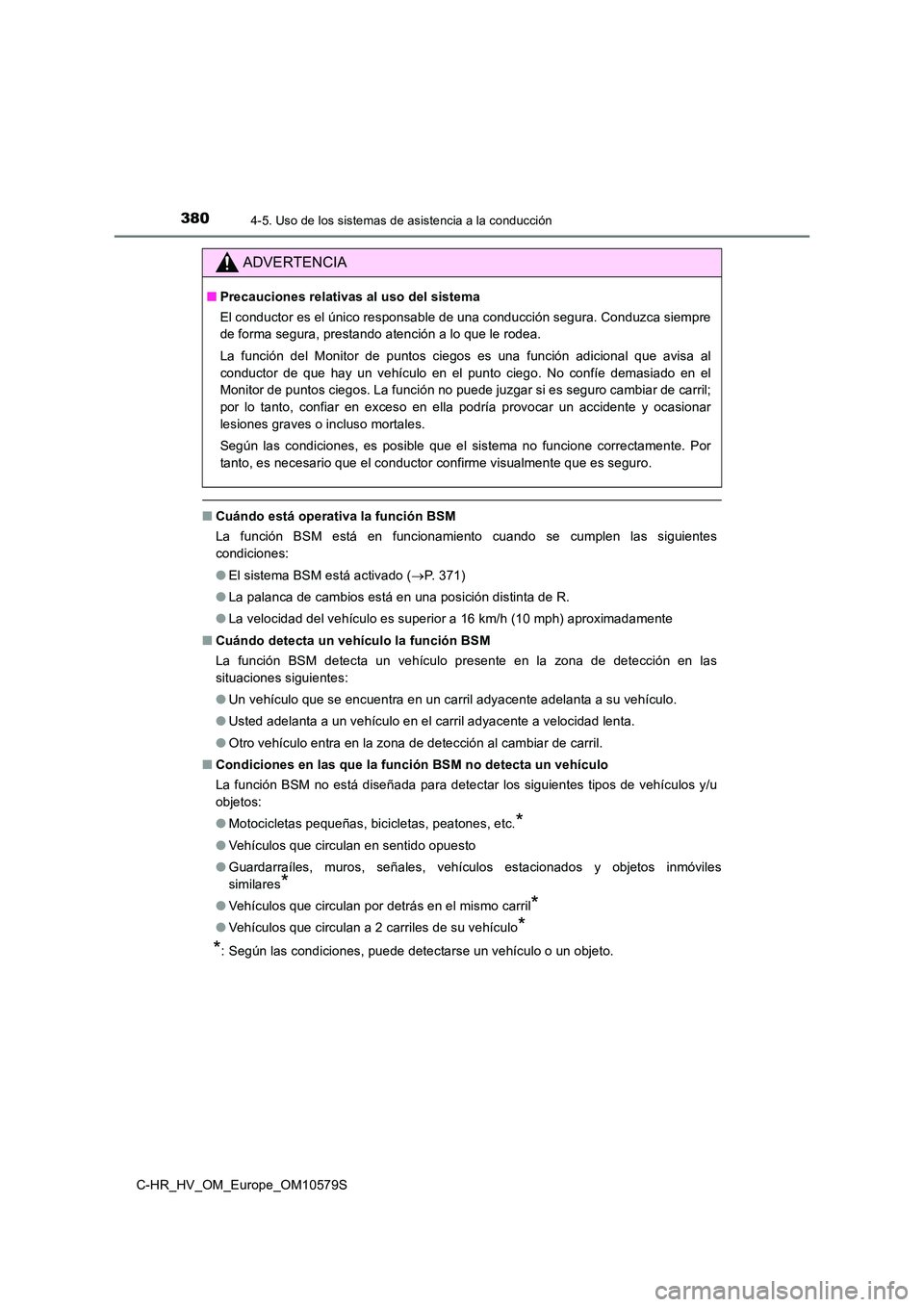

3804-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■Cuándo está operativa la función BSM
La función BSM está en funcionamiento cuando se cumplen las siguientes
condiciones:
● El sistema BSM está activado (P. 371)
● La palanca de cambios está en una posición distinta de R.
● La velocidad del vehículo es superior a 16 km/h (10 mph) aproximadamente
■ Cuándo detecta un vehículo la función BSM
La función BSM detecta un vehículo presente en la zona de detección en las
situaciones siguientes:
● Un vehículo que se encuentra en un carril adyacente adelanta a su vehículo.
● Usted adelanta a un vehículo en el carril adyacente a velocidad lenta.
● Otro vehículo entra en la zona de detección al cambiar de carril.
■ Condiciones en las que la función BSM no detecta un vehículo
La función BSM no está diseñada para detectar los siguientes tipos de vehículos y/u
objetos:
● Motocicletas pequeñas, bicicletas, peatones, etc.*
●Vehículos que circulan en sentido opuesto
● Guardarraíles, muros, señales, vehículos estacionados y objetos inmóviles
similares*
● Vehículos que circulan por detrás en el mismo carril*
●Vehículos que circulan a 2 carriles de su vehículo*
*: Según las condiciones, puede detectarse un vehículo o un objeto.
ADVERTENCIA
■ Precauciones relativas al uso del sistema
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
La función del Monitor de puntos ciegos es una función adicional que avisa al
conductor de que hay un vehículo en el punto ciego. No confíe demasiado en el
Monitor de puntos ciegos. La función no puede juzgar si es seguro cambiar de carril;
por lo tanto, confiar en exceso en ella podría provocar un accidente y ocasionar
lesiones graves o incluso mortales.
Según las condiciones, es posible que el sistema no funcione correctamente. Por
tanto, es necesario que el conductor confirme visualmente que es seguro.

3814-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
■ Condiciones en las que la función BSM podría no funcionar correctamente
● Puede que la función BSM no detecte vehículos correctamente en las siguientes
situaciones:
• Cuando el sensor se descentra debido a un impacto fuerte en el sensor o
alrededor de este
• Cuando hay barro, nieve, hielo, un adhesivo, etc., cubriendo el sensor o la zona
alrededor del parachoques trasero
• Durante la conducción sobre carreteras mojadas con charcos de agua y en
condiciones meteorológicas adversas, como lluvia fuerte, nieve o niebla
• Cuando se aproximan varios vehículos con una separación pequeña entre ellos
• Cuando hay una distancia corta entre su vehículo y el vehículo siguiente
• Cuando existe una diferencia de velocidad considerable entre su vehículo y el
vehículo que entra en la zona de detección
• Vehículos a los que usted adelanta a una velocidad alta
• Cuando la diferencia de velocidad entre su vehículo y el otro cambia
• Cuando el vehículo que entra en la zona de detección circula a aproximadamente
la misma velocidad que su vehículo
• Cuando su vehículo arranca tras una parada, un vehículo permanece en la zona
de detección
• Durante la conducción en pendientes ascendentes y descendentes pronunciadas
de forma consecutiva, como en colinas, declives de la carretera, etc.
• Durante la conducción en carreteras con curvas pronunciadas, curvas
consecutivas o superficies irregulares
• Cuando los carriles son anchos o durante la conducción por el borde del carril y el
vehículo que circula en el carril adyacente está lejos de su vehículo
• Cuando hay un soporte para bicicletas u otros accesorios instalados atrás
• Cuando existe una diferencia de altura considerable entre su vehículo y el
vehículo que entra en la zona de detección
• Inmediatamente después de activar el sistema BSM
● Los casos en los que la función BSM detecta un vehículo o un objeto podrían
aumentar en las situaciones siguientes:
• Cuando el sensor se descentra debido a un impacto fuerte en el sensor o
alrededor de este
• Cuando la distancia entre su vehículo y un guardarraíles, pared, etc. que se
encuentra dentro de la zona de detección es corta
• Durante la conducción en pendientes ascendentes y descendentes pronunciadas
de forma consecutiva, como en colinas, declives de la carretera, etc.
• Cuando los carriles son estrechos o al circular por el borde de un carril, y un
vehículo que circula en otro carril distinto del adyacente se encuentra dentro de la
zona de detección
• Durante la conducción en carreteras con curvas pronunciadas, curvas
consecutivas o superficies irregulares
• Cuando los neumáticos derrapan o patinan
• Cuando hay una distancia corta entre su vehículo y el vehículo siguiente
• Cuando hay un soporte para bicicletas u otros accesorios instalados atrás

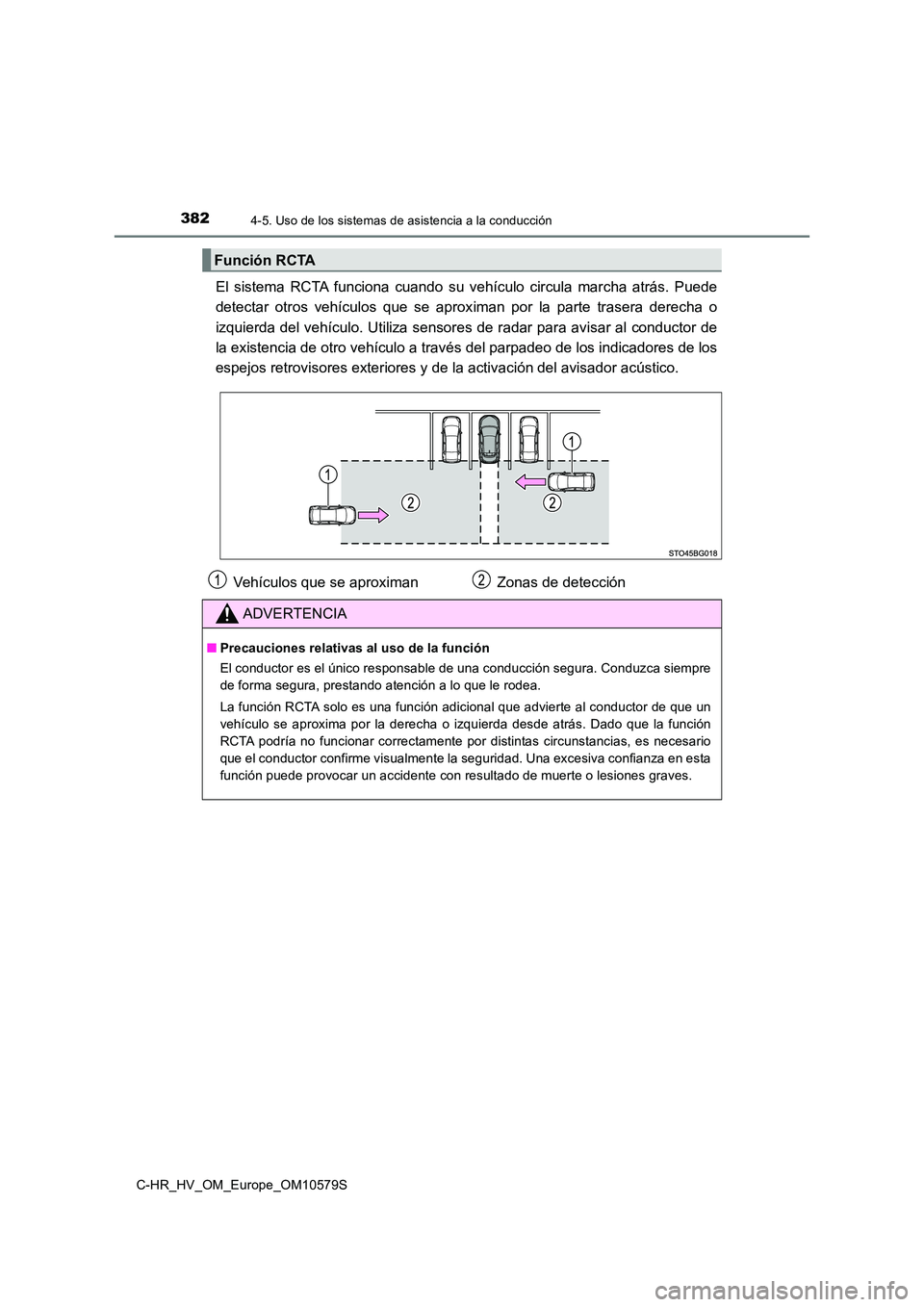

3824-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
El sistema RCTA funciona cuando su vehículo circula marcha atrás. Puede
detectar otros vehículos que se aprox iman por la parte trasera derecha o
izquierda del vehículo. Utiliza sensores de radar para avisar al conductor de
la existencia de otro vehículo a través del parpadeo de los indicadores de los
espejos retrovisores exteriores y de la activación del avisador acústico.
Función RCTA
Vehículos que se aproximan Zonas de detección
ADVERTENCIA
■ Precauciones relativas al uso de la función
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
La función RCTA solo es una función adicional que advierte al conductor de que un
vehículo se aproxima por la derecha o izquierda desde atrás. Dado que la función
RCTA podría no funcionar correctamente por distintas circunstancias, es necesario
que el conductor confirme visualmente la seguridad. Una excesiva confianza en esta
función puede provocar un accidente con resultado de muerte o lesiones graves.

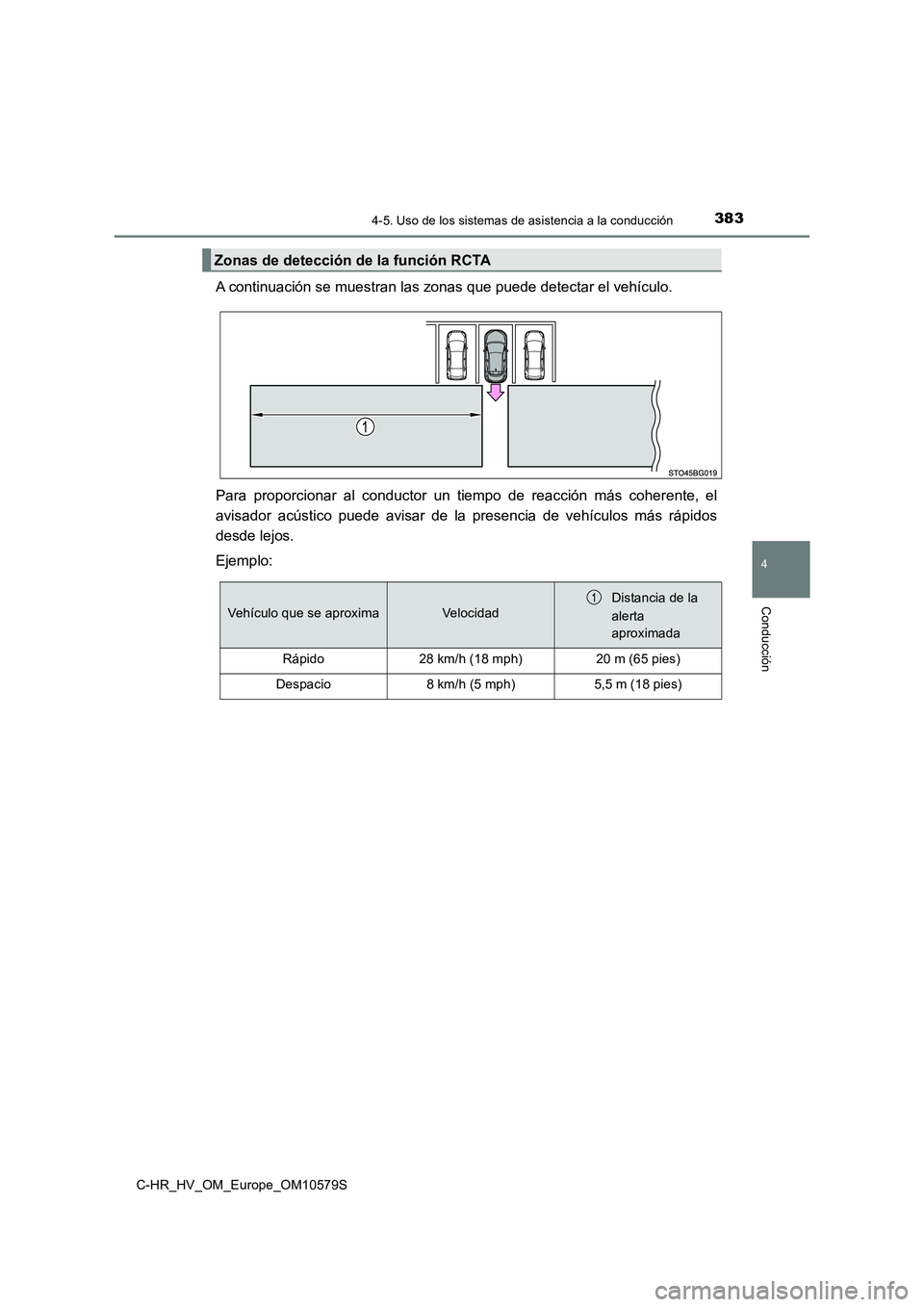

3834-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
A continuación se muestran las zonas que puede detectar el vehículo.
Para proporcionar al conductor un tiempo de reacción más coherente, el
avisador acústico puede avisar de la presencia de vehículos más rápidos
desde lejos.
Ejemplo:
Zonas de detección de la función RCTA
Vehículo que se aproximaVelocidadDistancia de la
alerta
aproximada
Rápido28 km/h (18 mph)20 m (65 pies)
Despacio8 km/h (5 mph)5,5 m (18 pies)

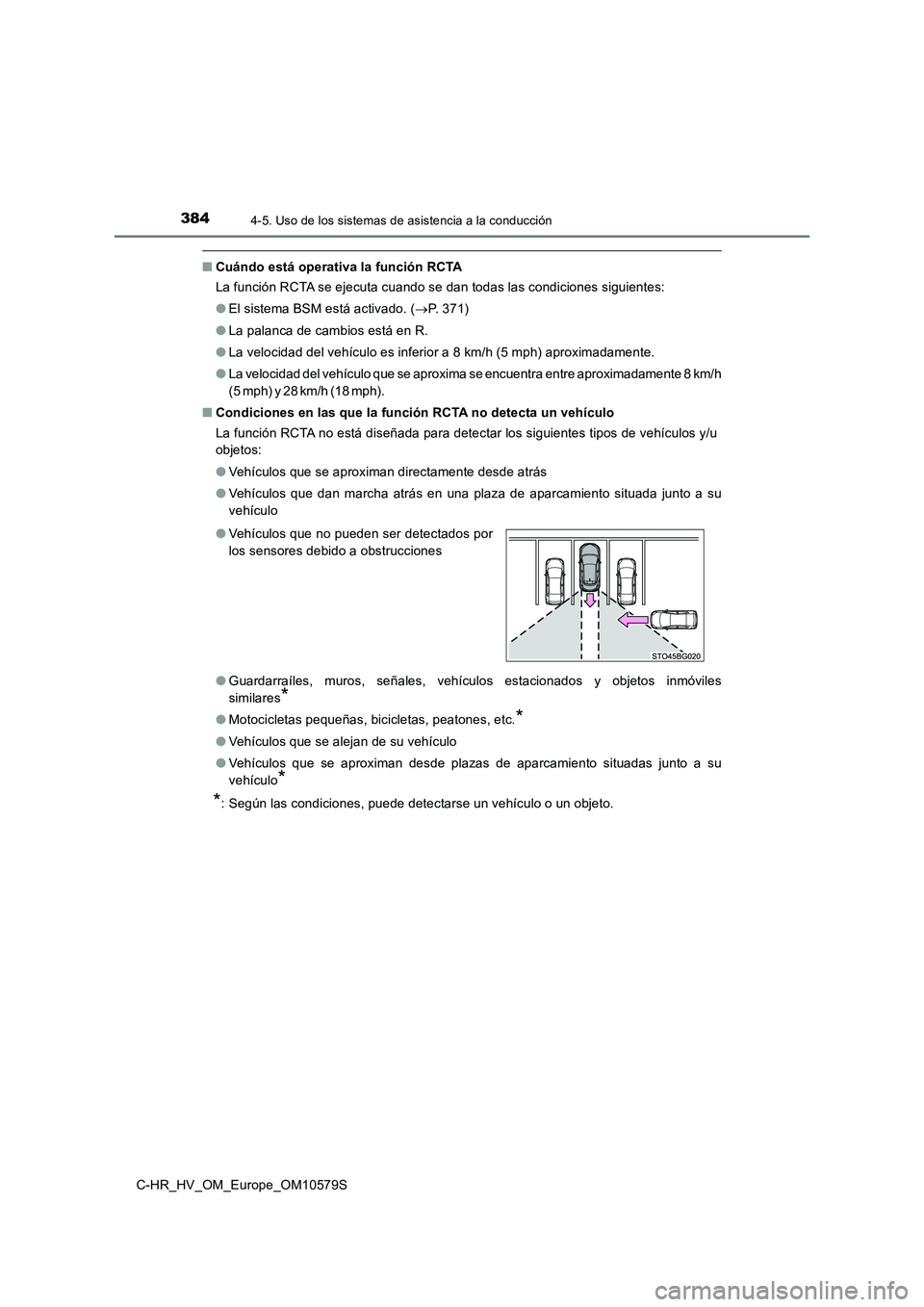

3844-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■Cuándo está operativa la función RCTA
La función RCTA se ejecuta cuando se dan todas las condiciones siguientes:
● El sistema BSM está activado. (P. 371)
● La palanca de cambios está en R.
● La velocidad del vehículo es inferior a 8 km/h (5 mph) aproximadamente.
●La velocidad del vehículo que se aproxima se encuentra entre aproximadamente 8 km/h
(5 mph) y 28 km/h (18 mph).
■ Condiciones en las que la función RCTA no detecta un vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u
objetos:
● Vehículos que se aproximan directamente desde atrás
● Vehículos que dan marcha atrás en una plaza de aparcamiento situada junto a su
vehículo
● Guardarraíles, muros, señales, vehículos estacionados y objetos inmóviles
similares*
● Motocicletas pequeñas, bicicletas, peatones, etc.*
●Vehículos que se alejan de su vehículo
● Vehículos que se aproximan desde plazas de aparcamiento situadas junto a su
vehículo*
*: Según las condiciones, puede detectarse un vehículo o un objeto.
● Vehículos que no pueden ser detectados por
los sensores debido a obstrucciones
