2018 TOYOTA C-HR Manual del propietario (in Spanish)

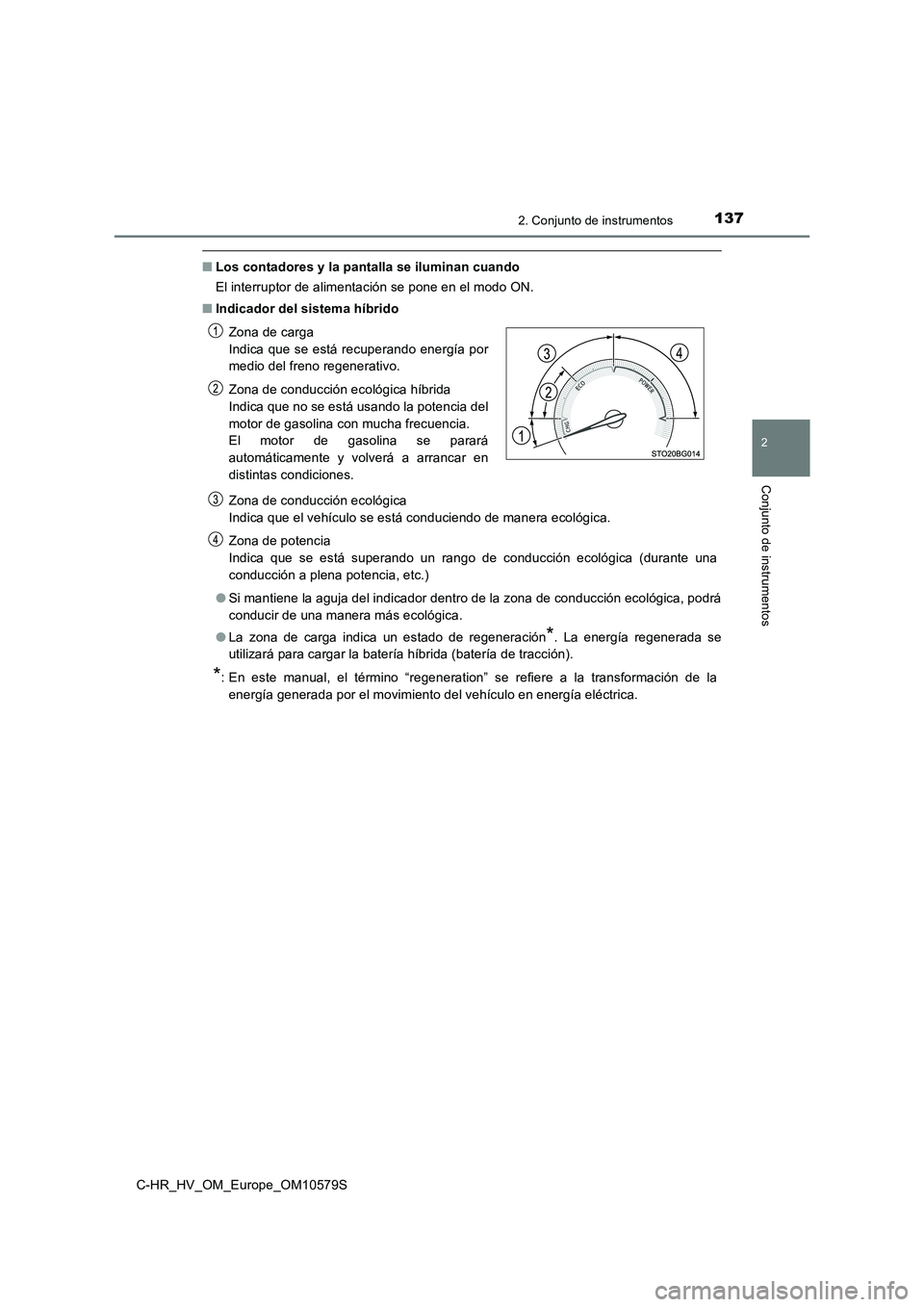

1372. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
■Los contadores y la pantalla se iluminan cuando
El interruptor de alimentación se pone en el modo ON.
■ Indicador del sistema híbrido
Zona de conducción ecológica
Indica que el vehículo se está conduciendo de manera ecológica.
Zona de potencia
Indica que se está superando un rango de conducción ecológica (durante una
conducción a plena potencia, etc.)
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se
utilizará para cargar la batería híbrida (batería de tracción).
*: En este manual, el término “regeneration” se refiere a la transformación de la
energía generada por el movimiento del vehículo en energía eléctrica.
Zona de carga
Indica que se está recuperando energía por
medio del freno regenerativo.
Zona de conducción ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará
automáticamente y volverá a arrancar en
distintas condiciones.

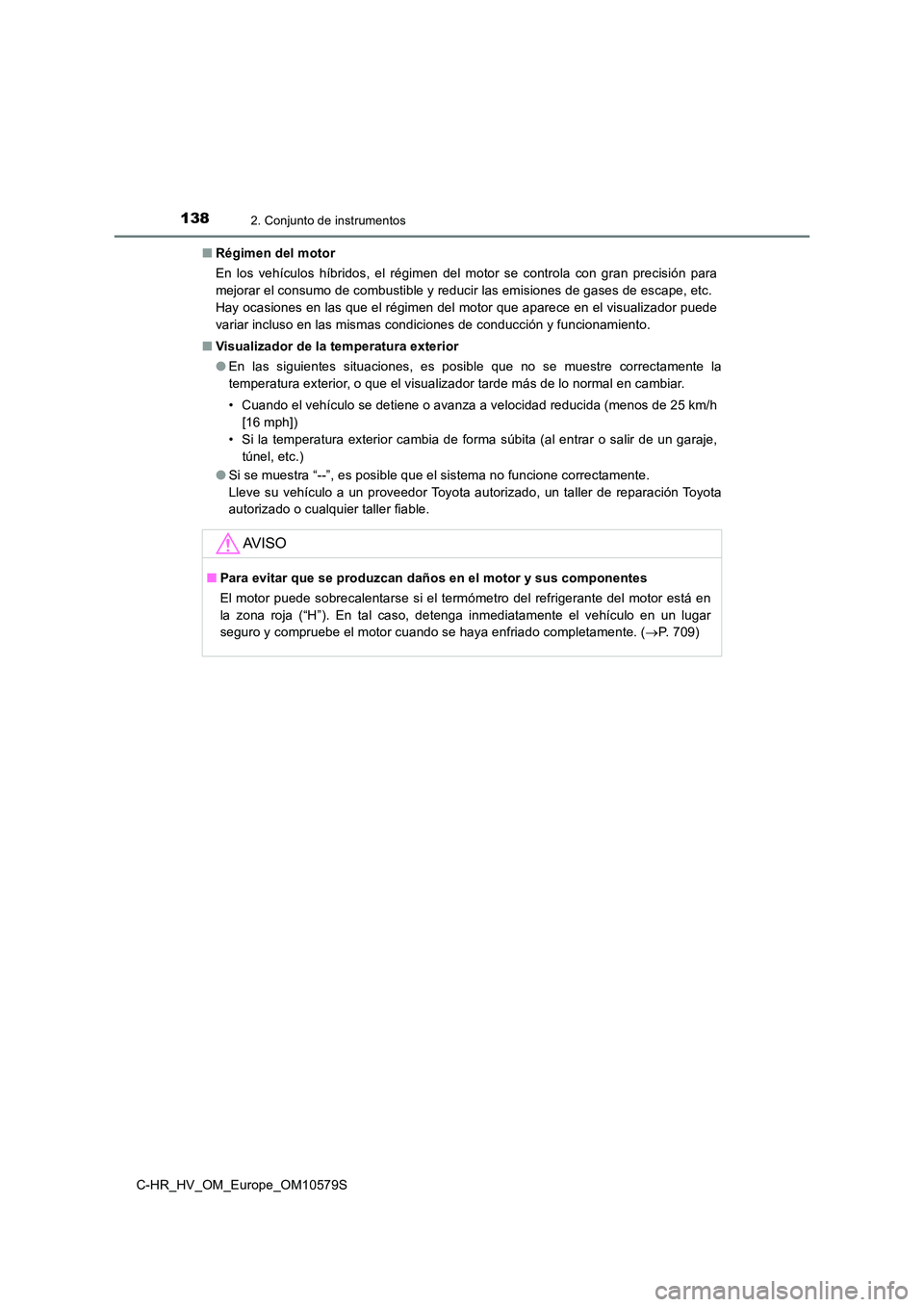

1382. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
■ Régimen del motor
En los vehículos híbridos, el régimen del motor se controla con gran precisión para
mejorar el consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede
variar incluso en las mismas condiciones de conducción y funcionamiento.
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se muestre correctamente la
temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Si se muestra “--”, es posible que el sistema no funcione correctamente.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en
la zona roja (“H”). En tal caso, detenga inmediatamente el vehículo en un lugar
seguro y compruebe el motor cuando se haya enfriado completamente. ( P. 709)

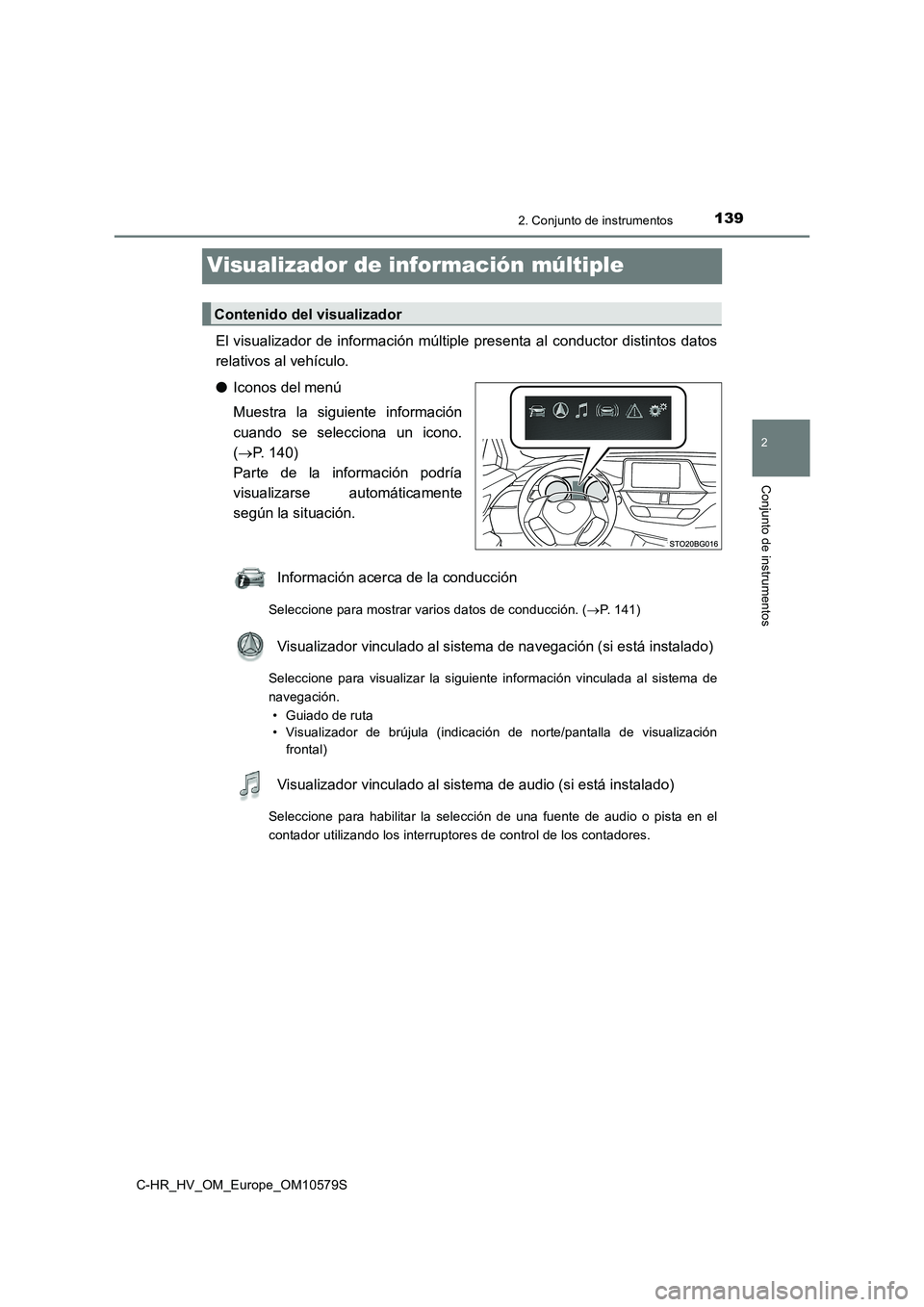

139
2
2. Conjunto de instrumentos
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Visualizador de información múltiple
El visualizador de información múltiple presenta al conductor distintos datos
relativos al vehículo.
● Iconos del menú
Muestra la siguiente información
cuando se selecciona un icono.
( P. 140)
Parte de la información podría
visualizarse automáticamente
según la situación.
Información acerca de la conducción
Seleccione para mostrar varios datos de conducción. ( P. 141)
Visualizador vinculado al sistema de navegación (si está instalado)
Seleccione para visualizar la siguiente información vinculada al sistema de
navegación.
• Guiado de ruta
• Visualizador de brújula (indicación de norte/pantalla de visualización
frontal)
Visualizador vinculado al sistema de audio (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador utilizando los interruptores de control de los contadores.
Contenido del visualizador

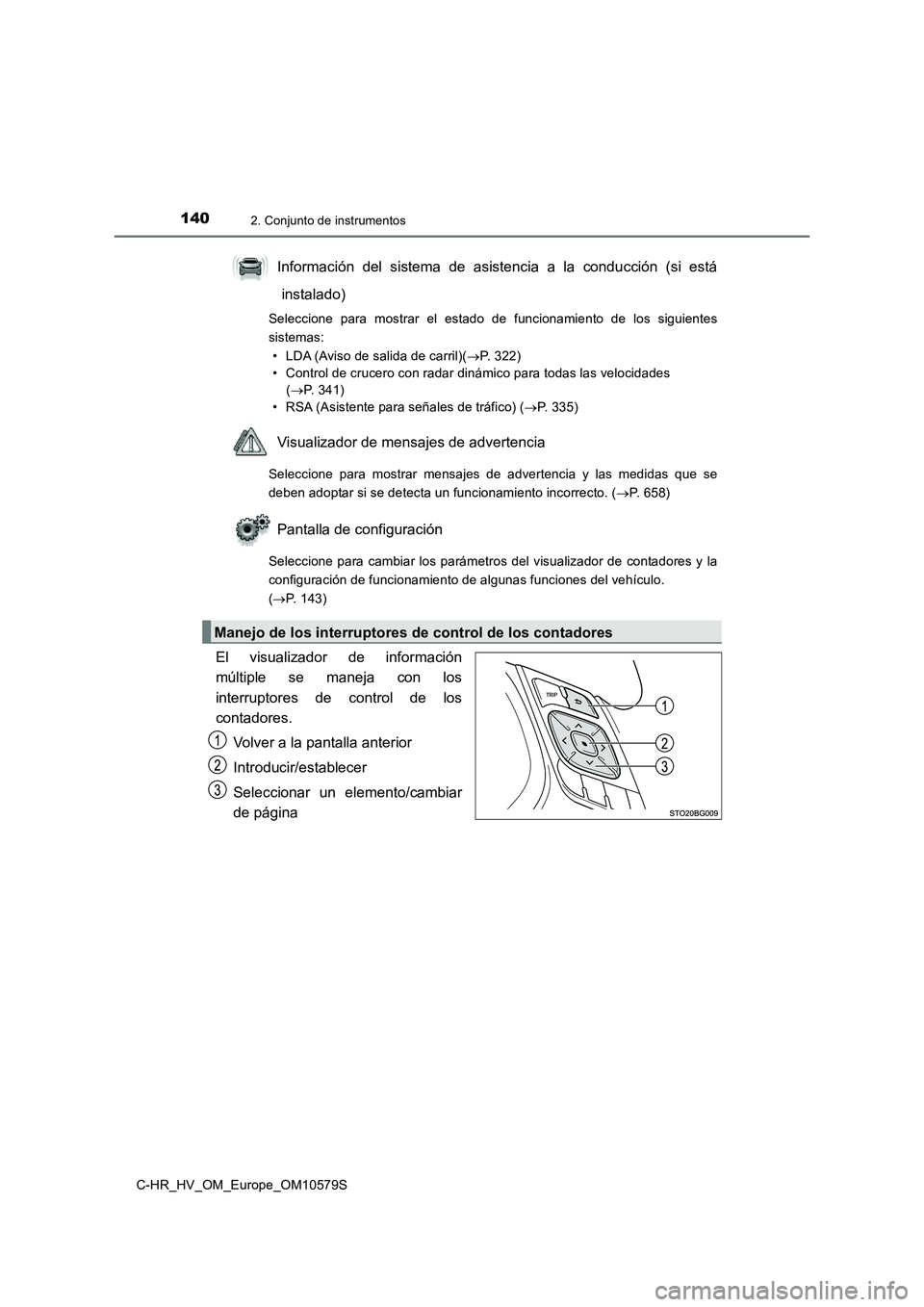

1402. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Información del sistema de asistencia a la conducción (si está
instalado)
Seleccione para mostrar el estado de funcionamiento de los siguientes
sistemas:
• LDA (Aviso de salida de carril)( P. 322)
• Control de crucero con radar dinámico para todas las velocidades
( P. 3 4 1 )
• RSA (Asistente para señales de tráfico) ( P. 335)
Visualizador de mensajes de advertencia
Seleccione para mostrar mensajes de advertencia y las medidas que se
deben adoptar si se detecta un funcionamiento incorrecto. ( P. 6 5 8 )
Pantalla de configuración
Seleccione para cambiar los parámetros del visualizador de contadores y la
configuración de funcionamiento de algunas funciones del vehículo.
( P. 143)
El visualizador de información
múltiple se maneja con los
interruptores de control de los
contadores.
Volver a la pantalla anterior
Introducir/establecer
Seleccionar un elemento/cambiar
de página
Manejo de los interruptores de control de los contadores

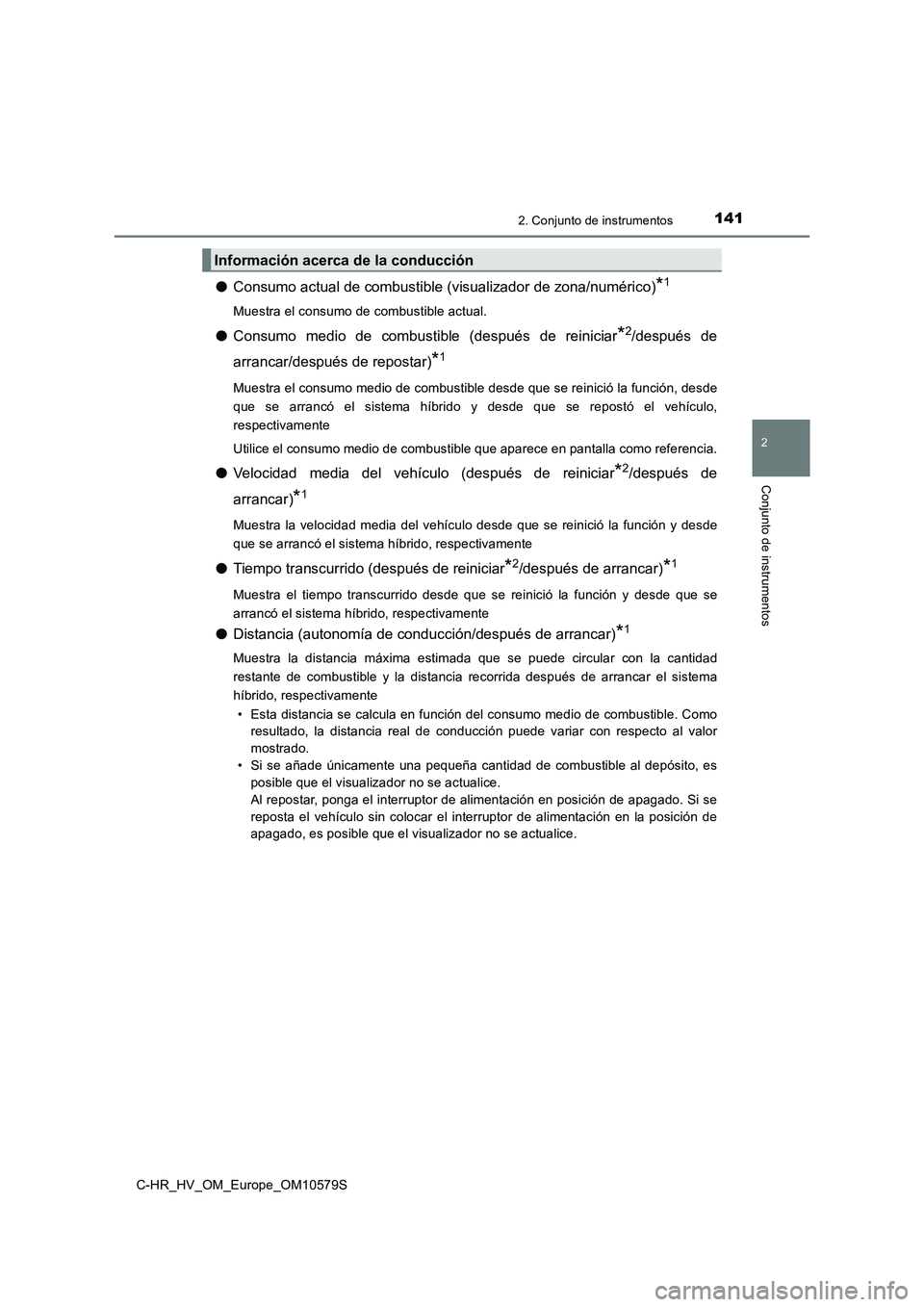

1412. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
●Consumo actual de combustible (visualizador de zona/numérico)*1
Muestra el consumo de combustible actual.
●Consumo medio de combustible (después de reiniciar*2/después de
arrancar/después de repostar)*1
Muestra el consumo medio de combustible desde que se reinició la función, desde
que se arrancó el sistema híbrido y desde que se repostó el vehículo,
respectivamente
Utilice el consumo medio de combustible que aparece en pantalla como referencia.
● Velocidad media del vehículo (después de reiniciar*2/después de
arrancar)*1
Muestra la velocidad media del vehículo desde que se reinició la función y desde
que se arrancó el sistema híbrido, respectivamente
● Tiempo transcurrido (después de reiniciar*2/después de arrancar)*1
Muestra el tiempo transcurrido desde que se reinició la función y desde que se
arrancó el sistema híbrido, respectivamente
● Distancia (autonomía de conducción/después de arrancar)*1
Muestra la distancia máxima estimada que se puede circular con la cantidad
restante de combustible y la distancia recorrida después de arrancar el sistema
híbrido, respectivamente
• Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
• Si se añade únicamente una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Al repostar, ponga el interruptor de alimentación en posición de apagado. Si se
reposta el vehículo sin colocar el interruptor de alimentación en la posición de
apagado, es posible que el visualizador no se actualice.
Información acerca de la conducción

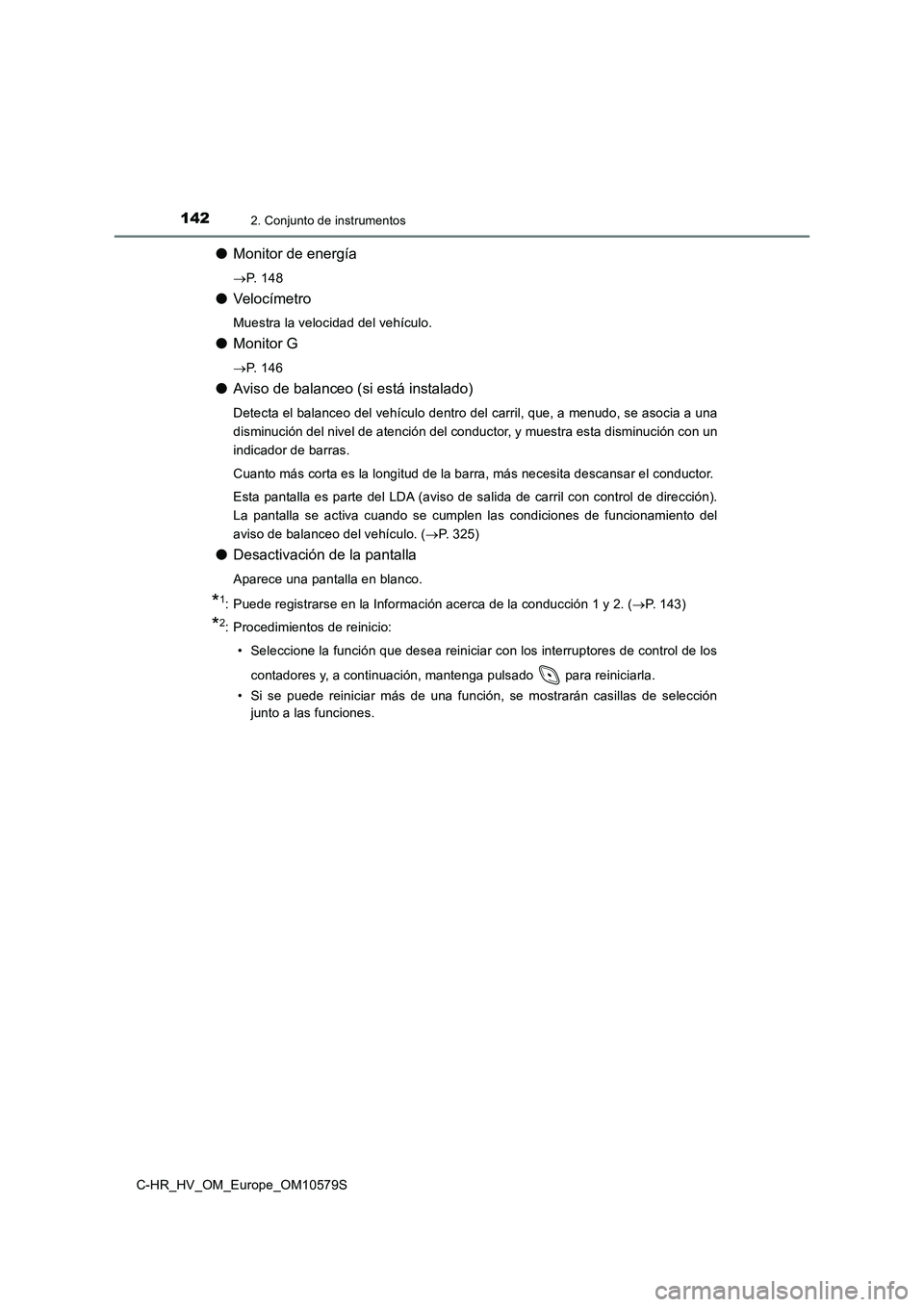

1422. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
●Monitor de energía
P. 1 4 8
●Veloc ímetro
Muestra la velocidad del vehículo.
●Monitor G
P. 1 4 6
●Aviso de balanceo (si está instalado)
Detecta el balanceo del vehículo dentro del carril, que, a menudo, se asocia a una
disminución del nivel de atención del conductor, y muestra esta disminución con un
indicador de barras.
Cuanto más corta es la longitud de la barra, más necesita descansar el conductor.
Esta pantalla es parte del LDA (aviso de salida de carril con control de dirección).
La pantalla se activa cuando se cumplen las condiciones de funcionamiento del
aviso de balanceo del vehículo. ( P. 325)
●Desactivación de la pantalla
Aparece una pantalla en blanco.
*1: Puede registrarse en la Información acerca de la conducción 1 y 2. (P. 143)
*2: Procedimientos de reinicio:
• Seleccione la función que desea reiniciar con los interruptores de control de los
contadores y, a continuación, mantenga pulsado para reiniciarla.
• Si se puede reiniciar más de una función, se mostrarán casillas de selección
junto a las funciones.

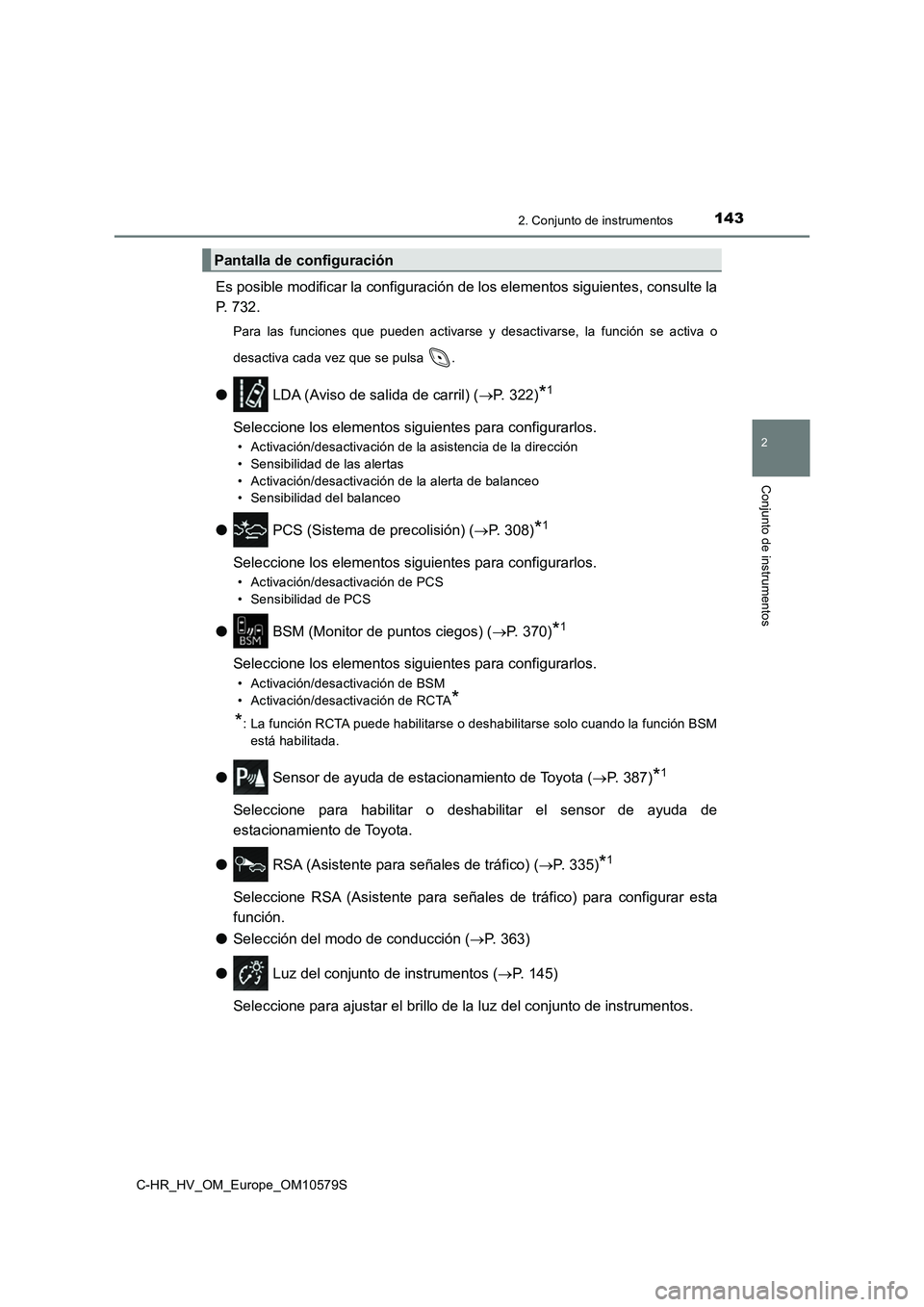

1432. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Es posible modificar la configuración de los elementos siguientes, consulte la
P. 732.
Para las funciones que pueden activarse y desactivarse, la función se activa o
desactiva cada vez que se pulsa .
● LDA (Aviso de salida de carril) (P. 322)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de la asistencia de la dirección
• Sensibilidad de las alertas
• Activación/desactivación de la alerta de balanceo
• Sensibilidad del balanceo
● PCS (Sistema de precolisión) (P. 308)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de PCS
• Sensibilidad de PCS
● BSM (Monitor de puntos ciegos) (P. 370)*1
Seleccione los elementos siguientes para configurarlos.
• Activación/desactivación de BSM
• Activación/desactivación de RCTA*
*: La función RCTA puede habilitarse o deshabilitarse solo cuando la función BSM
está habilitada.
● Sensor de ayuda de estacionamiento de Toyota (P. 387)*1
Seleccione para habilitar o deshabilitar el sensor de ayuda de
estacionamiento de Toyota.
● RSA (Asistente para señales de tráfico) (P. 335)*1
Seleccione RSA (Asistente para señales de tráfico) para configurar esta
función.
● Selección del modo de conducción (P. 363)
● Luz del conjunto de instrumentos (P. 145)
Seleccione para ajustar el brillo de la luz del conjunto de instrumentos.
Pantalla de configuración

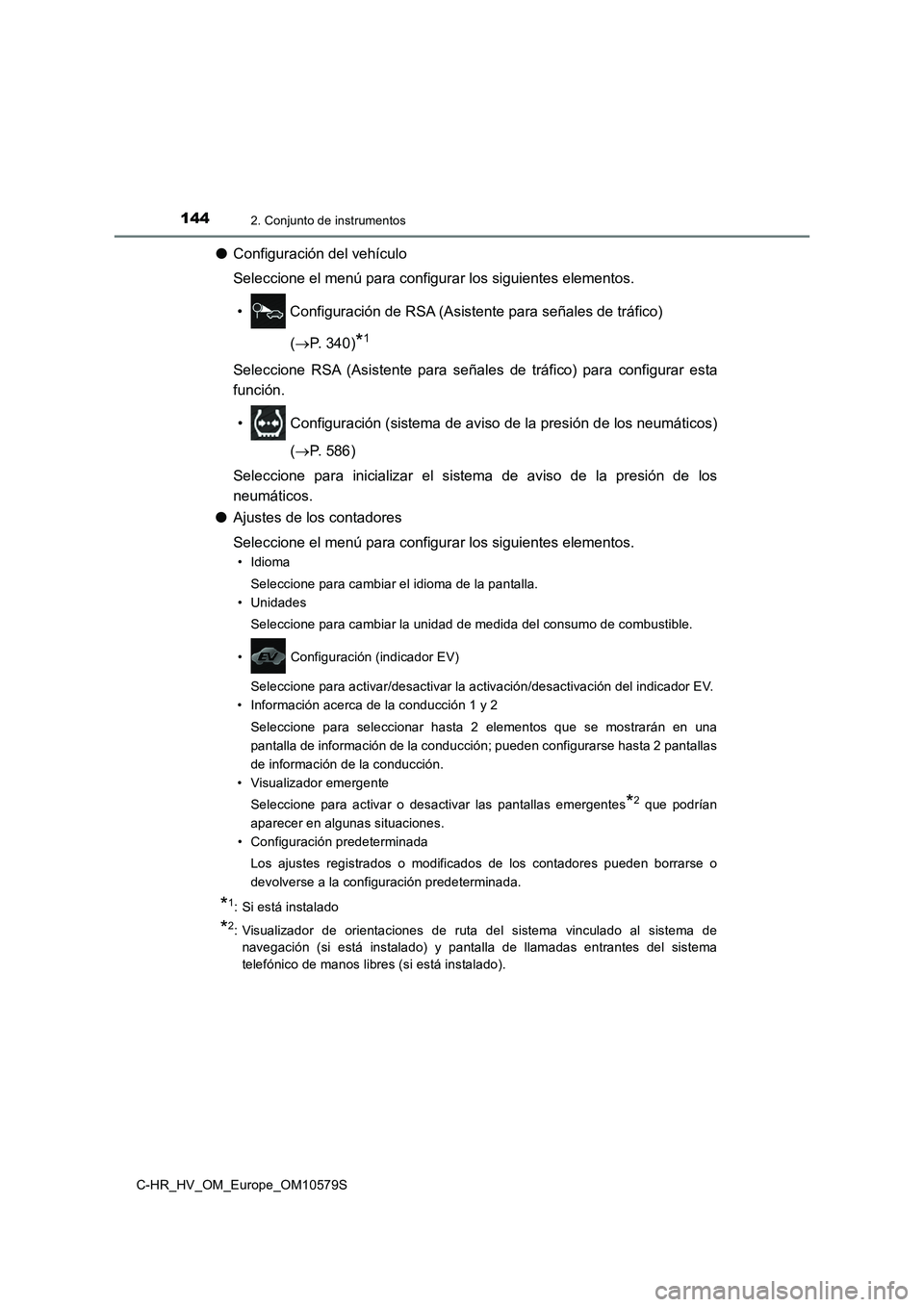

1442. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
●Configuración del vehículo
Seleccione el menú para configurar los siguientes elementos.
• Configuración de RSA (Asistente para señales de tráfico)
( P. 340)*1
Seleccione RSA (Asistente para señales de tráfico) para configurar esta
función.
• Configuración (sistema de aviso de la presión de los neumáticos)
( P. 586)
Seleccione para inicializar el sistema de aviso de la presión de los
neumáticos.
● Ajustes de los contadores
Seleccione el menú para configurar los siguientes elementos.
• Idioma
Seleccione para cambiar el idioma de la pantalla.
• Unidades
Seleccione para cambiar la unidad de medida del consumo de combustible.
• Configuración (indicador EV)
Seleccione para activar/desactivar la activación/desactivación del indicador EV.
• Información acerca de la conducción 1 y 2
Seleccione para seleccionar hasta 2 elementos que se mostrarán en una
pantalla de información de la conducción; pueden configurarse hasta 2 pantallas
de información de la conducción.
• Visualizador emergente
Seleccione para activar o desactivar las pantallas emergentes*2 que podrían
aparecer en algunas situaciones.
• Configuración predeterminada
Los ajustes registrados o modificados de los contadores pueden borrarse o
devolverse a la configuración predeterminada.
*1: Si está instalado
*2: Visualizador de orientaciones de ruta del sistema vinculado al sistema de
navegación (si está instalado) y pantalla de llamadas entrantes del sistema
telefónico de manos libres (si está instalado).
