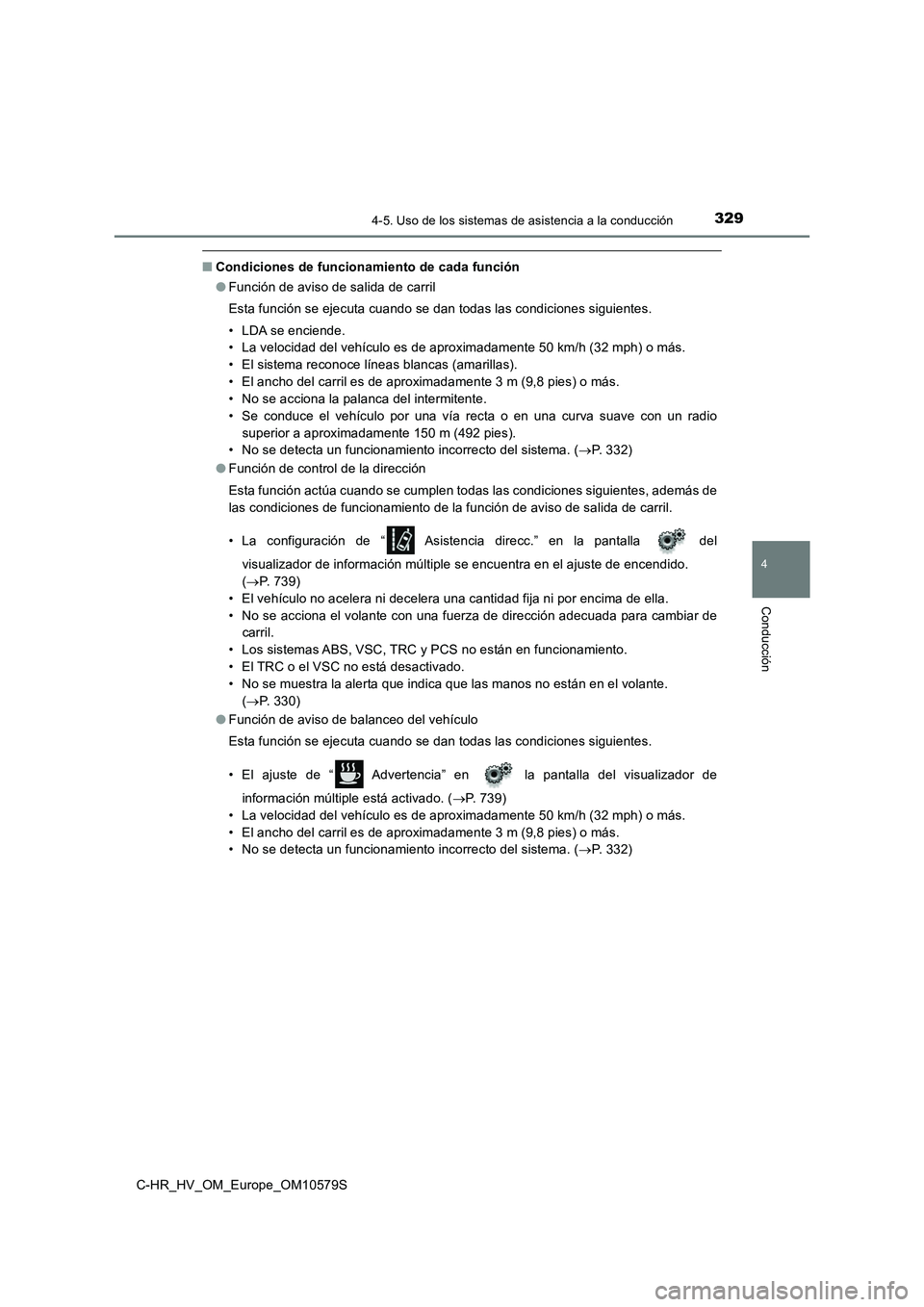

3294-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
■Condiciones de funcionamiento de cada función
● Función de aviso de salida de carril
Esta función se ejecuta cuando se dan todas las condiciones siguientes.
• LDA se enciende.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce líneas blancas (amarillas).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se acciona la palanca del intermitente.
• Se conduce el vehículo por una vía recta o en una curva suave con un radio
superior a aproximadamente 150 m (492 pies).
• No se detecta un funcionamiento incorrecto del sistema. ( P. 332)
● Función de control de la dirección
Esta función actúa cuando se cumplen todas las condiciones siguientes, además de
las condiciones de funcionamiento de la función de aviso de salida de carril.
• La configuración de “ Asistencia direcc.” en la pantalla del
visualizador de información múltiple se encuentra en el ajuste de encendido.
( P. 739)
• El vehículo no acelera ni decelera una cantidad fija ni por encima de ella.
• No se acciona el volante con una fuerza de dirección adecuada para cambiar de
carril.
• Los sistemas ABS, VSC, TRC y PCS no están en funcionamiento.
• El TRC o el VSC no está desactivado.
• No se muestra la alerta que indica que las manos no están en el volante.
( P. 330)
● Función de aviso de balanceo del vehículo
Esta función se ejecuta cuando se dan todas las condiciones siguientes.
• El ajuste de “ Advertencia” en la pantalla del visualizador de
información múltiple está activado. ( P. 739)
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se detecta un funcionamiento incorrecto del sistema. ( P. 332)

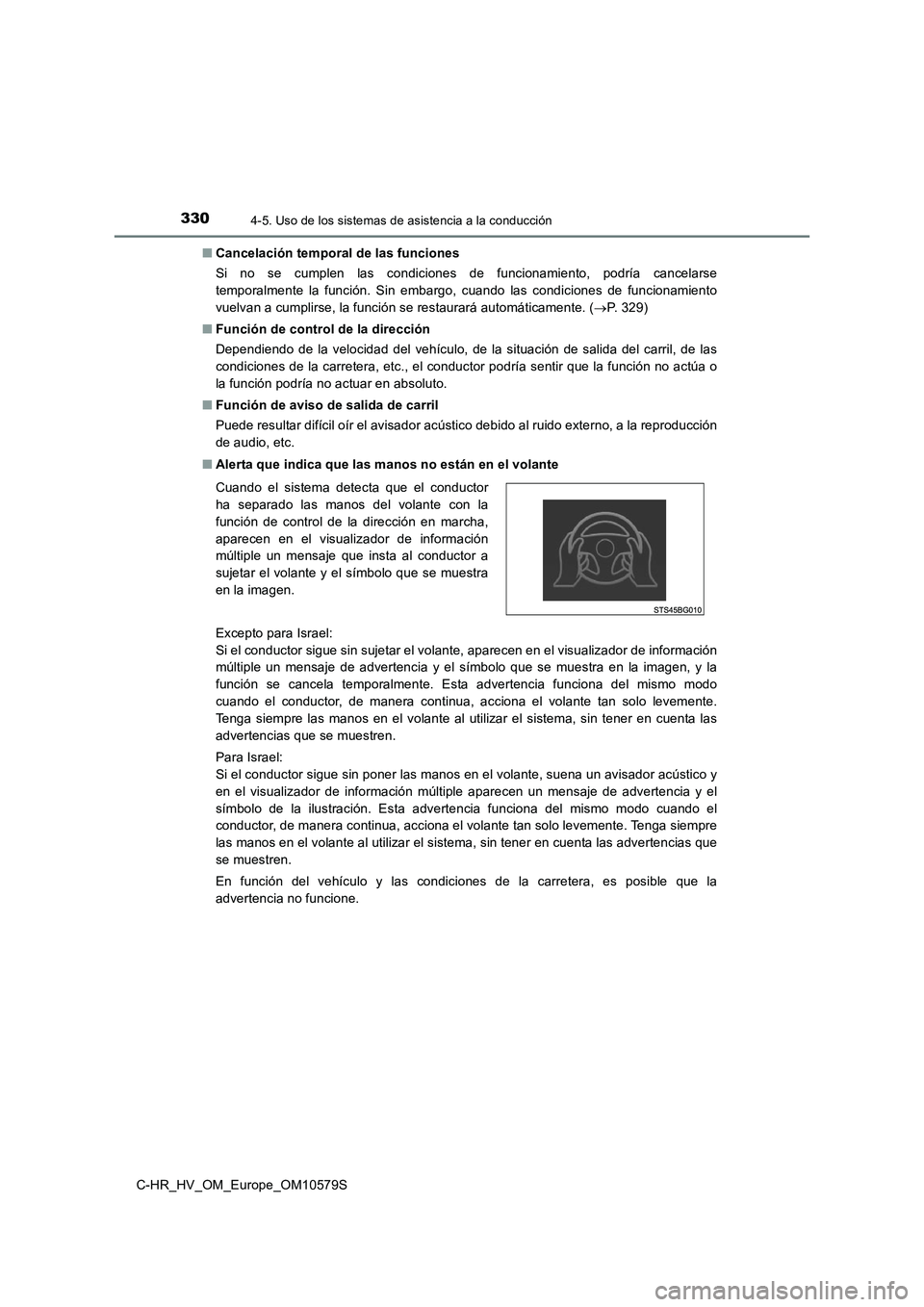

3304-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■ Cancelación temporal de las funciones
Si no se cumplen las condiciones de funcionamiento, podría cancelarse
temporalmente la función. Sin embargo, cuando las condiciones de funcionamiento
vuelvan a cumplirse, la función se restaurará automáticamente. ( P. 329)
■ Función de control de la dirección
Dependiendo de la velocidad del vehículo, de la situación de salida del carril, de las
condiciones de la carretera, etc., el conductor podría sentir que la función no actúa o
la función podría no actuar en absoluto.
■ Función de aviso de salida de carril
Puede resultar difícil oír el avisador acústico debido al ruido externo, a la reproducción
de audio, etc.
■ Alerta que indica que las manos no están en el volante
Excepto para Israel:
Si el conductor sigue sin sujetar el volante, aparecen en el visualizador de información
múltiple un mensaje de advertencia y el símbolo que se muestra en la imagen, y la
función se cancela temporalmente. Esta advertencia funciona del mismo modo
cuando el conductor, de manera continua, acciona el volante tan solo levemente.
Tenga siempre las manos en el volante al utilizar el sistema, sin tener en cuenta las
advertencias que se muestren.
Para Israel:
Si el conductor sigue sin poner las manos en el volante, suena un avisador acústico y
en el visualizador de información múltiple aparecen un mensaje de advertencia y el
símbolo de la ilustración. Esta advertencia funciona del mismo modo cuando el
conductor, de manera continua, acciona el volante tan solo levemente. Tenga siempre
las manos en el volante al utilizar el sistema, sin tener en cuenta las advertencias que
se muestren.
En función del vehículo y las condiciones de la carretera, es posible que la
advertencia no funcione.
Cuando el sistema detecta que el conductor
ha separado las manos del volante con la
función de control de la dirección en marcha,
aparecen en el visualizador de información
múltiple un mensaje que insta al conductor a
sujetar el volante y el símbolo que se muestra
en la imagen.

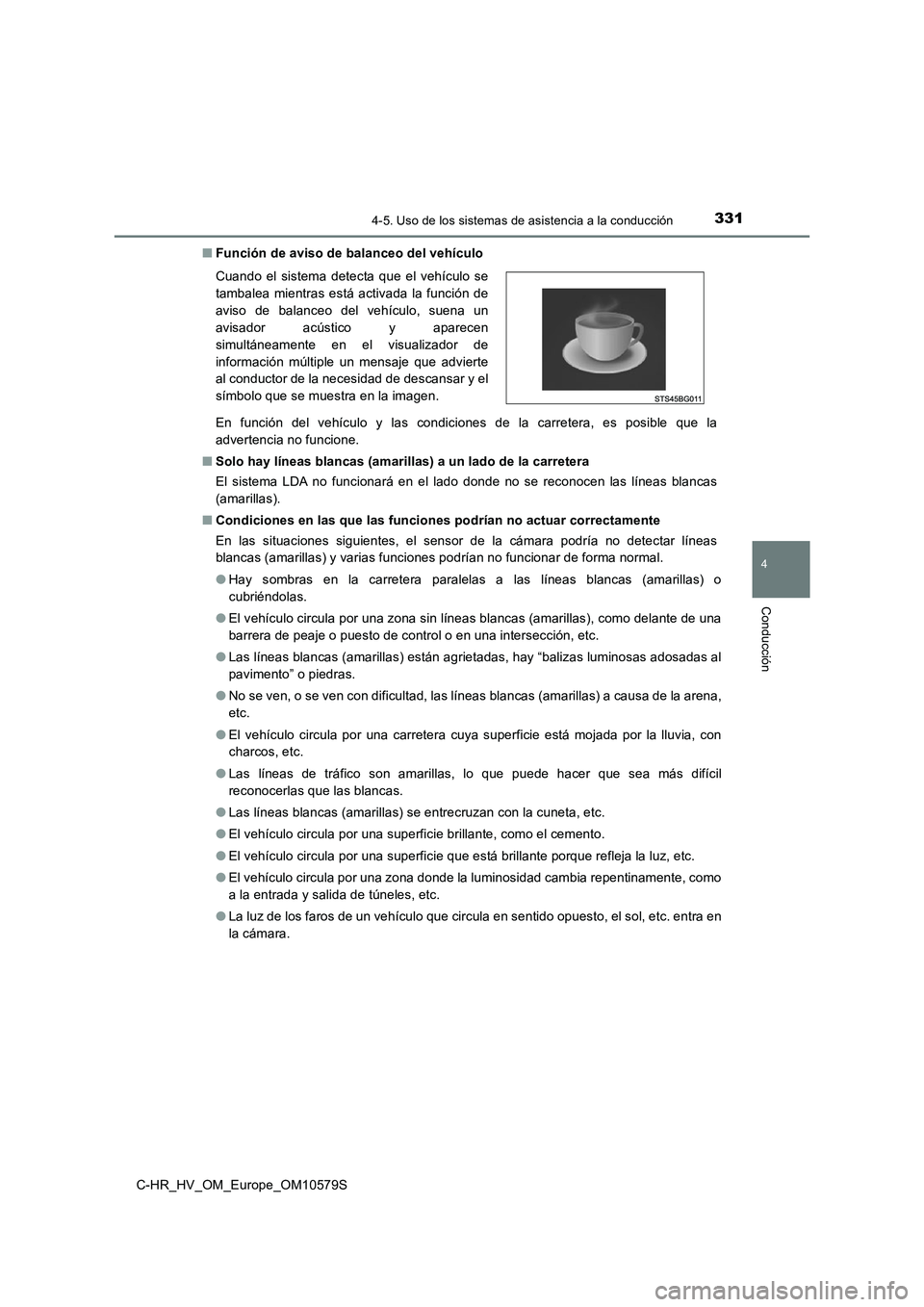

3314-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
■ Función de aviso de balanceo del vehículo
En función del vehículo y las condiciones de la carretera, es posible que la
advertencia no funcione.
■ Solo hay líneas blancas (amarillas) a un lado de la carretera
El sistema LDA no funcionará en el lado donde no se reconocen las líneas blancas
(amarillas).
■ Condiciones en las que las funciones podrían no actuar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar líneas
blancas (amarillas) y varias funciones podrían no funcionar de forma normal.
● Hay sombras en la carretera paralelas a las líneas blancas (amarillas) o
cubriéndolas.
● El vehículo circula por una zona sin líneas blancas (amarillas), como delante de una
barrera de peaje o puesto de control o en una intersección, etc.
● Las líneas blancas (amarillas) están agrietadas, hay “balizas luminosas adosadas al
pavimento” o piedras.
● No se ven, o se ven con dificultad, las líneas blancas (amarillas) a causa de la arena,
etc.
● El vehículo circula por una carretera cuya superficie está mojada por la lluvia, con
charcos, etc.
● Las líneas de tráfico son amarillas, lo que puede hacer que sea más difícil
reconocerlas que las blancas.
● Las líneas blancas (amarillas) se entrecruzan con la cuneta, etc.
● El vehículo circula por una superficie brillante, como el cemento.
● El vehículo circula por una superficie que está brillante porque refleja la luz, etc.
● El vehículo circula por una zona donde la luminosidad cambia repentinamente, como
a la entrada y salida de túneles, etc.
● La luz de los faros de un vehículo que circula en sentido opuesto, el sol, etc. entra en
la cámara.
Cuando el sistema detecta que el vehículo se
tambalea mientras está activada la función de
aviso de balanceo del vehículo, suena un
avisador acústico y aparecen
simultáneamente en el visualizador de
información múltiple un mensaje que advierte
al conductor de la necesidad de descansar y el
símbolo que se muestra en la imagen.

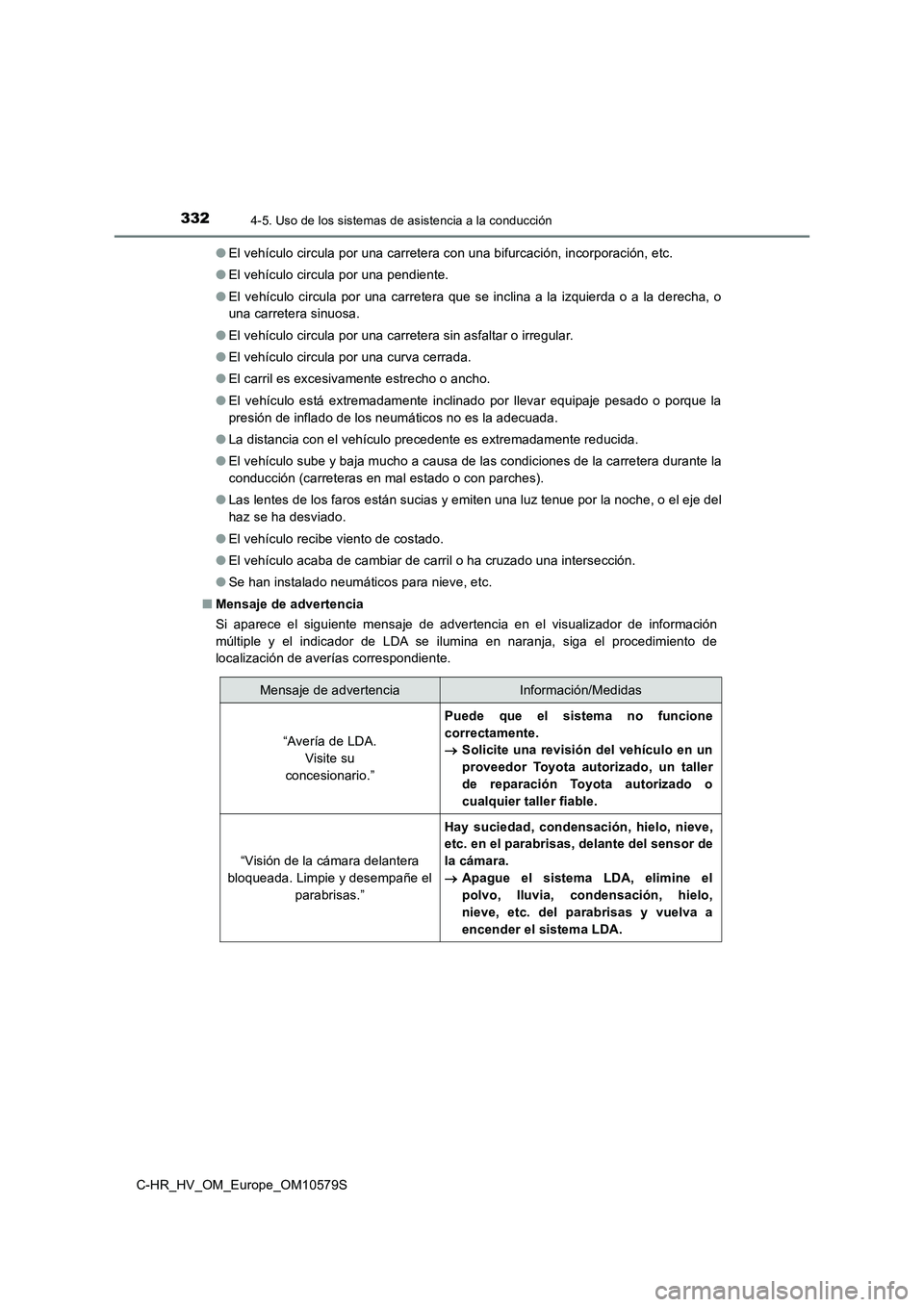

3324-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
● El vehículo circula por una carretera con una bifurcación, incorporación, etc.
● El vehículo circula por una pendiente.
● El vehículo circula por una carretera que se inclina a la izquierda o a la derecha, o
una carretera sinuosa.
● El vehículo circula por una carretera sin asfaltar o irregular.
● El vehículo circula por una curva cerrada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está extremadamente inclinado por llevar equipaje pesado o porque la
presión de inflado de los neumáticos no es la adecuada.
● La distancia con el vehículo precedente es extremadamente reducida.
● El vehículo sube y baja mucho a causa de las condiciones de la carretera durante la
conducción (carreteras en mal estado o con parches).
● Las lentes de los faros están sucias y emiten una luz tenue por la noche, o el eje del
haz se ha desviado.
● El vehículo recibe viento de costado.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han instalado neumáticos para nieve, etc.
■ Mensaje de advertencia
Si aparece el siguiente mensaje de advertencia en el visualizador de información
múltiple y el indicador de LDA se ilumina en naranja, siga el procedimiento de
localización de averías correspondiente.
Mensaje de advertenciaInformación/Medidas
“Avería de LDA.
Visite su
concesionario.”
Puede que el sistema no funcione
correctamente.
 Solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o
cualquier taller fiable.
“Visión de la cámara delantera
bloqueada. Limpie y desempañe el
parabrisas.”
Hay suciedad, condensación, hielo, nieve,
etc. en el parabrisas, delante del sensor de
la cámara.
 Apague el sistema LDA, elimine el
polvo, lluvia, condensación, hielo,
nieve, etc. del parabrisas y vuelva a
encender el sistema LDA.

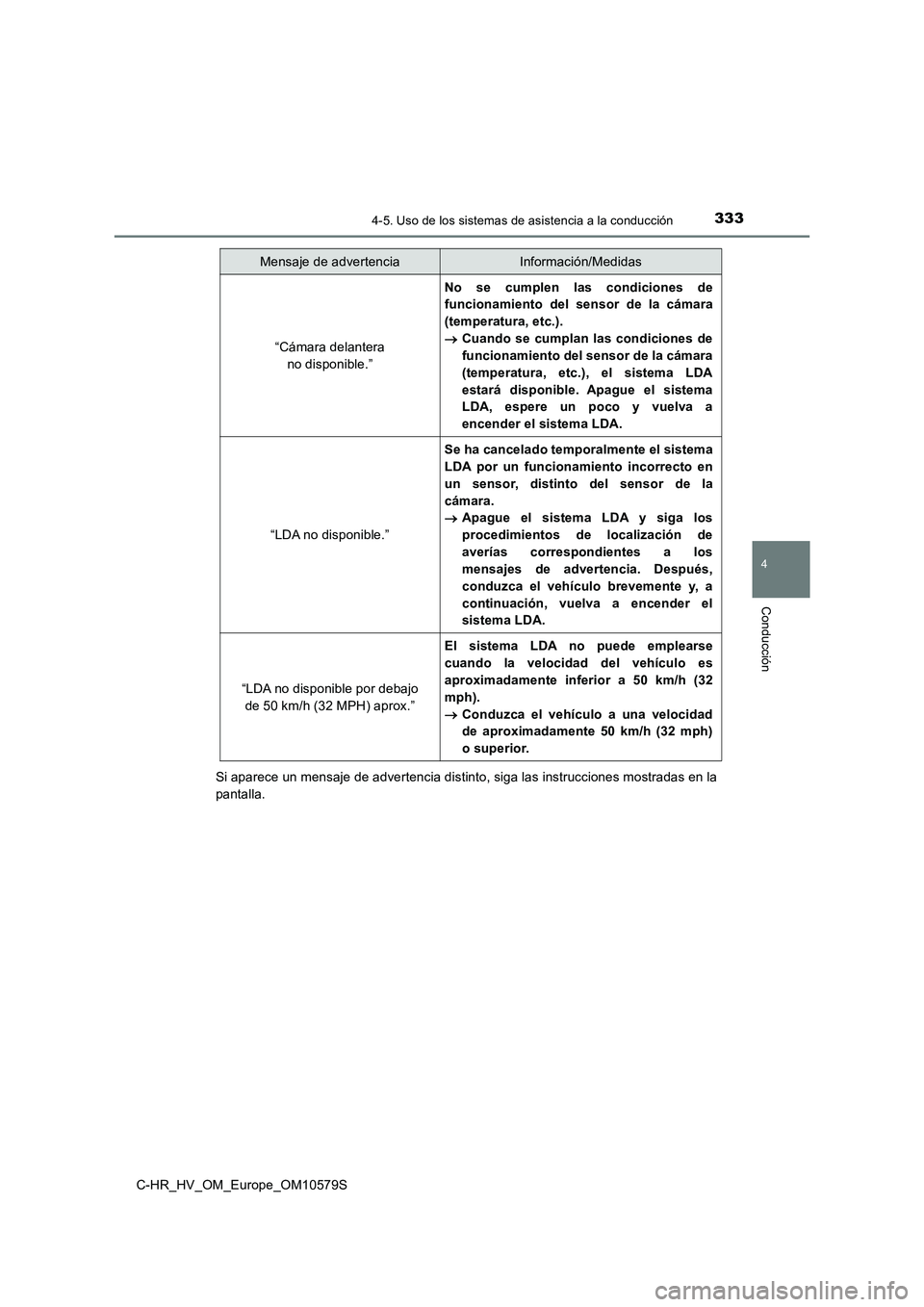

3334-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10579S
Si aparece un mensaje de advertencia distinto, siga las instrucciones mostradas en la
pantalla.
“Cámara delantera
no disponible.”
No se cumplen las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.).
 Cuando se cumplan las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.), el sistema LDA
estará disponible. Apague el sistema
LDA, espere un poco y vuelva a
encender el sistema LDA.
“LDA no disponible.”
Se ha cancelado temporalmente el sistema
LDA por un funcionamiento incorrecto en
un sensor, distinto del sensor de la
cámara.
 Apague el sistema LDA y siga los
procedimientos de localización de
averías correspondientes a los
mensajes de advertencia. Después,
conduzca el vehículo brevemente y, a
continuación, vuelva a encender el
sistema LDA.
“LDA no disponible por debajo
de 50 km/h (32 MPH) aprox.”
El sistema LDA no puede emplearse
cuando la velocidad del vehículo es
aproximadamente inferior a 50 km/h (32
mph).
 Conduzca el vehículo a una velocidad
de aproximadamente 50 km/h (32 mph)
o superior.
Mensaje de advertenciaInformación/Medidas

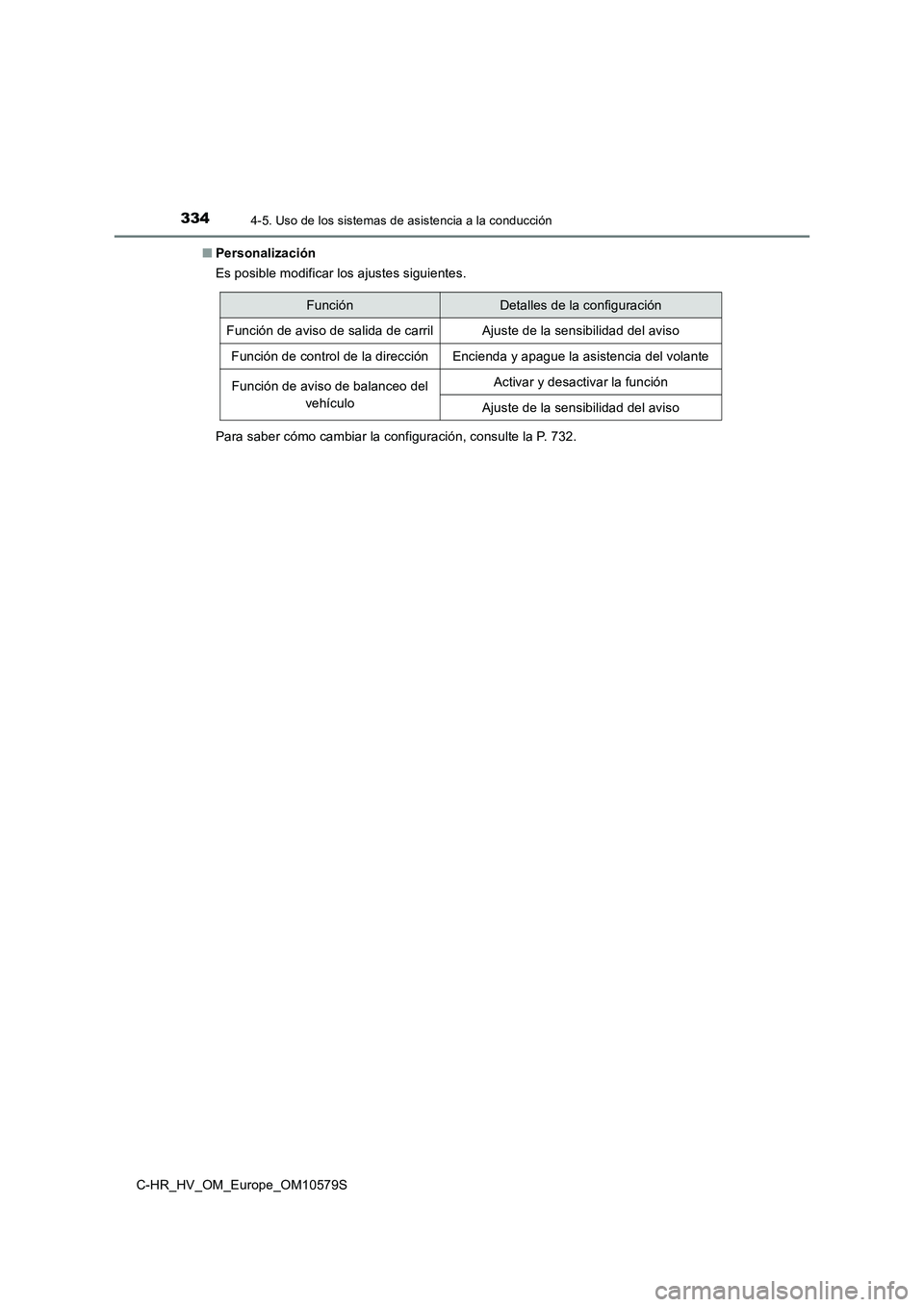

3344-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
■ Personalización
Es posible modificar los ajustes siguientes.
Para saber cómo cambiar la configuración, consulte la P. 732.
FunciónDetalles de la configuración
Función de aviso de salida de carrilAjuste de la sensibilidad del aviso
Función de control de la direcciónEncienda y apague la asistencia del volante
Función de aviso de balanceo del
vehículo
Activar y desactivar la función
Ajuste de la sensibilidad del aviso

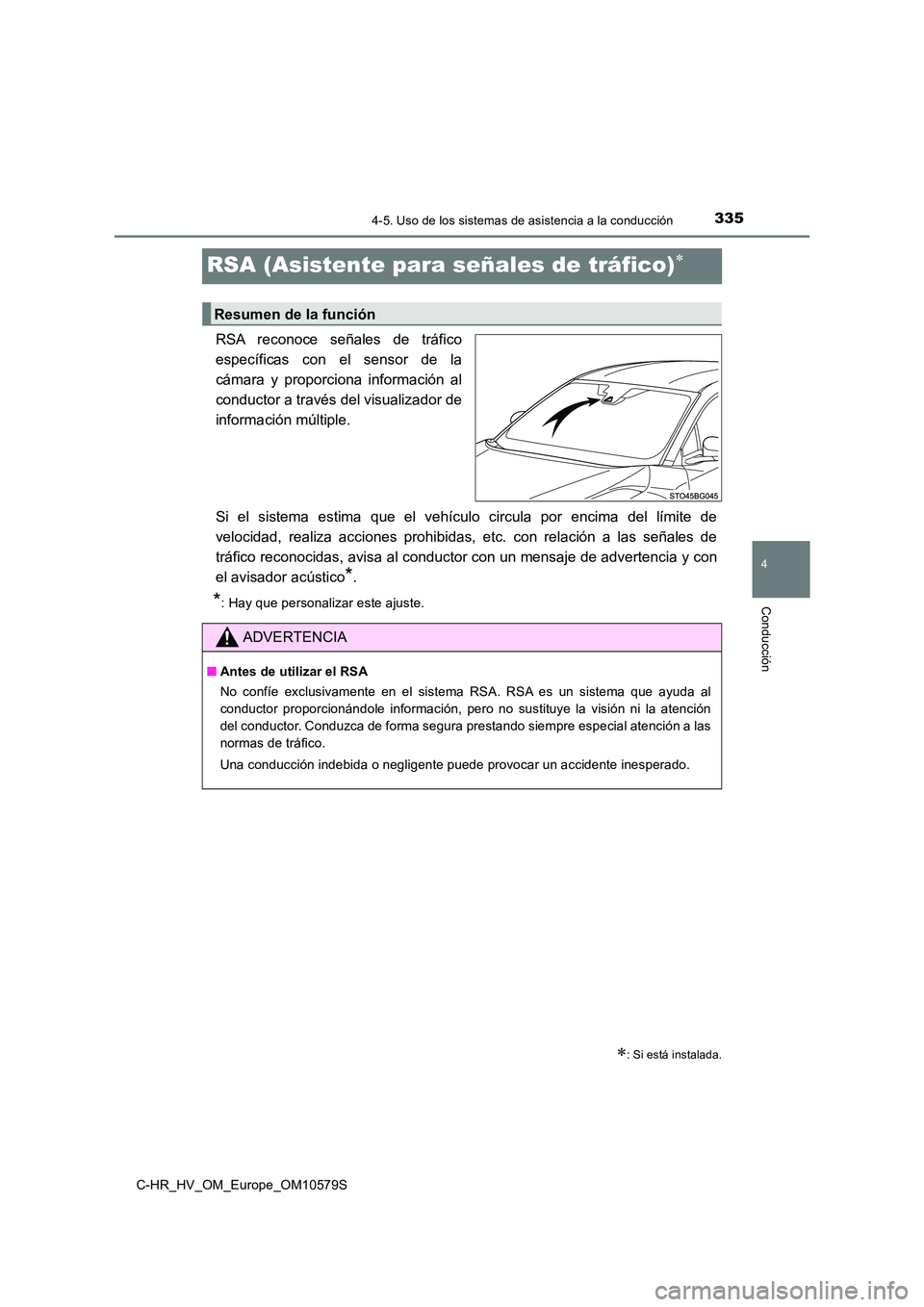

335
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
C-HR_HV_OM_Europe_OM10579S
RSA (Asistente para señales de tráfico)
RSA reconoce señales de tráfico
específicas con el sensor de la
cámara y proporciona información al
conductor a través del visualizador de
información múltiple.
Si el sistema estima que el vehículo circula por encima del límite de
velocidad, realiza acciones prohibidas, etc. con relación a las señales de
tráfico reconocidas, avisa al conductor con un mensaje de advertencia y con
el avisador acústico*.
*: Hay que personalizar este ajuste.
: Si está instalada.
Resumen de la función
ADVERTENCIA
■ Antes de utilizar el RSA
No confíe exclusivamente en el sistema RSA. RSA es un sistema que ayuda al
conductor proporcionándole información, pero no sustituye la visión ni la atención
del conductor. Conduzca de forma segura prestando siempre especial atención a las
normas de tráfico.
Una conducción indebida o negligente puede provocar un accidente inesperado.

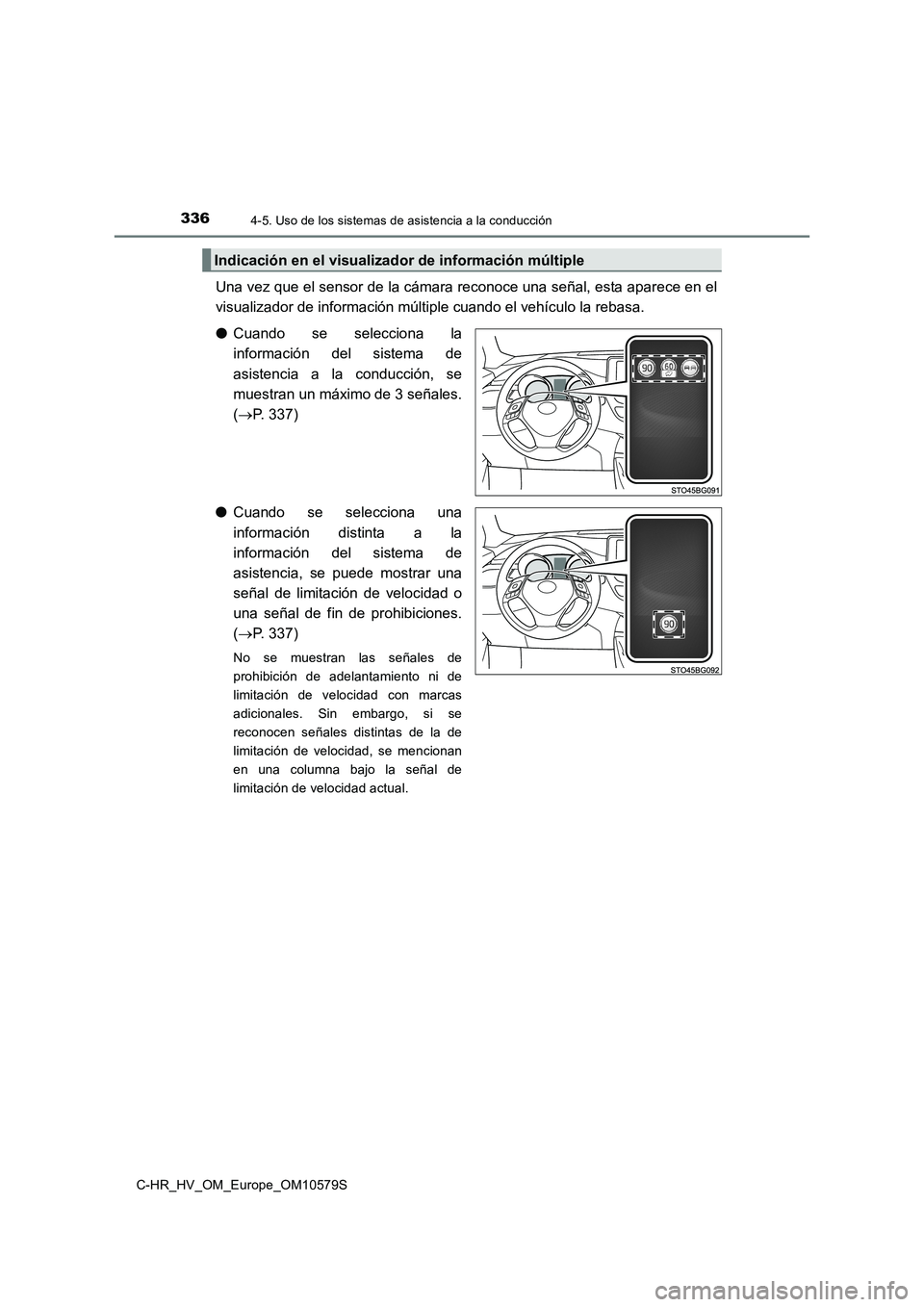

3364-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10579S
Una vez que el sensor de la cámara reconoce una señal, esta aparece en el
visualizador de información múltiple cuando el vehículo la rebasa.
● Cuando se selecciona la
información del sistema de
asistencia a la conducción, se
muestran un máximo de 3 señales.
( P. 337)
● Cuando se selecciona una
información distinta a la
información del sistema de
asistencia, se puede mostrar una
señal de limitación de velocidad o
una señal de fin de prohibiciones.
( P. 337)
No se muestran las señales de
prohibición de adelantamiento ni de
limitación de velocidad con marcas
adicionales. Sin embargo, si se
reconocen señales distintas de la de
limitación de velocidad, se mencionan
en una columna bajo la señal de
limitación de velocidad actual.
Indicación en el visualizador de información múltiple
