2018 TOYOTA C-HR Manual del propietario (in Spanish)

6257-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S
7
Mantenimiento y cuidados

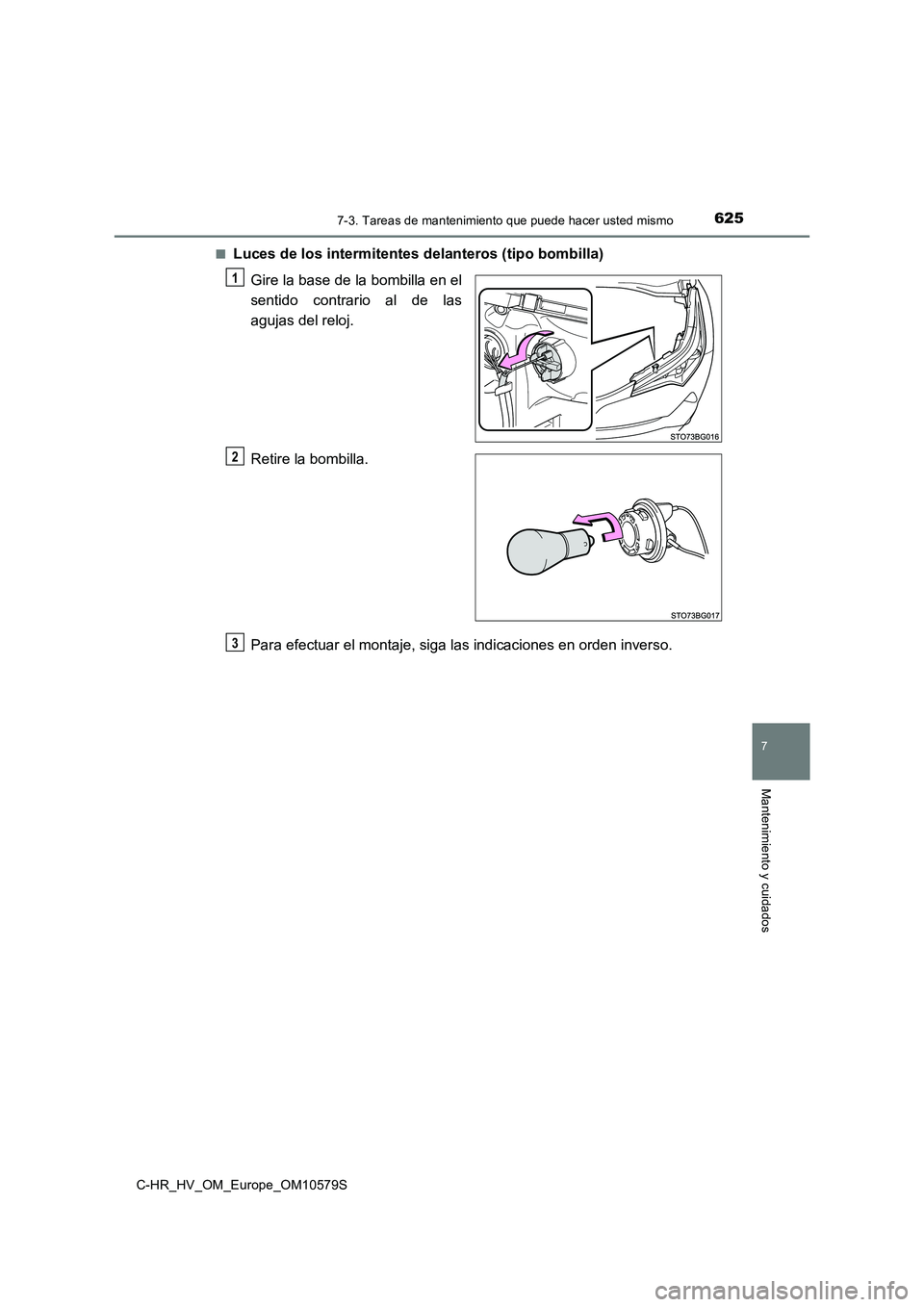

■Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3

6267-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S

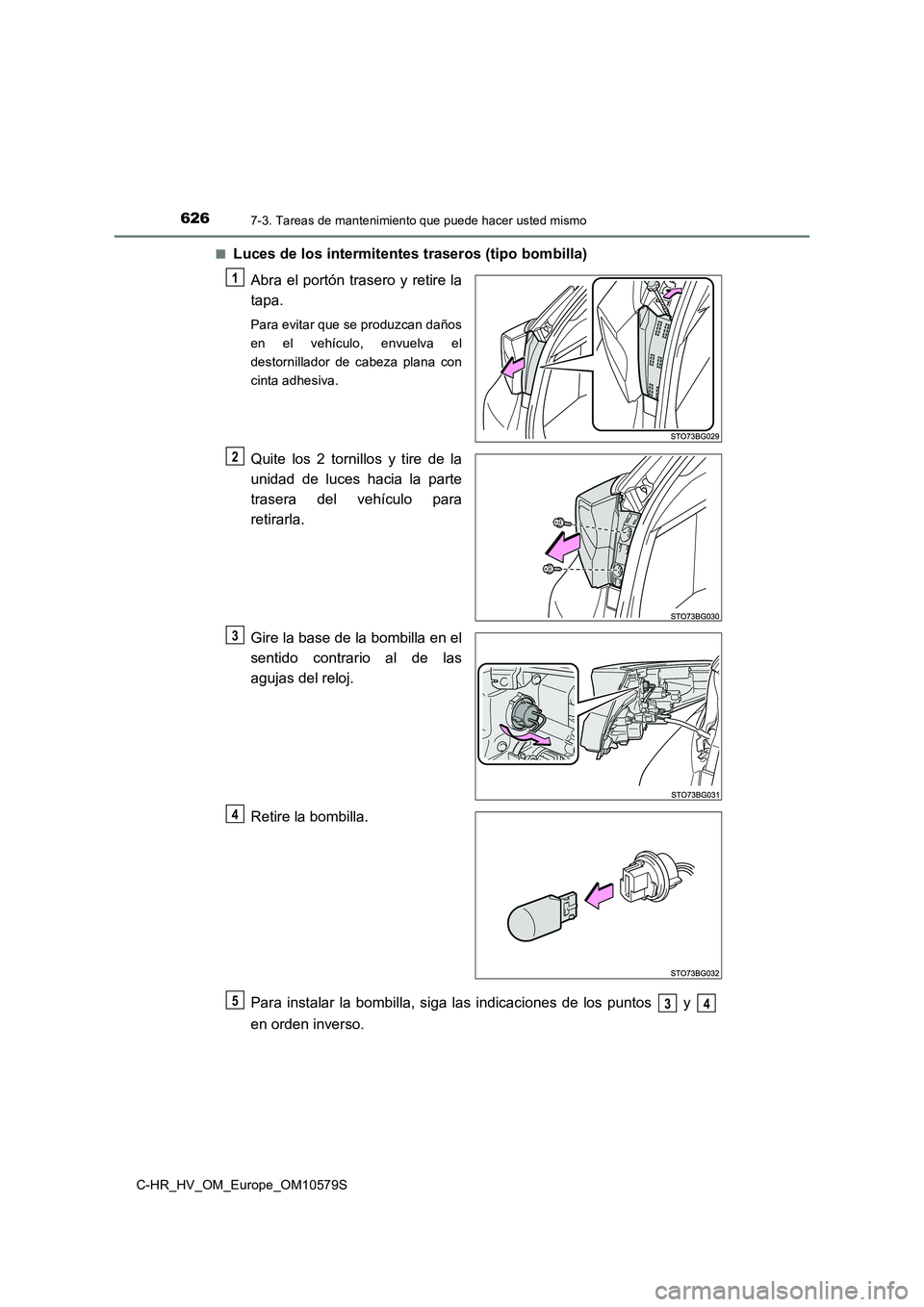

■Luces de los intermitentes traseros (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Quite los 2 tornillos y tire de la
unidad de luces hacia la parte
trasera del vehículo para
retirarla.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para instalar la bombilla, siga las indicaciones de los puntos y
en orden inverso.
1
2
3
4
534

6277-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S
7
Mantenimiento y cuidados

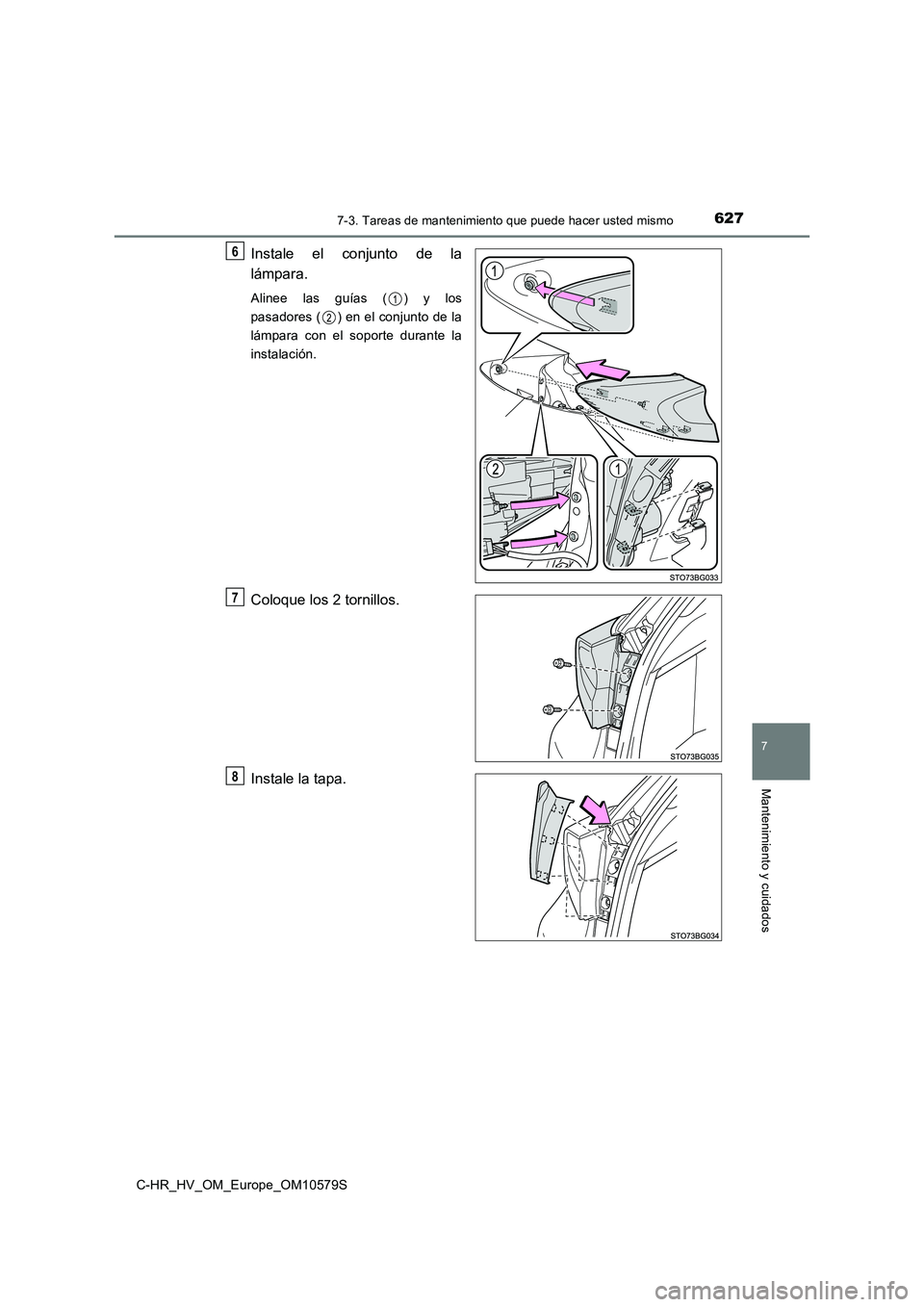

Instale el conjunto de la
lámpara.
Alinee las guías ( ) y los
pasadores ( ) en el conjunto de la
lámpara con el soporte durante la
instalación.
Coloque los 2 tornillos.
Instale la tapa.
6
7
8

6287-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S

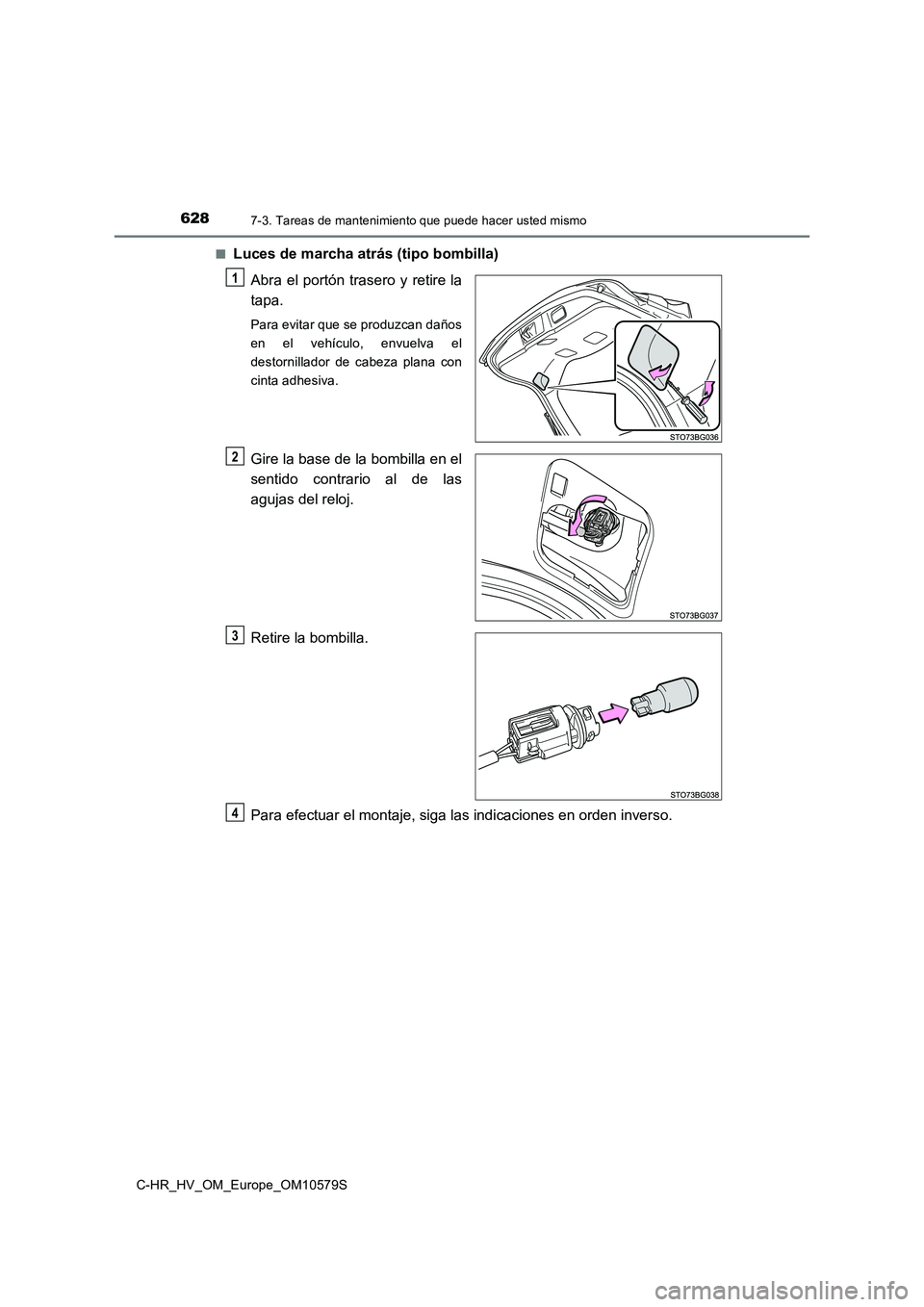

■Luces de marcha atrás (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4

6297-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S
7
Mantenimiento y cuidados

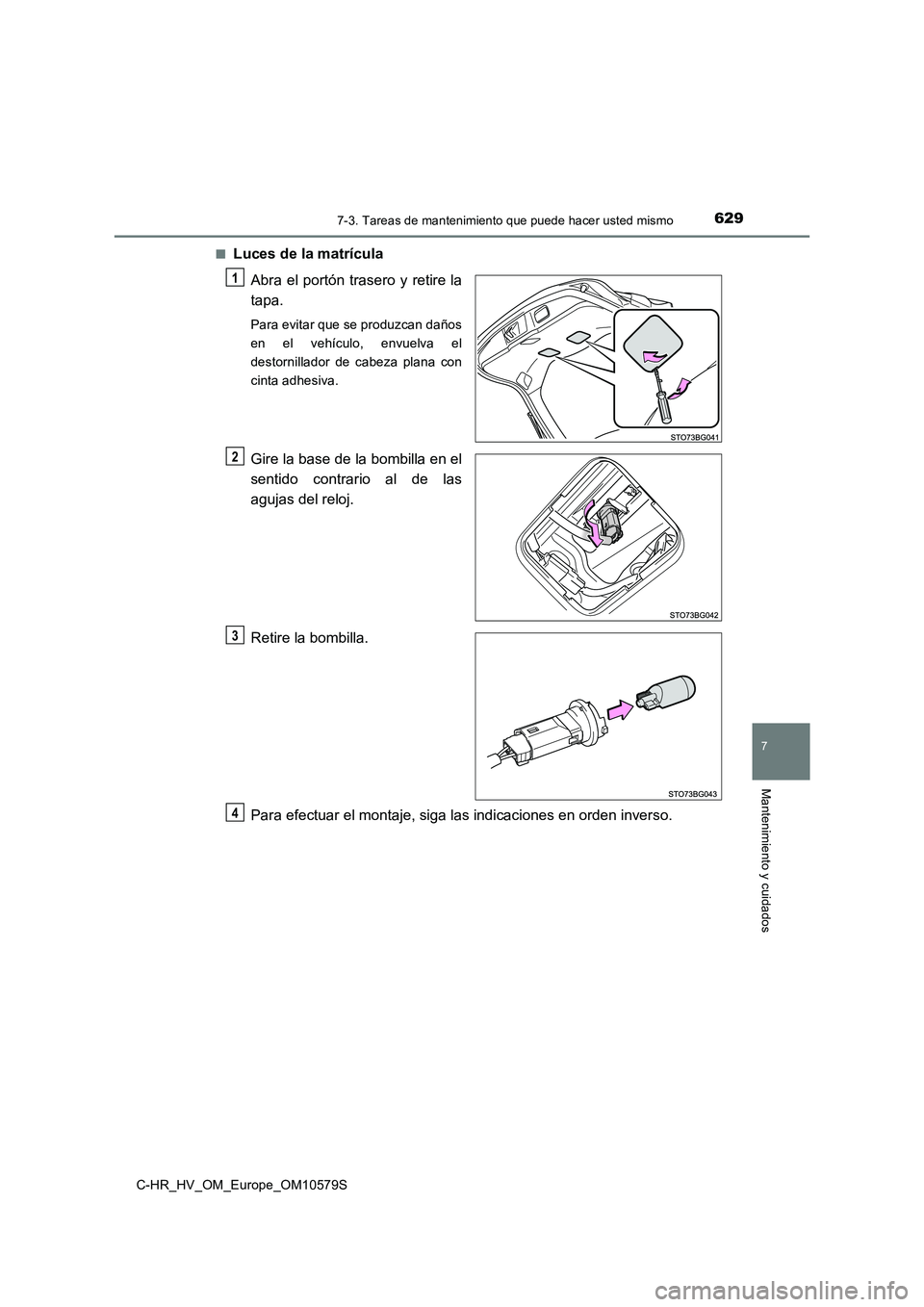

■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4

6307-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S
■Luz antiniebla trasera
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3

6317-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S
7
Mantenimiento y cuidados

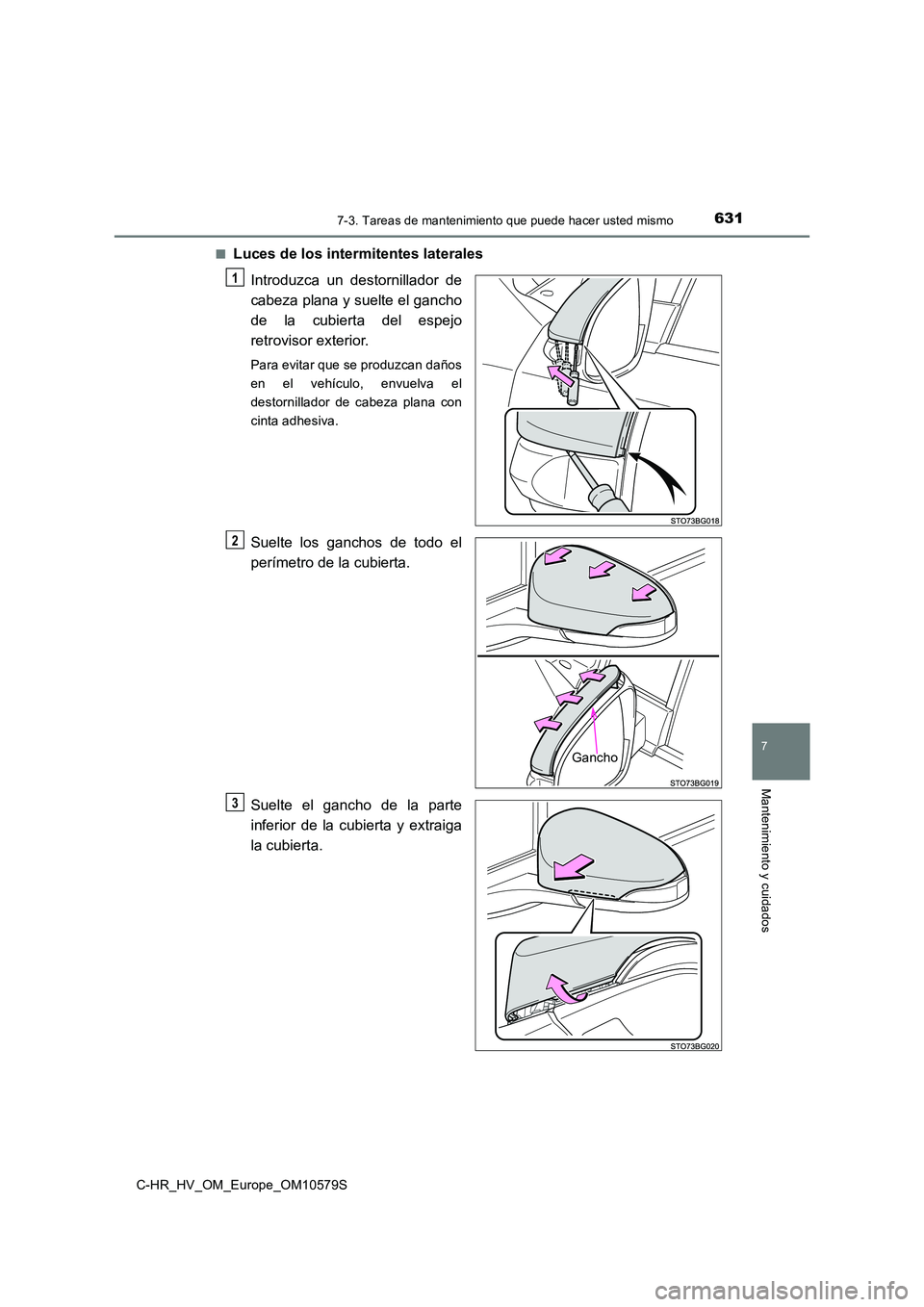

■Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Suelte los ganchos de todo el
perímetro de la cubierta.
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
1
Gancho
2
3

6327-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10579S

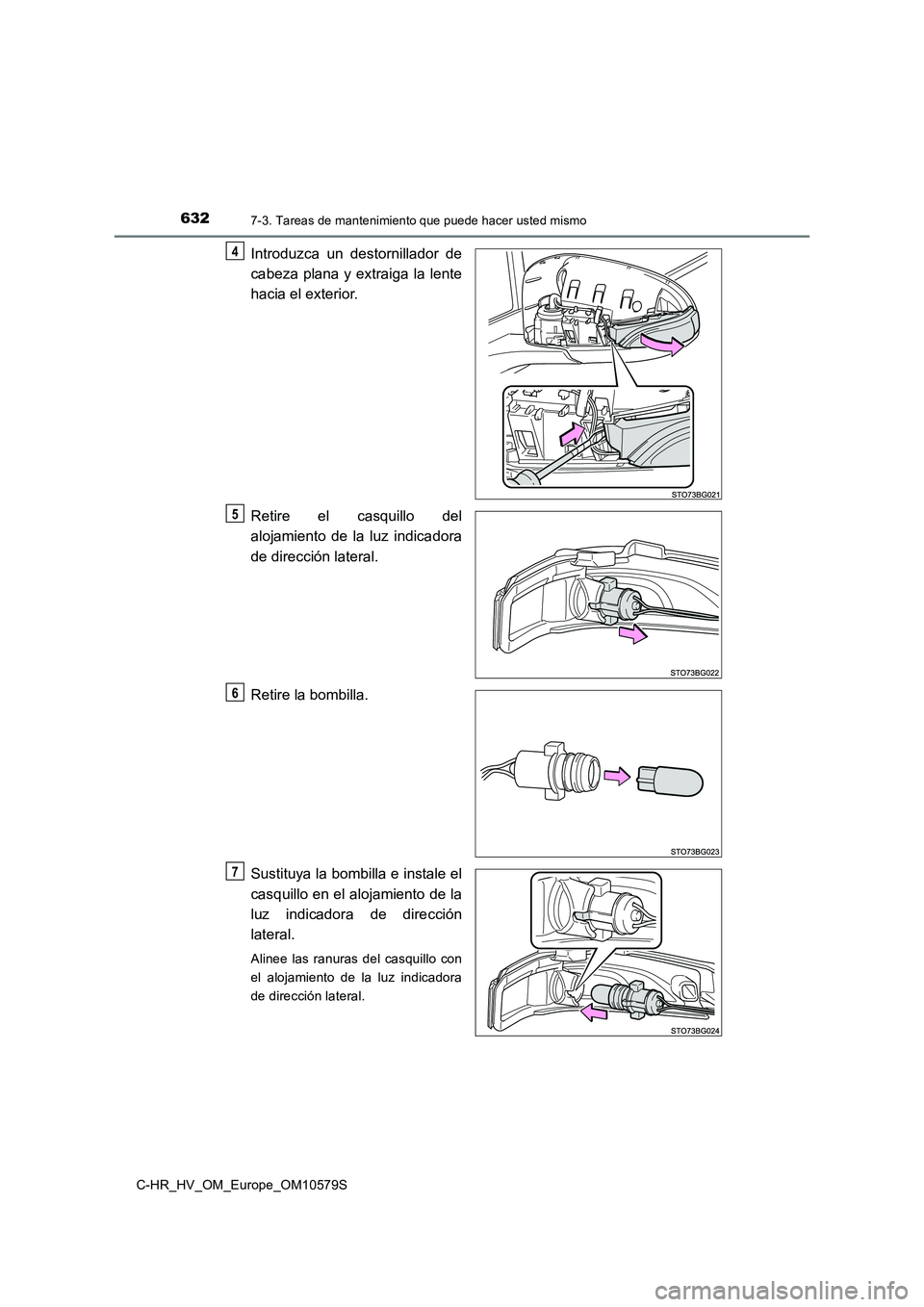

Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo con
el alojamiento de la luz indicadora
de dirección lateral.
4
5
6
7
