En aras de la seguridad
C-HR_HV_OM_Europe_OM10579S
◆Al detenerse/al arrancar
El motor de gasolina se detiene* al parar el vehículo. Al arrancar, es el
motor eléctrico (motor de tracción) el que impulsa el vehículo. Cuando el
vehículo circula a poca velocidad o cuesta abajo en pendientes poco
pronunciadas, el motor se detiene* y se activa el motor eléctrico (motor de
tracción).
Si la palanca de cambios está en la posición N, la batería híbrida (batería
de tracción) no se carga.
*: Cuando la batería híbrida (batería de tracción) necesita cargarse o el motor se está
calentando, etc., el motor de gasolina no se detiene automáticamente.
( P. 9 0 )
◆Durante la conducción normal
Se utiliza fundamentalmente el motor de gasolina. El motor eléctrico
(motor de tracción) carga la batería híbrida (batería de tracción) en la
medida en que se necesita.
◆En las aceleraciones bruscas
Cuando se pisa con fuerza el pedal del acelerador, se suma la potencia de
la batería híbrida (bater ía de tracción) a la potencia del motor de gasolina
a través del motor eléctrico (motor de tracción).
◆Al frenar (frenada regenerativa)
Las ruedas accionan el motor eléctrico (motor de tracción) como
generador eléctrico, y se carga la bat ería híbrida (batería de tracción).

901-3. Sistema híbrido
C-HR_HV_OM_Europe_OM10579S
■Frenada regenerativa
En las siguientes situaciones, la energía cinética se convierte a energía eléctrica y se
puede obtener fuerza de desaceleración en conjunción con la recarga de la batería
híbrida (batería de tracción).
● Se suelta el pedal del acelerador durante la conducción con la palanca de cambios
en la posición D o B.
● Se pisa el pedal del freno durante la conducción con la palanca de cambios en la
posición D o B.

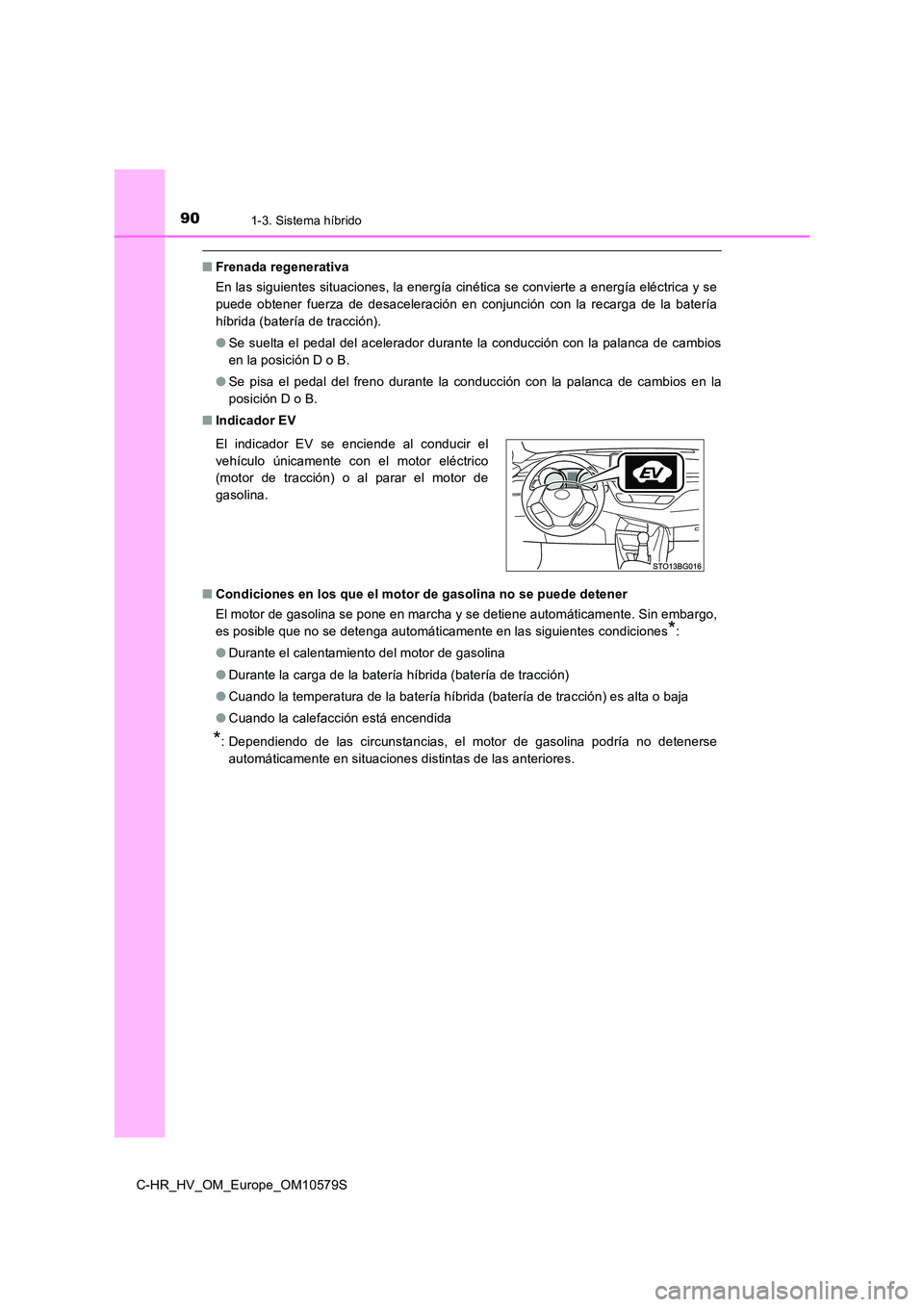

■ Indicador EV
■ Condiciones en los que el motor de gasolina no se puede detener
El motor de gasolina se pone en marcha y se detiene automáticamente. Sin embargo,
es posible que no se detenga automáticamente en las siguientes condiciones*:
● Durante el calentamiento del motor de gasolina
● Durante la carga de la batería híbrida (batería de tracción)
● Cuando la temperatura de la batería híbrida (batería de tracción) es alta o baja
● Cuando la calefacción está encendida
*: Dependiendo de las circunstancias, el motor de gasolina podría no detenerse
automáticamente en situaciones distintas de las anteriores.
El indicador EV se enciende al conducir el
vehículo únicamente con el motor eléctrico
(motor de tracción) o al parar el motor de
gasolina.

911-3. Sistema híbrido
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10579S

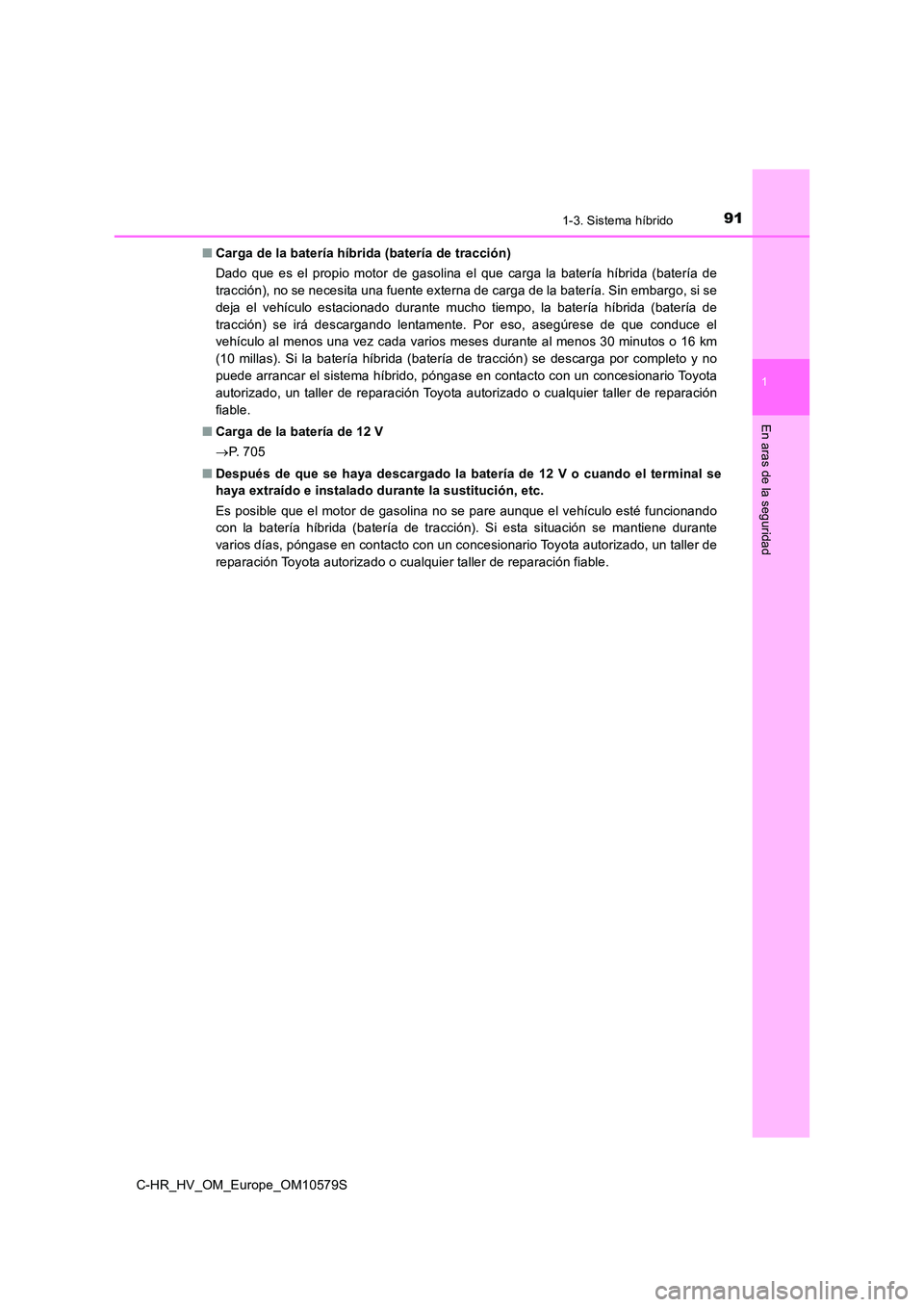

■ Carga de la batería híbrida (batería de tracción)
Dado que es el propio motor de gasolina el que carga la batería híbrida (batería de
tracción), no se necesita una fuente externa de carga de la batería. Sin embargo, si se
deja el vehículo estacionado durante mucho tiempo, la batería híbrida (batería de
tracción) se irá descargando lentamente. Por eso, asegúrese de que conduce el
vehículo al menos una vez cada varios meses durante al menos 30 minutos o 16 km
(10 millas). Si la batería híbrida (batería de tracción) se descarga por completo y no
puede arrancar el sistema híbrido, póngase en contacto con un concesionario Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller de reparación
fiable.
■ Carga de la batería de 12 V
 P. 7 0 5
■ Después de que se haya descargado la batería de 12 V o cuando el terminal se
haya extraído e instalado durante la sustitución, etc.
Es posible que el motor de gasolina no se pare aunque el vehículo esté funcionando
con la batería híbrida (batería de tracción). Si esta situación se mantiene durante
varios días, póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller de reparación fiable.

921-3. Sistema híbrido
C-HR_HV_OM_Europe_OM10579S
■ Sonidos y vibraciones propios de los vehículos híbridos
Es posible que el motor no emita ningún ruido ni vibración aunque el vehículo esté a
punto para desplazarse con el indicador “READY” iluminado. Por razones de
seguridad, aplique el freno de estacionamiento y asegúrese de colocar la palanca de
cambios en posición P cuando el vehículo esté estacionado.
Cuando el sistema híbrido esté en marcha, se pueden producir los siguientes ruidos y
vibraciones, que no indican ningún funcionamiento incorrecto:
● Es posible que se oigan ruidos procedentes del compartimento del motor.
● Cuando el sistema híbrido se pone en marcha o se detiene, puede que se escuchen
sonidos provenientes de la batería híbrida (batería de tracción).
● Al arrancar o detener el sistema híbrido, se oirán ruidos de funcionamiento del relé,
como un chasquido o un sonido metálico suave, procedentes de la batería híbrida
(batería de tracción) situada detrás de los asientos traseros.
● Es posible que se oigan ruidos del sistema híbrido al abrir el portón trasero.
● Es posible que se oigan ruidos procedentes de la transmisión al arrancar o detener
el motor de gasolina, al conducir a baja velocidad o cuando el motor está al ralentí.
● Al acelerar bruscamente, el motor puede emitir algún ruido.
● Es posible que se oigan ruidos debido a la frenada regenerativa al pisar el pedal del
freno o al soltar el pedal del acelerador.
● Al poner en marcha o detener el motor de gasolina, es posible que se perciba alguna
vibración.
● Puede que se escuchen sonidos del ventilador de refrigeración procedentes del
orificio de admisión de aire. ( P. 94)
■ Mantenimiento, reparación, reciclaje y eliminación
Póngase en contacto con un concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable con relación al
mantenimiento, reparación, reciclado y eliminación. No se deshaga usted mismo del
vehículo.

93
1
1-3. Sistema híbrido
En aras de la seguridad
C-HR_HV_OM_Europe_OM10579S

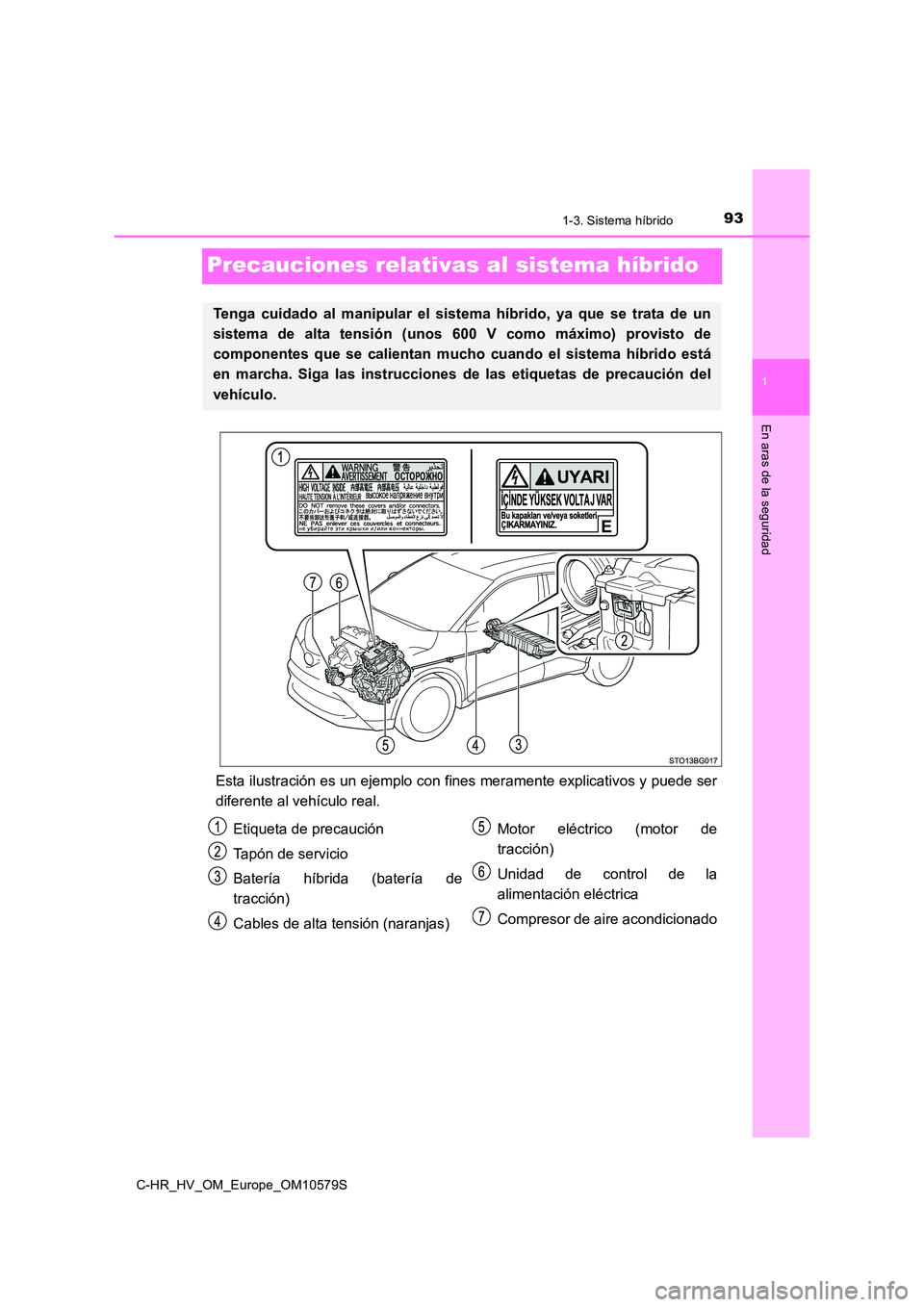

Precauciones relativas al sistema híbrido
Esta ilustración es un ejemplo con fines meramente explicativos y puede ser
diferente al vehículo real.
Tenga cuidado al manipular el sistema híbrido, ya que se trata de un
sistema de alta tensión (unos 600 V como máximo) provisto de
componentes que se calientan mucho cuando el sistema híbrido está
en marcha. Siga las instrucciones de las etiquetas de precaución del
vehículo.
Etiqueta de precaución
Tapón de servicio
Batería híbrida (batería de
tracción)
Cables de alta tensión (naranjas)
Motor eléctrico (motor de
tracción)
Unidad de control de la
alimentación eléctrica
Compresor de aire acondicionado

941-3. Sistema híbrido
C-HR_HV_OM_Europe_OM10579S

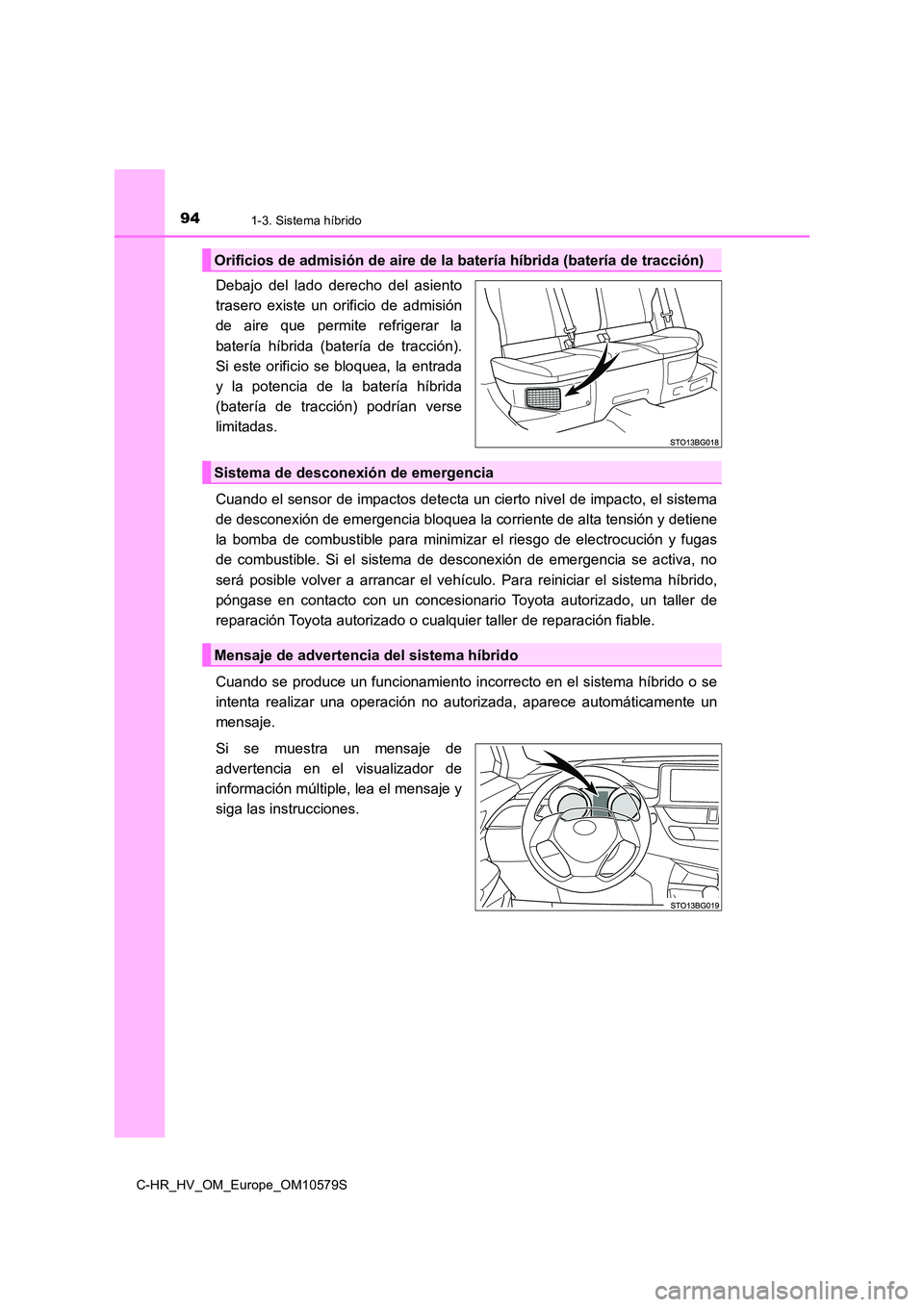

Debajo del lado derecho del asiento
trasero existe un orificio de admisión
de aire que permite refrigerar la
batería híbrida (batería de tracción).
Si este orificio se bloquea, la entrada
y la potencia de la batería híbrida
(batería de tracción) podrían verse
limitadas.
Cuando el sensor de impactos detecta un cierto nivel de impacto, el sistema
de desconexión de emergencia bloquea la co rriente de alta tensión y detiene
la bomba de combustible para minimiza r el riesgo de electrocución y fugas
de combustible. Si el sistema de desconexión de emergencia se activa, no
será posible volver a arrancar el vehí culo. Para reiniciar el sistema híbrido,
póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cual quier taller de reparación fiable.
Cuando se produce un funcionamiento incorrecto en el sistema híbrido o se
intenta realizar una operación no aut orizada, aparece automáticamente un
mensaje.
Si se muestra un mensaje de
advertencia en el visualizador de
información múltiple, lea el mensaje y
siga las instrucciones.
Orificios de admisión de aire de la batería híbrida (batería de tracción)
Sistema de desconexión de emergencia
Mensaje de advertencia del sistema híbrido

951-3. Sistema híbrido
1
En aras de la seguridad
C-HR_HV_OM_Europe_OM10579S

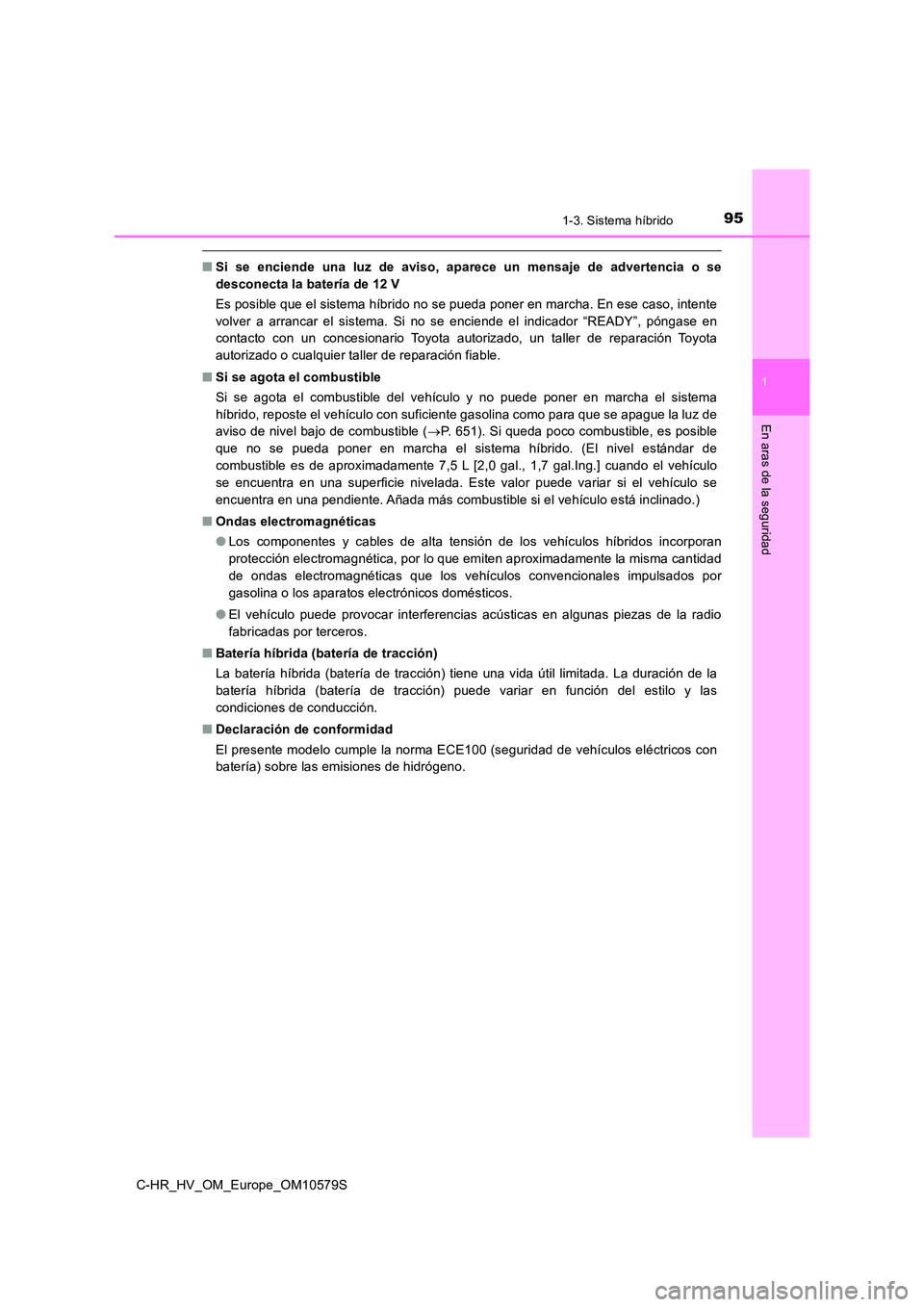

■Si se enciende una luz de aviso, aparece un mensaje de advertencia o se
desconecta la batería de 12 V
Es posible que el sistema híbrido no se pueda poner en marcha. En ese caso, intente
volver a arrancar el sistema. Si no se enciende el indicador “READY”, póngase en
contacto con un concesionario Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller de reparación fiable.
■ Si se agota el combustible
Si se agota el combustible del vehículo y no puede poner en marcha el sistema
híbrido, reposte el vehículo con suficiente gasolina como para que se apague la luz de
aviso de nivel bajo de combustible ( P. 651). Si queda poco combustible, es posible
que no se pueda poner en marcha el sistema híbrido. (El nivel estándar de
combustible es de aproximadamente 7,5 L [2,0 gal., 1,7 gal.Ing.] cuando el vehículo
se encuentra en una superficie nivelada. Este valor puede variar si el vehículo se
encuentra en una pendiente. Añada más combustible si el vehículo está inclinado.)
■ Ondas electromagnéticas
● Los componentes y cables de alta tensión de los vehículos híbridos incorporan
protección electromagnética, por lo que emiten aproximadamente la misma cantidad
de ondas electromagnéticas que los vehículos convencionales impulsados por
gasolina o los aparatos electrónicos domésticos.
● El vehículo puede provocar interferencias acústicas en algunas piezas de la radio
fabricadas por terceros.
■ Batería híbrida (batería de tracción)
La batería híbrida (batería de tracción) tiene una vida útil limitada. La duración de la
batería híbrida (batería de tracción) puede variar en función del estilo y las
condiciones de conducción.
■ Declaración de conformidad
El presente modelo cumple la norma ECE100 (seguridad de vehículos eléctricos con
batería) sobre las emisiones de hidrógeno.

961-3. Sistema híbrido
C-HR_HV_OM_Europe_OM10579S

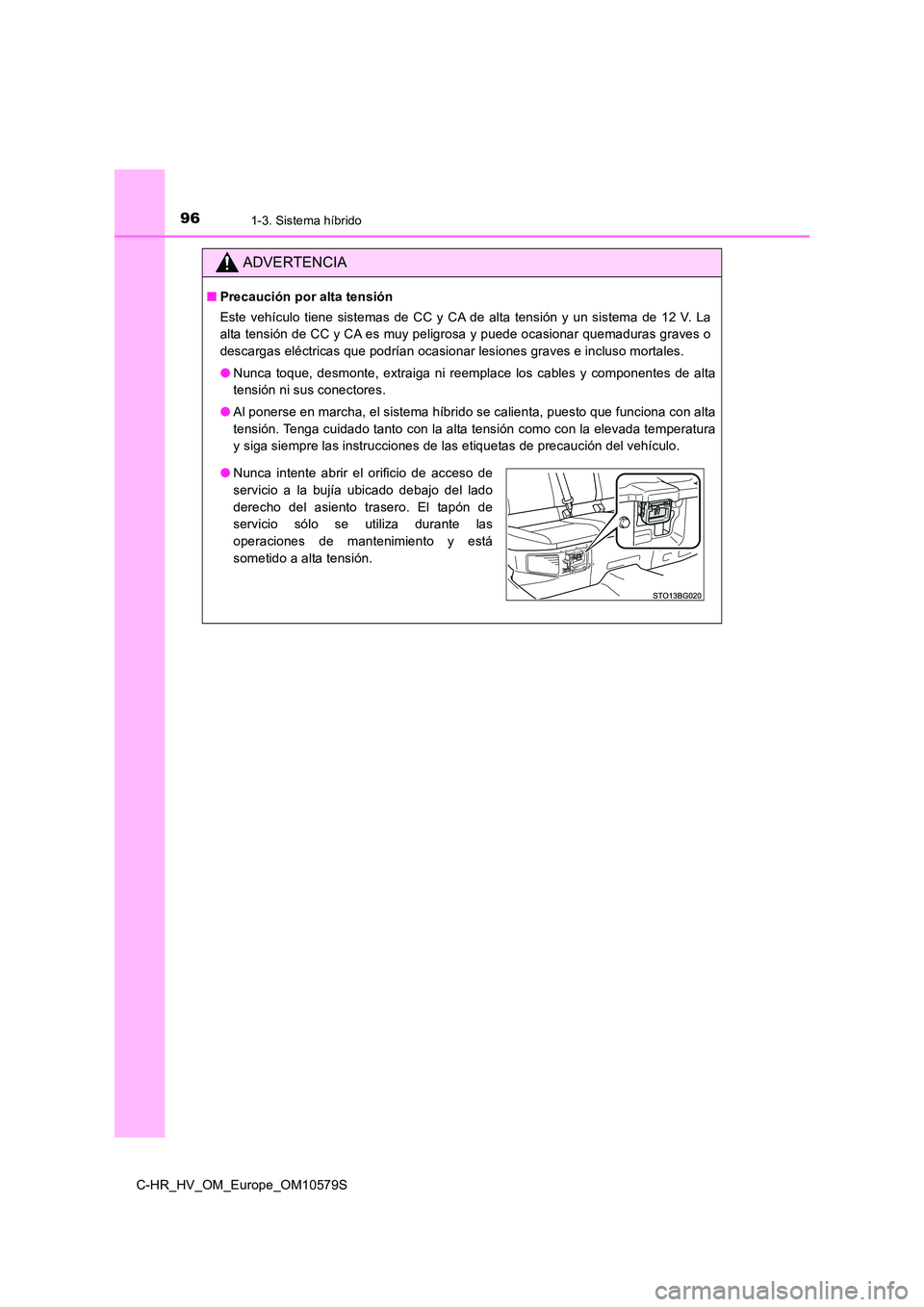

ADVERTENCIA
■Precaución por alta tensión
Este vehículo tiene sistemas de CC y CA de alta tensión y un sistema de 12 V. La
alta tensión de CC y CA es muy peligrosa y puede ocasionar quemaduras graves o
descargas eléctricas que podrían ocasionar lesiones graves e incluso mortales.
● Nunca toque, desmonte, extraiga ni reemplace los cables y componentes de alta
tensión ni sus conectores.
● Al ponerse en marcha, el sistema híbrido se calienta, puesto que funciona con alta
tensión. Tenga cuidado tanto con la alta tensión como con la elevada temperatura
y siga siempre las instrucciones de las etiquetas de precaución del vehículo.
● Nunca intente abrir el orificio de acceso de
servicio a la bujía ubicado debajo del lado
derecho del asiento trasero. El tapón de
servicio sólo se utiliza durante las
operaciones de mantenimiento y está
sometido a alta tensión.
