2018 TOYOTA C-HR Manual del propietario (in Spanish)

1452. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

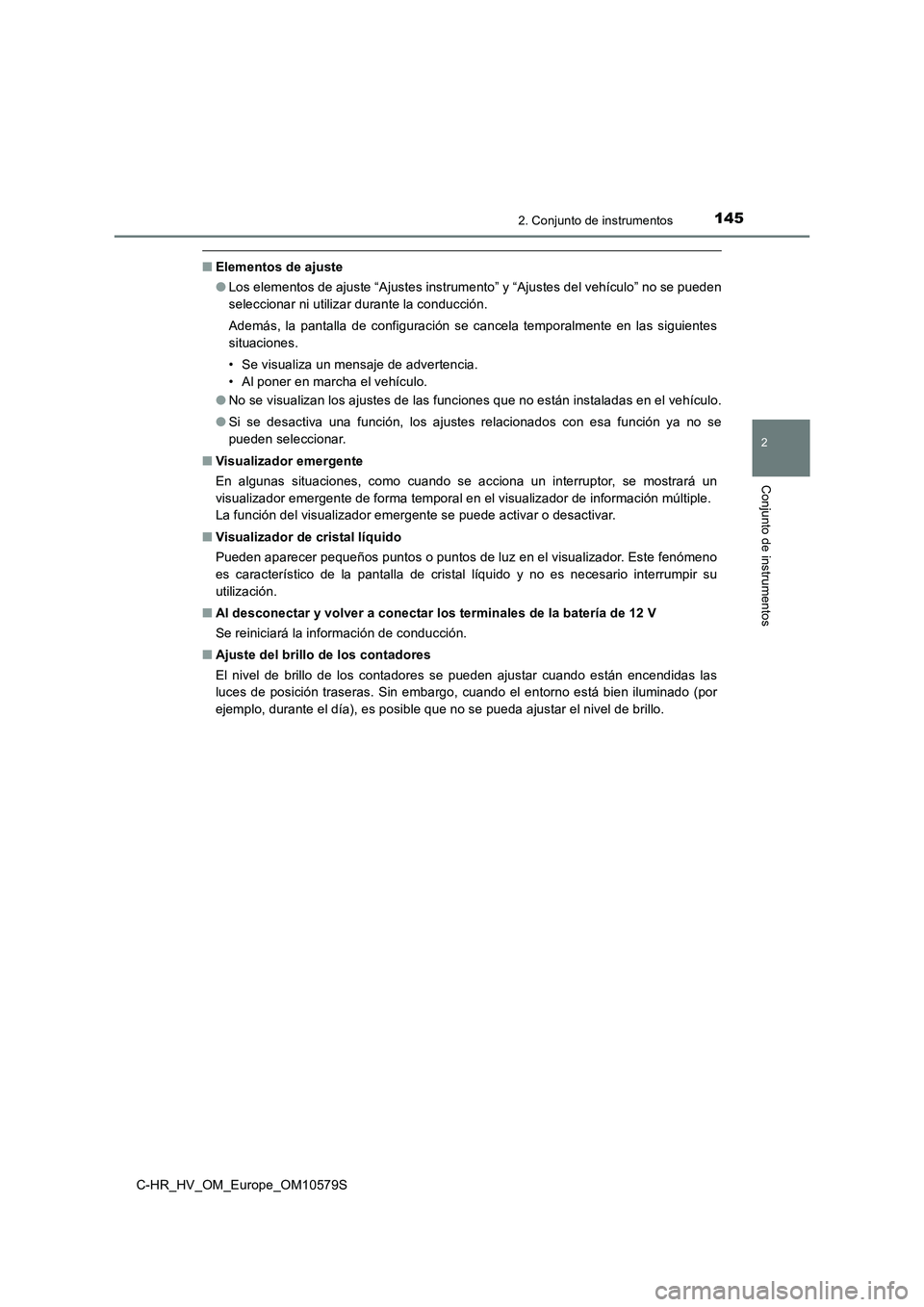

■Elementos de ajuste
● Los elementos de ajuste “Ajustes instrumento” y “Ajustes del vehículo” no se pueden
seleccionar ni utilizar durante la conducción.
Además, la pantalla de configuración se cancela temporalmente en las siguientes
situaciones.
• Se visualiza un mensaje de advertencia.
• Al poner en marcha el vehículo.
● No se visualizan los ajustes de las funciones que no están instaladas en el vehículo.
● Si se desactiva una función, los ajustes relacionados con esa función ya no se
pueden seleccionar.
■ Visualizador emergente
En algunas situaciones, como cuando se acciona un interruptor, se mostrará un
visualizador emergente de forma temporal en el visualizador de información múltiple.
La función del visualizador emergente se puede activar o desactivar.
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Al desconectar y volver a conectar los terminales de la batería de 12 V
Se reiniciará la información de conducción.
■ Ajuste del brillo de los contadores
El nivel de brillo de los contadores se pueden ajustar cuando están encendidas las
luces de posición traseras. Sin embargo, cuando el entorno está bien iluminado (por
ejemplo, durante el día), es posible que no se pueda ajustar el nivel de brillo.

1462. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

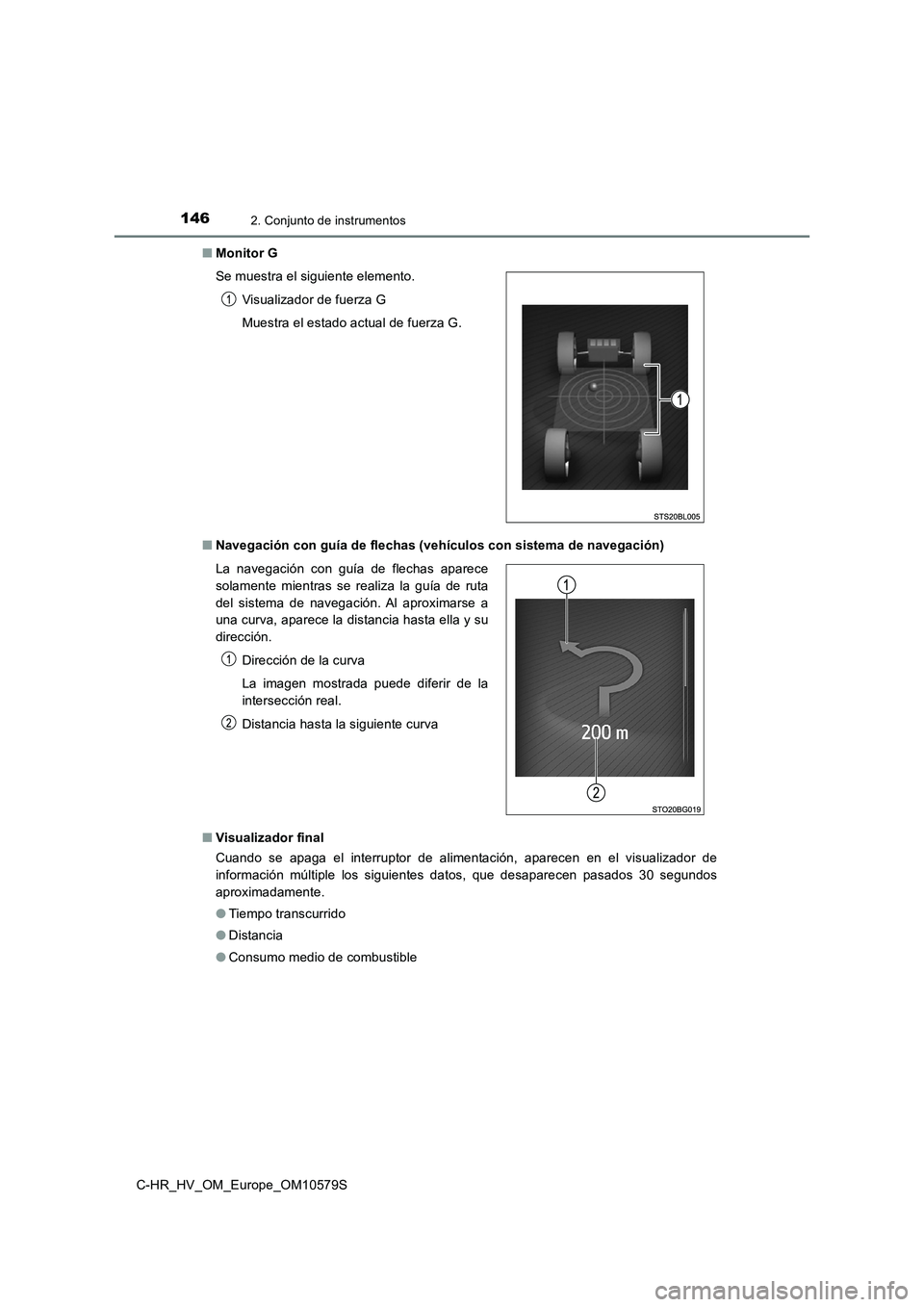

■ Monitor G
■ Navegación con guía de flechas (vehículos con sistema de navegación)
■ Visualizador final
Cuando se apaga el interruptor de alimentación, aparecen en el visualizador de
información múltiple los siguientes datos, que desaparecen pasados 30 segundos
aproximadamente.
● Tiempo transcurrido
● Distancia
● Consumo medio de combustible
Se muestra el siguiente elemento.
Visualizador de fuerza G
Muestra el estado actual de fuerza G.
La navegación con guía de flechas aparece
solamente mientras se realiza la guía de ruta
del sistema de navegación. Al aproximarse a
una curva, aparece la distancia hasta ella y su
dirección.
Dirección de la curva
La imagen mostrada puede diferir de la
intersección real.
Distancia hasta la siguiente curva

1472. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

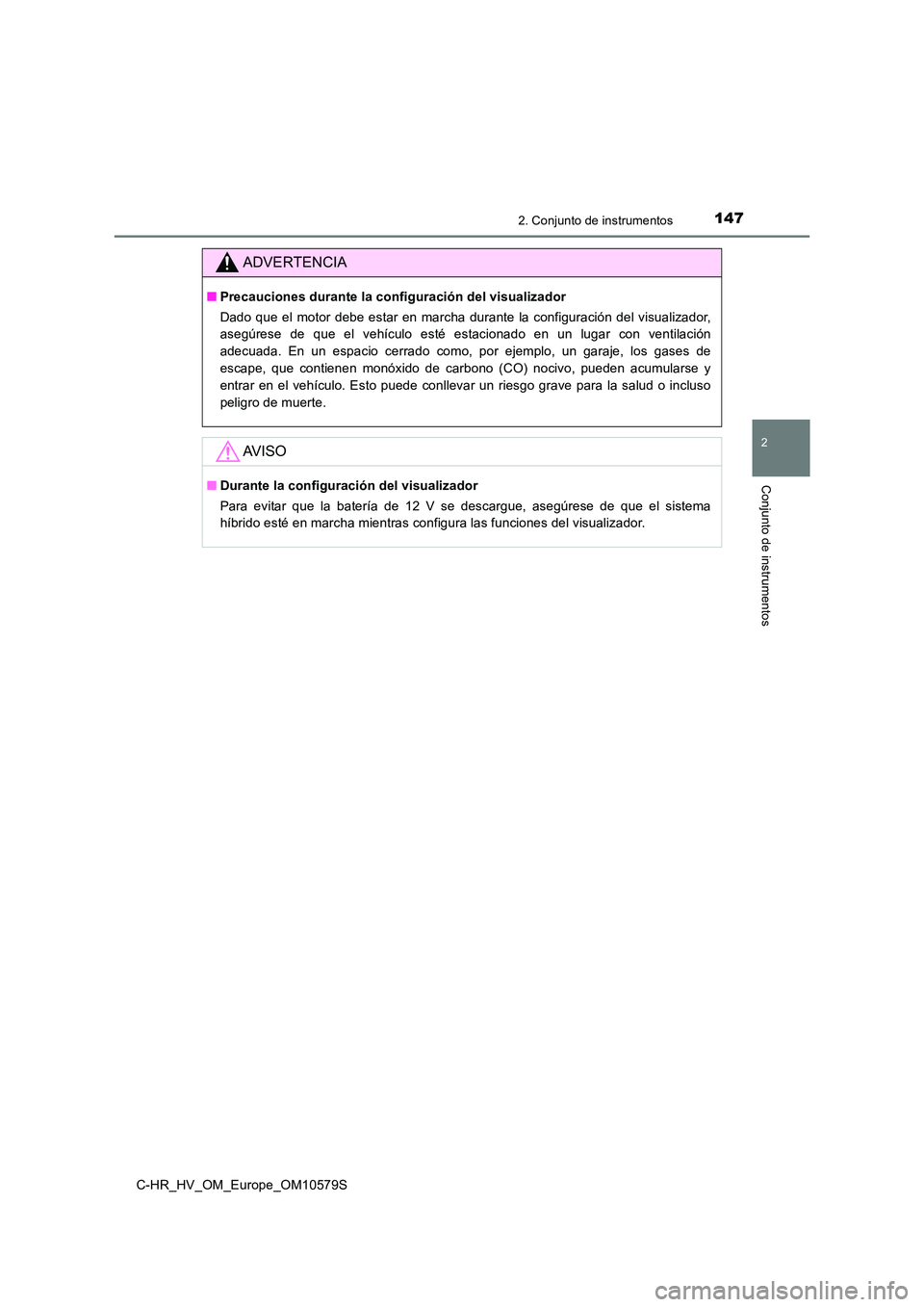

ADVERTENCIA
■Precauciones durante la configuración del visualizador
Dado que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo esté estacionado en un lugar con ventilación
adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de
escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y
entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso
peligro de muerte.
AV I S O
■ Durante la configuración del visualizador
Para evitar que la batería de 12 V se descargue, asegúrese de que el sistema
híbrido esté en marcha mientras configura las funciones del visualizador.

1482. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

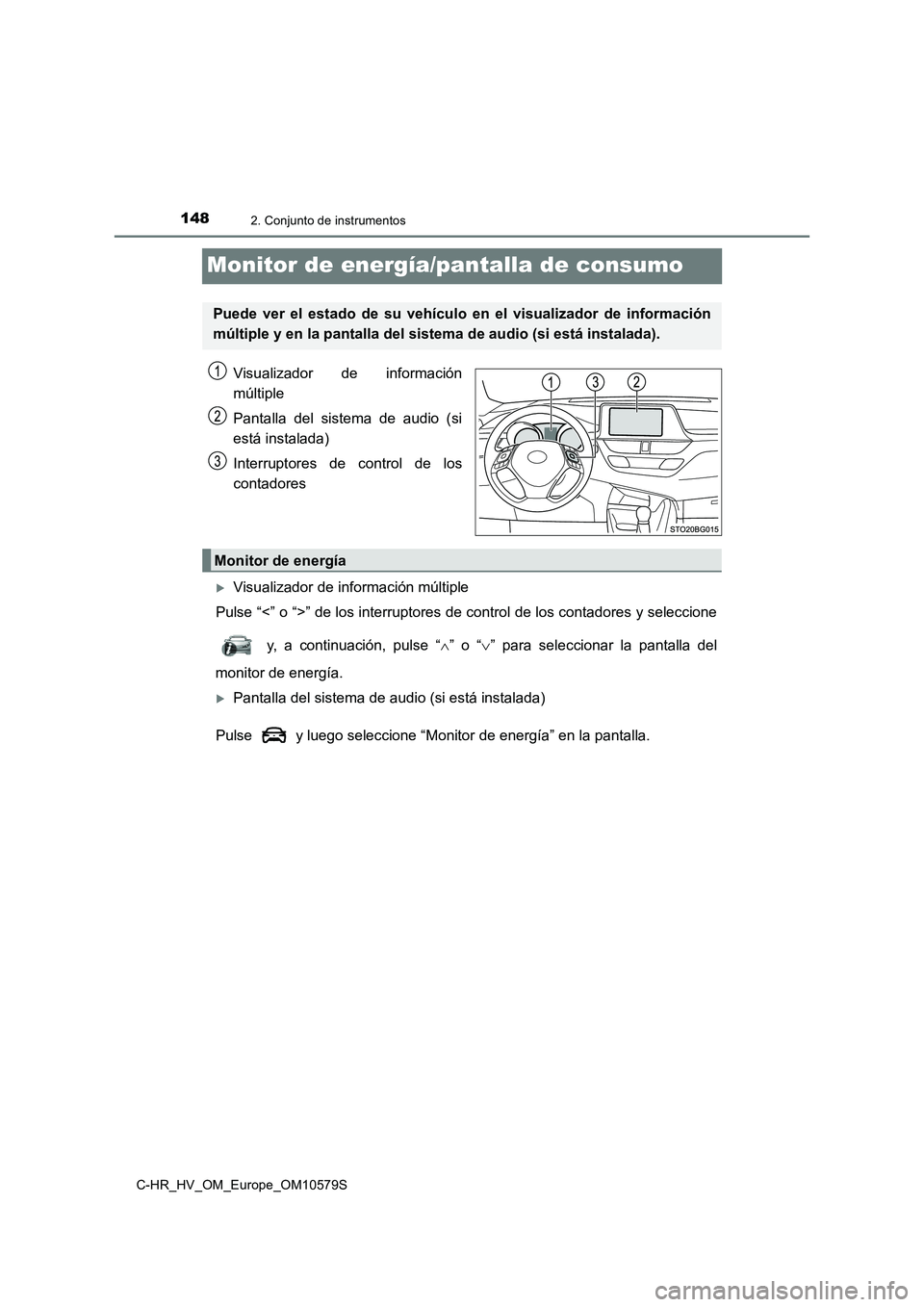

Monitor de energía/pantalla de consumo
Visualizador de información
múltiple
Pantalla del sistema de audio (si
está instalada)
Interruptores de control de los
contadores
Visualizador de información múltiple
Pulse “<” o “>” de los interruptores de control de los contadores y seleccione
y, a continuación, pulse “ ” o “” para seleccionar la pantalla del
monitor de energía.
Pantalla del sistema de audio (si está instalada)
Pulse y luego seleccione “Monitor de energía” en la pantalla.
Puede ver el estado de su vehículo en el visualizador de información
múltiple y en la pantalla del si stema de audio (si está instalada).
Monitor de energía

1492. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

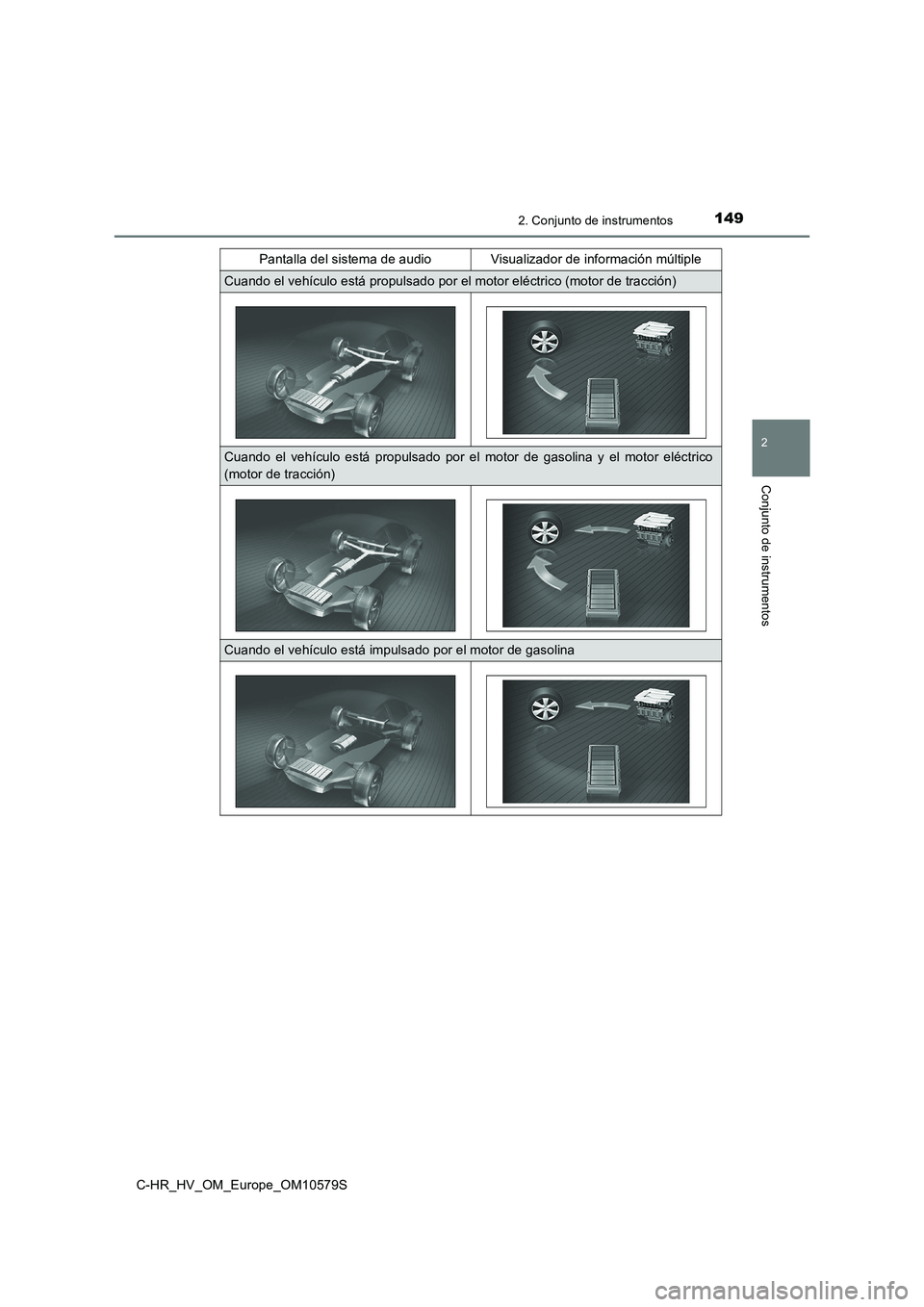

Pantalla del sistema de audio Visualizador de información múltiple
Cuando el vehículo está propulsado por el motor eléctrico (motor de tracción)
Cuando el vehículo está propulsado por el motor de gasolina y el motor eléctrico
(motor de tracción)
Cuando el vehículo está impulsado por el motor de gasolina

1502. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

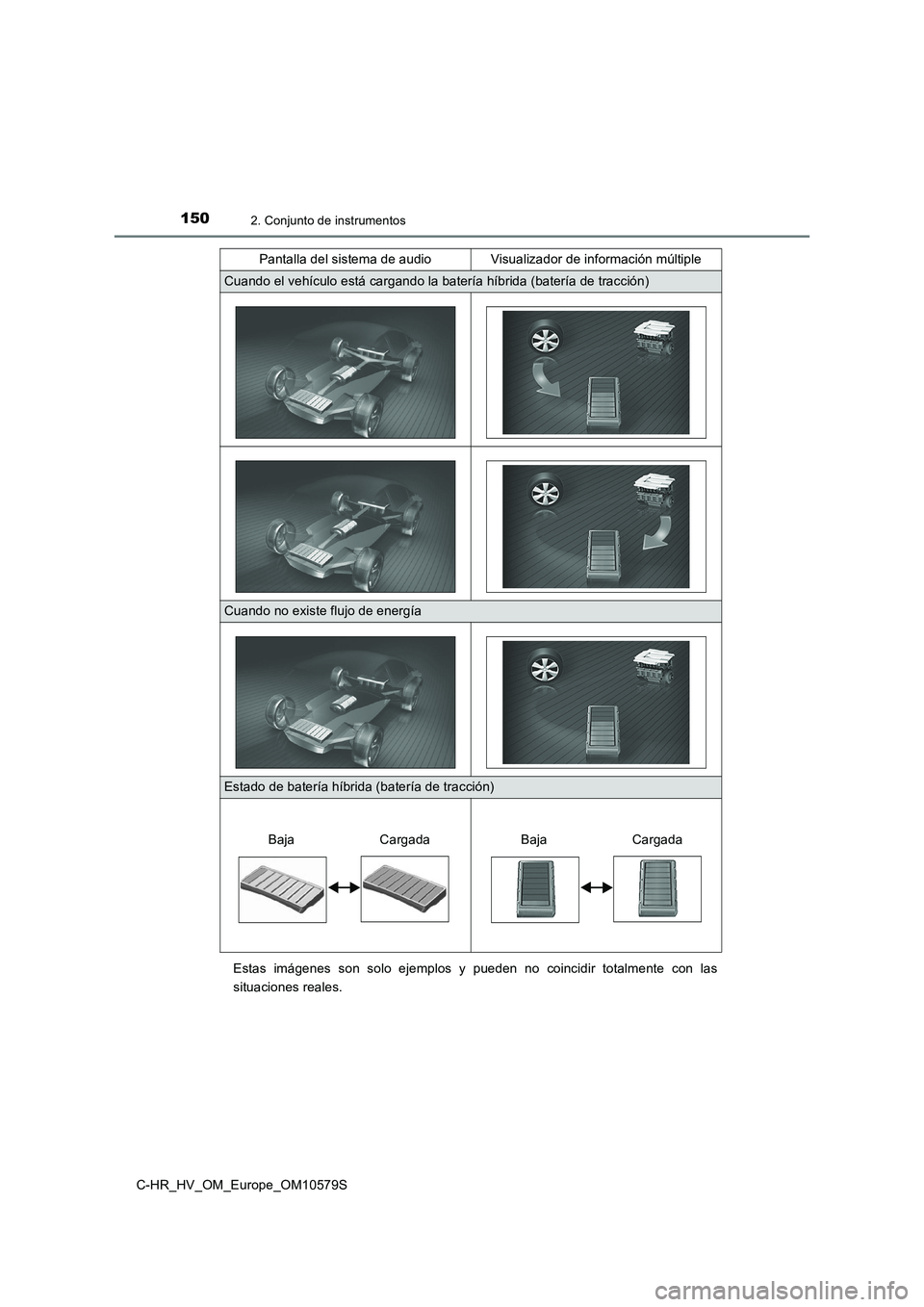

Estas imágenes son solo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
Cuando el vehículo está cargando la batería híbrida (batería de tracción)
Cuando no existe flujo de energía
Estado de batería híbrida (batería de tracción)
Pantalla del sistema de audio Visualizador de información múltiple
Baja CargadaBaja Cargada

1512. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

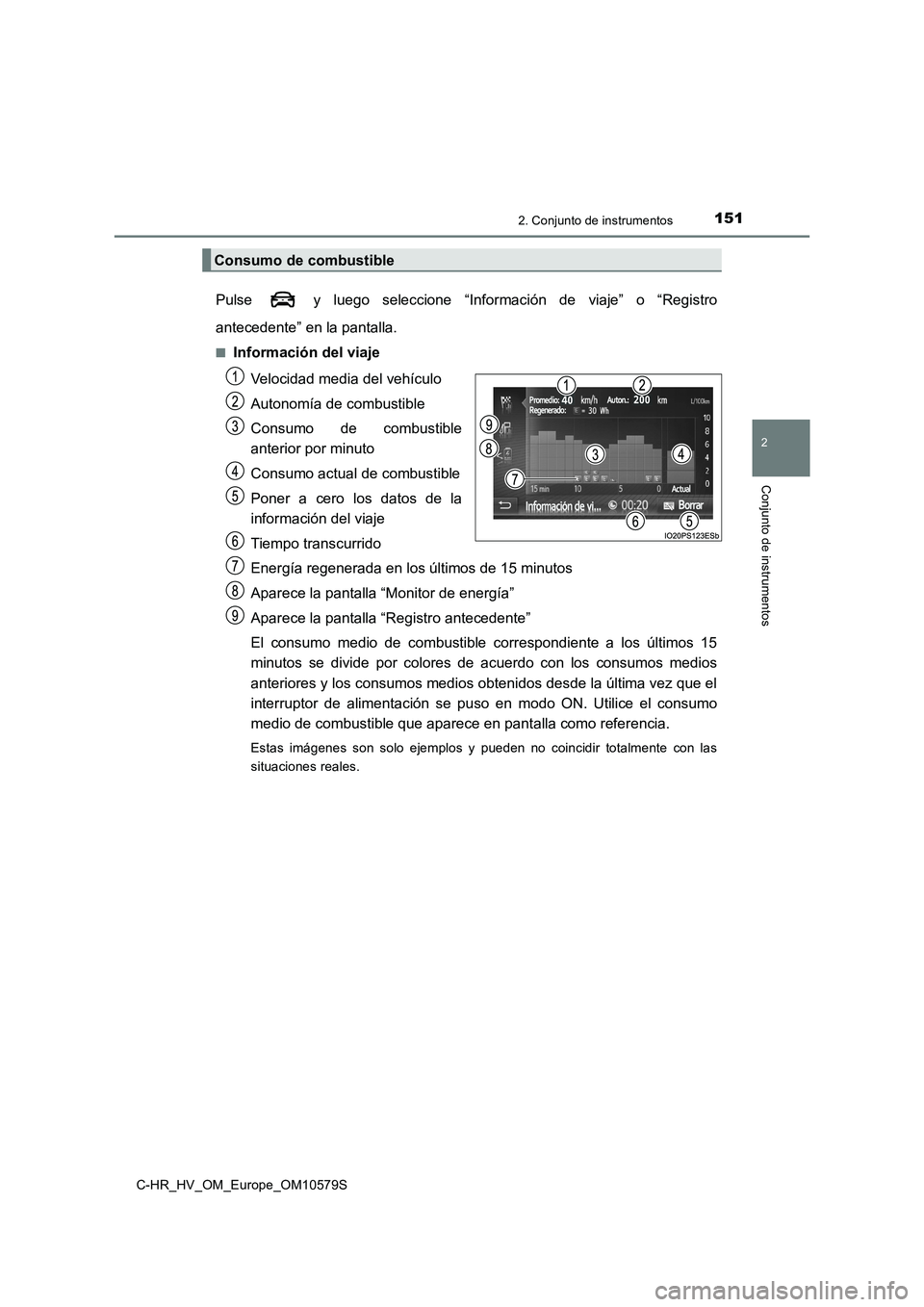

Pulse y luego seleccione “Información de viaje” o “Registro
antecedente” en la pantalla.
■Información del viaje
Velocidad media del vehículo
Autonomía de combustible
Consumo de combustible
anterior por minuto
Consumo actual de combustible
Poner a cero los datos de la
información del viaje
Tiempo transcurrido
Energía regenerada en los últimos de 15 minutos
Aparece la pantalla “Monitor de energía”
Aparece la pantalla “Registro antecedente”
El consumo medio de combustible correspondiente a los últimos 15
minutos se divide por colores de acuerdo con los consumos medios
anteriores y los consumos medios obtenidos desde la última vez que el
interruptor de alimentación se puso en modo ON. Utilice el consumo
medio de combustible que aparece en pantalla como referencia.
Estas imágenes son solo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
Consumo de combustible

1522. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

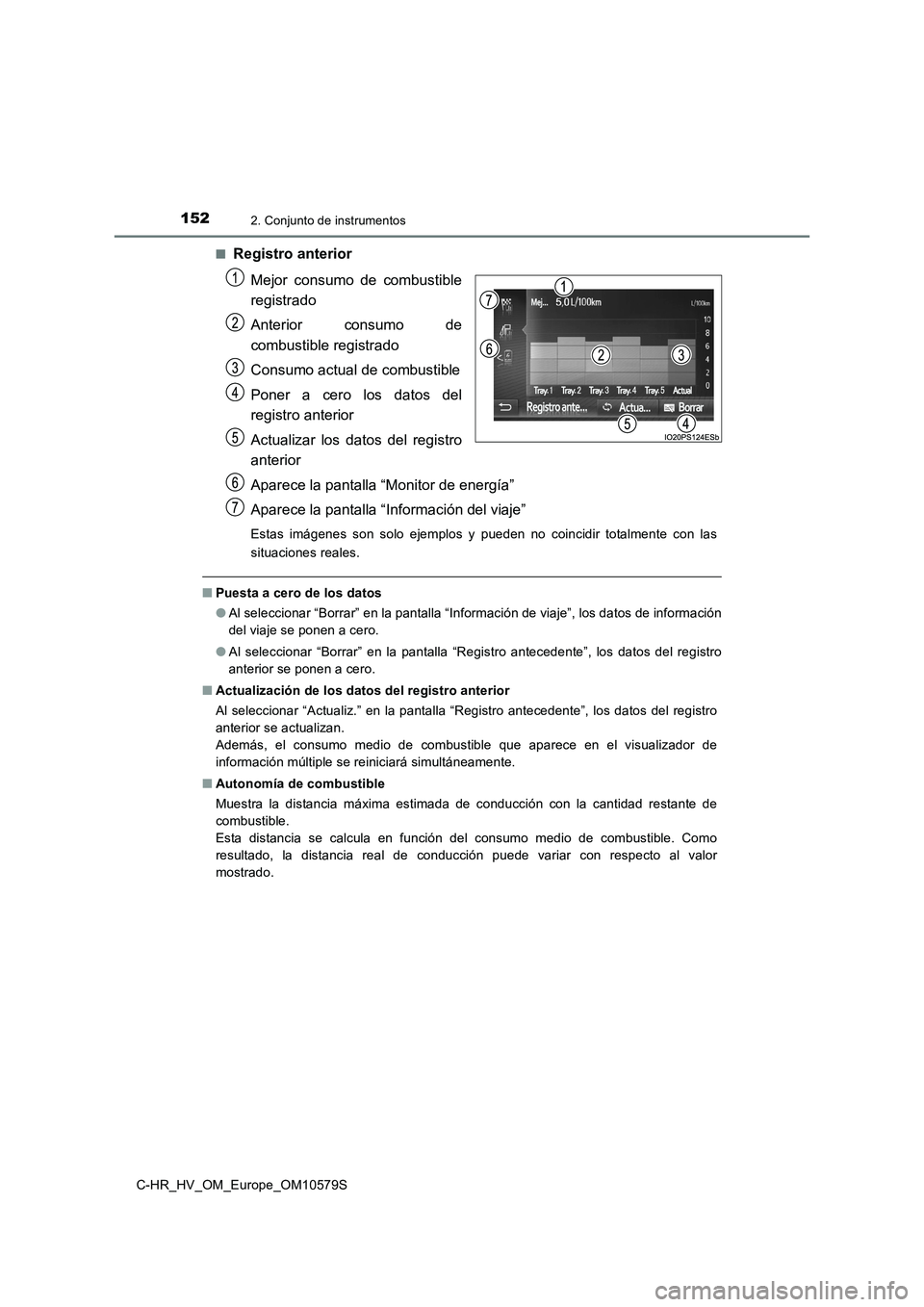

■Registro anterior
Mejor consumo de combustible
registrado
Anterior consumo de
combustible registrado
Consumo actual de combustible
Poner a cero los datos del
registro anterior
Actualizar los datos del registro
anterior
Aparece la pantalla “Monitor de energía”
Aparece la pantalla “Información del viaje”
Estas imágenes son solo ejemplos y pueden no coincidir totalmente con las
situaciones reales.
■ Puesta a cero de los datos
● Al seleccionar “Borrar” en la pantalla “Información de viaje”, los datos de información
del viaje se ponen a cero.
● Al seleccionar “Borrar” en la pantalla “Registro antecedente”, los datos del registro
anterior se ponen a cero.
■ Actualización de los datos del registro anterior
Al seleccionar “Actualiz.” en la pantalla “Registro antecedente”, los datos del registro
anterior se actualizan.
Además, el consumo medio de combustible que aparece en el visualizador de
información múltiple se reiniciará simultáneamente.
■ Autonomía de combustible
Muestra la distancia máxima estimada de conducción con la cantidad restante de
combustible.
Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
