2018 TOYOTA C-HR Manual del propietario (in Spanish)

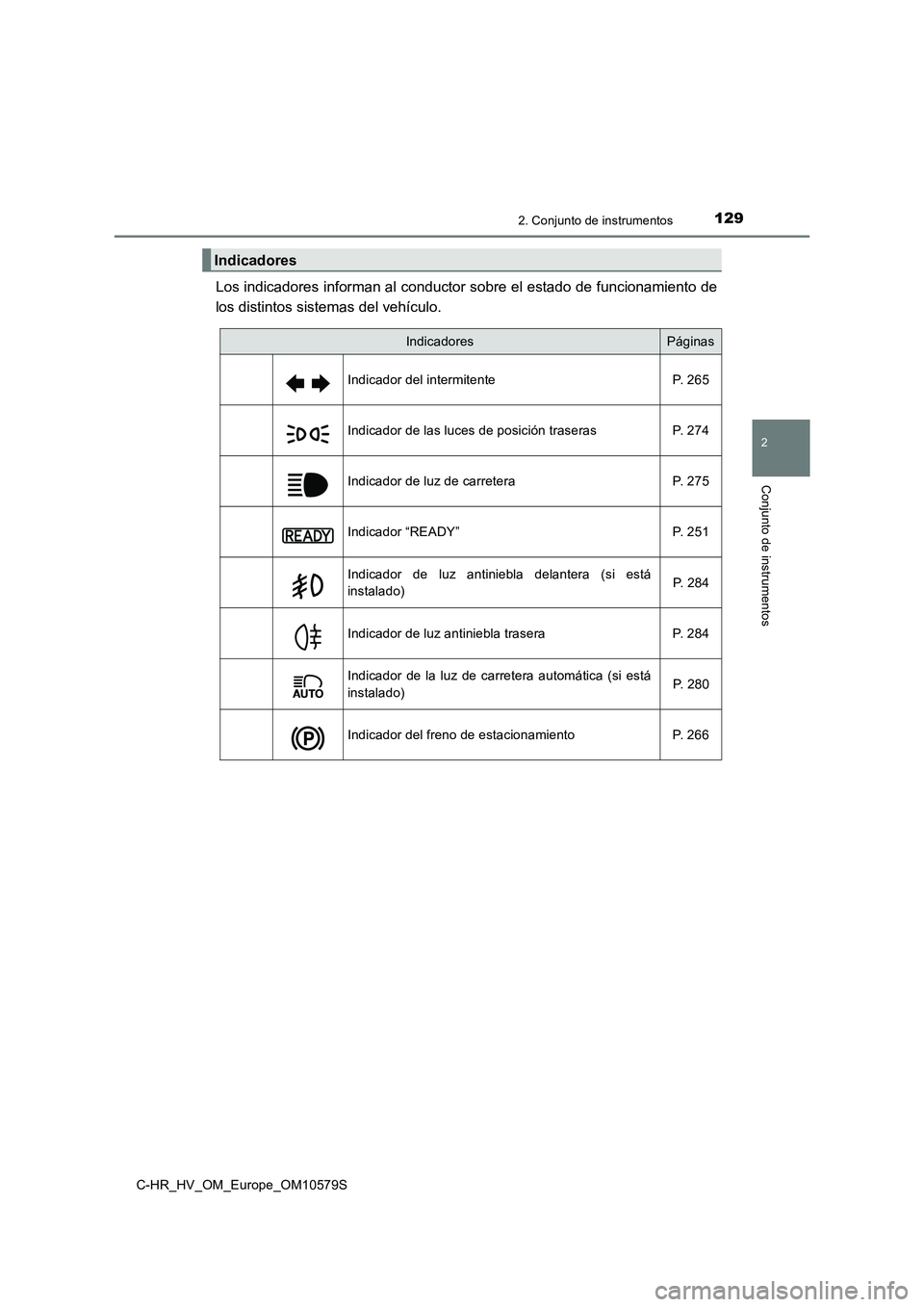

1292. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
IndicadoresPáginas
Indicador del intermitente P. 265
Indicador de las luces de posición traseras P. 274
Indicador de luz de carretera P. 275
Indicador “READY” P. 251
Indicador de luz antiniebla delantera (si está
instalado) P. 2 8 4
Indicador de luz antiniebla trasera P. 284
Indicador de la luz de carretera automática (si está
instalado) P. 2 8 0
Indicador del freno de estacionamiento P. 266

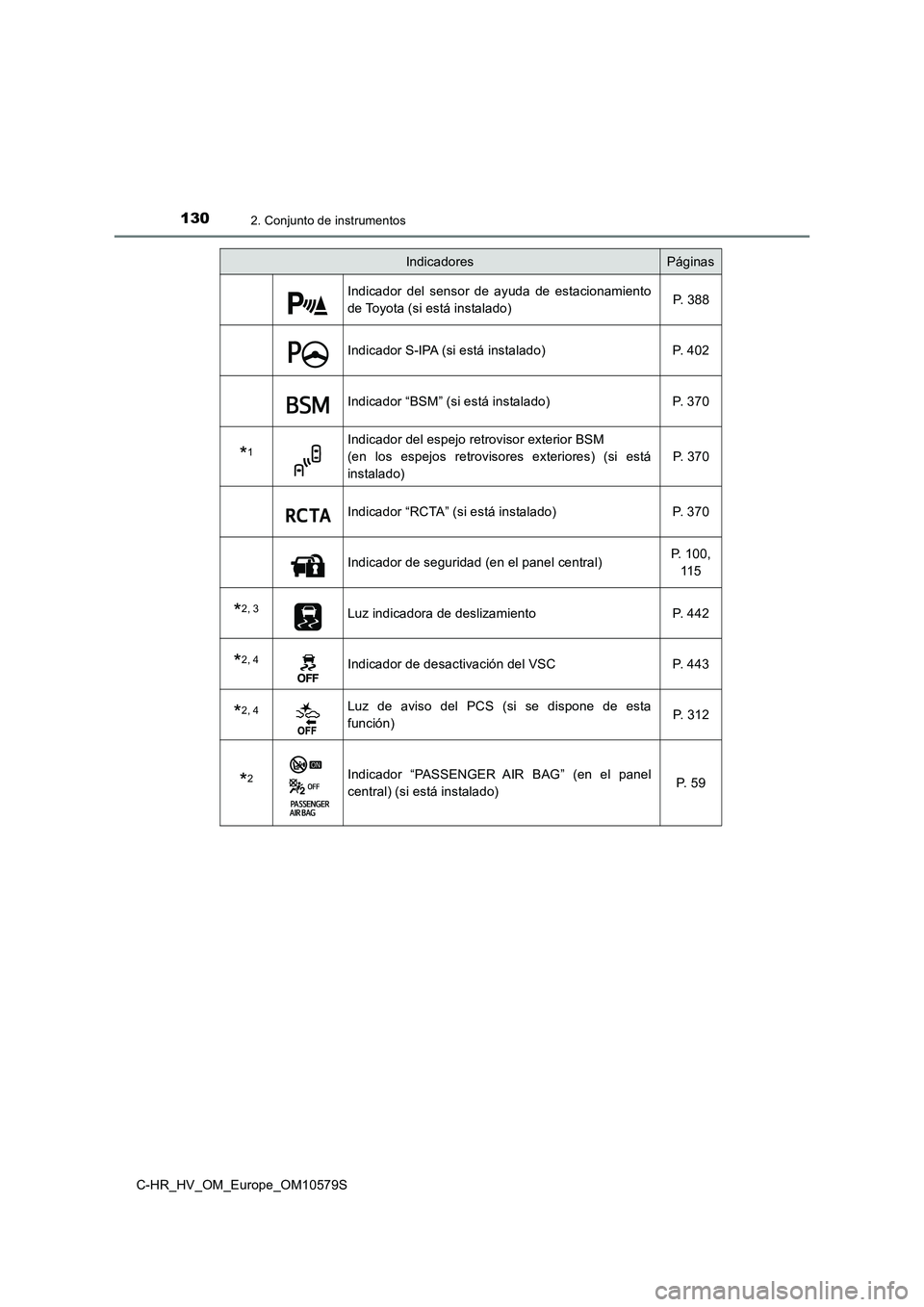

1302. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Indicador del sensor de ayuda de estacionamiento
de Toyota (si está instalado) P. 3 8 8
Indicador S-IPA (si está instalado) P. 402
Indicador “BSM” (si está instalado) P. 370
*1Indicador del espejo retrovisor exterior BSM
(en los espejos retrovisores exteriores) (si está
instalado)
P. 3 7 0
Indicador “RCTA” (si está instalado) P. 370
Indicador de seguridad (en el panel central) P. 100,
11 5
*2, 3Luz indicadora de deslizamiento P. 442
*2, 4Indicador de desactivación del VSC P. 443
*2, 4Luz de aviso del PCS (si se dispone de esta
función) P. 3 1 2
*2Indicador “PASSENGER AIR BAG” (en el panel
central) (si está instalado) P. 5 9
IndicadoresPáginas

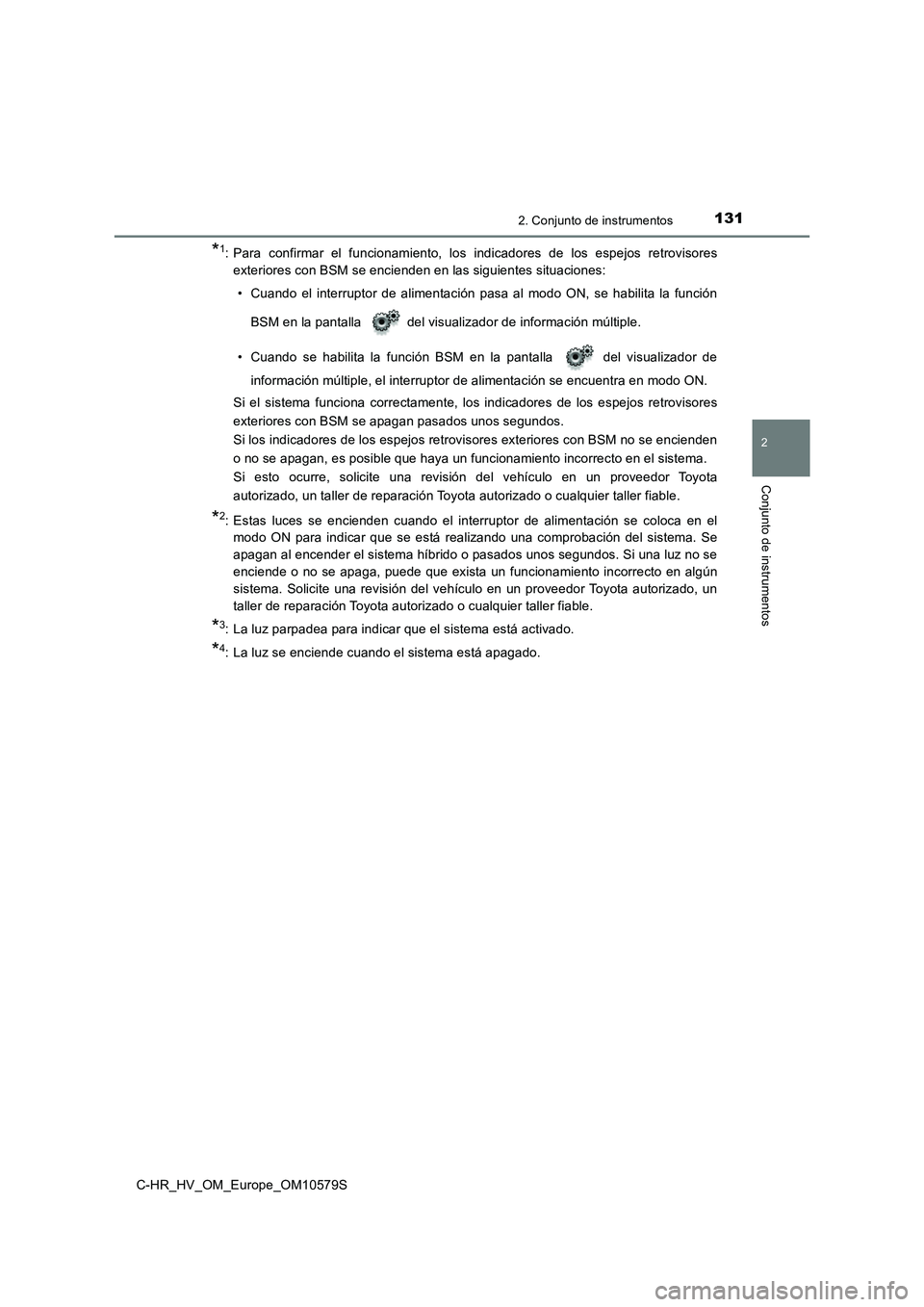

1312. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
*1: Para confirmar el funcionamiento, los indicadores de los espejos retrovisores
exteriores con BSM se encienden en las siguientes situaciones:
• Cuando el interruptor de alimentación pasa al modo ON, se habilita la función
BSM en la pantalla del visualizador de información múltiple.
• Cuando se habilita la función BSM en la pantalla del visualizador de
información múltiple, el interruptor de alimentación se encuentra en modo ON.
Si el sistema funciona correctamente, los indicadores de los espejos retrovisores
exteriores con BSM se apagan pasados unos segundos.
Si los indicadores de los espejos retrovisores exteriores con BSM no se encienden
o no se apagan, es posible que haya un funcionamiento incorrecto en el sistema.
Si esto ocurre, solicite una revisión del vehículo en un proveedor Toyota
autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
*2: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
*3: La luz parpadea para indicar que el sistema está activado.
*4: La luz se enciende cuando el sistema está apagado.

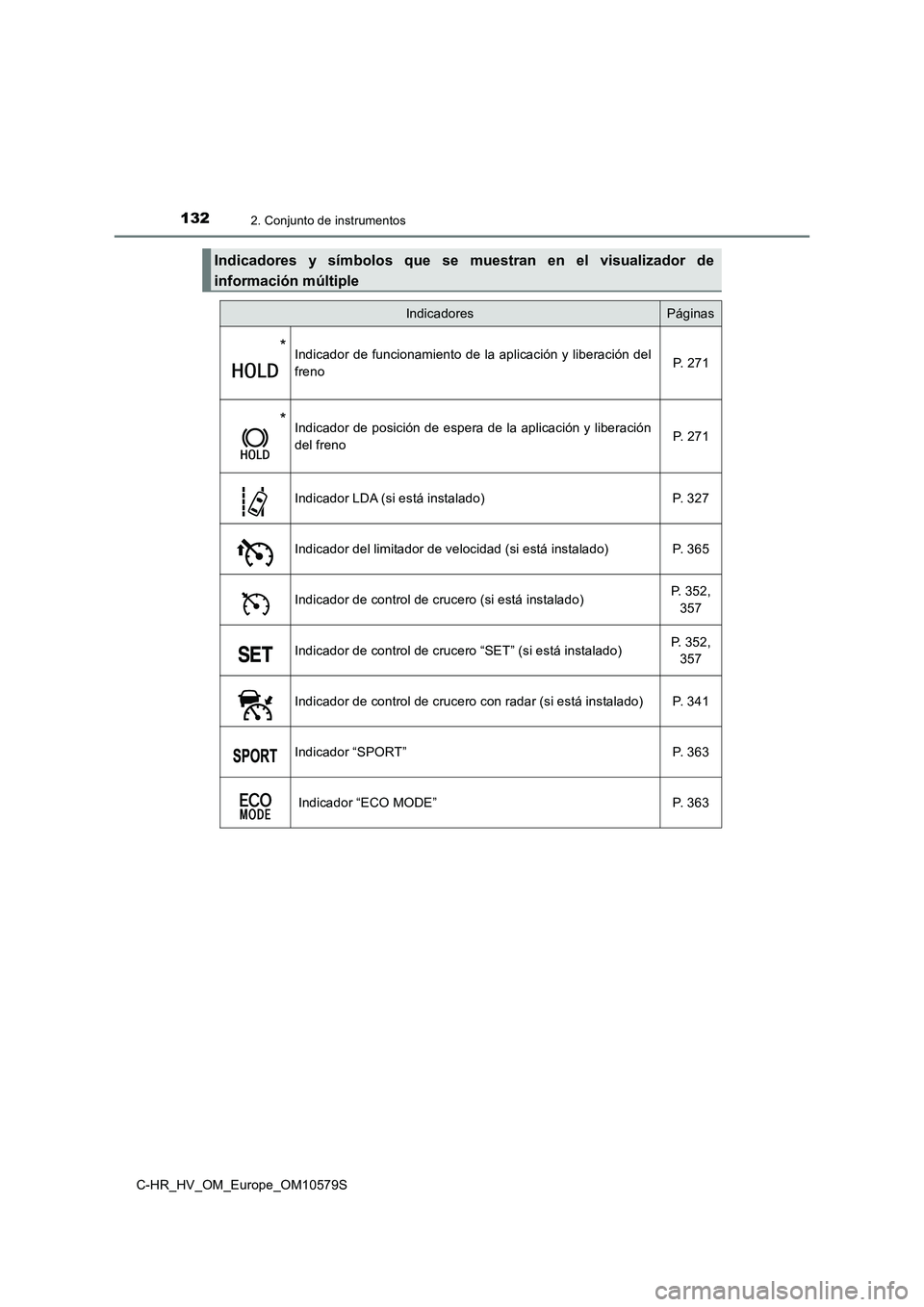

1322. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Indicadores y símbolos que se muestran en el visualizador de
información múltiple
IndicadoresPáginas
*Indicador de funcionamiento de la aplicación y liberación del
freno P. 2 7 1
*Indicador de posición de espera de la aplicación y liberación
del freno P. 2 7 1
Indicador LDA (si está instalado) P. 327
Indicador del limitador de velocidad (si está instalado) P. 365
Indicador de control de crucero (si está instalado) P. 352,
357
Indicador de control de crucero “SET” (si está instalado) P. 352,
357
Indicador de control de crucero con radar (si está instalado) P. 341
Indicador “SPORT” P. 363
Indicador “ECO MODE” P. 363

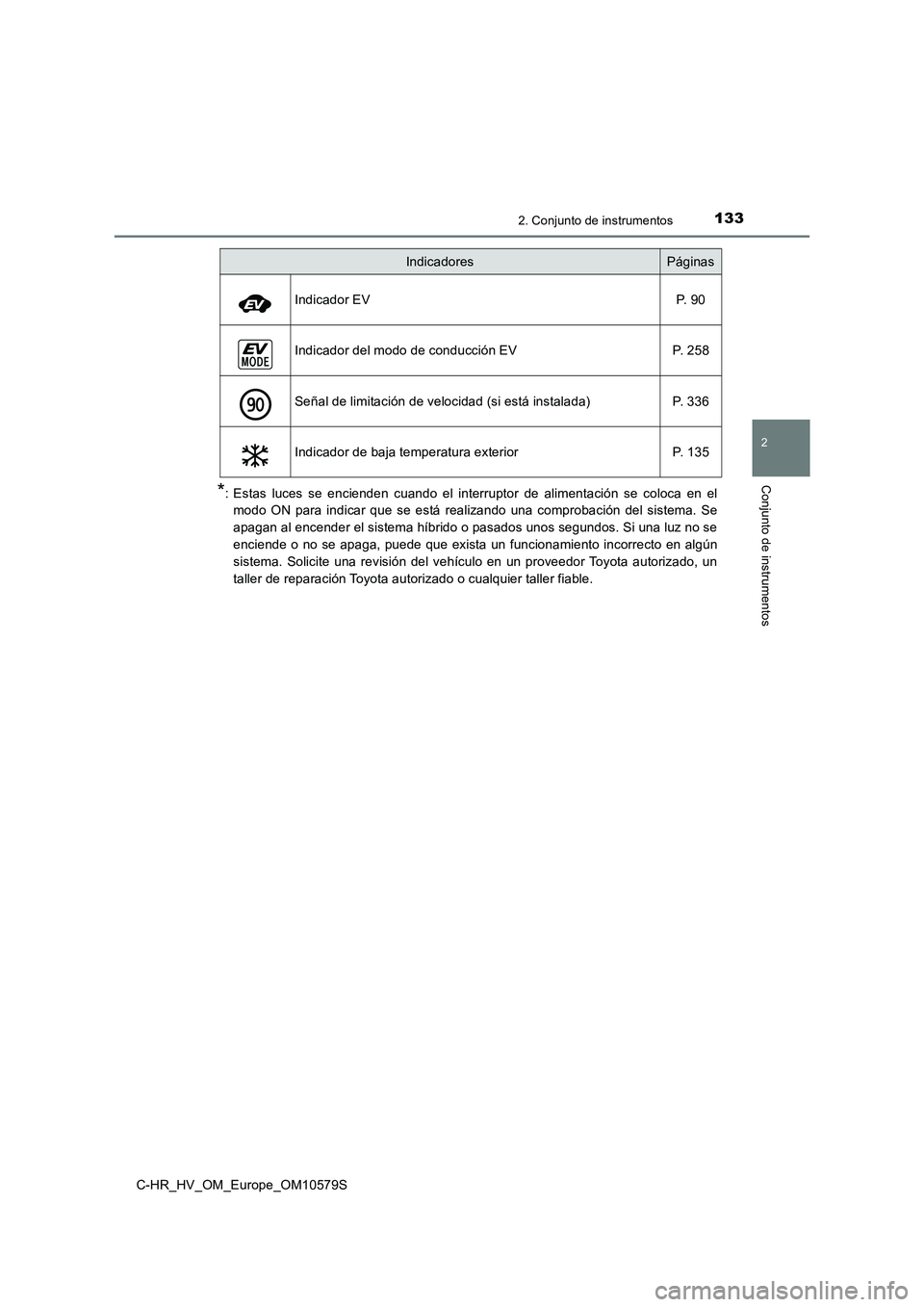

1332. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
*: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
Indicador EV P. 90
Indicador del modo de conducción EV P. 258
Señal de limitación de velocidad (si está instalada) P. 336
Indicador de baja temperatura exterior P. 135
IndicadoresPáginas

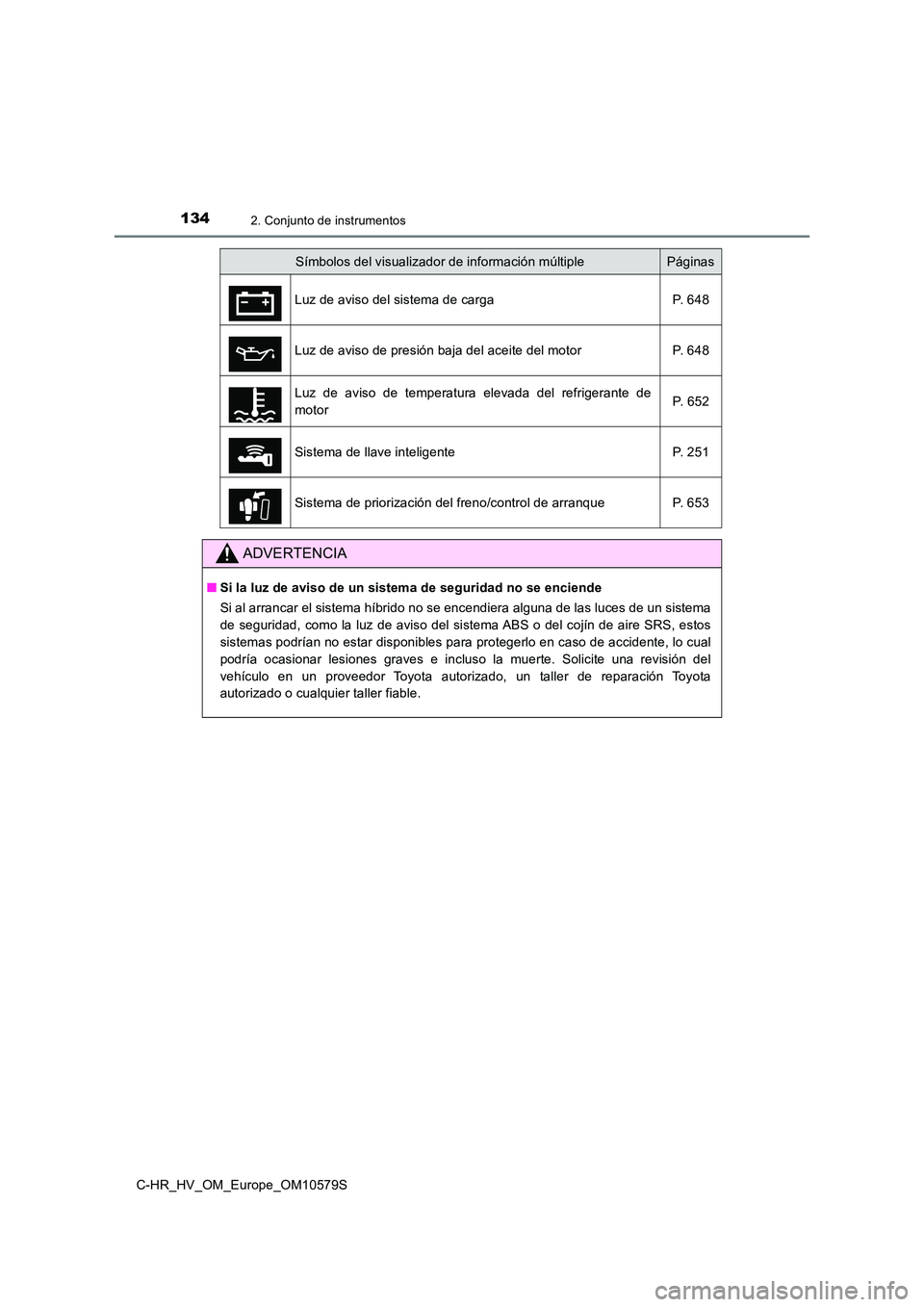

1342. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Símbolos del visualizador de información múltiplePáginas
Luz de aviso del sistema de carga P. 648
Luz de aviso de presión baja del aceite del motor P. 648
Luz de aviso de temperatura elevada del refrigerante de
motor P. 6 5 2
Sistema de llave inteligente P. 251
Sistema de priorización del freno/control de arranque P. 653
ADVERTENCIA
■ Si la luz de aviso de un sistema de seguridad no se enciende
Si al arrancar el sistema híbrido no se encendiera alguna de las luces de un sistema
de seguridad, como la luz de aviso del si stema ABS o del cojín de aire SRS, estos
sistemas podrían no estar disponibles para protegerlo en caso de accidente, lo cual
podría ocasionar lesiones graves e incluso la muerte. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

135
2
2. Conjunto de instrumentos
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S

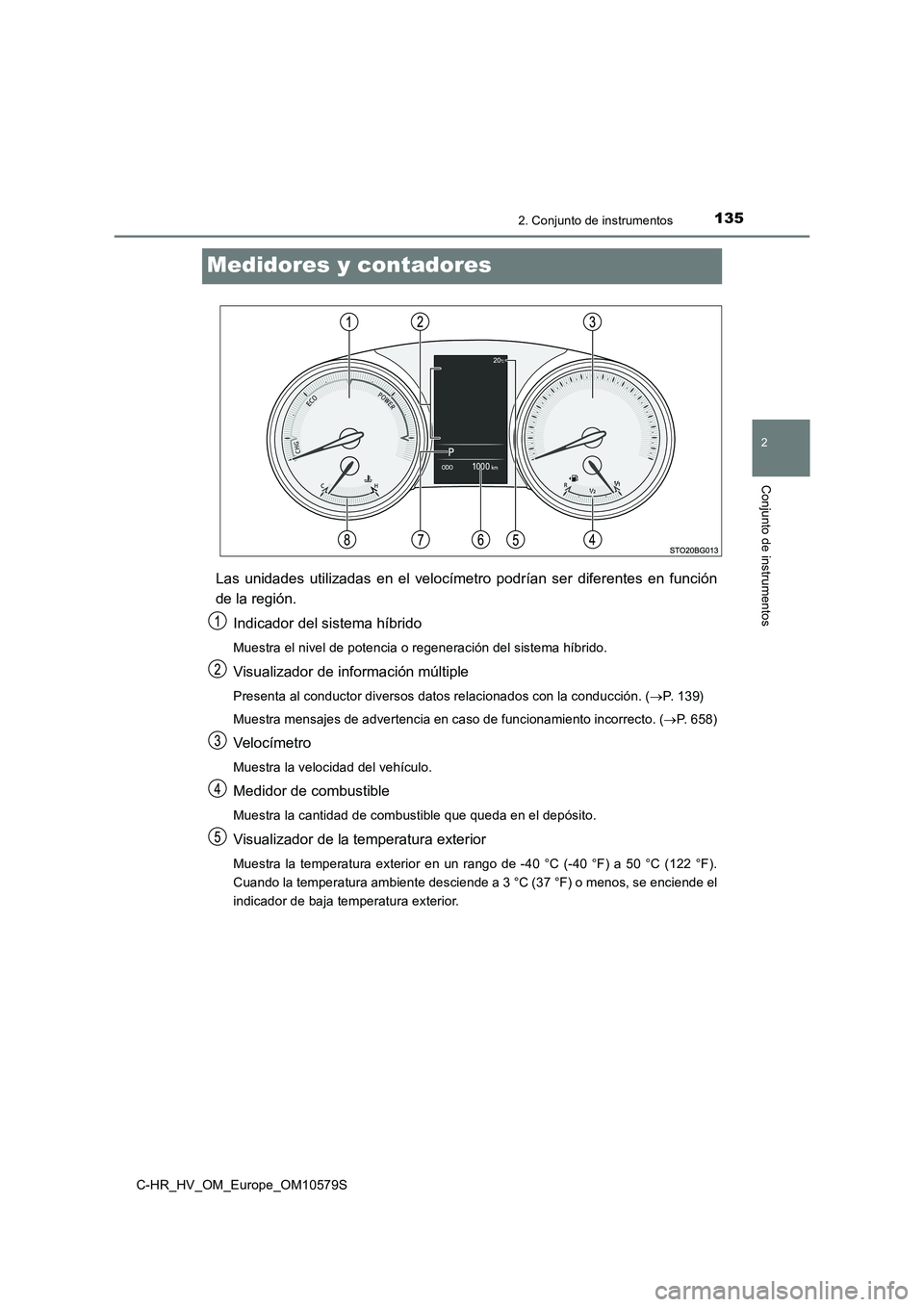

Medidores y contadores
Las unidades utilizadas en el velocímetro podrían ser diferentes en función
de la región.
Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración del sistema híbrido.
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. ( P. 1 3 9 )
Muestra mensajes de advertencia en caso de funcionamiento incorrecto. ( P. 658)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40 °C (-40 °F) a 50 °C (122 °F).
Cuando la temperatura ambiente desciende a 3 °C (37 °F) o menos, se enciende el
indicador de baja temperatura exterior.

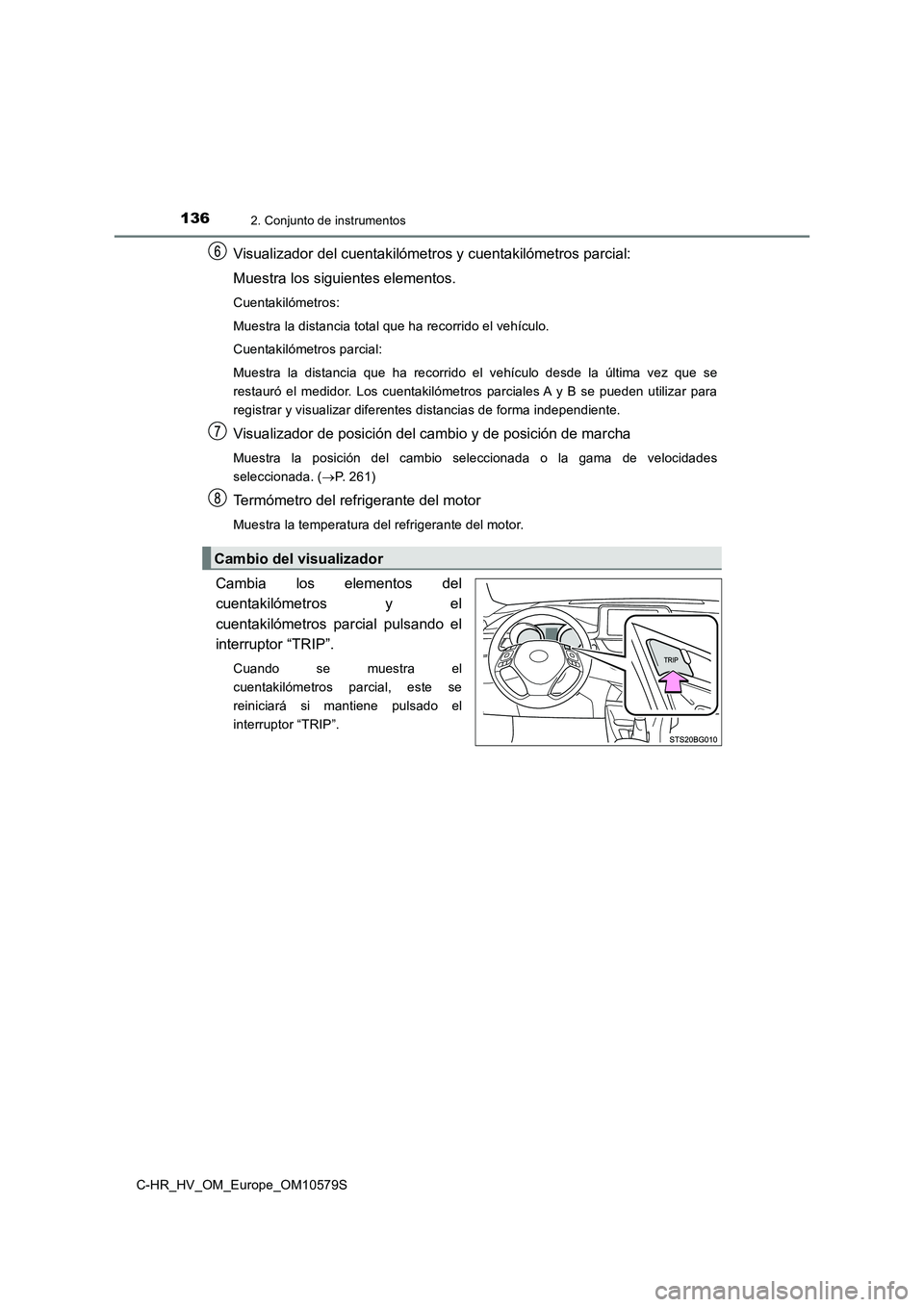

1362. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10579S
Visualizador del cuentakilómetros y cuentakilómetros parcial:
Muestra los siguientes elementos.
Cuentakilómetros:
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial:
Muestra la distancia que ha recorrido el vehículo desde la última vez que se
restauró el medidor. Los cuentakilómetros parciales A y B se pueden utilizar para
registrar y visualizar diferentes distancias de forma independiente.
Visualizador de posición del cambio y de posición de marcha
Muestra la posición del cambio seleccionada o la gama de velocidades
seleccionada. ( P. 261)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Cambia los elementos del
cuentakilómetros y el
cuentakilómetros parcial pulsando el
interruptor “TRIP”.
Cuando se muestra el
cuentakilómetros parcial, este se
reiniciará si mantiene pulsado el
interruptor “TRIP”.
Cambio del visualizador
