2018 Seat Alhambra Manuale del proprietario (in Italian)

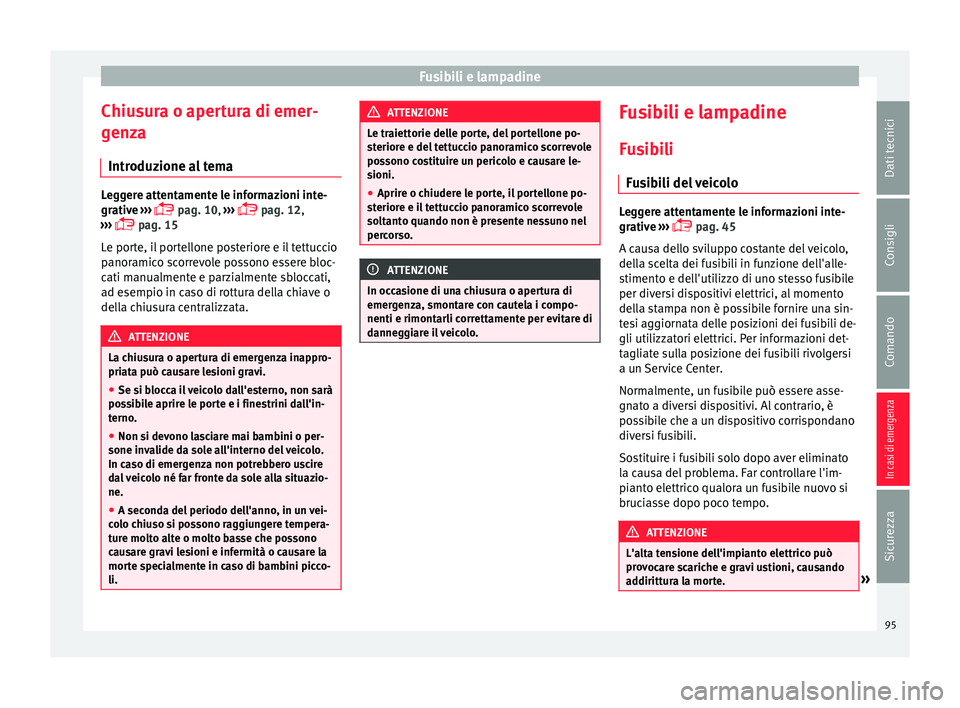

Fusibili e lampadine
Chiusura o apertura di emer-
g en
z
a
Introduzione al tema Leggere attentamente le informazioni inte-
grativ
e

›››
 pag. 10,
›››
 pag. 12,
›››  pag. 15
Le porte, il portellone posteriore e il tettuccio
panoramico scorrevole possono essere bloc-
cati manualmente e parzialmente sbloccati,
ad esempio in caso di rottura della chiave o
della chiusura centralizzata. ATTENZIONE
La chiusura o apertura di emergenza inappro-
priat a p

uò causare lesioni gravi.
● Se si blocca il veicolo dall'esterno, non sarà
poss
ibile aprire le porte e i finestrini dall'in-
terno.
● Non si devono lasciare mai bambini o per-
sone inva
lide da sole all'interno del veicolo.
In caso di emergenza non potrebbero uscire
dal veicolo né far fronte da sole alla situazio-
ne.
● A seconda del periodo dell'anno, in un vei-
colo c
hiuso si possono raggiungere tempera-
ture molto alte o molto basse che possono
causare gravi lesioni e infermità o causare la
morte specialmente in caso di bambini picco-
li. ATTENZIONE
Le traiettorie delle porte, del portellone po-
st erior

e e del tettuccio panoramico scorrevole
possono costituire un pericolo e causare le-
sioni.
● Aprire o chiudere le porte, il portellone po-
sterior
e e il tettuccio panoramico scorrevole
soltanto quando non è presente nessuno nel
percorso. ATTENZIONE
In occasione di una chiusura o apertura di
emerg en

za, smontare con cautela i compo-
nenti e rimontarli correttamente per evitare di
danneggiare il veicolo. Fusibili e lampadine
F u
s

ibili
Fusibili del veicolo Leggere attentamente le informazioni inte-
grativ
e

›››
 pag. 45
A causa dello sviluppo costante del veicolo,
della scelta dei fusibili in funzione dell'alle-
stimento e dell'utilizzo di uno stesso fusibile
per diversi dispositivi elettrici, al momento
della stampa non è possibile fornire una sin-
tesi aggiornata delle posizioni dei fusibili de-
gli utilizzatori elettrici. Per informazioni det-
tagliate sulla posizione dei fusibili rivolgersi
a un Service Center.
Normalmente, un fusibile può essere asse-
gnato a diversi dispositivi. Al contrario, è
possibile che a un dispositivo corrispondano
diversi fusibili.
Sostituire i fusibili solo dopo aver eliminato
la causa del problema. Far controllare l'im-
pianto elettrico qualora un fusibile nuovo si
bruciasse dopo poco tempo. ATTENZIONE
L'alta tensione dell'impianto elettrico può
pro v

ocare scariche e gravi ustioni, causando
addirittura la morte. » 95
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza
●

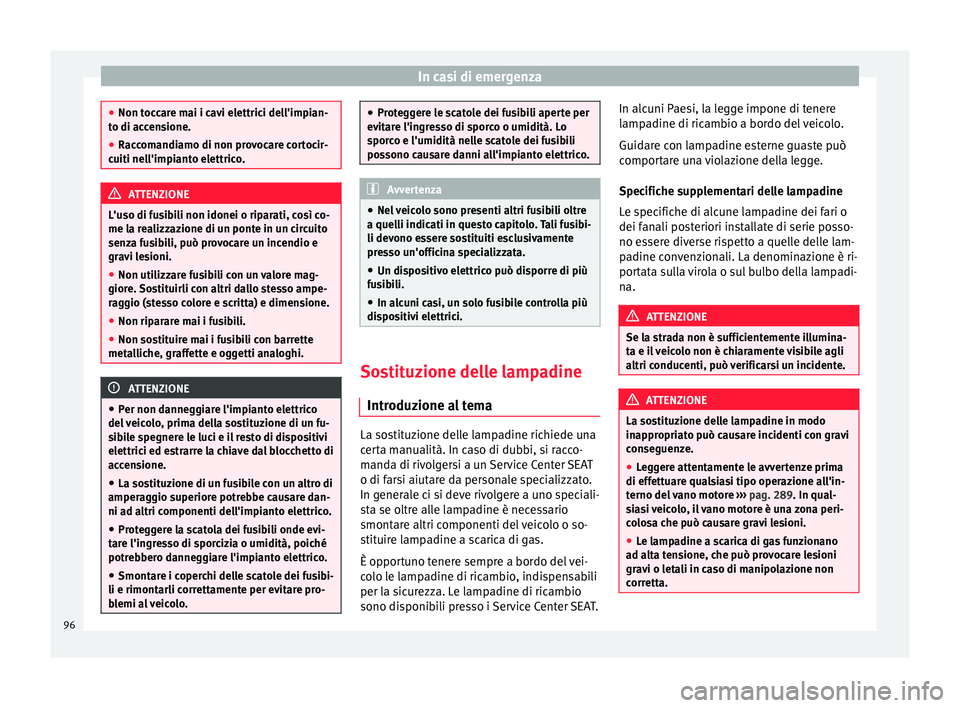

Non toc c
are mai i cavi elettrici dell'impian-
to di accensione.
● Raccomandiamo di non provocare cortocir-
cuiti nell'impi
anto elettrico. ATTENZIONE
L'uso di fusibili non idonei o riparati, così co-
me l a re

alizzazione di un ponte in un circuito
senza fusibili, può provocare un incendio e
gravi lesioni.
● Non utilizzare fusibili con un valore mag-
giore. So
stituirli con altri dallo stesso ampe-
raggio (stesso colore e scritta) e dimensione.
● Non riparare mai i fusibili.
● Non sostituire mai i fusibili con barrette
metal
liche, graffette e oggetti analoghi. ATTENZIONE
● Per non d anne

ggiare l'impianto elettrico
del veicolo, prima della sostituzione di un fu-
sibile spegnere le luci e il resto di dispositivi
elettrici ed estrarre la chiave dal blocchetto di
accensione.
● La sostituzione di un fusibile con un altro di
amperaggio s
uperiore potrebbe causare dan-
ni ad altri componenti dell'impianto elettrico.
● Proteggere la scatola dei fusibili onde evi-
tare l'in
gresso di sporcizia o umidità, poiché
potrebbero danneggiare l'impianto elettrico.
● Smontare i coperchi delle scatole dei fusibi-
li e rimontarli corr
ettamente per evitare pro-
blemi al veicolo. ●
Prot e

ggere le scatole dei fusibili aperte per
evitare l'ingresso di sporco o umidità. Lo
sporco e l'umidità nelle scatole dei fusibili
possono causare danni all'impianto elettrico. Avvertenza
● Nel v

eicolo sono presenti altri fusibili oltre
a quelli indicati in questo capitolo. Tali fusibi-
li devono essere sostituiti esclusivamente
presso un'officina specializzata.
● Un dispositivo elettrico può disporre di più
fus
ibili.
● In alcuni casi, un solo fusibile controlla più
dispo
sitivi elettrici. Sostituzione delle lampadine
Intr oduz
ione a

l tema La sostituzione delle lampadine richiede una
c
er
t

a manualità. In caso di dubbi, si racco-
manda di rivolgersi a un Service Center SEAT
o di farsi aiutare da personale specializzato.
In generale ci si deve rivolgere a uno speciali-
sta se oltre alle lampadine è necessario
smontare altri componenti del veicolo o so-
stituire lampadine a scarica di gas.
È opportuno tenere sempre a bordo del vei-
colo le lampadine di ricambio, indispensabili
per la sicurezza. Le lampadine di ricambio
sono disponibili presso i Service Center SEAT. In alcuni Paesi, la legge impone di tenere
lampa

dine di ricambio a bordo del veicolo.
Guidare con lampadine esterne guaste può
comportare una violazione della legge.
Specifiche supplementari delle lampadine
Le specifiche di alcune lampadine dei fari o
dei fanali posteriori installate di serie posso-
no essere diverse rispetto a quelle delle lam-
padine convenzionali. La denominazione è ri-
portata sulla virola o sul bulbo della lampadi-
na. ATTENZIONE
Se la strada non è sufficientemente illumina-
ta e i l

veicolo non è chiaramente visibile agli
altri conducenti, può verificarsi un incidente. ATTENZIONE
La sostituzione delle lampadine in modo
inap pr

opriato può causare incidenti con gravi
conseguenze.
● Leggere attentamente le avvertenze prima
di effettuar
e qualsiasi tipo operazione all'in-
terno del vano motore ››› pag. 289. In qual-
siasi veicolo, il vano motore è una zona peri-
colosa che può causare gravi lesioni.
● Le lampadine a scarica di gas funzionano
ad alt
a tensione, che può provocare lesioni
gravi o letali in caso di manipolazione non
corretta. 96

Fusibili e lampadine
●
Le l amp
adine H7 e quelle a scarica di gas
sono sotto pressione e, durante la sostituzio-
ne, possono esplodere.
● Sostituire le lampadine soltanto dopo che
si sono raffr
eddate.
● Non sostituire le lampadine da solo se non
si ha dime
stichezza con le operazioni da svol-
gere. In caso di dubbi, rivolgersi a un'officina
specializzata per far eseguire i lavori neces-
sari.
● Non toccare il bulbo di vetro della lampadi-
na con l
e dita. Le impronte lasciate dalle dita,
a causa del calore emanato dalla lampadina
accesa, evaporano “appannando” il riflettore.
● Le carcasse dei fari installati nel vano mo-
tore e di quel
le dei fanali posteriori contengo-
no elementi taglienti. Prima di sostituire le
lampadine, proteggersi le mani. ATTENZIONE
● Se dopo aver so s

tituito una lampadina non
si posizionano correttamente le coperture di
gomma sulla carcassa del faro, l'impianto
elettrico può subire danni (soprattutto se en-
tra acqua).
● Prima di effettuare lavori di qualsiasi tipo
all'impi
anto elettrico estrarre la chiave di ac-
censione. Pericolo di cortocircuito!
● Prima di sostituire una lampadina spegnere
le luci (anc
he quelle di parcheggio).
● Procedere con cautela, facendo attenzione
a non danneg
giare alcun componente. Spia di controllo

Si accende
Una lampadina esterna
del veicolo non funzio-
na.Sostituire la lampadina gua-
sta.
Quando si accende il quadro si accendono
per alcu
ni sec

ondi le spie di avvertimento e
di controllo e viene svolto un controllo di
buon funzionamento. Si spengono dopo al-
cuni secondi.
Controllo delle lampadine del rimorchio
Nei veicoli dotati di gancio di traino installato
in fabbrica, vengono controllate anche alcu-
ne lampadine del rimorchio, se la presa di
corrente di quest'ultimo è collegata corretta-
mente.
I guasti ai lampeggianti del rimorchio vengo-
no indicati nel quadro strumenti tramite il
raddoppio della frequenza del lampeggiante
interessato ( o ) ›››
pag. 137.
● Guasto generale di tutti gli indicatori di di-
rez ione d

a un lato.
● Guasto del fanale posteriore da un lato (in
alcuni model
li, indica anche un guasto della
luce della targa).
● Guasto delle luci del freno. ATTENZIONE
Leggere attentamente le avvertenze generali
di sic ur

ezza ››› in Spie di controllo e di av-
ver timent
o a pag. 112. Avvertenza
In caso di guasto a uno dei LED di un fanale
pos t

eriore non verrà emessa alcuna segnala-
zione. Tuttavia, se il guasto interessa tutti i
LED, si accende la spia di controllo . 97
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza
Sostituzione di lampadine alogene Fig. 104
Nel vano motore: rivestimenti del fa-
r o s
ini
stro. A anabbaglianti,
B luci diurne,
C abbaglianti e luci di posizione.
Fig. 105
Faro sinistro. Per la sostituzione delle lampadine non è ne-
c
e
s

sario smontare il faro.
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Indicatori di direzione (portalampada piccolo)
1.Aprire il cofano del vano motore  ››› pag. 289.
2.Ruotare il portalampada 1 in senso antiorario fi-
no a fine corsa ed estrarlo insieme alla lampadina,
tirando all'indietro.
3.A seconda del modello, è possibile che la lampa-
dina possa essere estratta dal portalampada in li-
nea retta, o che sia necessario ruotarla per poi ri-
muoverla.
4.Sostituire la lampadina guasta con una lampadina
nuova identica.
5.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
Anabbaglianti A e Luci diurne B
1.Aprire il cofano del vano motore 
››› pag. 289.
2.Rimuovere la copertura di gomma che si trova sul
lato posteriore del faro corrispondente.
3.Ruotare il portalampada in senso antiorario ed
estrarlo insieme alla lampadina tirando all'indie-
tro.
4.A seconda del modello, è possibile che la lampa-
dina possa essere estratta dal portalampada in li-
nea retta, o che sia necessario ruotarla per poi ri-
muoverla.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
Anabbaglianti A e Luci diurne B
7.Posizionare la copertura in gomma.
Abbaglianti CLuci di posizione C
1.Aprire il cofano del vano motore 
››› pag. 289.
2.Rimuovere la copertura di gomma che si trova sul
lato posteriore del faro corrispondente.
3.Premere con forza la
staffa verso il basso ed
estrarre il portalampa-
da 2
verso il basso,
insieme alla lampadina.
Estrarre il portalampada 3 insieme alla lampa-
dina, tirando all'indie-
tro.
4.A seconda del modello, è possibile che la lampadi-
na possa essere estratta dal portalampada in linea
retta, o che sia necessario ruotarla per poi rimuo-
verla.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si in-
castra.Inserire il portalampada
nel faro e incastrarlo
completamente.
7.Posizionare la copertura in gomma. Avvertenza
Nelle immagini è raffigurato il faro sinistro vi-
st o d

a dietro. La struttura del faro destro è
simmetrica. 98

Fusibili e lampadine
Sostituzione di lampadine allo xeno Fig. 106
Nel vano motore: copertura dell'indi-
c at
or
e di direzione. Fig. 107
Portalampada dell'indicatore di dire-
z ione 1 e fari direzionali
2 .
Per la sostituzione delle lampadine non è ne-
c
e
s

sario smontare il faro.
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Indicatore di dire- zione 1Fari direzionali 2
1.Aprire il cofano del vano motore 
››› pag. 289.
2.Ruotare la copertura ››› fig. 106 nella direzione in-
dicata dalla freccia ed estrarla.
3.
Ruotare il portalampa-
da 1
››› fig. 107 in
senso antiorario fino a
fine corsa ed estrarlo
insieme alla lampadina,
tirando all'indietro.Premere con forza la
staffa verso il basso ed
estrarre il portalampa-
da 2

››› fig. 107 verso
il basso, insieme alla
lampadina.
4.
A seconda del modello, è possibile che la lampadi- na possa essere estratta dal portalampada in linea retta, o che sia necessario ruotarla per poi rimuo- verla.
5.Sostituire la lampadina guasta con una lampadinanuova identica.
6.
Inserire il portalampada
nel faro e ruotarlo in
senso orario fino a fine
corsa.Inserire il portalampada
nel faro e tirare la staffa
verso l'alto finché si in-
castra.
7.Ruotare la copertura ››› fig. 106 fino a fine corsa in
direzione opposta a quella indicata dalla freccia. Per la sostituzione delle lampadine degli
an
abb
agli

anti e degli abbaglianti allo xeno
rivolgersi a personale specializzato ››› in
Intr oduz
ione a

l tema a pag. 96. Avvertenza
Nelle immagini è raffigurato il faro sinistro. La
strutt ur

a del faro destro è simmetrica. Sostituzione della lampadina del pa-
r
aur
ti ant

eriore Fig. 108
Nella parte destra del paraurti ante-
rior e: rimo
z

ione dei fari. Fig. 109
Sostituzione delle lampadine dei fari. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o: »
99
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza1.Tirare la copertura verso l'alto nella direzione indi-
cata dalla freccia
››› fig. 108.
2.Svitare la vite di fissaggio ››› fig. 108 1 con il
cacciavite degli strumenti a bordo ››› pag. 86.
3.Inclinare leggermente il faro in avanti ed estrarlo
dagli alloggiamenti laterali ››› fig. 109 (frecce pic-
cole).
4.Sbloccare il connettore ››› fig. 109 1 e rimuover-
lo.
5.
Ruotare il portalampada ››› fig. 109 2 fino a fine
corsa in senso antiorario, nella direzione indicata
dalla freccia, ed estrarlo insieme alla lampadina,
tirando all'indietro.
6.Sostituire la lampadina guasta con una lampadina
nuova identica.
7.Inserire il portalampada nel faro e ruotarlo in sen-
so orario fino a fine corsa.
8.Inserire il connettore ››› fig. 109 1 nel portalam-
pada 2. Il connettore deve incastrarsi emettendo
un "clic".
9.Inserire il faro negli alloggiamenti ››› fig. 109 (frec-
ce piccole) e inclinarlo all'indietro.
10.Serrare la vite di fissaggio ››› fig. 108 1 con il
cacciavite.

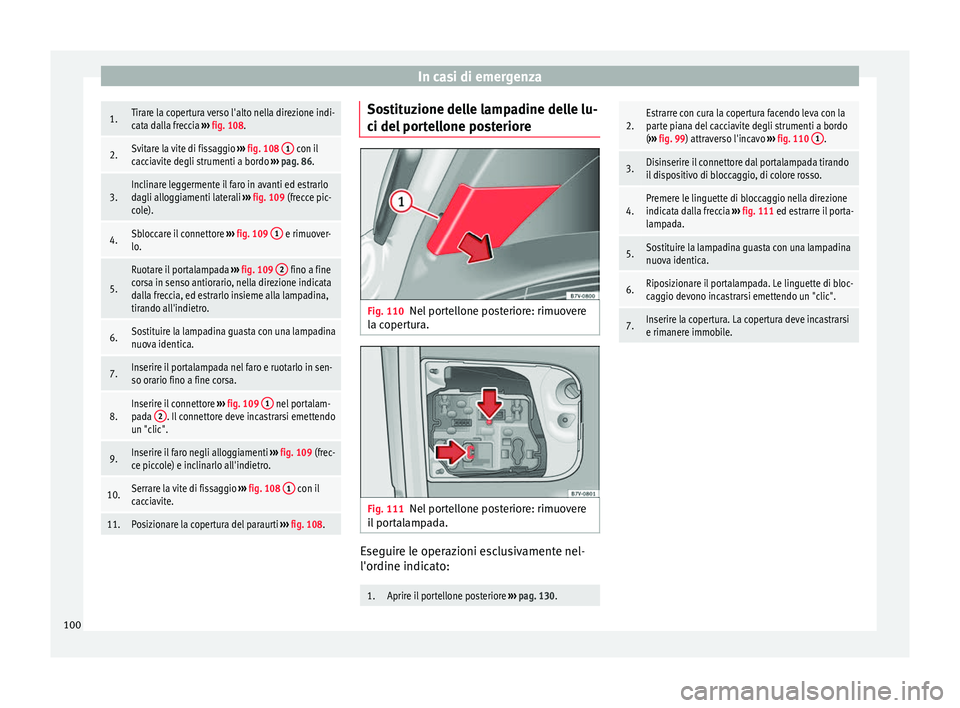

11.Posizionare la copertura del paraurti ››› fig. 108. Sostituzione delle lampadine delle lu-
c
i del
por

tellone posteriore Fig. 110
Nel portellone posteriore: rimuovere
l a c
oper

tura. Fig. 111
Nel portellone posteriore: rimuovere
i l
por

talampada. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o:
1.Aprire il portellone posteriore ››› pag. 130.
2.Estrarre con cura la copertura facendo leva con la
parte piana del cacciavite degli strumenti a bordo
(››› fig. 99) attraverso l'incavo ››› fig. 110 1
.
3.Disinserire il connettore dal portalampada tirando
il dispositivo di bloccaggio, di colore rosso.
4.Premere le linguette di bloccaggio nella direzione
indicata dalla freccia
››› fig. 111 ed estrarre il porta-
lampada.
5.Sostituire la lampadina guasta con una lampadina
nuova identica.
6.Riposizionare il portalampada. Le linguette di bloc-
caggio devono incastrarsi emettendo un "clic".
7.Inserire la copertura. La copertura deve incastrarsi
e rimanere immobile. 100

Fusibili e lampadine

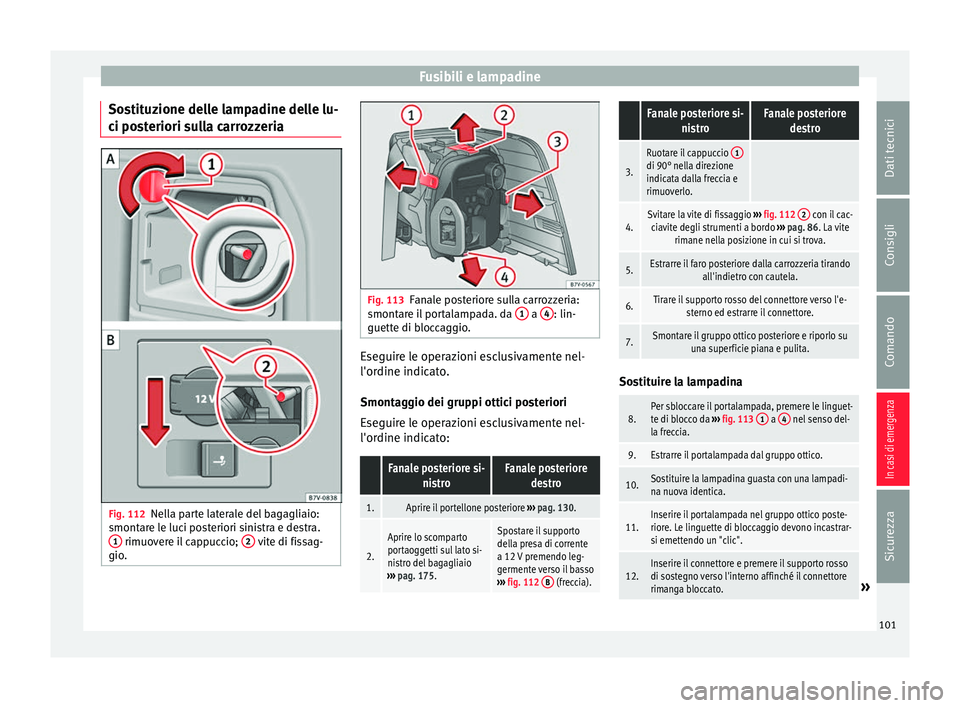

Sostituzione delle lampadine delle lu-
c i po
s
teriori sulla carrozzeria Fig. 112
Nella parte laterale del bagagliaio:
smont ar
e l

e luci posteriori sinistra e destra.
1 rimuovere il cappuccio;
2 vite di fissag-
gio . Fig. 113
Fanale posteriore sulla carrozzeria:
smont ar
e i

l portalampada. da 1 a
4 : lin-
guett e di b
loc
caggio. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o.
Smontaggio dei gruppi ottici posteriori
Eseguire le operazioni esclusivamente nel-
l'ordine indicato:
Fanale posteriore si- nistroFanale posterioredestro
1.Aprire il portellone posteriore ››› pag. 130.
2.
Aprire lo scomparto
portaoggetti sul lato si-
nistro del bagagliaio
››› pag. 175.Spostare il supporto
della presa di corrente
a 12 V premendo leg-
germente verso il basso
››› fig. 112 B
(freccia).
Fanale posteriore si-
nistroFanale posterioredestro
3.
Ruotare il cappuccio 1di 90° nella direzione
indicata dalla freccia e
rimuoverlo.
4.Svitare la vite di fissaggio
››› fig. 112 2 con il cac-
ciavite degli strumenti a bordo ››› pag. 86. La vite
rimane nella posizione in cui si trova.
5.Estrarre il faro posteriore dalla carrozzeria tirando all'indietro con cautela.
6.Tirare il supporto rosso del connettore verso l'e-sterno ed estrarre il connettore.
7.Smontare il gruppo ottico posteriore e riporlo su una superficie piana e pulita. Sostituire la lampadina
8.Per sbloccare il portalampada, premere le linguet-
te di blocco da
››› fig. 113 1 a 4 nel senso del-
la freccia.
9.Estrarre il portalampada dal gruppo ottico.
10.Sostituire la lampadina guasta con una lampadi-
na nuova identica.
11.Inserire il portalampada nel gruppo ottico poste-
riore. Le linguette di bloccaggio devono incastrar-
si emettendo un "clic".
12.Inserire il connettore e premere il supporto rosso
di sostegno verso l'interno affinché il connettore
rimanga bloccato.
» 101
Dati tecnici
Consigli
Comando
In casi di emergenza
Sicurezza

In casi di emergenza
Montaggio dei gruppi ottici posteriori
E se
guir
e le operazioni esclusivamente nel-
l'ordine indicato:
Fanale posteriore sinistroFanale posteriore destro
13.
Inserire con cautela il gruppo ottico posteriore
nell'apertura della carrozzeria. A questo scopo,
inserire la guida superiore della carcassa del faro nell'anello di fissaggio.
14.Serrare la vite di fissaggio bianca utilizzando il
cacciavite fornito insieme agli attrezzi di bordo.
15.Verificare che il gruppo ottico posteriore sia stato montato correttamente e che rimanga saldamen- te in sede.
16.
Inserire il cappuccio
››› fig. 112 1 e ruotar-
lo di 90° nella direzio-
ne opposta a quella in-
dicata dalla freccia.
Spostare il supporto
della presa di corrente
a 12 volt verso l'alto
premendo leggermen-
te finché rimane ben
chiuso.
17.Chiudere lo scomparto
portaoggetti.
18.Chiudere il portellone posteriore ››› pag. 130. Sostituzione della lampadina della lu-
c
e del
l

a targa Fig. 114
Nel paraurti posteriore: illuminazione
del l
a t

arga. Fig. 115
Luce targa: Smontare il portalampa-
d a. Eseguire le operazioni esclusivamente nel-
l'or
dine indic
at

o:
Luce targa fissataLuce targa avvitata
1.
Con la parte piatta del
cacciavite fornito insie-
me agli attrezzi di bor-
do (››› fig. 99) premere
nell'incavo della luce
della targa, nella dire-
zione indicata dalla
freccia ››› fig. 114.
Servendosi del cacciavi-
te fornito insieme agli
attrezzi di bordo
(››› fig. 99), svitare le vi-
ti della luce della targa.
2.Estrarre leggermente la luce della targa.
3.
Premere il blocco del
connettore nella dire-
zione indicata dalla
freccia ››› fig. 115 1
ed estrarre il connetto-
re.
Premere per separare i
morsetti di sostegno
del pannello posteriore
della luce della targa.
4.
Ruotare il portalampa-
da nella direzione indi-
cata dalla freccia
››› fig. 115 2
ed
estrarlo insieme alla
lampada.
Estrarre il portalampada
dall'illuminazione della
targa.
5.Sostituire la lampadina guasta con una lampadina nuova identica.
6.
Inserire il portalampada
nella luce della targa e
ruotarlo fino a fine cor-
sa nella direzione op-
posta a quella indicata
dalla freccia ››› fig. 115
2
.
Inserire il portalampada
nella luce della targa. 102
