2018 JEEP RENEGADE Käyttö- ja huolto-ohjekirja (in in Finnish)

MOOTTORI
Versiot1.4 T-Jet 120 HV
Bensiini/Nestekaasu1.4 Turbo MultiAir
136/140/170 HV1.6 E.Torq 2.4 Tigershark(*)
Tyyppikoodi 5527770155263624
55263623(**)55263842 –
Sykli Otto Otto Otto Otto
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 72,0 x 84,0 72,0 x 84,0 77 x 85,8 88,0 x 97,0
Sylinteritilavuus yhteensä (cm³) 1368 1368 1598 2360
Puristussuhde 9,8 ± 0,2 10 : 1 11 : 1 10 : 1
Enimmäisteho (ETY) (kW) 88100
(*)/ 103
/ 125(**)81 129
Enimmäisteho (ETY) (HV) 120136
(*)/ 140
/ 170(**)110 175
vastaava kierrosluku (r/min) 50005000
/ 5500
(**)5500 6400
(*) Jos varusteena
(**) Versio 1.4 Turbo MultiAir 170 HV
255

Versiot1.4 T-Jet 120 HV
Bensiini/Nestekaasu1.4 Turbo MultiAir
136/140/170 HV1.6 E.Torq 2.4 Tigershark(*)
Enimmäisvääntö (ETY) (Nm) 215230
/ 250(**)152 230
Enimmäisvääntö (ETY) (kgm) 2223,5
/ 25,5
(**)15,5 23,4
vastaava kierrosluku (r/min) 25001750
/ 2500
(**)4500 3900
Sytytystulpat NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI -
10 JAPAN C128
PolttoaineNestekaasu
moottoriajoneuvoille
(standardi EN 589)
(LPG-syöttö) /
Lyijytön bensiini
95 R.O.N.
(standardi EN 228)
(bensiinisyöttö)Lyijytön bensiini
95 R.O.N.
(Standardi EN228)Lyijytön bensiini
95 R.O.N.
(Standardi EN228)Lyijytön bensiini
95 R.O.N.
(Standardi EN228)
(*) Jos varusteena
(**) Versio 1.4 Turbo MultiAir 170 HV
256
TEKNISET TIEDOT

Versiot 1.6 16V Multijet 95 HV 1.6 16V Multijet 105 HV1.6 16V Multijet
115/120 HV(*)
Tyyppikoodi 55260384 55260384 55260384
Sykli Diesel Diesel Diesel
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 79,5 x 80,5 79,5 x 80,5 79,5 x 80,5
Sylinteritilavuus yhteensä (cm³) 1598 1598 1598
Puristussuhde 16,5 : 1 16,5 : 1 16,5 : 1
Enimmäisteho (ETY) (kW) 70 7785
/88
Enimmäisteho (ETY) (HV) 95 105115
/ 120
vastaava kierrosluku (r/min) 4000 4500 3750
Enimmäisvääntö (ETY) (Nm) 320 320 320
Enimmäisvääntö (ETY) (kgm) 32,6 32,6 32,6
vastaava kierrosluku (r/min) 1750 1750 1750
PolttoaineDieselpolttoaine
(standardin
EN590 mukaan)Dieselpolttoaine
(standardin
EN590 mukaan)Dieselpolttoaine
(standardin
EN590 mukaan)
(*) Jos varusteena
257

Versiot 2.0 16V Multijet 120 HV 2.0 16V Multijet 140 HV 2.0 16V Multijet 170 HV
Tyyppikoodi 5526308755263087 / 55263088(*)55263088
Sykli Diesel Diesel Diesel
Sylinterin numero ja sijainti 4 rivissä 4 rivissä 4 rivissä
Mäntien halkaisija ja iskunpituus (mm) 83 x 90,4 83 x 90,4 83 x 90,4
Sylinteritilavuus yhteensä (cm³) 1956 1956 1956
Puristussuhde 16,5 16,5 16,5
Enimmäisteho (ETY) (kW) 88 103 125
Enimmäisteho (ETY) (HV) 120 140 170
vastaava kierrosluku (r/min) 4000
3750 / 4000
(*)3750
Enimmäisvääntö (ETY) (Nm) 320 350 350
Enimmäisvääntö (ETY) (kgm) 32,6 35,7 35,7
vastaava kierrosluku (r/min) 1250
1500 / 1750
(*)1750
PolttoaineDieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)Dieselöljy (standardin
EN590 mukaan)
(*) Mallit, joissa on automaattivaihteisto
258
TEKNISET TIEDOT

PYÖRÄT
VANTEET JA RENKAAT
Kevytmetallivanteet tai painetut
teräsvanteet. Tubeless-renkaat
säteittäisellä kehikolla.
Rekisteriotteeseen on lisäksi merkitty
kaikki hyväksyttävät renkaat.
VAROITUS Jos käyttö- ja
huolto-oppaan ja rekisteriotteen välillä
on ristiriitoja, rekisteriotteen tiedot
ovat etusijalla. Ajoturvallisuuden
takaamiseksi kaikkien ajoneuvon
renkaiden on oltava saman merkkisiä
ja tyyppisiä.
VAROITUS Tubeless-renkaissa ei saa
käyttää ilmarenkaita.
VARARENGAS
(jos varusteena)
Rengas: T145/90 R16 106M
Vanne: 4,0 B x 16H ET22
HUOMIO
194)Käytettäessä talvirenkaita, joiden
nopeusindeksi on rekisteritodistuksessa
ilmoitettua alempi, älä ylitä käytettyä
nopeusindeksiä vastaavaa
enimmäisnopeutta.
195)Jos käytössä on kokonaiset
pölykapselit, jotka on kiinnitetty (jousella)
teräsvanteisiin, ja muut kuin ajoneuvon
alkuperäiset renkaat, joissa on "Rim
Protector" -suojat, ÄLÄ asenna
pölykapseleita. Sopimattomien renkaiden
ja pölykapselien käyttö voi aiheuttaa
rengaspaineen äkkinäisen menetyksen.
259

TOIMITUKSEEN KUULUVAT VANTEET JA RENKAAT
194) 195)
Versiot Vanteet Renkaat Talvirenkaat
1.4 T-jet 120 HV LPG6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
1.4 Turbo MultiAir6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
1.6 E.Torq6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.4 Tigershark
(*)
6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(*) Jos varusteena
(**) Versiot Trailhawk
260
TEKNISET TIEDOT

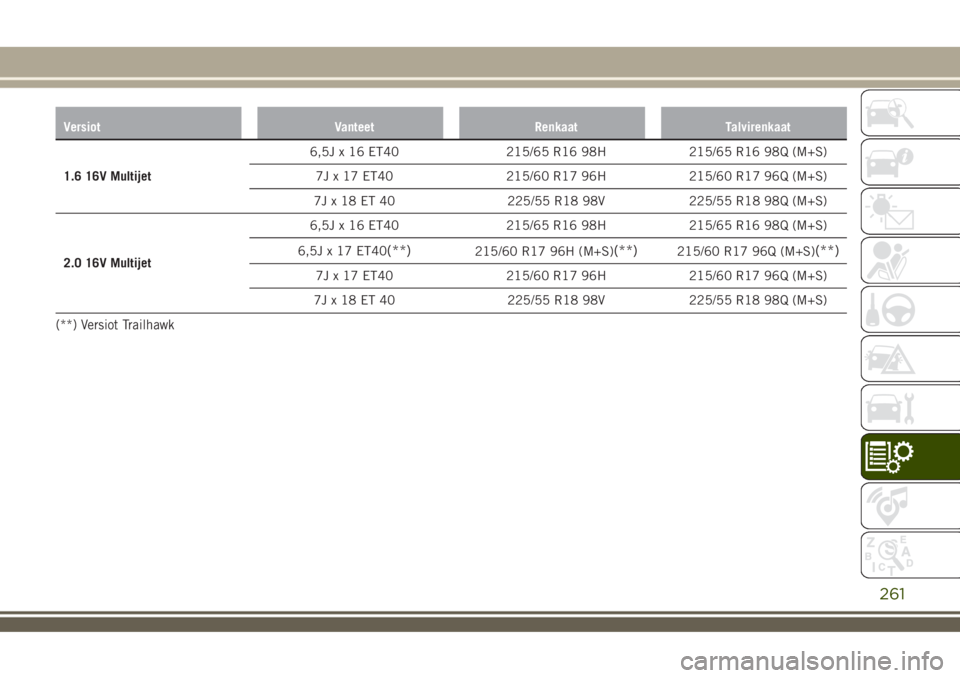

Versiot Vanteet Renkaat Talvirenkaat
1.6 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
2.0 16V Multijet6,5J x 16 ET40 215/65 R16 98H 215/65 R16 98Q (M+S)
6,5J x 17 ET40
(**)215/60 R17 96H (M+S)(**)215/60 R17 96Q (M+S)(**)
7J x 17 ET40 215/60 R17 96H 215/60 R17 96Q (M+S)
7J x 18 ET 40 225/55 R18 98V 225/55 R18 98Q (M+S)
(**) Versiot Trailhawk
261

KYLMIEN RENKAIDEN TÄYTTÖPAINEET
Renkaan ollessa lämmin painearvon täytyy olla +0,3 baria määritettyä arvoa suurempi. Tarkista oikea painearvo uudelleen renkaan
ollessa kylmä. Talvirenkaiden kohdalla painearvon täytyy olla 0,2 baria ajoneuvon renkaiden määrättyä arvoa suurempi.
RenkaatTyhjänä/keskimääräinen kuormitus Täydellä kuormalla
Normaaliko
koinen
vararengas(*)Vararengas
Edessä Takana Edessä Takana
215/65 R16 98H 2,4 2,2 2,4 2,4
2,4 4,2 215/60 R17 96H 2,4 2,2 2,4 2,4
225/55 R18 98V 2,4 2,2 2,4 2,4
(*) Jos vararengasta on käytetty hätätilanteessa, säädä tarvittaessa renkaan paine suositusarvoon seuraavan taulukon mukaan.
262
TEKNISET TIEDOT
