2018 JEEP RENEGADE Käyttö- ja huolto-ohjekirja (in in Finnish)

Painoryhmä Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 1: 9-18 kg
saakka
Fair G0/1S
Hyväksyntänumero:
E4 04443718
Jeepin tilausnumero:
71807388
Yleinen/ISOFIX-lastenistuin
Voidaan asentaa käyttämällä
ainoastaan ajoneuvon turvavöitä
(sekä selkä ajosuuntaan että
ajosuuntaan päin) tai ajoneuvon
ISOFIX-kiinnittimiin.
FCA suosittelee, että se asennetaan
käyttäen ISOFIX-alustaa taaksepäin
asennettuna (RWF tyyppi "N" -
hankittava erikseen) tai
ISOFIX-alustaa ajosuuntaan
asennettuna (FWF tyyppi "A" -
hankittava erikseen) sekä jäykällä
päätuella (hankittava erikseen) ja
ajoneuvon ISOFIX-kiinnittimillä.
Asennetaan ulompiin takaistuimiin. ++
Alusta Fair ISOFIX RWF tyyppi
"N" G 0/1S
Jeepin tilausnumero:
71807417
tai
Alusta Fair ISOFIX FWF tyyppi
"A", G 0/1S
Jeepin tilausnumero:
71805364
++
Jäykkä päätuki FAIR
Jeepin tilausnumero:
71807387
127

Painoryhmä Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 1: 9-18 kg
saakka
Britax Safefix TT
Hyväksyntänumero:
E1 04301199
Jeepin tilausnumero:
71805956Asennetaan ainoastaan ajosuuntaan
päin käyttäen ISOFIX-kiinnittimiä ja
lastenistuimen mukana tulevaa
ylempää hihnaa.
Asennetaan ulompiin takaistuimiin.
Britax Roemer Duo Plus
Hyväksyntänumero:
E1 04301133
Jeepin tilausnumero:
71803161
128
TURVALLISUUS
Asennetaan ainoastaan ajosuuntaan
päin käyttäen ISOFIX-kiinnittimiä ja
lastenistuimen mukana tulevaa
ylempää hihnaa.
Asennetaan ulompiin takaistuimiin.

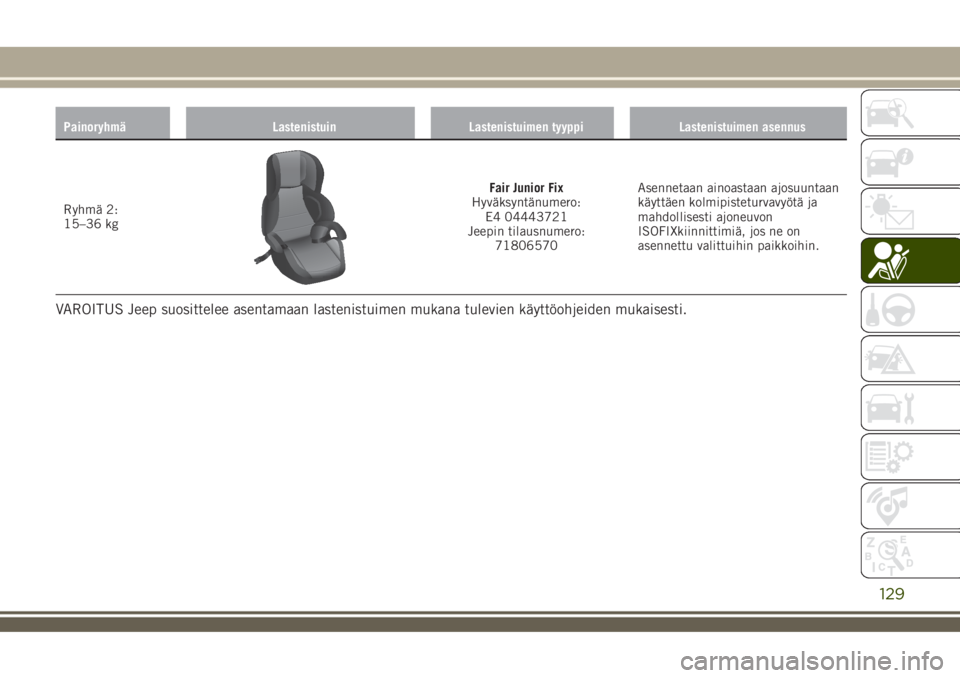

Painoryhmä Lastenistuin Lastenistuimen tyyppi Lastenistuimen asennus
Ryhmä 2:
15–36 kg
Fair Junior Fix
Hyväksyntänumero:
E4 04443721
Jeepin tilausnumero:
71806570Asennetaan ainoastaan ajosuuntaan
käyttäen kolmipisteturvavyötä ja
mahdollisesti ajoneuvon
ISOFIXkiinnittimiä, jos ne on
asennettu valittuihin paikkoihin.
VAROITUS Jeep suosittelee asentamaan lastenistuimen mukana tulevien käyttöohjeiden mukaisesti.
129

Pääasialliset varoitukset lasten turvalliseen
kuljettamiseen
Lastenistuimet on asennettava
takaistuimelle, sillä se on turvallisin
sijainti mahdollisen törmäyksen
yhteydessä.
Pidä lastenistuin selkä ajosuuntaan
päin mahdollisimman pitkään, mielellään
3-4 ikävuoteen saakka.
Jos matkustajan etuistuimelle
asennetaan lastenistuin selkä
ajosuuntaan päin, poista päätuki (katso
kohta "Päätuki" luvussa "Ajoneuvon
tunteminen"). Aseta päätuki oikein, jos
lastenistuimia ei käytetä.
Jos matkustajan etuturvatyyny
deaktivoituu, varmista aina mittaritaulun
paneelista, että vastaava merkkivalo
palaa kiinteästi.
Noudata ehdottomasti lastenistuimen
mukana tulevia ohjeita. Säilytä ohjeet
ajoneuvossa muiden asiakirjojen ja
näiden ohjeiden kanssa yhdessä. Älä
käytä käytettyjä lastenistuimia, joissa ei
ole käyttöohjeita.
Kaikki pidättimet on tarkoitettu vain
yhdelle henkilölle; älä kiinnitä niihin
koskaan kahta lasta samanaikaisesti.
Tarkista aina, että turvavyöt eivät ole
lapsen kaulaa vasten.
Tarkista aina turvavöiden hyvä
kiinnittyminen vetämällä vyöstä.
Älä anna lapsen liikkua poikkeaviin
asentoihin tai irrottaa turvavöitä ajon
aikana.
Älä anna lapsen laittaa turvavyön
poikittaishihnaa käsivarren alle tai selän
taakse.
Älä koskaan kuljeta lapsia sylissä, ei
edes vastasyntyneitä lapsia. Kukaan ei
pysty pidättelemään lasta mahdollisen
törmäyksen yhteydessä.
Mahdollisen onnettomuuden jälkeen
lastenistuin on vaihdettava uuteen.
HUOMIO
88)VAKAVA VAARA Kun matkustajan
puoleinen etuturvatyyny on aktivoitu, älä
aseta etuistuimelle lastenistuimia, jotka
asennetaan selkä menosuuntaan päin.
Turvatyynyn laukeaminen mahdollisen
törmäyksen yhteydessä voi aiheuttaa
lapselle hengenvaarallisia vammoja
törmäyksen voimakkuudesta riippumatta.
Siten lapset on suositeltavaa kuljettaa
aina takaistuimilla kukin omassa
turvaistuimessa istuen, koska tämä on
turvallisin tapa mahdollisen törmäyksen
yhteydessä.89)Muistutus turvatyynyn pois
kytkemisestä asennettaessa lastenistuin
selkä menosuuntaan päin on osoitettu
häikäisysuojaan kiinnitetyssä tarrassa.
Noudata aina matkustajan puoleisen
häikäisysuojan tarrassa olevia ohjeita
(katso kyseinen kuvaus kohdasta
"Lisäturvajärjestelmä (SRS) - Turvatyyny").
90)Jos lasta on kuljetettava etuistuimessa
lastenistuin selkä ajosuuntaan
asennettuna, matkustajan puoleinen etu-
ja sivuturvatyyny on kytkettävä pois näytön
päävalikon kautta (katso kuvaus kohdasta
"Näyttö" luvussa "Mittaritaulun
tunteminen”) ja tapahtunut pois
kytkeytyminen on varmistettava
katsomalla, että kojetaulussa sijaitsevaan
paneliin syttyy merkkivaloOFF. Lisäksi
matkustajan puoleinen istuin on
säädettävä mahdollisimman taakse, jotta
lastenistuin ei koskisi kojelautaan.
91)Älä liikuta etu- tai takaistuinta lasten
istuessa istuimella tai lastenistuimessaan.
92)Lastenistuimen väärä asennus voi
vaarantaa suojausjärjestelmän toiminnan.
Onnettomuuden sattuessa lastenistuin voi
tällöin löystyä ja lapsi saattaa saada
hengenvaarallisia vammoja. Noudata
huolellisesti valmistajan antamia ohjeita
vastasyntyneen tai lapsen
turvajärjestelmän asennuksessa.
130
TURVALLISUUS

93)Mikäli lasten turvajärjestelmää ei
käytetä, kiinnitä se turvavöillä tai
ISOFIX-kiinnitysjärjestelmällä tai poista se
ajoneuvosta. Älä jätä niitä irralleen
matkustamoon. Näin ne eivät aiheuta
vahinkoa matkustajille äkkijarrutuksen tai
onnettomuuden yhteydessä.
94)Älä liikuta istuinta, jolle on asennettu
lastenistuin: poista lastenistuin aina
ennen istuimen säätöjä.
95)Varmista aina, että turvavyön
diagonaalinen hihna ei mene lapsen
käsivarren alta tai selän takana.
Onnettomuuden sattuessa turvavyö ei
pidätä lasta, mistä voi olla seurauksena
hengenvaarallisiakin vammoja. Lapsen
tulee käyttää turvavyötä tämän vuoksi
oikein.
96)Älä käytä samaa alakiinnitintä
useamman lasten suojausjärjestelmän
asentamiseen.
97)Ellei yleistä ISOFIX-lastenistuinta ole
kiinnitetty kaikilla kolmella kiinnittimellä,
lastenistuin ei kykene suojaamaan lasta
oikein. Onnettomuustapauksessa lapsi voi
altistua vakaville vammoille, myös
kuolemaan johtaville.98)Asenna lastenistuin ajoneuvon ollessa
pysähdyksissä. Lastenistuin on kiinnitetty
oikein ajoneuvossa oleviin kiinnikkeisiin,
kun kuullaan napsahdukset, jotka
vahvistavat tapahtuneen kiinnityksen.
Noudata aina lastenistuimen valmistajan
antamia asennus-, irrotus- ja
sijoitusohjeita.
99)Jos ajoneuvo on ollut osallisena
vakavassa onnettomuudessa, huolehdi
ISOFIX-kiinnikkeiden ja lastenistuimen
vaihdattamisesta.
100)Jos ajoneuvo on ollut osallisena
vakavassa onnettomuudessa, huolehdi
sekä lastenistuimen että lastenistuimen
kiinnitykseen käytettyjen turvavöiden
vaihdattamisesta.TURVAJÄRJESTELMÄ
(SRS) - TURVATYYNY
Ajoneuvossa on:kuljettajan etuturvatyynymatkustajan etuturvatyynykuljettajan ja matkustajan turvatyynyt
edessä sivuilla lantion, rintakehän ja
hartioiden suojaamiseksi (sivuturvatyyny)
sivuturvatyynyt etuistuinten ja takana
sivuilla istuvien matkustajien pään
suojaamiseksi (verhoturvatyyny).
ETUTURVATYYNYT
Etuturvatyynyt (kuljettaja ja matkustaja)
ja kuljettajan polviturvatyyny (jos
varusteena) suojaavat etuistuinten
matkustajia vakavuudeltaan
keskisuurissa-suurissa etusuuntaisissa
törmäyksissä. Tällöin henkilön ja
ohjauspyörän tai kojelaudan väliin tulee
tyyny.
Jos turvatyynyt eivät aktivoidu muissa
törmäyksissä (sivulta, takaa, kääntyminen
ylösalaisin, jne.), se ei tarkoita
järjestelmän toimintahäiriötä.
131

Etuturvatyynyt (kuljettaja, matkustaja)
eivät korvaa turvavöitä, vaan toimivat
niiden lisänä. Turvavöiden käyttöä
suositellaan aina Euroopan
lainsäädännön ja useimpien Euroopan
ulkopuolisten maiden lainsäädännön
mukaan.
Jos henkilö ei käytä turvavöitä ja
ajoneuvolla törmätään, henkilö siirtyy ja
voi tulla kosketuksiin tyynyyn jo sen
avausvaiheessa. Tässä tilanteessa tyynyn
tarjoama suojaus voi vaarantua.
Etuturvatyynyt eivät välttämättä laukea
törmättäessä erittäin helposti
muotoutuviin esineisiin, jotka eivät osu
ajoneuvon etupintaan (kuten
lokasuojuksen osuminen
suojakaiteeseen) tai ajoneuvon
kiilanttuessa muiden ajoneuvojen tai
suojapuomien alle (kuten kuorma-autojen
tai suojakaiteiden alle).
Mikäli yllä kuvatuissa olosuhteissa ei
tapahdu aktivoitumista, se johtuu siitä,
että turvatyyny ei tarjoa mitään lisäsuojaa
turvavöihin verrattuna ja siten niiden
aktivointi on tarpeetonta. Näissä
tapauksissa laukeamaton turvatyyny ei
tarkoita järjestelmän toimintavikaa.Kuljettajan puoleinen etuturvatyyny
101) 102)
Koostuu välittömästi täyttyvästä tyynystä,
joka sijaitsee ohjauspyörän keskellä
olevassa tilassa kuva 95.
VAROITUS Älä käytä voimakkaita
tuotteita ohjauspyörän turvatyynyn
suojuksen puhdistukseen.
Matkustajan puoleinen etuturvatyyny
103)
Koostuu välittömästi täyttyvästä tyynystä,
joka sijaitsee kojetaulussa olevassa
tilassa kuva 96. Tyynyn tilavuus on
kuljettajan puoleista tyynyä suurempi.
95J0A0176C
96J0A0177C
132
TURVALLISUUS

Matkustajan puoleinen turvatyyny ja
lastenistuimet
Ajosuunnan vastakkaiseen suuntaan
asennettavia lastenistuimia ei saa
KOSKAANasentaa etuistuimelle, jolla on
aktiivinen matkustajan turvatyyny.
Onnettomuuden yhteydessä laukeva
turvatyyny voi aiheuttaa kuolettavia
vammoja kyydissä olevalle lapselle.
NoudataAINAmatkustajan puoleisen
häikäisysuojan tarrassa olevia
ohjeitakuva 97.Matkustajan puoleisen turvatyynyn pois
kytkeminen: etuturvatyyny ja sivuturvatyyny
Jos etuistuimelle asennetaan lastenistuin
selänoja menosuuntaan päin,
matkustajan puoleinen etuturvatyyny ja
sivuturvatyyny on kytkettävä pois. Suorita
pois kytkeminen näytön valikon kautta.
Kojetaulun paneelissa on merkkivalot
OFFjaON. Kun käynnistys kytketään
MAR-asentoon, merkkivalot syttyvät
muutaman sekunnin ajaksi. Jos ei
tapahdu näin, ota yhteyttä
Jeep-huoltoverkostoon.
Merkkivalojen syttyessä ensimmäisten
sekuntien aikana ei osoiteta matkustajan
suojauksen todellista tilaa vaan
suoritetaan merkkivalojen oikean
toiminnan tarkastus. Muutaman
sekunnin kestävän testin jälkeen
merkkivalot osoittavat matkustajan
turvatyynyn suojaustilan.Matkustajan suojaus aktiivinen: merkkivalo
ONkuva 98 palaa kiinteästi.
Matkustajan suojaus ei käytössä:
merkkivalo
OFFkuva 98 palaa
kiinteästi.
Merkkivalot voivat palaa eri
voimakkuudella ajoneuvon olosuhteiden
mukaan. Voimakkuus voi vaihdella myös
saman käynnistysvaiheen aikana.
97J0A0190C
98J0A0922C
133

Matkustajan puoleinen etuturvatyyny ja lastenistuimet HUOMIO
99J0A0215
134
TURVALLISUUS
