AUTOMAATTISEN
VAIHDEVIVUN VAPAUTUS
Vikatilassa vaihdevipu voidaan siirtää
P-asentoon (pysäköinti) seuraavalla
tavalla:
pysäytä moottori ja kytke
sähkökäsijarru
Versiot vasemmanpuolisella
ohjauksella: nosta ylös vaihdevivun
suojus A kuva 181 siten, että saavutat
aukon B kuva 182.Versiot
oikeanpuoleisella ohjauksella: nosta ylös
vaihdevivun suojus A kuva 181 ja sen
jälkeen poista peitelevy vetämällä
sisältäpäin molemmilla käsillä (peitelevy
voidaan saavuttaa suojuksen nostamisen
jälkeen) siten, että saavutetaan aukko B
kuva 182
paina jarrupoljinta ja pidä se
painettuna
laita mukana toimitettu ruuvimeisseli
reikään B kuva 182 ja käytä
vapautusvipua
kytke vaihteisto N-asentoon (vapaalle)asenna peitelevy ja vaihdevivun suojus
oikein takaisin
käynnistä moottori.
VIRTA-AVAIMEN POISTAMINEN
HÄTÄTILANTEESSA
81)
Virta-avain (mekaaninen avain) voidaan
poistaa vain silloin, kun vaihdevipu on
P-asennossa (pysäköinti).Jos ajoneuvon akku on tyhjä,
mahdollinen virtakytkimeen asetettu
virta-avain lukittuu paikoilleen.
Poista avain mekaanisesti seuraavalla
tavalla:
pysäytä ajoneuvo turvalliseen
paikkaan, kytke vaihde ja sähkökäsijarri
käytä avainta A kuva 183 (sijaitsee
ajoneuvon asiakirjakansiossa) ja kierrä
auki kiinnitysruuvit B
kuva 184 alapaneelista C
181J0A0963C
182J0A0964C
183J0A0393C
215

poista alapaneeli C ohjauspylväästävedä toisella kädellä alaspäin kielestä
D kuva 185 ja poista avain toisella
kädellä ylöspäin
kun avain on poistettu, kiinnitä
alapaneeli C takaisin ja varmista, että se
on kiinnittynyt oikein, ja kierrä
kiinnitysruuvit B kokonaan kiinni.
VAROITUS
81)Suosittelemme suorittamaan
takaisinasennuksen Jeep-huoltoverkostolla.
Jos se halutaan tehdä itse, on kiinnitettävä
erityistä huomiota kiinnitysjousien oikeaan
kytkeytymiseen. Muussa tapauksessa
saattaa kuulua ääntä, joka johtuu
alapaneelin väärästä kiinnityksestä
yläpaneeliin.
184J0A0247C
185J0A0251C
216
HÄTÄTILANTEET

KAKSOISKYTKIMELLISEN
AUTOMAATTIVAIHTEISTON
VIVUN VAPAUTUS
Vikatilassa tai jos akku on tyhjentynyt
vaihdevipu voidaan vapauttaa seuraavalla
tavalla:
pysäytä moottori ja kytke
sähkökäsijarru
toimi varovasti nuolen osoittamasta
kohdasta ja poista vaihteiston peitelevy
Akuva 186 (ja suojus) nostamalla
varovasti ylöspäin
paina jarrupoljinta ja pidä se
painettuna
laita mukana toimitettu ruuvimeisselireikään Bkuva 187 ja käytä
vapautusvipua
kytke vaihteisto N-asentoon (vapaalle)asenna peitelevy ja vaihdevivun suojus
oikein takaisin
käynnistä moottori.
VIRTA-AVAIMEN POISTAMINEN
HÄTÄTILANTEESSA
82)
Virta-avain (mekaaninen avain) voidaan
poistaa vain silloin, kun vaihdevipu on
P-asennossa (pysäköinti).
Jos ajoneuvon akku on tyhjä,
mahdollinen virtakytkimeen asetettu
virta-avain lukittuu paikoilleen.Poista avain mekaanisesti seuraavalla
tavalla:
pysäytä ajoneuvo turvalliseen
paikkaan, kytke vaihde ja sähköinen
seisontajarru
käytä avainta A kuva 188 (sijaitsee
ajoneuvon asiakirjakansiossa) ja kierrä
auki kiinnitysruuvit B
kuva 189 alapaneelista C
186J0A0963C
187J0A0964C
188J0A0393C
217

poista alapaneeli C ohjauspylväästävedä toisella kädellä alaspäin kielestä
D kuva 190 ja poista avain toisella
kädellä ylöspäin
kun avain on poistettu, kiinnitä
alapaneeli C takaisin ja varmista, että se
on kiinnittynyt oikein, ja kierrä
kiinnitysruuvit B kokonaan kiinni.
VAROITUS
82)Suosittelemme suorittamaan
takaisinasennuksen Jeep-huoltoverkostolla.
Jos se halutaan tehdä itse, on kiinnitettävä
erityistä huomiota kiinnitysjousien oikeaan
kytkeytymiseen. Muussa tapauksessa
saattaa kuulua ääntä, joka johtuu
alapaneelin väärästä kiinnityksestä
yläpaneeliin.
189J0A0247C
190J0A0251C
218
HÄTÄTILANTEET

TOIMIMATTOMAN
AJONEUVON HINAAMINEN
Suosittelemme siirtämään ajoneuvon
kaikki neljä pyörää maasta irti
NOSTETTUINA hinausauton lavalla.
NELIVETOMALLIT (4WD)
AUTOMAATTIVAIHTEISTOLLA
VAROITUS Vältä ainoastaan etupyörien
(tai takapyörien) nostamista.
Etupyörien (tai takapyörien)
nostaminen hinauksen aika voi
vahingoittaa vaihteistoa tai jakajaa.
VAROITUS Ajoneuvon hinaaminen yllä
mainittuja ohjeita noudattamatta voi
aiheuttaa vakavia vaurioita vaihteistoon
ja/tai jakajaan. Takuu ei kata väärin
suoritetun hinauksen aiheuttamia
vahinkoja.
AJONEUVON HINAAMINEN
HINAUSRENKAAN
KIINNITTÄMINEN
174) 175) 176)
Ajoneuvon mukana toimitettu
hinausrengas sijaitsee
välinepakkauksessa tavaratilan sisällä.
Edessä
Irrota tulppa A kuva 191 painamalla sitä
alaosasta. Ota hinausrengas B
välinetelineestä ja kierrä kokonaan kiinni
etummaiseen kierretappiin.Takana
Irrota tulppa A kuva 192, ota
hinausrengas B välinetelineestä ja kierrä
kokonaan kiinni takana olevaan
kierretappiin.
191J0A0160C
192J0A0961C
219

Versiot Trailhawk: kiinteä hinauskoukku A
kuva 193 on kiinnitetty ajoneuvon koriin.
HUOMIO
174)Mekaanisella avaimella varustetuissa
malleissa ennen hinausta virta-avain on
käännettävä MAR-asentoon ja sen jälkeen
asentoon STOP, älä kuitenkaan poista
avainta. Vetämällä avain ulos ohjauspyörän
lukituslaite kytkeytyy päälle
automaattisesti. Tästä seuraa, että pyöriä
ei ole mahdollista ohjata. Tarkista myös,
että vaihde on vapaa-asennossa
(automaattivaihteistoissa vaihdevipu
N-asennossa). Elektronisella avaimella
varustetuissa versioissa kytke käynnistys
MAR-asentoon ja sen jälkeen
STOP-asentoon, avaamatta ovea.175)Ota huomioon, että hinauksen aikana
jarrutehostin ja sähkömekaaninen
ohjaustehostin eivät toimi. Jarrupoljinta
tulee painaa voimakkaammin ja
ohjauspyörän kääntämiseen tarvitaan
enemmän voimaa. Älä käytä taipuisia
johtoja hinausta varten ja vältä repeämiä.
Hinauksen aikana tulee varmistaa, että
nivelen kiinnitys ajoneuvoon ei vaurioita
osia, jotka ovat kosketuksessa sen kanssa.
Ajoneuvoa hinatessa pitää noudattaa
erityisiä liikennesääntöjä, jotka liittyvät
hinauslaitteeseen ja oikeaan
käyttäytymiseen tiellä. Älä käynnistä
moottoria ajoneuvon hinauksen aikana.
Ennen renkaan kiertämistä puhdista
kierrepesä tarkasti. Ennen hinauksen
aloittamista varmista, että olet kiertänyt
hinausrenkaan kunnolla kiinni.
193J0A0962C
220
HÄTÄTILANTEET

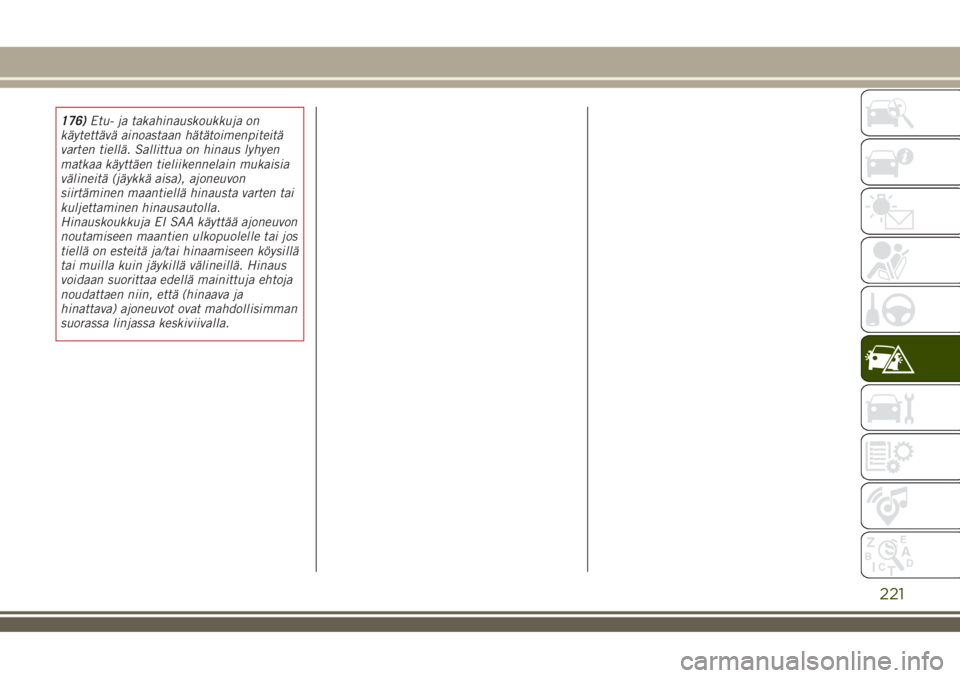

176)Etu- ja takahinauskoukkuja on
käytettävä ainoastaan hätätoimenpiteitä
varten tiellä. Sallittua on hinaus lyhyen
matkaa käyttäen tieliikennelain mukaisia
välineitä (jäykkä aisa), ajoneuvon
siirtäminen maantiellä hinausta varten tai
kuljettaminen hinausautolla.
Hinauskoukkuja EI SAA käyttää ajoneuvon
noutamiseen maantien ulkopuolelle tai jos
tiellä on esteitä ja/tai hinaamiseen köysillä
tai muilla kuin jäykillä välineillä. Hinaus
voidaan suorittaa edellä mainittuja ehtoja
noudattaen niin, että (hinaava ja
hinattava) ajoneuvot ovat mahdollisimman
suorassa linjassa keskiviivalla.
