2018 JEEP CHEROKEE Betriebsanleitung (in German)

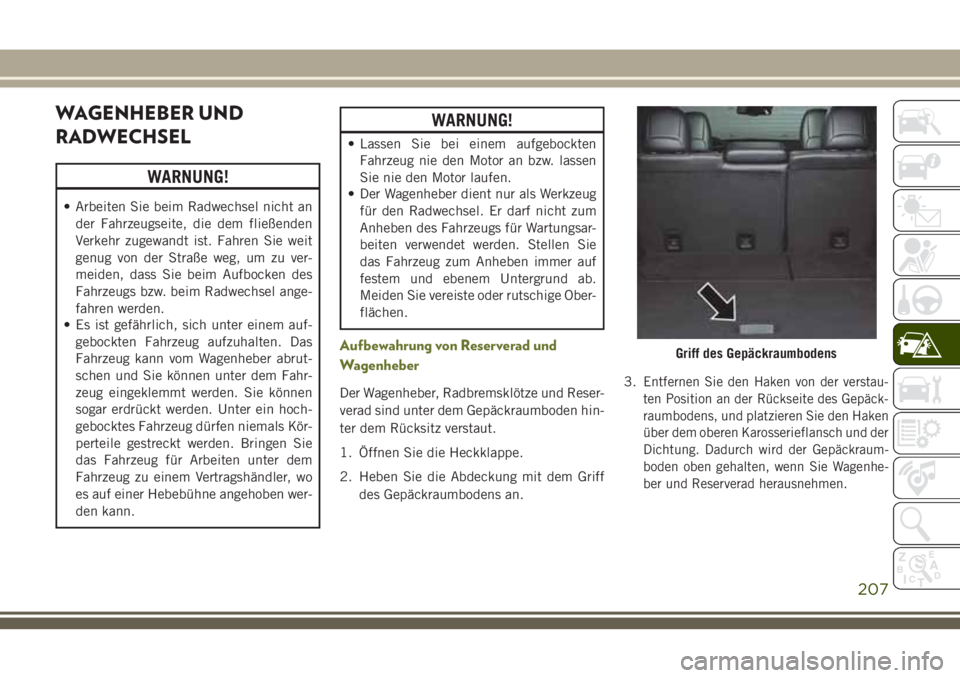

WAGENHEBER UND
RADWECHSEL
WARNUNG!
• Arbeiten Sie beim Radwechsel nicht ander Fahrzeugseite, die dem fließenden
Verkehr zugewandt ist. Fahren Sie weit
genug von der Straße weg, um zu ver-
meiden, dass Sie beim Aufbocken des
Fahrzeugs bzw. beim Radwechsel ange-
fahren werden.
• Es ist gefährlich, sich unter einem auf-
gebockten Fahrzeug aufzuhalten. Das
Fahrzeug kann vom Wagenheber abrut-
schen und Sie können unter dem Fahr-
zeug eingeklemmt werden. Sie können
sogar erdrückt werden. Unter ein hoch-
gebocktes Fahrzeug dürfen niemals Kör-
perteile gestreckt werden. Bringen Sie
das Fahrzeug für Arbeiten unter dem
Fahrzeug zu einem Vertragshändler, wo
es auf einer Hebebühne angehoben wer-
den kann.
WARNUNG!
• Lassen Sie bei einem aufgebocktenFahrzeug nie den Motor an bzw. lassen
Sie nie den Motor laufen.
• Der Wagenheber dient nur als Werkzeug
für den Radwechsel. Er darf nicht zum
Anheben des Fahrzeugs für Wartungsar-
beiten verwendet werden. Stellen Sie
das Fahrzeug zum Anheben immer auf
festem und ebenem Untergrund ab.
Meiden Sie vereiste oder rutschige Ober-
flächen.
Aufbewahrung von Reserverad und
Wagenheber
Der Wagenheber, Radbremsklötze und Reser-
verad sind unter dem Gepäckraumboden hin-
ter dem Rücksitz verstaut.
1. Öffnen Sie die Heckklappe.
2. Heben Sie die Abdeckung mit dem Griff
des Gepäckraumbodens an. 3.Entfernen Sie den Haken von der verstau-
ten Position an der Rückseite des Gepäck-
raumbodens, und platzieren Sie den Haken
über dem oberen Karosserieflansch und der
Dichtung. Dadurch wird der Gepäckraum-
boden oben gehalten, wenn Sie Wagenhe-
ber und Reserverad herausnehmen.
Griff des Gepäckraumbodens
207

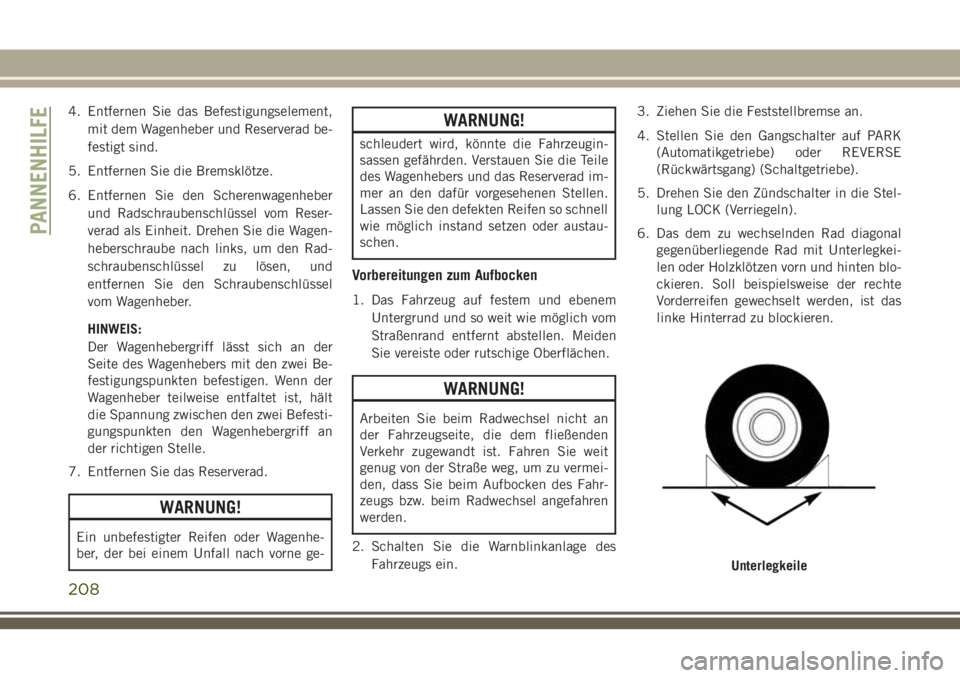

4. Entfernen Sie das Befestigungselement,mit dem Wagenheber und Reserverad be-
festigt sind.
5. Entfernen Sie die Bremsklötze.
6. Entfernen Sie den Scherenwagenheber und Radschraubenschlüssel vom Reser-
verad als Einheit. Drehen Sie die Wagen-
heberschraube nach links, um den Rad-
schraubenschlüssel zu lösen, und
entfernen Sie den Schraubenschlüssel
vom Wagenheber.
HINWEIS:
Der Wagenhebergriff lässt sich an der
Seite des Wagenhebers mit den zwei Be-
festigungspunkten befestigen. Wenn der
Wagenheber teilweise entfaltet ist, hält
die Spannung zwischen den zwei Befesti-
gungspunkten den Wagenhebergriff an
der richtigen Stelle.
7. Entfernen Sie das Reserverad.
WARNUNG!
Ein unbefestigter Reifen oder Wagenhe-
ber, der bei einem Unfall nach vorne ge-
WARNUNG!
schleudert wird, könnte die Fahrzeugin-
sassen gefährden. Verstauen Sie die Teile
des Wagenhebers und das Reserverad im-
mer an den dafür vorgesehenen Stellen.
Lassen Sie den defekten Reifen so schnell
wie möglich instand setzen oder austau-
schen.
Vorbereitungen zum Aufbocken
1. Das Fahrzeug auf festem und ebenem Untergrund und so weit wie möglich vom
Straßenrand entfernt abstellen. Meiden
Sie vereiste oder rutschige Oberflächen.
WARNUNG!
Arbeiten Sie beim Radwechsel nicht an
der Fahrzeugseite, die dem fließenden
Verkehr zugewandt ist. Fahren Sie weit
genug von der Straße weg, um zu vermei-
den, dass Sie beim Aufbocken des Fahr-
zeugs bzw. beim Radwechsel angefahren
werden.
2. Schalten Sie die Warnblinkanlage des Fahrzeugs ein. 3. Ziehen Sie die Feststellbremse an.
4. Stellen Sie den Gangschalter auf PARK
(Automatikgetriebe) oder REVERSE
(Rückwärtsgang) (Schaltgetriebe).
5. Drehen Sie den Zündschalter in die Stel- lung LOCK (Verriegeln).
6. Das dem zu wechselnden Rad diagonal gegenüberliegende Rad mit Unterlegkei-
len oder Holzklötzen vorn und hinten blo-
ckieren. Soll beispielsweise der rechte
Vorderreifen gewechselt werden, ist das
linke Hinterrad zu blockieren.
Unterlegkeile
PANNENHILFE
208

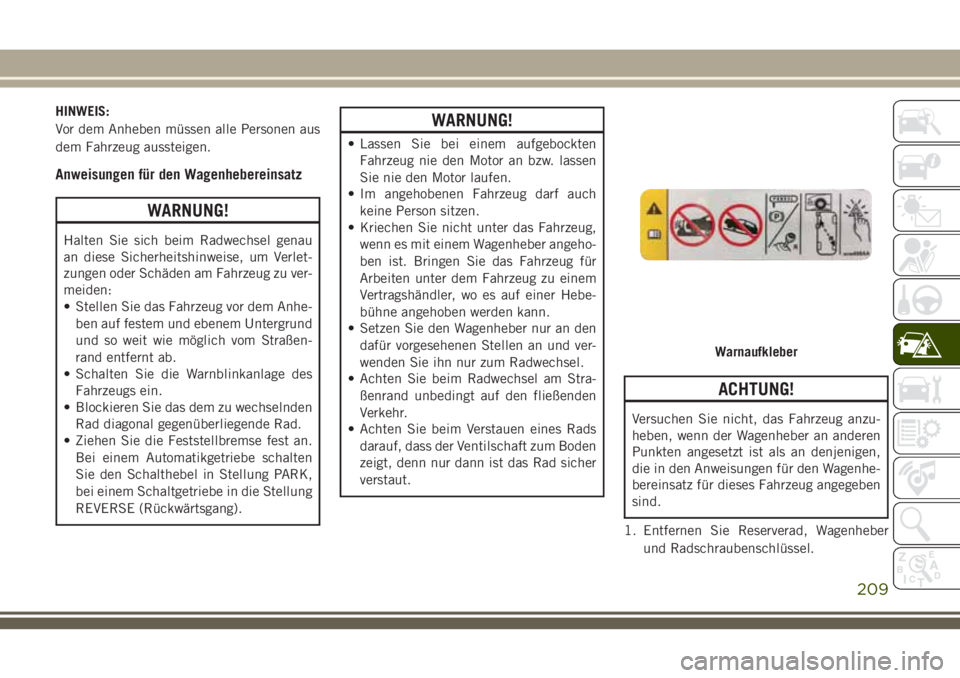

HINWEIS:
Vor dem Anheben müssen alle Personen aus
dem Fahrzeug aussteigen.
Anweisungen für den Wagenhebereinsatz
WARNUNG!
Halten Sie sich beim Radwechsel genau
an diese Sicherheitshinweise, um Verlet-
zungen oder Schäden am Fahrzeug zu ver-
meiden:
• Stellen Sie das Fahrzeug vor dem Anhe-ben auf festem und ebenem Untergrund
und so weit wie möglich vom Straßen-
rand entfernt ab.
• Schalten Sie die Warnblinkanlage des
Fahrzeugs ein.
• Blockieren Sie das dem zu wechselnden
Rad diagonal gegenüberliegende Rad.
• Ziehen Sie die Feststellbremse fest an.
Bei einem Automatikgetriebe schalten
Sie den Schalthebel in Stellung PARK,
bei einem Schaltgetriebe in die Stellung
REVERSE (Rückwärtsgang).
WARNUNG!
• Lassen Sie bei einem aufgebocktenFahrzeug nie den Motor an bzw. lassen
Sie nie den Motor laufen.
• Im angehobenen Fahrzeug darf auch
keine Person sitzen.
• Kriechen Sie nicht unter das Fahrzeug,
wenn es mit einem Wagenheber angeho-
ben ist. Bringen Sie das Fahrzeug für
Arbeiten unter dem Fahrzeug zu einem
Vertragshändler, wo es auf einer Hebe-
bühne angehoben werden kann.
• Setzen Sie den Wagenheber nur an den
dafür vorgesehenen Stellen an und ver-
wenden Sie ihn nur zum Radwechsel.
• Achten Sie beim Radwechsel am Stra-
ßenrand unbedingt auf den fließenden
Verkehr.
• Achten Sie beim Verstauen eines Rads
darauf, dass der Ventilschaft zum Boden
zeigt, denn nur dann ist das Rad sicher
verstaut.
ACHTUNG!
Versuchen Sie nicht, das Fahrzeug anzu-
heben, wenn der Wagenheber an anderen
Punkten angesetzt ist als an denjenigen,
die in den Anweisungen für den Wagenhe-
bereinsatz für dieses Fahrzeug angegeben
sind.
1. Entfernen Sie Reserverad, Wagenheber und Radschraubenschlüssel.
Warnaufkleber
209

2. Bei Ausstattung mit Aluminiumfelgen,bei denen die Radzierblende die Rad-
schrauben bedeckt, hebeln Sie mit dem
Radschraubenschlüssel die Radzier-
blende vorsichtig ab, bevor Sie das Fahr-
zeug anheben.
3. Vor dem Anheben des Fahrzeugs lösen Sie mit dem Radschraubenschlüssel die Rad-
schrauben des Rades mit dem defekten
Reifen, ohne die Radschrauben ganz zu
entfernen. Beim auf dem Boden stehen-
den Rad die Radschrauben um eine Um-
drehung lösen.
4. Stellen Sie den Wagenheber unter den Ansatzpunkt, der sich beim defekten Rei-
fen befindet. Die Wagenheberschraube
im Uhrzeigersinn drehen, damit der Wa-
genhebersattel fest am Ansatzpunkt unter
dem Schwellerfalz anliegt, um eine Zent-
rierung des Wagenhebersattels in der Aus-
sparung des Schwellers sicherzustellen.
Ansatzpunkte für den WagenheberHinterer Ansatzpunkt für den Wagenheber aktiviert
PANNENHILFE
210

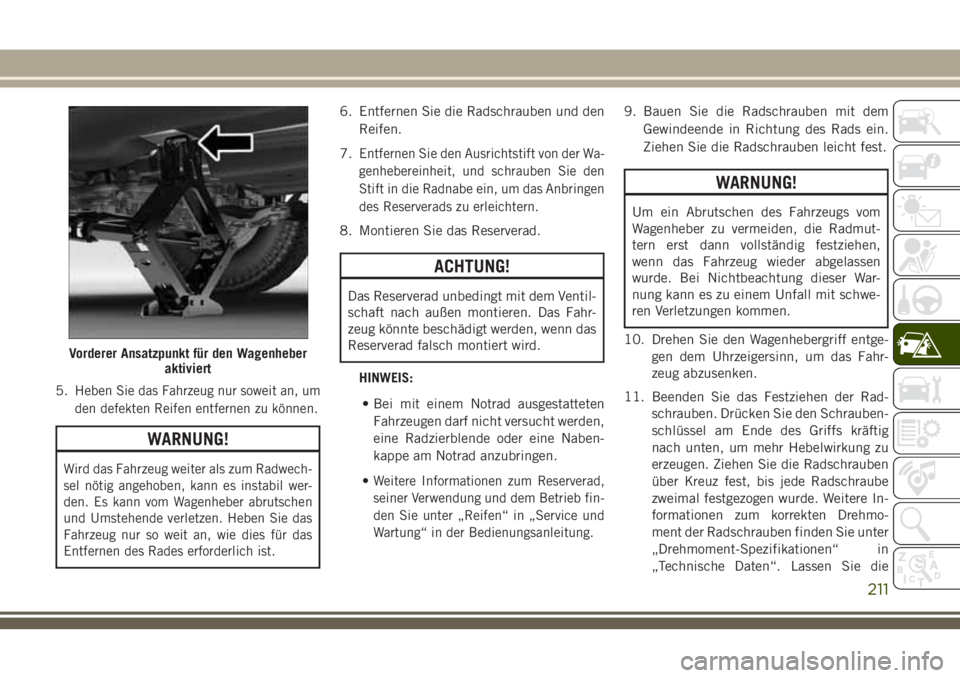

5.Heben Sie das Fahrzeug nur soweit an, um
den defekten Reifen entfernen zu können.
WARNUNG!
Wird das Fahrzeug weiter als zum Radwech-
sel nötig angehoben, kann es instabil wer-
den. Es kann vom Wagenheber abrutschen
und Umstehende verletzen. Heben Sie das
Fahrzeug nur so weit an, wie dies für das
Entfernen des Rades erforderlich ist.
6. Entfernen Sie die Radschrauben und denReifen.
7.
Entfernen Sie den Ausrichtstift von der Wa-
genhebereinheit, und schrauben Sie den
Stift in die Radnabe ein, um das Anbringen
des Reserverads zu erleichtern.
8. Montieren Sie das Reserverad.
ACHTUNG!
Das Reserverad unbedingt mit dem Ventil-
schaft nach außen montieren. Das Fahr-
zeug könnte beschädigt werden, wenn das
Reserverad falsch montiert wird.
HINWEIS:• Bei mit einem Notrad ausgestatteten Fahrzeugen darf nicht versucht werden,
eine Radzierblende oder eine Naben-
kappe am Notrad anzubringen.
•
Weitere Informationen zum Reserverad,
seiner Verwendung und dem Betrieb fin-
den Sie unter „Reifen“ in „Service und
Wartung“ in der Bedienungsanleitung.
9. Bauen Sie die Radschrauben mit dem Gewindeende in Richtung des Rads ein.
Ziehen Sie die Radschrauben leicht fest.
WARNUNG!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen,
wenn das Fahrzeug wieder abgelassen
wurde. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit schwe-
ren Verletzungen kommen.
10. Drehen Sie den Wagenhebergriff entge- gen dem Uhrzeigersinn, um das Fahr-
zeug abzusenken.
11. Beenden Sie das Festziehen der Rad- schrauben. Drücken Sie den Schrauben-
schlüssel am Ende des Griffs kräftig
nach unten, um mehr Hebelwirkung zu
erzeugen. Ziehen Sie die Radschrauben
über Kreuz fest, bis jede Radschraube
zweimal festgezogen wurde. Weitere In-
formationen zum korrekten Drehmo-
ment der Radschrauben finden Sie unter
„Drehmoment-Spezifikationen“ in
„Technische Daten“. Lassen Sie die
Vorderer Ansatzpunkt für den Wagenheber aktiviert
211

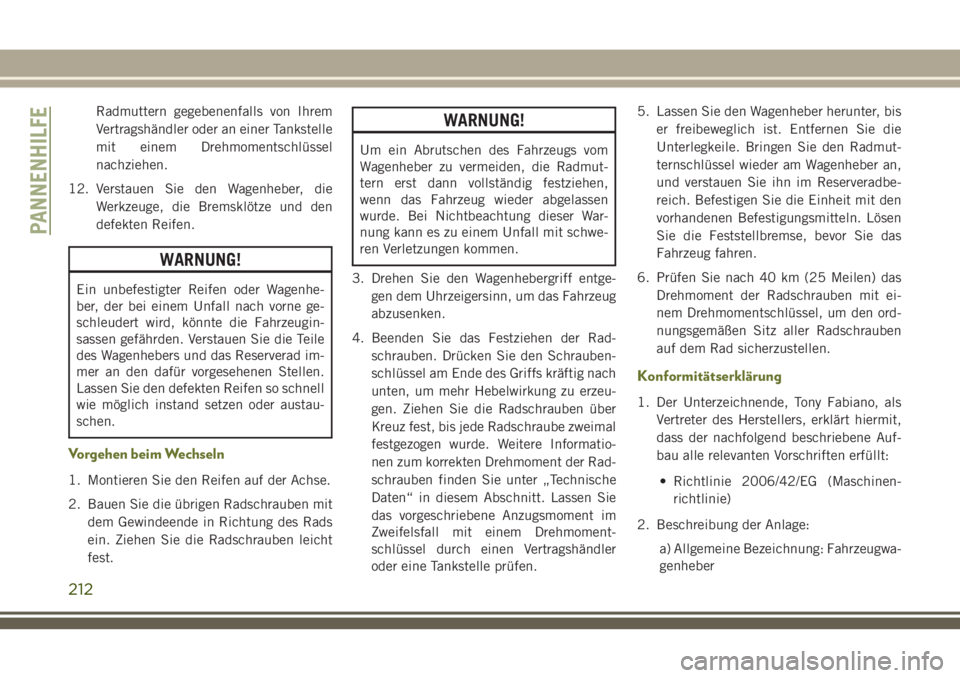

Radmuttern gegebenenfalls von Ihrem
Vertragshändler oder an einer Tankstelle
mit einem Drehmomentschlüssel
nachziehen.
12. Verstauen Sie den Wagenheber, die Werkzeuge, die Bremsklötze und den
defekten Reifen.
WARNUNG!
Ein unbefestigter Reifen oder Wagenhe-
ber, der bei einem Unfall nach vorne ge-
schleudert wird, könnte die Fahrzeugin-
sassen gefährden. Verstauen Sie die Teile
des Wagenhebers und das Reserverad im-
mer an den dafür vorgesehenen Stellen.
Lassen Sie den defekten Reifen so schnell
wie möglich instand setzen oder austau-
schen.
Vorgehen beim Wechseln
1. Montieren Sie den Reifen auf der Achse.
2. Bauen Sie die übrigen Radschrauben mitdem Gewindeende in Richtung des Rads
ein. Ziehen Sie die Radschrauben leicht
fest.
WARNUNG!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen,
wenn das Fahrzeug wieder abgelassen
wurde. Bei Nichtbeachtung dieser War-
nung kann es zu einem Unfall mit schwe-
ren Verletzungen kommen.
3. Drehen Sie den Wagenhebergriff entge- gen dem Uhrzeigersinn, um das Fahrzeug
abzusenken.
4. Beenden Sie das Festziehen der Rad- schrauben. Drücken Sie den Schrauben-
schlüssel am Ende des Griffs kräftig nach
unten, um mehr Hebelwirkung zu erzeu-
gen. Ziehen Sie die Radschrauben über
Kreuz fest, bis jede Radschraube zweimal
festgezogen wurde. Weitere Informatio-
nen zum korrekten Drehmoment der Rad-
schrauben finden Sie unter „Technische
Daten“ in diesem Abschnitt. Lassen Sie
das vorgeschriebene Anzugsmoment im
Zweifelsfall mit einem Drehmoment-
schlüssel durch einen Vertragshändler
oder eine Tankstelle prüfen. 5. Lassen Sie den Wagenheber herunter, bis
er freibeweglich ist. Entfernen Sie die
Unterlegkeile. Bringen Sie den Radmut-
ternschlüssel wieder am Wagenheber an,
und verstauen Sie ihn im Reserveradbe-
reich. Befestigen Sie die Einheit mit den
vorhandenen Befestigungsmitteln. Lösen
Sie die Feststellbremse, bevor Sie das
Fahrzeug fahren.
6. Prüfen Sie nach 40 km (25 Meilen) das Drehmoment der Radschrauben mit ei-
nem Drehmomentschlüssel, um den ord-
nungsgemäßen Sitz aller Radschrauben
auf dem Rad sicherzustellen.

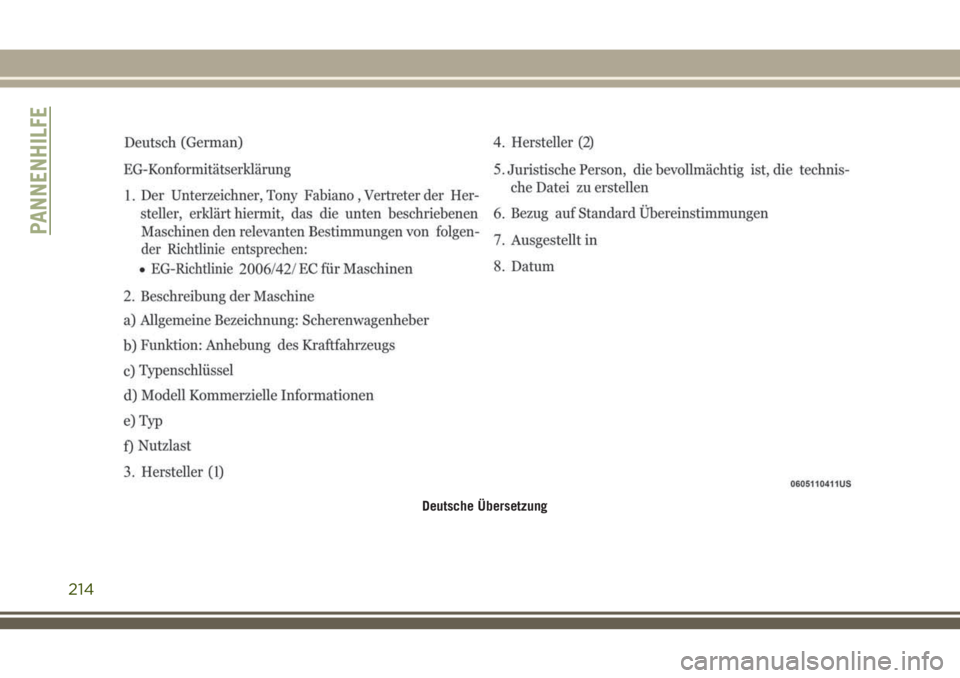

Konformitätserklärung
1. Der Unterzeichnende, Tony Fabiano, alsVertreter des Herstellers, erklärt hiermit,
dass der nachfolgend beschriebene Auf-
bau alle relevanten Vorschriften erfüllt:
• Richtlinie 2006/42/EG (Maschinen- richtlinie)
2. Beschreibung der Anlage: a) Allgemeine Bezeichnung: Fahrzeugwa-
genheber
PANNENHILFE
212

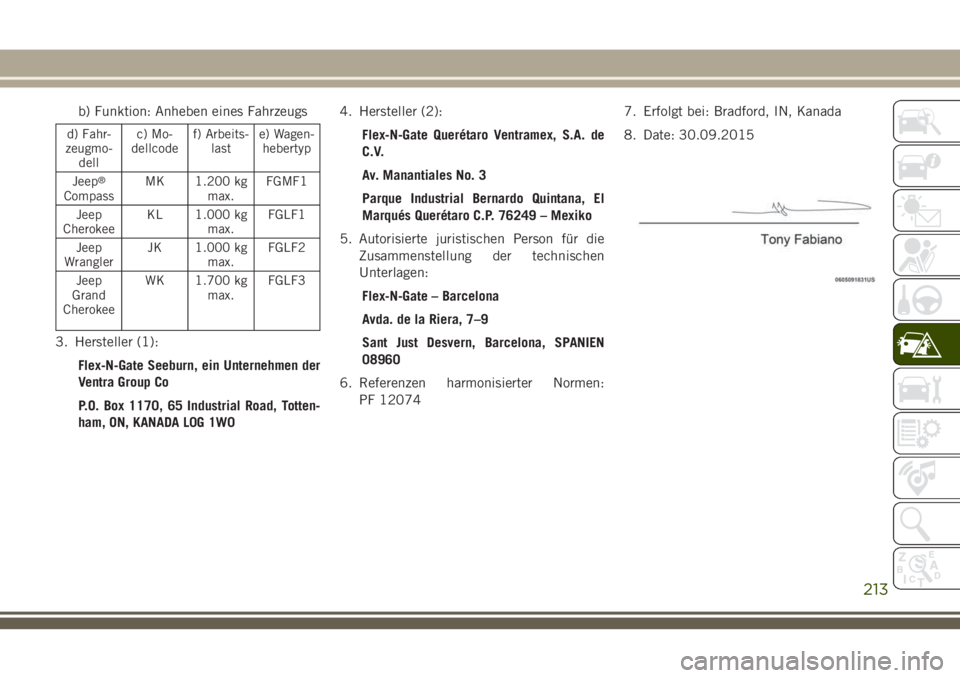

b) Funktion: Anheben eines Fahrzeugs
d) Fahr-
zeugmo- dell c) Mo-
dellcode f) Arbeits-
last e) Wagen-
hebertyp
Jeep
®
Compass MK 1.200 kg
max.FGMF1
Jeep
Cherokee KL 1.000 kg
max.FGLF1
Jeep
Wrangler JK 1.000 kg
max. FGLF2
Jeep
Grand
Cherokee WK 1.700 kg
max.FGLF3
3. Hersteller (1):
Flex-N-Gate Seeburn, ein Unternehmen der
Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Totten-
ham, ON, KANADA L0G 1W0 4. Hersteller (2):
Flex-N-Gate Querétaro Ventramex, S.A. de
C.V.
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexiko
5. Autorisierte juristischen Person für die Zusammenstellung der technischen
Unterlagen:
Flex-N-Gate – Barcelona
Avda. de la Riera, 7–9
Sant Just Desvern, Barcelona, SPANIEN
08960
6. Referenzen harmonisierter Normen: PF 12074 7. Erfolgt bei: Bradford, IN, Kanada
8. Date: 30.09.2015
213

Deutsche Übersetzung
PANNENHILFE
214
