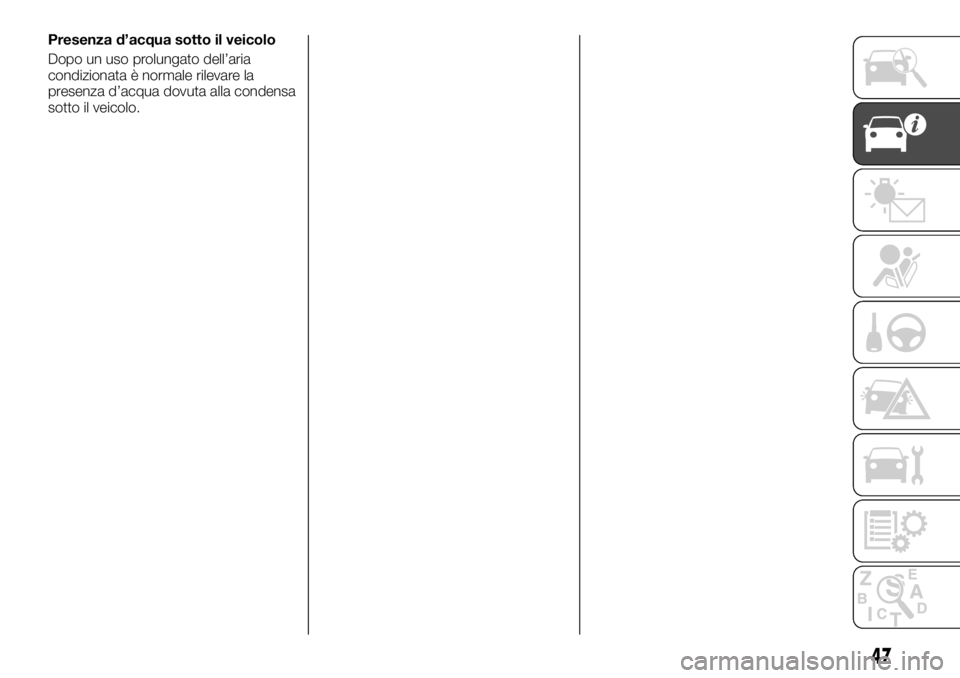

Presenza d’acqua sotto il veicolo
Dopo un uso prolungato dell’aria
condizionata è normale rilevare la
presenza d’acqua dovuta alla condensa
sotto il veicolo.
47

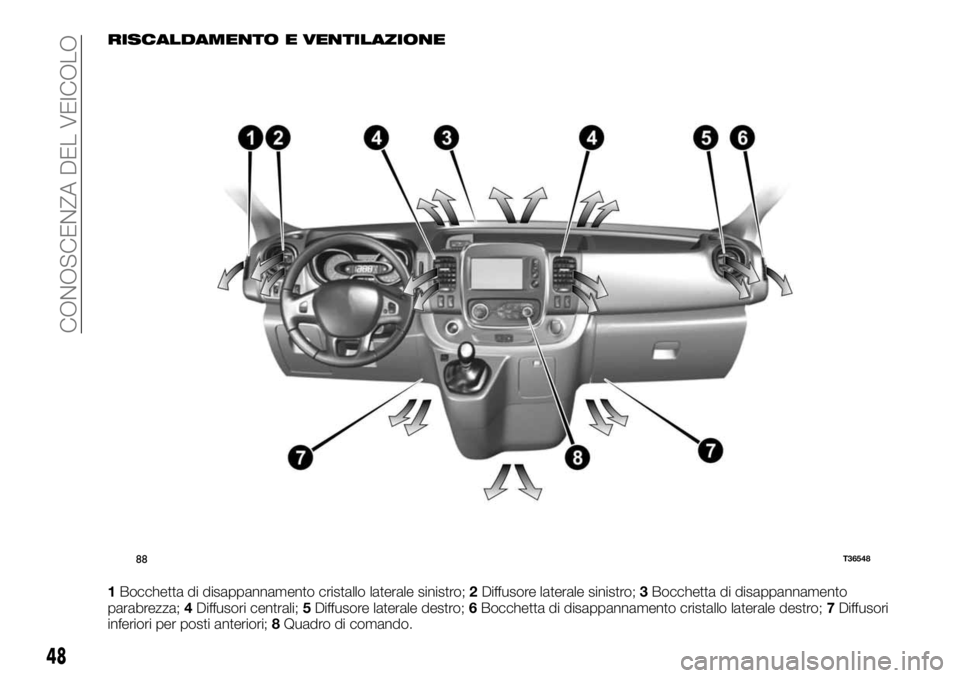

RISCALDAMENTO E VENTILAZIONE
1Bocchetta di disappannamento cristallo laterale sinistro;2Diffusore laterale sinistro;3Bocchetta di disappannamento
parabrezza;4Diffusori centrali;5Diffusore laterale destro;6Bocchetta di disappannamento cristallo laterale destro;7Diffusori
inferiori per posti anteriori;8Quadro di comando.
88T36548
48
CONOSCENZA DEL VEICOLO

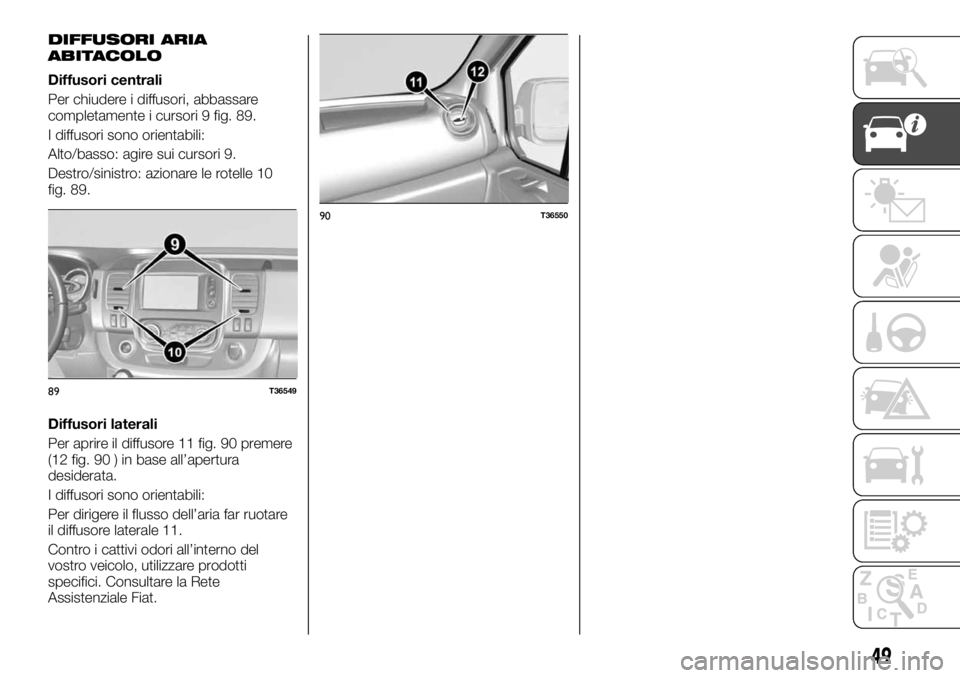

DIFFUSORI ARIA
ABITACOLO
Diffusori centrali
Per chiudere i diffusori, abbassare
completamente i cursori 9 fig. 89.
I diffusori sono orientabili:
Alto/basso: agire sui cursori 9.
Destro/sinistro: azionare le rotelle 10
fig. 89.
Diffusori laterali
Per aprire il diffusore 11 fig. 90 premere
(12 fig. 90 ) in base all’apertura
desiderata.
I diffusori sono orientabili:
Per dirigere il flusso dell’aria far ruotare
il diffusore laterale 11.
Contro i cattivi odori all’interno del
vostro veicolo, utilizzare prodotti
specifici. Consultare la Rete
Assistenziale Fiat.
89T36549
90T36550
49

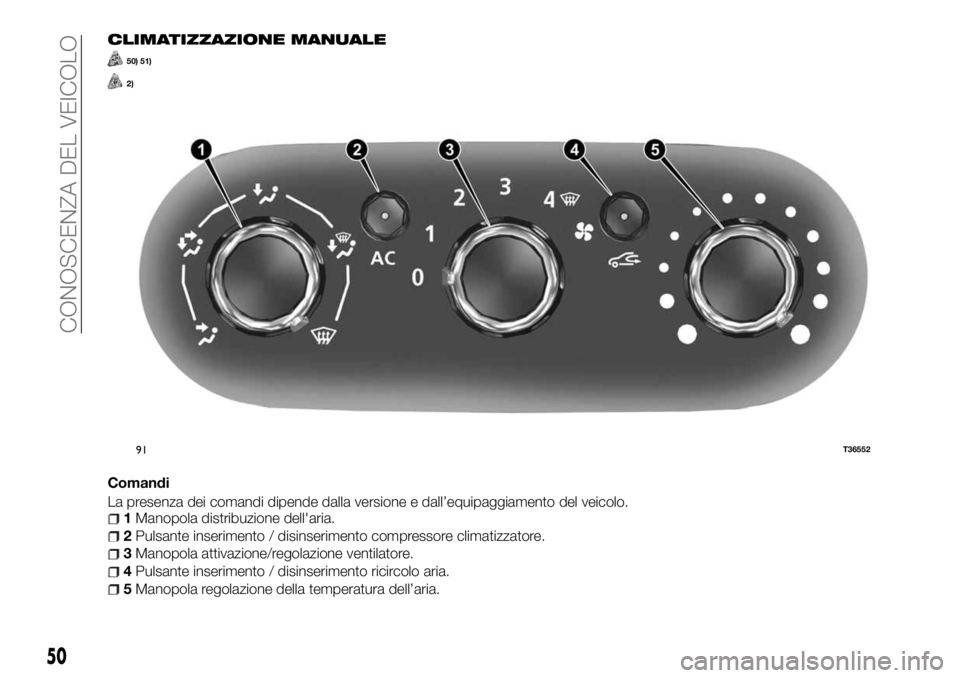

CLIMATIZZAZIONE MANUALE
50) 51)
2)
Comandi
La presenza dei comandi dipende dalla versione e dall’equipaggiamento del veicolo.
1Manopola distribuzione dell'aria.
2Pulsante inserimento / disinserimento compressore climatizzatore.
3Manopola attivazione/regolazione ventilatore.
4Pulsante inserimento / disinserimento ricircolo aria.
5Manopola regolazione della temperatura dell’aria.
91T36552
50
CONOSCENZA DEL VEICOLO

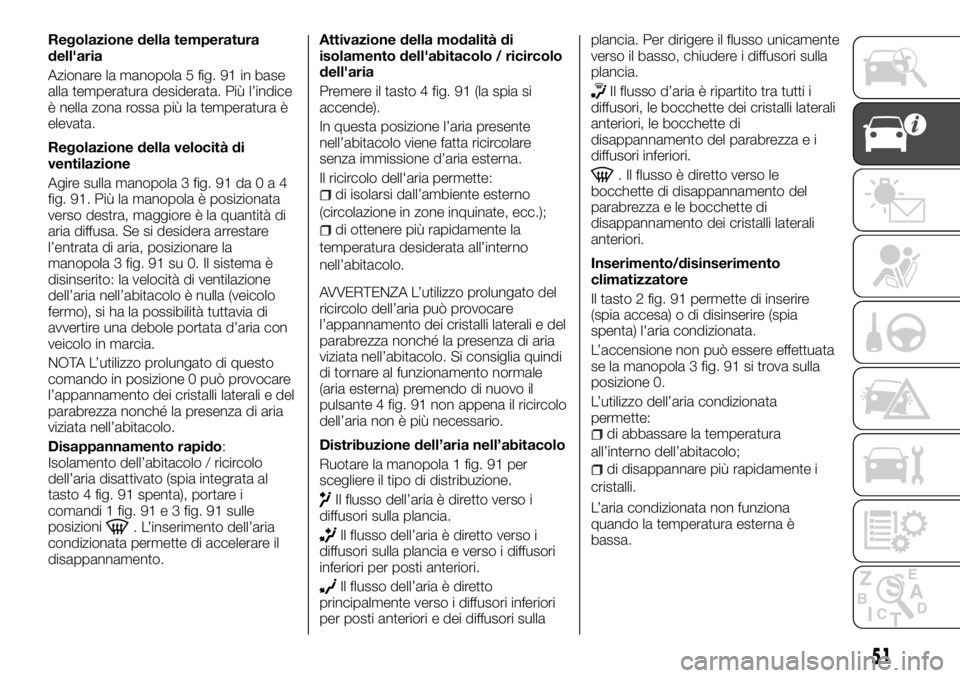

Regolazione della temperatura
dell'aria
Azionare la manopola 5 fig. 91 in base
alla temperatura desiderata. Più l’indice
è nella zona rossa più la temperatura è
elevata.
Regolazione della velocità di
ventilazione
Agire sulla manopola 3 fig. 91 da0a4
fig. 91. Più la manopola è posizionata
verso destra, maggiore è la quantità di
aria diffusa. Se si desidera arrestare
l’entrata di aria, posizionare la
manopola 3 fig. 91 su 0. Il sistema è
disinserito: la velocità di ventilazione
dell’aria nell’abitacolo è nulla (veicolo
fermo), si ha la possibilità tuttavia di
avvertire una debole portata d’aria con
veicolo in marcia.
NOTA L’utilizzo prolungato di questo
comando in posizione 0 può provocare
l’appannamento dei cristalli laterali e del
parabrezza nonché la presenza di aria
viziata nell’abitacolo.
Disappannamento rapido:
Isolamento dell’abitacolo / ricircolo
dell’aria disattivato (spia integrata al
tasto 4 fig. 91 spenta), portare i
comandi 1 fig. 91 e 3 fig. 91 sulle
posizioni
. L’inserimento dell’aria
condizionata permette di accelerare il
disappannamento.Attivazione della modalità di
isolamento dell'abitacolo / ricircolo
dell'aria
Premere il tasto 4 fig. 91 (la spia si
accende).
In questa posizione l’aria presente
nell’abitacolo viene fatta ricircolare
senza immissione d’aria esterna.
Il ricircolo dell'aria permette:
di isolarsi dall’ambiente esterno
(circolazione in zone inquinate, ecc.);
di ottenere più rapidamente la
temperatura desiderata all’interno
nell’abitacolo.
AVVERTENZA L’utilizzo prolungato del
ricircolo dell’aria può provocare
l’appannamento dei cristalli laterali e del
parabrezza nonché la presenza di aria
viziata nell’abitacolo. Si consiglia quindi
di tornare al funzionamento normale
(aria esterna) premendo di nuovo il
pulsante 4 fig. 91 non appena il ricircolo
dell’aria non è più necessario.
Distribuzione dell’aria nell’abitacolo
Ruotare la manopola 1 fig. 91 per
scegliere il tipo di distribuzione.
Il flusso dell’aria è diretto verso i
diffusori sulla plancia.
Il flusso dell’aria è diretto verso i
diffusori sulla plancia e verso i diffusori
inferiori per posti anteriori.
Il flusso dell’aria è diretto
principalmente verso i diffusori inferiori
per posti anteriori e dei diffusori sullaplancia. Per dirigere il flusso unicamente
verso il basso, chiudere i diffusori sulla
plancia.
Il flusso d’aria è ripartito tra tutti i
diffusori, le bocchette dei cristalli laterali
anteriori, le bocchette di
disappannamento del parabrezza e i
diffusori inferiori.
. Il flusso è diretto verso le
bocchette di disappannamento del
parabrezza e le bocchette di
disappannamento dei cristalli laterali
anteriori.
Inserimento/disinserimento
climatizzatore
Il tasto 2 fig. 91 permette di inserire
(spia accesa) o di disinserire (spia
spenta) l'aria condizionata.
L’accensione non può essere effettuata
se la manopola 3 fig. 91 si trova sulla
posizione 0.
L’utilizzo dell’aria condizionata
permette:
di abbassare la temperatura
all’interno dell’abitacolo;
di disappannare più rapidamente i
cristalli.
L’aria condizionata non funziona
quando la temperatura esterna è
bassa.
51

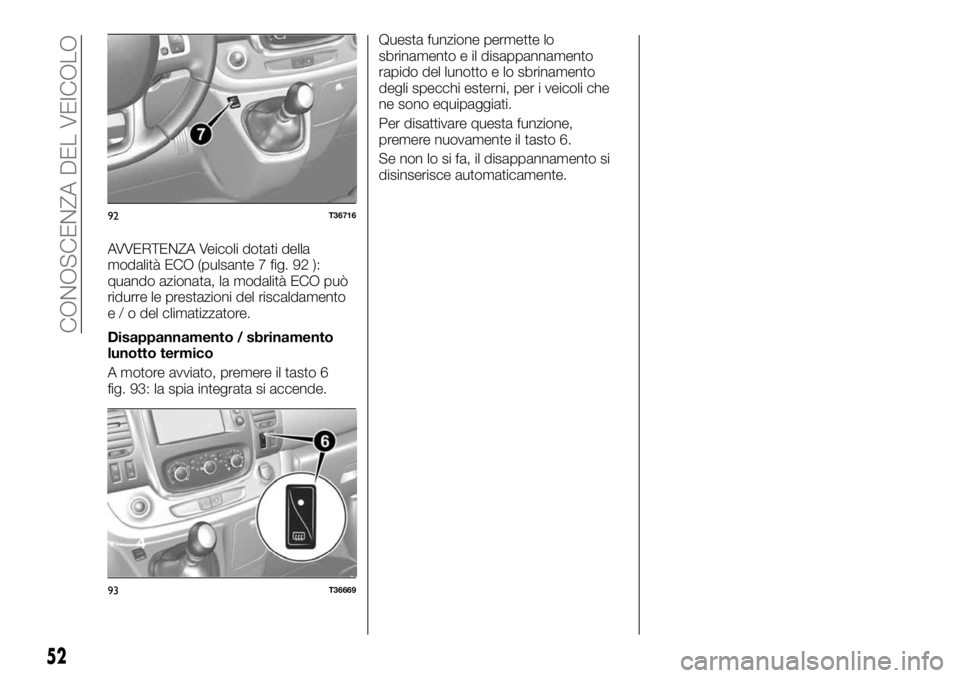

AVVERTENZA Veicoli dotati della
modalità ECO (pulsante 7 fig. 92 ):
quando azionata, la modalità ECO può
ridurre le prestazioni del riscaldamento
e / o del climatizzatore.
Disappannamento / sbrinamento
lunotto termico
A motore avviato, premere il tasto 6
fig. 93: la spia integrata si accende.Questa funzione permette lo
sbrinamento e il disappannamento
rapido del lunotto e lo sbrinamento
degli specchi esterni, per i veicoli che
ne sono equipaggiati.
Per disattivare questa funzione,
premere nuovamente il tasto 6.
Se non lo si fa, il disappannamento si
disinserisce automaticamente.
92T36716
93T36669
52
CONOSCENZA DEL VEICOLO

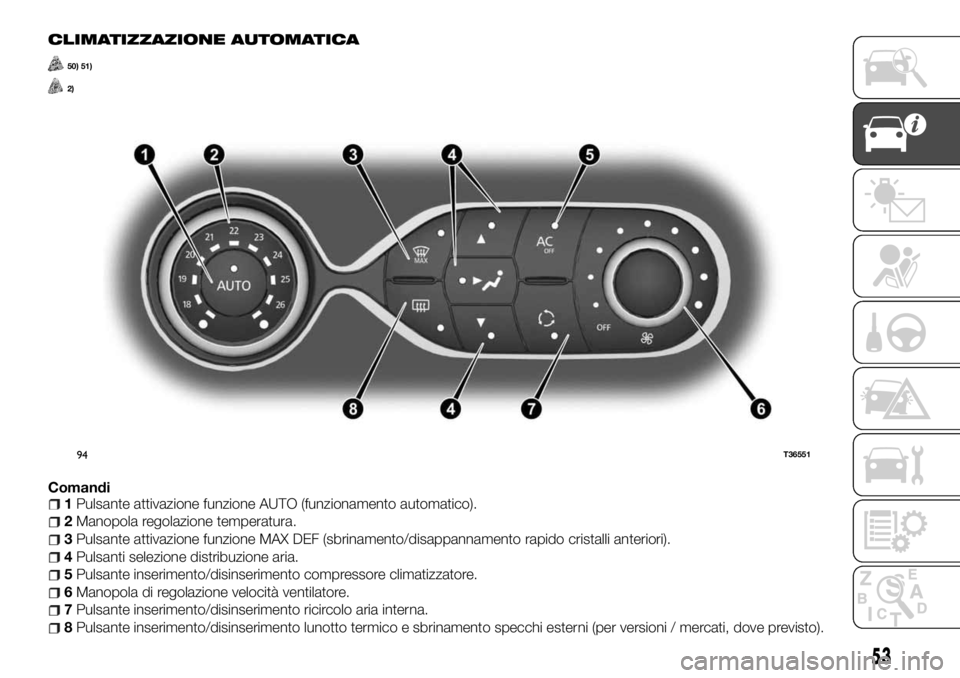

CLIMATIZZAZIONE AUTOMATICA
50) 51)
2)
Comandi1Pulsante attivazione funzione AUTO (funzionamento automatico).
2Manopola regolazione temperatura.
3Pulsante attivazione funzione MAX DEF (sbrinamento/disappannamento rapido cristalli anteriori).
4Pulsanti selezione distribuzione aria.
5Pulsante inserimento/disinserimento compressore climatizzatore.
6Manopola di regolazione velocità ventilatore.
7Pulsante inserimento/disinserimento ricircolo aria interna.
8Pulsante inserimento/disinserimento lunotto termico e sbrinamento specchi esterni (per versioni / mercati, dove previsto).
94T36551
53

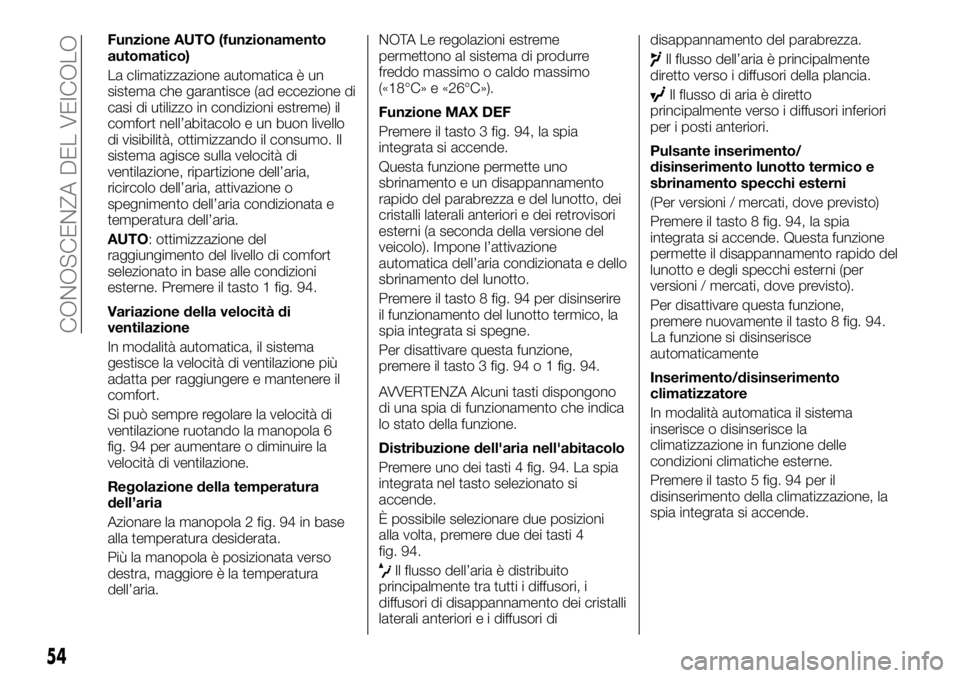

Funzione AUTO (funzionamento
automatico)
La climatizzazione automatica è un
sistema che garantisce (ad eccezione di
casi di utilizzo in condizioni estreme) il
comfort nell’abitacolo e un buon livello
di visibilità, ottimizzando il consumo. Il
sistema agisce sulla velocità di
ventilazione, ripartizione dell’aria,
ricircolo dell’aria, attivazione o
spegnimento dell’aria condizionata e
temperatura dell’aria.
AUTO: ottimizzazione del
raggiungimento del livello di comfort
selezionato in base alle condizioni
esterne. Premere il tasto 1 fig. 94.
Variazione della velocità di
ventilazione
In modalità automatica, il sistema
gestisce la velocità di ventilazione più
adatta per raggiungere e mantenere il
comfort.
Si può sempre regolare la velocità di
ventilazione ruotando la manopola 6
fig. 94 per aumentare o diminuire la
velocità di ventilazione.
Regolazione della temperatura
dell’aria
Azionare la manopola 2 fig. 94 in base
alla temperatura desiderata.
Più la manopola è posizionata verso
destra, maggiore è la temperatura
dell’aria.NOTA Le regolazioni estreme
permettono al sistema di produrre
freddo massimo o caldo massimo
(«18°C» e «26°C»).
Funzione MAX DEF
Premere il tasto 3 fig. 94, la spia
integrata si accende.
Questa funzione permette uno
sbrinamento e un disappannamento
rapido del parabrezza e del lunotto, dei
cristalli laterali anteriori e dei retrovisori
esterni (a seconda della versione del
veicolo). Impone l’attivazione
automatica dell’aria condizionata e dello
sbrinamento del lunotto.
Premere il tasto 8 fig. 94 per disinserire
il funzionamento del lunotto termico, la
spia integrata si spegne.
Per disattivare questa funzione,
premere il tasto 3 fig. 94 o 1 fig. 94.
AVVERTENZA Alcuni tasti dispongono
di una spia di funzionamento che indica
lo stato della funzione.
Distribuzione dell'aria nell'abitacolo
Premere uno dei tasti 4 fig. 94. La spia
integrata nel tasto selezionato si
accende.
È possibile selezionare due posizioni
alla volta, premere due dei tasti 4
fig. 94.
Il flusso dell’aria è distribuito
principalmente tra tutti i diffusori, i
diffusori di disappannamento dei cristalli
laterali anteriori e i diffusori didisappannamento del parabrezza.
Il flusso dell’aria è principalmente
diretto verso i diffusori della plancia.
Il flusso di aria è diretto
principalmente verso i diffusori inferiori
per i posti anteriori.
Pulsante inserimento/
disinserimento lunotto termico e
sbrinamento specchi esterni
(Per versioni / mercati, dove previsto)
Premere il tasto 8 fig. 94, la spia
integrata si accende. Questa funzione
permette il disappannamento rapido del
lunotto e degli specchi esterni (per
versioni / mercati, dove previsto).
Per disattivare questa funzione,
premere nuovamente il tasto 8 fig. 94.
La funzione si disinserisce
automaticamente
Inserimento/disinserimento
climatizzatore
In modalità automatica il sistema
inserisce o disinserisce la
climatizzazione in funzione delle
condizioni climatiche esterne.
Premere il tasto 5 fig. 94 per il
disinserimento della climatizzazione, la
spia integrata si accende.
