2018 FIAT TALENTO Libretto Uso Manutenzione (in Italian)

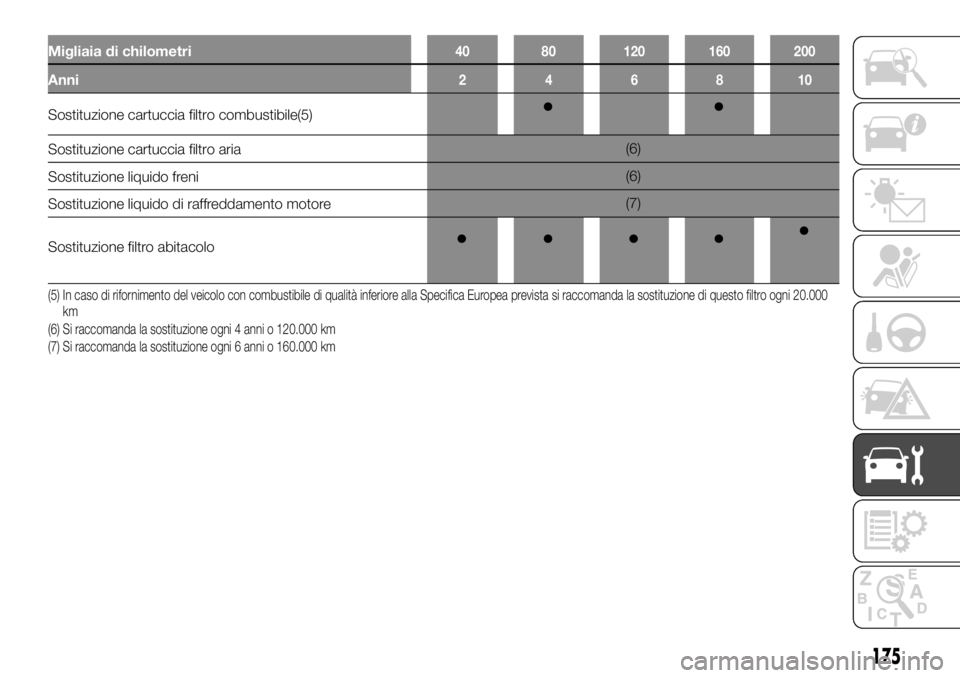

Migliaia di chilometri40 80 120 160 200
Anni246810
Sostituzione cartuccia filtro combustibile(5)
Sostituzione cartuccia filtro aria(6)
Sostituzione liquido freni(6)
Sostituzione liquido di raffreddamento motore(7)
Sostituzione filtro abitacolo
(5) In caso di rifornimento del veicolo con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 20.000
km
(6) Si raccomanda la sostituzione ogni 4 anni o 120.000 km
(7) Si raccomanda la sostituzione ogni 6 anni o 160.000 km
175

Tabella Paesi per intervallo sostituzione olio e filtro olio
Paese Intervallo sostituzione olio e filtro olio
BELARUS
15.000 km / 1 anno RUSSIAN FEDERATION
SINGAPORE
UKRAINE
ALGERIA
10.000 km / 1 anno CHILE
COLOMBIA
EGYPT
HONG KONG
LEBANON
MOROCCO
NEW CALEDONIA
FRENCH POLYNESIA
TAIWAN
TUNISIA
ANGOLA
8.000 km / 1 anno CAMEROON
MADAGASCAR
176

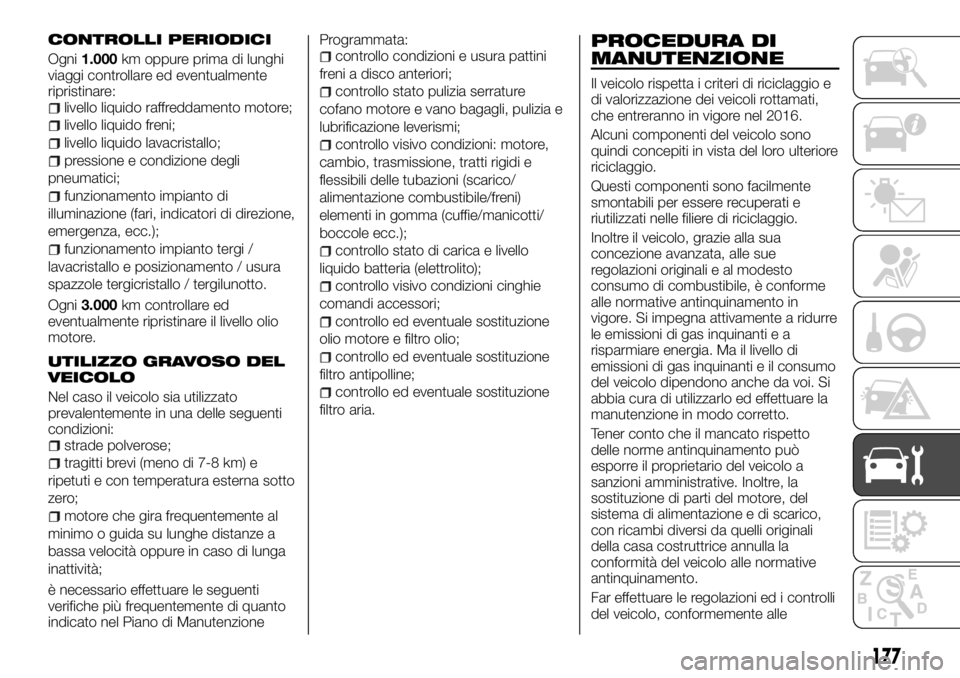

MANUTENZIONE E CURA

CONTROLLI PERIODICI
Ogni1.000km oppure prima di lunghi
viaggi controllare ed eventualmente
ripristinare:
livello liquido raffreddamento motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto tergi /
lavacristallo e posizionamento / usura
spazzole tergicristallo / tergilunotto.
Ogni3.000km controllare ed
eventualmente ripristinare il livello olio
motore.
UTILIZZO GRAVOSO DEL
VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità oppure in caso di lunga
inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di ManutenzioneProgrammata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e vano bagagli, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico/
alimentazione combustibile/freni)
elementi in gomma (cuffie/manicotti/
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
controllo ed eventuale sostituzione
filtro antipolline;
controllo ed eventuale sostituzione
filtro aria.
PROCEDURA DI
MANUTENZIONE
Il veicolo rispetta i criteri di riciclaggio e
di valorizzazione dei veicoli rottamati,
che entreranno in vigore nel 2016.
Alcuni componenti del veicolo sono
quindi concepiti in vista del loro ulteriore
riciclaggio.
Questi componenti sono facilmente
smontabili per essere recuperati e
riutilizzati nelle filiere di riciclaggio.
Inoltre il veicolo, grazie alla sua
concezione avanzata, alle sue
regolazioni originali e al modesto
consumo di combustibile, è conforme
alle normative antinquinamento in
vigore. Si impegna attivamente a ridurre
le emissioni di gas inquinanti e a
risparmiare energia. Ma il livello di
emissioni di gas inquinanti e il consumo
del veicolo dipendono anche da voi. Si
abbia cura di utilizzarlo ed effettuare la
manutenzione in modo corretto.
Tener conto che il mancato rispetto
delle norme antinquinamento può
esporre il proprietario del veicolo a
sanzioni amministrative. Inoltre, la
sostituzione di parti del motore, del
sistema di alimentazione e di scarico,
con ricambi diversi da quelli originali
della casa costruttrice annulla la
conformità del veicolo alle normative
antinquinamento.
Far effettuare le regolazioni ed i controlli
del veicolo, conformemente alle
177

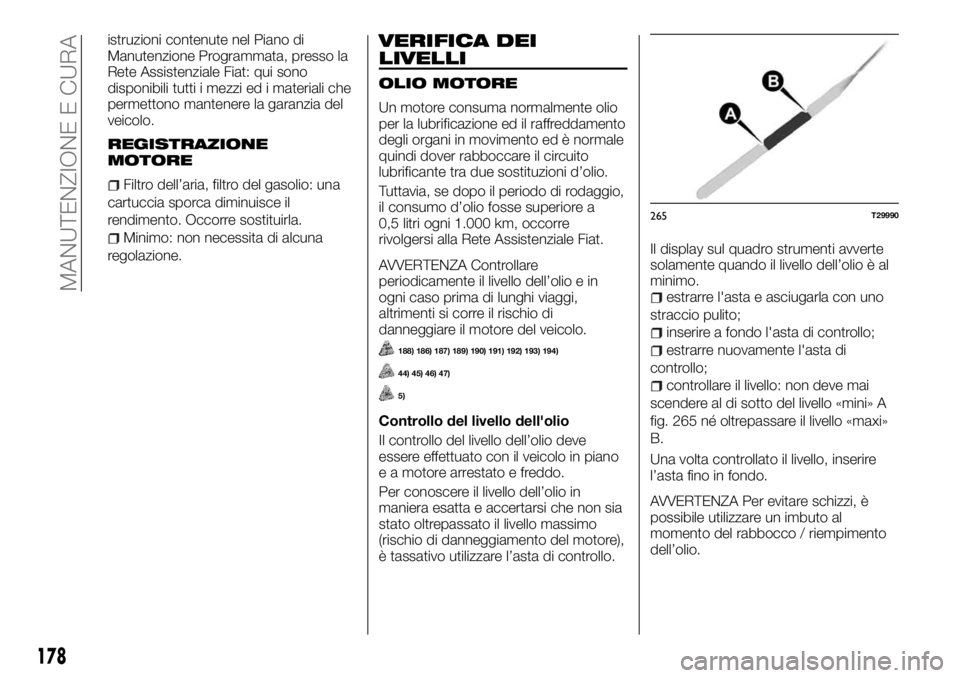

istruzioni contenute nel Piano di
Manutenzione Programmata, presso la
Rete Assistenziale Fiat: qui sono
disponibili tutti i mezzi ed i materiali che
permettono mantenere la garanzia del
veicolo.
REGISTRAZIONE
MOTORE
Filtro dell’aria, filtro del gasolio: una
cartuccia sporca diminuisce il
rendimento. Occorre sostituirla.
Minimo: non necessita di alcuna
regolazione.
VERIFICA DEI
LIVELLI
OLIO MOTORE
Un motore consuma normalmente olio
per la lubrificazione ed il raffreddamento
degli organi in movimento ed è normale
quindi dover rabboccare il circuito
lubrificante tra due sostituzioni d’olio.
Tuttavia, se dopo il periodo di rodaggio,
il consumo d’olio fosse superiore a
0,5 litri ogni 1.000 km, occorre
rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA Controllare
periodicamente il livello dell’olio e in
ogni caso prima di lunghi viaggi,
altrimenti si corre il rischio di
danneggiare il motore del veicolo.
188) 186) 187) 189) 190) 191) 192) 193) 194)
44) 45) 46) 47)
5)
Controllo del livello dell'olio
Il controllo del livello dell’olio deve
essere effettuato con il veicolo in piano
e a motore arrestato e freddo.
Per conoscere il livello dell’olio in
maniera esatta e accertarsi che non sia
stato oltrepassato il livello massimo
(rischio di danneggiamento del motore),
è tassativo utilizzare l’asta di controllo.Il display sul quadro strumenti avverte
solamente quando il livello dell’olio è al
minimo.
estrarre l'asta e asciugarla con uno
straccio pulito;
inserire a fondo l'asta di controllo;
estrarre nuovamente l'asta di
controllo;
controllare il livello: non deve mai
scendere al di sotto del livello «mini» A
fig. 265 né oltrepassare il livello «maxi»
B.
Una volta controllato il livello, inserire
l’asta fino in fondo.
AVVERTENZA Per evitare schizzi, è
possibile utilizzare un imbuto al
momento del rabbocco / riempimento
dell’olio.
265T29990
178
MANUTENZIONE E CURA

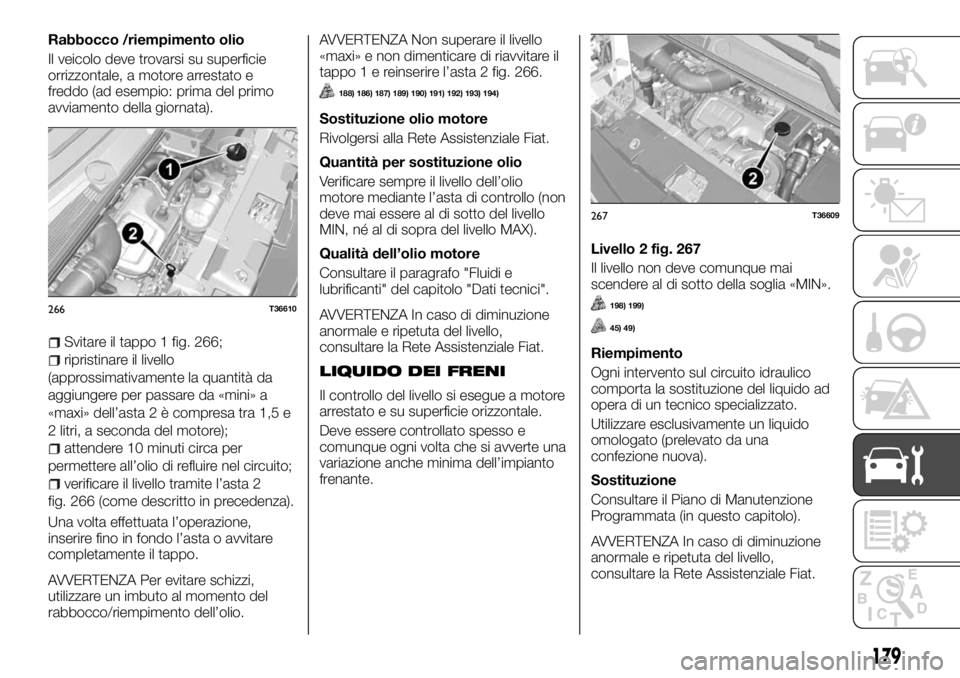

Rabbocco /riempimento olio
Il veicolo deve trovarsi su superficie
orrizzontale, a motore arrestato e
freddo (ad esempio: prima del primo
avviamento della giornata).
Svitare il tappo 1 fig. 266;
ripristinare il livello
(approssimativamente la quantità da
aggiungere per passare da «mini» a
«maxi» dell’asta 2 è compresa tra 1,5 e
2 litri, a seconda del motore);
attendere 10 minuti circa per
permettere all’olio di refluire nel circuito;
verificare il livello tramite l’asta 2
fig. 266 (come descritto in precedenza).
Una volta effettuata l’operazione,
inserire fino in fondo l’asta o avvitare
completamente il tappo.
AVVERTENZA Per evitare schizzi,
utilizzare un imbuto al momento del
rabbocco/riempimento dell’olio.AVVERTENZA Non superare il livello
«maxi» e non dimenticare di riavvitare il
tappo1ereinserire l’asta 2 fig. 266.
188) 186) 187) 189) 190) 191) 192) 193) 194)
Sostituzione olio motore
Rivolgersi alla Rete Assistenziale Fiat.
Quantità per sostituzione olio
Verificare sempre il livello dell’olio
motore mediante l’asta di controllo (non
deve mai essere al di sotto del livello
MIN, né al di sopra del livello MAX).
Qualità dell’olio motore
Consultare il paragrafo "Fluidi e
lubrificanti" del capitolo "Dati tecnici".
AVVERTENZA In caso di diminuzione
anormale e ripetuta del livello,
consultare la Rete Assistenziale Fiat.
LIQUIDO DEI FRENI
Il controllo del livello si esegue a motore
arrestato e su superficie orizzontale.
Deve essere controllato spesso e
comunque ogni volta che si avverte una
variazione anche minima dell’impianto
frenante.Livello 2 fig. 267
Il livello non deve comunque mai
scendere al di sotto della soglia «MIN».
198) 199)
45) 49)
Riempimento
Ogni intervento sul circuito idraulico
comporta la sostituzione del liquido ad
opera di un tecnico specializzato.
Utilizzare esclusivamente un liquido
omologato (prelevato da una
confezione nuova).
Sostituzione
Consultare il Piano di Manutenzione
Programmata (in questo capitolo).
AVVERTENZA In caso di diminuzione
anormale e ripetuta del livello,
consultare la Rete Assistenziale Fiat.
266T36610
267T36609
179

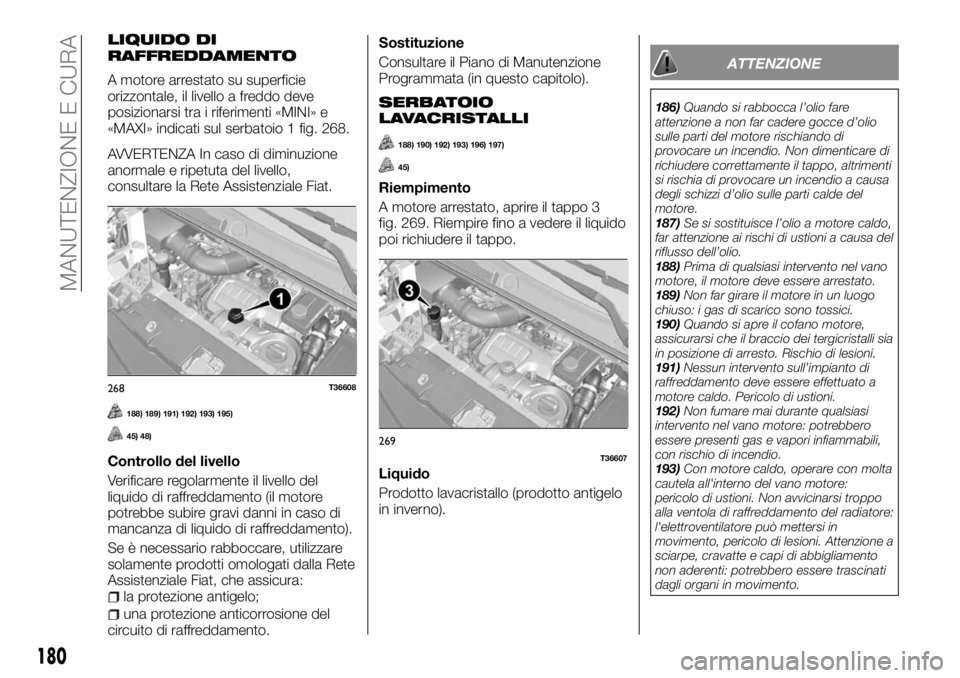

LIQUIDO DI
RAFFREDDAMENTO
A motore arrestato su superficie
orizzontale, il livello a freddo deve
posizionarsi tra i riferimenti «MINI» e
«MAXI» indicati sul serbatoio 1 fig. 268.
AVVERTENZA In caso di diminuzione
anormale e ripetuta del livello,
consultare la Rete Assistenziale Fiat.
188) 189) 191) 192) 193) 195)
45) 48)
Controllo del livello
Verificare regolarmente il livello del
liquido di raffreddamento (il motore
potrebbe subire gravi danni in caso di
mancanza di liquido di raffreddamento).
Se è necessario rabboccare, utilizzare
solamente prodotti omologati dalla Rete
Assistenziale Fiat, che assicura:
la protezione antigelo;
una protezione anticorrosione del
circuito di raffreddamento.Sostituzione
Consultare il Piano di Manutenzione
Programmata (in questo capitolo).
SERBATOIO
LAVACRISTALLI
188) 190) 192) 193) 196) 197)
45)
Riempimento
A motore arrestato, aprire il tappo 3
fig. 269. Riempire fino a vedere il liquido
poi richiudere il tappo.
Liquido
Prodotto lavacristallo (prodotto antigelo
in inverno).
ATTENZIONE
186)Quando si rabbocca l’olio fare
attenzione a non far cadere gocce d’olio
sulle parti del motore rischiando di
provocare un incendio. Non dimenticare di
richiudere correttamente il tappo, altrimenti
si rischia di provocare un incendio a causa
degli schizzi d’olio sulle parti calde del
motore.
187)Se si sostituisce l’olio a motore caldo,
far attenzione ai rischi di ustioni a causa del
riflusso dell’olio.
188)Prima di qualsiasi intervento nel vano
motore, il motore deve essere arrestato.
189)Non far girare il motore in un luogo
chiuso: i gas di scarico sono tossici.
190)Quando si apre il cofano motore,
assicurarsi che il braccio dei tergicristalli sia
in posizione di arresto. Rischio di lesioni.
191)Nessun intervento sull’impianto di
raffreddamento deve essere effettuato a
motore caldo. Pericolo di ustioni.
192)Non fumare mai durante qualsiasi
intervento nel vano motore: potrebbero
essere presenti gas e vapori infiammabili,
con rischio di incendio.
193)Con motore caldo, operare con molta
cautela all'interno del vano motore:
pericolo di ustioni. Non avvicinarsi troppo
alla ventola di raffreddamento del radiatore:
l'elettroventilatore può mettersi in
movimento, pericolo di lesioni. Attenzione a
sciarpe, cravatte e capi di abbigliamento
non aderenti: potrebbero essere trascinati
dagli organi in movimento.
268T36608
269
T36607
180
MANUTENZIONE E CURA

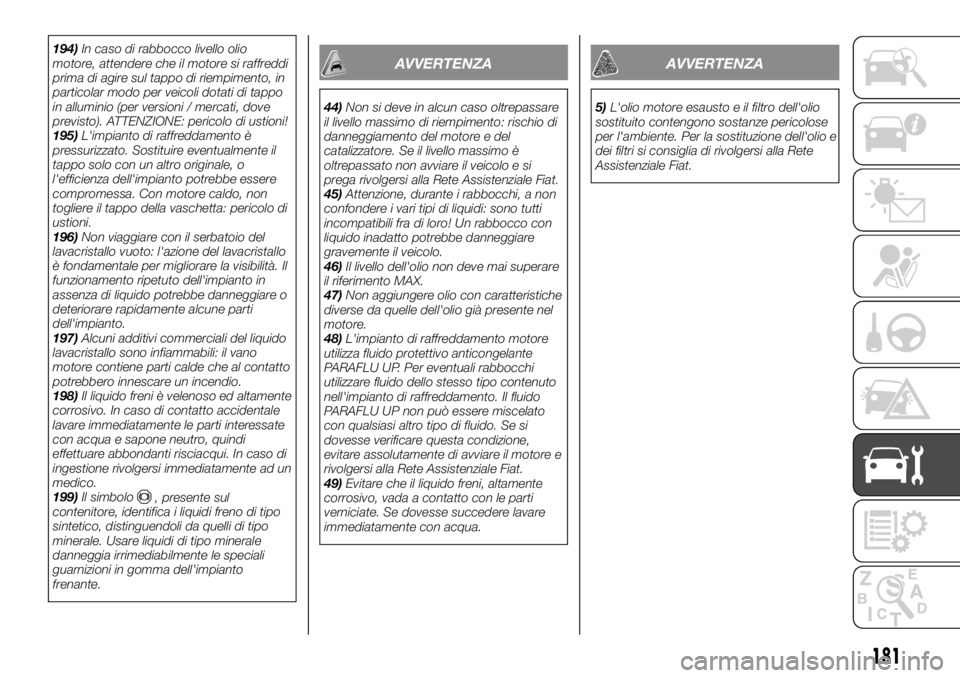

194)In caso di rabbocco livello olio
motore, attendere che il motore si raffreddi
prima di agire sul tappo di riempimento, in
particolar modo per veicoli dotati di tappo
in alluminio (per versioni / mercati, dove
previsto). ATTENZIONE: pericolo di ustioni!
195)L'impianto di raffreddamento è
pressurizzato. Sostituire eventualmente il
tappo solo con un altro originale, o
l'efficienza dell'impianto potrebbe essere
compromessa. Con motore caldo, non
togliere il tappo della vaschetta: pericolo di
ustioni.
196)Non viaggiare con il serbatoio del
lavacristallo vuoto: l'azione del lavacristallo
è fondamentale per migliorare la visibilità. Il
funzionamento ripetuto dell'impianto in
assenza di liquido potrebbe danneggiare o
deteriorare rapidamente alcune parti
dell'impianto.
197)Alcuni additivi commerciali del liquido
lavacristallo sono infiammabili: il vano
motore contiene parti calde che al contatto
potrebbero innescare un incendio.
198)Il liquido freni è velenoso ed altamente
corrosivo. In caso di contatto accidentale
lavare immediatamente le parti interessate
con acqua e sapone neutro, quindi
effettuare abbondanti risciacqui. In caso di
ingestione rivolgersi immediatamente ad un
medico.
199)Il simbolo
, presente sul
contenitore, identifica i liquidi freno di tipo
sintetico, distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo minerale
danneggia irrimediabilmente le speciali
guarnizioni in gomma dell'impianto
frenante.
AVVERTENZA
44)Non si deve in alcun caso oltrepassare
il livello massimo di riempimento: rischio di
danneggiamento del motore e del
catalizzatore. Se il livello massimo è
oltrepassato non avviare il veicolo e si
prega rivolgersi alla Rete Assistenziale Fiat.
45)Attenzione, durante i rabbocchi, a non
confondere i vari tipi di liquidi: sono tutti
incompatibili fra di loro! Un rabbocco con
liquido inadatto potrebbe danneggiare
gravemente il veicolo.
46)Il livello dell'olio non deve mai superare
il riferimento MAX.
47)Non aggiungere olio con caratteristiche
diverse da quelle dell'olio già presente nel
motore.
48)L'impianto di raffreddamento motore
utilizza fluido protettivo anticongelante
PARAFLU UP. Per eventuali rabbocchi
utilizzare fluido dello stesso tipo contenuto
nell'impianto di raffreddamento. Il fluido
PARAFLU UP non può essere miscelato
con qualsiasi altro tipo di fluido. Se si
dovesse verificare questa condizione,
evitare assolutamente di avviare il motore e
rivolgersi alla Rete Assistenziale Fiat.
49)Evitare che il liquido freni, altamente
corrosivo, vada a contatto con le parti
verniciate. Se dovesse succedere lavare
immediatamente con acqua.
AVVERTENZA
5)L'olio motore esausto e il filtro dell'olio
sostituito contengono sostanze pericolose
per l'ambiente. Per la sostituzione dell'olio e
dei filtri si consiglia di rivolgersi alla Rete
Assistenziale Fiat.
181

FILTRI
La sostituzione degli elementi filtranti
(filtro aria, filtro abitacolo, filtro gasolio...)
è prevista dal Piano di Manutenzione
Programmata.
Sostituzione
Consultare il Piano di Manutenzione
Programmata.
BATTERIA
Si trova sotto il coperchio 1 fig. 270 e
non richiede manutenzione. Non deve
essere aperta e non si deve aggiungere
liquido.
SOSTITUZIONE DELLA
BATTERIA
200) 201) 202) 203) 204) 205)
50) 51) 52)
6)
Data la complessità della seguente
operazione, si consiglia di rivolgersi alla
Rete Assistenziale Fiat.Etichetta A fig. 271
Rispettare le indicazioni presenti sulla
batteria:
2divieto di fiamme libere e di fumare;
3protezione obbligatoria degli occhi;
4tenere lontano dalla portata dei
bambini;
5sostanze esplosive;
6questo libretto di Uso e
Manutenzione;
7sostanze corrosive.
270T36628
271T28705
182
MANUTENZIONE E CURA
